LOCUM Danderyds sjukhus, Stockholms stad Tillfällig ambulans- och akutmottagning Rapport - Miljöteknisk provtagning och markradonundersökning

Transkript

1 LOCUM Danderyds sjukhus, Stockholms stad Tillfällig ambulans- och akutmottagning Rapport - Miljöteknisk provtagning och markradonundersökning Uppdragsnummer: Upprättad av: Maria Lindberg Granskad av: Katarina Gyllenberg

2 Uppdragsnr: Daterad: Reviderad: Handläggare: Maria Lindberg Status: slutversion LOCUM Danderyds sjukhus, Tillfällig ambulans- och akutmottagning Rapport - Miljöteknisk provtagning och markradonundersökning Kund LOCUM Mats Carlsson Konsult WSP Sverige AB Stockholm-Globen Besök: Arenavägen 7 Tel: WSP Sverige AB Org nr: Styrelsens säte: Stockholm R:\5875\2013\ Danderyds sjukhus, Ambulans och akut\3_dokument\36_pm_rapport\miljö\rapport Miljöteknisk markundersökning Ambulanshall Danderyd docx Mall: Rapport Advanced 2010.dot ver 1.0 Kontaktpersoner Maria Lindberg (12)

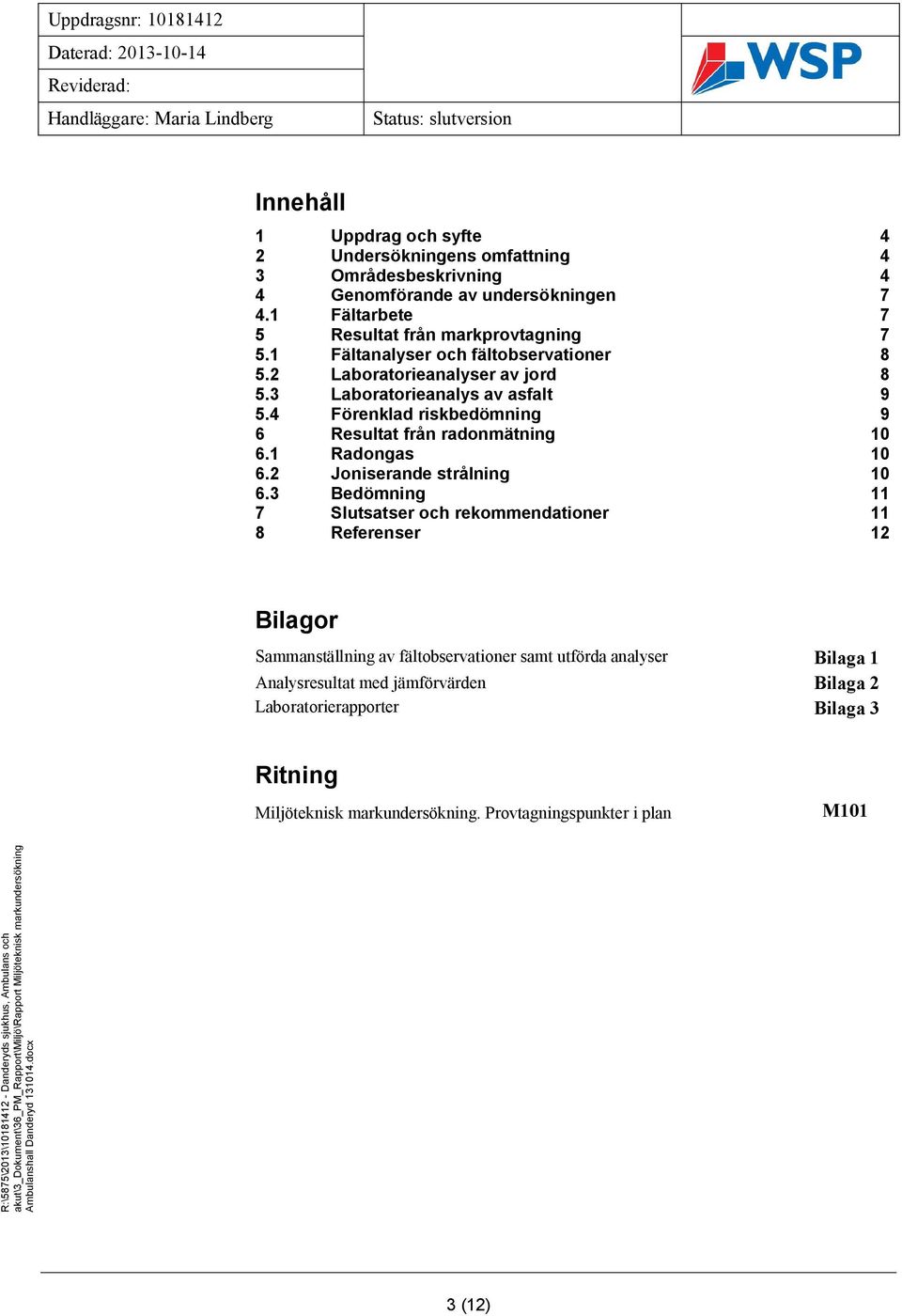

3 Uppdragsnr: Daterad: Reviderad: Handläggare: Maria Lindberg Status: slutversion Innehåll 1 Uppdrag och syfte 4 2 Undersökningens omfattning 4 3 Områdesbeskrivning 4 4 Genomförande av undersökningen Fältarbete 7 5 Resultat från markprovtagning Fältanalyser och fältobservationer Laboratorieanalyser av jord Laboratorieanalys av asfalt Förenklad riskbedömning 9 6 Resultat från radonmätning Radongas Joniserande strålning Bedömning 11 7 Slutsatser och rekommendationer 11 8 Referenser 12 Bilagor Sammanställning av fältobservationer samt utförda analyser Bilaga 1 Analysresultat med jämförvärden Bilaga 2 Laboratorierapporter Bilaga 3 Ritning Miljöteknisk markundersökning. Provtagningspunkter i plan M101 R:\5875\2013\ Danderyds sjukhus, Ambulans och akut\3_dokument\36_pm_rapport\miljö\rapport Miljöteknisk markundersökning Ambulanshall Danderyd docx Mall: Rapport Advanced 2010.dot ver (12)

4 Uppdragsnr: Daterad: Reviderad: Handläggare: Maria Lindberg Status: slutversion 1 Uppdrag och syfte WSP har på uppdrag av LOCUM utfört en miljöteknisk provtagning inom planerat område för tillfällig ambulans- och akutmottagning inom Danderyds sjukhus, Stockholms stad. Syftet med markundersökningen är att inför uppförande av en tillfällig byggnad översiktligt kartlägga: q q Eventuella föroreningars art, koncentration och utbredning i mark. Markradonförhållandena på platsen. Eventuella föroreningar jämförs med tillgängliga rikt- och jämförvärden. 2 Undersökningens omfattning Arbetet har genomförts i följande steg: q q q q Upprättande av borr- och mätprogram. Fältarbete, skruvprovtagning med borrbandvagn, radonmätning med handhållen utrustning. Laboratorieanalyser. Rapportering inklusive bedömningar. R:\5875\2013\ Danderyds sjukhus, Ambulans och akut\3_dokument\36_pm_rapport\miljö\rapport Miljöteknisk markundersökning Ambulanshall Danderyd docx Mall: Rapport Advanced 2010.dot ver Områdesbeskrivning Området ligger inom Danderyds sjukhus och angränsar mot parkmark i väster och söder samt mot befintlig sjukhusbyggnad mot norr. Öster om området, ca 200 m, ligger närmaste recipient (Mörbyviken), se Figur 1. Inom stor del av området går berggrunden i dagen. Jordlagren utgörs av tunna leroch moränlager på berg, se Figur 2. Berggrunden består delvis av sur intrusivbergart och delvis kvart-fältspatrik sedimentär bergart, se Figur 3. De sura intrusivbergarterna är förknippade med förhöjd uranhalt och kan vara källa till eventuella radonproblem, se Figur 4. Området ligger inte inom skyddade områden enligt miljöbalken, se Figur 5. 4 (12)

5 Uppdragsnr: Daterad: Reviderad: Handläggare: Maria Lindberg Status: slutversion Figur 1. Tillfällig ambulans- och akutmottagning, Danderyds sjukhus, Stockholms stad, undersökning området är markerat med röd ring (källa:eniro.se). R:\5875\2013\ Danderyds sjukhus, Ambulans och akut\3_dokument\36_pm_rapport\miljö\rapport Miljöteknisk markundersökning Ambulanshall Danderyd docx Mall: Rapport Advanced 2010.dot ver 1.0 Figur 2. Enligt SGUs jordartskarta ligger undersökningsområdet (röd cirkel) inom ett område med postglacial lera och berg i dagen. Källa: 5 (12)

6 Uppdragsnr: Daterad: Reviderad: Handläggare: Maria Lindberg Status: slutversion Figur 3. Enligt SGUs berggrundskarta ligger undersökningsområdet (röd cirkel) inom ett område delvis med sur intrusivbergart och delvis med kvart-fältspatrik sedimentär bergart. Källa: R:\5875\2013\ Danderyds sjukhus, Ambulans och akut\3_dokument\36_pm_rapport\miljö\rapport Miljöteknisk markundersökning Ambulanshall Danderyd docx Mall: Rapport Advanced 2010.dot ver 1.0 Figur 4. Utdrag ur SGU:s flyggeofysiska karta - uran, undersökningsområdet (röd cirkel) innehar en uranhalt mellan 50 och 100 Bq/kg. 6 (12)

7 Uppdragsnr: Daterad: Reviderad: Handläggare: Maria Lindberg Status: slutversion Figur 5. Undersökningsområdet (röd cirkel) ligger inte inom något skyddat område enligt miljöbalken. Utdrag ur Vatteninformationssystem Sverige. Källa:viss.lst.se 4 Genomförande av undersökningen Denna miljötekniska provtagning har omfattat provtagning av jord med skruvborr och borrbandvagn i två punkter inom området. Provtagningen skedde i samband med geoteknisk undersökning. Provpunkterna valdes där den geotekniska undersökningen påvisade fyllning på naturlig jord. R:\5875\2013\ Danderyds sjukhus, Ambulans och akut\3_dokument\36_pm_rapport\miljö\rapport Miljöteknisk markundersökning Ambulanshall Danderyd docx Mall: Rapport Advanced 2010.dot ver Fältarbete Provtagning utförs ner till ca 0,5 m i naturlig mark eller till max 1,8 m under markytan. Provtagning har skett som samlingsprov från varje halvmeter jord. Mätning av radongas- och gammaspektrometermätning genomfördes den 12 september. Radongas mättes i 4 punkter och gammaspektrometermätning utfördes i 4 punkter, samt översiktlig dosmätning i hela området, uppdelat på 3 delområden. Provtagning av asfalt gjordes i samband med radongasmätning i en punkt i asfalterad gångväg. 5 Resultat från markprovtagning Resultaten av fältobservationer och fältanalyser redovisas i Bilaga 1. Jordanalyserna jämförs med Naturvårdsverkets generella riktvärden för förorenad mark och bakgrundshalter i förekommande fall (2009) samt med Naturvårdsverkets handbok Återvinning av avfall i anläggningsarbeten (2010:1). Asfaltanalysen jämförs med Naturvårdsverket resp. Avfallsförordningen samt Miljöförvaltningen i Stockholms rekommendationer (2007), se Bilaga 2. Samtliga analysrapporter redovisas i Bilaga 3. Provpunkternas lägen framgår av ritning M (12)

8 Uppdragsnr: Daterad: Reviderad: Handläggare: Maria Lindberg Status: slutversion 5.1 Fältanalyser och fältobservationer Asfalt förekommer inom området på gångväg. Övrig del av området utgörs av öppen gräsklädd mark med lövträd (sly) och enstaka tallar. Jordlagren inom området utgjordes av fyllning (mull, sand och grus) på lera alternativt på siltig/lerig finsand. Fyllningsmäktigheten varierar mellan 0,8 och 1 m i undersökta punkter. R:\5875\2013\ Danderyds sjukhus, Ambulans och akut\3_dokument\36_pm_rapport\miljö\rapport Miljöteknisk markundersökning Ambulanshall Danderyd docx Mall: Rapport Advanced 2010.dot ver Laboratorieanalyser av jord Samtliga analyser av jord har utförts av det ackrediterade laboratoriet ALcontrol. Analysresultat med jämförvärden redovisas i Bilaga 2 och laboratorierapporter redovisas i Bilaga 3. Organiska ämnen Totalt 3 jordprover har analyserats med avseende på organiska ämnen, se Bilaga 2. I prov av fyllning förekommer alifater >C16-C35 och PAH-H i nivå med Naturvårdsverkets generella riktvärde för känslig markanvändning (KM). I naturlig jord (siltig/lerig finsand) är halter lägre än analysmetodens rapporteringsgräns. Halten organiskt kol (TOC) har betydelse för fastläggning av organiska föreningar i marken. Uppmätt halt är i nivå med Naturvårdsverkets generella riktvärden. Metaller Totalt 3 jordprover har analyserats med avseende på metaller, se Bilaga 2. I fyllning förekommer ett flertal metaller i nivå med KM. I naturlig jord (siltig/lerig finsand) är halter lägre än analysmetodens rapporteringsgräns. Markens surhetsgrad har betydelse för metallers rörlighet och tillgänglighet. Uppmätt ph i marken ligger över de antaganden som gjorts vid beräkning av generella riktvärden. För de flesta metaller innebär detta att de generella riktvärdena överskattar riskerna. För arsenik kan dock rörligheten öka med stigande ph. I detta område är flertalet av analysresultaten mycket låga. 8 (12)

9 Uppdragsnr: Daterad: Reviderad: Handläggare: Maria Lindberg Status: slutversion 5.3 Laboratorieanalys av asfalt Ett asfaltsprov från gångväg har analyserats med avseende på 16 PAH av det ackrediterade laboratoriet ALcontrol, se Tabell 4 Halten av PAH i asfalten understiger analysmetodens rapporteringsgräns och därmed samtliga tillämpliga jämförvärden. Tabell 1. Halter av PAH jämfört med nivå för farligt avfall (Naturvårdsverket resp. Avfallsförordningen) samt Miljöförvaltningen i Stockholms rekommendationer i Avfallsblad Asfalt 2007, Enhet mg/kg (m u my = meter under markytan). Provpunkt Ämne/ Klass Gångstig Asfalt utan restriktioner Nivå (m u my) 0,0-0,03 S:a PAH 16 (EPA) <5 Tabell 2. Klassificering och hantering av asfalt. Klass Halt mg/kg Hantering 1 och 2 Klass 1 < 70 Fri användning 1. Klass 2 >70<300 Begränsad användning i bärlager och förstärkningslager i vägar under ny asfalt 1. Klass 3 >300<1000 Klass 4 >1000 Begränsad användning i förstärknings- och bärlager i vägar under ny asfalt, men ej inom känsliga områden, och alltid i samråd med lokal tillsynsmyndighet 1. Farligt avfall, *Bitumenblandningar som innehåller stenkolstjära, Farligt avfall 2 R:\5875\2013\ Danderyds sjukhus, Ambulans och akut\3_dokument\36_pm_rapport\miljö\rapport Miljöteknisk markundersökning Ambulanshall Danderyd docx Mall: Rapport Advanced 2010.dot ver Förenklad riskbedömning Analysresultaten visar att halterna av organiska ämnen och metaller i fyllning överskider bakgrundshalter och Mindre än ringa risk 3 nivå då man fritt kan återanvända massor i anläggningsarbeten. Halterna är dock låga (i nivå med KM). Halter i naturlig jord (siltig/lerig finsand) ligger under rapporteringsgränser/bakgrund. Sammanfattningsvis bedöms föroreningssituationen i fyllnadsmassor inom området generellt ligga i nivå med känslig markanvändning (KM). Detta gör att föroreningen i fyllmassorna utgör låg risk för människa och miljön vid dagens markanvändning (sjukhus). Halter i naturlig jord (siltig/lerig finsand) är i nivå med bakgrundshalter och utgör ingen risk. 1 Miljöförvaltningen i Stockholm, Avfallsblad, asfalt Avfallsföroreningen, SFS 2011: Naturvårdsverkets handbok (12)

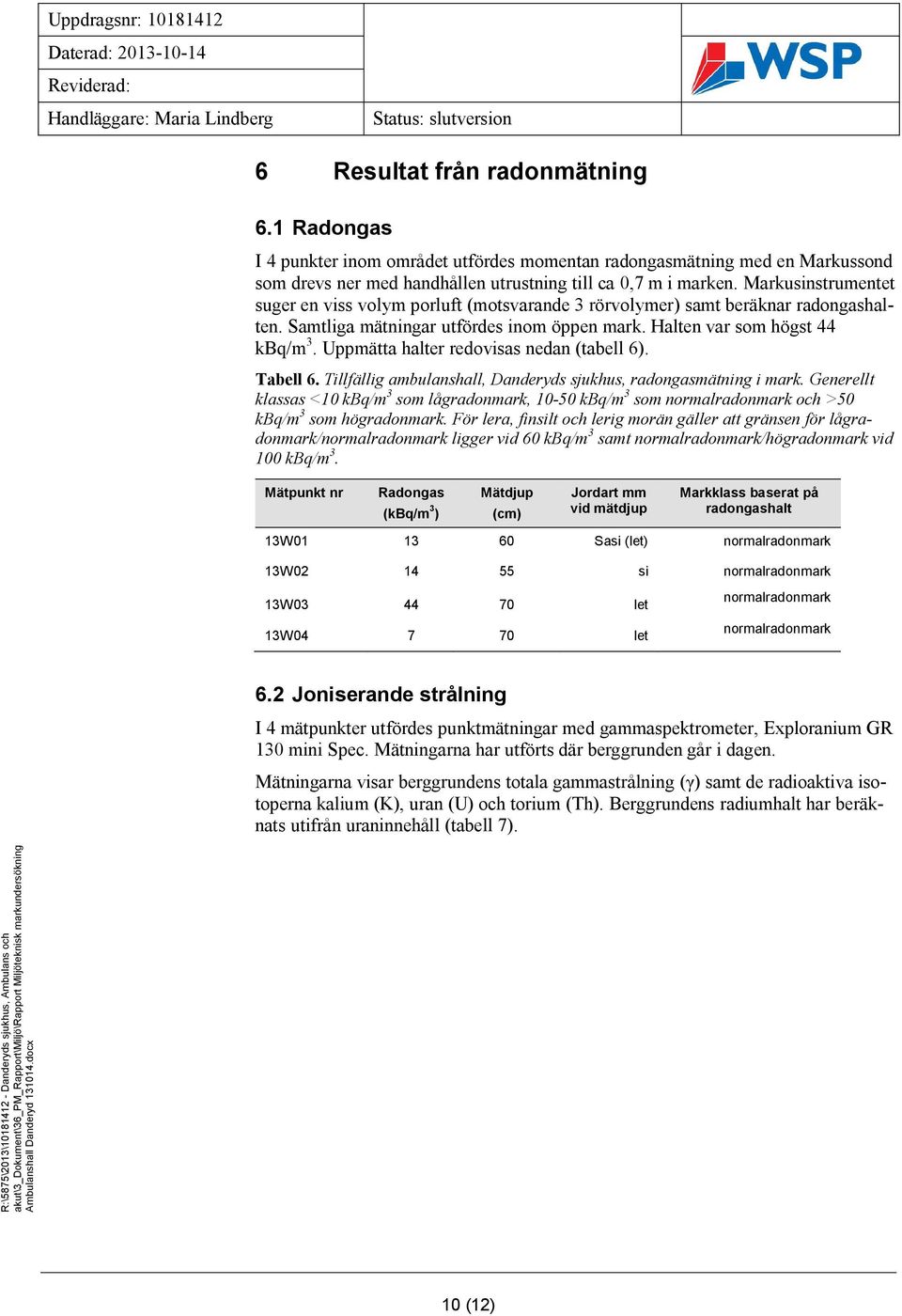

10 Uppdragsnr: Daterad: Reviderad: Handläggare: Maria Lindberg Status: slutversion 6 Resultat från radonmätning 6.1 Radongas I 4 punkter inom området utfördes momentan radongasmätning med en Markussond som drevs ner med handhållen utrustning till ca 0,7 m i marken. Markusinstrumentet suger en viss volym porluft (motsvarande 3 rörvolymer) samt beräknar radongashalten. Samtliga mätningar utfördes inom öppen mark. Halten var som högst 44 kbq/m 3. Uppmätta halter redovisas nedan (tabell 6). Tabell 6. Tillfällig ambulanshall, Danderyds sjukhus, radongasmätning i mark. Generellt klassas <10 kbq/m 3 som lågradonmark, kbq/m 3 som normalradonmark och >50 kbq/m 3 som högradonmark. För lera, finsilt och lerig morän gäller att gränsen för lågradonmark/normalradonmark ligger vid 60 kbq/m 3 samt normalradonmark/högradonmark vid 100 kbq/m 3. Mätpunkt nr Radongas (kbq/m 3 ) Mätdjup (cm) Jordart mm vid mätdjup Markklass baserat på radongashalt 13W Sasi (let) normalradonmark 13W si normalradonmark 13W let 13W let normalradonmark normalradonmark 6.2 Joniserande strålning I 4 mätpunkter utfördes punktmätningar med gammaspektrometer, Exploranium GR 130 mini Spec. Mätningarna har utförts där berggrunden går i dagen. Mätningarna visar berggrundens totala gammastrålning (γ) samt de radioaktiva isotoperna kalium (K), uran (U) och torium (Th). Berggrundens radiumhalt har beräknats utifrån uraninnehåll (tabell 7). R:\5875\2013\ Danderyds sjukhus, Ambulans och akut\3_dokument\36_pm_rapport\miljö\rapport Miljöteknisk markundersökning Ambulanshall Danderyd docx Mall: Rapport Advanced 2010.dot ver (12)

11 Uppdragsnr: Daterad: Reviderad: Handläggare: Maria Lindberg Status: slutversion Tabell 7. Tillfällig ambulanshall, Danderyds sjukhus, gammaspektrometermätning på mark. Generellt klassas kbq/kg som normalradonmark. Halter under eller över normalintervallet innebär klassificering som låg- respektive högradonmark. Mätpunkt nr/område γ µsv/h Tot ppm K % U ppm Th ppm Radiumhalt Bq/kg (beräknad) Markklass baserat på Radiumhalt omr 1 0, WU01/omr 2 0,18 17, Mätfel, går ej att bedöma 13WU02/omr 3 0,18 41,1 5,4 8,6 44,6 106 normalradonmark 13WU03/omr 2 0,18 34,2 4,9 5,2 39,1 64 normalradonmark 13WU04/omr 2 0,18 36,9 5,5 7,1 35,3 87 normalradonmark 6.3 Bedömning Mätningarna visar att porluften i jorden innehåller radongashalter i nivå med normalradonmark. Radiumhalten i berggrunden motsvarar normalradonmark. Gammastrålningsnivåerna ligger generellt på 0,15-0,18 µsv/h för mätningar på berg inom området, vilket indikerar förhöjd markradonhalt. Vår bedömning är att marken ska klassas som normalradonmark. Vid grundläggning på normalradonmark rekommenderas radonskyddad konstruktion. Klassificeringsgrunder är hämtade från Radonboken (Clavensjö och Åkerblom, T6:2004). 7 Slutsatser och rekommendationer Provtagningen visar att föroreningsnivån i fyllmassor generellt inom området ligger i nivå med Naturvårdsverketes generella riktvärden för känslig markanvändning (KM) och att halter i naturlig jord ligger i nivå med bakgrundshalter. R:\5875\2013\ Danderyds sjukhus, Ambulans och akut\3_dokument\36_pm_rapport\miljö\rapport Miljöteknisk markundersökning Ambulanshall Danderyd docx Mall: Rapport Advanced 2010.dot ver 1.0 Baserat på utförd undersökning görs bedömningen att föroreningssituationen i mark inom tillfällig ambulanshall medför låg risk för människa och miljön. Utifrån utförda undersökningar rekommenderas följande: q q q q q Området kan utnyttjas utan åtgärd för planerad markanvändning (sjukhus). Överskottsmassor av fyllning kan i och med påträffade föroreningar inte hanteras fritt men bedöms kunna återanvändas inom området efter godkännande av tillsynsmyndigheten. Överskottsmassor av naturlig jord har halter i nivå med bakgrunds halter/mindre än ringa risk och kan återanvändas inom området eller på annan plats utan anmälan till den kommunala nämnden. Vid eventuellt omhändertagande av överskottsmassor på deponi som avfall, bedöms massorna klara krav för inert avfall. För att verifiera detta krävs kompletterande laktest. Asfalt inom området är inte tjärbaserad och kan hanteras utan restriktioner avseende PAH. 11 (12)

12 Uppdragsnr: Daterad: Reviderad: Handläggare: Maria Lindberg Status: slutversion q Marken inom området klassas som normalradonmark och byggnader bör utföras med radonskyddande konstruktion. Stockholm WSP Sverige AB Maria Lindberg Katrina Gyllenberg 8 Referenser Avfallsföroreningen, 2011: SFS 2011:927. Naturvårdsverket, 2009: Riktvärden för förorenad mark. Modellbeskrivning och vägledning. Rapport Naturvårdsverket, 1999: Metodik för inventering av förorenade områden. Bedömningsgrunder för miljökvalitet. Rapport Naturvårdsverket, 2010: Återvinning av avfall i anläggningsarbeten Handbok 2010:1. J&W Undersökning av föroreningar i park och naturmark i Stockholm Uppdrag nummer Miljöförvaltningen Stockholm 2007, Avfallsblad asfalt Clavensjö och Åkerblom, 2004: Radonboken R:\5875\2013\ Danderyds sjukhus, Ambulans och akut\3_dokument\36_pm_rapport\miljö\rapport Miljöteknisk markundersökning Ambulanshall Danderyd docx Mall: Rapport Advanced 2010.dot ver (12)

13 Bilaga 1 sid 1 (1) Sammanställning fältnoteringar och analyser WSP Sverige AB Kommentarer: Analyser: Uppdragsnr: Preliminär geoteknisk benämning enligt SGF:s beteckningssystem. M10M2Hg = As, Ba, Cd, Co, Cr, Cu, Hg, Ni, Pb, V, Zn, Sb, Mo Beställare: Locum 2. Flyktiga organiska kolväten - analys med fotojonisationsinstrument (PID). ORGNV = Alifater; >C5-C8, >C8-C10, >C10-C12, >C12-C16, >C16-C35, Område: Halterna redovisas som isobutenekvivalenter. aromater;>c8-c10, >C10-C16, >C16-C35, BTEX, PAH16 (enl EPA) Danderyds sjukhus, ambulanshall 3. Fältananlys av asfalt med UV-ljus, L=låg indikation, TP = Totalt organiskt kol + ph Sammanställning av fältnoteringar samt utförda analyser Skruvprovtagning med borrbandvagn utförd augusti 2013 M=måttlig indikation, H=hög indikation av tjärasfalt 4. Analysresultaten redovisas separat. Danderyds sjukhus PAHasf = PAH i asfalt Punkt Nivå Prov Prel. geoteknisk Anmärkning Scanninganlys Scanninganlys Labanalyser 4 [m u my] nr Benämning 1 PID 2 UV 3 M10M2Hg ORGNV TP PAH asf 13W10 0,0-0,4 1 F/saMu 0,2 x x x 0,40-0,8 2 F/saMu 0,6 0,8-1,0 3 F/Letsa 1,1 1,0-1,5 4 lesaf 1,2 x x 1,5-1,8 5 lesaf 1,4 1,8 vridstopp 1,87 m 13W18 0,0-0,1 - Mu 0,7 0,1-0,5 1 F/mugrSa lite mtr 1,2 0,5-1,0 2 F/mugrSa svag lukt 15 x x x 1,0-1,7 3 sisaf 1,7 stopp berg Gångstig 0,0-0,03 1 asfalt ej lukt, ingen missfärgning sprayfärg - L x

14 Bilaga 2 sid 1 (1) Analysresultat med jämförvärden Provets märkning NV Handbok 2010:1 Naturvårdsverket W m 13W m 13W m Jordart F/saMu lesaf F/mugrSa Klass Mindre än ringa risk Bakgrund <KM >KM-MKM >MKM-FA FA* <KM Bakgrund <KM Torrsubstans % 88,2 84,8 94,1 Glödgningsförlust % av TS 4,1-3,8 Glödgningsrest % av TS 95,9-96,2 TOC % av TS 2 2,3-2,2 ph i mark 5-7 8,3-8,2 Antimon, Sb 0, >30 <0.92 <0.96 1,5 Arsenik, As > ,1 4,9 3,7 Barium, Ba Bly, Pb > ,6 7,1 45 Kadmium, Cd 0,2 0,2 0,5 15 > <0.18 <0.17 0,29 Kobolt, Co > ,6 4,6 5,4 Koppar, Cu > Krom, Cr > Molybden, Mo >100 0,45 <0.38 1,3 Nickel, Ni > ,6 7,6 9,4 Vanadin, V > Zink, Zn > Kvicksilver, Hg 0,1 0,1 0,25 2,5 >2, ,015 <0.01 0,22 Bensen 0,012 0,04 <0.003 <0.003 <0.003 Toluen <0.1 <0.1 <0.1 Etylbensen <0.1 <0.1 <0.1 Xylener <0.1 <0.1 <0.1 TEX, Summa <0.15 <0.15 <0.15 Alifater >C5-C <3 <3 <3 Alifater >C8-C <5 <5 <5 Alifater >C10-C <10 <10 <10 Alifater >C12-C <10 <10 <10 Alifater >C16-C > <10 16 Alifater summa >C5-C <10 <10 <10 Aromater >C8-C <1 <1 <1 Aromater >C10-C <1 <1 <1 Aromater >C16-C <1 <1 <1 Acenaften <0.03 <0.03 <0.03 Acenaftylen <0.03 <0.03 <0.03 Naftalen <0.03 <0.03 <0.03 PAH-L,summa 0, >15 <0.03 <0.03 <0.03 Antracen <0.03 <0.03 <0.03 Fenantren <0.03 <0.03 0,045 Fluoranten <0.03 <0.03 0,18 Fluoren <0.03 <0.03 <0.03 Pyren <0.03 <0.03 0,22 PAH-M,summa >20 <0.05 <0.05 0,45 Benso(a)antracen <0.03 <0.03 0,1 Benso(a)pyren <0.03 <0.03 0,11 Benso(b)fluoranten <0.03 <0.03 0,18 Benso(k)fluoranten <0.03 <0.03 0,048 Benso(ghi)perylen <0.03 <0.03 0,093 Chrysen/Trifenylen <0.03 <0.03 0,1 Dibenso(a,h)antracen <0.03 <0.03 <0.03 Indeno(1,2,3-cd)pyren <0.03 <0.03 0,097 PAH-H,summa 0, >10 <0.08 <0.08 0,73 PAH,summa cancerogena 0,66-1,42** 100 <0.2 <0.2 0,64 PAH,summa övriga 0,64-1,52** 1000 <0.3 <0.3 0,54 *Avfall Sverige 2007, Rekommenderad haltgräns farligt avfall (FA). **Motsvarar halt i fyllning i Stockholms parkmarkmarker. 90-percentil av uppmätta halter i 3 djupintervall, WSP 2001.

15 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING 1006 ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Mark och vatten 3656 Arenavägen STOCKHOLM-GLOBEN Sida 1 (2)sid 1 (9) Avser Projekt Projekt : Konsult/ProjNr : Maria Lindberg Provtyp : Mark Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : 13W m Provtagningsdjup : - Provtagare : T Jansson Ankomstdatum : Ankomsttidpunkt : 2300 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet SS-ISO :1995 Torrsubstans 84.8 ±8.5 % HS-GC/MS Alifater >C5-C8 <3 ±0.90 HS-GC/MS Alifater >C8-C10 <5 ±1.5 GC/MS Alifater >C10-C12 <10 ±3.0 GC/MS Alifater >C12-C16 <10 ±3.0 Beräknad Alifater summa >C5-C16 <10 GC/MS Alifater >C16-C35 <10 ±4.5 GC/MS Aromater >C8-C10 <1 ±0.30 GC/MS Aromater >C10-C16 <1 ±0.30 GC/MS Aromater >C16-C35 <1 ±0.30 HS-GC/MS Bensen <0.003 ±0.001 HS-GC/MS Toluen <0.1 ±0.03 HS-GC/MS Etylbensen <0.1 ±0.03 HS-GC/MS Xylener <0.1 ±0.03 Beräknad TEX, Summa <0.15 GC/MS Acenaften <0.03 ±0.009 GC/MS Acenaftylen <0.03 ±0.009 GC/MS Naftalen <0.03 ±0.009 Beräknad PAH-L,summa <0.03 GC/MS Antracen <0.03 ±0.009 GC/MS Fenantren <0.03 ±0.009 GC/MS Fluoranten <0.03 ±0.009 GC/MS Fluoren <0.03 ±0.009 GC/MS Pyren <0.03 ±0.009 Beräknad PAH-M,summa <0.05 GC/MS Benso(a)antracen <0.03 ±0.009 GC/MS Benso(a)pyren <0.03 ±0.009 GC/MS Benso(b)fluoranten <0.03 ±0.009 Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Molybden och/eller antimon är uppslutet med kungsvatten. Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. (forts.) Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

16 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING 1006 ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Mark och vatten 3656 Arenavägen STOCKHOLM-GLOBEN Sida 2 (2) sid 2 (9) Avser Projekt Projekt : Konsult/ProjNr : Maria Lindberg Provtyp : Mark Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : 13W m Provtagningsdjup : - Provtagare : T Jansson Ankomstdatum : Ankomsttidpunkt : 2300 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet GC/MS Benso(k)fluoranten <0.03 ±0.009 GC/MS Benso(ghi)perylen <0.03 ±0.009 GC/MS Chrysen/Trifenylen <0.03 ±0.009 GC/MS Dibenso(a,h)antracen <0.03 ±0.009 GC/MS Indeno(1,2,3-cd)pyren <0.03 ±0.009 Beräknad PAH-H,summa <0.08 Beräknad PAH,summa cancerogena <0.2 Beräknad PAH,summa övriga <0.3 SS-EN ISO :2009 Arsenik, As 4.9 ±0.98 SS-EN ISO :2009 Barium, Ba 21 ±4.2 SS-EN ISO :2009 Bly, Pb 7.1 ±1.4 SS-EN ISO :2009 Kadmium, Cd <0.17 ±0.03 SS-EN ISO :2009 Kobolt, Co 4.6 ±0.92 SS-EN ISO :2009 Koppar, Cu 16 ±3.2 SS-EN ISO :2009 Krom, Cr 14 ±2.8 SS-EN ISO :2009 Nickel, Ni 7.6 ±1.5 SS-EN ISO :2009 Vanadin, V 18 ±3.6 SS-EN ISO :2009 Zink, Zn 40 ±10 SS-EN ISO :2009 (*) Antimon, Sb <0.96 SS-EN ISO :2009 Molybden, Mo <0.38 ±0.15 SS-ISO :2004 Kvicksilver, Hg <0.01 ±0.003 (*) :Metod ej ackrediterad av SWEDAC Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Molybden och/eller antimon är uppslutet med kungsvatten. Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. Kommentar Provtagningsdatum ej angivet. Angivet datum är antaget av laboratoriet. Linköping Rapporten har granskats och godkänts av Kristina Hallqvist Analysansvarig Kontrollnr Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

17 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING 1006 ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Mark och vatten 3656 Arenavägen STOCKHOLM-GLOBEN Sida 1 (3)sid 3 (9) Avser Projekt Projekt : Konsult/ProjNr : Maria Lindberg Provtyp : Mark Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : 13W m Provtagningsdjup : - Provtagare : T Jansson Ankomstdatum : Ankomsttidpunkt : 2300 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet SS-ISO :1995 Torrsubstans 88.2 ±8.8 % HS-GC/MS Alifater >C5-C8 <3 ±0.90 HS-GC/MS Alifater >C8-C10 <5 ±1.5 GC/MS Alifater >C10-C12 <10 ±3.0 GC/MS Alifater >C12-C16 <10 ±3.0 Beräknad Alifater summa >C5-C16 <10 GC/MS Alifater >C16-C35 10 ±4.5 GC/MS Aromater >C8-C10 <1 ±0.30 GC/MS Aromater >C10-C16 <1 ±0.30 GC/MS Aromater >C16-C35 <1 ±0.30 HS-GC/MS Bensen <0.003 ±0.001 HS-GC/MS Toluen <0.1 ±0.03 HS-GC/MS Etylbensen <0.1 ±0.03 HS-GC/MS Xylener <0.1 ±0.03 Beräknad TEX, Summa <0.15 GC/MS Acenaften <0.03 ±0.009 GC/MS Acenaftylen <0.03 ±0.009 GC/MS Naftalen <0.03 ±0.009 Beräknad PAH-L,summa <0.03 GC/MS Antracen <0.03 ±0.009 GC/MS Fenantren <0.03 ±0.009 GC/MS Fluoranten <0.03 ±0.009 GC/MS Fluoren <0.03 ±0.009 GC/MS Pyren <0.03 ±0.009 Beräknad PAH-M,summa <0.05 GC/MS Benso(a)antracen <0.03 ±0.009 GC/MS Benso(a)pyren <0.03 ±0.009 GC/MS Benso(b)fluoranten <0.03 ±0.009 Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Molybden och/eller antimon är uppslutet med kungsvatten. Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. (forts.) Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

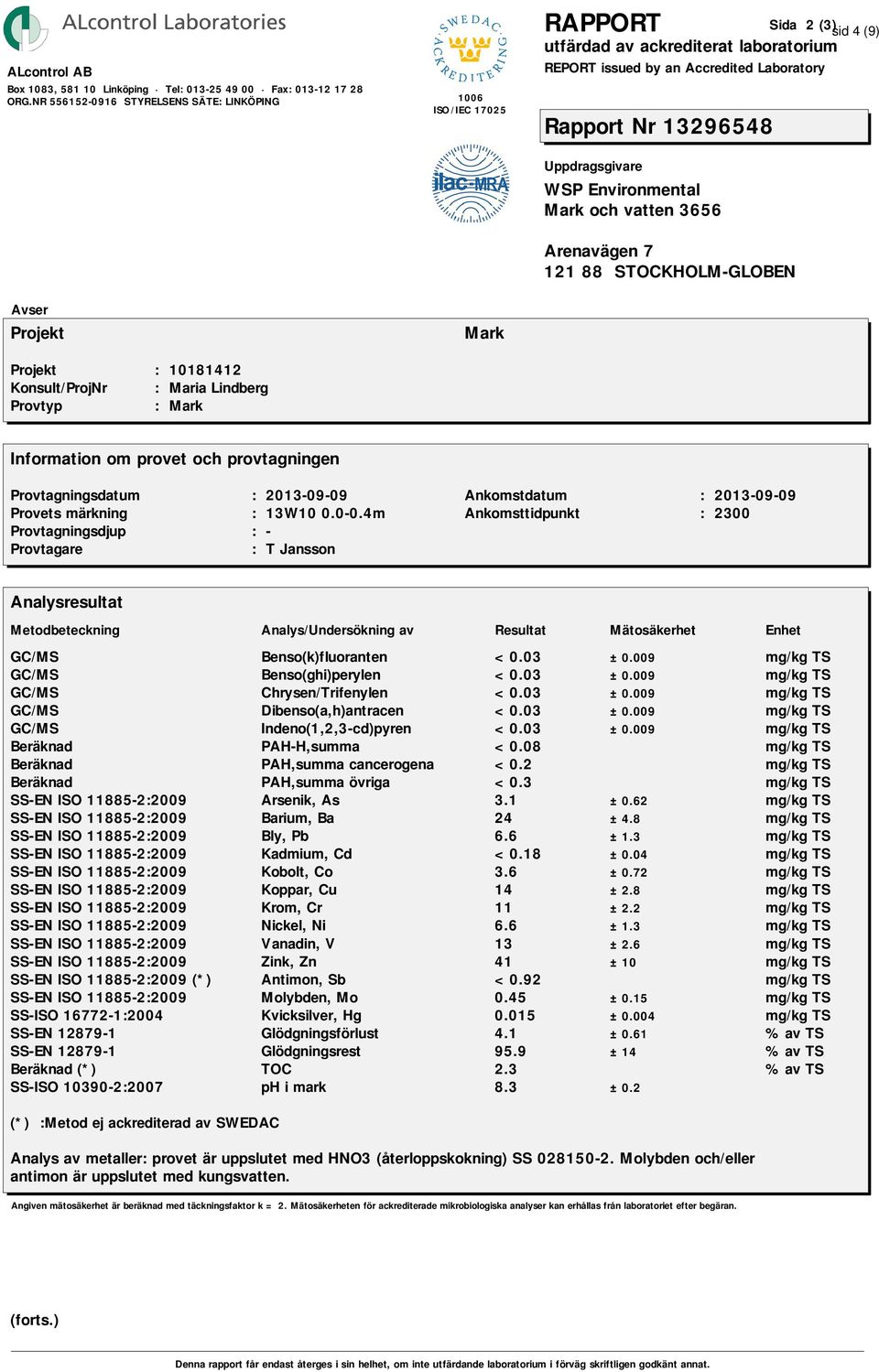

18 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING 1006 ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Mark och vatten 3656 Arenavägen STOCKHOLM-GLOBEN Sida 2 (3) sid 4 (9) Avser Projekt Projekt : Konsult/ProjNr : Maria Lindberg Provtyp : Mark Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : 13W m Provtagningsdjup : - Provtagare : T Jansson Ankomstdatum : Ankomsttidpunkt : 2300 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet GC/MS Benso(k)fluoranten <0.03 ±0.009 GC/MS Benso(ghi)perylen <0.03 ±0.009 GC/MS Chrysen/Trifenylen <0.03 ±0.009 GC/MS Dibenso(a,h)antracen <0.03 ±0.009 GC/MS Indeno(1,2,3-cd)pyren <0.03 ±0.009 Beräknad PAH-H,summa <0.08 Beräknad PAH,summa cancerogena <0.2 Beräknad PAH,summa övriga <0.3 SS-EN ISO :2009 Arsenik, As 3.1 ±0.62 SS-EN ISO :2009 Barium, Ba 24 ±4.8 SS-EN ISO :2009 Bly, Pb 6.6 ±1.3 SS-EN ISO :2009 Kadmium, Cd <0.18 ±0.04 SS-EN ISO :2009 Kobolt, Co 3.6 ±0.72 SS-EN ISO :2009 Koppar, Cu 14 ±2.8 SS-EN ISO :2009 Krom, Cr 11 ±2.2 SS-EN ISO :2009 Nickel, Ni 6.6 ±1.3 SS-EN ISO :2009 Vanadin, V 13 ±2.6 SS-EN ISO :2009 Zink, Zn 41 ±10 SS-EN ISO :2009 (*) Antimon, Sb <0.92 SS-EN ISO :2009 Molybden, Mo 0.45 ±0.15 SS-ISO :2004 Kvicksilver, Hg ±0.004 SS-EN Glödgningsförlust 4.1 ±0.61 % av TS SS-EN Glödgningsrest 95.9 ±14 % av TS Beräknad (*) TOC 2.3 % av TS SS-ISO :2007 ph i mark 8.3 ±0.2 (*) :Metod ej ackrediterad av SWEDAC Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Molybden och/eller antimon är uppslutet med kungsvatten. Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. (forts.) Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

19 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING 1006 ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Mark och vatten 3656 Arenavägen STOCKHOLM-GLOBEN Sida 3 (3) sid 5 (9) Avser Projekt Projekt : Konsult/ProjNr : Maria Lindberg Provtyp : Mark Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : 13W m Provtagningsdjup : - Provtagare : T Jansson Ankomstdatum : Ankomsttidpunkt : 2300 Kommentar Provtagningsdatum ej angivet. Angivet datum är antaget av laboratoriet. Linköping Rapporten har granskats och godkänts av Kristina Hallqvist Analysansvarig Kontrollnr Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

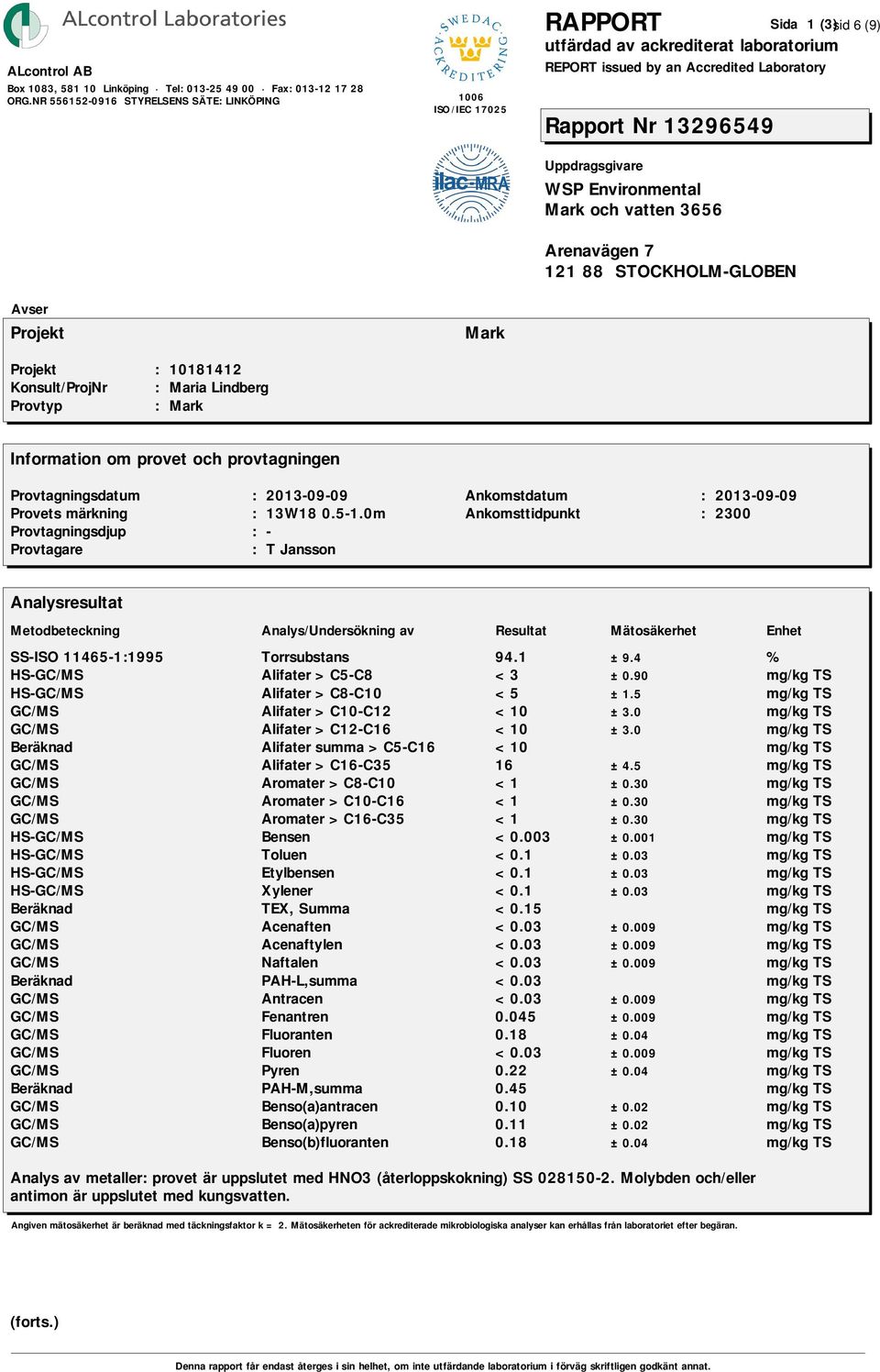

20 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING 1006 ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Mark och vatten 3656 Arenavägen STOCKHOLM-GLOBEN Sida 1 (3)sid 6 (9) Avser Projekt Projekt : Konsult/ProjNr : Maria Lindberg Provtyp : Mark Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : 13W m Provtagningsdjup : - Provtagare : T Jansson Ankomstdatum : Ankomsttidpunkt : 2300 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet SS-ISO :1995 Torrsubstans 94.1 ±9.4 % HS-GC/MS Alifater >C5-C8 <3 ±0.90 HS-GC/MS Alifater >C8-C10 <5 ±1.5 GC/MS Alifater >C10-C12 <10 ±3.0 GC/MS Alifater >C12-C16 <10 ±3.0 Beräknad Alifater summa >C5-C16 <10 GC/MS Alifater >C16-C35 16 ±4.5 GC/MS Aromater >C8-C10 <1 ±0.30 GC/MS Aromater >C10-C16 <1 ±0.30 GC/MS Aromater >C16-C35 <1 ±0.30 HS-GC/MS Bensen <0.003 ±0.001 HS-GC/MS Toluen <0.1 ±0.03 HS-GC/MS Etylbensen <0.1 ±0.03 HS-GC/MS Xylener <0.1 ±0.03 Beräknad TEX, Summa <0.15 GC/MS Acenaften <0.03 ±0.009 GC/MS Acenaftylen <0.03 ±0.009 GC/MS Naftalen <0.03 ±0.009 Beräknad PAH-L,summa <0.03 GC/MS Antracen <0.03 ±0.009 GC/MS Fenantren ±0.009 GC/MS Fluoranten 0.18 ±0.04 GC/MS Fluoren <0.03 ±0.009 GC/MS Pyren 0.22 ±0.04 Beräknad PAH-M,summa 0.45 GC/MS Benso(a)antracen 0.10 ±0.02 GC/MS Benso(a)pyren 0.11 ±0.02 GC/MS Benso(b)fluoranten 0.18 ±0.04 Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Molybden och/eller antimon är uppslutet med kungsvatten. Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. (forts.) Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

21 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING 1006 ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Mark och vatten 3656 Arenavägen STOCKHOLM-GLOBEN Sida 2 (3) sid 7 (9) Avser Projekt Projekt : Konsult/ProjNr : Maria Lindberg Provtyp : Mark Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : 13W m Provtagningsdjup : - Provtagare : T Jansson Ankomstdatum : Ankomsttidpunkt : 2300 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet GC/MS Benso(k)fluoranten ±0.01 GC/MS Benso(ghi)perylen ±0.02 GC/MS Chrysen/Trifenylen 0.10 ±0.02 GC/MS Dibenso(a,h)antracen <0.03 ±0.009 GC/MS Indeno(1,2,3-cd)pyren ±0.02 Beräknad PAH-H,summa 0.73 Beräknad PAH,summa cancerogena 0.64 Beräknad PAH,summa övriga 0.54 SS-EN ISO :2009 Arsenik, As 3.7 ±0.74 SS-EN ISO :2009 Barium, Ba 72 ±14 SS-EN ISO :2009 Bly, Pb 45 ±9.0 SS-EN ISO :2009 Kadmium, Cd 0.29 ±0.06 SS-EN ISO :2009 Kobolt, Co 5.4 ±1.1 SS-EN ISO :2009 Koppar, Cu 22 ±4.4 SS-EN ISO :2009 Krom, Cr 20 ±4.0 SS-EN ISO :2009 Nickel, Ni 9.4 ±1.9 SS-EN ISO :2009 Vanadin, V 23 ±4.6 SS-EN ISO :2009 Zink, Zn 120 ±30 SS-EN ISO :2009 (*) Antimon, Sb 1.5 SS-EN ISO :2009 Molybden, Mo 1.3 ±0.26 SS-ISO :2004 Kvicksilver, Hg 0.22 ±0.06 SS-EN Glödgningsförlust 3.8 ±0.57 % av TS SS-EN Glödgningsrest 96.2 ±14 % av TS Beräknad (*) TOC 2.2 % av TS SS-ISO :2007 ph i mark 8.2 ±0.2 (*) :Metod ej ackrediterad av SWEDAC Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Molybden och/eller antimon är uppslutet med kungsvatten. Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. (forts.) Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

22 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING 1006 ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Mark och vatten 3656 Arenavägen STOCKHOLM-GLOBEN Sida 3 (3) sid 8 (9) Avser Projekt Projekt : Konsult/ProjNr : Maria Lindberg Provtyp : Mark Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : 13W m Provtagningsdjup : - Provtagare : T Jansson Ankomstdatum : Ankomsttidpunkt : 2300 Kommentar Provtagningsdatum ej angivet. Angivet datum är antaget av laboratoriet. Linköping Rapporten har granskats och godkänts av Kristina Hallqvist Analysansvarig Kontrollnr Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

23 RAPPORT Sida 1 (1)sid 9 (9) ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Rapport Nr Uppdragsgivare WSP Environmental Mark och vatten 3656 Arenavägen STOCKHOLM-GLOBEN Avser Projekt Asfalt Projekt : Konsult/ProjNr : Maria Lindberg Provtyp : Asfalt Information om provet och provtagningen Provtagningsdatum : Provtagningstidpunkt : - Provets märkning : Gångstig m Provtagare : P Plantman Ankomstdatum : Ankomsttidpunkt : 2130 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet GC/MS Acenaften <1 mg/kg GC/MS Acenaftylen <1 mg/kg GC/MS Naftalen <1 mg/kg Beräknad PAH-L,summa <1 mg/kg GC/MS Antracen <1 mg/kg GC/MS Fenantren <1 mg/kg GC/MS Fluoranten <1 mg/kg GC/MS Fluoren <1 mg/kg GC/MS Pyren <1 mg/kg Beräknad PAH-M,summa <1.5 mg/kg GC/MS Benso(a)antracen <1 mg/kg GC/MS Benso(a)pyren <1 mg/kg GC/MS Benso(b+k)fluoranten <2 mg/kg GC/MS Benso(ghi)perylen <1 mg/kg GC/MS Chrysen/Trifenylen <1 mg/kg GC/MS Dibenso(a,h)antracen <1 mg/kg GC/MS Indeno(1,2,3-cd)pyren <1 mg/kg Beräknad PAH-H,summa <2.5 mg/kg Beräknad PAH,summa cancerogena <2 mg/kg Beräknad PAH,summa övriga <3 mg/kg Beräknad PAH,summa 16 st <5 mg/kg Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. Linköping Rapporten har granskats och godkänts av Britt Karlsson Granskningsansvarig Kontrollnr

24 152150, , , ± , Förklaringar Beteckningar enligt SGF/BGS beteckningssystem Provtagningstyp?X Asfalt k Gammaspektometer (K, U, Th) f S 13W10 f Jordprov W Markradon Område för gammastrålningsmätning Område 1 ɣ 0,18 usv/h i mätområde 3 Rn W G 13W20 Område 2 Område , Rn W G 13WR02 k 13W001 k 13W002 S?X Asf. ɣ k 13W03 0,18 usv/h i mätområde 2 k Rn W G 13WU04 13WR , ɣ Mätresultat gammastrålning Miljöteknisk undersökning av: S = jord Rn = radon G = porluft Ritningsunderlag Erhållet av beställaren Koordinatsystem Koordinater SWEREF BET ANT ÄNDRINGEN AVSER DATUM SIGN ɣ 0,15 usv/h i mätområde 1 Rn W G 13WR01 f S 13W18 Locum Danderyds sjukhus Tillfällig ambulanshall och akutmottagning WSP Environmental Avdelningen Mark och Vatten STOCKHOLM-GLOBEN Tel: Fax: UPPDRAG NR RITAD/KONSTRUERAD AV HANDLÄGGARE SU ML DATUM SKALA NUMMER BET 1:400 ANSVARIG M.Lindberg Miljöteknisk markundersökning Mark och radon A3 M101 R:\5875\2013\ Danderyds sjukhus, Ambulans och akut\6_gis\m101_ mxd , , Meter
