Teknisk PM Miljö och Geoteknik. Staffanstorps kommun. Åttevägen Hjärup. Malmö

Transkript

1 Staffanstorps kommun Malmö

2 Datum Uppdragsnummer Anna Fjelkestam Sofia Bergström (Miljö) Anna Fjelkestam Anders Dahlberg (Geo) Uppdragsledare Handläggare Granskare Ramböll Sverige AB Skeppsgatan Malmö Telefon Fax Organisationsnummer

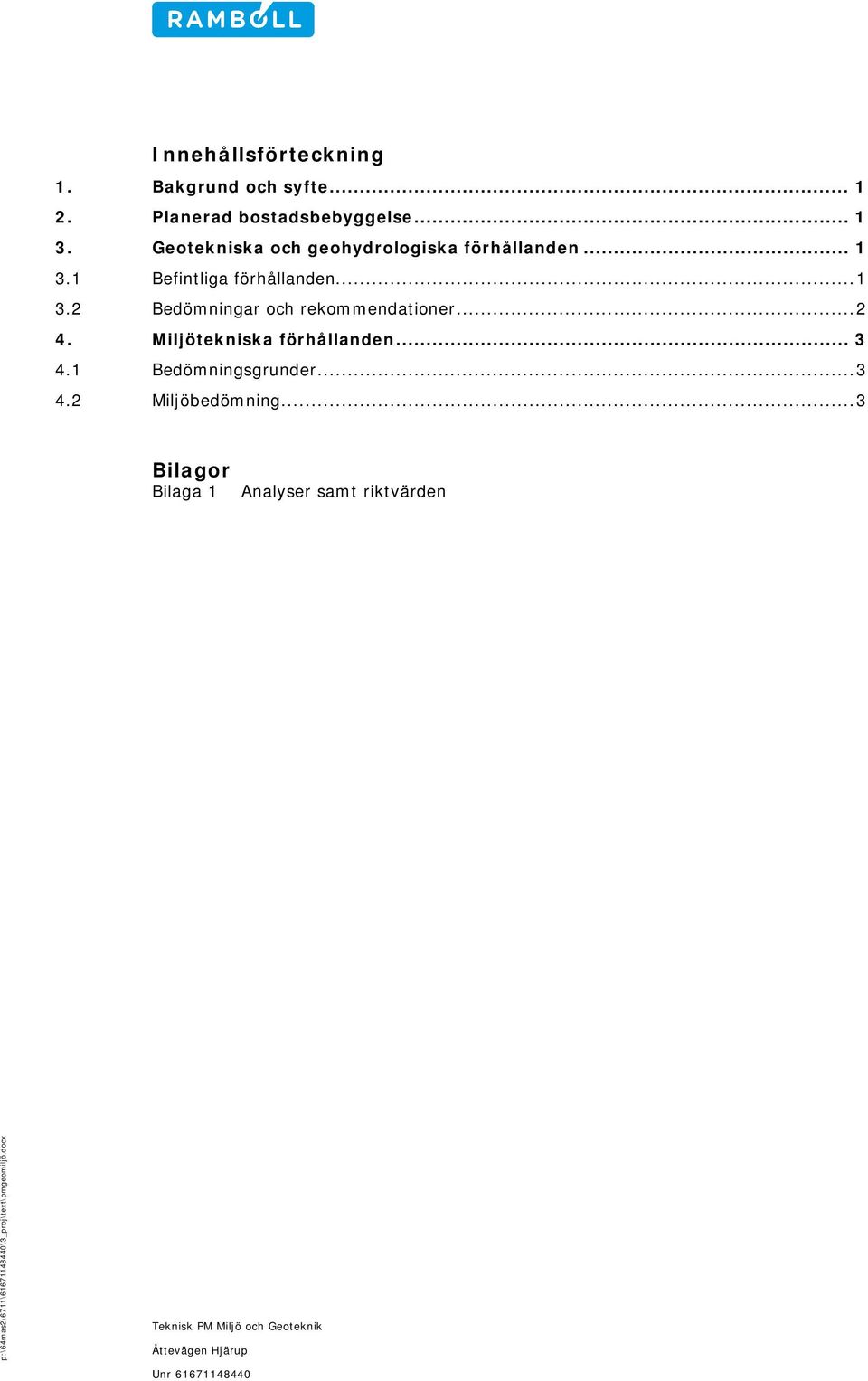

3 Innehållsförteckning 1. Bakgrund och syfte Planerad bostadsbebyggelse Geotekniska och geohydrologiska förhållanden Befintliga förhållanden Bedömningar och rekommendationer Miljötekniska förhållanden Bedömningsgrunder Miljöbedömning... 3 Bilagor Bilaga 1 Analyser samt riktvärden

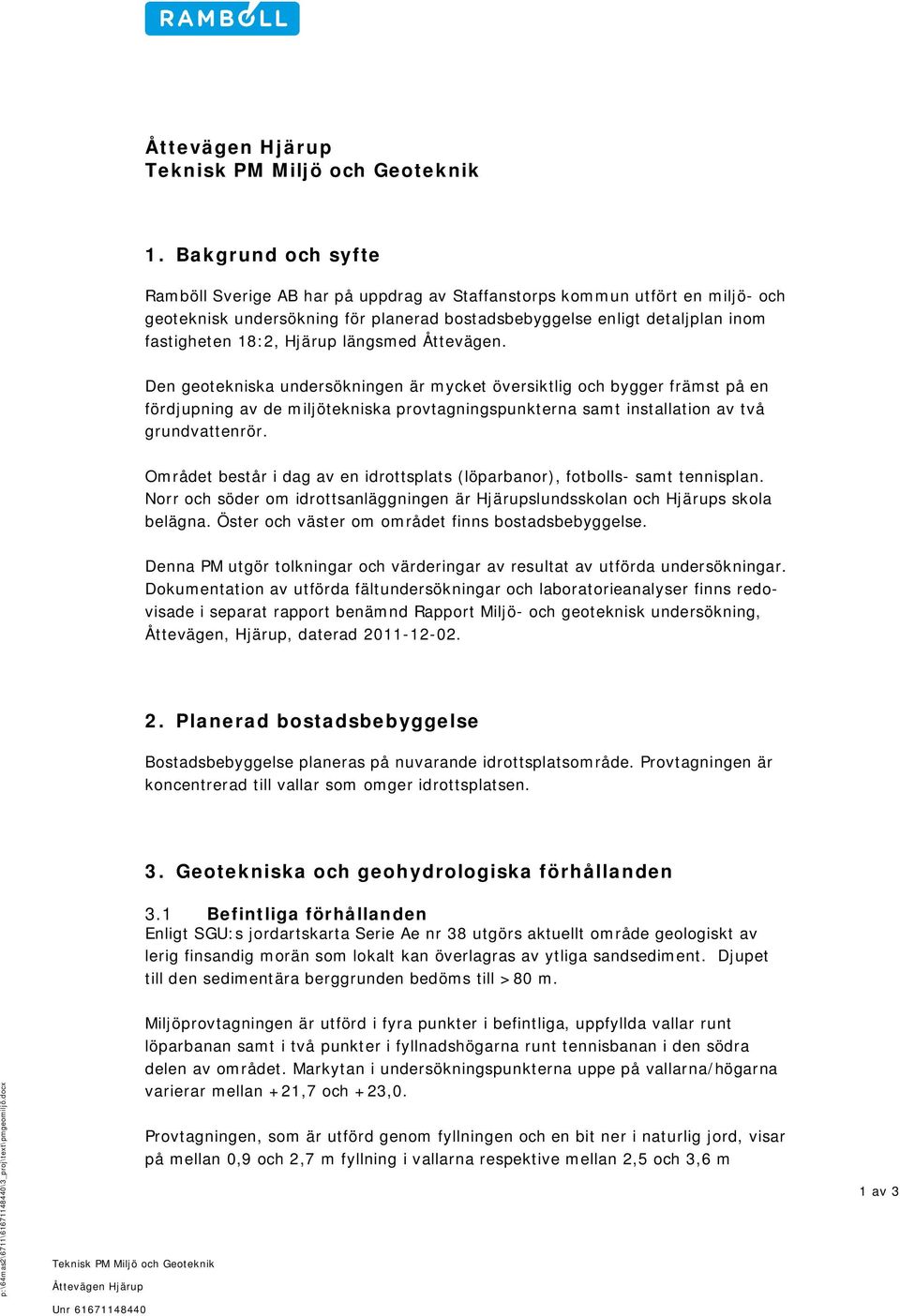

4 1. Bakgrund och syfte Ramböll Sverige AB har på uppdrag av Staffanstorps kommun utfört en miljö- och geoteknisk undersökning för planerad bostadsbebyggelse enligt detaljplan inom fastigheten 18:2, Hjärup längsmed Åttevägen. Den geotekniska undersökningen är mycket översiktlig och bygger främst på en fördjupning av de miljötekniska provtagningspunkterna samt installation av två grundvattenrör. Området består i dag av en idrottsplats (löparbanor), fotbolls- samt tennisplan. Norr och söder om idrottsanläggningen är Hjärupslundsskolan och Hjärups skola belägna. Öster och väster om området finns bostadsbebyggelse. Denna PM utgör tolkningar och värderingar av resultat av utförda undersökningar. Dokumentation av utförda fältundersökningar och laboratorieanalyser finns redovisade i separat rapport benämnd Rapport Miljö- och geoteknisk undersökning, Åttevägen, Hjärup, daterad Planerad bostadsbebyggelse Bostadsbebyggelse planeras på nuvarande idrottsplatsområde. Provtagningen är koncentrerad till vallar som omger idrottsplatsen. 3. Geotekniska och geohydrologiska förhållanden 3.1 Befintliga förhållanden Enligt SGU:s jordartskarta Serie Ae nr 38 utgörs aktuellt område geologiskt av lerig finsandig morän som lokalt kan överlagras av ytliga sandsediment. Djupet till den sedimentära berggrunden bedöms till >80 m. Miljöprovtagningen är utförd i fyra punkter i befintliga, uppfyllda vallar runt löparbanan samt i två punkter i fyllnadshögarna runt tennisbanan i den södra delen av området. Markytan i undersökningspunkterna uppe på vallarna/högarna varierar mellan +21,7 och +23,0. Provtagningen, som är utförd genom fyllningen och en bit ner i naturlig jord, visar på mellan 0,9 och 2,7 m fyllning i vallarna respektive mellan 2,5 och 3,6 m 1 av 3

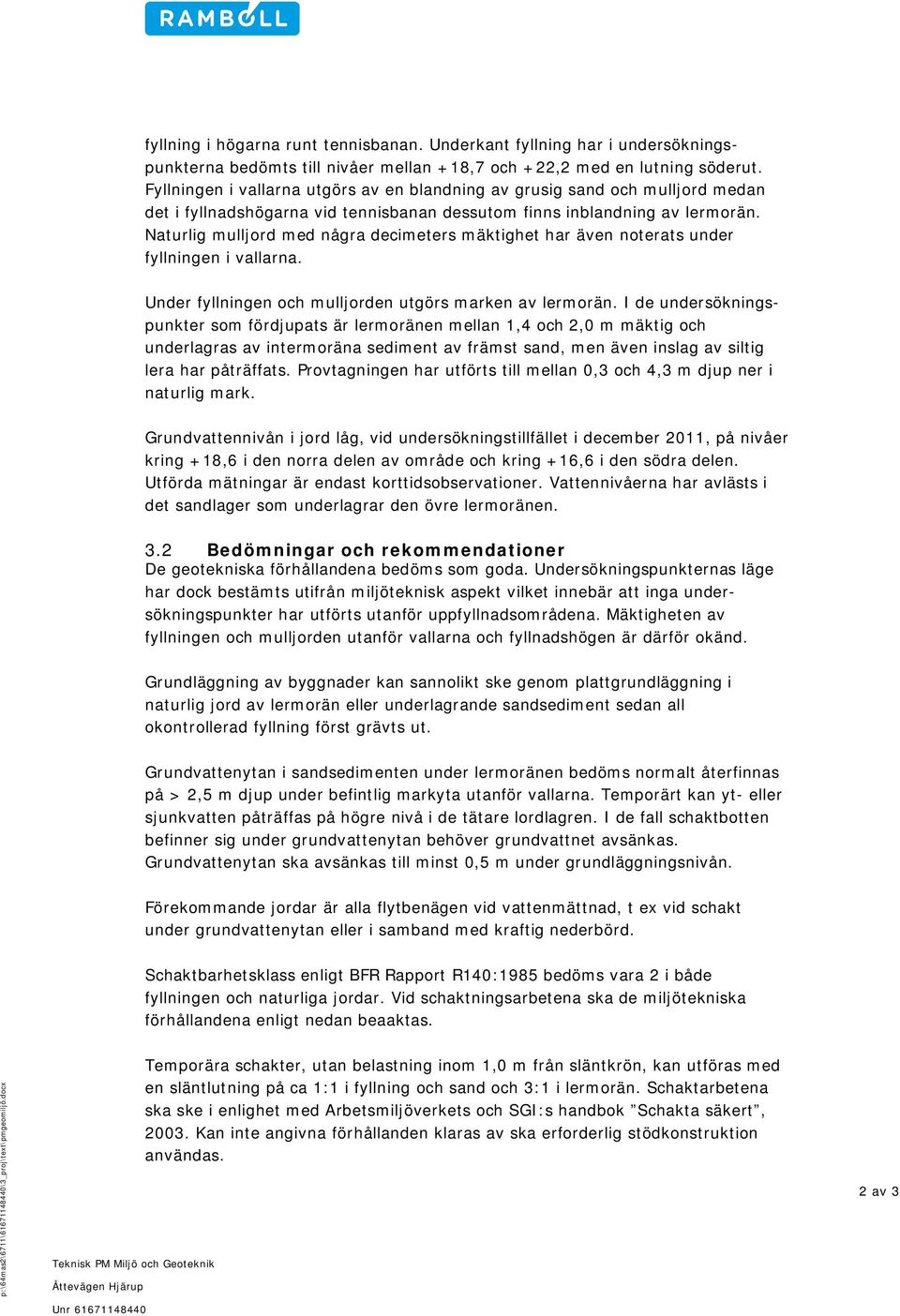

5 fyllning i högarna runt tennisbanan. Underkant fyllning har i undersökningspunkterna bedömts till nivåer mellan +18,7 och +22,2 med en lutning söderut. Fyllningen i vallarna utgörs av en blandning av grusig sand och mulljord medan det i fyllnadshögarna vid tennisbanan dessutom finns inblandning av lermorän. Naturlig mulljord med några decimeters mäktighet har även noterats under fyllningen i vallarna. Under fyllningen och mulljorden utgörs marken av lermorän. I de undersökningspunkter som fördjupats är lermoränen mellan 1,4 och 2,0 m mäktig och underlagras av intermoräna sediment av främst sand, men även inslag av siltig lera har påträffats. Provtagningen har utförts till mellan 0,3 och 4,3 m djup ner i naturlig mark. Grundvattennivån i jord låg, vid undersökningstillfället i december 2011, på nivåer kring +18,6 i den norra delen av område och kring +16,6 i den södra delen. Utförda mätningar är endast korttidsobservationer. Vattennivåerna har avlästs i det sandlager som underlagrar den övre lermoränen. 3.2 Bedömningar och rekommendationer De geotekniska förhållandena bedöms som goda. Undersökningspunkternas läge har dock bestämts utifrån miljöteknisk aspekt vilket innebär att inga undersökningspunkter har utförts utanför uppfyllnadsområdena. Mäktigheten av fyllningen och mulljorden utanför vallarna och fyllnadshögen är därför okänd. Grundläggning av byggnader kan sannolikt ske genom plattgrundläggning i naturlig jord av lermorän eller underlagrande sandsediment sedan all okontrollerad fyllning först grävts ut. Grundvattenytan i sandsedimenten under lermoränen bedöms normalt återfinnas på > 2,5 m djup under befintlig markyta utanför vallarna. Temporärt kan yt- eller sjunkvatten påträffas på högre nivå i de tätare lordlagren. I de fall schaktbotten befinner sig under grundvattenytan behöver grundvattnet avsänkas. Grundvattenytan ska avsänkas till minst 0,5 m under grundläggningsnivån. Förekommande jordar är alla flytbenägen vid vattenmättnad, t ex vid schakt under grundvattenytan eller i samband med kraftig nederbörd. Schaktbarhetsklass enligt BFR Rapport R140:1985 bedöms vara 2 i både fyllningen och naturliga jordar. Vid schaktningsarbetena ska de miljötekniska förhållandena enligt nedan beaaktas. Temporära schakter, utan belastning inom 1,0 m från släntkrön, kan utföras med en släntlutning på ca 1:1 i fyllning och sand och 3:1 i lermorän. Schaktarbetena ska ske i enlighet med Arbetsmiljöverkets och SGI:s handbok Schakta säkert, Kan inte angivna förhållanden klaras av ska erforderlig stödkonstruktion användas. 2 av 3

6 Kompletterande geoteknisk undersökning erfordras inför all detaljprojektering inom området. 4. Miljötekniska förhållanden Provtagning har utförts i sex provpunkter (se G:01) som representerar de massor som finns i befintliga vallar inom området. Då inga indikationer om tidigare förorenande verksamhet har framkommit har urvalet av undersökningsparametrarna gjorts på grundval av allmänt förekommande föroreningar. Således har fraktionsuppdelade alifater och aromater, BTEX, metaller samt PAH har analyserats. 4.1 Bedömningsgrunder Med planerad markanvändning, bostadsbebyggelse, som utgångspunkt föreslår Ramböll användande av de generella riktvärdena för känslig markanvändning enligt (Naturvårdsverket, 2009) som bedömningsgrund. För massor som skall omhändertas på annan plats kan även riktvärdet för mindre känslig markanvändning vara av intresse. 4.2 Miljöbedömning Analysresultat för massor i vallarna och riktvärden för känslig markanvändning (KM) samt mindre känslig markanvändning (MKM) redovisas i bilaga 1. Samtliga analyserade parametrar understiger riktvärdet för KM. Massorna som utgör vallarna bedöms utifrån utförda undersökningar som rena och kan ur miljömässigt hänseende återanvändas fritt inom området eller på annan plats med liknande användning. Referenser Naturvårdsverket. (2009). Riktvärden för förorenad mark, modellbeskrivning och vägledning. Stockholm: Naturvårdsverket. Ramböll. (2011). Rapport miljö- och geoteknisk undersökning,, Malmö: Ramböll Sverige AB. 3 av 3

7 Bilaga 1 Sida 1 (1) Åttevägen, Hjärup Riktvärde NV Punktnummer KM MKM Torrsubstans (%) % 93 94,2 91,6 86,1 87,4 Arsenik, As mg/kg TS ,6 3,4 3,1 2,5 4,1 Barium, Ba mg/kg TS Bly, Pb mg/kg TS ,8 13 Kadmium, Cd mg/kg TS 0,5 15 < 0,20 0,2 < 0,20 < 0,21 0,3 Kobolt, Co mg/kg TS ,9 4 5,1 2,6 4,1 Koppar, Cu mg/kg TS ,5 6,5 14 Krom, Cr (totalt) mg/kg TS ,5 12 Kvicksilver Hg mg/kg TS 0,25 2,5 0,019 0,042 0,013 < 0,011 0,027 Nicklel, Ni mg/kg TS ,9 9,4 7,2 9,1 Vanadin, V mg/kg TS Zink, Zn mg/kg TS Alifater >C5-C8 mg/kg TS < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 Alifater >C8-C10 mg/kg TS < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 Alifater >C10-C12 mg/kg TS < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 Alifater >C12-C16 mg/kg TS < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 Alifater >C16-C35 mg/kg TS < 10 < 10 < 10 < 10 < 10 Aromater >C8-C10 mg/kg TS < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 Aromater >C10-C16 mg/kg TS 3 15 < 3,0 < 3,0 < 3,0 < 3,0 < 3,0 Aromater >C16-C35 mg/kg TS < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 Oljetyp mg/kg TS Ej påvisad Ej påvisad Ej påvisad Ej påvisad Ej påvisad Summa PAH L mg/kg TS 3 15 < 0,30 < 0,30 < 0,30 < 0,30 < 0,30 Summa PAH M mg/kg TS 3 20 < 0,30 0,32 < 0,30 < 0,30 1,6 Summa PAH H mg/kg TS 1 10 < 0,30 < 0,30 < 0,30 < 0,30 0,77 Summa övriga PAH mg/kg TS < 0,30 0,38 < 0,30 < 0,30 1,8 Summa cancerogena PAH mg/kg TS < 0,30 < 0,30 < 0,30 < 0,30 0,68 Bensen mg/kg TS 0,012 0,04 < 0,010 < 0,010 < 0,010 < 0,010 < 0,010 Etylbensen mg/kg TS < 0,10 < 0,10 < 0,10 < 0,10 < 0,10 M/P/O-Xylen mg/kg TS < 0,10 < 0,10 < 0,10 < 0,10 < 0,10 Toluen mg/kg TS < 0,10 < 0,10 < 0,10 < 0,10 < 0,10 Summa TEX mg/kg TS < 0,20 < 0,20 < 0,20 < 0,20 < 0,20 Riktvärde NV avser genrellt riktvärde för Känslig Markanvändning (KM) samt Mindre Känslig Markanvändning (MKM) enligt Naturvårdsverkets rapport 5976 P:\64mas2\6711\ \3_Proj\Text\Provsvar xls flik: Bilaga 1 Sida 1 av 1
