1 PM UPPDRAG Husensjö 9:25 bostäder UPPDRAGSNUMMER UPPDRAGSLEDARE Josefin Andersson UPPRÄTTAD AV Josefin Andersson DATUM Kompletterande jordprovtagning inom del av fastigheten Husensjö 9:25 På uppdrag av Helsingborgs stad har Sweco Environment AB (Sweco) utfört kompletterande provtagning av jord inom del av fastigheten Husensjö 9:25, se figur 1. Vid tidigare översiktlig markundsökning har förorening påträffats. Inom ett av fem delområde i tidigare undersökning detekterades PAH-M och PAH-H i halter över de generella riktvärdena för KM enligt Naturvårdsverket. Syftet med den kompletterande provtagningen har varit att avgränsa föroreningarna i plan och djup inom delområdet ifråga, kallat SP5 i Swecos rapport Helsingborgs stad Provtagning av matjord inom fastigheten Husensjö 9:25 daterad Inom delområde SP5 noterades i punkt 1425 avfall (plast och tegel). Vid bedömning av föroreningssituationen har generella riktvärden för förorenad mark (Naturvårdsverket, 2009) samt nivåer för mindre än ringa risk (MRR) (Naturvårdsverket, 2010) använts. Området ifråga ska exploateras för bostadsändamål och markanvändningen klassificeras som känslig (KM) enligt Naturvårdsverkets klassificering (Naturvårdsverket, 2009). I rapporten har även generella riktvärdena för mindre känslig markanvändning (MKM) använts, för vägledning om hur potentiellt uppkommande överskottsmassor i samband med planerad byggnation bör hanteras. Utförda undersökningar Undersökningen utfördes genom borrning med handborr i åtta provtagningspunkter benämnda , se figur 1 nedan. Provpunkternas placering täckte in delområdet SP5 i föregående översiktliga undersökning. Provtagningen utfördes den 16 mars Prov uttogs som djupast ned till 1,0 m under markytan (m u my), minst 0,1 m ned i det jordlager som underlagrade matjorden. Prov uttogs efter jordlagerföljd, dock maximalt omfattande 0,5 m. Borrprotokoll återfinns i bilaga 1. Samtliga borrpunkter mättes in med GPS. Koordinaterna för respektive provpunkt framgår i bilaga 1. Åtta prov valdes ut för analys på ackrediterat laboratorium (Alcontrol AB). Proverna analyserades i varierande utsträckning med avseende på metaller, PAH, BTEX, alifater och aromater. 1 (5) memo02.docx Sweco Environment AB JFAS p:\1237\ _husensjö_9_25_bostäder\000\19 original\kompl underökn\pm kompl unders inkl sign.docx

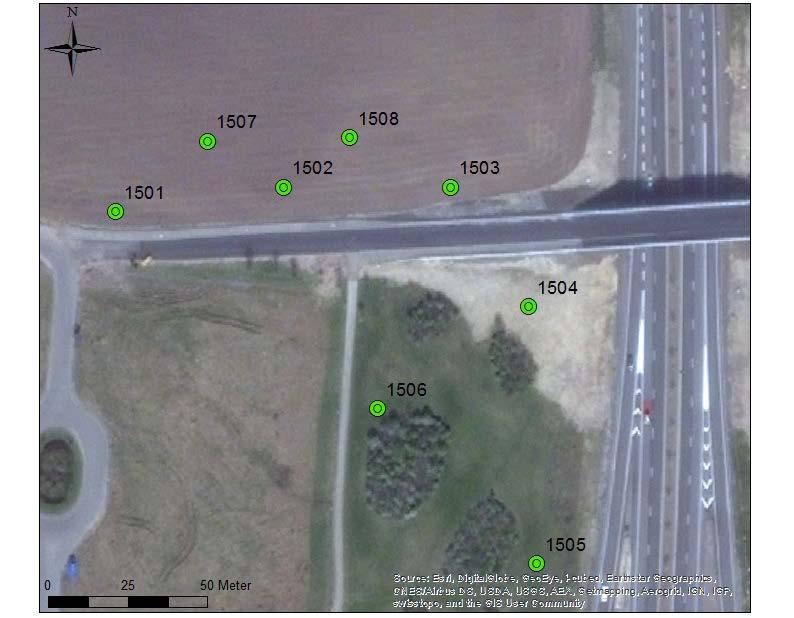

2 1425 Figur 1. Provtagningspunkternas placering, markerade med gröna cirklar. Ungefärlig placering av provpunkt 1425 från den översiktliga undersökningen är markerad med blå cirkel. Resultat I fält noterades gul plast i 1501, i övriga provpunkter noterades inga tecken på förorening varken i fråga om syn- eller luktintryck. Provpunkt 1501 ligger ca 2-4 m nordväst om punkt 1425 där avfall (plast och tegel) påvisades i den översiktliga undersökningen. En sammanställning av erhållna analysresultat, tillsammans med tillämpliga riktvärden, återfinns i bilaga 2. Kompletta laboratorieprotokoll återfinns i bilaga 3. Erhållna analysresultat visar följande: - Inga metaller i halt över Naturvårdsverkets generella riktvärden, har detekterats. Bly och kadmium detekteras dock i halt något över nivå för mindre än ringa risk i provpunkt 1501 i proverna 0,0-0,3 och 0,3-0,6 m u my. I 1503 och 1506 detekteras kadmium i halter strax över nivå för mindre än ringa risk. - I provpunkt 1501 detekterades PAH-M och PAH-H i halter över riktvärdena för KM i prov 0,0-0,3 och 0,3-0,6 m u my. I underliggande prov 0,6-0,8 m u my detekteras inga ämnen i halter över de generella riktvärdena. I övriga provpunkter detekterades inga oljekolväten i halter över riktvärdena. I 1503 detekterades PAH-H i halt över nivå för mindre än ringa risk. 2 (5) memo02.docx PM JFAS p:\1237\ _husensjö_9_25_bostäder\000\19 original\kompl underökn\pm kompl unders inkl sign.docx

3 Bedömning Jordprov har analyserats på laboratorium i en utsträckning som bedöms vara tillräcklig för att få ett representativt underlag för masshantering inom hela delområdet SP5. Vid analys av utvalda prov från utförd undersökning har halter överskridande riktvärdena för KM påvisats i provpunkt I denna provpunkt är föroreningarna avgränsade i djupled av prov 0,6-0,8 m u my, då inga föroreningar påvisas på detta djup. Ett rimligt antagande är att föroreningen förknippas med det fyllnadsmaterial med avfall som påvisats i punkt 1501 och Massor representerade av dessa två provpunkter bedöms därmed behöva schaktas bort ned till ca 0,6 m djup och transporteras till godkänd avfallsmottagare eller till ett område där massor med föroreningsinnehåll över KM godkänts av tillsynsmyndigheten. I övriga provpunkter detekteras inga föroreningar i halter över riktvärdena för KM. Därmed bedöms påvisade föroreningar i 1501 vara grovt avgränsad även i plan. Halter över nivå för mindre än ringa risk har detekterats i punkt 1503 med avseende på PAH-H och kadmium. I 1506 detekteras kadmium i halt strax över nivå för mindre än ringa risk. Slutsats Föroreningsnivåerna har sammanfattats i tabell 1 nedan. Tabell 1. Sammanställning av resultat, (över riktvärde för KM- gul färg, över nivå för MRR-grön färg) Provpunkt Djup Klassning Ämne som styr klassning ,0-0,3 Över KM ( MKM-massor ) PAH H, PAH M ,3-0,6 Över KM ( MKM-massor ) PAH H, PAH M ,6-0,8 Under MRR, fri användning ,0-0,3 Under MRR, fri användning ,0-0,3 Tangerar KM ( MKM-massor ) Kadmium, PAH H ,0-0,3 Under MRR, fri användning ,0-0,3 Över MRR ( KM-massor ), bedöms även kunna skickas till Lundsgård Kadmium ,0-0,3 Under MRR, fri användning 3 (5) memo02.docx PM JFAS p:\1237\ _husensjö_9_25_bostäder\000\19 original\kompl underökn\pm kompl unders inkl sign.docx

4 Massor vid provpunkt 1501 behöver schaktas bort inför ändrad markanvändning. Avgränsning av saneringsområde bedöms kunna utföras okulärt i fält då föroreningen bedöms vara förknippad med massor innehållande avfall (det noterades avfall (plast och tegel) i 1501 och 1425). Verifierande laboratorieanalys bör dock utföras på kvarlämnad jord, för att säkerställa att jord med ämnen i halter över riktvärdena för KM inte lämnas kvar. Åtgärden omfattans av anmälningsplikt och en anmälan om avhjälpandeåtgärder enligt 28 förordningen (1998:899) om miljöfarlig verksamhet och hälsoskydd ska inlämnas till tillsynsmyndigheten (Miljönämnden i Helsingborgs stad). För de provpunkter där inget prov analyserades (1504 och 1508) utgörs marken av jord med liknande sammansättning som de punkter där inga föroreningar detekterades (1502, 1505 och 1507). Därmed bedöms jord från 1504 och 1508 kunna återanvändas fritt inom fastigheten. Ytorna mellan provpunkterna bedöms utgöras av liknande massor. Skulle avfall (tegel, plast etc.) påträffas kan även detta behöva omhändertas och verifierande analyser bör utföras för att klarlägga föroreningsinnehållet. Efter den översiktliga provtagingen inom området fördes en diskussion med Länsstyrelsen angående möjligheten att återanvända matjord utan inslag av avfall inom fastigheten Filborna 35:1 (Lundsgård). Massorna bedömdes vara tillräckligt rena (trots att några prov tangerade eller något överskred halt motsvarande nivå för MRR). Bakgrundshalten av bland annat kadmium inom skånsk jordbruksmark är förhöjd och uppmätta halter i undersökningen ligger inom detta intervall. Massor från åkermarken utan inslag av avfall inom delområde SP5, bedöms motsvara samma kvalitet avseende föroreningsinnehållet som inom övriga jordbruksmarken och bedöms därmed kunna används inom nämnd fastighet (Lundsgård). Bedömningen att fritt återanvända matjord utan inslag av avfall gäller inte för massor längs med Gustavslundsvägen (ca 5 m från vägen), som bedöms innehålla PAH-H i halter tydligt över nivå för mindre än ringa risk (tangerande KM) (motsvarande punkt 1503). Därmed kan dessa massor inte återanvändas inom Lundsgård. Om det blir aktuellt att återanvända jord belägen utmed Gustavslundsvägen inom annan fastighet krävs anmälan till tillsynsmyndigheten. Sweco Environment AB Helsingborg, Avd. Miljö och Arbetsmiljö Josefin Andersson Handläggare Anna Sorelius Kvalitetsgranskning 4 (5) memo02.docx PM JFAS p:\1237\ _husensjö_9_25_bostäder\000\19 original\kompl underökn\pm kompl unders inkl sign.docx

5 Referenser Naturvårdsverket, 2009: Riktvärden för förorenad mark, Rapport 5976 Naturvårdsverket, 2010: Handbok 2010:1, Återvinning av avfall i anläggningsarbeten 5 (5) memo02.docx PM JFAS p:\1237\ _husensjö_9_25_bostäder\000\19 original\kompl underökn\pm kompl unders inkl sign.docx

6 pm04s BILAGA 1 BORRPROTOKOLL Beteckning: 1501 Provtagningsmetod: Handborrning m u my = m under markytan Djup (m u my) Jordart Uttagna jordprov Prov till analys 0,0-0,6 Fyllning: Något mullhaltig, lerig, grusig sand. Gul plast vid 0,5-0,6 m. 0,0-0,3 0,3-0,6 X X 0,6-0,8 Fyllning: Grusig sand 0,6-0,8 X X: ,02 Y: ,62 Z: + 43,53 Samtliga undersökningspunkter har mätts in och avvägts med GPS i koordinatsystem SWEREF och höjdsystem RH Datum fältundersökning: Medverkande personal: Josefin Andersson Lina Glad 1 (8) S w e co E n vi r o n m e nt AB Uppdrag ; JFAS \\sefshbg0001\projekt\1237\ _husensjö_9_25_bostäder\000\19 original\kompl underökn\bilaga 1 borrprot.docx

7 pm04s BORRPROTOKOLL Beteckning: 1502 Provtagningsmetod: Handborrning m u my = m under markytan Djup (m u my) Jordart 0,0-0,6 Fyllning: Något mullhaltig, grusig sand Uttagna jordprov 0,0-0,3 0,3-0,6 Prov till analys X 0,6-0,8 Lermorän 0,6-0,8 X: ,90 Y: ,66 Z: + 43,60 Samtliga undersökningspunkter har mätts in och avvägts med GPS i koordinatsystem SWEREF och höjdsystem RH Datum fältundersökning: Medverkande personal: Josefin Andersson Lina Glad 2 (8) BILAGA 1 Uppdrag ; JFAS \\sefshbg0001\projekt\1237\ _husensjö_9_25_bostäder\000\19 original\kompl underökn\bilaga 1 borrprot.docx

8 pm04s BORRPROTOKOLL Beteckning: 1503 Provtagningsmetod: Handborrning m u my = m under markytan Djup (m u my) Jordart Uttagna jordprov Prov till analys 0,0-0,9 Fyllning: Något mullhaltig, lerig, grusig sand. Gul plast vid 0,5-0,6 m. 0,0-0,3 0,3-0,6 0,6-0,9 X 0,9-1,0 Något grusig, siltig sand 0,9-1,0 X: ,77 Y: ,05 Z: + 43,99 Samtliga undersökningspunkter har mätts in och avvägts med GPS i koordinatsystem SWEREF och höjdsystem RH Datum fältundersökning: Medverkande personal: Josefin Andersson Lina Glad 3 (8) BILAGA 1 Uppdrag ; JFAS \\sefshbg0001\projekt\1237\ _husensjö_9_25_bostäder\000\19 original\kompl underökn\bilaga 1 borrprot.docx

9 pm04s BORRPROTOKOLL Beteckning: 1504 Provtagningsmetod: Handborrning m u my = m under markytan Djup (m u my) Jordart Uttagna jordprov Prov till analys 0,0-0,6 Fyllning: Något mullhaltig, grusig, siltig sand 0,0-0,3 0,3-0,6 0,6-0,8 Fyllning: Grusig, siltig sand 0,6-0,8 X: ,17 Y: ,71 Z: + 44,14 Samtliga undersökningspunkter har mätts in och avvägts med GPS i koordinatsystem SWEREF och höjdsystem RH Datum fältundersökning: Medverkande personal: Josefin Andersson Lina Glad 4 (8) BILAGA 1 Uppdrag ; JFAS \\sefshbg0001\projekt\1237\ _husensjö_9_25_bostäder\000\19 original\kompl underökn\bilaga 1 borrprot.docx

10 pm04s BORRPROTOKOLL Beteckning: 1505 Provtagningsmetod: Handborrning m u my = m under markytan Djup (m u my) Jordart Uttagna jordprov Prov till analys 0,0-0,3 Fyllning: Något mullhaltig, grusig, siltig sand 0,0-0,3 X 0,3-0,6 Fyllning: Grusig sand 0,3-0,6 X: ,30 Y: ,25 Z: + 41,43 Samtliga undersökningspunkter har mätts in och avvägts med GPS i koordinatsystem SWEREF och höjdsystem RH Datum fältundersökning: Medverkande personal: Josefin Andersson Lina Glad 5 (8) BILAGA 1 Uppdrag ; JFAS \\sefshbg0001\projekt\1237\ _husensjö_9_25_bostäder\000\19 original\kompl underökn\bilaga 1 borrprot.docx

11 pm04s BORRPROTOKOLL Beteckning: 1506 Provtagningsmetod: Handborrning m u my = m under markytan Djup (m u my) Jordart Uttagna jordprov Prov till analys 0,0-0,8 Fyllning: Något mullhaltig, stenig, grusig sand 0,0-0,3 0,3-0,8 X 0,8-0,9 Fyllning: Något grusig, siltig sand 0,8-0,9 X: ,04 Y: ,26 Z: + 43,14 Samtliga undersökningspunkter har mätts in och avvägts med GPS i koordinatsystem SWEREF och höjdsystem RH Datum fältundersökning: Medverkande personal: Josefin Andersson Lina Glad 6 (8) BILAGA 1 Uppdrag ; JFAS \\sefshbg0001\projekt\1237\ _husensjö_9_25_bostäder\000\19 original\kompl underökn\bilaga 1 borrprot.docx

12 pm04s BORRPROTOKOLL Beteckning: 1507 Provtagningsmetod: Handborrning m u my = m under markytan Djup (m u my) Jordart Uttagna jordprov Prov till analys 0,0-0,3 Fyllning: Något grusig, mullhaltig sand 0,0-0,3 X 0,3-0,5 Fyllning: Sand 0,3-0,5 X: ,17 Y: ,71 Z: + 43,35 Samtliga undersökningspunkter har mätts in och avvägts med GPS i koordinatsystem SWEREF och höjdsystem RH Datum fältundersökning: Medverkande personal: Josefin Andersson Lina Glad 7 (8) BILAGA 1 Uppdrag ; JFAS \\sefshbg0001\projekt\1237\ _husensjö_9_25_bostäder\000\19 original\kompl underökn\bilaga 1 borrprot.docx

13 pm04s BORRPROTOKOLL Beteckning: 1508 Provtagningsmetod: Handborrning m u my = m under markytan Djup (m u my) Jordart Uttagna jordprov Prov till analys 0,0-0,4 Fyllning: Något mullhaltig grusig sand 0,0-0,4 0,4-0,6 Något grusig, siltig sand 0,4-0,6 X: ,28 Y: ,33 Z: + 43,83 Samtliga undersökningspunkter har mätts in och avvägts med GPS i koordinatsystem SWEREF och höjdsystem RH Datum fältundersökning: Medverkande personal: Josefin Andersson Lina Glad 8 (8) BILAGA 1 Uppdrag ; JFAS \\sefshbg0001\projekt\1237\ _husensjö_9_25_bostäder\000\19 original\kompl underökn\bilaga 1 borrprot.docx

14 Husensjö 9:25 BILAGA 2 Analysresultat, kompletterande jordprovtagning Uppdragsnummer: Jämförelse med Naturvårdsverkets generella riktvärden för känslig respektive mindre känslig markanvändning (KM och MKM), samt nivåer för mindre än ringa risk. OBS, Den sammanlagda klassningen för respektive prov har angetts genom att rutan med provpunktens beteckning har getts en färg som motsvarar klassningen enligt nedanstående. Alla halter i. Halter över respektive riktvärde är markerade med gult (KM), orange (MKM) samt grönt (nivåer för mindre än ringa risk). m u my - meter under markytan Metaller Provpunkt Djup Arsenik Barium Bly Kadmium Kobolt Koppar Krom Nickel Vanadin Zink m u my Riktvärde KM , ,25 Riktvärde MKM ,5 Nivå för mindre än ringa risk , , ,0-0,3 3, ,25 5, , ,3-0,6 3, ,21 5, , , ,6-0, ,0-0, ,0-0,3 3, ,24 3,3 12 8,4 5, , ,0-0, ,0-0,3 3, ,21 4,0 9,9 12 7, , ,0-0,3 <2, <0,20 1,4 6,3 5,9 3,0 9,9 26 0,042 PAH BTEX Alifater Aromater Provpunkt Djup PAH-L PAH-M PAH-H Bensen Toluen Kvicksilver Etylbensen Xylen Alifater >C5-C8 Alifater >C8-C10 Alifater >C10-C12 Alifater >C12- C16 Alifater >C16- C35 Alifater >C5- C16 Aromater >C8- C10 Aromater >C10-C16 Aromater >C16-C35 m u my Riktvärde KM , Riktvärde MKM , Nivå för mindre än ringa risk 0,6 2 0, ,0-0,3 0,37 5,4 4,9 <0,003 <0,1 <0,1 <0,1 <3 <5 <10 <10 19 <10 <1 1,5 2, ,3-0,6 0,27 3,6 4,9 <0,003 <0,1 <0,1 <0,1 <3 <5 <10 <10 16 <10 <1 <1 2, ,6-0,8 <0,03 <0,05 <0, ,0-0,3 <0,03 0,094 <0, ,0-0,3 0,035 0,91 0,99 <0,003 <0,1 <0,1 <0,1 <3 <5 <10 <10 13 <10 <1 <1 < ,0-0,3 <0,03 <0,05 <0, ,0-0,3 <0,03 0,063 <0,08 <0,003 <0,1 <0,1 <0,1 <3 <5 <10 <10 18 <10 <1 <1 < ,0-0,3 <0,03 0,074 <0,08 <0,003 <0,1 <0,1 <0,1 <3 <5 <10 <10 22 <10 <1 <1 <1

15 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING 1006 ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare SWECO Environment AB Kungsgatan HELSINGBORG Sida 1 (2) Avser Projekt Projekt : Konsult/ProjNr : Josefin Andersson Provtyp : Mark Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : 1501_ Provtagningsdjup : - Provtagare : Josefin Andersson Ankomstdatum : Ankomsttidpunkt : 2330 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet SS-ISO :1995 Torrsubstans 86.7 ±8.67 % HS-GC/MS Alifater >C5-C8 <3 ±0.90 HS-GC/MS Alifater >C8-C10 <5 ±1.5 GC/MS Alifater >C10-C12 <10 ±3.0 GC/MS Alifater >C12-C16 <10 ±3.0 Beräknad Alifater summa >C5-C16 <10 GC/MS Alifater >C16-C35 19 ±4.8 GC/MS Aromater >C8-C10 <1 ±0.30 GC/MS Aromater >C10-C ±0.30 GC/MS Aromater >C16-C ±0.46 HS-GC/MS Bensen <0.003 ± HS-GC/MS Toluen <0.1 ±0.030 HS-GC/MS Etylbensen <0.1 ±0.030 Beräknad Xylener <0.1 Beräknad TEX, Summa <0.15 GC/MS Acenaften ± GC/MS Acenaftylen 0.33 ±0.066 GC/MS Naftalen <0.03 ± Beräknad PAH-L,summa 0.37 GC/MS Antracen 0.32 ±0.064 GC/MS Fenantren 1.5 ±0.30 GC/MS Fluoranten 1.9 ±0.38 GC/MS Fluoren 0.18 ±0.036 GC/MS Pyren 1.5 ±0.30 Beräknad PAH-M,summa 5.4 GC/MS Benso(a)antracen 0.91 ±0.18 GC/MS Benso(a)pyren 0.74 ±0.15 GC/MS Benso(b)fluoranten 0.96 ±0.19 GC/MS Benso(k)fluoranten 0.40 ±0.080 Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. (forts.) Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

16 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING 1006 ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare SWECO Environment AB Kungsgatan HELSINGBORG Sida 2 (2) Avser Projekt Projekt : Konsult/ProjNr : Josefin Andersson Provtyp : Mark Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : 1501_ Provtagningsdjup : - Provtagare : Josefin Andersson Ankomstdatum : Ankomsttidpunkt : 2330 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet GC/MS Benso(ghi)perylen 0.46 ±0.092 GC/MS Chrysen/Trifenylen 0.93 ±0.19 GC/MS Dibenso(a,h)antracen 0.12 ±0.024 GC/MS Indeno(1,2,3-cd)pyren 0.34 ±0.068 Beräknad PAH-H,summa 4.9 Beräknad PAH,summa cancerogena 4.4 Beräknad PAH,summa övriga 6.2 SS-EN ISO :2009 Arsenik, As 3.7 ±0.74 SS-EN ISO :2009 Barium, Ba 38 ±7.6 SS-EN ISO :2009 Bly, Pb 27 ±5.4 SS-EN ISO :2009 Kadmium, Cd 0.25 ±0.050 SS-EN ISO :2009 Kobolt, Co 5.8 ±1.2 SS-EN ISO :2009 Koppar, Cu 17 ±3.4 SS-EN ISO :2009 Krom, Cr 12 ±2.4 SS-EN ISO :2009 Nickel, Ni 11 ±2.2 SS-EN ISO :2009 Vanadin, V 20 ±4.0 SS-EN ISO :2009 Zink, Zn 70 ±18 SS-ISO :2004 Kvicksilver, Hg ±0.019 Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. Linköping Rapporten har granskats och godkänts av Britt Karlsson Granskningsansvarig Kontrollnr Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

17 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING 1006 ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare SWECO Environment AB Kungsgatan HELSINGBORG Sida 1 (2) Avser Projekt Projekt : Konsult/ProjNr : Josefin Andersson Provtyp : Mark Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : 1501_ Provtagningsdjup : - Provtagare : Josefin Andersson Ankomstdatum : Ankomsttidpunkt : 2330 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet SS-ISO :1995 Torrsubstans 86.5 ±8.65 % HS-GC/MS Alifater >C5-C8 <3 ±0.90 HS-GC/MS Alifater >C8-C10 <5 ±1.5 GC/MS Alifater >C10-C12 <10 ±3.0 GC/MS Alifater >C12-C16 <10 ±3.0 Beräknad Alifater summa >C5-C16 <10 GC/MS Alifater >C16-C35 16 ±4.5 GC/MS Aromater >C8-C10 <1 ±0.30 GC/MS Aromater >C10-C16 <1 ±0.30 GC/MS Aromater >C16-C ±0.46 HS-GC/MS Bensen <0.003 ± HS-GC/MS Toluen <0.1 ±0.030 HS-GC/MS Etylbensen <0.1 ±0.030 Beräknad Xylener <0.1 Beräknad TEX, Summa <0.15 GC/MS Acenaften <0.03 ± GC/MS Acenaftylen 0.27 ±0.054 GC/MS Naftalen <0.03 ± Beräknad PAH-L,summa 0.27 GC/MS Antracen 0.21 ±0.042 GC/MS Fenantren 0.56 ±0.11 GC/MS Fluoranten 1.5 ±0.30 GC/MS Fluoren ±0.011 GC/MS Pyren 1.3 ±0.26 Beräknad PAH-M,summa 3.6 GC/MS Benso(a)antracen 0.86 ±0.17 GC/MS Benso(a)pyren 0.78 ±0.16 GC/MS Benso(b)fluoranten 0.99 ±0.20 GC/MS Benso(k)fluoranten 0.36 ±0.072 Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. (forts.) Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

18 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING 1006 ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare SWECO Environment AB Kungsgatan HELSINGBORG Sida 2 (2) Avser Projekt Projekt : Konsult/ProjNr : Josefin Andersson Provtyp : Mark Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : 1501_ Provtagningsdjup : - Provtagare : Josefin Andersson Ankomstdatum : Ankomsttidpunkt : 2330 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet GC/MS Benso(ghi)perylen 0.55 ±0.11 GC/MS Chrysen/Trifenylen 0.83 ±0.17 GC/MS Dibenso(a,h)antracen 0.14 ±0.028 GC/MS Indeno(1,2,3-cd)pyren 0.43 ±0.086 Beräknad PAH-H,summa 4.9 Beräknad PAH,summa cancerogena 4.4 Beräknad PAH,summa övriga 4.4 SS-EN ISO :2009 Arsenik, As 3.9 ±0.78 SS-EN ISO :2009 Barium, Ba 47 ±9.4 SS-EN ISO :2009 Bly, Pb 39 ±7.8 SS-EN ISO :2009 Kadmium, Cd 0.21 ±0.042 SS-EN ISO :2009 Kobolt, Co 5.3 ±1.1 SS-EN ISO :2009 Koppar, Cu 20 ±4.0 SS-EN ISO :2009 Krom, Cr 12 ±2.4 SS-EN ISO :2009 Nickel, Ni 9.4 ±1.9 SS-EN ISO :2009 Vanadin, V 20 ±4.0 SS-EN ISO :2009 Zink, Zn 87 ±22 SS-ISO :2004 Kvicksilver, Hg ±0.021 Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. Linköping Rapporten har granskats och godkänts av Britt Karlsson Granskningsansvarig Kontrollnr Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

19 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING 1006 ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare SWECO Environment AB Kungsgatan HELSINGBORG Sida 1 (1) Avser Projekt Projekt : Konsult/ProjNr : Josefin Andersson Provtyp : Mark Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : 1501_ Provtagningsdjup : - Provtagare : Josefin Andersson Ankomstdatum : Ankomsttidpunkt : 2330 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet SS-ISO :1995 Torrsubstans 95.2 ±9.52 % GC/MS Acenaften <0.03 ± GC/MS Acenaftylen <0.03 ± GC/MS Naftalen <0.03 ± Beräknad PAH-L,summa <0.03 GC/MS Antracen <0.03 ± GC/MS Fenantren <0.03 ± GC/MS Fluoranten <0.03 ± GC/MS Fluoren <0.03 ± GC/MS Pyren <0.03 ± Beräknad PAH-M,summa <0.05 GC/MS Benso(a)antracen <0.03 ± GC/MS Benso(a)pyren <0.03 ± GC/MS Benso(b)fluoranten <0.03 ± GC/MS Benso(k)fluoranten <0.03 ± GC/MS Benso(ghi)perylen <0.03 ± GC/MS Chrysen/Trifenylen <0.03 ± GC/MS Dibenso(a,h)antracen <0.03 ± GC/MS Indeno(1,2,3-cd)pyren <0.03 ± Beräknad PAH-H,summa <0.08 Beräknad PAH,summa cancerogena <0.2 Beräknad PAH,summa övriga <0.3 Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. Linköping Rapporten har granskats och godkänts av Britt Karlsson Granskningsansvarig Kontrollnr Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

20 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING 1006 ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare SWECO Environment AB Kungsgatan HELSINGBORG Sida 1 (1) Avser Projekt Projekt : Konsult/ProjNr : Josefin Andersson Provtyp : Mark Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : 1502_ Provtagningsdjup : - Provtagare : Josefin Andersson Ankomstdatum : Ankomsttidpunkt : 2330 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet SS-ISO :1995 Torrsubstans 86.3 ±8.63 % GC/MS Acenaften <0.03 ± GC/MS Acenaftylen <0.03 ± GC/MS Naftalen <0.03 ± Beräknad PAH-L,summa <0.03 GC/MS Antracen <0.03 ± GC/MS Fenantren <0.03 ± GC/MS Fluoranten ±0.010 GC/MS Fluoren <0.03 ± GC/MS Pyren ± Beräknad PAH-M,summa GC/MS Benso(a)antracen <0.03 ± GC/MS Benso(a)pyren <0.03 ± GC/MS Benso(b)fluoranten ± GC/MS Benso(k)fluoranten <0.03 ± GC/MS Benso(ghi)perylen <0.03 ± GC/MS Chrysen/Trifenylen <0.03 ± GC/MS Dibenso(a,h)antracen <0.03 ± GC/MS Indeno(1,2,3-cd)pyren <0.03 ± Beräknad PAH-H,summa <0.08 Beräknad PAH,summa cancerogena <0.2 Beräknad PAH,summa övriga <0.3 Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. Linköping Rapporten har granskats och godkänts av Britt Karlsson Granskningsansvarig Kontrollnr Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

21 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING 1006 ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare SWECO Environment AB Kungsgatan HELSINGBORG Sida 1 (2) Avser Projekt Projekt : Konsult/ProjNr : Josefin Andersson Provtyp : Mark Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : 1503_ Provtagningsdjup : - Provtagare : Josefin Andersson Ankomstdatum : Ankomsttidpunkt : 2330 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet SS-ISO :1995 Torrsubstans 86.2 ±8.62 % GC/MS Acenaften <0.03 ± GC/MS Acenaftylen ± GC/MS Naftalen <0.03 ± Beräknad PAH-L,summa GC/MS Antracen ± GC/MS Fenantren 0.21 ±0.042 GC/MS Fluoranten 0.36 ±0.072 GC/MS Fluoren <0.03 ± GC/MS Pyren 0.31 ±0.062 Beräknad PAH-M,summa 0.91 GC/MS Benso(a)antracen 0.17 ±0.034 GC/MS Benso(a)pyren 0.16 ±0.032 GC/MS Benso(b)fluoranten 0.21 ±0.042 GC/MS Benso(k)fluoranten ±0.014 GC/MS Benso(ghi)perylen 0.12 ±0.024 GC/MS Chrysen/Trifenylen 0.18 ±0.036 GC/MS Dibenso(a,h)antracen <0.03 ± GC/MS Indeno(1,2,3-cd)pyren ±0.017 Beräknad PAH-H,summa 0.99 Beräknad PAH,summa cancerogena 0.87 Beräknad PAH,summa övriga 1.1 HS-GC/MS Alifater >C5-C8 <3 ±0.90 HS-GC/MS Alifater >C8-C10 <5 ±1.5 GC/MS Alifater >C10-C12 <10 ±3.0 GC/MS Alifater >C12-C16 <10 ±3.0 Beräknad Alifater summa >C5-C16 <10 GC/MS Alifater >C16-C35 13 ±4.5 GC/MS Aromater >C8-C10 <1 ±0.30 Analys av metaller: provet är uppslutet med kungsvatten (återloppskokning) - SS-EN Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. (forts.) Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

22 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING 1006 ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare SWECO Environment AB Kungsgatan HELSINGBORG Sida 2 (2) Avser Projekt Projekt : Konsult/ProjNr : Josefin Andersson Provtyp : Mark Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : 1503_ Provtagningsdjup : - Provtagare : Josefin Andersson Ankomstdatum : Ankomsttidpunkt : 2330 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet GC/MS Aromater >C10-C16 <1 ±0.30 GC/MS Aromater >C16-C35 <1 ±0.30 HS-GC/MS Bensen <0.003 ± HS-GC/MS Toluen <0.1 ±0.030 HS-GC/MS Etylbensen <0.1 ±0.030 Beräknad Xylener <0.1 Beräknad TEX, Summa <0.15 SS-ISO :2004 Kvicksilver, Hg ±0.022 Analys av metaller: provet är uppslutet med kungsvatten (återloppskokning) - SS-EN Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. Linköping Rapporten har granskats och godkänts av Britt Karlsson Granskningsansvarig Kontrollnr Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

23 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING 1006 ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare SWECO Environment AB Kungsgatan HELSINGBORG Sida 1 (1) Avser Projekt Projekt : Konsult/ProjNr : Josefin Andersson Provtyp : Mark Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : 1505_ Provtagningsdjup : - Provtagare : Josefin Andersson Ankomstdatum : Ankomsttidpunkt : 2330 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet SS-ISO :1995 Torrsubstans 81.1 ±8.11 % GC/MS Acenaften <0.03 ± GC/MS Acenaftylen <0.03 ± GC/MS Naftalen <0.03 ± Beräknad PAH-L,summa <0.03 GC/MS Antracen <0.03 ± GC/MS Fenantren <0.03 ± GC/MS Fluoranten <0.03 ± GC/MS Fluoren <0.03 ± GC/MS Pyren <0.03 ± Beräknad PAH-M,summa <0.05 GC/MS Benso(a)antracen <0.03 ± GC/MS Benso(a)pyren <0.03 ± GC/MS Benso(b)fluoranten <0.03 ± GC/MS Benso(k)fluoranten <0.03 ± GC/MS Benso(ghi)perylen <0.03 ± GC/MS Chrysen/Trifenylen <0.03 ± GC/MS Dibenso(a,h)antracen <0.03 ± GC/MS Indeno(1,2,3-cd)pyren <0.03 ± Beräknad PAH-H,summa <0.08 Beräknad PAH,summa cancerogena <0.2 Beräknad PAH,summa övriga <0.3 Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. Linköping Rapporten har granskats och godkänts av Britt Karlsson Granskningsansvarig Kontrollnr Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

24 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING 1006 ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare SWECO Environment AB Kungsgatan HELSINGBORG Sida 1 (2) Avser Projekt Projekt : Konsult/ProjNr : Josefin Andersson Provtyp : Mark Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : 1506_ Provtagningsdjup : - Provtagare : Josefin Andersson Ankomstdatum : Ankomsttidpunkt : 2330 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet SS-ISO :1995 Torrsubstans 83.9 ±8.39 % GC/MS Acenaften <0.03 ± GC/MS Acenaftylen <0.03 ± GC/MS Naftalen <0.03 ± Beräknad PAH-L,summa <0.03 GC/MS Antracen <0.03 ± GC/MS Fenantren <0.03 ± GC/MS Fluoranten ± GC/MS Fluoren <0.03 ± GC/MS Pyren ± Beräknad PAH-M,summa GC/MS Benso(a)antracen <0.03 ± GC/MS Benso(a)pyren <0.03 ± GC/MS Benso(b)fluoranten <0.03 ± GC/MS Benso(k)fluoranten <0.03 ± GC/MS Benso(ghi)perylen <0.03 ± GC/MS Chrysen/Trifenylen <0.03 ± GC/MS Dibenso(a,h)antracen <0.03 ± GC/MS Indeno(1,2,3-cd)pyren <0.03 ± Beräknad PAH-H,summa <0.08 Beräknad PAH,summa cancerogena <0.2 Beräknad PAH,summa övriga <0.3 HS-GC/MS Alifater >C5-C8 <3 ±0.90 HS-GC/MS Alifater >C8-C10 <5 ±1.5 GC/MS Alifater >C10-C12 <10 ±3.0 GC/MS Alifater >C12-C16 <10 ±3.0 Beräknad Alifater summa >C5-C16 <10 GC/MS Alifater >C16-C35 18 ±4.5 GC/MS Aromater >C8-C10 <1 ±0.30 Analys av metaller: provet är uppslutet med kungsvatten (återloppskokning) - SS-EN Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. (forts.) Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

25 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING 1006 ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare SWECO Environment AB Kungsgatan HELSINGBORG Sida 2 (2) Avser Projekt Projekt : Konsult/ProjNr : Josefin Andersson Provtyp : Mark Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : 1506_ Provtagningsdjup : - Provtagare : Josefin Andersson Ankomstdatum : Ankomsttidpunkt : 2330 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet GC/MS Aromater >C10-C16 <1 ±0.30 GC/MS Aromater >C16-C35 <1 ±0.30 HS-GC/MS Bensen <0.003 ± HS-GC/MS Toluen <0.1 ±0.030 HS-GC/MS Etylbensen <0.1 ±0.030 Beräknad Xylener <0.1 Beräknad TEX, Summa <0.15 SS-ISO :2004 Kvicksilver, Hg ±0.014 Analys av metaller: provet är uppslutet med kungsvatten (återloppskokning) - SS-EN Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. Linköping Rapporten har granskats och godkänts av Britt Karlsson Granskningsansvarig Kontrollnr Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

26 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING 1006 ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare SWECO Environment AB Kungsgatan HELSINGBORG Sida 1 (2) Avser Projekt Projekt : Konsult/ProjNr : Josefin Andersson Provtyp : Mark Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : 1507_ Provtagningsdjup : - Provtagare : Josefin Andersson Ankomstdatum : Ankomsttidpunkt : 2330 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet SS-ISO :1995 Torrsubstans 84.7 ±8.47 % GC/MS Acenaften <0.03 ± GC/MS Acenaftylen <0.03 ± GC/MS Naftalen <0.03 ± Beräknad PAH-L,summa <0.03 GC/MS Antracen <0.03 ± GC/MS Fenantren <0.03 ± GC/MS Fluoranten ± GC/MS Fluoren <0.03 ± GC/MS Pyren ± Beräknad PAH-M,summa GC/MS Benso(a)antracen <0.03 ± GC/MS Benso(a)pyren <0.03 ± GC/MS Benso(b)fluoranten ± GC/MS Benso(k)fluoranten <0.03 ± GC/MS Benso(ghi)perylen <0.03 ± GC/MS Chrysen/Trifenylen <0.03 ± GC/MS Dibenso(a,h)antracen <0.03 ± GC/MS Indeno(1,2,3-cd)pyren <0.03 ± Beräknad PAH-H,summa <0.08 Beräknad PAH,summa cancerogena <0.2 Beräknad PAH,summa övriga <0.3 HS-GC/MS Alifater >C5-C8 <3 ±0.90 HS-GC/MS Alifater >C8-C10 <5 ±1.5 GC/MS Alifater >C10-C12 <10 ±3.0 GC/MS Alifater >C12-C16 <10 ±3.0 Beräknad Alifater summa >C5-C16 <10 GC/MS Alifater >C16-C35 22 ±5.5 GC/MS Aromater >C8-C10 <1 ±0.30 Analys av metaller: provet är uppslutet med kungsvatten (återloppskokning) - SS-EN Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. (forts.) Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

27 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING 1006 ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare SWECO Environment AB Kungsgatan HELSINGBORG Sida 2 (2) Avser Projekt Projekt : Konsult/ProjNr : Josefin Andersson Provtyp : Mark Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : 1507_ Provtagningsdjup : - Provtagare : Josefin Andersson Ankomstdatum : Ankomsttidpunkt : 2330 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet GC/MS Aromater >C10-C16 <1 ±0.30 GC/MS Aromater >C16-C35 <1 ±0.30 HS-GC/MS Bensen <0.003 ± HS-GC/MS Toluen <0.1 ±0.030 HS-GC/MS Etylbensen <0.1 ±0.030 Beräknad Xylener <0.1 Beräknad TEX, Summa <0.15 SS-ISO :2004 Kvicksilver, Hg ±0.011 Analys av metaller: provet är uppslutet med kungsvatten (återloppskokning) - SS-EN Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. Linköping Rapporten har granskats och godkänts av Britt Karlsson Granskningsansvarig Kontrollnr Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.
