ÖVERSIKTLIG MARKPROVTAGNING VID KVARTERET HJORTEN

Transkript

1 ARVIKA FASTIGHET AB A Ar ÖVERSIKTLIG MARKPROVTAGNING VID KVARTERET HJORTEN

2 ÖVERSIKTLIG MARKPROVTAGNING VID KVARTERET HJORTEN KUND Arvika Fastighets AB Administration Arvika (Besöksadress: Östra Esplanaden 5) KONSULT WSP Process Box 913, Arvika Tel: wsp.com KONTAKTPERSONER Lennart Gustafsson, Teknisk chef, Arvika Fastighet AB UPPDRAGSNAMN Arvika Fastighet Hjorten Holger Torstensson, UPPDRAGSNUMMER FÖRFATTARE Holger Torstensson DATUM ÄNDRINGSDATUM Granskad av Godkänd av Arvika Fastighet Hjorten

3 INNEHÅLL 1 UPPDRAG 5 2 BAKGRUND 6 3 TIDIGARE UTREDNINGAR 8 4 PROVTAGNING Arvika Fastighet Hjorten 3

4 Arvika Fastighet Hjorten SAMMANFATTNING

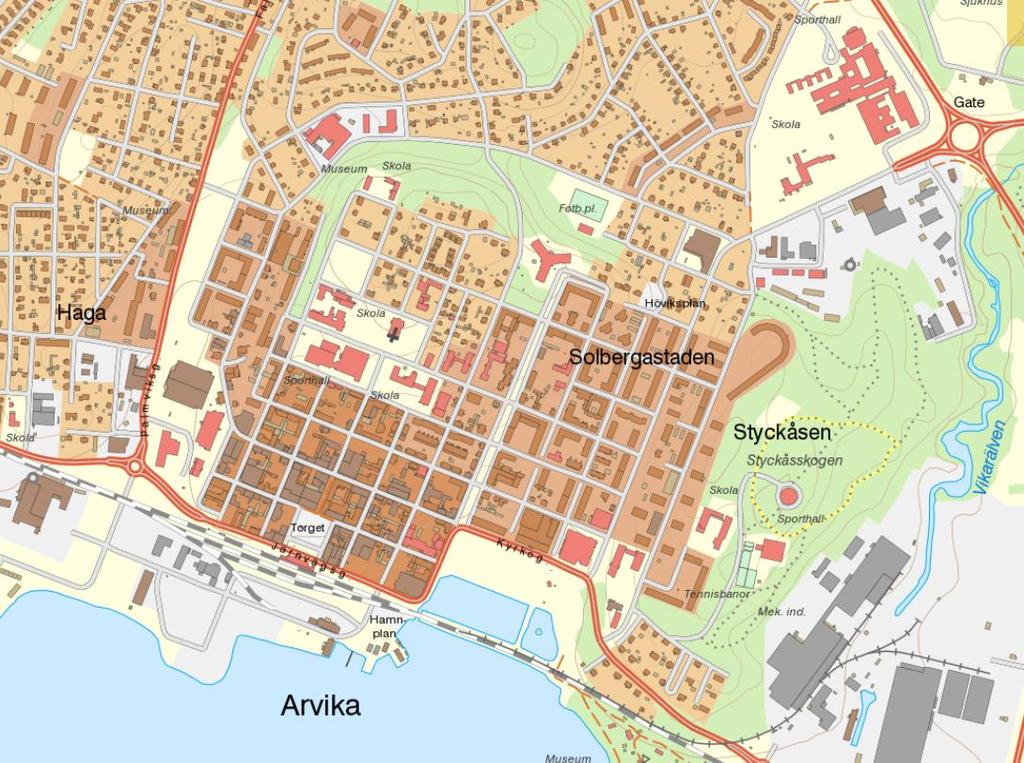

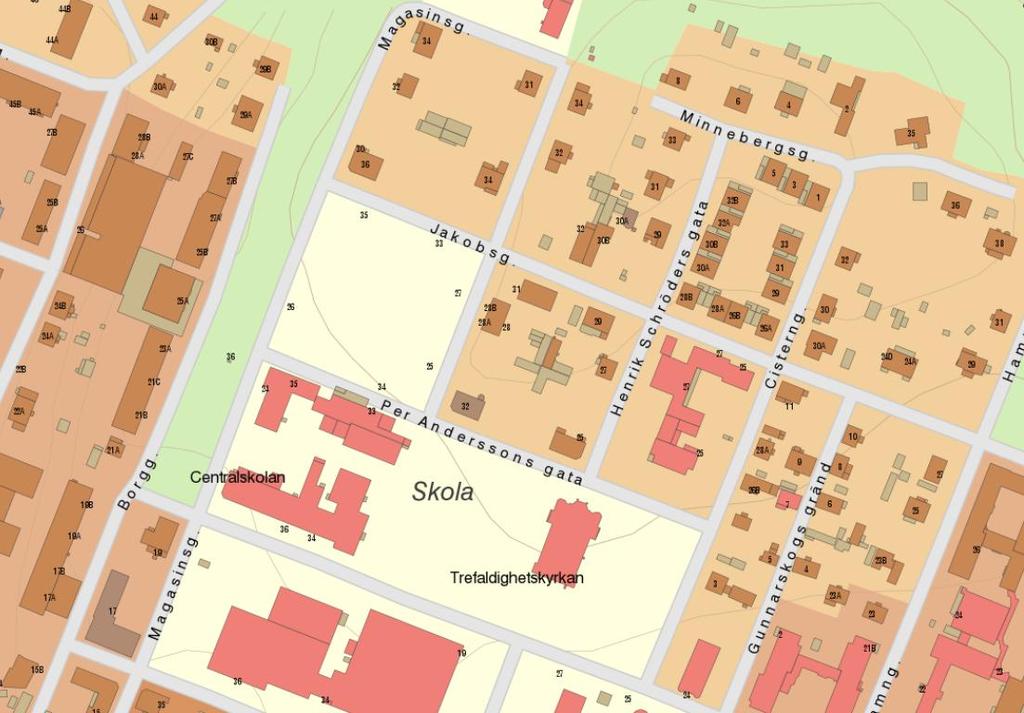

5 1 UPPDRAG WSP har på uppdrag av Arvika Fastighet utfört översiktlig provtagning av jord på kvarteret Hjorten, vilket omfattar fastigheterna Hjorten 1, 2, 3 och 4 (Figur 1 och Figur 2). Figur 1. Kvarteret Hjorten Arvika (markerad med röd ring). Kartutdrag från VISS Figur 2. Fastigheterna Hjorten 1-4 i kvarteret Hjorten i Arvika (markerad med röd ring). Kartutdrag från VISS.

6 2 BAKGRUND Arvika Fastighet avser att bygga en ny högstadieskola i kvarteret Hjorten i Arvika. För att möjliggöra byggnation på den aktuella tomten som för närvarande utgör fotbollsplan kommer en ny detaljplan för området att tas fram. Då markanvändning kommer att ändras och då gräv- och schaktarbeten kommer att utföras i området skall området kontrolleras med avseende på markföroreningar. Kvarteret Hjorten omfattar fyra fastigheter Hjorten 1-4 (Figur 2), som är kvadratiska och lika stora. Innan området iordningställdes till fotbollsplan (grusplan) var tomterna bebyggda. Bland annat var bryggeriet Jösse, hotell Jössegården och bostadshus belägna på tomten. I Arvika bildarkiv finns flera foton från kvarteret Hjorten. Ett foto visar bryggeriet Jösse och hotell Jössegården (Figur 3) på fastigheterna Hjorten 4 respektive Hjorten 3. På bryggeriet finns ytterligare två bilder. Det ena är från 1933 (Figur 4). På detta kan man se att det fanns en byggnad söder om bryggeriet. Vidare finns foto på bostadshus på fastigheten Hjorten 1 (Figur 5) och Hjorten 2 (Figur 6). I kommunens arkiv finns också ett flygfoto av senare datum (Figur 7). På detta kan man se bryggeriet och bostadshuset på Hjorten 1.Övriga byggnader är rivna. Figur 3. Bryggeriet Jösse (till vänster Hjorten 4) och Hotell Jössegården (till höger, Hjorten 3). Källa Arvika kommun bildarkiv Arvika Fastighet Hjorten

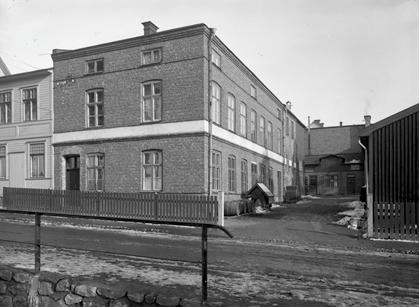

7 Figur 4. Bryggeriet Jösse Arvika Figur 5. Bostadshus på Hjorten 1. Källa Arvika kommun bildarkiv Arvika Fastighet Hjorten 7

8 Figur 6. Cykeljohans hus på fastigheten Hjorten 2. Figur 7. Flygfoto över kvarteret Hjorten. 3 TIDIGARE UTREDNINGAR Inga tidigare miljötekniska markundersökningar har identifierats inom aktuellt objekt. Av en geoteknisk utredning utförd av Sweco 2009 (sju sonderingspunkter varav jordartsbestämning i fem punkter och radonmätning i två punkter) kan bl.a. följande utläsas avseende jordlagerföljder inom objektet: Överst inom området finns en medelfast fyllning bestående av grusig sand och sandigt grus med inslag av silt (ca 0,3 till 1,1 m). I en punkt har tegelrester Arvika Fastighet Hjorten

9 påträffats mellan ca 1,0 m och 1,5 m under markytan. Inom gräsbevuxna ytor finns ca 0,2 m mulljord över fyllningen. Naturligt lagrad jord består av sediment ovan fast friktionsjord på berg. Sedimenten utgörs av finsandig silt och siltig finsand. I en punkt (punkt 5) har ett ca 0,5 m tjockt lager med siltig lera med torrskorpekaraktär påträffats. Sedimentens mäktighet varierar mellan nära noll till ca 1,8 m. Sedimenten överlagrar en fast lagrad sandig siltig morän. Undersökningar har avslutats i fast friktionsjord på mellan ca 0,5 m och 2,1 m djup med stopp mot sten, block eller mot berg. Fri vattenyta har vid undersökningstillfället noterats i provtagningshål på mellan ca 1,7 m och 2,0 m djup under markytan. Enligt radonmätningar utgörs marken av låg till normal radonmark. Figur 8. Provpunkter för markteknisk undersökning Källa Sweco PROVTAGNING Markprovtagning utfördes den 26 februari 2018 med stöd av projektplan (WSP ) som godkänts av Miljöstaben i Arvika. Provtagning utfördes med hjälp av grävmaskin från NCC AB. Grävning utfördes av nio provgropar (1-9). Jordföljder från markprovtagningen redovisas i Tabell 1. Provtagningsplatsernas läge framgår av Figur Arvika Fastighet Hjorten 9

10 Figur 9. Provtagningsplatser för markprovtagning vid kvarteret Hjorten den 26/ Kartutdrag från Sweco (Provpunktsmarkeringar är inlagda av undertecknad.) Arvika Fastighet Hjorten

11 Tabell 1. Jordprover med marklagerföljd och tjocklek som observerades i fält vid prov tagning vid kvarteret Hjorten 26/ (koordinater sweref 99 tm) Provpunkt Marklagerföljd Lagerföljd, [cm] Station 1 Station 2 norr Station 2 söder Station 3 Station 4 Station 5 Station 6 Station 7 Station 8 Station 9 Fyllning grus, sand, lera enstaka tegel Ursprunglig lera/silt Berg Fyllning grus, lera, tegel, rörbit Matjord Ursprunglig silt, fin sand Fyllning grus, lera, tegel, rörbit Fyllning grus, lera, tegel, sten Berg Fyllning grus, lera, tegel, sten Betongfundament, tjärad träflis* Fyllning grus, lera, tegel, sten, glas, plastbit (från bryggeri) Matjord Utfällningsskikt brun-röd/tegelmjöl Ursprunglig lera/silt Fyllning grus, sand, lera, tegel, sten, betong, asfalt) Matjord Ursprunglig lera/silt (mörkt överst) Fyllning grus, sand, lera, sten, tegel Singel (dränering) Matjord+utfällningsskikt under Ursprunglig lera/silt Fyllning grus,sand, matjord, tegel Berg Fyllning sand, lera, sprängsten Berg * provuttag (station 6 endast uttag från övre mörkt skikt 0-2 cm) * 32-90* * 27-67* 67-72* * 25-95* * * * 35-85* * ) * * * (matjord) * 41-71* 71-76* 76-99** * Arvika Fastighet Hjorten 11

12 Tabell 2. Resultat från markanalyser vid Hjorten den 21/ samt gällande riktvärden för känslig markanvändning (KM) och mindre känslig markanvändning (MKM), gulmarkerade värde överstiger riktvärden för känslig markanvändning (KM), blå markerade värden överskrider riktvärden för mindre känslig markanvändning (MKM), enhet mg/kg TS Provets märkning 1-2 Gr 3-4 Gr 5-6 Gr 7-8 Gr 1 Fy 2 Fy 3 Fy KM MKM Torrsubstans (%) 96,2 96,4 97,8 97,7 87,8 89,0 88,5 BETEX Bensen <0,003 <0,003 <0,003 <0,003 <0,003 <0,003 <0,003 0,012 0,04 Toluen <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0, Etylbensen <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0, Xylener <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0, TEX, Summa <0,15 <0,15 <0,15 <0,15 <0,15 <0,15 <0, Olja Alifater >C5-C8 <1,2 <1,2 <1,2 <1,2 <1,2 <1,2 <1, Alifater >C8-C10 <2 <2 <2 <2 <2 <2 < Alifater >C10-C12 <10 <10 <10 <10 <10 <10 < Alifater >C12-C16 <10 <10 <10 <10 <10 <10 < Alifater sum >C5-C16 <10 <10 <10 <10 <10 <10 < Alifater >C16-C35 <10 <10 <10 <10 < Aromater >C8-C10 <1 <1 <1 <1 <1 <1 < Aromater >C10-C16 <1 <1 <1 <1 <1 <1 < Aromater >C16-C35 <1 <1 <1 <1 <1 <1 < PAH PAH-L,summa <0,03 <0,03 <0,03 <0,03 <0,03 0,11 0, PAH-M,summa 0,44 <0,05 <0,05 <0,05 0,29 3,3 2,9 3,5 20 PAH-H,summa 0,30 <0,08 <0,08 <0,08 0,39 3,8 4, PAH,summa cancero 0,26 <0,2 <0,2 <0,2 0,33 3,3 3,4 - - PAH,summa övriga 0,48 <0,3 <0,3 <0,3 0,34 3,9 3,5 - - Metaller Arsenik <2,5 <2,5 <2,5 <2,5 <2,5 <2,5 2, Barium Bly 3,8 4,1 3,5 3,6 6, Kadmium <0,2 <0,2 <0,2 <0,2 <0,2 <0,2 0,23 0,8 12 Kobolt 3,9 4,2 3,7 4,1 4,9 5,7 6, Koppar 9,5 9,6 8,1 9,2 8, Krom 3,8 4,2 3,3 3,5 8,3 6, Nickel 3,5 4,0 3,3 3,4 4,9 5,7 7, Vanadin , Zink Gr = Grus/sand-lager, Fy= Fyllning under grus/sand-lager Arvika Fastighet Hjorten

13 Tabell 3. Resultat från markanalyser vid Hjorten den 21/ samt gällande riktvärden för känslig markanvändning (KM) och mindre känslig markanvändning (MKM), gulmarkerade värde överstiger riktvärden för känslig markanvändning (KM), blå markerade värden överskrider riktvärden för mindre känslig markanvändning (MKM), enhet mg/kg TS Provets märkning 4 Fy 5 Fy 6 Fy 7 Fy 8 Fy 2 Ma 4 Tj KM MKM Torrsubstans (%) 88,1 91,0 86,4 92,0 92,6 69,1 30,6 BETEX Bensen <0,003 0,010 <0,003 <0,003 <0,003 <0,003 <0,003 0,012 0,04 Toluen <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0, Etylbensen <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0, Xylener <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0, TEX, Summa <0,15 <0,15 <0,15 <0,15 <0,15 <0,15 <1,5 - - Olja Alifater >C5-C8 <1,2 <1,2 <1,2 <1,2 <1,2 <1,2 <1, Alifater >C8-C10 <2 <2 <2 <2 <2 <2 < Alifater >C10-C12 <10 <10 <10 <10 <10 <10 < Alifater >C12-C16 <10 <10 <10 <10 <10 <10 < Alifater sum >C5-C16 <10 <10 <10 <10 <10 <10 < Alifater >C16-C35 56 <10 <10 <10 < Aromater >C8-C10 <1 <1 <1 <1 <1 <1 < Aromater >C10-C16 <1 <1 <1 <1 <1 <1 9, Aromater >C16-C35 2,1 1,0 1,2 <1 <1 <1 6, PAH PAH-L,summa 0,36 0,18 <0,03 <0,03 <0,03 <0,03 0, PAH-M,summa 12,1 5,2 0,20 0,079 1,04 0, ,5 20 PAH-H,summa 8,4 5,9 1,1 <0,08 1,3 0,42 6, PAH,summa cancero 7,4 5,0 1,2 <0,2 1,1 0,38 6,0 - - PAH,summa övriga 13,7 6,2 <0,3 <0,3 1,1 0, Metaller Arsenik <2,5 <2,5 <2,5 <2,5 <2,5 <2, Barium Bly , Kadmium 0,38 <0,2 <0,2 <0,2 <0,2 <0,2-0,8 12 Kobolt 6,5 5,6 5,8 5,6 5,6 4, Koppar Krom 9,7 19 5,0 11 1,2 6, Nickel 8,7 6,5 6,3 5,0 4,4 4, Vanadin Zink Fy= Fyllning under grus/sand-lager, Ma = matjordslager, Ut = Utfällningsskikt, Tjärmaterial Arvika Fastighet Hjorten 13
