1 PM GEOTEKNIK ÅRJÄNG BOSTADS AB Töcksfors, Solängen Årjäng kommun UPPDRAGSNUMMER ÖVERSIKTLIG GEOTEKNISK UNDERSÖKNING AVSEENDE NY DETALJPLAN KARLSTAD GEOTEKNIK ANDERS NILSSON / TOMAS NORDLANDER repo001.docx

2 repo001.docx Sweco Sandbäcksgatan 1 Box 385 SE Karlstad, Sverige Telefon +46 (0) Fax +46 (0) Sweco Civil AB Org.nr Styrelsens säte: Stockholm Anders Nilsson Geotekniker Karlstad Telefon direkt +46 (0) anders.b.nilsson@sweco.se

3 Innehållsförteckning 1 Uppdrag 2 2 Befintliga förhållanden och planerad byggnation 2 3 Inmätning och utsättning 3 4 Tidigare utförd undersökning 3 5 Nu utförd geoteknisk undersökning 3 6 Jordlager- och grundvattenförhållanden 3 7 Radon 4 8 Sättningar 4 9 Stabilitet 4 10 Grundläggning 4 11 Markarbeten 4 12 Övrigt 4 Ritningar Plan 1:400 Fristående borrhål 1:100 G01 G02 1(4) repo001.docx PM GEOTEKNIK ÅRJÄNG KOMMUN SENILF p:\2363\ _töcksfors._solängen\000_töcksfors._solängen\10_arbetsmaterial\ _pm_geoteknik.docx

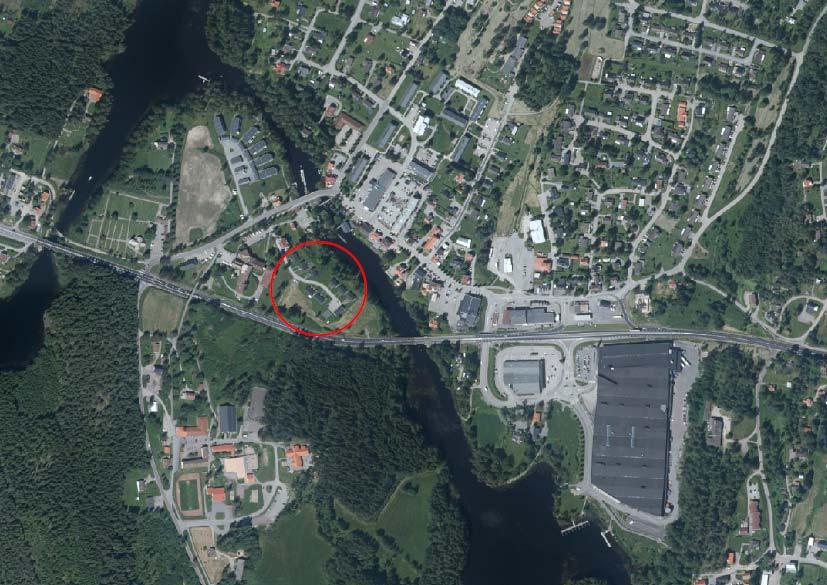

4 1 Uppdrag På uppdrag av Årjängs bostad AB har Sweco genomfört en geoteknisk undersökning för rubricerat objekt. Undersökningen har syftat till att översiktligt kartlägga jordlager- och grundvattenförhållanden och därmed ge de geotekniska förutsättningar för upprättande av ny detaljplan. 2 Befintliga förhållanden och planerad byggnation Aktuellt område ligger i utkanten av Töcksfors samhälle och angränsar mot ett serviceboende i väster, dalslands kanal i öster, E18 i syd och fastigheten Töcksmarks stom 6:17 i norr. Området idag består av befintlig bebyggelse med en gata genom området samt 9 radhus. Området är plant förutom i öster då marken lutar ner mot dalslands kanal. Inom fastighet planeras för bostäder i upp till 3 våningar. 2(4) repo001.docx PM GEOTEKNIK ÅRJÄNG KOMMUN SENILF p:\2363\ _töcksfors._solängen\000_töcksfors._solängen\10_arbetsmaterial\ _pm_geoteknik.docx

5 3 Inmätning och utsättning Utsättning och inmätning av undersökningspunkter har utförts av Andreas Winborg från Årjängs kommun. Koordinatsystem: SWEREF Höjdsystem: RH Tidigare utförd undersökning I området har geotekniska undersökningar tidigare utförts. Resultat från dessa undersökningar har i tillämpliga delar inarbetats i nu föreliggande handling. Följande handling har studerats. Töcksfors 2:14. Översiktlig geoteknisk undersökning, utförd av GEO-gruppen AB. Ärende nummer 01032, daterad Översiktlig kartering av stablitetsförhållanden i Värmlands län, Årjängs kommun, utförd av Sweco Civil AB, daterad Nu utförd geoteknisk undersökning Geoteknisk undersökning har nu utförts i februari 2017 av Marcus Bergwall med borrbandvagn Geotech 604. Undersökningen har omfattat följande: Slagsondering med Ø44 mm och geospets Ø52 mm har utförts i tre punkter för bedömning av djup till förmodat berg/ fast friktionsmaterial. Trycksondering med Ø25 mm och vridenspets (viktsondspets), har utförts i fyra punkter för bedömning av jordens relativa fasthet (lagringstäthet). Störd jordprovtagning med skruvborr Ø60 mm har utförts så djupt som möjligt, i samtliga (7) punkter. Upptagna jordprov har klassificerats direkt i fält med avseende på jordart (benämning). Fri vattenyta har noterats i provtagningshål som en indikation på grundvattenytans läge vid undersökningstillfället. Vid undersökningstillfället observerades även berg i dagen, vilket skissades in ungefärligt på ritning G01. Resultat från utförd undersökning redovisas på till denna handling hörande ritningar. 6 Jordlager- och grundvattenförhållanden Överst har fyllning påträffats, innehållande organiskt material, sand, silt och grus, med en mäktighet mellan ca 0,5-1,3 m. Därefter följer en torrskorpelera/torrskorpesilt på djup mellan ca 1-2,6 m under markytan. Under torrskorpeleran/torrskorpesilt, påträffas en siltig lera/ lerig silt vars mäktighet varierar med mellan ca 0-2 m. På djupet följer sedan en friktionsjord med moränkaraktär, som i sint ur vilar på berg. I en undersökningspunkt påträffades oljelukt ca 1,2 m under markytan. Provtagning och analys redovisas i separat rapport, avseende förorenad mark. 3(4) repo001.docx PM GEOTEKNIK ÅRJÄNG KOMMUN SENILF p:\2363\ _töcksfors._solängen\000_töcksfors._solängen\10_arbetsmaterial\ _pm_geoteknik.docx
