Enstaberga 1:2, Nyköping

Transkript

1 Janssons Bygg i Bettna AB Linköping

2 Datum Uppdragsnummer Lina Sultan Sara Söderlund Lina Sultan Uppdragsledare Handläggare Granskare Linköping Telefon Unr Organisationsnummer

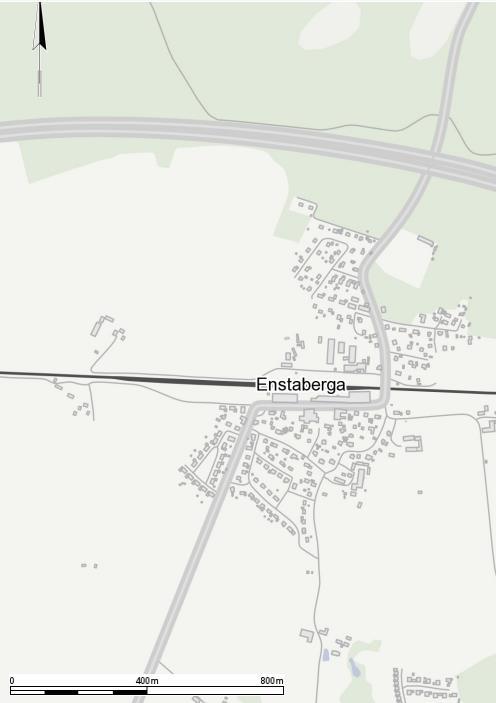

3 o:\sto3\sgm\2017\ enstaberga\3_teknik\n\leverans\ uppdaterat pm markundersökning\markundersökning enstaberga docx 1. Bakgrund och syfte Vid arbete med kommande detaljplan utfördes en behovsbedömning för fastighet Enstaberga 1:2. Bostäder planeras att upprättas på den åkermark som är belägen inom området, och därmed bedömdes det finnas ett behov att undersöka om eventuell spridning av föroreningar skett från den industriverksamhet som gränsar till åkermarken. Undersökningen efterfrågades av Nyköpings kommun, Samhällsbyggnad, och utfördes på uppdrag av Janssons Bygg i Bettna AB. 1.1 Områdesbeskrivning Området är beläget i sydöstra Enstaberga, Nyköpings kommun. Väster om området går Anderbäcksvägen, och i direkt anslutning öster om området ligger en åker. 1.2 Tidigare kända verksamheter Enligt länsstyrelsens EBH-databas har det ca m nordväst om planområdet funnits en bensinstation, placerad i riskklass 4 (liten risk). Väster om planområdet har det enligt EBH-databasen förekommit verkstadsindustri utan halogenerade lösningsmedel, samt bilvårdsanläggning, bilverkstad och åkerier (ej riskklassade). Dessa har dels bedrivits i byggnaden precis väst om planområdet. Vid tillsynsbesök på fastigheten Enstaberga 4:1 (ca 80 m väst om fastigheten Enstaberga 1:2), av SHB Miljöenheten, Nyköpingskommun (diarienummer ), noterar tillsynsmyndigheten kemikalier som de misstänker innehåller TCE (trikloretylen). Det ska enligt EBH-databasen inte ha förekommit halogenerade lösningsmedel i verkstadsindustrin, dock framkommer det inte om det använts inom bilvårdsanläggningen. Lösningsmedel (bl.a. TCE) är en branschtypisk förorening vid tidigare bilvårdsanläggningar. Branschtypiska föroreningar vid områden där bekämpningsmedel använts, som inom åkermark, är vissa metaller, PCB, samt bekämpningsmedel (Miljösamverkan, 2017). 1.3 MIFO fas 1 Ramböll har upprättat en MIFO fas 1 studie av den fastighet som ligger väster om Enstaberga 1:2 (Ramböll, 2017; blanketter A-B och E). Enstaberga 3:1 ligger i direkt anslutning till nya detaljplanen. I MIFO1 framkommer att utifrån de verksamheter som identifierats på fastigheten hamnar fastigheten inom riskklass 3, måttlig risk. Bedömningen utgår ifrån att fastigheteten används som industriområde. 1 av 6 Unr

4 o:\sto3\sgm\2017\ enstaberga\3_teknik\n\leverans\ uppdaterat pm markundersökning\markundersökning enstaberga docx 1.4 Geologi och hydrologi Områdets naturliga jordlager består enligt SGU:s jordartskarta av glacial silt. Enligt SGU:s kartvisare finns inget identifierat grundvattenmagasin i området (SGU, 2017). Inget grundvatten påträffades i provgroparna. 2. Miljöteknisk undersökning Provtagning utfördes den 18 maj Tre provgropar grävdes med hjälp av grävmaskin i gränsen mellan industritomten och åkermarken (se figur 1 och figur 2). Groparna grävdes till ett ungefärligt djup om 1 meter, varpå ett samlingsprov på hela djupet uttogs. Proverna förvarades i av laboratoriet tillhandahållna provkärl och transporterades omgående till laboratoriet för analys. Analyser utfördes av det ackrediterade laboratoriet ALcontrol i Linköping. Jordprover analyserades med avseende på tungmetaller, alifatiska och aromatiska kolväten, PAH och BTEX. Figur 1. Översiktsbild Enstaberga. Provtagningsområdet är markerat med röd cirkel. 2 av 6 Unr

5 o:\sto3\sgm\2017\ enstaberga\3_teknik\n\leverans\ uppdaterat pm markundersökning\markundersökning enstaberga docx R1 R2 R3 Figur 2. Provgroparnas placering. 3. Bedömningsgrunder För riskbedömning av förorenade områden finns vägledningar och en beräkningsmodell framtagen av Naturvårdsverket (2016). Beräkningsmodellen som de generella riktvärdena för förorenade områden är framtagen med beskrivs i Naturvårdsverkets Rapport De generella riktvärdena är utarbetade för att gälla för ett stort antal objekt över hela landet. Naturvårdsverkets generella riktvärden för bedömning av förorenad mark har utarbetats för två olika typer av markanvändning där exponeringsvägar och exponerade grupper samt skyddsvärdet för miljön varierar. De två typerna av markanvändning är - Känslig markanvändning (KM) - Mindre känslig markanvändning (MKM) För KM gäller att markkvaliteten inte begränsar val av markanvändning och de flesta markekosystem samt grundvatten och ytvatten skyddas. Alla grupper av människor (barn, vuxna, äldre) kan vistas permanent inom området under en livstid. För MKM gäller att markkvaliteten begränsar val av markanvändningen. Marken kan exempelvis utnyttjas för kontor, industrier eller vägar. De exponerade grupperna antas vara personer som vistas i området under sin yrkesverksamma tid samt barn och äldre som vistas på området tillfälligt. 3 av 6 Unr

6 o:\sto3\sgm\2017\ enstaberga\3_teknik\n\leverans\ uppdaterat pm markundersökning\markundersökning enstaberga docx Analysresultaten har jämförts med Naturvårdsverkets generella riktvärden för förorenad mark för att bedöma status avseende eventuellt föroreningsinnehåll i jord. Lämplig markanvändning bedöms motsvara KM då bostäder ska byggas på fastigheten. Uppmätta halter har även jämförts med jämförvärdet för mindre än ringa risk (MRR), vilket används för bedömning om återanvändning av avfall i anläggningssyfte (Naturvårdsverket, 2010). 4. Resultat 4.1 Noteringar i fält Fältanteckningar presenteras i bilaga 1. Marken bestod generellt av jordig siltig sand. Vid provpunkt R3 var det skräpigt vid markytan. 4.2 Analysresultat Vid provtagning uppmättes halter över riktvärdet för KM av kadmium, zink och tunga PAH. Halter över riktvärdet för MKM uppmättes av barium och koppar. Dessa uppmättes i provpunkt R3, medan det i provpunkterna R1 och R2 inte påvisades halter över tillämpliga riktvärden (tabell 1). För samtliga analysprotokoll, se bilaga 2. 4 av 6 Unr

7 o:\sto3\sgm\2017\ enstaberga\3_teknik\n\leverans\ uppdaterat pm markundersökning\markundersökning enstaberga docx Tabell 1. Sammanställning av analysresultat. Grön färgmarkering visar på halter över MRR, gul färgmarkering visar halter över riktvärden för KM, orange visar halter över riktvärden för MKM. R1 R2 R3 PARAMETER MRR KM MKM 0-1 m 0-1 m 0-1 m Arsenik ,6 3,3 4,2 Barium Kadmium 0,2 0,8 12 <0,2 <0,2 0,94 Kobolt ,1 6,4 8,3 Krom Koppar Kvicksilver 0,1 0,25 2,5 0,031 0,032 0,065 Molybden ,46 0,6 1,2 Nickel ,4 13 Bly ,3 48 Antimon <1 <1 1,4 Vanadin Zink Alifater >C5-C <1,2 <1,2 <1,2 Alifater >C8-C <2 <2 <2 Alifater >C10-C <10 <10 <10 Alifater >C12-C <10 <10 <10 Alifater >C16-C <10 <10 14 Alifater >C5-C16 <10 <10 <10 Aromater >C8-C <1 <1 <1 Aromater >C10-C <1 <1 <1 Aromater >C16-C <1 <1 <1 PAH, summa canc. <0,2 <0,2 4,5 PAH, summa övriga <0,3 <0,3 2,6 Summa PAH L 0, <0,03 <0,03 <0,03 Summa PAH M 2 3,5 20 <0,05 <0,05 1,7 Summa PAH H 0, <0,08 <0,08 5,3 Bensen 0,012 0,04 <0,003 <0,003 <0,003 Etylbensen <0,1 <0,1 <0,1 M/P/O-Xylen <0,1 <0,1 <0,1 Toluen <0,1 <0,1 <0,1 Summa TEX <0,15 <0,15 <0,15 5. Diskussion Då halter över tillämpliga riktvärden har påträffats bör ytterligare åtgärder utföras. Utifrån föreliggande undersökning går det inte att avgöra om påvisad förorening är en punktförorening som endast återfinns i provpunkt R3, eller om den är utspridd, alternativt om fler platser är punktvis förorenade. Uppmätta halter av barium, kadmium och tunga PAH:er förekommer i halter som kan innebära oacceptabla risker för människors hälsa. Föroreningen bör därför avgränsas, t.ex. genom tätare provtagning, och därefter åtgärdas. Tätare provtagning bedöms främst vara aktuellt runt provpunkt R3, men det går inte att utesluta att punktförorening kan förekomma även kring provpunkt R1 och R2. 5 av 6 Unr

8 o:\sto3\sgm\2017\ enstaberga\3_teknik\n\leverans\ uppdaterat pm markundersökning\markundersökning enstaberga docx Ramböll rekommenderar utökad provtagning, utformad för att kunna bedöma risker och eventuella åtgärder av påvisad förorening. 6. Upplysning Enligt 10 kapitlet 11 miljöbalken ska den som äger eller brukar en fastighet, oavsett om området tidigare ansetts vara förorenat, genast underrätta tillsynsmyndigheten om det upptäcks en förorening på fastigheten. Det kan göras genom att inlämna föreliggande rapport till tillsynsmyndigheten. Vidare är det enligt 28 förordning om miljöfarlig verksamhet och hälsoskydd förbjudet att utan anmälan till tillsynsmyndigheten vidta en åtgärd som kan medföra ökad risk för spridning eller exponering av förorening om denna risk inte bedöms som ringa. Vid borttransport av massor från fastigheten ska därför en anmälan om efterbehandling inlämnas till tillsynsmyndigheten. Detta gäller samtliga massor då halter över MRR påträffats. 7. Referenser Miljösamverkan, Nedläggning av verksamheter Branschlista. av verksamheter Naturvårdsverket, Återvinning av avfall i anläggningsarbeten. Handbok 2010:1. ISBN Naturvårdsverket, Generella riktvärden för förorenad mark Modellbeskrivning och vägledning, rapport Ramböll, MIFO fas 1, Enstaberga 3:1, Nyköpings kommun. Blankett A-B och E SGU, SGU Kartvisare av 6 Unr

9 o:\sto3\sgm\2017\ enstaberga\3_teknik\n\dokument\beskrivningar\fältdagbok docx Linköping T: Teknikområde Uppdrag Fältprotokoll Dokument nummer sasnse Handläggare Sara Söderlund Datum Uppdragsnummer Sida/Sidor Status Ändringsdatum Bet. 1/1 Datum Provpunkt Djup Jordart Kommentar R1 0-1 m Gräs sisa R2 0-1 m Gräs Jordigt. sisa R3 0-1 m Gräs Jordigt. (si?)sa Skräpigt ovan jord. R1 R2 R3 Fältprotokoll

10 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare LINKÖPING Sida 1 (2) Avser Mark Konsult/ProjNr Provtyp : Enstaberga : Sara Söderlund : Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : R1 0-1m Provtagningsdjup : 0-1 m Provtagare : - Ankomstdatum : Ankomsttidpunkt : 1450 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet SS-ISO :1995 Torrsubstans 83.5 ±8.35 % EN 16174,EN ISO Antimon, Sb <1 ±0.30 EN 16173,EN ISO Arsenik, As 3.6 ±0.75 EN 16173,EN ISO Barium, Ba 65 ±13 EN 16173,EN ISO Bly, Pb 15 ±3.0 EN 16173,EN ISO Kadmium, Cd <0.2 ±0.060 EN 16173,EN ISO Kobolt, Co 7.1 ±1.4 EN 16173,EN ISO Koppar, Cu 17 ±3.4 EN 16173,EN ISO Krom, Cr 24 ±4.8 EN 16173,ISO Kvicksilver, Hg ±0.008 EN 16174,EN ISO Molybden, Mo 0.46 ±0.12 EN 16173,EN ISO Nickel, Ni 11 ±2.2 EN 16173,EN ISO Vanadin, V 29 ±5.8 EN 16173,EN ISO Zink, Zn 67 ±17 SS-EN ISO 22155:2016 mod Alifater >C5-C8 <1.2 ±0.54 SS-EN ISO 22155:2016 mod Alifater >C8-C10 <2 ±0.60 GC-MS, egen metod Alifater >C10-C12 <10 ±3.0 GC-MS, egen metod Alifater >C12-C16 <10 ±3.0 Beräknad Alifater summa >C5-C16 <10 GC-MS, egen metod Alifater >C16-C35 <10 ±4.5 GC-MS, egen metod Aromater >C8-C10 <1 ±0.30 GC-MS, egen metod Aromater >C10-C16 <1 ±0.30 GC-MS, egen metod Aromater >C16-C35 <1 ±0.30 SS-EN ISO 22155:2016 mod Bensen <0.003 ± SS-EN ISO 22155:2016 mod Toluen <0.1 ±0.040 SS-EN ISO 22155:2016 mod Etylbensen <0.1 ±0.030 Beräknad Xylener <0.1 Beräknad TEX, Summa <0.15 GC-MS, egen metod Acenaften <0.03 ± GC-MS, egen metod Acenaftylen <0.03 ± GC-MS, egen metod Naftalen <0.03 ± Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. (forts.) Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

11 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare LINKÖPING Sida 2 (2) Avser Mark Konsult/ProjNr Provtyp : Enstaberga : Sara Söderlund : Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : R1 0-1m Provtagningsdjup : 0-1 m Provtagare : - Ankomstdatum : Ankomsttidpunkt : 1450 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet Beräknad PAH-L,summa <0.03 GC-MS, egen metod Antracen <0.03 ± GC-MS, egen metod Fenantren <0.03 ± GC-MS, egen metod Fluoranten <0.03 ± GC-MS, egen metod Fluoren <0.03 ± GC-MS, egen metod Pyren <0.03 ± Beräknad PAH-M,summa <0.05 GC-MS, egen metod Benso(a)antracen <0.03 ± GC-MS, egen metod Benso(a)pyren <0.03 ± GC-MS, egen metod Benso(b)fluoranten <0.03 ± GC-MS, egen metod Benso(k)fluoranten <0.03 ± GC-MS, egen metod Benso(ghi)perylen <0.03 ± GC-MS, egen metod Chrysen/Trifenylen <0.03 ± GC-MS, egen metod Dibenso(a,h)antracen <0.03 ± GC-MS, egen metod Indeno(1,2,3-cd)pyren <0.03 ± Beräknad PAH-H,summa <0.08 Beräknad PAH,summa cancerogena <0.2 Beräknad PAH,summa övriga <0.3 Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. Linköping Rapporten har granskats och godkänts av Patric Eklundh Laboratoriechef Kontrollnr Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

12 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare LINKÖPING Sida 1 (2) Avser Mark Konsult/ProjNr Provtyp : Enstaberga : Sara Söderlund : Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : R2 0-1m Provtagningsdjup : 0-1 m Provtagare : - Ankomstdatum : Ankomsttidpunkt : 1450 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet SS-ISO :1995 Torrsubstans 83.5 ±8.35 % EN 16174,EN ISO Antimon, Sb <1 ±0.30 EN 16173,EN ISO Arsenik, As 3.3 ±0.75 EN 16173,EN ISO Barium, Ba 57 ±11 EN 16173,EN ISO Bly, Pb 9.3 ±1.9 EN 16173,EN ISO Kadmium, Cd <0.2 ±0.060 EN 16173,EN ISO Kobolt, Co 6.4 ±1.3 EN 16173,EN ISO Koppar, Cu 14 ±2.8 EN 16173,EN ISO Krom, Cr 20 ±4.0 EN 16173,ISO Kvicksilver, Hg ±0.008 EN 16174,EN ISO Molybden, Mo 0.60 ±0.12 EN 16173,EN ISO Nickel, Ni 9.4 ±1.9 EN 16173,EN ISO Vanadin, V 25 ±5.0 EN 16173,EN ISO Zink, Zn 56 ±14 SS-EN ISO 22155:2016 mod Alifater >C5-C8 <1.2 ±0.54 SS-EN ISO 22155:2016 mod Alifater >C8-C10 <2 ±0.60 GC-MS, egen metod Alifater >C10-C12 <10 ±3.0 GC-MS, egen metod Alifater >C12-C16 <10 ±3.0 Beräknad Alifater summa >C5-C16 <10 GC-MS, egen metod Alifater >C16-C35 <10 ±4.5 GC-MS, egen metod Aromater >C8-C10 <1 ±0.30 GC-MS, egen metod Aromater >C10-C16 <1 ±0.30 GC-MS, egen metod Aromater >C16-C35 <1 ±0.30 SS-EN ISO 22155:2016 mod Bensen <0.003 ± SS-EN ISO 22155:2016 mod Toluen <0.1 ±0.040 SS-EN ISO 22155:2016 mod Etylbensen <0.1 ±0.030 Beräknad Xylener <0.1 Beräknad TEX, Summa <0.15 GC-MS, egen metod Acenaften <0.03 ± GC-MS, egen metod Acenaftylen <0.03 ± GC-MS, egen metod Naftalen <0.03 ± Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. (forts.) Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

13 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare LINKÖPING Sida 2 (2) Avser Mark Konsult/ProjNr Provtyp : Enstaberga : Sara Söderlund : Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : R2 0-1m Provtagningsdjup : 0-1 m Provtagare : - Ankomstdatum : Ankomsttidpunkt : 1450 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet Beräknad PAH-L,summa <0.03 GC-MS, egen metod Antracen <0.03 ± GC-MS, egen metod Fenantren <0.03 ± GC-MS, egen metod Fluoranten <0.03 ± GC-MS, egen metod Fluoren <0.03 ± GC-MS, egen metod Pyren <0.03 ± Beräknad PAH-M,summa <0.05 GC-MS, egen metod Benso(a)antracen <0.03 ± GC-MS, egen metod Benso(a)pyren <0.03 ± GC-MS, egen metod Benso(b)fluoranten <0.03 ± GC-MS, egen metod Benso(k)fluoranten <0.03 ± GC-MS, egen metod Benso(ghi)perylen <0.03 ± GC-MS, egen metod Chrysen/Trifenylen <0.03 ± GC-MS, egen metod Dibenso(a,h)antracen <0.03 ± GC-MS, egen metod Indeno(1,2,3-cd)pyren <0.03 ± Beräknad PAH-H,summa <0.08 Beräknad PAH,summa cancerogena <0.2 Beräknad PAH,summa övriga <0.3 Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. Linköping Rapporten har granskats och godkänts av Patric Eklundh Laboratoriechef Kontrollnr Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

14 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare LINKÖPING Sida 1 (2) Avser Mark Konsult/ProjNr Provtyp : Enstaberga : Sara Söderlund : Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : R3 0-1m Provtagningsdjup : 0-1 m Provtagare : - Ankomstdatum : Ankomsttidpunkt : 1450 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet SS-ISO :1995 Torrsubstans 79.9 ±7.99 % EN 16174,EN ISO Antimon, Sb 1.4 ±0.30 EN 16173,EN ISO Arsenik, As 4.2 ±0.84 EN 16173,EN ISO Barium, Ba 600 ±120 EN 16173,EN ISO Bly, Pb 48 ±9.6 EN 16173,EN ISO Kadmium, Cd 0.94 ±0.19 EN 16173,EN ISO Kobolt, Co 8.3 ±1.7 EN 16173,EN ISO Koppar, Cu 780 ±160 EN 16173,EN ISO Krom, Cr 31 ±6.2 EN 16173,ISO Kvicksilver, Hg ±0.016 EN 16174,EN ISO Molybden, Mo 1.2 ±0.24 EN 16173,EN ISO Nickel, Ni 13 ±2.6 EN 16173,EN ISO Vanadin, V 32 ±6.4 EN 16173,EN ISO Zink, Zn 370 ±93 SS-EN ISO 22155:2016 mod Alifater >C5-C8 <1.2 ±0.54 SS-EN ISO 22155:2016 mod Alifater >C8-C10 <2 ±0.60 GC-MS, egen metod Alifater >C10-C12 <10 ±3.0 GC-MS, egen metod Alifater >C12-C16 <10 ±3.0 Beräknad Alifater summa >C5-C16 <10 GC-MS, egen metod Alifater >C16-C35 14 ±4.5 GC-MS, egen metod Aromater >C8-C10 <1 ±0.30 GC-MS, egen metod Aromater >C10-C16 <1 ±0.30 GC-MS, egen metod Aromater >C16-C35 <1 ±0.30 SS-EN ISO 22155:2016 mod Bensen <0.003 ± SS-EN ISO 22155:2016 mod Toluen <0.1 ±0.040 SS-EN ISO 22155:2016 mod Etylbensen <0.1 ±0.030 Beräknad Xylener <0.1 Beräknad TEX, Summa <0.15 GC-MS, egen metod Acenaften <0.03 ± GC-MS, egen metod Acenaftylen <0.03 ± GC-MS, egen metod Naftalen <0.03 ± Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. (forts.) Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

15 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare LINKÖPING Sida 2 (2) Avser Mark Konsult/ProjNr Provtyp : Enstaberga : Sara Söderlund : Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : R3 0-1m Provtagningsdjup : 0-1 m Provtagare : - Ankomstdatum : Ankomsttidpunkt : 1450 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet Beräknad PAH-L,summa <0.03 GC-MS, egen metod Antracen ± GC-MS, egen metod Fenantren ±0.018 GC-MS, egen metod Fluoranten 0.58 ±0.12 GC-MS, egen metod Fluoren <0.03 ± GC-MS, egen metod Pyren 1.0 ±0.20 Beräknad PAH-M,summa 1.7 GC-MS, egen metod Benso(a)antracen 0.49 ±0.098 GC-MS, egen metod Benso(a)pyren 0.75 ±0.15 GC-MS, egen metod Benso(b)fluoranten 1.4 ±0.28 GC-MS, egen metod Benso(k)fluoranten 0.45 ±0.090 GC-MS, egen metod Benso(ghi)perylen 0.87 ±0.17 GC-MS, egen metod Chrysen/Trifenylen 0.61 ±0.12 GC-MS, egen metod Dibenso(a,h)antracen ±0.016 GC-MS, egen metod Indeno(1,2,3-cd)pyren 0.70 ±0.14 Beräknad PAH-H,summa 5.3 Beräknad PAH,summa cancerogena 4.5 Beräknad PAH,summa övriga 2.6 Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. Linköping Rapporten har granskats och godkänts av Patric Eklundh Laboratoriechef Kontrollnr Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.
