ÖVERSIKTLIG MILJÖTEKNISK MARKUNDERSÖKNING, VALLSBERG 7:15

Transkript

1 Rapport ÖVERSIKTLIG MILJÖTEKNISK MARKUNDERSÖKNING, VALLSBERG 7:

2 UPPDRAG , Översiktlig Miljöutredning, Väderstad Titel på rapport: Översiktlig miljöteknisk markundersökning, Vallsberg 7:15 Status: Slutlig Datum: MEDVERKANDE Beställare: Kontaktperson: Mjölby kommun Jonas Loiske Konsult: Uppdragsansvarig: Handläggare: Miljöprovtagare: Kvalitetsgranskare: Grävmaskinist: Tyréns AB Charlotte Ohlsson Urban Hilbrand, Hilbands Maskin AB Uppdragsansvarig: Datum: Handlingen granskad av: Charlotte Ohlsson Datum: Tyréns AB Box Linköping Besök: S:t Larsgatan 30, 3 trappor Tel: Säte: Stockholm Org.nr:

3 INNEHÅLLSFÖRTECKNING 1 INLEDNING BAKGRUND SYFTE MED PROVTAGNING TIDIGARE UTREDNINGAR OMGIVNINGSFÖRHÅLLANDEN GENERELL OMRÅDESBESKRIVNING BESKRIVNING AV UNDERSÖKNINGSOMRÅDET OCH NUVARANDE VERKSAMHET KÄNSLIGHET OCH SKYDDSVÄRDE VERKSAMHETSHISTORIK UNDERSÖKTA FÖRORENINGAR BEDÖMNINGSGRUNDER BEDÖMNINGSGRUNDER FÖR JORD GENERELLA RIKTVÄRDEN GENOMFÖRANDE UNDERSÖKNINGENS OMFATTNING PLACERING AV PROVTAGNINGSPUNKTER PROVTAGNINGSMETOD OCH PROVHANTERING POSITIONSBESTÄMNING OCH AVVÄGNING ANALYSPROGRAM RESULTAT JORD SLUTSATSER OCH REKOMMENDATIONER REFERENSER... 9 Bilagor Bilaga 1 Bilaga 2 Bilaga 3 Provtagningsprotokoll Planritning med provtagningspunkter Analysprotokoll Uppdrag: , Översiktlig Miljöutredning, Väderstad (9)

4 1 INLEDNING 1.1 BAKGRUND I samband med en tillbyggnad av konditoriet i Väderstad på fastigheten Vallsberg 7:15 har Tyréns AB fått i uppdrag av Mjölby kommun att undersöka en del av fastigheten för att utreda om en tidigare bensinmack i nära anslutning till konditoriet har orsakat föroreningar. 1.2 SYFTE MED PROVTAGNING Syftet med undersökningen var att klargöra om fastigheten är förorenad. 2 TIDIGARE UTREDNINGAR Några tidigare miljötekniska utredningar av undersökningsområdet är inte kända. 3 OMGIVNINGSFÖRHÅLLANDEN 3.1 GENERELL OMRÅDESBESKRIVNING Undersökningsområdet är beläget i Väderstads centrala delar på Vallsbergsvägen 14 (figur 1). Ytliga jordlager inom området utgörs enligt SGU:s jordartskarta av sandig morän. Figur 1. Undersökningsområdet är markerat med blått och området för den tidigare bensinmacken är markerat med rött ( Eniro/Krak/Geodatastyrelsen. Karttakeskus. Lantmäteriet). Uppdrag: , Översiktlig Miljöutredning, Väderstad (9)

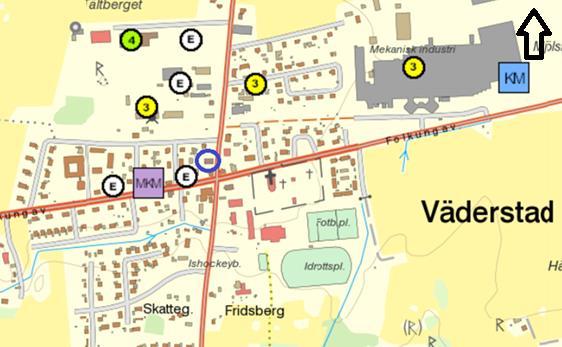

5 3.2 BESKRIVNING AV UNDERSÖKNINGSOMRÅDET OCH NUVARANDE VERKSAMHET Undersökningsområdet utgörs av en gräsyta och tillhör trädgården till konditoriet. Omkringliggande fastigheter utgörs av bostäder. Enligt EBH-databasen har det tidigare funnits en ej riskklassad bensinmack inom fastigheten Vallsberg 7:21 (figur 2). Enligt uppgifter från Mjölby kommun ska den ha varit i drift mellan år 1930 och Vid bensinmacken fanns två nedgrävda cisterner för två typer av bensin och diesel som har grävts upp. Det är för Tyréns okänt när cisternerna grävdes upp. Den före detta drivmedelsanläggningen är belägen ca 30 meter från konditoriets planområde. Under sommaren 2017 har det grävts på konditoriets planområde och enligt Mjölby kommun har det inte rapporterats något om lukter i samband med grävningen. Ca 150 meter väster om undersökningsområdet finns en nedlagd drivmedelsanläggning som är utredd av SPIMFAB och marken har klassats till mindre känslig markanvändning (MKM) (figur 2). Ca 200 meter väster respektive norr om undersökningsområdet finns två ej riskklassade objekt i form av verkstadsindustri som inte har hanterat halogenerade lösningsmedel. Ytterligare ett ej riskklassat objekt finns ca 300 meter norr om undersökningsområdet i form av bilvårdsanläggning, bilverkstad och åkeri. Ca 200 meter nordväst respektive nordöst om undersökningsområdet finns två kvarnar som har haft betning av säd och tillhör riskklass 3. Ett objekt i riskklass 4 i form av verkstadsindustri finns ca 300 meter nordväst om undersökningsområdet. Figur 2. Karta med misstänkta markföroreningar. Röd etta innebär mycket hög risk, orange tvåa hög risk, gul trea måttlig hög risk, grön fyra liten risk. E innebär att objekten inte riskbedömts. Aktuellt undersökningsområde ungefärliga läge är markerat med blått. Efter Länsstyrelsen. Skala ca 1: KÄNSLIGHET OCH SKYDDSVÄRDE Ca 1 kilometer söder om Väderstad finns hagmark och lövskog som ingår i länsstyrelsens naturvårdsprogram. 4 VERKSAMHETSHISTORIK Ingen tidigare verksamhet som kan misstänkas ha orsakat markföroreningar är känd på undersökningsområdet. Uppdrag: , Översiktlig Miljöutredning, Väderstad (9)

6 5 UNDERSÖKTA FÖRORENINGAR De undersökta föroreningarna i jord utgörs av petroleum och PAH eftersom de kan förekomma i anslutning till drivmedelsanläggningar. 6 BEDÖMNINGSGRUNDER 6.1 BEDÖMNINGSGRUNDER FÖR JORD GENERELLA RIKTVÄRDEN Riktvärden är ett hjälpmedel för utvärdering av förorenade områden och indikerar föroreningsnivåer som inte innebär oacceptabla risker för människor och miljö. För markföroreningar har Naturvårdsverket tagit fram generella riktvärden för två typer av markanvändning, Känslig Markanvändning (KM) och Mindre Känslig Markanvändning (MKM), (Naturvårdsverket, 2009). Beroende på hur vissa utvalda skyddsobjekt beaktas kan riktvärden för KM eller MKM användas (tabell 1). I denna undersökning tillämpas riktvärdet för MKM (tabell 2). Tabell 1. Kriterier för val av markanvändning för mark (Naturvårdsverket, 2009). Skyddsobjekt KM MKM Människor som vistas på området Markmiljön på området Grundvatten Ytvatten Heltidsvistelse Skydd av markens ekologiska funktion Grundvatten inom och intill området skyddas Skydd av ytvatten, skydd av vattenlevande, organismer Deltidsvistelse Begränsat skydd av markens ekologiska funktion Grundvatten 200 m nedströms området skyddas Skydd av ytvatten, skydd av vattenlevande, organismer Uppdrag: , Översiktlig Miljöutredning, Väderstad (9)

7 Tabell 2. Riktvärden för MKM och KM i jord (Naturvårdsverket 2016). Ämne KM MKM PAH-L 3 15 PAH-M 3,5 20 PAH-H 1 10 Bensen 0,012 0,04 Toluen Etylbensen Xylen Alifat >C8-C Alifat >C10-C Alifat >C12-C Alifat >C5-C Alifat >C16-C Aromat >C8-C Aromat >C10-C Aromat >C16-C GENOMFÖRANDE 7.1 UNDERSÖKNINGENS OMFATTNING Undersökningen har omfattat provtagning av jord i totalt tre punkter, se bilaga 2. Provtagningsprotokoll redovisas i bilaga PLACERING AV PROVTAGNINGSPUNKTER En provtagningspunkt har placerats i det område som ska bebyggas och två provtagningspunkter har placerats i trädgården utanför den planerade tillbyggnaden. Trånga utrymmen samt många ledningar och en kulvert påverkade placeringen av provtagningspunkterna. Detta påverkade även hur djupt det var möjligt att gräva, vilket var ett maxdjup på 1,5 meter under markytan. Plankarta omfattande tre provtagningspunkter med beteckning Ty01, Ty02 och Ty03 redovisas i bilaga PROVTAGNINGSMETOD OCH PROVHANTERING Fältundersökningen har utförts enligt Tyréns interna rutiner och följer SGF:s fälthandbok för miljötekniska markundersökningar (Rapport 2:2013). Kvaliteten innebär att krav ställs på dokumentation, rengöring, provtagning och provhantering. Provtagningen av jord har utförts med grävmaskin. Jordprovtagningen utfördes den 18 januari. Från provtagningspunkterna har jordprover uttagits till glasburk för eventuell laboratorieanalys. Provtagningsnivåerna har delats in efter jordlagrens sammansättning eller färg- och luktindikationer, som mest har en halvmeters jordmäktighet uttagits som samlingsprov. Jordlagerföljder och provtagningsdjup har noterats tillsammans med eventuella andra iakttagelser beträffande färg, lukt och jordens sammansättning. Proverna har förvarats mörkt och kallt i fält samt under transport till laboratoriet. 7.4 POSITIONSBESTÄMNING OCH AVVÄGNING Samtliga provtagningspunkter har mätts in med måttband. Uppdrag: , Översiktlig Miljöutredning, Väderstad (9)

8 7.5 ANALYSPROGRAM Tre punkter har undersökts för jord. I varje punkt har ett prov uttagits för analys. Tillämpat analysomfång redovisas i tabell 3. Tabell 3. Tillämpat analysomfång för jord. Ämne Antal analyserade jordprov Petroleum inkl PAH 3 Kemiska analyser har utförts av Alcontrol, som är ett ackrediterat laboratorium för valda analyser. 8 RESULTAT Samtliga analysresultat från den miljötekniska markundersökningen finns i bilaga JORD Inga föroreningsindikationer av petroleum och PAH noterades i fält. Jorden utgörs av en fyllning ner till ca 0,5 1 meter under marknivån. I fyllningen finns tegel och i provpunkt Ty02 noterades glasbitar. Enstaka glasbitar noterades även i provpunkt Ty03. Den naturliga jorden utgörs av hård packad lera. En sammanställning av analyserna framgår av tabell 4. Samtliga halter var under detektionsgränsen med undantag från PAH-M i en punkt. Halten understiger dock tillämpat riktvärde, MKM. Halten understiger även riktvärdet för KM. Tabell 4. Resultat av petroleum och PAH i jord. Samtliga prov uppvisar en halt under riktvärdena för MKM och KM. Provmärkning Ty01 Ty02 Ty03 KM MKM Djup (m) 0,5 1 0,5 1 0,3 0,6 PAH-L <0,03 <0,03 <0, PAH-M <0,05 <0,05 0,11 3,5 20 PAH-H <0,08 <0,08 <0, Bensen <0,003 <0,003 <0,003 0,012 0,04 Toluen <0,1 <0,1 <0, Etylbensen <0,1 <0,1 <0, Xylen <0,1 <0,1 <0, Alifat >C8-C10 <2 <2 < Alifat >C10-C12 <10 <10 < Alifat >C12-C16 <10 <10 < Alifat >C5-C16 <10 <10 < Alifat >C16-C35 <10 <10 < Aromat >C8-C10 <1 <1 < Aromat >C10-C16 <1 <1 < Aromat >C16-C35 <1 <1 < Uppdrag: , Översiktlig Miljöutredning, Väderstad (9)

9 9 SLUTSATSER OCH REKOMMENDATIONER Några förhöjda halter av petroleum och PAH i jord har inte kunnat konstateras vid den utförda undersökningen. Utifrån framkomna resultat bedömer Tyréns att ytterligare åtgärder för jord inte behövs. Samtliga ämnen var under rapporteringsgränsen med undantag från PAH-M i en punkt. Med den planerade markanvändningen bedöms den noterade halterna i jord inte utgöra någon risk för människor och miljön på det undersökta området. 10 REFERENSER Länsstyrelsen, Lantmäteriet, NVDB, ESRI, Inc, RAÄ, SGU, Sjöfartsverket, SMHI, SVO, SCB, SJV, FM, Bergsstaten, SLU, 2017 Naturvårdsverket, 2009 SGF, 2013 Länsstyrelsens WebbGIS Riktvärden för förorenad mark Modellbeskrivning och vägledning. Rapport 5976 Fälthandbok Undersökningar av förorenade områden, Svenska Geotekniska Föreningen, SGF Rapport 2:2013 Uppdrag: , Översiktlig Miljöutredning, Väderstad (9)

10 PID (ppm) datum: XRF (reading no) datum: Lab-analys (undersökning av:) 1(3) PROVTAGNINGSPROTOKOLL JORD Provtagningspunkt Ty01 Datum: Tid: Väder och temperatur: Molnigt, snö D MY C Uppdragsnummer: Provtagare & signatur: Uppdragsnamn och plats: Översiktlig miljöutredning, Väderstad Uppdragsansvarig: Beställare: Mjölby kommun Fältingenjör/Grävmaskinist: Urban Hilbrand GV Y B A Provtagningsmetod: Skruv Grävmaskin Spade Annan: Grundvattenrör: Ja Nej Dimension Material: PEH (HDPE) PVC Stålrör Annat: Bentonittätning Sandfilter Foton: Vyfoto Annan: Typ av lock: Provtagningspunkt Dexel Låsbart Ej låsbart A: Totallängd (m) B: Filterlängd (m) C: Gvyta (m ö my) kl: D: R ö k (m ö my) Beskrivning av punktens läge: Inmätning: Ja, namn på punkten: Nej Utrustning/Metod: Typ av markyta: Asfalt Grus Gräs Annan: Löpnr Jordartsdjup Jordart Provdjup Anmärkning (t ex färg, lukt, vatten) (fr. my) Uppskatta grundvattenytan! MY 0 0,5 Mu 0 0,5 Fyllning, matjord, Le, Sa, rötter, tegel, mörkbrun, elsladdar under gräsytan, inbunden koppartråd på 0,5 m (ur bruk) 0,5 1 Le 0,5 1 Naturlig, hård packad, brun X Uppdrag: , Översiktlig miljöutredning, Väderstad O:\LIN\283678\MG\_Text\Provtagningsprotokoll.docx

11 PID (ppm) datum: XRF (reading no) datum: Lab-analys (undersökning av:) 2(3) PROVTAGNINGSPROTOKOLL JORD Provtagningspunkt Ty02 Datum: Tid: Väder och temperatur: Molnigt, snö D MY C Uppdragsnummer: Provtagare & signatur: Uppdragsnamn och plats: Översiktlig miljöutredning, Väderstad Uppdragsansvarig: Beställare: Mjölby kommun Fältingenjör/Grävmaskinist: Urban Hilbrand GV Y B A Provtagningsmetod: Skruv Grävmaskin Spade Annan: Grundvattenrör: Ja Nej Dimension Material: PEH (HDPE) PVC Stålrör Annat: Bentonittätning Sandfilter Foton: Vyfoto Annan: Typ av lock: Provtagningspunkt Dexel Låsbart Ej låsbart A: Totallängd (m) B: Filterlängd (m) C: Gvyta (m ö my) kl: D: R ö k (m ö my) Beskrivning av punktens läge: Inmätning: Ja, namn på punkten: Nej Utrustning/Metod: Typ av markyta: Asfalt Grus Gräs Annan: Löpnr Jordartsdjup Jordart Provdjup Anmärkning (t ex färg, lukt, vatten) (fr. my) Uppskatta grundvattenytan! MY 0 0,5 Mu 0 0,5 Fyllning, matjord, Le, Sa, rötter, mörkbrun 0,5 1 Le 0,5 1 Fyllning, glasbitar, mörkbrun X 1 1,5 Le 1 0,5 Naturlig, hård packad, brun Uppdrag: , Översiktlig miljöutredning, Väderstad O:\LIN\283678\MG\_Text\Provtagningsprotokoll.docx

12 PID (ppm) datum: XRF (reading no) datum: Lab-analys (undersökning av:) 3(3) PROVTAGNINGSPROTOKOLL JORD Provtagningspunkt Ty03 Datum: Tid: Väder och temperatur: Molnigt, snö D MY C Uppdragsnummer: Provtagare & signatur: Uppdragsnamn och plats: Översiktlig miljöutredning, Väderstad Uppdragsansvarig: Beställare: Mjölby kommun Fältingenjör/Grävmaskinist: Urban Hilbrand GV Y B A Provtagningsmetod: Skruv Grävmaskin Spade Annan: Grundvattenrör: Ja Nej Dimension Material: PEH (HDPE) PVC Stålrör Annat: Bentonittätning Sandfilter Foton: Vyfoto Annan: Typ av lock: Provtagningspunkt Dexel Låsbart Ej låsbart A: Totallängd (m) B: Filterlängd (m) C: Gvyta (m ö my) kl: D: R ö k (m ö my) Beskrivning av punktens läge: Inmätning: Ja, namn på punkten: Nej Utrustning/Metod: Typ av markyta: Asfalt Grus Gräs Annan: Löpnr Jordartsdjup Jordart Provdjup Anmärkning (t ex färg, lukt, vatten) (fr. my) Uppskatta grundvattenytan! MY 0 0,3 Mu 0 0,5 Fyllning, matjord, Le, Sa, tegel, enstaka glasbitar, mörkbrun 0,3 0,6 Le 0,3 0,6 Naturlig (?), mörkbrun X 0,6 1,1 Le 0,6 1,1 Naturlig, hård packad, brun Uppdrag: , Översiktlig miljöutredning, Väderstad O:\LIN\283678\MG\_Text\Provtagningsprotokoll.docx

13 Dnr BRN Ankom Bygglov Marie Tallbacka Ty03 Ty01 Ty02

14 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare Tyréns AB Box LINKÖPING Sida 1 (2) Avser Projekt Projekt : Konsult/ProjNr : Provtyp : Mark Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : Ty03 Provtagningsdjup : m Provtagare : - Ankomstdatum : Ankomsttidpunkt : 1200 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet SS-ISO :1995 Torrsubstans 83.8 ±8.38 % SS-EN ISO 22155:2016 mod Alifater >C5-C8 <1.2 ±0.54 mg/kg TS SS-EN ISO 22155:2016 mod Alifater >C8-C10 <2 ±0.60 mg/kg TS GC-MS, egen metod Alifater >C10-C12 <10 ±3.0 mg/kg TS GC-MS, egen metod Alifater >C12-C16 <10 ±3.0 mg/kg TS Beräknad Alifater summa >C5-C16 <10 mg/kg TS GC-MS, egen metod Alifater >C16-C35 <10 ±4.5 mg/kg TS GC-MS, egen metod Aromater >C8-C10 <1 ±0.30 mg/kg TS GC-MS, egen metod Aromater >C10-C16 <1 ±0.30 mg/kg TS GC-MS, egen metod Aromater >C16-C35 <1 ±0.30 mg/kg TS SS-EN ISO 22155:2016 mod Bensen <0.003 ± mg/kg TS SS-EN ISO 22155:2016 mod Toluen <0.1 ±0.040 mg/kg TS SS-EN ISO 22155:2016 mod Etylbensen <0.1 ±0.030 mg/kg TS Beräknad Xylener <0.1 mg/kg TS Beräknad TEX, Summa <0.15 mg/kg TS GC-MS, egen metod Acenaften <0.03 ± mg/kg TS GC-MS, egen metod Acenaftylen <0.03 ± mg/kg TS GC-MS, egen metod Naftalen <0.03 ± mg/kg TS Beräknad PAH-L,summa <0.03 mg/kg TS GC-MS, egen metod Antracen <0.03 ± mg/kg TS GC-MS, egen metod Fenantren ± mg/kg TS GC-MS, egen metod Fluoranten ± mg/kg TS GC-MS, egen metod Fluoren <0.03 ± mg/kg TS GC-MS, egen metod Pyren ± mg/kg TS Beräknad PAH-M,summa 0.11 mg/kg TS GC-MS, egen metod Benso(a)antracen <0.03 ± mg/kg TS GC-MS, egen metod Benso(a)pyren <0.03 ± mg/kg TS GC-MS, egen metod Benso(b)fluoranten <0.03 ± mg/kg TS GC-MS, egen metod Benso(k)fluoranten <0.03 ± mg/kg TS GC-MS, egen metod Benso(ghi)perylen <0.03 ± mg/kg TS GC-MS, egen metod Krysen + Trifenylen <0.03 ± mg/kg TS Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. (forts.) Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

15 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare Tyréns AB Box LINKÖPING Sida 2 (2) Avser Projekt Projekt : Konsult/ProjNr : Provtyp : Mark Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : Ty03 Provtagningsdjup : m Provtagare : - Ankomstdatum : Ankomsttidpunkt : 1200 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet GC-MS, egen metod Dibens(a,h)antracen <0.03 ± mg/kg TS GC-MS, egen metod Indeno(1,2,3-cd)pyren <0.03 ± mg/kg TS Beräknad PAH-H,summa <0.08 mg/kg TS Beräknad PAH,summa cancerogena <0.2 mg/kg TS Beräknad PAH,summa övriga <0.3 mg/kg TS Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. Linköping Rapporten har granskats och godkänts av Patric Eklundh Laboratoriechef Kontrollnr Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

16 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare Tyréns AB Box LINKÖPING Sida 1 (2) Avser Projekt Projekt : Konsult/ProjNr : Provtyp : Mark Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : Ty01 Provtagningsdjup : m Provtagare : - Ankomstdatum : Ankomsttidpunkt : 1200 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet SS-ISO :1995 Torrsubstans 76.9 ±7.69 % SS-EN ISO 22155:2016 mod Alifater >C5-C8 <1.2 ±0.54 mg/kg TS SS-EN ISO 22155:2016 mod Alifater >C8-C10 <2 ±0.60 mg/kg TS GC-MS, egen metod Alifater >C10-C12 <10 ±3.0 mg/kg TS GC-MS, egen metod Alifater >C12-C16 <10 ±3.0 mg/kg TS Beräknad Alifater summa >C5-C16 <10 mg/kg TS GC-MS, egen metod Alifater >C16-C35 <10 ±4.5 mg/kg TS GC-MS, egen metod Aromater >C8-C10 <1 ±0.30 mg/kg TS GC-MS, egen metod Aromater >C10-C16 <1 ±0.30 mg/kg TS GC-MS, egen metod Aromater >C16-C35 <1 ±0.30 mg/kg TS SS-EN ISO 22155:2016 mod Bensen <0.003 ± mg/kg TS SS-EN ISO 22155:2016 mod Toluen <0.1 ±0.040 mg/kg TS SS-EN ISO 22155:2016 mod Etylbensen <0.1 ±0.030 mg/kg TS Beräknad Xylener <0.1 mg/kg TS Beräknad TEX, Summa <0.15 mg/kg TS GC-MS, egen metod Acenaften <0.03 ± mg/kg TS GC-MS, egen metod Acenaftylen <0.03 ± mg/kg TS GC-MS, egen metod Naftalen <0.03 ± mg/kg TS Beräknad PAH-L,summa <0.03 mg/kg TS GC-MS, egen metod Antracen <0.03 ± mg/kg TS GC-MS, egen metod Fenantren <0.03 ± mg/kg TS GC-MS, egen metod Fluoranten <0.03 ± mg/kg TS GC-MS, egen metod Fluoren <0.03 ± mg/kg TS GC-MS, egen metod Pyren <0.03 ± mg/kg TS Beräknad PAH-M,summa <0.05 mg/kg TS GC-MS, egen metod Benso(a)antracen <0.03 ± mg/kg TS GC-MS, egen metod Benso(a)pyren <0.03 ± mg/kg TS GC-MS, egen metod Benso(b)fluoranten <0.03 ± mg/kg TS GC-MS, egen metod Benso(k)fluoranten <0.03 ± mg/kg TS GC-MS, egen metod Benso(ghi)perylen <0.03 ± mg/kg TS GC-MS, egen metod Krysen + Trifenylen <0.03 ± mg/kg TS Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. (forts.) Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

17 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare Tyréns AB Box LINKÖPING Sida 2 (2) Avser Projekt Projekt : Konsult/ProjNr : Provtyp : Mark Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : Ty01 Provtagningsdjup : m Provtagare : - Ankomstdatum : Ankomsttidpunkt : 1200 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet GC-MS, egen metod Dibens(a,h)antracen <0.03 ± mg/kg TS GC-MS, egen metod Indeno(1,2,3-cd)pyren <0.03 ± mg/kg TS Beräknad PAH-H,summa <0.08 mg/kg TS Beräknad PAH,summa cancerogena <0.2 mg/kg TS Beräknad PAH,summa övriga <0.3 mg/kg TS Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. Linköping Rapporten har granskats och godkänts av Patric Eklundh Laboratoriechef Kontrollnr Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

18 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare Tyréns AB Box LINKÖPING Sida 1 (2) Avser Projekt Projekt : Konsult/ProjNr : Provtyp : Mark Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : Ty02 Provtagningsdjup : m Provtagare : - Ankomstdatum : Ankomsttidpunkt : 1200 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet SS-ISO :1995 Torrsubstans 84.9 ±8.49 % SS-EN ISO 22155:2016 mod Alifater >C5-C8 <1.2 ±0.54 mg/kg TS SS-EN ISO 22155:2016 mod Alifater >C8-C10 <2 ±0.60 mg/kg TS GC-MS, egen metod Alifater >C10-C12 <10 ±3.0 mg/kg TS GC-MS, egen metod Alifater >C12-C16 <10 ±3.0 mg/kg TS Beräknad Alifater summa >C5-C16 <10 mg/kg TS GC-MS, egen metod Alifater >C16-C35 <10 ±4.5 mg/kg TS GC-MS, egen metod Aromater >C8-C10 <1 ±0.30 mg/kg TS GC-MS, egen metod Aromater >C10-C16 <1 ±0.30 mg/kg TS GC-MS, egen metod Aromater >C16-C35 <1 ±0.30 mg/kg TS SS-EN ISO 22155:2016 mod Bensen <0.003 ± mg/kg TS SS-EN ISO 22155:2016 mod Toluen <0.1 ±0.040 mg/kg TS SS-EN ISO 22155:2016 mod Etylbensen <0.1 ±0.030 mg/kg TS Beräknad Xylener <0.1 mg/kg TS Beräknad TEX, Summa <0.15 mg/kg TS GC-MS, egen metod Acenaften <0.03 ± mg/kg TS GC-MS, egen metod Acenaftylen <0.03 ± mg/kg TS GC-MS, egen metod Naftalen <0.03 ± mg/kg TS Beräknad PAH-L,summa <0.03 mg/kg TS GC-MS, egen metod Antracen <0.03 ± mg/kg TS GC-MS, egen metod Fenantren <0.03 ± mg/kg TS GC-MS, egen metod Fluoranten <0.03 ± mg/kg TS GC-MS, egen metod Fluoren <0.03 ± mg/kg TS GC-MS, egen metod Pyren <0.03 ± mg/kg TS Beräknad PAH-M,summa <0.05 mg/kg TS GC-MS, egen metod Benso(a)antracen <0.03 ± mg/kg TS GC-MS, egen metod Benso(a)pyren <0.03 ± mg/kg TS GC-MS, egen metod Benso(b)fluoranten <0.03 ± mg/kg TS GC-MS, egen metod Benso(k)fluoranten <0.03 ± mg/kg TS GC-MS, egen metod Benso(ghi)perylen <0.03 ± mg/kg TS GC-MS, egen metod Krysen + Trifenylen <0.03 ± mg/kg TS Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. (forts.) Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

19 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare Tyréns AB Box LINKÖPING Sida 2 (2) Avser Projekt Projekt : Konsult/ProjNr : Provtyp : Mark Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : Ty02 Provtagningsdjup : m Provtagare : - Ankomstdatum : Ankomsttidpunkt : 1200 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet GC-MS, egen metod Dibens(a,h)antracen <0.03 ± mg/kg TS GC-MS, egen metod Indeno(1,2,3-cd)pyren <0.03 ± mg/kg TS Beräknad PAH-H,summa <0.08 mg/kg TS Beräknad PAH,summa cancerogena <0.2 mg/kg TS Beräknad PAH,summa övriga <0.3 mg/kg TS Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. Linköping Rapporten har granskats och godkänts av Patric Eklundh Laboratoriechef Kontrollnr Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.
