1 KOMPLETTERANDE MILJÖTEKNISK MARKUNDERSÖKNING SÖDRA BJÖRKUDDEN, MJÖLBY

2 UPPDRAG , Kompletterande geoteknisk undersökning Södra Björkudden Titel på rapport: Status: Kompletterande miljöteknisk markundersökning Södra Björkudden, Mjölby Slutlig Datum: MEDVERKANDE Beställare: Kontaktperson: Mjölby kommun Olga Zunda Konsult: Uppdragsansvarig: Handläggare: Fältprovtagare: Kvalitetsgranskare: Tyréns AB Hanna Fritzson Annelie Helmfrid Hanna Fritzson Karin Axelström Uppdragsansvarig: Hanna Fritzson Datum: Handlingen granskad av: Karin Axelström Datum: Tyréns AB Box Linköping Besök: S:t Larsgatan 30, 3 trappor Tel: Säte: Stockholm Org.nr:

3 INNEHÅLLSFÖRTECKNING 1 INLEDNING BAKGRUND SYFTE MED PROVTAGNING TIDIGARE UTREDNINGAR OMGIVNINGSFÖRHÅLLANDEN GENERELL OMRÅDESBESKRIVNING BESKRIVNING AV UNDERSÖKNINGSOMRÅDET OCH INTILLIGGANDE KVARTER KÄNSLIGHET OCH SKYDDSVÄRDE VERKSAMHETSHISTORIK UNDERSÖKTA FÖRORENINGAR BEDÖMNINGSGRUNDER BEDÖMNINGSGRUNDER FÖR JORD GENERELLA RIKTVÄRDEN HALTNIVÅER FÖR MINDRE ÄN RINGA RISK BEDÖMNINGSGRUNDER FÖR GRUNDVATTEN GENOMFÖRANDE UNDERSÖKNINGENS OMFATTNING PLACERING AV PROVTAGNINGSPUNKTER PROVTAGNINGSMETOD OCH PROVHANTERING JORDPROV GRUNDVATTEN POSITIONSBESTÄMNING OCH AVVÄGNING ANALYSPROGRAM RESULTAT JORD GRUNDVATTEN RISKBEDÖMNING FÖRORENINGAR EXPONERING OCH SKYDDSOBJEKT SPRIDNINGSRISK SAMMANFATTNING SLUTSATSER OCH REKOMMENDATIONER REFERENSER Uppdrag: , Kompletterande geoteknisk undersökning S. Björkudden (16)

4 Bilagor Bilaga 1 Bilaga 2 Bilaga 3 Planritning med provtagningspunkter Provtagningsprotokoll Analysprotokoll Uppdrag: , Kompletterande geoteknisk undersökning S. Björkudden (16)

5 1 INLEDNING 1.1 BAKGRUND I maj 2017 utförde Tyréns en översiktlig geoteknisk och miljöteknisk markundersökning i området Södra Björkudden i Mjölby. Den miljötekniska markundersökningen visade på förhöjda halter av arsenik i området. Tyréns rekommenderade då en kompletterade undersökning för att utreda om de förhöjda arsenikhalterna i området är naturligt förekommande eller inte. Tyréns har nu på uppdrag av Mjölby kommun utfört en kompletterande översiktlig geoteknisk och miljöteknisk markundersökning i samma område. 1.2 SYFTE MED PROVTAGNING Syftet med den kompletterande undersökningen var att klargöra om de förhöjda arsenikhalterna på området är naturligt förekomna och om eventuella åtgärder krävs. 2 TIDIGARE UTREDNINGAR Tyréns har tidigare utfört en geoteknisk och en miljöteknisk markundersökning med utlåtande daterade Den miljötekniska markundersökningen visade på förhöjda halter av arsenik som översteg riktvärdet för KM i en punkt. Tyréns rekommenderade en kompletterande provtagning av jord med avseende på metaller för att kunna göra en säkrare bedömning om den förhöjda arsenikhalten härrör från naturlig jord eller inte. 3 OMGIVNINGSFÖRHÅLLANDEN 3.1 GENERELL OMRÅDESBESKRIVNING Undersökningsområdet är belägen i Mjölbys centrala delar vid Svartå Strand, intill Svartån (figur 1). Ytliga jordlager inom området utgörs enligt SGU:s jordartskarta av postglacial silt och isälvsmaterial. Uppdrag: , Kompletterande geoteknisk undersökning S. Björkudden (16)

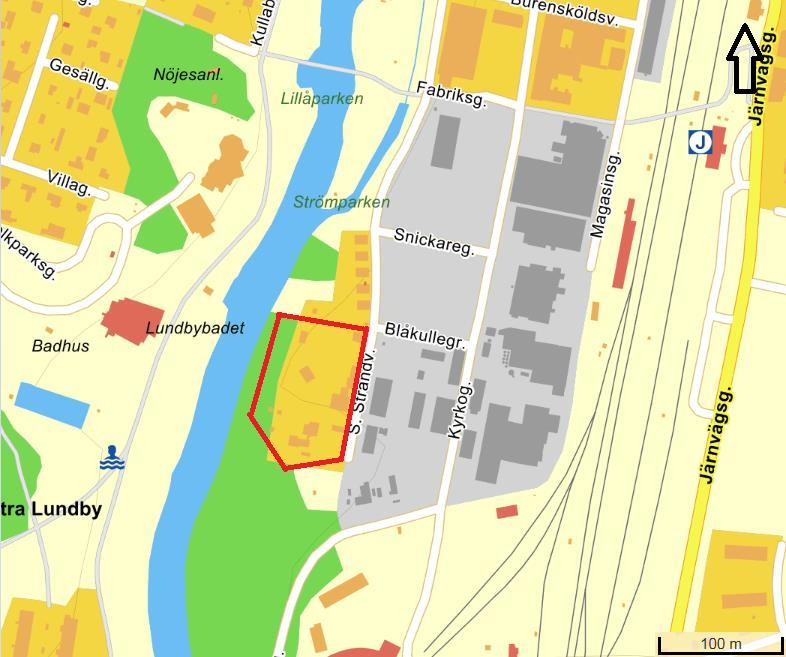

6 Figur 1. Undersökningsområdet ungefärliga läge är markerat med rött ( Eniro/Krak/Geodatastyrelsen. Karttakeskus. Lantmäteriet). 3.2 BESKRIVNING AV UNDERSÖKNINGSOMRÅDET OCH INTILLIGGANDE KVARTER Undersökningsområdet är ca m 2 stort och utgörs av byggnader, gräs- och grusytor med enstaka lövträd. Omedelbart öster om undersökningsområdet finns kvarteren Häxan och Bålet. Kvarteren har tidigare utgjorts av industrimark och under 2017 och januari 2018 har Bålet och större delen av Häxan sanerats på uppdrag av Mjölby kommun (figur 2). På kvarteret Bålet har det bland annat funnits en medaljfabrik som har använt trikloretylen. Medaljfabriken var klassad till riskklass 1 enligt EBH-databasen innan sanering. På kvarteret Häxan finns det en billackeringsverkstad som fortfarande kvarstår att sanera. Kvarteret Bålet har sanerats på trikloretylen, PAH och metaller. Häxan har sanerats på metaller och PAH. Enligt Länsstyrelsens EBH-databas har det tidigare funnits tre ej riskklassade objekt inom kvarteret Häxan, i form av ytbehandling av trä, verkstadsindustri med användning av halogenerade lösningsmedel och en bilvårdsanläggning. Den naturliga jorden utgörs av lera på båda kvarteren. Cirka 100 meter sydöst om undersökningsområdet finns ett ej riskklassat objekt i form av en bilvårdsanläggning. Ytterligare två ej riskklassade objekt finns ca meter nordöst om undersökningsområdet i form av en verkstadsindustri utan användning av halogenerade lösningsmedel. En verkstadsindustri med användning av halogenerade lösningsmedel har placerats i riskklass 2 och finns ca 300 meter nordöst om undersökningsområdet. Uppdrag: , Kompletterande geoteknisk undersökning S. Björkudden (16)

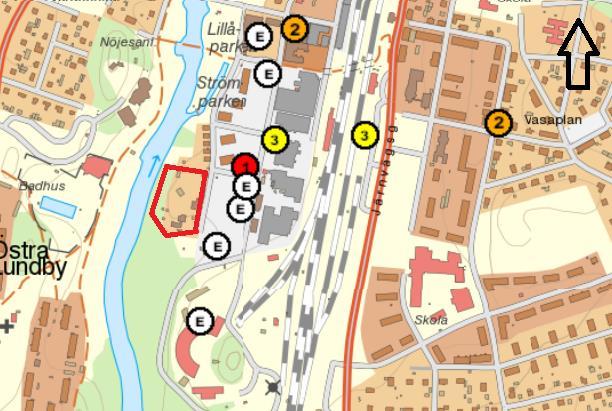

7 Figur 2. Karta med misstänkta markföroreningar. Röd etta innebär mycket hög risk, orange tvåa hög risk, gul trea måttlig hög risk. E innebär att objekten inte riskbedömts. Aktuellt undersökningsområde med ungefärligt läge är markerat med rött. Skala 1: Efter Länsstyrelsen. 3.3 KÄNSLIGHET OCH SKYDDSVÄRDE Närmsta skyddsvärda område utgörs av naturreservat Skogsjöområdet och vattenskyddsområdet Högby, som återfinns ca 1500 respektive 2500 meter norr om undersökningsområdet (Naturvårdsverket, 2016). Närmaste ytvattenrecipient är Svartån som angränsar till undersökningsområdet. 4 VERKSAMHETSHISTORIK Det har tidigare funnits vattendammar på undersökningsområdet, men enligt uppgift från Mjölby kommun har dammarna inte använts för avlopp. Ingen annan tidigare verksamhet som kan misstänkas ha orsakat markföroreningar är för Tyréns känd på undersökningsområdet. 5 UNDERSÖKTA FÖRORENINGAR De undersökta föroreningarna tillhör inte någon särskild bransch. Generellt är tungmetaller vanligt förekommande föroreningar i fyllnadsmassor och industriområden och därför har dessa ämnen undersökts i jord och grundvatten. Uppdrag: , Kompletterande geoteknisk undersökning S. Björkudden (16)

8 6 BEDÖMNINGSGRUNDER 6.1 BEDÖMNINGSGRUNDER FÖR JORD GENERELLA RIKTVÄRDEN Riktvärden är ett hjälpmedel för utvärdering av förorenade områden och indikerar föroreningsnivåer som inte innebär oacceptabla risker för människor och miljö. För markföroreningar har Naturvårdsverket tagit fram generella riktvärden för två typer av markanvändning, Känslig Markanvändning (KM) och Mindre Känslig Markanvändning (MKM), (Naturvårdsverket, 2009). Beroende på hur vissa utvalda skyddsobjekt beaktas kan riktvärden för KM eller MKM användas (tabell 1). I denna undersökning tillämpas riktvärdet för KM. Tabell 1. Kriterier för val av markanvändning för mark (Naturvårdsverket, 2009). Skyddsobjekt KM MKM Människor som vistas på området Markmiljön på området Grundvatten Ytvatten Heltidsvistelse Skydd av markens ekologiska funktion Grundvatten inom och intill området skyddas Skydd av ytvatten, skydd av vattenlevande, organismer Deltidsvistelse Begränsat skydd av markens ekologiska funktion Grundvatten 200 m nedströms området skyddas Skydd av ytvatten, skydd av vattenlevande, organismer 6.1 HALTNIVÅER FÖR MINDRE ÄN RINGA RISK Schaktmassor som uppstår som ett överskott och inte kan användas inom arbetsområdet är en form av avfall som ofta återanvänds och återvinns. Verksamhetsutövaren har ansvar för att användning av avfall inte skadar människor och miljö. Naturvårdsverket har tagit fram en vägledning för att underlätta återvinning av avfall i anläggningsarbeten (Naturvårdsverket, 2010). I vägledningen anges nivåer för mindre än ringa risk, (MRR) det vill säga halter av förorenade ämnen som bedöms medföra att risken är mindre än ringa vid återvinning av avfallet. MRR anger en nivå under vilken jordmassor kan användas fritt (d.v.s. utan anmälan till tillsynsmyndighet) inom andra områden, t.ex. om de uppstår som överskott i samband med schaktarbeten. För detta krävs att haltnivåerna inte överskrids, att det inte förekommer andra föroreningar som kan påverka risken än de ämnen som det finns angivna haltnivåer för samt att användningen inte sker i ett område där särskild hänsyn krävs, t.ex. vattenskyddsområden. Användning av avfall som medför en föroreningsrisk som är mindre än ringa kan ske utan anmälan till den kommunala tillsynsmyndigheten. Om risken bedöms som ringa krävs en anmälan om återanvändning av avfall i anläggningsändamål till den kommunala tillsynsmyndigheten och om risken är mer än ringa krävs tillstånd från Länsstyrelsen. MRR ska t.ex. beaktas om man avser återanvända uppkomna överskottsmassor på en annan plats än där de uppkommit. Uppdrag: , Kompletterande geoteknisk undersökning S. Björkudden (16)

9 Tabell 2. Riktvärden för MKM och KM i jord (Naturvårdsverket 2016). Ämne KM MKM Arsenik Barium Bly Kadmium 0,8 12 Kobolt Koppar Krom totalt Kvicksilver 0,25 2,5 Nickel Zink Tabell 3. Nivåer för mindre än ringa risk. Enhet (Naturvårdsverket 2010). Ämne MRR Arsenik 10 Bly 20 Kadmium 0,2 Koppar 40 Krom totalt 40 Kvicksilver 0,1 Nickel 35 Zink BEDÖMNINGSGRUNDER FÖR GRUNDVATTEN För grundvatten har halter av alifatiska och aromatiska kolväten jämförts mot SPBI:s branschspecifika riktvärden för grundvatten vid bensinstationer (SPBI, 2011, reviderad 2012) (tabell 4). För metaller har halterna jämförts mot SGU:s tillståndsklassning för grundvatten (SGUrapport 2013:01). Vissa metaller har även jämförts mot gränsvärden för dricksvatten (SLVFS 2001:30) och haltkriterier för skydd av grundvatten (Naturvårdsverket 2009) (tabell 5). Uppdrag: , Kompletterande geoteknisk undersökning S. Björkudden (16)

10 Tabell 4. Alifatiska och aromatiska kolväten i grundvatten har jämförts mot SPBI:s branschspecifika riktvärden för grundvatten vid bensinstationer (SPBI, 2011, reviderad 2012). Dricksvatten Ångor i byggnader Utspädningsfaktor 1 (mg/l) 1/5000 (mg/l) Bevattning Ytvatten 1 (mg/l) 1/100 (mg/l) Miljörisker Alifater >C5-C Alifater >C8 C Alifater >C10 C Alifater >C12 C16a Alifater >C16 C35a Bensen Toluen Etylbensen Xylen Våtmarker 1/10 (mg/l) Aromater >C8-C Aromater >C10- C16 Aromater >C16 C PAH-L PAH-M PAH-H Uppdrag: , Kompletterande geoteknisk undersökning S. Björkudden (16)

11 Tabell 5. Grundvattnet jämfördes med gränsvärden för dricksvatten (SLVFS 2001:30) och haltkriterier för skydd av grundvatten (Naturvårdsverkets 2009) för vissa metaller. Ämne Gränsvärde dricksvatten SGUs tillståndsklassning Klass3, klass4, klass5 Antimon 10 Arsenik 10 2, 5, 10 5 Barium 350 Bly 10 1, 2, 10 5 Kadmium 5 0,5, 1, 5 2,5 Kobolt 5 Koppar , 1000, Krom 50 5, 10,50 25 Molybden 35 Nickel 20 2,10,20 10 Vanadin 30 Zink 10, 100, Kvicksilver 0,01, 0,05, 1 5 Haltkriterier för skydd av grundvatten (Naturvårdsverket 2009) 7 GENOMFÖRANDE 7.1 UNDERSÖKNINGENS OMFATTNING Undersökningen har omfattat provtagning av jord och grundvatten. Provtagningsprotokoll redovisas i bilaga PLACERING AV PROVTAGNINGSPUNKTER Provtagningspunkterna har placerats för att få en så heltäckande bild som möjligt över hela området. Stora delar av området har dock inte varit möjlig att provta eftersom området har varit täckt av sprängsten. Plankarta omfattande fyra provtagningspunkter med beteckning 18T01, 18T03, 18T06 och 18T08 redovisas i bilaga PROVTAGNINGSMETOD OCH PROVHANTERING Fältundersökningen har utförts enligt Tyréns interna rutiner och följer SGF:s fälthandbok för miljötekniska markundersökningar (Rapport 2:2013). Kvaliteten innebär att krav ställs på dokumentation, rengöring, provtagning och provhantering JORDPROV Provtagningen av jord har utförts med provtagningsskruv monterad på bandvagn (Geotech 604 HM). Jordprovtagningen utfördes den 2 januari. Från provtagningspunkterna har jordprover uttagits till glasburk för eventuell laboratorieanalys. Provtagningsnivåerna har delats in efter jordlagrens sammansättning eller färg- och luktindikationer, som mest har en halvmeters jordmäktighet uttagits som samlingsprov. Jordlagerföljder och provtagningsdjup har noterats tillsammans med eventuella andra iakttagelser beträffande färg, lukt och jordens sammansättning. Proverna har förvarats mörkt och kallt i fält samt under transport till laboratoriet. Uppdrag: , Kompletterande geoteknisk undersökning S. Björkudden (16)

12 7.3.2 GRUNDVATTEN Installation av grundvattenrör utfördes i en punkt (18T08). PEH-rör, 50 mm diameter, med en meters filter i botten användes. Grundvattenröret säkrades mot inläckage av dag- och ytvatten genom tätning med bentonit runt röret i markytan. Grundvattenprover uttogs tre dagar efter installationen av grundvattenröret så att de geokemiska förhållandena hunnit stabiliseras. Den 5 januari uttogs grundvattenprov med bailer efter omsättning av vattnet i röret. Provflaskorna förvarades mörkt och kylda i av laboratoriet anvisade provkärl innan frakt till laboratoriet. 7.4 POSITIONSBESTÄMNING OCH AVVÄGNING Samtliga provtagningspunkter har mätts in med RTK-GPS. Grundvattenytans nivå mättes med lod till överkant rör. Inmätningen har skett i RH2000 höjdsystem samt i Sweref i plan. 7.5 ANALYSPROGRAM Fyra punkter har undersökts för jord. I varje punkt har två prover uttagits för analys. För grundvatten analyserades en punkt (18T08). Tillämpat analysomfång redovisas i tabell 6. Tabell 6. Tillämpat analysomfång för jord och grundvatten. Ämne Antal analyserade jordprov Antal analyserade grundvattenprov Metaller 8 1 Petroleum inkl. PAH - 1 Kemiska analyser har utförts av Alcontrol, som är ett ackrediterat laboratorium. 8 RESULTAT Samtliga analysresultat från den miljötekniska markundersökningen finns i bilaga JORD En sammanställning av metallanalyserna framgår av tabell 7. Zink överstiger riktvärdet för MKM i en punkt i det övre jordlagret. I samma punkt och på samma djup överstiger barium och bly riktvärdena för KM och kadmium överstiger riktvärdet för MRR. Kadmium överstiger riktvärdet för MRR även på ett större djup i samma punkt. Arsenik överstiger riktvärdet för KM i det övre jordlagret i en punkt. Halten bly överstiger riktvärdet för MRR i det övre jordlagret i en punkt. En sammanställning av analysresultaten av arsenik från Tyréns tidigare undersökning på området daterad redovisas i tabell 8. Halten arsenik översteg riktvärdet för KM i en provpunkt från den tidigare undersökningen. Uppdrag: , Kompletterande geoteknisk undersökning S. Björkudden (16)

13 Tabell 7. Resultat av metallanalyser i jord. Provmärkning 18T01 18T01 18T03 18T03 18T06 18T06 18T08 18T08 MRR KM MKM Djup (m) 0-0,5 1,2-1,7 0, ,5 0,2-0,7 2-2,5 0-0,5 1,5-2 Arsenik, As 5,4 7,7 8,4 4,6 11 9,6 7,2 7, Barium, Ba Kadmium, Cd <0,2 <0,2 <0,2 <0,2 <0,2 <0,2 0,81 0,2 0,2 0,8 12 Kobolt, Co 4,7 5,6 7,5 3,8 9,6 8,4 6,2 4, Krom, Cr 8, , , Koppar, Cu , Nickel, Ni 9, , Bly, Pb 22 8,8 9,6 5, , Vanadin, V Zink, Zn Tabell 8. Uppmätta halter av arsenik i jord från Tyréns tidigare undersökning, daterad BH4-2 BH3-2 BH2-1 BH1-1 KM MKM Djup 0,5-1 0, ,5 0-0,5 (meter) Arsenik 12 9,9 8,8 8, GRUNDVATTEN En sammanställning av metallanalyserna framgår av tabell 9. Inga av de uppmätta halterna översteg något riktvärde. Övriga analyser av petroleum och PAH var under laboratoriets rapporteringsgräns. Uppdrag: , Kompletterande geoteknisk undersökning S. Björkudden (16)

14 Tabell 9. Uppmätta metallhalter i grundvattnet. Provets märkning 18T08 SLVFS 2001:30 Gränsvärde dricksvatten Naturvårdsverkets rapport Haltkriterier för skydd av grundvatten SGUs tillståndsklassning Klass3, klass4, klass5 Arsenik, As, filt µg/l 0, , 5, 10 Barium, Ba, filt µg/l Bly, Pb, filt µg/l <0, , 2, 10 Kadmium, Cd, filt µg/l 0, ,5, 1, 5 Kobolt, Co, filt µg/l 0,029 5 Koppar, Cu, µg/l 0, , 1000, filt 2000 Krom, Cr, filt µg/l 0, , 10,50 Nickel, Ni, filt µg/l 0, ,10,20 Vanadin, V, µg/l 0,23 30 filt Zink, Zn, filt µg/l 3, , 100, RISKBEDÖMNING 9.1 FÖRORENINGAR Föroreningar har enbart påträffats i fyllnadsmassorna. I en punkt har förhöjda halter av barium, bly och zink påträffats. Barium och bly har uppmätts i halt över KM och zink över MKM. Förhöjda halter av arsenik finns i två av totalt åtta punkter från de två undersökningarna. Halterna överstiger riktvärdet för KM något i fyllnadsmassorna. Halterna av arsenik i naturlig jord överstiger inte riktvärdena för KM. 9.2 EXPONERING OCH SKYDDSOBJEKT Människor kan exponeras för bly genom intag av jord via munnen. Halten bly överstiger Naturvårdsverkets hälsobaserade riktvärde för långtidseffekt. Människor kan exponeras för arsenik genom intag av jord via munnen och intag av dricksvatten. Halten arsenik i grundvattnet överstiger inte något riktvärde, samt att grundvattnet används inte som dricksvatten i området. Därför bedöms inte arsenikhalterna vara av sådan karaktär att det utgör någon fara för människors hälsa. Intag av jord och växter kan teoretiskt vara en hälsorisk för arsenik i jord, men den bedöms som liten i detta fall eftersom halterna ligger så nära riktvärdet och endast påträffats i någon enstaka punkt. Det bedöms inte finnas några hälsoeffekter av de uppmätta halterna av barium och zink. De aktuella halterna av barium och zink kan dock påverka markmiljön negativt. Halter över riktvärdet har dock enbart påträffats i en av åtta punkter och därför bedöms eventuell påverkan vara lokal och därmed acceptabel. 9.3 SPRIDNINGSRISK Arsenik, barium, bly och zink kan teoretiskt spridas via damning eller via grundvattnet. Några föroreningar har dock inte påträffats i det undersökta grundvattenprovet. Risken för damning bedöms som liten eftersom det förorenade området bedöms som litet. Uppdrag: , Kompletterande geoteknisk undersökning S. Björkudden (16)

15 9.4 SAMMANFATTNING Halterna av arsenik i fyllnadsmassorna överstiger riktvärdet för KM i två av totalt åtta punkter och halterna är strax över KM. Förhöjda halter av barium, bly och zink finns endast i en provpunkt av totalt åtta punkter, vilket bedöms vara en liten volym i förhållande till antalet provpunkter. Någon spridning av föroreningarna har inte kunnat konstaterats. Sammanfattningsvis bedöms de uppmätta halterna av föroreningarna inte utgöra någon oacceptabel hälsorisk och en eventuell påverkan på markmiljön är begränsad. 10 SLUTSATSER OCH REKOMMENDATIONER Förhöjda halter av arsenik, barium, bly och zink konstaterades i ytliga jordlager i enstaka punkter. Halter över KM och MKM påträffades i provpunkterna mellan Södra Strandvägen och husbyggnad på Södra Strandvägen 7. De ytliga jordlagren utgörs av fyllnadsmassor ner till cirka 0,5 1 meters djup. Förhöjda halter av kadmium som överstiger riktvärdet för MRR konstaterades i djupare naturliga jordlager i en punkt. De naturliga jordlagren utgörs av silt och lera. Arsenikhalterna i naturligt lagrad jord i de fyra punkter som undersökts uppvisar alla halter under KM. Två av proven från fyllnadsmassor uppvisar halter strax över KM (11 respektive 12 ). Haltvariationerna mellan fyllnadsmassor och naturligt lagrad är dock så pass liten att det inte går att dra några slutsatser om arseniken är naturligt förekommande eller inte. Det kan dock inte uteslutas att så är fallet. Några föroreningar i grundvattnet har inte kunnat konstaterats och därför bedömer Tyréns att ytterligare åtgärder för grundvatten inte behövs. Med den planerade markanvändningen bedömer Tyréns att inga åtgärder behövs. Detta baseras på att de förhöjda halterna endast påträffas i en punkt för barium, bly och zink. Vidare baseras det på att de förhöjda halterna av arsenik inte är speciellt höga och endast överstiger riktvärdena för KM något. Uppdrag: , Kompletterande geoteknisk undersökning S. Björkudden (16)

16 11 REFERENSER Länsstyrelsen, Lantmäteriet, NVDB, ESRI, Inc, RAÄ, SGU, Sjöfartsverket, SMHI, SVO, SCB, SJV, FM, Bergsstaten, SLU, 2017 Naturvårdsverket, 2009 Naturvårdsverket, 1999 SGF, 2013 SGU, 2013 SPBI, 2011 Statens livsmedelsverk, 2001 Länsstyrelsens WebbGIS Riktvärden för förorenad mark Modellbeskrivning och vägledning. Rapport 5976 Bedömningsgrunder för miljökvalitet. Grundvatten. Naturvårdsverket rapport Fälthandbok Undersökningar av förorenade områden, Svenska Geotekniska Föreningen, SGF Rapport 2:2013 Bedömningsgrunder för grundvatten, Sveriges geologiska undersökning, Rapport 2013:01 SPI Rekommendation Efterbehandling av förorenade bensinstationer och dieselanläggningar. Svenska Petroleum Institutet. SPBI, 2011, reviderad Livsmedelsverkets föreskrifter om dricksvatten. SLVFS 2001:30. Uppdrag: , Kompletterande geoteknisk undersökning S. Björkudden (16)

17 43:67 43: : S:4 40:8 1 y= x= :8 111 MJÖLBY Nygatan 28 HÄXAN x= y= y= x= x= y= Blåkullegränd

18 PID (ppm) datum: XRF (reading no) datum: Lab-analys (undersökning av:) 1(1) PROVTAGNINGSPROTOKOLL JORD Provtagningspunkt 18T01 Datum: Tid: Väder och temperatur: Molnigt, +2 C D MY C Uppdragsnummer: Provtagare & signatur: HF Uppdragsnamn och plats: Kompletterande geoteknisk undersökning-södra Björkudden Uppdragsansvarig: Hanna Fritzson Beställare: Mjölby kommun Fältingenjör/Grävmaskinist: Mikael Lennartsson (Tekniska Verken) GV Y B A Provtagningsmetod: Skruv Grävmaskin Spade Annan: Grundvattenrör: Ja Nej Dimension Material: PEH (HDPE) PVC Stålrör Annat: Bentonittätning Sandfilter Foton: Vyfoto Annan: Typ av lock: Provtagningspunkt Dexel Låsbart Ej låsbart A: Totallängd (m) B: Filterlängd (m) C: Gvyta (m ö my) kl: D: R ö k (m ö my) Beskrivning av punktens läge: Inmätning: Ja, namn på punkten: Nej Utrustning/Metod: Typ av markyta: Asfalt Grus Gräs Annan: Löpnr Jordartsdjup Jordart Provdjup Anmärkning (t ex färg, lukt, vatten) (fr. my) Uppskatta grundvattenytan! MY Fyllning; (si)(hu)sa vx 0-0,5 (le) safsi 1,2-1,7 Uppdrag: , Kompletterande geoteknisk undersökning-södra Björkudden O:\LIN\283239\MG\_Text\18T01.docx

19 PID (ppm) datum: XRF (reading no) datum: Lab-analys (undersökning av:) 1(1) PROVTAGNINGSPROTOKOLL JORD Provtagningspunkt 18T03 Datum: Tid: Väder och temperatur: Molnigt, +2 C D MY C Uppdragsnummer: Provtagare & signatur: HF Uppdragsnamn och plats: Kompletterande geoteknisk undersökning-södra Björkudden Uppdragsansvarig: Hanna Fritzson Beställare: Mjölby kommun Fältingenjör/Grävmaskinist: Mikael Lennartsson (Tekniska Verken) GV Y B A Provtagningsmetod: Skruv Grävmaskin Spade Annan: Grundvattenrör: Ja Nej Dimension Material: PEH (HDPE) PVC Stålrör Annat: Bentonittätning Sandfilter Foton: Vyfoto Annan: Typ av lock: Provtagningspunkt Dexel Låsbart Ej låsbart A: Totallängd (m) B: Filterlängd (m) C: Gvyta (m ö my) kl: D: R ö k (m ö my) Beskrivning av punktens läge: Inmätning: Ja, namn på punkten: Nej Utrustning/Metod: Typ av markyta: Asfalt Grus Gräs Annan: Löpnr Jordartsdjup Jordart Provdjup Anmärkning (t ex färg, lukt, vatten) (fr. my) Uppskatta grundvattenytan! MY Fyllning; (gr)(sa)le 0,5-1 (saf)si 3-3,5 Grå, fuktig Uppdrag: , Kompletterande geoteknisk undersökning-södra Björkudden O:\LIN\283239\MG\_Text\18T03.docx

20 PID (ppm) datum: XRF (reading no) datum: Lab-analys (undersökning av:) 1(1) PROVTAGNINGSPROTOKOLL JORD Provtagningspunkt 18T06 Datum: Tid: Väder och temperatur: Molnigt, +2 C D MY C Uppdragsnummer: Provtagare & signatur: HF Uppdragsnamn och plats: Kompletterande geoteknisk undersökning-södra Björkudden Uppdragsansvarig: Hanna Fritzson Beställare: Mjölby kommun Fältingenjör/Grävmaskinist: Mikael Lennartsson (Tekniska Verken) GV Y B A Provtagningsmetod: Skruv Grävmaskin Spade Annan: Grundvattenrör: Ja Nej Dimension Material: PEH (HDPE) PVC Stålrör Annat: Bentonittätning Sandfilter Foton: Vyfoto Annan: Typ av lock: Provtagningspunkt Dexel Låsbart Ej låsbart A: Totallängd (m) B: Filterlängd (m) C: Gvyta (m ö my) kl: D: R ö k (m ö my) Beskrivning av punktens läge: Inmätning: Ja, namn på punkten: Nej Utrustning/Metod: Typ av markyta: Asfalt Grus Gräs Annan: Löpnr Jordartsdjup Jordart Provdjup Anmärkning (t ex färg, lukt, vatten) (fr. my) Uppskatta grundvattenytan! MY Fyllning; Le 0,2-0,7 Brun Si m lerskikt 2-2,5 Uppdrag: , Kompletterande geoteknisk undersökning-södra Björkudden O:\LIN\283239\MG\_Text\18T06.docx

21 PID (ppm) datum: XRF (reading no) datum: Lab-analys (undersökning av:) 1(1) PROVTAGNINGSPROTOKOLL JORD Provtagningspunkt 18T08 Datum: Tid: Väder och temperatur: Molnigt, +2 C D MY C Uppdragsnummer: Provtagare & signatur: HF Uppdragsnamn och plats: Kompletterande geoteknisk undersökning-södra Björkudden Uppdragsansvarig: Hanna Fritzson Beställare: Mjölby kommun Fältingenjör/Grävmaskinist: Mikael Lennartsson (Tekniska Verken) GV Y B A Provtagningsmetod: Skruv Grävmaskin Spade Annan: Grundvattenrör: Ja Nej Dimension Material: PEH (HDPE) PVC Stålrör Annat: Bentonittätning Sandfilter Foton: Vyfoto Annan: Typ av lock: Provtagningspunkt Dexel Låsbart Ej låsbart A: Totallängd (m) B: Filterlängd (m) C: Gvyta (m ö my) kl: D: R ö k (m ö my) Beskrivning av punktens läge: Inmätning: Ja, namn på punkten: Nej Utrustning/Metod: Typ av markyta: Asfalt Grus Gräs Annan: Löpnr Jordartsdjup Jordart Provdjup Anmärkning (t ex färg, lukt, vatten) (fr. my) Uppskatta grundvattenytan! MY Fyllning; (le)hugrsa 0-0,5 Si 1,5-2 Blött Uppdrag: , Kompletterande geoteknisk undersökning-södra Björkudden O:\LIN\283239\MG\_Text\18T08.docx

22 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Kopia Rapport Nr Uppdragsgivare Tyréns AB Box LINKÖPING Sida 1 (1) Avser Projekt Projekt : Konsult/ProjNr : Anneli Helmfrid Provtyp : Mark Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : 18T01 (0-0.5) Provtagningsdjup : m Provtagare : - Fakturareferens : Ankomstdatum : Ankomsttidpunkt : 1430 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet SS-ISO :1995 Torrsubstans 89.6 ±8.96 % EN 16173mod,EN ISO Arsenik, As 5.4 ±1.9 EN 16173mod,EN ISO Barium, Ba 38 ±7.6 EN 16173mod,EN ISO Bly, Pb 22 ±4.4 EN 16173mod,EN ISO Kadmium, Cd <0.2 ±0.14 EN 16173mod,EN ISO Kobolt, Co 4.7 ±0.94 EN 16173mod,EN ISO Koppar, Cu 15 ±3.0 EN 16173mod,EN ISO Krom, Cr 8.4 ±1.7 EN 16173mod,EN ISO Nickel, Ni 9.4 ±1.9 EN 16173mod,EN ISO Vanadin, V 19 ±3.8 EN 16173mod,EN ISO Zink, Zn 46 ±9.2 Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. Linköping Kopia sänds till hanna.fritzson@tyrens.se Patric Eklundh Laboratoriechef Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

23 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Kopia Rapport Nr Uppdragsgivare Tyréns AB Box LINKÖPING Sida 1 (1) Avser Projekt Projekt : Konsult/ProjNr : Anneli Helmfrid Provtyp : Mark Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : 18T01 ( ) Provtagningsdjup : m Provtagare : - Fakturareferens : Ankomstdatum : Ankomsttidpunkt : 1430 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet SS-ISO :1995 Torrsubstans 82.2 ±8.22 % EN 16173mod,EN ISO Arsenik, As 7.7 ±1.9 EN 16173mod,EN ISO Barium, Ba 63 ±13 EN 16173mod,EN ISO Bly, Pb 8.8 ±1.8 EN 16173mod,EN ISO Kadmium, Cd <0.2 ±0.14 EN 16173mod,EN ISO Kobolt, Co 5.6 ±1.1 EN 16173mod,EN ISO Koppar, Cu 18 ±3.6 EN 16173mod,EN ISO Krom, Cr 14 ±2.8 EN 16173mod,EN ISO Nickel, Ni 14 ±2.8 EN 16173mod,EN ISO Vanadin, V 27 ±5.4 EN 16173mod,EN ISO Zink, Zn 28 ±5.6 Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. Linköping Kopia sänds till hanna.fritzson@tyrens.se Patric Eklundh Laboratoriechef Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

24 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Kopia Rapport Nr Uppdragsgivare Tyréns AB Box LINKÖPING Sida 1 (1) Avser Projekt Projekt : Konsult/ProjNr : Anneli Helmfrid Provtyp : Mark Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : 18T06 ( ) Provtagningsdjup : m Provtagare : - Fakturareferens : Ankomstdatum : Ankomsttidpunkt : 1430 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet SS-ISO :1995 Torrsubstans 81.3 ±8.13 % EN 16173mod,EN ISO Arsenik, As 11 ±2.2 EN 16173mod,EN ISO Barium, Ba 110 ±22 EN 16173mod,EN ISO Bly, Pb 13 ±2.6 EN 16173mod,EN ISO Kadmium, Cd <0.2 ±0.14 EN 16173mod,EN ISO Kobolt, Co 9.6 ±1.9 EN 16173mod,EN ISO Koppar, Cu 31 ±6.2 EN 16173mod,EN ISO Krom, Cr 25 ±5.0 EN 16173mod,EN ISO Nickel, Ni 28 ±5.6 EN 16173mod,EN ISO Vanadin, V 42 ±8.4 EN 16173mod,EN ISO Zink, Zn 49 ±9.8 Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. Linköping Kopia sänds till hanna.fritzson@tyrens.se Patric Eklundh Laboratoriechef Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

25 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Kopia Rapport Nr Uppdragsgivare Tyréns AB Box LINKÖPING Sida 1 (1) Avser Projekt Projekt : Konsult/ProjNr : Anneli Helmfrid Provtyp : Mark Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : 18T06 (2-2.5) Provtagningsdjup : m Provtagare : - Fakturareferens : Ankomstdatum : Ankomsttidpunkt : 1430 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet SS-ISO :1995 Torrsubstans 74.4 ±7.44 % EN 16173mod,EN ISO Arsenik, As 9.6 ±1.9 EN 16173mod,EN ISO Barium, Ba 99 ±20 EN 16173mod,EN ISO Bly, Pb 11 ±2.2 EN 16173mod,EN ISO Kadmium, Cd <0.2 ±0.14 EN 16173mod,EN ISO Kobolt, Co 8.4 ±1.7 EN 16173mod,EN ISO Koppar, Cu 24 ±4.8 EN 16173mod,EN ISO Krom, Cr 19 ±3.8 EN 16173mod,EN ISO Nickel, Ni 19 ±3.8 EN 16173mod,EN ISO Vanadin, V 34 ±6.8 EN 16173mod,EN ISO Zink, Zn 48 ±9.6 Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. Linköping Kopia sänds till hanna.fritzson@tyrens.se Patric Eklundh Laboratoriechef Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

26 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Kopia Rapport Nr Uppdragsgivare Tyréns AB Box LINKÖPING Sida 1 (1) Avser Projekt Projekt : Konsult/ProjNr : Anneli Helmfrid Provtyp : Mark Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : 18T08 (0-0.5) Provtagningsdjup : m Provtagare : - Fakturareferens : Ankomstdatum : Ankomsttidpunkt : 1430 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet SS-ISO :1995 Torrsubstans 81.3 ±8.13 % EN 16173mod,EN ISO Arsenik, As 7.2 ±1.9 EN 16173mod,EN ISO Barium, Ba 250 ±50 EN 16173mod,EN ISO Bly, Pb 79 ±16 EN 16173mod,EN ISO Kadmium, Cd 0.81 ±0.16 EN 16173mod,EN ISO Kobolt, Co 6.2 ±1.2 EN 16173mod,EN ISO Koppar, Cu 21 ±4.2 EN 16173mod,EN ISO Krom, Cr 13 ±2.6 EN 16173mod,EN ISO Nickel, Ni 12 ±2.4 EN 16173mod,EN ISO Vanadin, V 27 ±5.4 EN 16173mod,EN ISO Zink, Zn 550 ±110 Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. Linköping Kopia sänds till hanna.fritzson@tyrens.se Patric Eklundh Laboratoriechef Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

27 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Kopia Rapport Nr Uppdragsgivare Tyréns AB Box LINKÖPING Sida 1 (1) Avser Projekt Projekt : Konsult/ProjNr : Anneli Helmfrid Provtyp : Mark Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : 18T08 (1.5-2) Provtagningsdjup : m Provtagare : - Fakturareferens : Ankomstdatum : Ankomsttidpunkt : 1430 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet SS-ISO :1995 Torrsubstans 74.3 ±7.43 % EN 16173mod,EN ISO Arsenik, As 7.7 ±1.9 EN 16173mod,EN ISO Barium, Ba 34 ±6.8 EN 16173mod,EN ISO Bly, Pb 7.3 ±1.5 EN 16173mod,EN ISO Kadmium, Cd 0.20 ±0.14 EN 16173mod,EN ISO Kobolt, Co 4.7 ±0.94 EN 16173mod,EN ISO Koppar, Cu 16 ±3.2 EN 16173mod,EN ISO Krom, Cr 7.3 ±1.5 EN 16173mod,EN ISO Nickel, Ni 11 ±2.2 EN 16173mod,EN ISO Vanadin, V 15 ±3.0 EN 16173mod,EN ISO Zink, Zn 28 ±5.6 Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. Linköping Kopia sänds till hanna.fritzson@tyrens.se Patric Eklundh Laboratoriechef Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

28 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Kopia Rapport Nr Uppdragsgivare Tyréns AB Box LINKÖPING Sida 1 (3) Avser Projekt Grundvatten Projekt : Konsult/ProjNr : Anneli Helmfrid Provtyp : Grundvatten Information om provet och provtagningen Provtagningsdatum : Provtagningstidpunkt : - Temperatur vid provtagning : - Provets märkning : Ty08 Provtagare : - Ankomstdatum : Ankomsttidpunkt : 1440 Temperatur vid ankomst : 8 C Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet SS-EN ISO mod. Alifater >C5-C8 <10 ±4.5 µg/l SS-EN ISO mod. Alifater >C8-C10 <10 ±2.5 µg/l GC-MS, egen metod Alifater >C10-C12 <10 ±9.0 µg/l GC-MS, egen metod Alifater >C12-C16 <10 ±9.0 µg/l GC-MS, egen metod Alifater >C16-C35 <10 ±9.0 µg/l Beräknad Alifater summa >C5-C35 <10 µg/l GC-MS, egen metod Aromater >C8-C10 <10 ±6.0 µg/l GC-MS, egen metod Aromater >C10-C16 <10 ±6.0 µg/l GC-MS, egen metod Aromater s:a C8-C16 <10 µg/l GC-MS, egen metod Aromater C8-C16 inkl BTEX <10 µg/l GC-MS, egen metod Aromater >C16-C35 <2 ±1.2 µg/l SS-EN ISO mod. Bensen <0.1 ±0.050 µg/l SS-EN ISO mod. Toluen <1 ±0.30 µg/l SS-EN ISO mod. Etylbensen <1 ±0.20 µg/l Beräknad Xylener <1 µg/l Beräknad TEX, Summa <1 µg/l GC-MS, egen metod Acenaften <0.1 ±0.070 µg/l GC-MS, egen metod Acenaftylen <0.1 ±0.070 µg/l GC-MS, egen metod Naftalen <0.1 ±0.070 µg/l Beräknad PAH-L,summa <0.1 µg/l GC-MS, egen metod Antracen <0.1 ±0.070 µg/l GC-MS, egen metod Fenantren <0.1 ±0.070 µg/l GC-MS, egen metod Fluoranten <0.1 ±0.070 µg/l GC-MS, egen metod Fluoren <0.1 ±0.070 µg/l GC-MS, egen metod Pyren <0.1 ±0.070 µg/l Beräknad PAH-M,summa <0.2 µg/l GC-MS, egen metod Benso(a)antracen <0.1 ±0.070 µg/l GC-MS, egen metod Benso(a)pyren <0.1 ±0.070 µg/l GC-MS, egen metod Benso(b)fluoranten <0.1 ±0.070 µg/l GC-MS, egen metod Benso(k)fluoranten <0.1 ±0.070 µg/l Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. (forts.) Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

29 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Kopia Rapport Nr Uppdragsgivare Tyréns AB Box LINKÖPING Sida 2 (3) Avser Projekt Grundvatten Projekt : Konsult/ProjNr : Anneli Helmfrid Provtyp : Grundvatten Information om provet och provtagningen Provtagningsdatum : Provtagningstidpunkt : - Temperatur vid provtagning : - Provets märkning : Ty08 Provtagare : - Ankomstdatum : Ankomsttidpunkt : 1440 Temperatur vid ankomst : 8 C Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet GC-MS, egen metod Benso(ghi)perylen <0.1 ±0.070 µg/l GC-MS, egen metod Krysen + Trifenylen <0.1 ±0.070 µg/l GC-MS, egen metod Dibens(a,h)antracen <0.1 ±0.070 µg/l GC-MS, egen metod Indeno(1,2,3-cd)pyren <0.1 ±0.070 µg/l Beräknad PAH-H,summa <0.3 µg/l Beräknad PAH,summa cancerogena <1 µg/l Beräknad PAH,summa övriga <1 µg/l SS-EN ISO :2016 Arsenik, As, filt 0.28 ±0.028 µg/l SS-EN ISO :2016 Barium, Ba, filt 22 ±2.2 µg/l SS-EN ISO :2016 Bly, Pb, filt <0.02 ±0.015 µg/l SS-EN ISO :2016 Kadmium, Cd, filt ±0.003 µg/l SS-EN ISO :2016 Kobolt, Co, filt ±0.008 µg/l SS-EN ISO :2016 Koppar, Cu, filt 0.91 ±0.091 µg/l SS-EN ISO :2016 Krom, Cr, filt 0.60 ±0.060 µg/l SS-EN ISO :2016 Nickel, Ni, filt 0.97 ±0.097 µg/l SS-EN ISO :2016 Vanadin, V, filt 0.23 ±0.035 µg/l SS-EN ISO :2016 Zink, Zn, filt 3.3 ±0.33 µg/l SS-EN ISO mod. Diklormetan <1 ±0.50 µg/l SS-EN ISO mod. 1,2-dibrometan <0.1 ±0.030 µg/l SS-EN ISO mod. 1,1-Dikloretan <1 ±0.30 µg/l SS-EN ISO mod. 1,2-Dikloretan <0.5 ±0.10 µg/l SS-EN ISO mod. cis-1,2-dikloreten <1 ±0.20 µg/l SS-EN ISO mod. trans-1,2-dikloreten <1 ±0.25 µg/l SS-EN ISO mod. Triklormetan (Kloroform) <1 ±0.20 µg/l SS-EN ISO mod. Trikloreten (Trikloretylen) <1 ±0.20 µg/l SS-EN ISO mod. 1,1,1-Trikloretan <1 ±0.25 µg/l SS-EN ISO mod. 1,1,2-Trikloretan <1 ±0.25 µg/l SS-EN ISO mod. Tetraklormetan (koltetrakl.) <0.2 ±0.040 µg/l SS-EN ISO mod. Tetrakloreten(perkloretylen) <1 ±0.20 µg/l SS-EN ISO mod. Bromdiklormetan <1 ±0.20 µg/l Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. (forts.) Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

30 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Kopia Rapport Nr Uppdragsgivare Tyréns AB Box LINKÖPING Sida 3 (3) Avser Projekt Grundvatten Projekt : Konsult/ProjNr : Anneli Helmfrid Provtyp : Grundvatten Information om provet och provtagningen Provtagningsdatum : Provtagningstidpunkt : - Temperatur vid provtagning : - Provets märkning : Ty08 Provtagare : - Ankomstdatum : Ankomsttidpunkt : 1440 Temperatur vid ankomst : 8 C Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet SS-EN ISO mod. Dibromklormetan <1 ±0.20 µg/l SS-EN ISO mod. Monoklorbensen <1 ±0.20 µg/l SS-EN ISO mod. 1,2-diklorbensen <1 ±0.20 µg/l SS-EN ISO mod. 1,3-diklorbensen <1 ±0.20 µg/l SS-EN ISO mod. 1,4-diklorbensen <1 ±0.20 µg/l Beräknad S:a Mono- och Diklorbensener <1 µg/l SS-EN ISO mod. 1,2,3-triklorbensen <1 ±0.30 µg/l SS-EN ISO mod. 1,2,4-triklorbensen <1 ±0.25 µg/l Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. Linköping Kopia sänds till hanna.fritzson@tyrens.se Ingrid Södersten Granskningsansvarig Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.
