1 Sida 1 (11) Miljöteknisk markundersökning vid Stenvikshöjden i Oxelösunds kommun Uppdragsledare och författare: Helena Westin, Structor Nyköping AB Granskad av: Mats Dorell, Structor Nyköping AB

2 Sida 2 (11) Innehåll 1 Inledning Beskrivning och provtagning Riktvärden Resultat Slutsatser Referenser: Bilagor Bilaga 1 Analysprotokoll från ALS

3 Sida 3 (11) 1 Inledning Structor Nyköping AB har på uppdrag av kommunstyrelseförvaltningen i Oxelösunds kommun utfört en översiktlig miljöteknisk undersökning av en del av marken vid Stenvikshöjden, fastigheten Oxelö 8:20. Avsikten med undersökningen var att se om marken var föroreningsmässigt påverkad av tidigare verksamheter Uppdragsledare var Helena Westin som också utförde markundersökningen i fält. Området ligger i den sydvästra delen av Oxelösund (Figur 1). Figur 1 Undersökningsområdet med omnejd, undersökt område är markerat med stjärna.

4 Sida 4 (11) 2 Beskrivning och provtagning Området idag är obebyggt och består av naturmark mellan bergsknallar. Marken är kuperad med berg i dagen och svackor. Tidigare användes en del av marken som uppställningsplats för båtar (område A) och på ett område fanns det tennisbanor (område C). Enligt muntlig information hade det även förekommit uppställning av båtar inom område B. Markundersökningen utfördes den 3 oktober 2016 och provtagningen utfördes med hjälp av en traktorgrävare. I svackorna förekommer det fyllnadsmassor och dess mäktighet är inte helt känd, men varierar sannolikt mellan 0,1-2 m och består av sprängsten, samt även hyttsten inom område B. Provtagningsområden med provtagningspunkter visas i Figur 2 och markens beskaffenhet i Bild 1-5. Figur 2 Provtagningsområden och provpunkter.

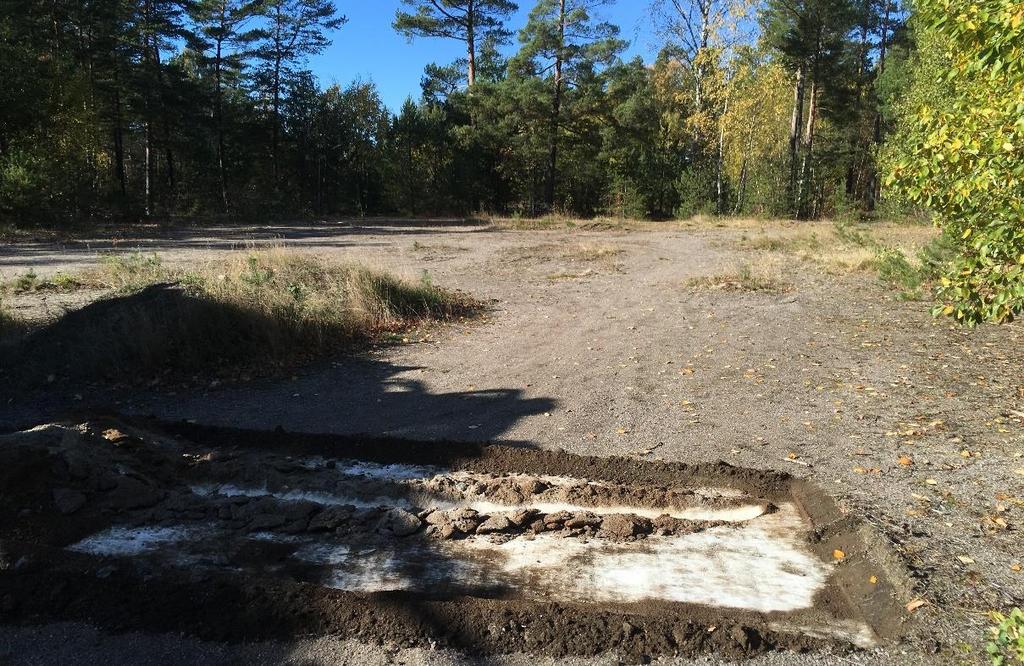

5 Sida 5 (11) Bild 1. Område A som använts som båtuppställningsplats Bild 2. Område A. De övre massorna består av Osorterad Sand och grus och under detta finns fyllnadsmassor bestående av sprängsten, samt ytligt liggande berg.

6 Sida 6 (11) Bild 3. Område B, det övre lagret består av stenmjöl och det undre består av cementerad hyttsten, som överlagrar fyllnadsmassor bestående av sten.

7 Sida 7 (11) Bild 4. Mäktigheten av cementerad hyttsten är större i den NV delen i Område B.

8 Sida 8 (11) Bild 5. Område C där tennisbanor förekommit. Provtagningen utfördes inom respektive område (A-C). Jorden inom respektive djupnivå provtogs på flera ställen inom varje område och slogs ihop till ett samlingsprov för analys.. Olika jordtyper blandades inte. Jordproverna analyserades bl. a. med avseende på metaller, PAHer, alifater och aromater, BTEX samt PCB och båtbottenfärgrelaterade föroreningar s.k. tennorganiska föroreningar. Laboratorieanalyser av jordproverna utfördes av ALS Scandinavia. 3 Riktvärden Vid utvärdering av analysresultat har halterna jämförts med generella riktvärden som tagits fram av Naturvårdsverket för förorenad mark. Riktvärdena är framtagna för att indikera upp till vilken nivå det inte förväntas finnas risk för negativ påverkan på människor eller miljö vid angiven markanvändning. Riktvärdena är framtagna för två typer av markanvändning (Naturvårdsverket, 1999): KM, Känslig Markanvändning, där det inte finns några begränsningar för hur marken kan

9 Sida 9 (11) användas och där grundvattnet skyddas. Exempel på markanvändning kan vara bostäder, daghem eller t.ex. odling av livsmedel. MKM, Mindre Känslig Markanvändning. Vid halter över denna nivå anser Naturvårdsverket att markkvaliten begränsar markanvändningen. Marken anses utan risk kunna användas för industrier, kontor och vägar mm. Det aktuella området klassas som ett KM-område, då det ligger nära bostäder och det finns planer för att eventuellt även bygga bostäder inom det undersökta området. 4 Resultat De analyspaket som valdes var det breda Envipack som täcker väldigt många ämnen och det för båtbottentvätt. I tabell 1 visas en sammanställning av resultatet med avseende på metaller. Analysresultaten jämförs med aktuella riktvärden, där dessa förekommer. Det finns dessvärre inte framtagna riktvärden för alla ämnen. Tabell 1. Metaller i jordprover Projekt nr Stenvikshöjden Prov PG1PG1+PG2 PG3 PG5 PG7 Djup 0-0,4 0-0,4 0,5-0,8 0-0,05 0-0,1 Riktvärde KM MKM TS_105 C % ,9 89,4 84,9 94,1 As mg/kg TS ,75 < ,6 6,16 Ba mg/kg TS Cd mg/kg TS 0,8 12 0,38 <0.10 0,34 0,36 Co mg/kg TS ,02 2,22 3,7 4,48 Cr mg/kg TS ,8 12,4 15,3 28 Cu mg/kg TS ,79 27,5 318 Hg mg/kg TS 0,25 2,5 <0.20 <0.20 <0.20 1,07 Mo mg/kg TS < ,7 3,32 Ni mg/kg TS ,1 1,4 13,8 5,3 Pb mg/kg TS ,3 18,6 421 Sn mg/kg TS ,3 <1.0 <1.0 60,2 V mg/kg TS , ,7 12,4 Zn mg/kg TS ,1 256 De metaller som överstiger riktvärdet för KM är arsenik, barium, koppar, kvicksilver, molybden, bly och zink. Av dessa överstiger barium, koppar, bly och zink även riktvärdet för MKM.

10 Sida 10 (11) Övriga ämnen som överstiger riktvärdet för KM är PAH, PCB, TBT och Irgarol, varav alla förutom PAH också överstiger riktvärdet för MKM (Tabell 2). Tabell 2. Innehållet av PAH, PCB och föroreningar från båtbottenfärger Projekt nr Stenvikshöjden Prov PG1PG1+PG2 PG3 PG5 PG7 Djup 0-0,4 0-0,4 0,5-0,8 0-0,05 0-0,1 Riktvärde KM MKM PAH, summa 16 mg/kg TS - - 5,7 <0.64 <0.64 2,3 PAH, summa cancerogena mg/kg TS - - 3,3 <0.28 <0.28 1,4 PAH, summa övriga mg/kg TS - - 2,4 <0.36 <0.36 0,95 PAH, summa L mg/kg TS ,14 <0.12 <0.12 <0.12 PAH, summa M mg/kg TS 3,5 20 1,9 <0.20 <0.20 0,78 PAH, summa H mg/kg TS ,6 <0.32 <0.32 1,5 PCB 28 mg/kg TS - - 0,0101 < < ,0096 PCB 52 mg/kg TS - - 0,208 < < ,208 PCB 101 mg/kg TS - - 0,384 < < ,815 PCB 118 mg/kg TS - - 0,44 < < ,619 PCB 138 mg/kg TS - - 0,619 < < ,26 PCB 153 mg/kg TS - - 0,267 < < PCB 180 mg/kg TS - - 0,0994 < < ,555 PCB, summa 7 mg/kg TS 0,008 0,2 2 <0.011 < ,5 Båtbottentvätt-sed - - TS_105 C % ,3 tributyltenn (TBT) µg/kg TS TS_105 C % ,8 irgarol (cybutryn) mg/kg TS 0,004 0,02 0,059 Riktvärde högre än eller lika med riktvärde för KM (orange) Riktvärde högre än eller lika med riktvärde för MKM (röd) Lägre än riktvärdet (grön) Saknar riktvärde (grå) De uppmätta halterna av övriga föroreningar i de analyserade jordproverna som ligger under riktvärden eller detektionsgränsen redovisas inte i tabellform. Detta gäller ämnen som t.ex. alifater och aromater samt BTEX (bensen, toluen, etylbensen och xylener), klorerade lösningsmedel, bekämpningsmedel och pesticider. Kompletta analysrapporter bifogas i bilaga 2

11 Sida 11 (11) 5 Slutsatser Båtuppställningsplats: I området där det har förekommit båtuppställningsplats har det påträffats följande metaller som överstiger riktvärdet för känslig markanvändning (KM): barium, koppar, bly och zink, varav koppar och zink även överstiger riktvärdet för mindre känslig markanvändning (MKM). Jordproverna visade sig också innehålla PCB samt ämnena tribetyltenn (TBT) och irgarol, som översteg halten för MKM. TBT förekomm i båtbottenfärger och är giftigt för bl.a. marina organismer och används för att bekämpa bl.a. påväxt. Halveringstiden ligger på flera år till decennier och ämnet är skadligt även för människors hormonsystem och immunförsvar. TBT förbjöds 1989 (Rapport 2012:16). Irgarol är en kopparförening som började användas som ett ersättningsämne för TBT som båtbottenskydd i slutet av 80-talet. Irgarol är en biocid som förhindrar algpåväxt och idag finns inga godkända preparat som innehåller Irgarol och från 2015 ska båtbottenfärger innehållande Irgarol ha förbjudits Länsstyrelsen (2013:37). PCB förkommer i halter som överstiger riktvärdet för MKM vid båtuppställningsområdet. PAH har påträffats i halter som överstiger KM, men ligger under riktvärdet för MKM. Tennisbanorna: Inom detta område har det påträffats arsenik och molybden som överstiger KM, men understiger MKM. Område B: Området är plant och uppfyllt med hyttsten som brunnit ihop och blivit hård. Ovanpå detta finns ett ca 5 cm tjockt lager med stenmjöl. Av metallerna så överstiger endast barium KM och även MKM av övriga analyserade parametrar överstiger inga KM. Jorden här har inte analyserats med avseende på föroreningar som är vanliga i båtbottenfärger. Då det inte förekommer höga halter koppar och zink, som oftast finns i båtbottenfärger, så förväntas inte området vara förorenat med avseende på båtbottenfärgsrester. 6 Referenser: -Länsstyrelsen, 2013:37. Kriterier för tributyltenn, Irgarol och diuron i muddermassor som omhändertas på land. -Naturvårdsverket, 1999: Metodik för inventering av Förorenade områden Bedömningsgrunder för miljökvalitet. Rapport Naturvårdsverket, 2009: Riktvärden för förorenad mark Modellbeskrivning och vägledning. Rapport Rapport 2012:16. Länsstyrelsen Västra Götalands län och Havs och Vattenmyndigheten, TBT, koppar, zink och irgarol i dagvatten, slam och mark i småbåtshamnar.
