1 ÅRSTAÄNG 4 Stockholm Stad Miljö Due diligence Kund: GE Real Estate (Nordic Region) Version: Granskningsversion Datum: 14 februari 2012 Utgiven av: Jenny Forsberg Projekt ref Miljö Due Diligence

2 Miljö Due Diligence Miljö Due Diligence Årstaäng 4, Stockholm Stad Kund GE Real Estate (Nordic Region) Konsult Stockholm-Globen Besöksadress: Arenavägen 7 Tel: Fax: WSP Sverige AB Organisationsnr.: Företagets säte: Stockholm Kvalitetsrutiner Utgåva/revision Förhandskopia Slutrapport Revision 1 Revision 2 L:\365x\2012\ Årstaäng\Rapport\EDD rapport Årstaäng 4_förhandskopia.doc Mall: Rapport Advanced.dot ver 1.0 Kommentarer: Datum: 29 februari, 2012 Sammanställd av: Sanna Uimonen Granskad av: Jenny Forsberg Utgiven av: Jenny Forsberg Signatur: Jenny Forsberg,, Real Estate Projektnummer: Årstaäng 4 Stockholm Stad Granskningsversion (11)

3 Miljö Due Diligence Innehåll 1 Introduktion 4 2 Omfattning och genomförande 4 3 Begränsningar 4 4 Allmän information 5 5 Inventering 5 6 Översiktlig miljöteknisk markundersökning Generella jämför- och riktvärden Resultat 9 7 Slutsats och rekommendationer 10 8 Referenser 11 Bilagor Sammananställning av fältnoteringar... Bilaga 1 Laboratorieanalyser, jord och asfalt... Bilaga 2 Foton... Bilaga 3 Ritningar Provpunkters läge i plan... M101 L:\365x\2012\ Årstaäng\Rapport\EDD rapport Årstaäng 4_förhandskopia.doc Mall: Rapport Advanced.dot ver 1.0 Projektnummer: Årstaäng 4 Stockholm Stad Granskningsversion (11)

4 Miljö Due Diligence 1 Introduktion (WSP) har på uppdrag av GE Real Estate (Nordic Region) genomfört en Fas 1 Miljö Due Diligence samt en översiktligt miljöteknisk provtagning av jord samt asfalt inom fastighet Årstaäng 4 i Stockholm. I uppdraget ingick även att utföra en rivningsinventering av fastigheten Årsta Äng 4, Hus C, vilken redovisas i separat rapport. 2 Omfattning och genomförande Fas 1-inventering har utförts i syfte att identifiera eventuella risker för föroreningar i jord och grundvatten. Provtagningen har utförts med syfte att översiktligt kartlägga förekomsten av föroreningar. Provtagningen är anpassad efter tillgängliga ytor samt information om ledningar och andra markförlagda installationer. Miljöbedömningen omfattar såväl tidigare som nuvarande markanvändning på fastigheten och angränsande fastigheter och fokuserar på verksamheter som är förknippade med särskilda risker, som t.ex. verkstäder, oljeavskiljare, kemikaliehantering, olyckor och spill, följsamhet med miljölagstiftning, etc. Arbetet har omfattat: Kontakt med miljömyndigheter (kommun och Länsstyrelse). Platsbesök och intervju med fastighetsförvaltare. Genomgång av ritningsunderlag. Arkivsök i öppna databaser hos myndigheter, tex SGU och Svenska Petroleum institutets fond för sanering av nedlagda bensinstationer (Spimfab). Översiktlig provtagning av jord samt asfalt inom tillgängliga delar av fastigheten. Utvärdering och sammanställning i rapport. L:\365x\2012\ Årstaäng\Rapport\EDD rapport Årstaäng 4_förhandskopia.doc Mall: Rapport Advanced.dot ver Begränsningar WSP har sammanställt denna rapport enbart för GE Real Estate (Nordic Region). Om en tredje part önskar använda sig av eller förlita sig på rapportens innehåll måste ett skriftligt godkännande (Reliance Letter) inhämtas från WSP. En avgift tas ut för ett sådant godkännande. WSP tar inte på sig något ansvar för: a) Konsekvenser av att denna rapport används för andra ändamål eller projekt än den var ursprungligen avsedd för, eller b) Att rapportens innehåll används av eller förlitas på av någon tredje part som inte har ett skriftligt godkännande (Reliance Letter) från WSP. Innehållet i denna rapport är konfidentiellt och tillhandahålls för att ge råd i specifika fastighetsrelaterade tekniska frågor. De omdömen som avges är dikterade av de begränsade data som de är baserade på och endast relevanta för det syfte de beställts för. Informationen i rapporten ska inte anses fullständig och har lämnats i god tro för att ge sanna och representativa data gällande fastigheten. Skulle ytterligare information som kan påverka avgivna omdömen bli tillgänglig, reserverar WSP sig för rätten att granska sådan information och om befogat ändra omdömen i enlighet med denna. Projektnummer: Årstaäng 4 Stockholm Stad Granskningsversion (11)

5 Miljö Due Diligence 4 Allmän information Fastigheten är belägen i Årstadal, ca 500 m öster om Södertäljevägen/Liljeholmsbron och 200 m söder om Årstavikens södra strand. Fastigheten är m 2 och har tre större byggnader samt två markförlagda garage mellan huskropparna. I väster gränsar fastigheten mot kuperad allmänning med en asfalterad gångväg. I övriga väderstreck omges fastigheten av vägar, i söder och öster av Sjöviksbacken och i norr av Fredsborgsgatan. Fastigheten ligger i ett område som genomgår stora förändringar från industriområde till en stadsdel med tät bostadsbebyggelse och skolor. Fastighetsbeteckning: Årstaäng 4 Adress: Fredsborgsgatan 24, 28-30, Sjöviksbacken 10-14, 24-26, Sjöviksbacken 8A-B Kommun, Land: Nuvarande ägare: Antal byggnader: Stockholm Stad, Sverige. Lagfarten tillhör Stockholm Stad. Tomträttsinnehavare Ks Proveniens 247 AB C/O GE Real Estate (Sweden) AB. Taxerad ägare Fastighets AB Sången C/O GE Real Estate (Sweden) AB 3 (Hus A, B och C samt garage G1 och G2). Byggnaderna har källare. Fastighetens area: m 2 Bebyggd area: Cirka 80 %, vilket inkluderar garagen mellan byggnaderna. Uppförandeår: 1966 Nuvarande verksamhet: Kontor, lager/förråd samt handel. 5 Inventering L:\365x\2012\ Årstaäng\Rapport\EDD rapport Årstaäng 4_förhandskopia.doc Mall: Rapport Advanced.dot ver Nuvarande markanvändning Nuvarande verksamhet på fastigheten är kontor, lager/förråd samt några mindre detaljhandelsbutiker (el och färg). Ingen hantering av kemikalier i större mängder är känd. Inga cisterner ska enligt uppgift finnas på fastigheten. Det finns en mindre tvättanläggning i form av en manuell spolhall med en mindre mängd kemikalier. Ett sandfilter ska enligt uppgift finnas installerat till spolhallen. Inga upplag av miljöfarligt avfall (lysrör etc.) finns på fastigheten utan allt körs till återvinningscentral. Ingen nuvarande miljöstörande verksamhet har identifierats på fastigheten. Enligt uppgift från fastighetsägaren finns planer på att göra om byggnad C till en skola. 5.2 Tidigare markanvändning Fastigheten Årstaäng 4 ligger i området Årstadal inom stadsdelen Årsta i Stockholm. På en historisk karta daterad benämns området Årsta skog och fastigheten ser ut att ligga inom bebyggd area inga detaljer syns dock. En historisk karta daterad , se Figur 1, redovisar viss bebyggelse på delar av fastigheten i form av mindre hus. Övrig yta ser ut att vara grönområde. Under 1960-talet anlades nuvarande byggnader. Projektnummer: Årstaäng 4 Stockholm Stad Granskningsversion (11)

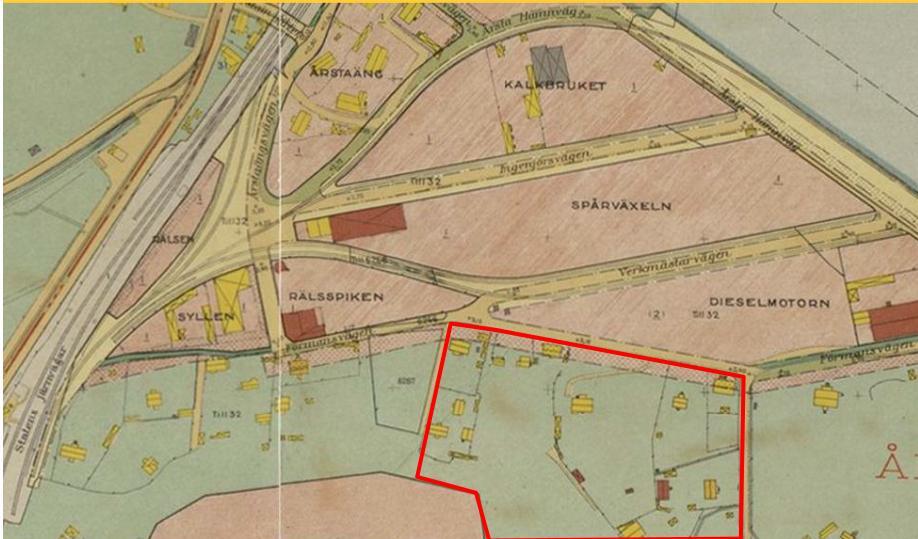

6 Miljö Due Diligence Det finns inga uppgifter hos miljömyndigheten att det på fastigheten Årstaäng 4 ska ha förekommit någon verksamhet som kan ha gett upphov till föroreningar i jord och grundvatten. Det finns heller ingen uppgift om spill eller olyckor, cisterner eller bränder. Då fastigheten är exploaterad innan kan förekomst av tjärasfalt inte uteslutas. Figur 1. Historisk Stockholmskarta daterad , från Stockholms stadsingenjörskontor. Röd markering visar troligt läge för fastigheten Årstaäng 4. Fastigheten är inte listad i EBH-stödet (Efterbehandlingsstödet) hos Länsstyrelsen och är heller inte MIFO 2 -klassificerad. Fastigheten finns inte med i SPIMFAB:s projektlistor över gamla bensinstationer. L:\365x\2012\ Årstaäng\Rapport\EDD rapport Årstaäng 4_förhandskopia.doc Mall: Rapport Advanced.dot ver Verksamheter i omgivningen Årstadal är ett industriområde som nu genomgår en stor förändring med exploatering för bostadsändamål. Det finns inga större industrier eller störande verksamheter kvar i området. I Årstadal byggdes under 1800-talet den första förortsbebyggelsen till Stockholm. Järnväg drogs till området på 1850-talet genom en tunnel under Nybodabacke. Industriområdet kring Sjöviksbacke anlades under 1960-talet. I samband med markarbetet på 1960-talet undersöktes och borttogs 40 gravar i området. Möjligtvis finns det outgrävda gravar kvar i närområdet, troligvis ingen inom fastigheten. SPIMFAB slutförde 2003 en sanering på fastigheten Packrummet 9 (Årsta skolgränd 1). Fastigheten är belägen ca 300 m söder om Årstaäng 4. De topografiska förutsättningarna där fastigheterna ligger på olika sidor om en höjd gör att en eventuell risk för spridning av föroreningar till Årstaäng 4 inte bedöms vara aktuellt. En miljöteknisk undersökning som utfördes 2006 på Arbetsledaren 1 (f.d. Årstaäng 2 och 3). Fastigheten ligger direkt väster om Årstaäng 4 utmed Förmansvägen. Undersökningen visade på måttliga halter oljeföroreningar som krävde vidare utredning. PAH och metaller påvisades i låga halter och krävde enligt Miljöförvaltningen ingen åtgärd. WSP har inte tagit del av någon dokumentation om hanteringen av de förorenade massorna. 1 Användning av tjärasfalt förbjöds MIFO är Naturvårdsverkets metod för identifiering av förorenade områden (NV rapport 4918) Projektnummer: Årstaäng 4 Stockholm Stad Granskningsversion (11)

7 Miljö Due Diligence Under 2009 handlade Miljöförvaltningen Stockholm stad två ärenden angående föroreningar i närheten av Årstaäng 4. Ett ärende gällde det en mycket hög zinkhalt inom fastigheten Sjövik 7, vilken är belägen rakt norrut från Årstaäng 4, på motstående sida av Fredsborgsgatan. Det andra ärendet avsåg flytt av massor från Sjövik 7 till en gångväg längre upp på Sjöviksvägen. Massorna rapporterades innehålla förhöjda halter av olja och PAH, dock i halter under Naturvårdsverkets generella riktvärde för mindre känslig markanvändning, MKM. Flytten av massor godkändes av Miljöförvaltningen Stockholm stad. Ingen nuvarande miljöstörande verksamhet har identifierats på fastigheten eller i dess omedelbara närhet. 5.4 Tidigare utförda undersökningar har inte tagit del av någon tidigare utförd undersökning av jord eller grundvatten inom fastigheten Årstaäng 4 (tidigare Nybodahemmet 5) under framtagandet av den här rapporten. 5.5 Geologi Fastigheten ligger i de nedre delarna av Nybodahöjdens slänt ner mot Årstaviken. Fastigheten är topografiskt sluttande åt norr. Enligt SGU (Sveriges Geologiska Undersökning) är den naturliga jordarten på fastigheten urberg alternativt lera/silt. Vid platsbesöket noterades berg i dagen och sprängda bergytor såväl på fastigheten som i större delen av omgivningen. Fyllningsjord finns inom fastigheten. 5.6 Skyddsvärda områden Inget riksintresse eller skyddat naturområde har identifierats på fastigheten eller i dess närhet. Enligt SGUs brunnsarkiv finns ingen brunn på fastigheten eller inom en 100 m radie. 5.7 Platsbesök Den 10 och 20 februari 2012 genomfördes platsbesök av Sanna Uimonen,. Platsbesöket den 10 februari utfördes i syfte att identifiera möjliga platser för jord- och asfaltsprovtagning. Vid platsbesöket den 20 februari inventerades fastigheten utomhus samt garageplanen. Inga upplag eller annan möjlig källa till förorening i jord och grundvatten noterades. Fastigheten och byggnaderna ger ett välskött intryck. Platsbesöken genomfördes av Sanna Uimonen,. Vid platsbesöken deltog Nick Sköld från YIT. L:\365x\2012\ Årstaäng\Rapport\EDD rapport Årstaäng 4_förhandskopia.doc Mall: Rapport Advanced.dot ver Myndighetsfrågor Det finns inga förelägganden eller pågående ärenden med miljömyndigheten eller Länsstyrelsen. Det finns ingen identifierad miljöstörande verksamhet på fastigheten. Projektnummer: Årstaäng 4 Stockholm Stad Granskningsversion (11)

8 Miljö Due Diligence 6 Översiktlig miljöteknisk markundersökning En översiktlig miljöteknisk markundersökning av jord samt asfalt har genomförts av. Syftet med miljötekniska provtagningen är att översiktligt kartlägga: eventuella föroreningars art, koncentration och utbredning i jord. bedöma spridnings- och exponeringsrisker för eventuella föroreningar, genom jämförelse med Naturvårdsverkets generella riktvärden (förenklad riskbedömning). Förekomst av tjärasfalt. Provtagning har utförts inom ej bebyggda delar i tillgängliga områden. Möjliga ytor för jordprovtagning är små pga. de tre byggnaderna och två garagen under mark mellan byggnaderna. Detta tillsammans med de identifierade markförlagda ledningarna, osäkert läge för utrymmen under jord samt det topografiskt svårtillgängliga västra delarna av fastigheten innebar mycket begränsad möjlighet till jordprovtagning. Samtliga provtagningslägen stämdes av med YIT. 6.1 Fältarbete Provtagning med borrbandvagn genomfördes på fastigheten den 13 februari 2012 i sex punkter. Totalt togs 13 jordprover i 4 provpunkter. I ytterligare två provpunkter uttogs endast asfaltsprov. Punkterna finns markerade på ritning M101. I provpunkt 12W01 och 12W02 utfördes provtagning ner till 1,8 respektive 3 m. I 2 provpunkter, 12W03 samt 12W05, utfördes provtagning ner till max 0,5 m på grund av osäkerhet avseende markförlagda utrymmen. Inget av jordproverna indikerade förorening. Totalt uttogs 4 asfaltsprover (12W01, 02, 04 och 06). Samtliga prover belystes med UV-lampa för att se om indikation på tjärinnehåll. Inget av proverna visade tydlig indikation. Inget grundvatten påträffades i provpunkterna varför inget grundvattenrör installerades. En sammanställning av fältnoteringar redovisas i Bilaga 1. L:\365x\2012\ Årstaäng\Rapport\EDD rapport Årstaäng 4_förhandskopia.doc Mall: Rapport Advanced.dot ver Laboratorieanalyser Totalt skickades 6 jordprov till det ackrediterade laboratoriet ALcontrol för analys avseende PAH-16 och metaller, vilket är vanliga ämnen i fyllningsjord. Prover valdes ut för att få en generell bild av föroreningssituationen både i ytlig jord och på djupet. Två av asfaltsproverna analyserades avseende PAH-16 för att verifiera fältanalysen. 6.3 Generella jämför- och riktvärden Resultaten från laboratorieanalyserna jämförs med Naturvårdsverkets generella riktvärden för förorenad mark (NV, oktober 2009). Naturvårdsverkets riktvärden är uppdelade i två typer av markanvändning: Känslig Markanvändning (KM): Markkvaliteten begränsar inte val av markanvändning och grundvattnet skyddas. Marken skall t.ex. kunna användas till bostäder, daghem, odling etc. Grundvatten inom området används till dricksvatten. De exponerade grupperna antas vara barn, vuxna och äldre som lever inom området under en livstid. De flesta typer av markekosystem skyddas. Ekosystem i närbeläget ytvatten skyddas. Projektnummer: Årstaäng 4 Stockholm Stad Granskningsversion (11)

9 Miljö Due Diligence Mindre Känslig Markanvändning (MKM): Markkvaliteten begränsar val av markanvändning och grundvattnet skyddas. Marken kan t.ex. användas för kontor, industrier eller vägar. Grundvattnet skyddas som en naturresurs. De exponerade grupperna antas vara personer som vistas inom området under sin yrkesverksamma tid samt barn och äldre som tillfälligt vistas inom området. Vissa typer av markekosystem skyddas. Ekosystemet i närbeläget ytvatten skyddas. Nuvarande markanvändning (främst kontor) inom området är kontor vilket räknas som MKM. Skola motsvarar generellt känslig markanvändning, KM. 6.4 Resultat Inga syn- eller luktintryck som tyder på förorening gjordes i samband med provtagningen. Samtliga analysrapporter redovisas i Bilaga 2. Provpunkternas lägen framgår av ritning M Jordprov Totalt analyserades 6 prover från 4 provpunkter avseende metaller och PAH. Analysresultaten redovisas i tabell 1-2. Tabell 1. Analysresultat avseende PAH-16 från markprovtagning på Årstaäng 4, Stockholm stad. Analysresultat överstigande KM markeras med fet stil och halter överstigande MKM markeras med fet understruken stil. Jord Prov (m u my) Riktvärde (mg/kg) Bakgrundshalt* 12W W W W W W05-1 Ämne 0,05-0,5 1,0-1,4 0,05-0,4 0,9-1,3 0-0,3 0-0,2 KM MKM TS_105 C 96, ,2 82,5 79,8 72,4 - - PAH L <0,03 <0,03 <0,03 0,054 <0,03 <0, PAH M <0,05 <0,05 <0,05 2,1 <0,05 <0, PAH H <0,08 <0,08 <0,08 3 <0,08 <0, PAH canc <0,15 <0,15 <0,15 2,7 <0,15 <0,15 0,66-1,42 PAH övriga <2 <2 <2 2,5 <2 <2 0,64-1,52 *Regionalhalt i opåverkad morän i Östra Mälardalen (SGU, 2007). Bakgrunden anges som p90 av fraktion <2 mm. Tabell 2 Analysresultat avseende metaller från markprovtagning på Årstaäng 4, Stockholm stad. Analysresultat överstigande KM markeras med fet stil och halter överstigande MKM markeras med fet understruken stil. L:\365x\2012\ Årstaäng\Rapport\EDD rapport Årstaäng 4_förhandskopia.doc Mall: Rapport Advanced.dot ver 1.0 Jord Element Prov (m u my) 12W W W W W W05-1 0,05-0,5 1,0-1,4 0,05-0,4 0,9-1,3 0-0,3 0-0,2 Riktvärde KM MKM Arsenik 3,8 2,6 <2,5 4,6 3, ,3 Barium Bly 8,9 28 5, ,7 Kadmium <0,20 0,22 <0,20 0,41 0,24 0,3 0,5 15 0,08 Kobolt 8,7 11 9,6 12 9,4 6, Koppar Bakgrundshalt* Krom total Kvicksilver <0,013 <0,013 0,024 0,37 0,051 0,062 0,25 2,5 Nickel Vanadin Zink *Regionalhalt i opåverkad morän i Östra Mälardalen (SGU, 2007). Bakgrunden anges som p90 av fraktion <2 mm. Projektnummer: Årstaäng 4 Stockholm Stad Granskningsversion (11)

10 Miljö Due Diligence Analyserna visar följande: I ett ytligt prov (0-0,2 m under markytan) från provpunkt 12W05, belägen i gräsmattan öster om hus B visar på kopparhalter över riktvärdet för MKM. I prov från 0,9-1,3 m under markytan i provpunkt 12W02 är halterna av bly, kvicksilverhalter och PAH-H något förhöjda, över riktvärdet för KM. Analyserade prover från provpunkt 12W01 och 12W03 visar att samtliga analyserade parametrar understiger riktvärdet för KM Asfalt Två asfaltsprover från olika delar av fastigheten valdes ut för verifierande analys på laboratorium. Laboratorieanalyserna visade på låga halt av PAH (<8 resp 8,5 mg/kg) och visar att det inte utgör tjärasfalt. Övriga asfaltsprover liknade de analyserade proven. L:\365x\2012\ Årstaäng\Rapport\EDD rapport Årstaäng 4_förhandskopia.doc Mall: Rapport Advanced.dot ver Slutsats och rekommendationer Nuvarande verksamhet bedöms inte innebära någon risk för föroreningar på fastigheten. Det finns ingen identifierad historisk verksamhet som bedöms kunna ha orsakat föroreningar inom fastigheten. Omkringliggande verksamheter, nuvarande och historiska, bedöms inte innebära en risk för spridning av eventuella föroreningar till Årstaäng 4. Det finns inga förelägganden eller utestående ärenden avseende föroreningar hos miljömyndigheten. Utförd jordprovtagning visar att jorden inte innebär en risk för människors hälsa eller miljö med dagens verksamhet. Vid ändrad markanvändning till skola vid byggnad C bedöms heller inte uppmätta halter innebära någon risk för människors hälsa. Undersökningen är dock begränsad och om ytor som idag är hårdgjorda kommer friläggas vid ändrad markanvändningen till skola rekommenderas verifierande provtagning för att säkerställa att negativ exponering inte kan ske. Oavsett markanvändning, krävs pga. förhöjda halter att provtagning utförs vid markarbeten som genererar överskottsmassor. Dvs. om jord ska transporteras bort från fastigheten måste viss kompletterande provtagning göras för att säkerställa korrekt masshantering. Sammantaget bedöms risken för omfattande föroreningar inom fastigheten vara låg, men lokala förhöjda halter i fyllningsjord kan inte uteslutas. Projektnummer: Årstaäng 4 Stockholm Stad Granskningsversion (11)

11 Miljö Due Diligence 8 Referenser Följande referenser; intervjuer, databaser, rapporter och andra dokument, har granskats och är refererade till i rapporten Referens Datum Utgiven av / Kommentar Arkviarie, Anneli Modén Länsstyrelsen stockholms län Arkivarie, Annika Gattberg ,24 Stockholm stad Arkivarie, Therese Eriksson Stockholm stad Brunnsarkivet, SGU Fastighetskartan, Stockholm stad Fastighetssök, Metria Fastighetstekniker, Nick YIT Historiska kartor, Lantmäteriet Jordartskarta, SGU ärende AHBTL Ledningskollen Miljöhandläggare, Ann Christine Johansson Stockholm stad Miljöhandläggare, Mikael Åhman Stockholm stad Natura 200-områden, Naturvårdsverket Samlingskarta, Stefan Östman Stockholm vatten Skyddade områden, Länsstyrelsen L:\365x\2012\ Årstaäng\Rapport\EDD rapport Årstaäng 4_förhandskopia.doc Mall: Rapport Advanced.dot ver Stockholm Stad Projektnummer: Årstaäng 4 Stockholm Stad Granskningsversion (11)

12 BILAGA 1 SID 1 (2) Kommentarer: Analyser: Beställare: GE 1. Preliminär geoteknisk benämning enligt SGF:s beteckningssystem. A= M10Hg, metaller Projektnamn: Årstaäng 4 2. Analysresultaten redovisas separat. B=PAH16 Datum: Sammanställning av fältnoteringar samt utförda analyser Punkt Nivå Prov Prel. geoteknisk Anmärkning Labanalyser 2 [m u my] nr Benämning 1 A B 12W01 0-0,05 1 Asf Ingen eller svag ind med UV 0,05-0,5 2 F/gr Sa x x 0,5-1,0 3 F/gr Sa 1-1,5 4 F/gr Sa x x 1,5-1,8 5 F/gr Sa 12W02 0-0,05 1 Asf Ingen eller svag ind med UV x x 0,05-0,4 2 F/Sa x x 0,4-0,9 3 F/gr Sa 0,9-1,3 4 Let gr (F) x x 1,3-2,0 5 Let 2-2,7 6 Let sa 2,7-3,0 7 Le 12W03 0-0,3 1 My (Let) x x 0,3-0,5 2 Let 12W04 0-0,08 1 Asf Ingen eller svag ind med UV 12W05 0-0,2 1 My x x 0,2-0,4 2 Let 0,4-0,5 3 Sa 12W06 0-0,04 1 Asf Ingen eller svag ind med UV x x 0,04-0,1 - Btg 0,05 - Mak Bilaga-Sammanställning av fältnoteringar samt utförda analyser_borrprovtagning (2)

13 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING 1006 ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare Mark och vatten 3656 Arenavägen STOCKHOLM-GLOBEN Sida 1 (2) Avser Projekt Projekt : Konsult/ProjNr : Jenny Forsberg Provtyp : Mark Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : 12W01-2 Provtagningsdjup : -0.5 m Provtagare : - Ankomstdatum : Ankomsttidpunkt : 2130 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Enhet Mätosäkerhet SS-ISO 11465, utg 1 Torrsubstans 96.9 % +/-10% SS-EN ISO Arsenik, As 3.8 mg/kg TS +/-20-30% SS-EN ISO Barium, Ba 31 mg/kg TS +/-20-25% SS-EN ISO Bly, Pb 8.9 mg/kg TS +/-20-25% SS-EN ISO Kadmium, Cd <0.20 mg/kg TS +/-20-30% SS-EN ISO Kobolt, Co 8.7 mg/kg TS +/-20-25% SS-EN ISO Koppar, Cu 30 mg/kg TS +/-20-30% SS-EN ISO Krom, Cr 63 mg/kg TS +/-20-25% SS-EN ISO Nickel, Ni 20 mg/kg TS +/-20-25% SS-EN ISO Vanadin, V 35 mg/kg TS +/-20-25% SS-EN ISO Zink, Zn 60 mg/kg TS +/-25-30% SS ISO 16772, utg1 Kvicksilver, Hg <0.013 mg/kg TS +/-25-30% GC/MS Acenaften <0.03 mg/kg TS +/-20-30% GC/MS Acenaftylen <0.03 mg/kg TS +/-20-30% GC/MS Naftalen <0.03 mg/kg TS +/-20-30% GC/MS PAH-L,summa <0.03 mg/kg TS GC/MS Antracen <0.03 mg/kg TS +/-20-30% GC/MS Fenantren <0.03 mg/kg TS +/-20-30% GC/MS Fluoranten <0.03 mg/kg TS +/-20-30% GC/MS Fluoren <0.03 mg/kg TS +/-20-30% GC/MS Pyren <0.03 mg/kg TS +/-20-30% GC/MS PAH-M,summa <0.05 mg/kg TS GC/MS Benso(a)antracen <0.03 mg/kg TS +/-20-30% GC/MS Benso(a)pyren <0.03 mg/kg TS +/-20-30% GC/MS Benso(b)fluoranten <0.03 mg/kg TS +/-20-30% GC/MS Benso(k)fluoranten <0.03 mg/kg TS +/-20-30% GC/MS Benso(ghi)perylen <0.03 mg/kg TS +/-20-30% GC/MS Chrysen/Trifenylen <0.03 mg/kg TS +/-20-30% GC/MS Dibenso(a,h)antracen <0.03 mg/kg TS +/-20-30% Metallerna är uppslutna med HNO3, förutom Sb och Mo som är uppslutna med kungsvatten. Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Vid intervallangivelse avser det högre talet mätosäkerheten vid halter nära rapporteringsgränsen. (forts.) Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

14 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING 1006 ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare Mark och vatten 3656 Arenavägen STOCKHOLM-GLOBEN Sida 2 (2) Avser Projekt Projekt : Konsult/ProjNr : Jenny Forsberg Provtyp : Mark Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : 12W01-2 Provtagningsdjup : -0.5 m Provtagare : - Ankomstdatum : Ankomsttidpunkt : 2130 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Enhet Mätosäkerhet GC/MS Indeno(1,2,3-cd)pyren <0.03 mg/kg TS +/-20-30% GC/MS PAH-H,summa <0.08 mg/kg TS GC/MS PAH,summa cancerogena <0.15 mg/kg TS GC/MS PAH,summa övriga <2 mg/kg TS Metallerna är uppslutna med HNO3, förutom Sb och Mo som är uppslutna med kungsvatten. Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Vid intervallangivelse avser det högre talet mätosäkerheten vid halter nära rapporteringsgränsen. Linköping Rapporten har granskats och godkänts av Mats Lindgren Laboratoriechef Kontrollnr Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

15 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING 1006 ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare Mark och vatten 3656 Arenavägen STOCKHOLM-GLOBEN Sida 1 (2) Avser Projekt Projekt : Konsult/ProjNr : Jenny Forsberg Provtyp : Mark Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : 12W01-4 Provtagningsdjup : m Provtagare : - Ankomstdatum : Ankomsttidpunkt : 2130 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Enhet Mätosäkerhet SS-ISO 11465, utg 1 Torrsubstans 97.0 % +/-10% SS-EN ISO Arsenik, As 2.6 mg/kg TS +/-20-30% SS-EN ISO Barium, Ba 52 mg/kg TS +/-20-25% SS-EN ISO Bly, Pb 28 mg/kg TS +/-20-25% SS-EN ISO Kadmium, Cd 0.22 mg/kg TS +/-20-30% SS-EN ISO Kobolt, Co 11 mg/kg TS +/-20-25% SS-EN ISO Koppar, Cu 43 mg/kg TS +/-20-30% SS-EN ISO Krom, Cr 52 mg/kg TS +/-20-25% SS-EN ISO Nickel, Ni 26 mg/kg TS +/-20-25% SS-EN ISO Vanadin, V 34 mg/kg TS +/-20-25% SS-EN ISO Zink, Zn 95 mg/kg TS +/-25-30% SS ISO 16772, utg1 Kvicksilver, Hg <0.013 mg/kg TS +/-25-30% GC/MS Acenaften <0.03 mg/kg TS +/-20-30% GC/MS Acenaftylen <0.03 mg/kg TS +/-20-30% GC/MS Naftalen <0.03 mg/kg TS +/-20-30% GC/MS PAH-L,summa <0.03 mg/kg TS GC/MS Antracen <0.03 mg/kg TS +/-20-30% GC/MS Fenantren <0.03 mg/kg TS +/-20-30% GC/MS Fluoranten <0.03 mg/kg TS +/-20-30% GC/MS Fluoren <0.03 mg/kg TS +/-20-30% GC/MS Pyren <0.03 mg/kg TS +/-20-30% GC/MS PAH-M,summa <0.05 mg/kg TS GC/MS Benso(a)antracen <0.03 mg/kg TS +/-20-30% GC/MS Benso(a)pyren <0.03 mg/kg TS +/-20-30% GC/MS Benso(b)fluoranten <0.03 mg/kg TS +/-20-30% GC/MS Benso(k)fluoranten <0.03 mg/kg TS +/-20-30% GC/MS Benso(ghi)perylen <0.03 mg/kg TS +/-20-30% GC/MS Chrysen/Trifenylen <0.03 mg/kg TS +/-20-30% GC/MS Dibenso(a,h)antracen <0.03 mg/kg TS +/-20-30% Metallerna är uppslutna med HNO3, förutom Sb och Mo som är uppslutna med kungsvatten. Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Vid intervallangivelse avser det högre talet mätosäkerheten vid halter nära rapporteringsgränsen. (forts.) Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

16 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING 1006 ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare Mark och vatten 3656 Arenavägen STOCKHOLM-GLOBEN Sida 2 (2) Avser Projekt Projekt : Konsult/ProjNr : Jenny Forsberg Provtyp : Mark Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : 12W01-4 Provtagningsdjup : m Provtagare : - Ankomstdatum : Ankomsttidpunkt : 2130 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Enhet Mätosäkerhet GC/MS Indeno(1,2,3-cd)pyren <0.03 mg/kg TS +/-20-30% GC/MS PAH-H,summa <0.08 mg/kg TS GC/MS PAH,summa cancerogena <0.15 mg/kg TS GC/MS PAH,summa övriga <2 mg/kg TS Metallerna är uppslutna med HNO3, förutom Sb och Mo som är uppslutna med kungsvatten. Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Vid intervallangivelse avser det högre talet mätosäkerheten vid halter nära rapporteringsgränsen. Linköping Rapporten har granskats och godkänts av Mats Lindgren Laboratoriechef Kontrollnr Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

17 RAPPORT Sida 1 (1) ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Rapport Nr Uppdragsgivare Mark och vatten 3656 Arenavägen STOCKHOLM-GLOBEN Avser Projekt Asfalt Projekt : Konsult/ProjNr : Jenny Forsberg Provtyp : Asfalt Information om provet och provtagningen Provtagningsdatum : Provtagningstidpunkt : - Provets märkning : 12W002-1 Provtagare : - Ankomstdatum : Ankomsttidpunkt : 2130 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Enhet Mätosäkerhet GC/MS Benso(a)antracen 1.1 mg/kg +/-20-35% GC/MS Benso(a)pyren <1 mg/kg +/-20-35% GC/MS Benso(b+k)fluoranten <2 mg/kg +/-20-35% GC/MS Chrysen/Trifenylen <1 mg/kg +/-20-35% GC/MS Dibenso(a,h)antracen <1 mg/kg +/-20-35% GC/MS Indeno(1,2,3-cd)pyren <1 mg/kg +/-20-35% Beräknad PAH,summa cancerogena 4.0 mg/kg GC/MS Acenaften <1 mg/kg +/-20-35% GC/MS Acenaftylen <1 mg/kg +/-20-35% GC/MS Antracen <1 mg/kg +/-20-35% GC/MS Benso(ghi)perylen <1 mg/kg +/-20-35% GC/MS Fenantren <1 mg/kg +/-20-35% GC/MS Fluoranten <1 mg/kg +/-20-35% GC/MS Fluoren <1 mg/kg +/-20-35% GC/MS Naftalen <1 mg/kg +/-20-35% GC/MS Pyren <1 mg/kg +/-20-35% Beräknad PAH,summa övriga <4.5 mg/kg Beräknad PAH,summa 16 st 8.5 mg/kg Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Vid intervallangivelse avser det högre talet mätosäkerheten vid halter nära rapporteringsgränsen. Linköping Rapporten har granskats och godkänts av Kristina Hallqvist Analysansvarig Kontrollnr

18 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING 1006 ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare Mark och vatten 3656 Arenavägen STOCKHOLM-GLOBEN Sida 1 (2) Avser Projekt Projekt : Konsult/ProjNr : Jenny Forsberg Provtyp : Mark Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : 12W02-2 Provtagningsdjup : -0.4 m Provtagare : - Ankomstdatum : Ankomsttidpunkt : 2130 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Enhet Mätosäkerhet SS-ISO 11465, utg 1 Torrsubstans 94.2 % +/-10% SS-EN ISO Arsenik, As <2.5 mg/kg TS +/-20-30% SS-EN ISO Barium, Ba 77 mg/kg TS +/-20-25% SS-EN ISO Bly, Pb 5.9 mg/kg TS +/-20-25% SS-EN ISO Kadmium, Cd <0.20 mg/kg TS +/-20-30% SS-EN ISO Kobolt, Co 9.6 mg/kg TS +/-20-25% SS-EN ISO Koppar, Cu 21 mg/kg TS +/-20-30% SS-EN ISO Krom, Cr 57 mg/kg TS +/-20-25% SS-EN ISO Nickel, Ni 18 mg/kg TS +/-20-25% SS-EN ISO Vanadin, V 40 mg/kg TS +/-20-25% SS-EN ISO Zink, Zn 54 mg/kg TS +/-25-30% SS ISO 16772, utg1 Kvicksilver, Hg mg/kg TS +/-25-30% GC/MS Acenaften <0.03 mg/kg TS +/-20-30% GC/MS Acenaftylen <0.03 mg/kg TS +/-20-30% GC/MS Naftalen <0.03 mg/kg TS +/-20-30% GC/MS PAH-L,summa <0.03 mg/kg TS GC/MS Antracen <0.03 mg/kg TS +/-20-30% GC/MS Fenantren <0.03 mg/kg TS +/-20-30% GC/MS Fluoranten <0.03 mg/kg TS +/-20-30% GC/MS Fluoren <0.03 mg/kg TS +/-20-30% GC/MS Pyren <0.03 mg/kg TS +/-20-30% GC/MS PAH-M,summa <0.05 mg/kg TS GC/MS Benso(a)antracen mg/kg TS +/-20-30% GC/MS Benso(a)pyren <0.03 mg/kg TS +/-20-30% GC/MS Benso(b)fluoranten <0.03 mg/kg TS +/-20-30% GC/MS Benso(k)fluoranten <0.03 mg/kg TS +/-20-30% GC/MS Benso(ghi)perylen <0.03 mg/kg TS +/-20-30% GC/MS Chrysen/Trifenylen <0.03 mg/kg TS +/-20-30% GC/MS Dibenso(a,h)antracen <0.03 mg/kg TS +/-20-30% Metallerna är uppslutna med HNO3, förutom Sb och Mo som är uppslutna med kungsvatten. Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Vid intervallangivelse avser det högre talet mätosäkerheten vid halter nära rapporteringsgränsen. (forts.) Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

19 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING 1006 ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare Mark och vatten 3656 Arenavägen STOCKHOLM-GLOBEN Sida 2 (2) Avser Projekt Projekt : Konsult/ProjNr : Jenny Forsberg Provtyp : Mark Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : 12W02-2 Provtagningsdjup : -0.4 m Provtagare : - Ankomstdatum : Ankomsttidpunkt : 2130 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Enhet Mätosäkerhet GC/MS Indeno(1,2,3-cd)pyren <0.03 mg/kg TS +/-20-30% GC/MS PAH-H,summa <0.08 mg/kg TS GC/MS PAH,summa cancerogena <0.15 mg/kg TS GC/MS PAH,summa övriga <2 mg/kg TS Metallerna är uppslutna med HNO3, förutom Sb och Mo som är uppslutna med kungsvatten. Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Vid intervallangivelse avser det högre talet mätosäkerheten vid halter nära rapporteringsgränsen. Linköping Rapporten har granskats och godkänts av Mats Lindgren Laboratoriechef Kontrollnr Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

20 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING 1006 ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare Mark och vatten 3656 Arenavägen STOCKHOLM-GLOBEN Sida 1 (2) Avser Projekt Projekt : Konsult/ProjNr : Jenny Forsberg Provtyp : Mark Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : 12W02-4 Provtagningsdjup : -1.3 m Provtagare : - Ankomstdatum : Ankomsttidpunkt : 2130 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Enhet Mätosäkerhet SS-ISO 11465, utg 1 Torrsubstans 82.5 % +/-10% SS-EN ISO Arsenik, As 4.6 mg/kg TS +/-20-30% SS-EN ISO Barium, Ba 140 mg/kg TS +/-20-25% SS-EN ISO Bly, Pb 61 mg/kg TS +/-20-25% SS-EN ISO Kadmium, Cd 0.41 mg/kg TS +/-20-30% SS-EN ISO Kobolt, Co 12 mg/kg TS +/-20-25% SS-EN ISO Koppar, Cu 49 mg/kg TS +/-20-30% SS-EN ISO Krom, Cr 48 mg/kg TS +/-20-25% SS-EN ISO Nickel, Ni 29 mg/kg TS +/-20-25% SS-EN ISO Vanadin, V 49 mg/kg TS +/-20-25% SS-EN ISO Zink, Zn 220 mg/kg TS +/-25-30% SS ISO 16772, utg1 Kvicksilver, Hg 0.37 mg/kg TS +/-25-30% GC/MS Acenaften <0.03 mg/kg TS +/-20-30% GC/MS Acenaftylen mg/kg TS +/-20-30% GC/MS Naftalen <0.03 mg/kg TS +/-20-30% GC/MS PAH-L,summa mg/kg TS GC/MS Antracen mg/kg TS +/-20-30% GC/MS Fenantren 0.34 mg/kg TS +/-20-30% GC/MS Fluoranten 0.99 mg/kg TS +/-20-30% GC/MS Fluoren <0.03 mg/kg TS +/-20-30% GC/MS Pyren 0.67 mg/kg TS +/-20-30% GC/MS PAH-M,summa 2.1 mg/kg TS GC/MS Benso(a)antracen 0.40 mg/kg TS +/-20-30% GC/MS Benso(a)pyren 0.42 mg/kg TS +/-20-30% GC/MS Benso(b)fluoranten 0.74 mg/kg TS +/-20-30% GC/MS Benso(k)fluoranten 0.23 mg/kg TS +/-20-30% GC/MS Benso(ghi)perylen 0.34 mg/kg TS +/-20-30% GC/MS Chrysen/Trifenylen 0.49 mg/kg TS +/-20-30% GC/MS Dibenso(a,h)antracen mg/kg TS +/-20-30% Metallerna är uppslutna med HNO3, förutom Sb och Mo som är uppslutna med kungsvatten. Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Vid intervallangivelse avser det högre talet mätosäkerheten vid halter nära rapporteringsgränsen. (forts.) Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

21 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING 1006 ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare Mark och vatten 3656 Arenavägen STOCKHOLM-GLOBEN Sida 2 (2) Avser Projekt Projekt : Konsult/ProjNr : Jenny Forsberg Provtyp : Mark Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : 12W02-4 Provtagningsdjup : -1.3 m Provtagare : - Ankomstdatum : Ankomsttidpunkt : 2130 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Enhet Mätosäkerhet GC/MS Indeno(1,2,3-cd)pyren 0.35 mg/kg TS +/-20-30% GC/MS PAH-H,summa 3.0 mg/kg TS GC/MS PAH,summa cancerogena 2.7 mg/kg TS GC/MS PAH,summa övriga 2.5 mg/kg TS Metallerna är uppslutna med HNO3, förutom Sb och Mo som är uppslutna med kungsvatten. Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Vid intervallangivelse avser det högre talet mätosäkerheten vid halter nära rapporteringsgränsen. Linköping Rapporten har granskats och godkänts av Mats Lindgren Laboratoriechef Kontrollnr Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

22 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING 1006 ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare Mark och vatten 3656 Arenavägen STOCKHOLM-GLOBEN Sida 1 (2) Avser Projekt Projekt : Konsult/ProjNr : Jenny Forsberg Provtyp : Mark Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : 12W03-1 Provtagningsdjup : m Provtagare : - Ankomstdatum : Ankomsttidpunkt : 2130 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Enhet Mätosäkerhet SS-ISO 11465, utg 1 Torrsubstans 79.8 % +/-10% SS-EN ISO Arsenik, As 3.5 mg/kg TS +/-20-30% SS-EN ISO Barium, Ba 65 mg/kg TS +/-20-25% SS-EN ISO Bly, Pb 25 mg/kg TS +/-20-25% SS-EN ISO Kadmium, Cd 0.24 mg/kg TS +/-20-30% SS-EN ISO Kobolt, Co 9.4 mg/kg TS +/-20-25% SS-EN ISO Koppar, Cu 28 mg/kg TS +/-20-30% SS-EN ISO Krom, Cr 35 mg/kg TS +/-20-25% SS-EN ISO Nickel, Ni 21 mg/kg TS +/-20-25% SS-EN ISO Vanadin, V 39 mg/kg TS +/-20-25% SS-EN ISO Zink, Zn 85 mg/kg TS +/-25-30% SS ISO 16772, utg1 Kvicksilver, Hg mg/kg TS +/-25-30% GC/MS Acenaften <0.03 mg/kg TS +/-20-30% GC/MS Acenaftylen <0.03 mg/kg TS +/-20-30% GC/MS Naftalen <0.03 mg/kg TS +/-20-30% GC/MS PAH-L,summa <0.03 mg/kg TS GC/MS Antracen <0.03 mg/kg TS +/-20-30% GC/MS Fenantren <0.03 mg/kg TS +/-20-30% GC/MS Fluoranten <0.03 mg/kg TS +/-20-30% GC/MS Fluoren <0.03 mg/kg TS +/-20-30% GC/MS Pyren <0.03 mg/kg TS +/-20-30% GC/MS PAH-M,summa <0.05 mg/kg TS GC/MS Benso(a)antracen <0.03 mg/kg TS +/-20-30% GC/MS Benso(a)pyren <0.03 mg/kg TS +/-20-30% GC/MS Benso(b)fluoranten <0.03 mg/kg TS +/-20-30% GC/MS Benso(k)fluoranten <0.03 mg/kg TS +/-20-30% GC/MS Benso(ghi)perylen <0.03 mg/kg TS +/-20-30% GC/MS Chrysen/Trifenylen <0.03 mg/kg TS +/-20-30% GC/MS Dibenso(a,h)antracen <0.03 mg/kg TS +/-20-30% Metallerna är uppslutna med HNO3, förutom Sb och Mo som är uppslutna med kungsvatten. Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Vid intervallangivelse avser det högre talet mätosäkerheten vid halter nära rapporteringsgränsen. (forts.) Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

23 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING 1006 ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare Mark och vatten 3656 Arenavägen STOCKHOLM-GLOBEN Sida 2 (2) Avser Projekt Projekt : Konsult/ProjNr : Jenny Forsberg Provtyp : Mark Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : 12W03-1 Provtagningsdjup : m Provtagare : - Ankomstdatum : Ankomsttidpunkt : 2130 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Enhet Mätosäkerhet GC/MS Indeno(1,2,3-cd)pyren <0.03 mg/kg TS +/-20-30% GC/MS PAH-H,summa <0.08 mg/kg TS GC/MS PAH,summa cancerogena <0.15 mg/kg TS GC/MS PAH,summa övriga <2 mg/kg TS Metallerna är uppslutna med HNO3, förutom Sb och Mo som är uppslutna med kungsvatten. Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Vid intervallangivelse avser det högre talet mätosäkerheten vid halter nära rapporteringsgränsen. Linköping Rapporten har granskats och godkänts av Mats Lindgren Laboratoriechef Kontrollnr Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

24 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING 1006 ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare Mark och vatten 3656 Arenavägen STOCKHOLM-GLOBEN Sida 1 (2) Avser Projekt Projekt : Konsult/ProjNr : Jenny Forsberg Provtyp : Mark Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : 12W05-1 Provtagningsdjup : m Provtagare : - Ankomstdatum : Ankomsttidpunkt : 2130 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Enhet Mätosäkerhet SS-ISO 11465, utg 1 Torrsubstans 72.4 % +/-10% SS-EN ISO Arsenik, As 3.0 mg/kg TS +/-20-30% SS-EN ISO Barium, Ba 58 mg/kg TS +/-20-25% SS-EN ISO Bly, Pb 23 mg/kg TS +/-20-25% SS-EN ISO Kadmium, Cd 0.30 mg/kg TS +/-20-30% SS-EN ISO Kobolt, Co 6.9 mg/kg TS +/-20-25% SS-EN ISO Koppar, Cu 270 mg/kg TS +/-20-30% SS-EN ISO Krom, Cr 24 mg/kg TS +/-20-25% SS-EN ISO Nickel, Ni 16 mg/kg TS +/-20-25% SS-EN ISO Vanadin, V 29 mg/kg TS +/-20-25% SS-EN ISO Zink, Zn 59 mg/kg TS +/-25-30% SS ISO 16772, utg1 Kvicksilver, Hg mg/kg TS +/-25-30% GC/MS Acenaften <0.03 mg/kg TS +/-20-30% GC/MS Acenaftylen <0.03 mg/kg TS +/-20-30% GC/MS Naftalen <0.03 mg/kg TS +/-20-30% GC/MS PAH-L,summa <0.03 mg/kg TS GC/MS Antracen <0.03 mg/kg TS +/-20-30% GC/MS Fenantren <0.03 mg/kg TS +/-20-30% GC/MS Fluoranten <0.03 mg/kg TS +/-20-30% GC/MS Fluoren <0.03 mg/kg TS +/-20-30% GC/MS Pyren <0.03 mg/kg TS +/-20-30% GC/MS PAH-M,summa <0.05 mg/kg TS GC/MS Benso(a)antracen <0.03 mg/kg TS +/-20-30% GC/MS Benso(a)pyren <0.03 mg/kg TS +/-20-30% GC/MS Benso(b)fluoranten mg/kg TS +/-20-30% GC/MS Benso(k)fluoranten <0.03 mg/kg TS +/-20-30% GC/MS Benso(ghi)perylen mg/kg TS +/-20-30% GC/MS Chrysen/Trifenylen <0.03 mg/kg TS +/-20-30% GC/MS Dibenso(a,h)antracen <0.03 mg/kg TS +/-20-30% Metallerna är uppslutna med HNO3, förutom Sb och Mo som är uppslutna med kungsvatten. Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Vid intervallangivelse avser det högre talet mätosäkerheten vid halter nära rapporteringsgränsen. (forts.) Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

25 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING 1006 ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare Mark och vatten 3656 Arenavägen STOCKHOLM-GLOBEN Sida 2 (2) Avser Projekt Projekt : Konsult/ProjNr : Jenny Forsberg Provtyp : Mark Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : 12W05-1 Provtagningsdjup : m Provtagare : - Ankomstdatum : Ankomsttidpunkt : 2130 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Enhet Mätosäkerhet GC/MS Indeno(1,2,3-cd)pyren <0.03 mg/kg TS +/-20-30% GC/MS PAH-H,summa <0.08 mg/kg TS GC/MS PAH,summa cancerogena <0.15 mg/kg TS GC/MS PAH,summa övriga <2 mg/kg TS Metallerna är uppslutna med HNO3, förutom Sb och Mo som är uppslutna med kungsvatten. Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Vid intervallangivelse avser det högre talet mätosäkerheten vid halter nära rapporteringsgränsen. Linköping Rapporten har granskats och godkänts av Mats Lindgren Laboratoriechef Kontrollnr Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

26 RAPPORT Sida 1 (1) ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Rapport Nr Uppdragsgivare Mark och vatten 3656 Arenavägen STOCKHOLM-GLOBEN Avser Projekt Asfalt Projekt : Konsult/ProjNr : Jenny Forsberg Provtyp : Asfalt Information om provet och provtagningen Provtagningsdatum : Provtagningstidpunkt : - Provets märkning : 12W06-1 Provtagare : - Ankomstdatum : Ankomsttidpunkt : 2130 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Enhet Mätosäkerhet GC/MS Benso(a)antracen <1 mg/kg +/-20-35% GC/MS Benso(a)pyren <1 mg/kg +/-20-35% GC/MS Benso(b+k)fluoranten <2 mg/kg +/-20-35% GC/MS Chrysen/Trifenylen <1 mg/kg +/-20-35% GC/MS Dibenso(a,h)antracen <1 mg/kg +/-20-35% GC/MS Indeno(1,2,3-cd)pyren <1 mg/kg +/-20-35% Beräknad PAH,summa cancerogena <3.5 mg/kg GC/MS Acenaften <1 mg/kg +/-20-35% GC/MS Acenaftylen <1 mg/kg +/-20-35% GC/MS Antracen <1 mg/kg +/-20-35% GC/MS Benso(ghi)perylen <1 mg/kg +/-20-35% GC/MS Fenantren <1 mg/kg +/-20-35% GC/MS Fluoranten <1 mg/kg +/-20-35% GC/MS Fluoren <1 mg/kg +/-20-35% GC/MS Naftalen <1 mg/kg +/-20-35% GC/MS Pyren <1 mg/kg +/-20-35% Beräknad PAH,summa övriga <4.5 mg/kg Beräknad PAH,summa 16 st <8 mg/kg Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Vid intervallangivelse avser det högre talet mätosäkerheten vid halter nära rapporteringsgränsen. Linköping Rapporten har granskats och godkänts av Kristina Hallqvist Analysansvarig Kontrollnr

27

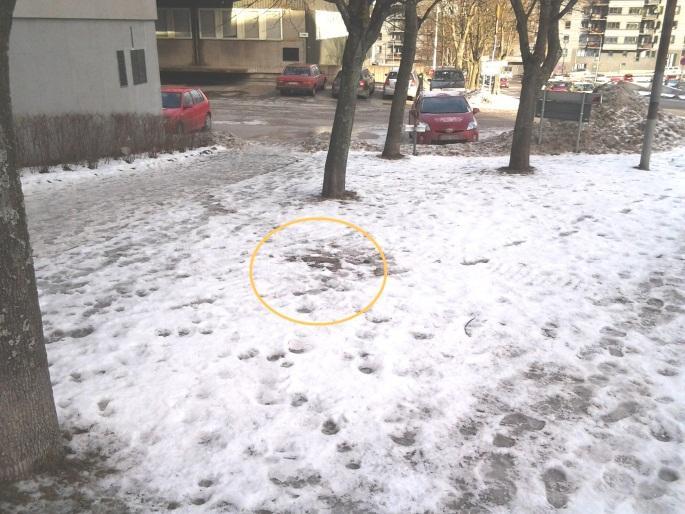

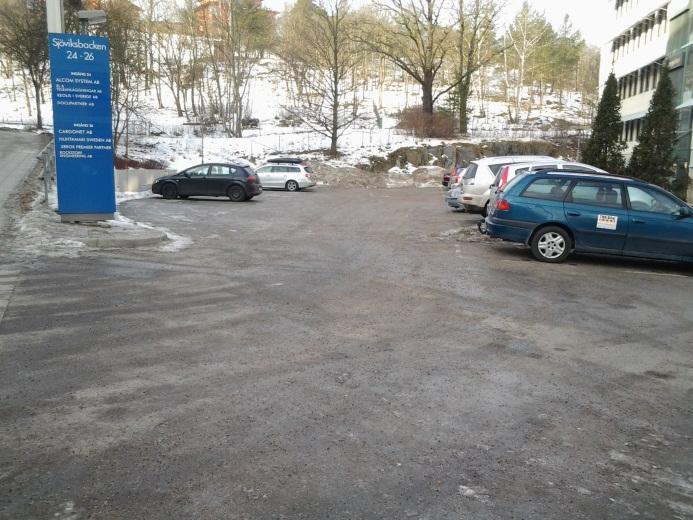

28 Miljö Due Diligence Bilaga 3 Bilaga 3 Foton Bild 1. Parkering söder om hus C. Provpunkt 11W01 samt 11W02 är belägna här. Bild 2. Grönyta öster om hus C med vy vidare ner över fastighetens östra gräns mot Sjöviksbacken. Provpunkt 11W03 är belägen här. Bild 3. Provpunkt 11W03 öster om hus C. Bild 4. Södra delen av parkering AB Provpunkt 11W06 är belägen här. Mall: Rapport Advanced.dot ver 1.0 Assignment ref: Årstaäng 4 Stockholm, Sverige 1 (2)

29 Miljö Due Diligence Bilaga 3 Bild 5. Väster om hus B visar den kuperade terrängen i fastighetens utkant. Bild 6. Vy över parkering BC från västra sidan om hus B. Parkeringen har ingen asfaltsyta. Mall: Rapport Advanced.dot ver 1.0 Assignment ref: Årstaäng 4 Stockholm, Sverige 2 (2)

30 Teckenförklaring hmiljöteknisk skurvprovtagning, jord, laboratorieanalys gmiljöteknisk skruvprovtagning, jord, utan laboratorieanalys Hus A Parkering AB samt Garage G1 h 11W06 Hus B Förklaringar Beteckningar enligt SGF/BGS beteckningssystem h 11W05 BET ANT ÄNDRINGEN AVSER DATUM SIGN Parkering BC samt garage G2 Hus C h 11W01 h 11W02 h g 11W03 11W04 GE Årstaäng 4, Stockholm Stad Avdelningen Mark och Vatten STOCKHOLM-GLOBEN Tel: Fax: UPPDRAG NR RITAD/KONSTRUERAD AV HANDLÄGGARE SU SU/JF DATUM ANSVARIG Jenny Forsberg Översiktlig miljöteknisk provtagning SKALA NUMMER BET 1:700 A3 M101
