1 KARLSKRONA KOMMUN FÄLTET 4, KARLSKRONA KOMMUN Planändring för nybyggnation av flerbostadshus ÖVERSIKTLIG GEOTEKNISK UTREDNING

2 FÄLTET 4, KARLSKRONA KOMMUN Planändring för nybyggnation av flerbostadshus ÖVERSIKTLIG GEOTEKNISK UTREDNING KUND Karlskrona Kommun KONSULT WSP Samhällsbyggnad Box Kalmar Besök: Högabergsgatan 3 Tel: WSP Sverige AB Org nr: Styrelsens säte: Stockholm KONTAKTPERSONER PROJEKT Fältet 4, Karlskrona UPPDRAGSNAMN Fältet 4, Karlskrona UPPDRAGSNUMMER FÖRFATTARE Zana Piroti DATUM Evelina Nilsson Zana Piroti Evelina.Nilsson@wsp.com Zana.Piroti@wsp.com GRANSKAD AV Evelina Nilsson GODKÄND AV Evelina Nilsson Fältet 4

3 INNEHÅLL 1 UPPDRAG AKTUELLT OMRÅDE PLANERAD BYGGNATION DOKUMENTETS SYFTE 5 2 UTFÖRDA UNDERSÖKNINGAR 5 3 GEOTEKNISKA FÖRHÅLLANDEN GRUNDVATTEN 6 4 GEOTEKNISKA REKOMMENDATIONER 7 Ritningar: G G Plan Enskilda undersökningspunkter Fältet 4 3

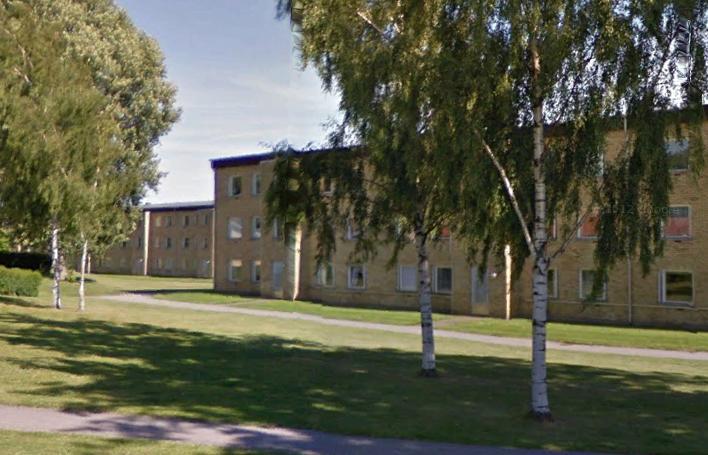

4 1 UPPDRAG WSP Sverige AB har på uppdrag av Karlskrona kommun utfört en översiktlig geoteknisk utredning för rubricerat projekt. Utredningen syftar till att översiktligt klargöra de geotekniska förutsättningarna för en förtätning med nya flerbostadshus inom fastigheten Fältet AKTUELLT OMRÅDE En geoteknisk undersökning har utförts inom Fältet 4 i Lyckeby. Det aktuella området är ett bostadsområde bebyggt med flerbostadshus, med tillhörande parkeringar och grönytor. Det finns också ett par lekplatser på området. Området angränsar i norr till fastigheterna Ängen 1, 2 och 3, i norr och öster till ett skogs- och koloniområde på Lyckeby 3:1, i väster till Augerumsvägen och i söder till ett skogsområde och en veterinärklinik på Gärdet 1. Det rödmarkerade området i figur 1 nedan visar ungefärligt undersökningsområde. Figur 1: Aktuellt område (rödmarkerat) 1.2 PLANERAD BYGGNATION Karlskrona kommun arbetar med en ny detaljplan som ska möjliggöra att fastigheten förtätas med nya flerbostadshus med tillhörande parkeringar. Flerbostadshusen varierar mellan 3 till 8 våningar. Byggnadernas slutliga placeringar, våningsantal, laster, grundläggningsnivåer etc är ännu inte fastställt. I figur 2 visas ett förslag på nybyggnationen. Figur 2: Förslag till nybyggnation av flerbostadshus Fältet 4

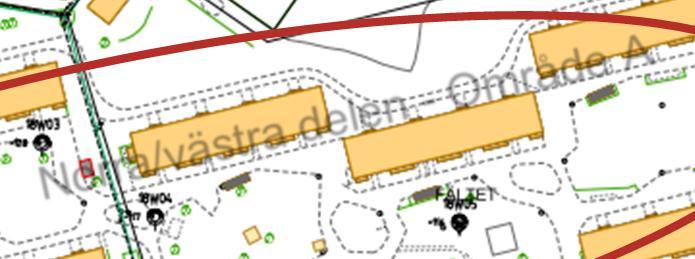

5 1.3 DOKUMENTETS SYFTE Detta dokument avser att översiktligt beskriva de geotekniska förutsättningarna och grundläggningsförhållandena inom det aktuella området för den fortsatta planeringen och projekteringen. Dokumentet avses inte ingå i ett förfrågningsunderlag. 2 UTFÖRDA UNDERSÖKNINGAR WSP Sverige AB har utfört en översiktlig geoteknisk undersökning inom området i januari Undersökningen utfördes av Tommy Rosén och Jessica Aronsson, WSP Kalmar. Utsättning och inmätning av undersökningspunkterna utfördes av Tommy Rosén och Jessica Aronsson. Använt koordinatsystem i plan är Sweref och höjdssystemet är RH2000. Inmätningen har mätklass B. Resultaten av undersökningen redovisas i plan på ritning G och som enskilda undersökningspunkter på ritning G GEOTEKNISKA FÖRHÅLLANDEN Nedan beskrivs de geotekniska förhållandena översiktligt, för mer detaljerad information, se ritningar G och G I jordartsbeskrivningen och rekommendationerna nedan delas området in i område A (norra/västra delen) och område B (södra delen), se figur 3 för områdesindelningen. Figur 3: Områdesindelning Fältet 4 5

6 Område A - Norra/västra delen av undersökningsområdet Inom område A (undersökningspunkter 18W01-18W06) består jorden överst av ca 0,5 3 m fyllningsjord ovan ca 0,5 2,5 m silt och sand med oregelbundet växlande lagerföljd som vilar på friktionsjord av morän. I en punkt (18W01) bestod den översta jorden av 0,5 m mullhaltig sand. Fyllningen består av allt från sand och grus till lera, mulljord, silt och tegelrester. Fyllningsmäktigheten ökar mot öster inom området mellan de befintliga byggnaderna. Sandens och siltens egenskaper har inte bestämts närmare. I en undersökningspunkt har 0,3 m siltig lera påträffats mellan två siltlager. Under silten/sanden förekommer morän ovan berget, vars nivåer inte har bestämts. Område B - Södra delen av undersökningsområdet Inom område B (undersökningspunkter 18W07-18W10) består jorden huvudsakligen av silt och lera med oregelbundet växlande lagerföljd ner till undersökt provtagningsdjup, ca 3 6,5 m. I någon punkt förekommer även ett sandlager i den växlande lagerföljden. Längst ner i provtagningen har silt med innehåll av grus och sand påträffats. Det bedöms vara övergången till moränen. I anslutning till hårdgjorda ytor förekommer fyllning; ca 0,9 m fyllning bestående av grus, sand, silt och lera i en undersökningspunkt (18W09). Silten, som friktionsjord räknad, har mycket lös till medelfast lagringstäthet. Leran som förekommer är siltig och man kan inte räkna med att den är mer än normalkonsoliderad. Det kan till och med pågå sättningar till följd av befintlig fyllning. Moränen samt bergets egenskaper och nivåer har inte bestämts. 3.1 GRUNDVATTEN I samband med fältundersökningen i mitten av januari 2018 installerades två grundvattenrör. Grundvattennivån avlästes i början av februari till +9,8 i 18W02GV respektive +7,6 i 18W07GV, vilket motsvarar ca 2,4 meter under markytan i båda punkterna. Grundvattennivån varierar med årstid och nederbörd och därmed kan både högre eller lägre nivåer förekomma Fältet 4

7 4 GEOTEKNISKA REKOMMENDATIONER Område A - Norra/västra delen av undersökningsområdet Grundläggningsförhållandena inom område A är relativt goda. Det förekommer dock silt (begränsad mäktighet) som kan kräva åtgärder. Man kan tills vidare räkna med att grundläggning av flerbostadshus kan utföras utan andra förstärkningsåtgärder än borttagning av befintlig fyllning och mullhaltig ytjord. I projektets framtida planering och projektering bör man utföra kompletterande undersökningar, dels för att bestämma jordens dimensioneringsparametrar och dels för att bestämma fyllningens mäktighet vid planerade byggnader. Detta utförs när man har tagit fram förslag på byggnadernas lägen, antal våningar och grundläggningsnivåer. Utifrån resultat av den kompletterande undersökningen kan man bestämma om några åtgärder (t ex urgrävning) måste utföras på grund av silten. Område B - Södra delen av undersökningsområdet Grundläggningsförhållandena inom område B är inte lika goda på grund av den stora mäktigheten av silt och lera. Man ska för det fortsatta planeringsarbetet räkna med att grundläggningen av flerbostadshus måste utföras genom pålning för både stomme och golv. Pålarnas medellängd blir gissningsvis ca 10 m. I projektets framtida planering och projektering bör man utföra kompletterande undersökningar, dels för att bestämma jordens dimensioneringsparametrar, gränser för pålning och pållängder och dels för att bestämma om det är möjligt att utföra golven utan pålning i någon/några/alla byggnader inom område B. Det beror dock till viss del på grundläggningsnivåer, vilket gör att förslag på byggnadernas lägen och grundläggningsnivåer bör vara framtaget inför den kompletterande undersökningen. Övrigt Slutliga val av grundläggningsmetoder och förstärkningsåtgärder måste samordnas med eventuella saneringsåtgärder. I det framtida projekteringsarbetet måste en riskanalys med avseende på vibrationer utföras vid pålslagningsarbeten för att säkerhetsställa att befintliga anläggningar inte skadas Fältet 4 7
