KIL, SÖDRA RUNEVÅL NY OMLASTNINGSSTATION

Transkript

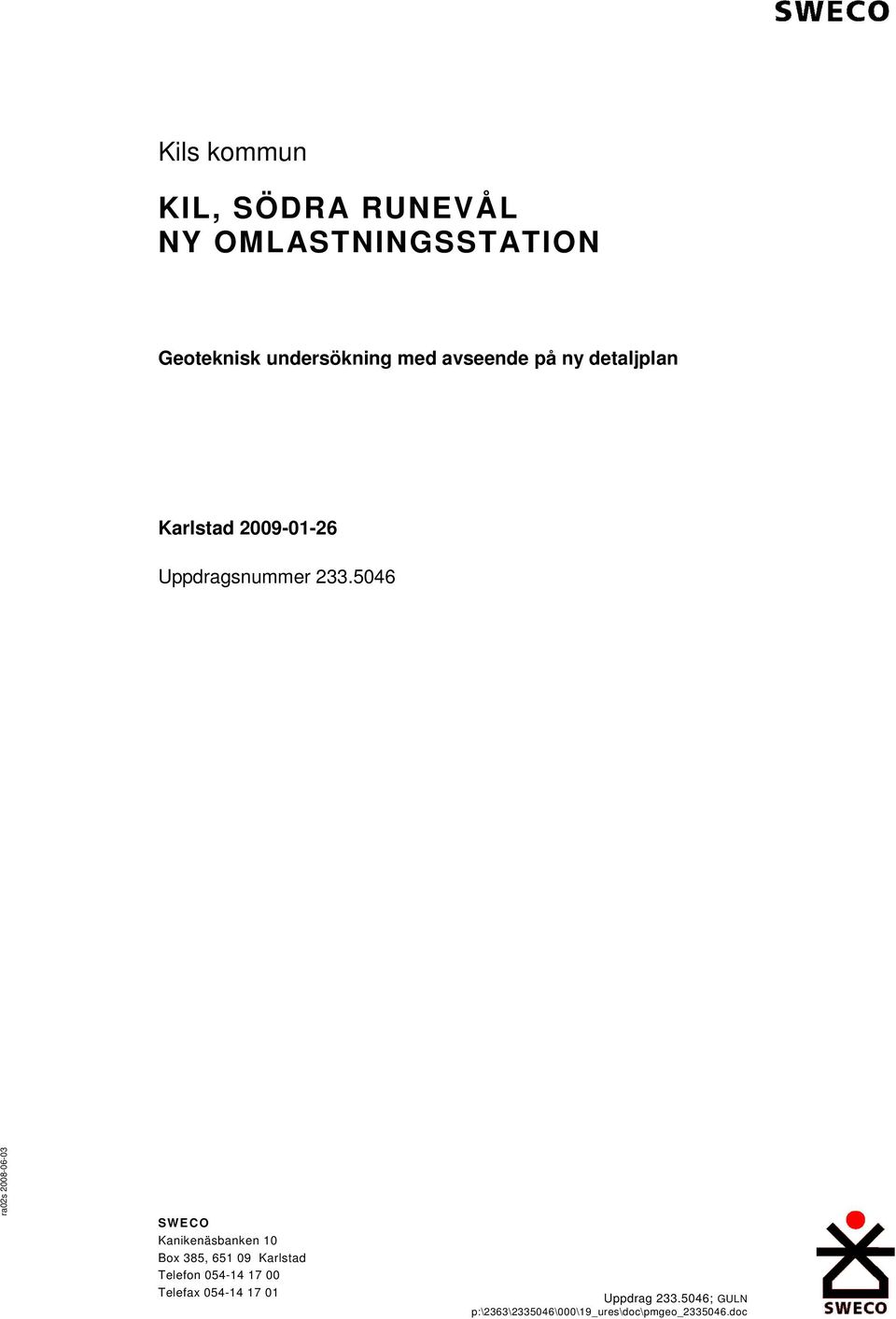

1 Kils kommun KIL, SÖDRA RUNEVÅL NY OMLASTNINGSSTATION Geoteknisk undersökning med avseende på ny detaljplan Karlstad Uppdragsnummer SWECO Kanikenäsbanken 10 Box 385, Karlstad Telefon Telefax

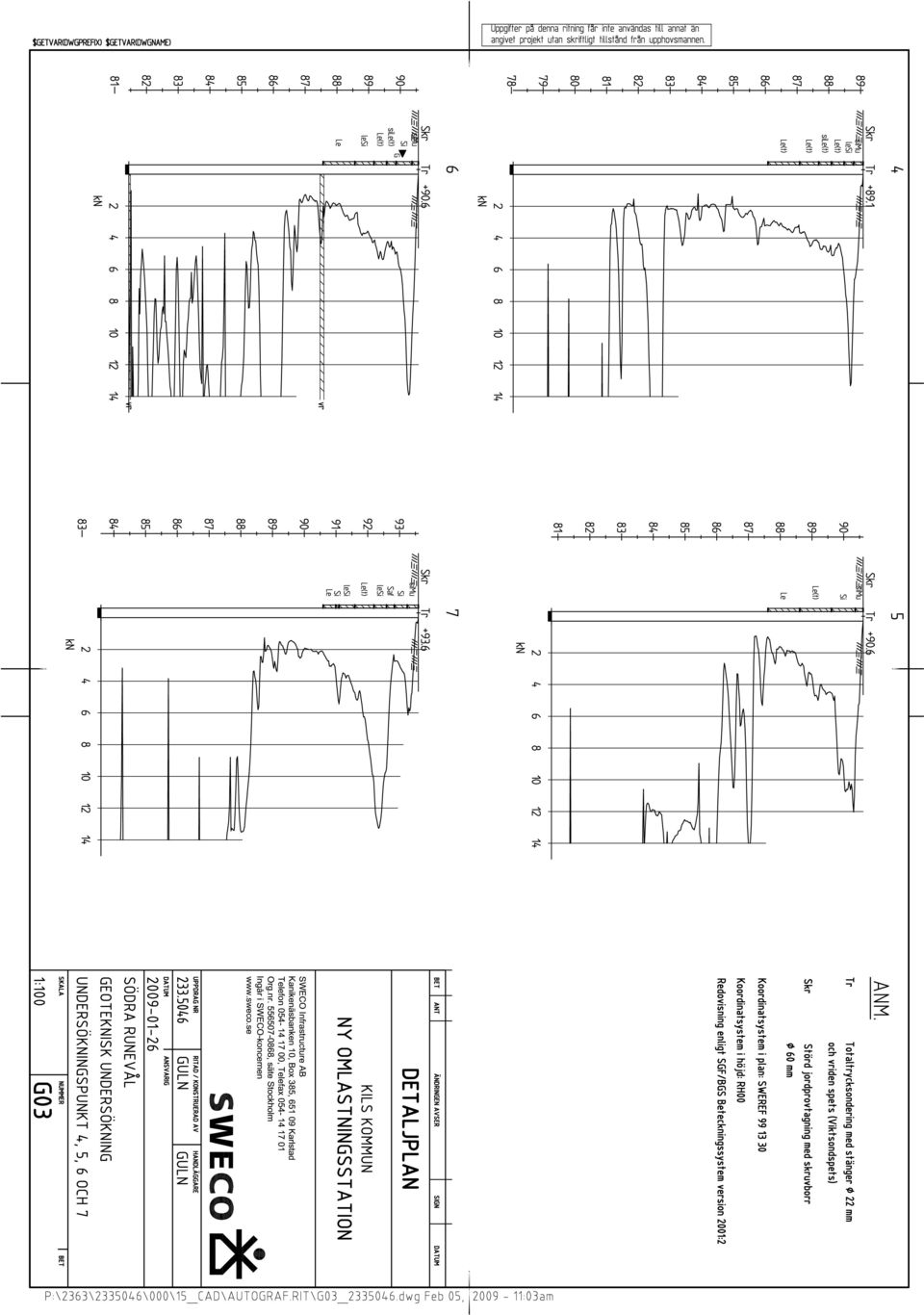

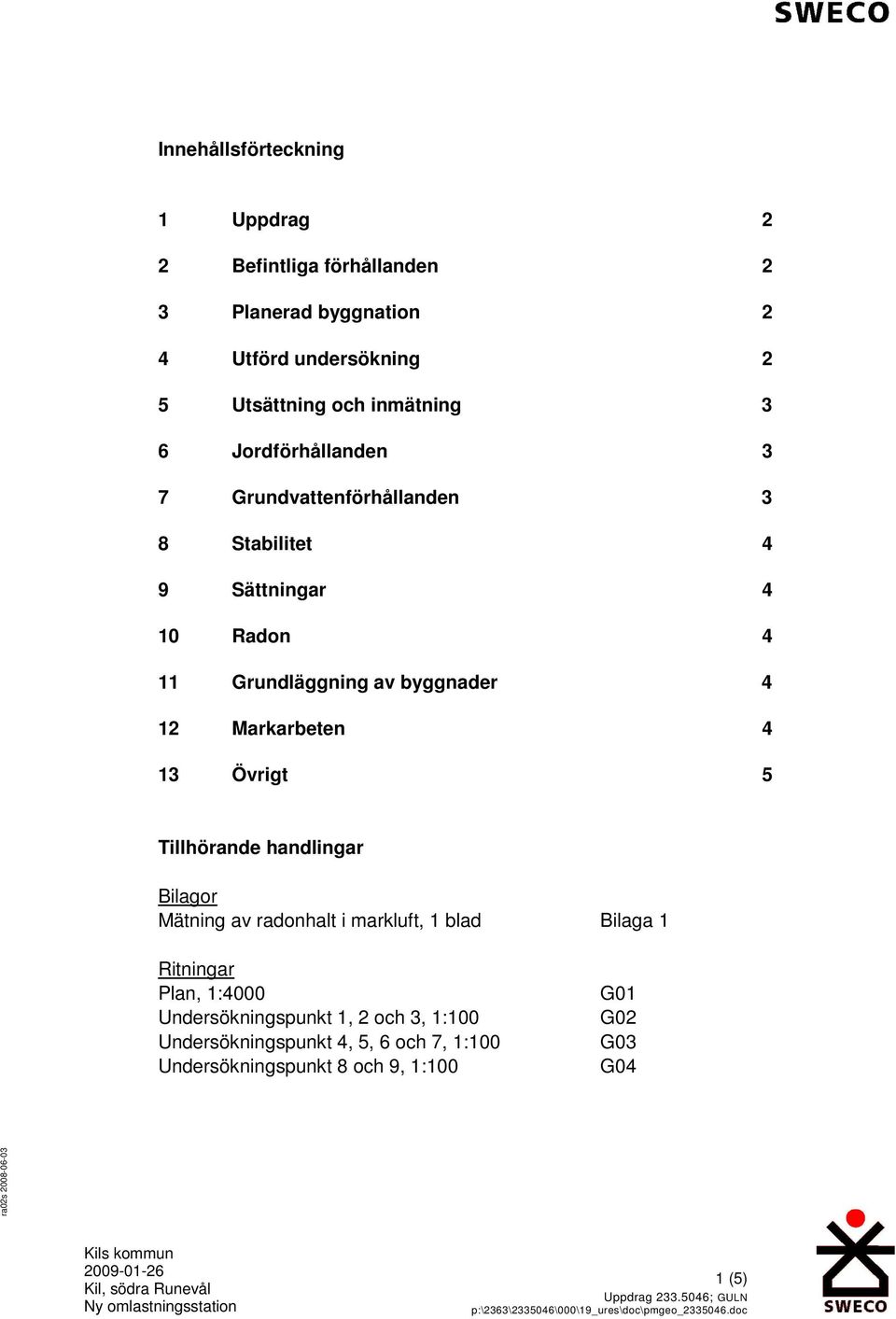

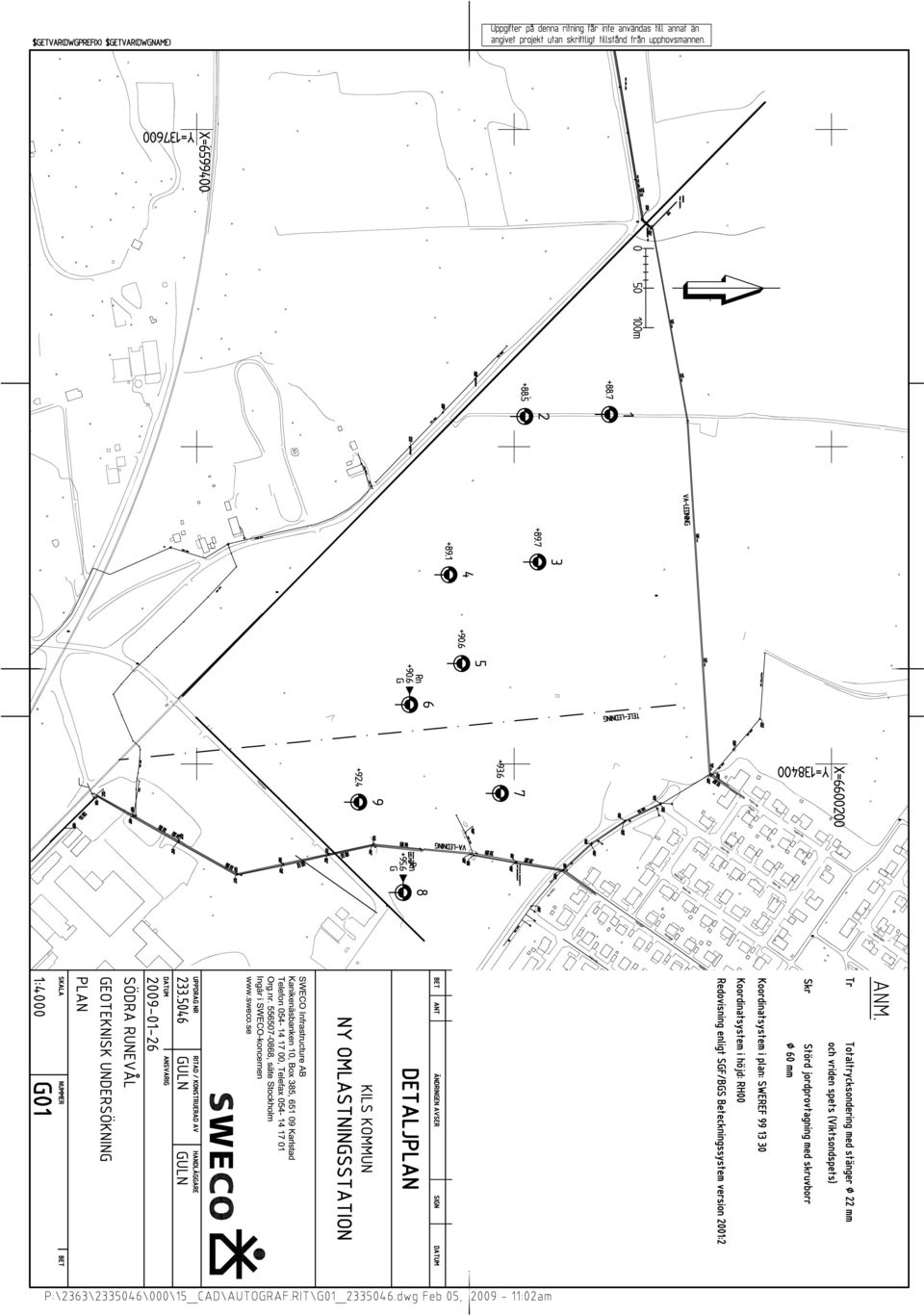

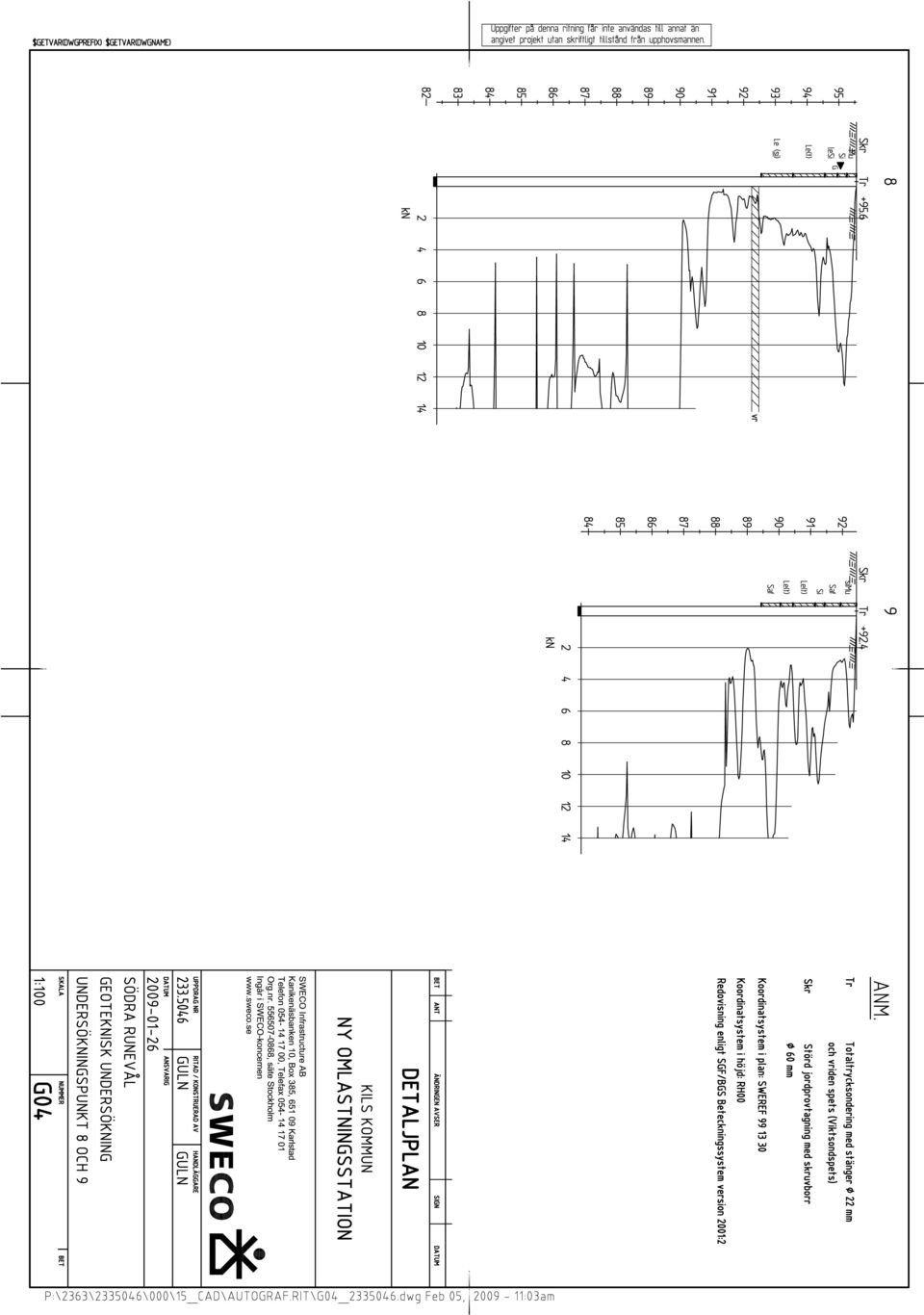

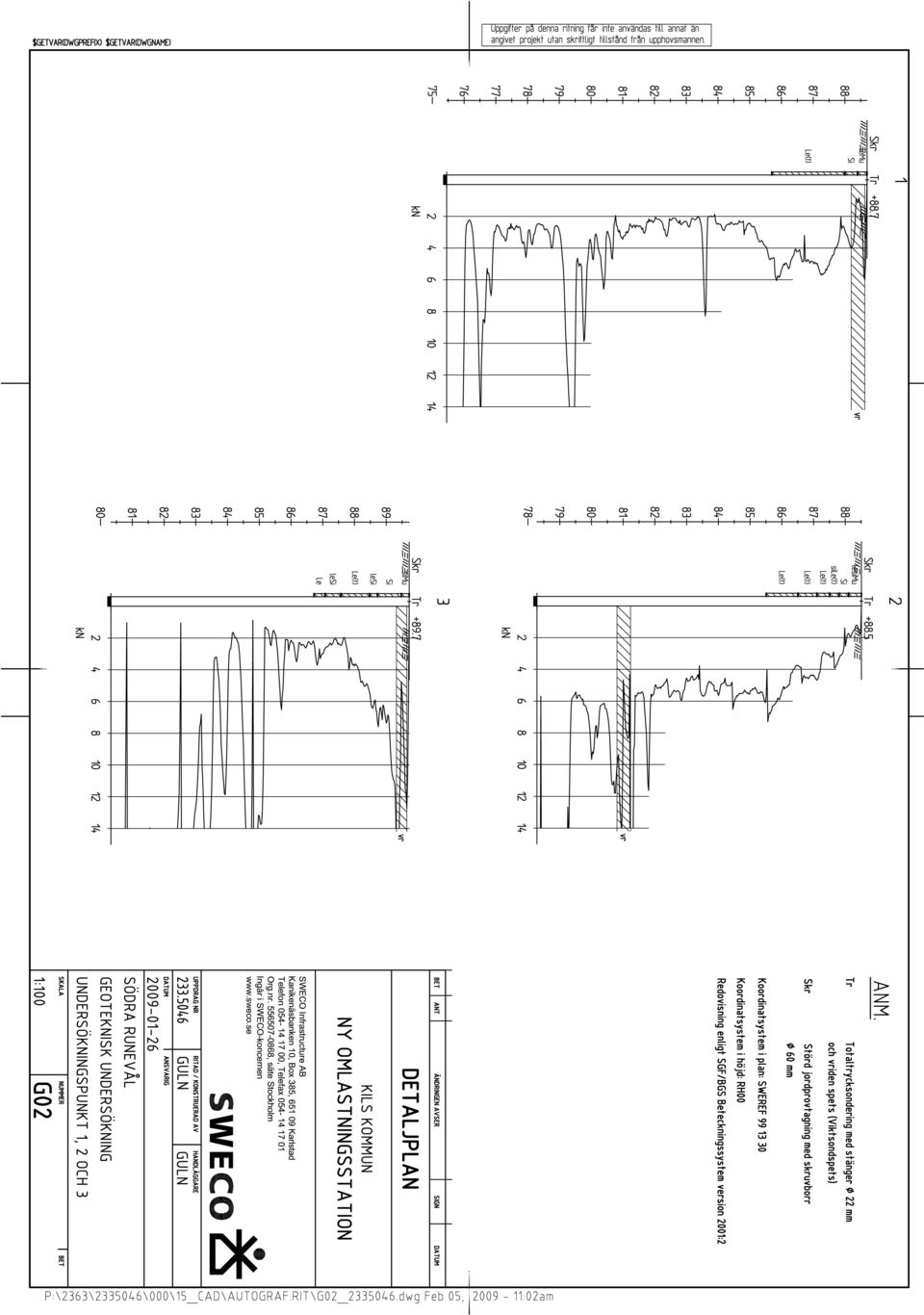

2 Innehållsförteckning 1 Uppdrag 2 2 Befintliga förhållanden 2 3 Planerad byggnation 2 4 Utförd undersökning 2 5 Utsättning och inmätning 3 6 Jordförhållanden 3 7 Grundvattenförhållanden 3 8 Stabilitet 4 9 Sättningar 4 10 Radon 4 11 Grundläggning av byggnader 4 12 Markarbeten 4 13 Övrigt 5 Tillhörande handlingar Bilagor Mätning av radonhalt i markluft, 1 blad Bilaga 1 Ritningar Plan, 1:4000 Undersökningspunkt 1, 2 och 3, 1:100 Undersökningspunkt 4, 5, 6 och 7, 1:100 Undersökningspunkt 8 och 9, 1:100 G01 G02 G03 G04 Kils kommun Kil, södra Runevål Ny omlastningsstation 1 (5)

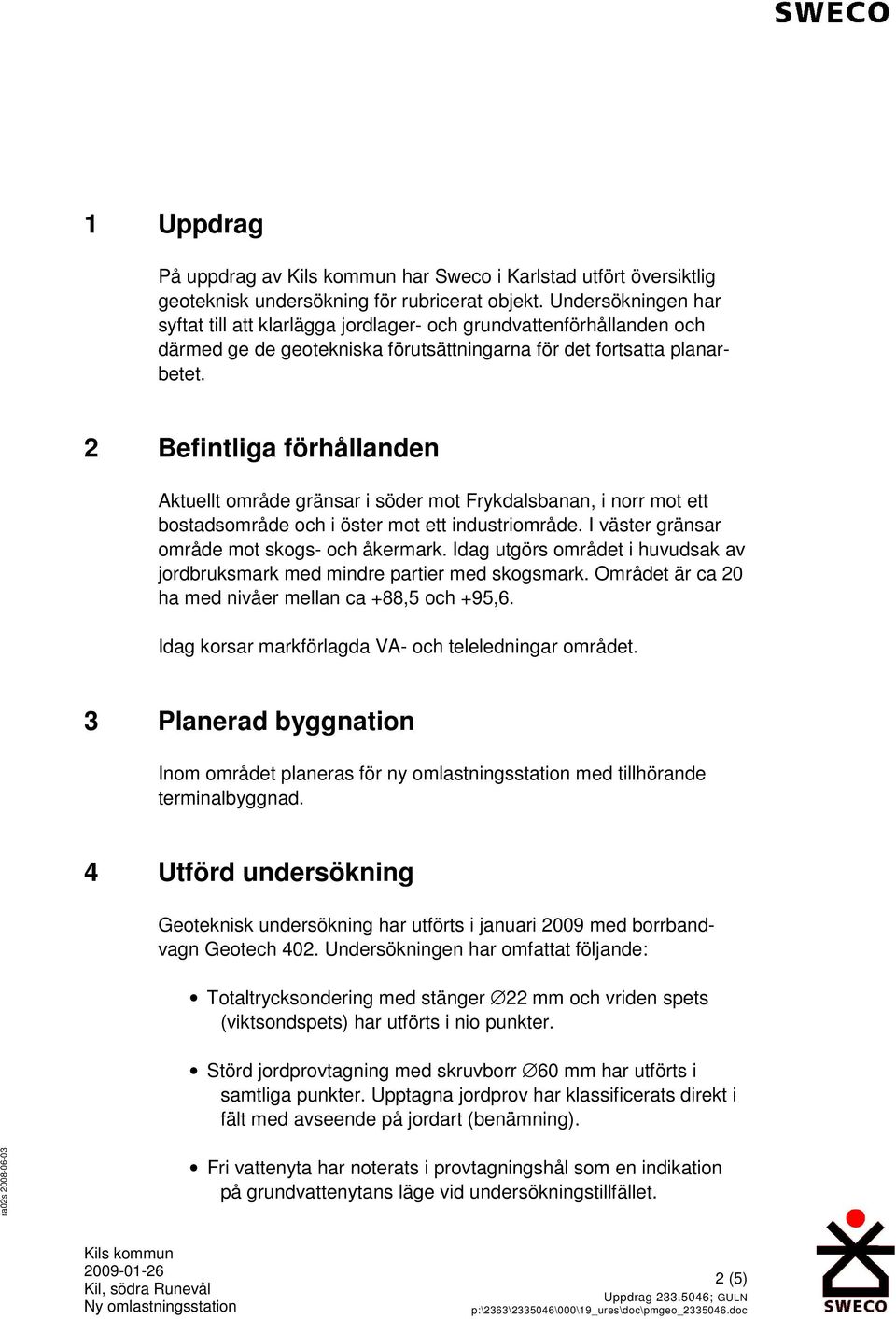

3 1 Uppdrag På uppdrag av Kils kommun har Sweco i Karlstad utfört översiktlig geoteknisk undersökning för rubricerat objekt. Undersökningen har syftat till att klarlägga jordlager- och grundvattenförhållanden och därmed ge de geotekniska förutsättningarna för det fortsatta planarbetet. 2 Befintliga förhållanden Aktuellt område gränsar i söder mot Frykdalsbanan, i norr mot ett bostadsområde och i öster mot ett industriområde. I väster gränsar område mot skogs- och åkermark. Idag utgörs området i huvudsak av jordbruksmark med mindre partier med skogsmark. Området är ca 20 ha med nivåer mellan ca +88,5 och +95,6. Idag korsar markförlagda VA- och teleledningar området. 3 Planerad byggnation Inom området planeras för ny omlastningsstation med tillhörande terminalbyggnad. 4 Utförd undersökning Geoteknisk undersökning har utförts i januari 2009 med borrbandvagn Geotech 402. Undersökningen har omfattat följande: Totaltrycksondering med stänger 22 mm och vriden spets (viktsondspets) har utförts i nio punkter. Störd jordprovtagning med skruvborr 60 mm har utförts i samtliga punkter. Upptagna jordprov har klassificerats direkt i fält med avseende på jordart (benämning). Fri vattenyta har noterats i provtagningshål som en indikation på grundvattenytans läge vid undersökningstillfället. Kils kommun Kil, södra Runevål Ny omlastningsstation 2 (5)

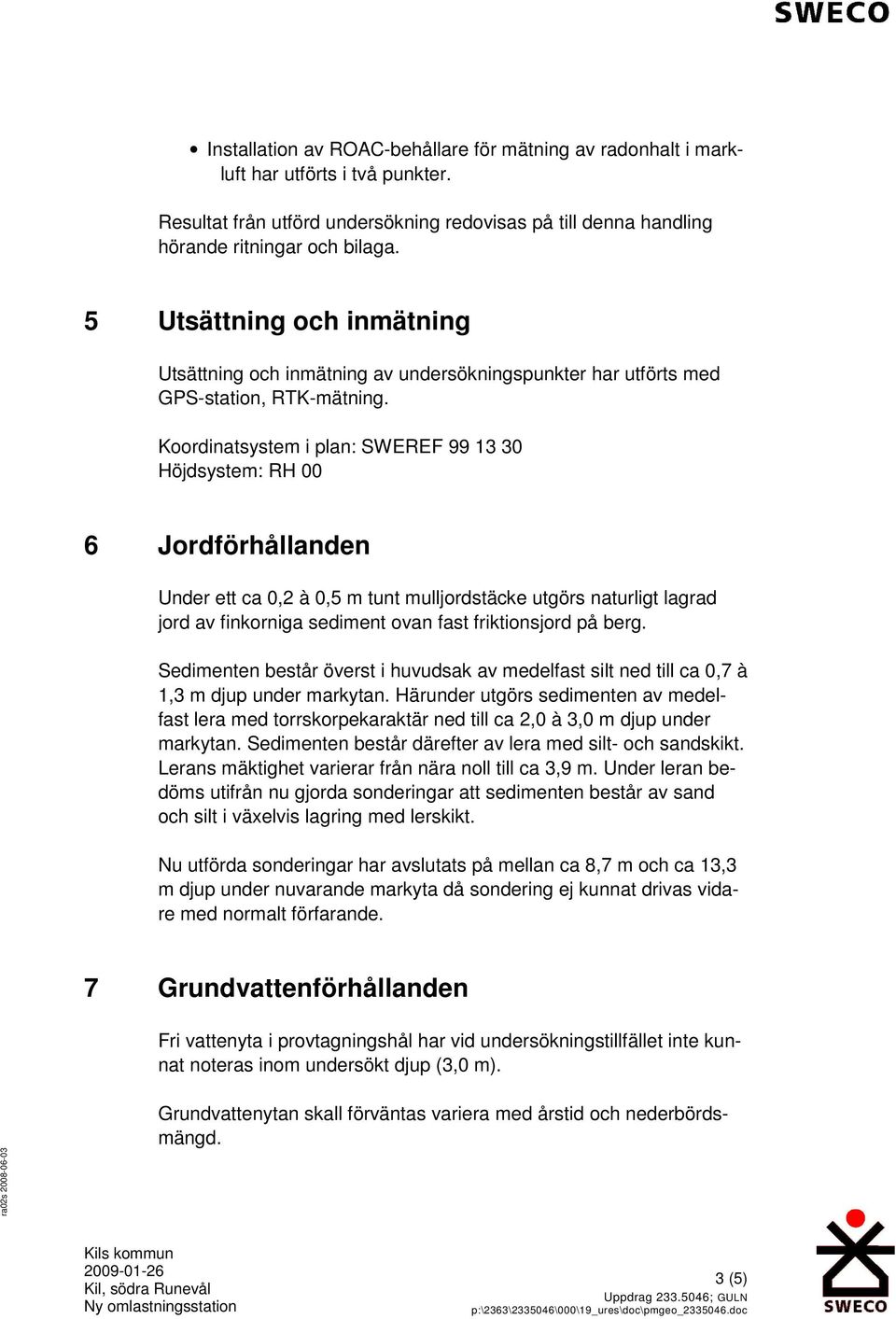

4 Installation av ROAC-behållare för mätning av radonhalt i markluft har utförts i två punkter. Resultat från utförd undersökning redovisas på till denna handling hörande ritningar och bilaga. 5 Utsättning och inmätning Utsättning och inmätning av undersökningspunkter har utförts med GPS-station, RTK-mätning. Koordinatsystem i plan: SWEREF Höjdsystem: RH 00 6 Jordförhållanden Under ett ca 0,2 à 0,5 m tunt mulljordstäcke utgörs naturligt lagrad jord av finkorniga sediment ovan fast friktionsjord på berg. Sedimenten består överst i huvudsak av medelfast silt ned till ca 0,7 à 1,3 m djup under markytan. Härunder utgörs sedimenten av medelfast lera med torrskorpekaraktär ned till ca 2,0 à 3,0 m djup under markytan. Sedimenten består därefter av lera med silt- och sandskikt. Lerans mäktighet varierar från nära noll till ca 3,9 m. Under leran bedöms utifrån nu gjorda sonderingar att sedimenten består av sand och silt i växelvis lagring med lerskikt. Nu utförda sonderingar har avslutats på mellan ca 8,7 m och ca 13,3 m djup under nuvarande markyta då sondering ej kunnat drivas vidare med normalt förfarande. 7 Grundvattenförhållanden Fri vattenyta i provtagningshål har vid undersökningstillfället inte kunnat noteras inom undersökt djup (3,0 m). Grundvattenytan skall förväntas variera med årstid och nederbördsmängd. Kils kommun Kil, södra Runevål Ny omlastningsstation 3 (5)

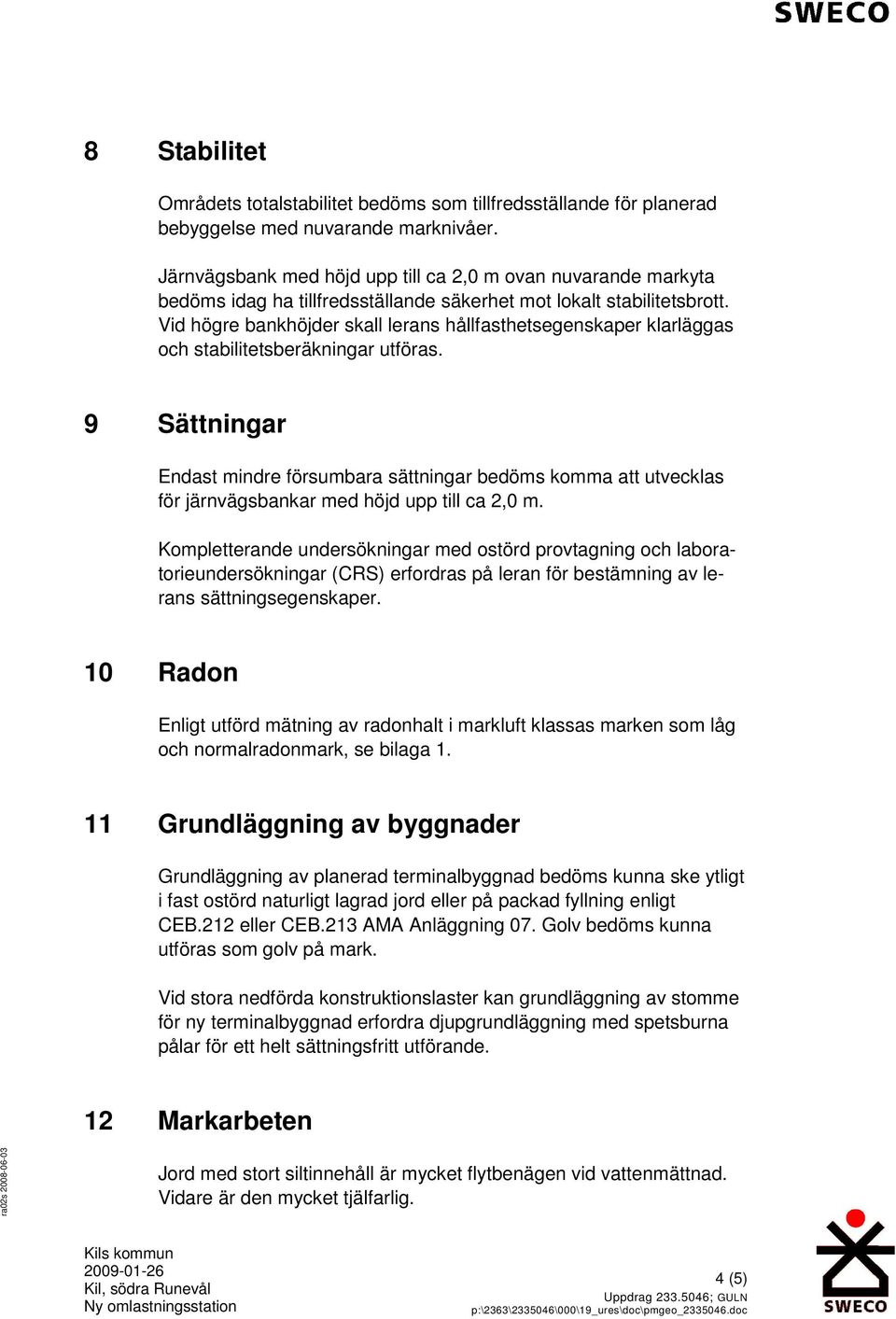

5 8 Stabilitet Områdets totalstabilitet bedöms som tillfredsställande för planerad bebyggelse med nuvarande marknivåer. Järnvägsbank med höjd upp till ca 2,0 m ovan nuvarande markyta bedöms idag ha tillfredsställande säkerhet mot lokalt stabilitetsbrott. Vid högre bankhöjder skall lerans hållfasthetsegenskaper klarläggas och stabilitetsberäkningar utföras. 9 Sättningar Endast mindre försumbara sättningar bedöms komma att utvecklas för järnvägsbankar med höjd upp till ca 2,0 m. Kompletterande undersökningar med ostörd provtagning och laboratorieundersökningar (CRS) erfordras på leran för bestämning av lerans sättningsegenskaper. 10 Radon Enligt utförd mätning av radonhalt i markluft klassas marken som låg och normalradonmark, se bilaga Grundläggning av byggnader Grundläggning av planerad terminalbyggnad bedöms kunna ske ytligt i fast ostörd naturligt lagrad jord eller på packad fyllning enligt CEB.212 eller CEB.213 AMA Anläggning 07. Golv bedöms kunna utföras som golv på mark. Vid stora nedförda konstruktionslaster kan grundläggning av stomme för ny terminalbyggnad erfordra djupgrundläggning med spetsburna pålar för ett helt sättningsfritt utförande. 12 Markarbeten Jord med stort siltinnehåll är mycket flytbenägen vid vattenmättnad. Vidare är den mycket tjälfarlig. Kils kommun Kil, södra Runevål Ny omlastningsstation 4 (5)

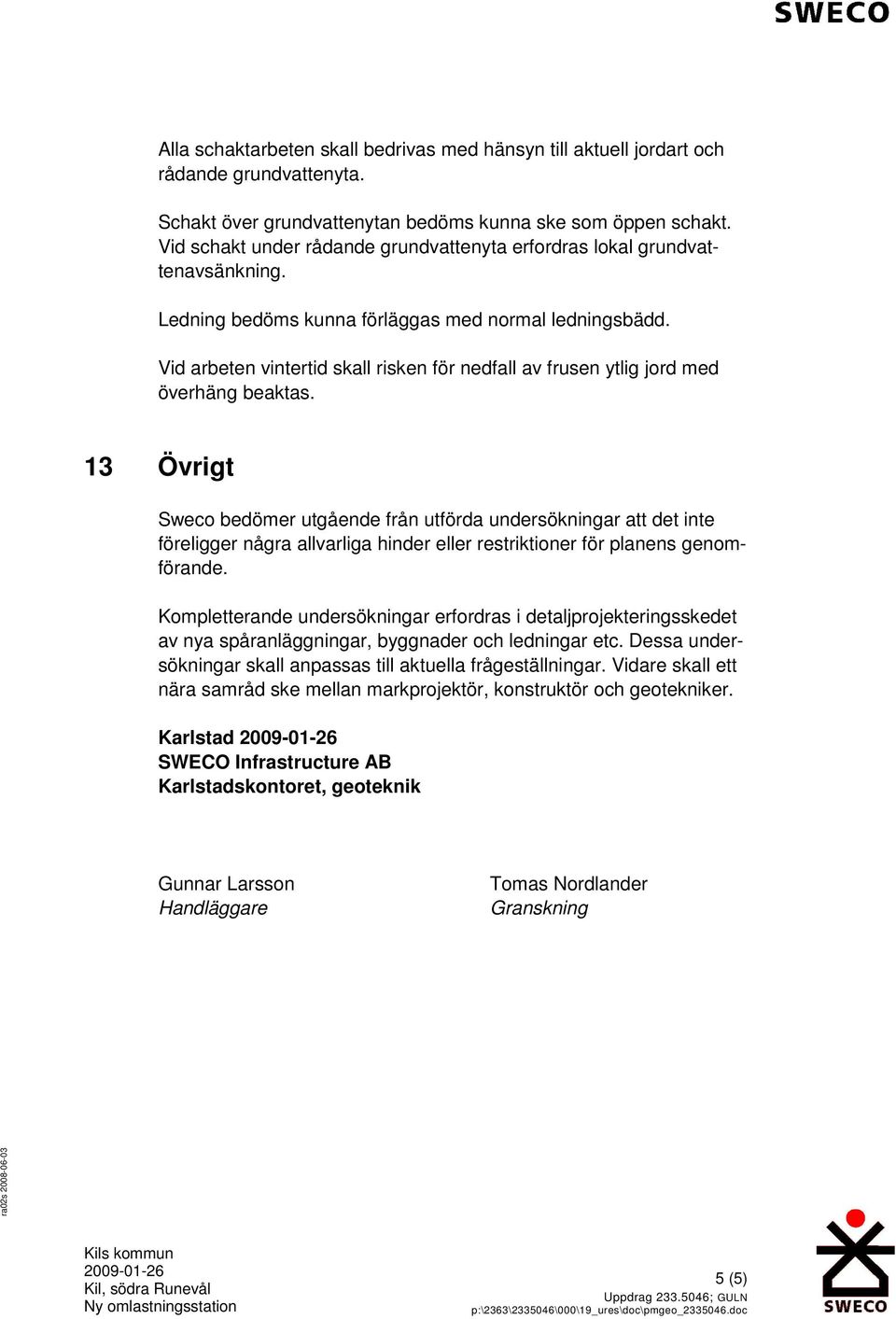

6 Alla schaktarbeten skall bedrivas med hänsyn till aktuell jordart och rådande grundvattenyta. Schakt över grundvattenytan bedöms kunna ske som öppen schakt. Vid schakt under rådande grundvattenyta erfordras lokal grundvattenavsänkning. Ledning bedöms kunna förläggas med normal ledningsbädd. Vid arbeten vintertid skall risken för nedfall av frusen ytlig jord med överhäng beaktas. 13 Övrigt Sweco bedömer utgående från utförda undersökningar att det inte föreligger några allvarliga hinder eller restriktioner för planens genomförande. Kompletterande undersökningar erfordras i detaljprojekteringsskedet av nya spåranläggningar, byggnader och ledningar etc. Dessa undersökningar skall anpassas till aktuella frågeställningar. Vidare skall ett nära samråd ske mellan markprojektör, konstruktör och geotekniker. Karlstad SWECO Infrastructure AB Karlstadskontoret, geoteknik Gunnar Larsson Handläggare Tomas Nordlander Granskning Kils kommun Kil, södra Runevål Ny omlastningsstation 5 (5)
