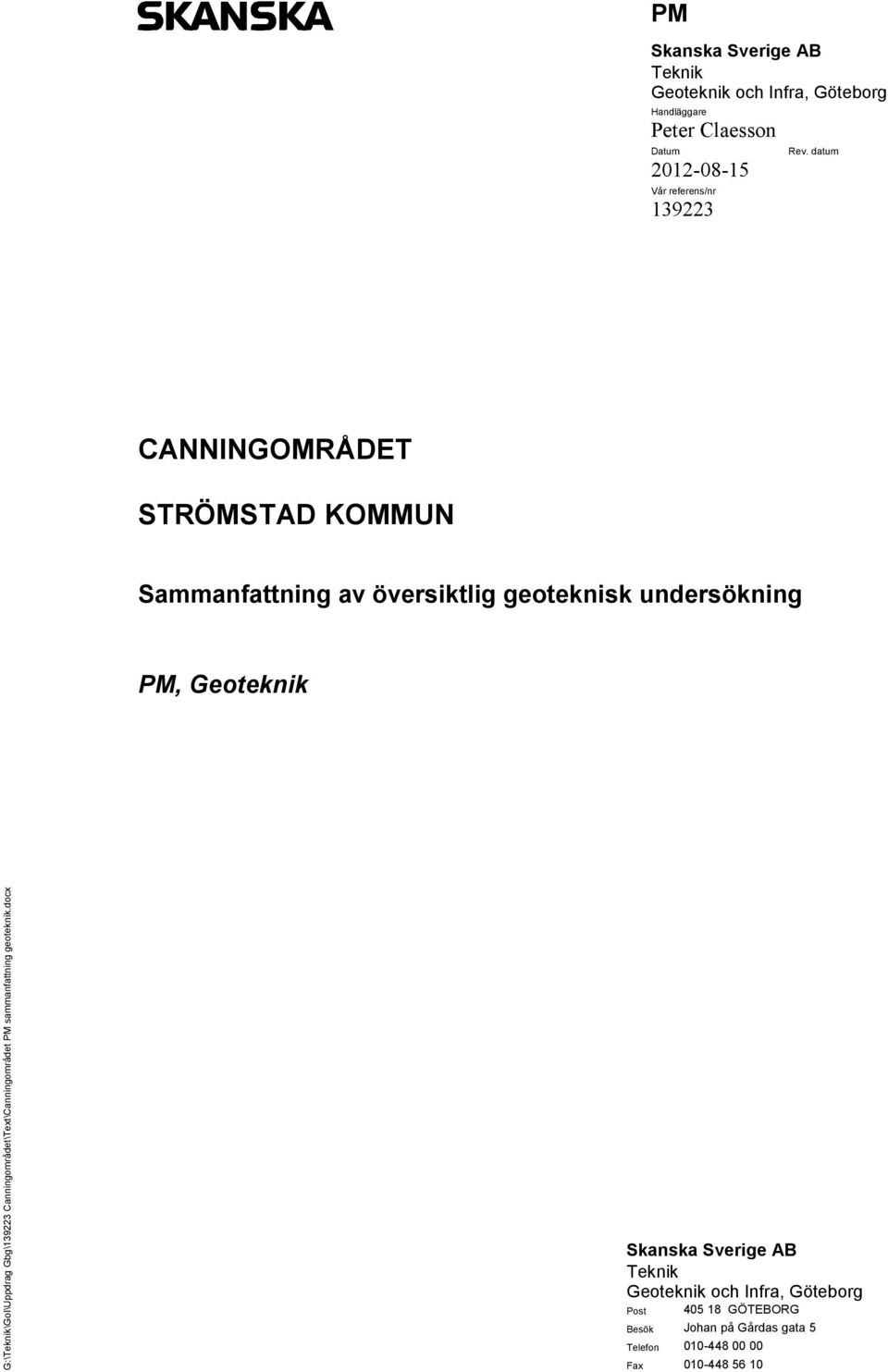

1 PM Vår referens/nr CANNINGOMRÅDET STRÖMSTAD KOMMUN Sammanfattning av översiktlig geoteknisk undersökning PM, Geoteknik G:\\GoI\Uppdrag Gbg\ Canningområdet\Text\Canningområdet PM sammanfattning geoteknik.docx Post GÖTEBORG Besök Johan på Gårdas gata 5 Telefon Fax

2 2 (5) CANNINGOMRÅDET OCH SKEPPSBROPLATSEN, STRÖMSTAD KOMMUN Sammanfattning av översiktlig geoteknisk undersökning PM, Geoteknik 1 ALLMÄNT På uppdrag av Strömstad kommun har, i Göteborg utfört en översiktlig geoteknisk undersökning för rubricerat område. I denna PM sammanfattas och beskrivs resultaten av de nu utförda undersökningarna samt rekommendationer och konsekvenser av olika typer av bebyggelse. Vidare ges också förslag på kompletterande undersökningar. G:\\GoI\Uppdrag Gbg\ Canningområdet\Text\Canningområdet PM sammanfattning geoteknik.docx Resultaten av de geotekniska undersökningarna i form av ritningar och bilagor redovisas i en separat handling benämnd Markteknisk undersökningsrapport/geoteknik, (MUR/Geo), Översiktlig geoteknisk undersökning för detaljplan, Canningområdet och Skeppsbroplatsen, Strömstad kommun upprättad av,, Göteborg och daterad Tidigare har NCC utfört en geoteknisk undersökning inom Canningområdet och redovisas i en Rapport och i tillhörande PM. Undersökningen är daterad , har uppdragsnummer och benämns Strömstads brygga. 2 SAMMANFATTNING AV DE GEOTEKNISKA FÖRHÅLLANDENA Syftet med den nu utförda översiktliga geotekniska undersökningen är att utföra underlag för det fortsatta detaljplanearbetet ur ett geotekniskt perspektiv. För Canningområdet är det i ovan angivna PM, upprättat av NCC, finns en

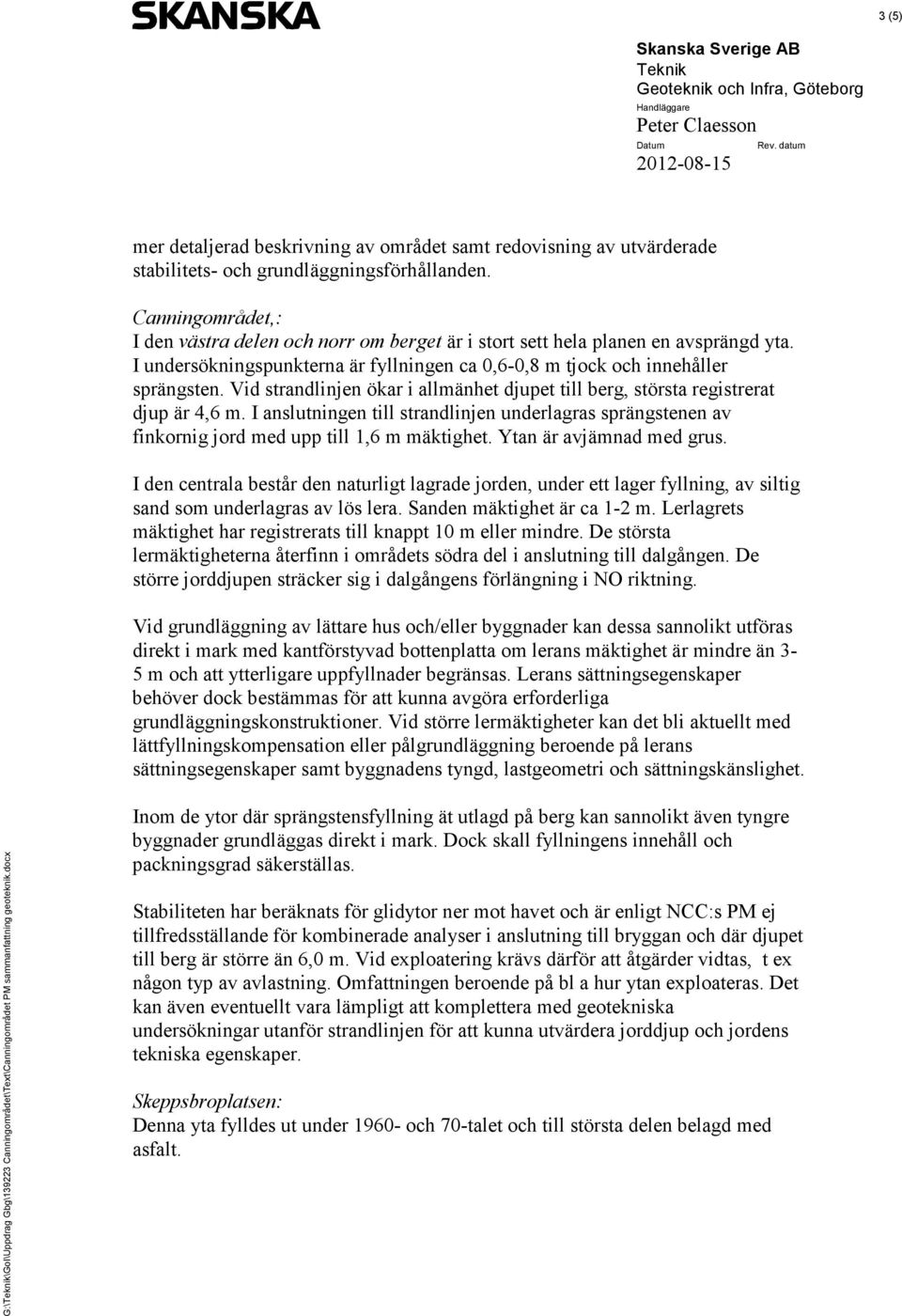

3 3 (5) mer detaljerad beskrivning av området samt redovisning av utvärderade stabilitets- och grundläggningsförhållanden. Canningområdet,: I den västra delen och norr om berget är i stort sett hela planen en avsprängd yta. I undersökningspunkterna är fyllningen ca 0,6-0,8 m tjock och innehåller sprängsten. Vid strandlinjen ökar i allmänhet djupet till berg, största registrerat djup är 4,6 m. I anslutningen till strandlinjen underlagras sprängstenen av finkornig jord med upp till 1,6 m mäktighet. Ytan är avjämnad med grus. I den centrala består den naturligt lagrade jorden, under ett lager fyllning, av siltig sand som underlagras av lös lera. Sanden mäktighet är ca 1-2 m. Lerlagrets mäktighet har registrerats till knappt 10 m eller mindre. De största lermäktigheterna återfinn i områdets södra del i anslutning till dalgången. De större jorddjupen sträcker sig i dalgångens förlängning i NO riktning. Vid grundläggning av lättare hus och/eller byggnader kan dessa sannolikt utföras direkt i mark med kantförstyvad bottenplatta om lerans mäktighet är mindre än 3-5 m och att ytterligare uppfyllnader begränsas. Lerans sättningsegenskaper behöver dock bestämmas för att kunna avgöra erforderliga grundläggningskonstruktioner. Vid större lermäktigheter kan det bli aktuellt med lättfyllningskompensation eller pålgrundläggning beroende på lerans sättningsegenskaper samt byggnadens tyngd, lastgeometri och sättningskänslighet. G:\\GoI\Uppdrag Gbg\ Canningområdet\Text\Canningområdet PM sammanfattning geoteknik.docx Inom de ytor där sprängstensfyllning ät utlagd på berg kan sannolikt även tyngre byggnader grundläggas direkt i mark. Dock skall fyllningens innehåll och packningsgrad säkerställas. Stabiliteten har beräknats för glidytor ner mot havet och är enligt NCC:s PM ej tillfredsställande för kombinerade analyser i anslutning till bryggan och där djupet till berg är större än 6,0 m. Vid exploatering krävs därför att åtgärder vidtas, t ex någon typ av avlastning. Omfattningen beroende på bl a hur ytan exploateras. Det kan även eventuellt vara lämpligt att komplettera med geotekniska undersökningar utanför strandlinjen för att kunna utvärdera jorddjup och jordens tekniska egenskaper. Skeppsbroplatsen: Denna yta fylldes ut under och 70-talet och till största delen belagd med asfalt.

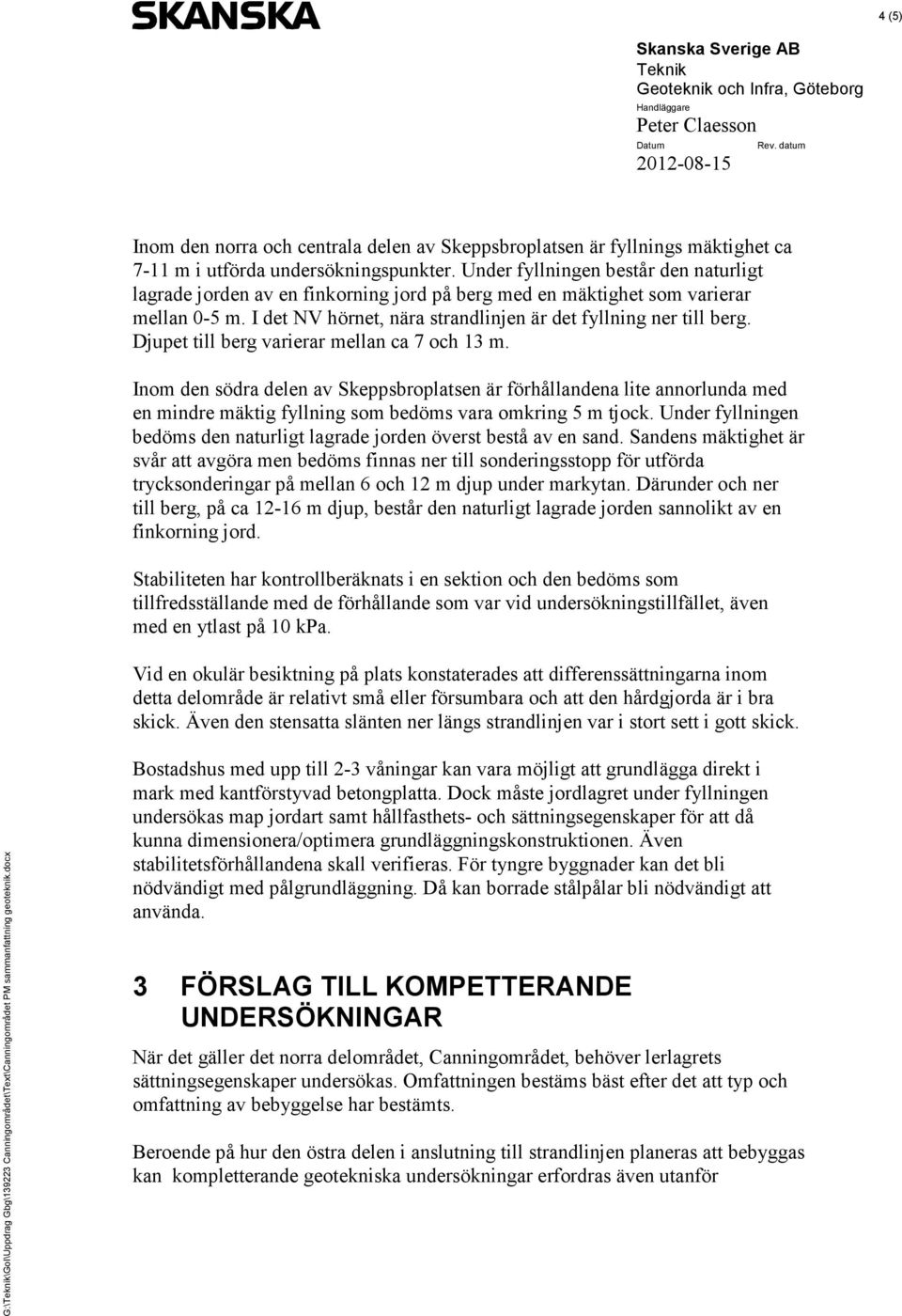

4 4 (5) Inom den norra och centrala delen av Skeppsbroplatsen är fyllnings mäktighet ca 7-11 m i utförda undersökningspunkter. Under fyllningen består den naturligt lagrade jorden av en finkorning jord på berg med en mäktighet som varierar mellan 0-5 m. I det NV hörnet, nära strandlinjen är det fyllning ner till berg. Djupet till berg varierar mellan ca 7 och 13 m. Inom den södra delen av Skeppsbroplatsen är förhållandena lite annorlunda med en mindre mäktig fyllning som bedöms vara omkring 5 m tjock. Under fyllningen bedöms den naturligt lagrade jorden överst bestå av en sand. Sandens mäktighet är svår att avgöra men bedöms finnas ner till sonderingsstopp för utförda trycksonderingar på mellan 6 och 12 m djup under markytan. Därunder och ner till berg, på ca m djup, består den naturligt lagrade jorden sannolikt av en finkorning jord. Stabiliteten har kontrollberäknats i en sektion och den bedöms som tillfredsställande med de förhållande som var vid undersökningstillfället, även med en ytlast på 10 kpa. Vid en okulär besiktning på plats konstaterades att differenssättningarna inom detta delområde är relativt små eller försumbara och att den hårdgjorda är i bra skick. Även den stensatta slänten ner längs strandlinjen var i stort sett i gott skick. G:\\GoI\Uppdrag Gbg\ Canningområdet\Text\Canningområdet PM sammanfattning geoteknik.docx Bostadshus med upp till 2-3 våningar kan vara möjligt att grundlägga direkt i mark med kantförstyvad betongplatta. Dock måste jordlagret under fyllningen undersökas map jordart samt hållfasthets- och sättningsegenskaper för att då kunna dimensionera/optimera grundläggningskonstruktionen. Även stabilitetsförhållandena skall verifieras. För tyngre byggnader kan det bli nödvändigt med pålgrundläggning. Då kan borrade stålpålar bli nödvändigt att använda. 3 FÖRSLAG TILL KOMPETTERANDE UNDERSÖKNINGAR När det gäller det norra delområdet, Canningområdet, behöver lerlagrets sättningsegenskaper undersökas. Omfattningen bestäms bäst efter det att typ och omfattning av bebyggelse har bestämts. Beroende på hur den östra delen i anslutning till strandlinjen planeras att bebyggas kan kompletterande geotekniska undersökningar erfordras även utanför

5 5 (5) strandlinjen för att kunna utvärdera jorddjup och jordens tekniska egenskaper för att klarlägga stabilitetsförhållandena. Inom Skeppsbroplatsen bör i första hand den naturligt lagrade jorden under fyllningen undersökas genom att upptagning av jordprover, för att bestämma jordlagerföljden samt hållfasthets- och sättningsegenskaper. Även kompletterande sonderingar kan erfordras och det bedöms lämpligt för att bättre bestämma rådande förhållanden. Geoteknik och Infra.. G:\\GoI\Uppdrag Gbg\ Canningområdet\Text\Canningområdet PM sammanfattning geoteknik.docx
