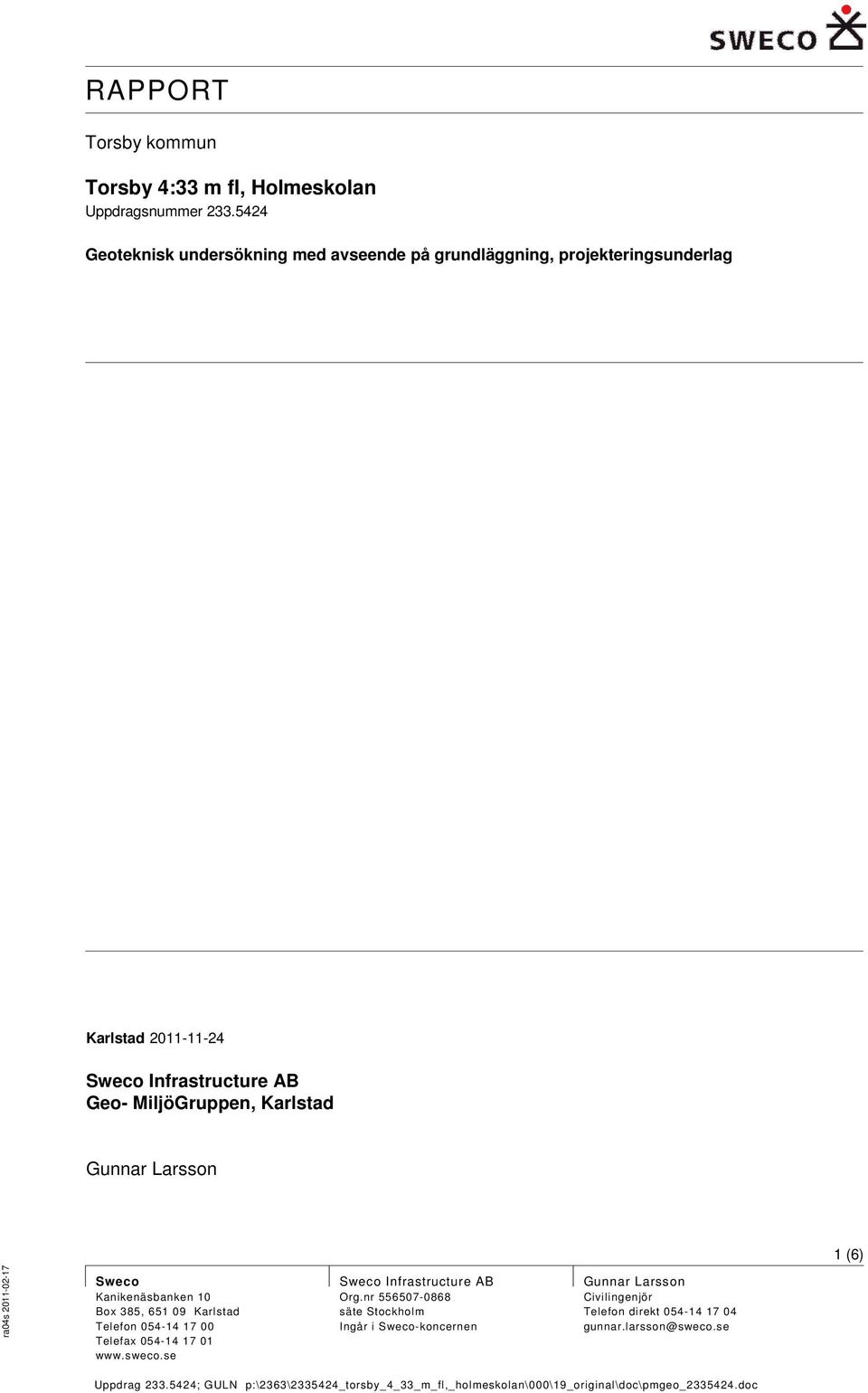

1 Torsby kommun Torsby 4:33 m fl, Holmeskolan Uppdragsnummer Geoteknisk undersökning med avseende på grundläggning, projekteringsunderlag Karlstad Sweco Infrastructure AB Geo- MiljöGruppen, Karlstad Gunnar Larsson 1 (6) Sweco Kanikenäsbanken 10 Box 385, Karlstad Telefon Telefax Sweco Infrastructure AB Org.nr säte Stockholm Ingår i Sweco-koncernen Gunnar Larsson Civilingenjör Telefon direkt gunnar.larsson@sweco.se

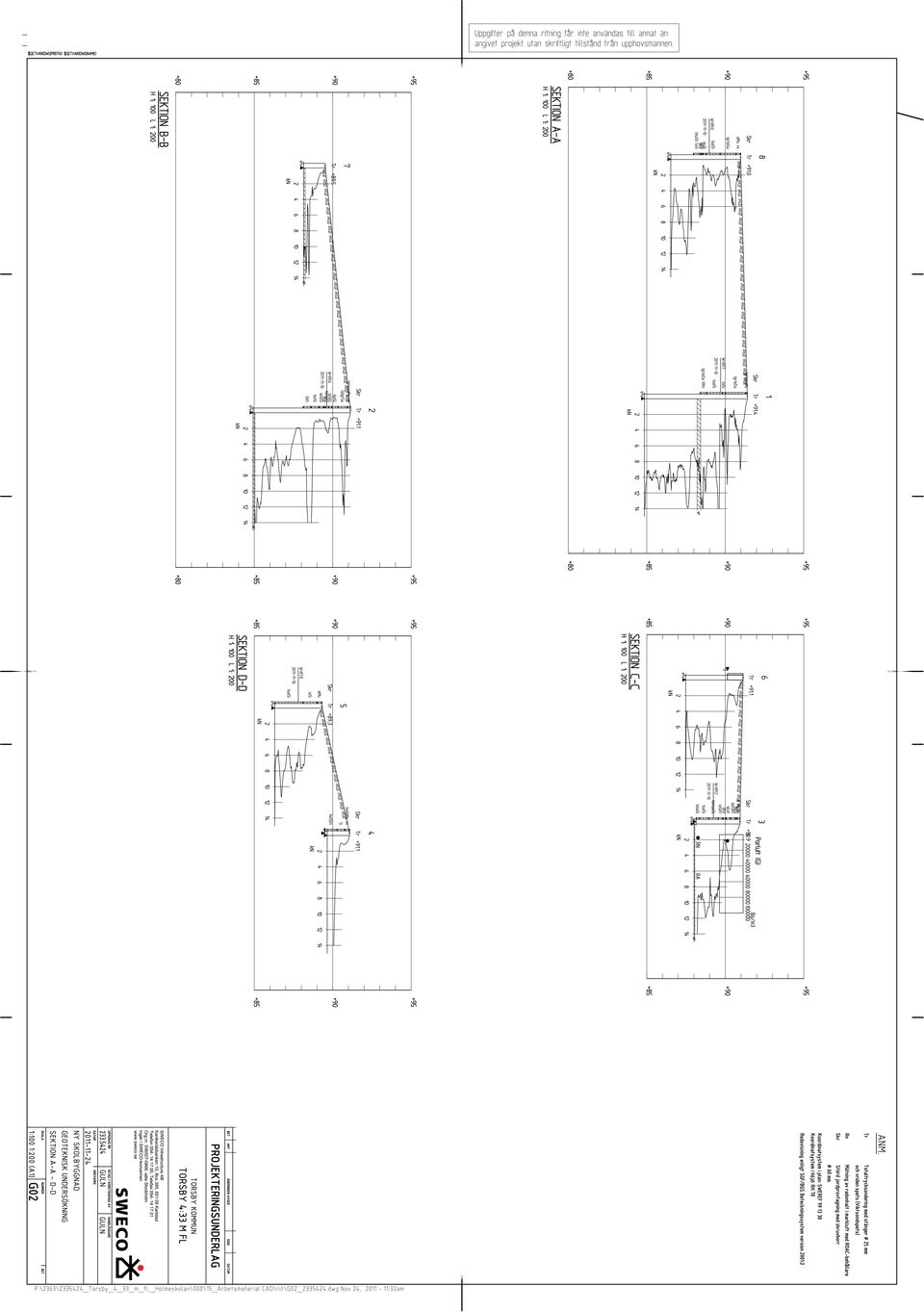

2 INNEHÅLLSFÖRTECKNING 1 Uppdrag 3 2 Befintliga förhållanden 3 3 Planerad byggnad 3 4 Nu utförd undersökning 3 5 Utsättning och avvägning 4 6 Jordlager- och grundvattenförhållanden 4 7 Sättningar 4 8 Radon 4 9 Grundläggning 4 10 Dimensioneringsanvisningar 5 11 Markarbeten 5 12 Kontroll 5 Tillhörande handlingar Bilagor: Mätning av radonhalt i markluft, 1 blad Bilaga 1 Ritningar: Plan, 1:500 Sektion A-A D-D, 1:100 1:200 G01 G02 2 (6)

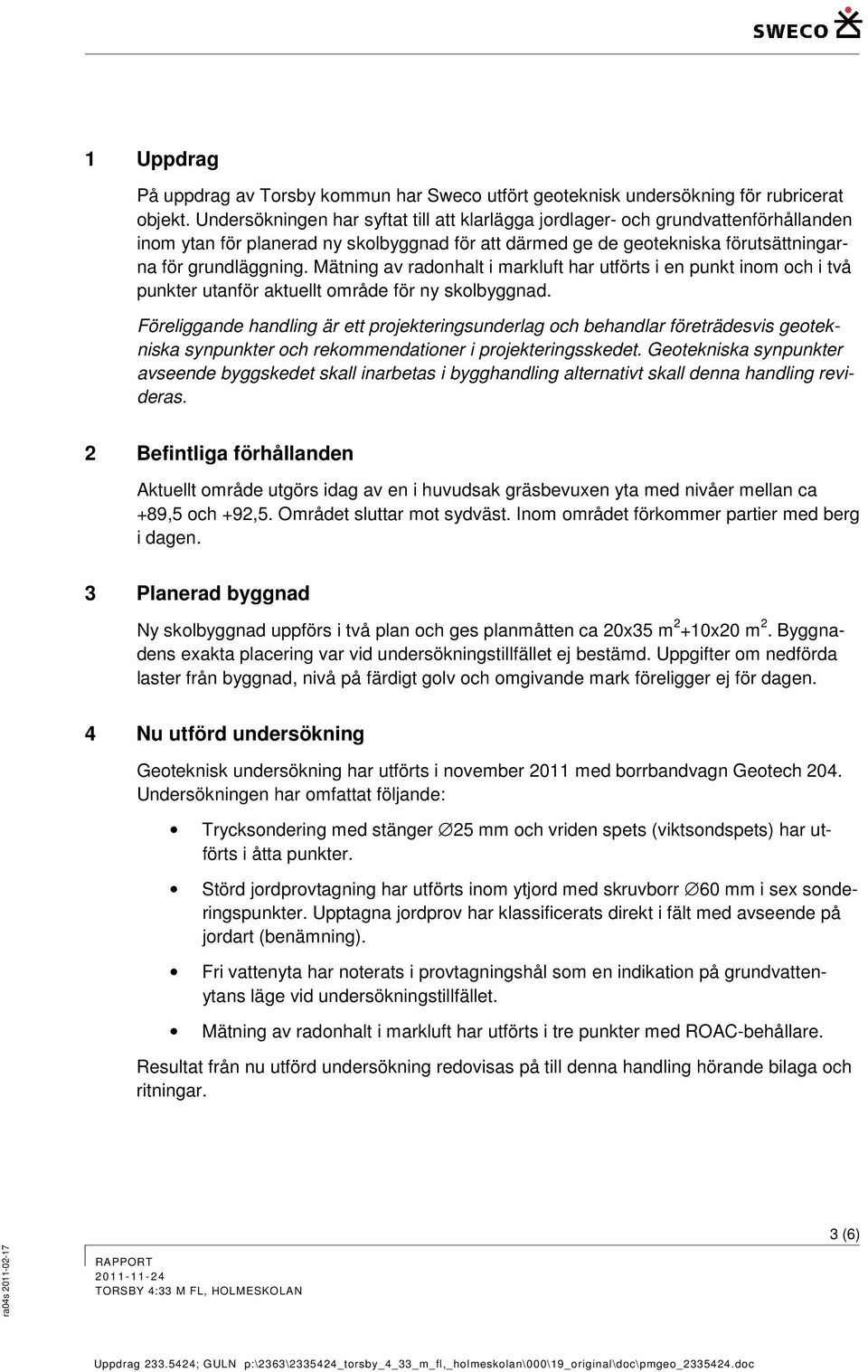

3 1 Uppdrag På uppdrag av Torsby kommun har Sweco utfört geoteknisk undersökning för rubricerat objekt. Undersökningen har syftat till att klarlägga jordlager- och grundvattenförhållanden inom ytan för planerad ny skolbyggnad för att därmed ge de geotekniska förutsättningarna för grundläggning. Mätning av radonhalt i markluft har utförts i en punkt inom och i två punkter utanför aktuellt område för ny skolbyggnad. Föreliggande handling är ett projekteringsunderlag och behandlar företrädesvis geotekniska synpunkter och rekommendationer i projekteringsskedet. Geotekniska synpunkter avseende byggskedet skall inarbetas i bygghandling alternativt skall denna handling revideras. 2 Befintliga förhållanden Aktuellt område utgörs idag av en i huvudsak gräsbevuxen yta med nivåer mellan ca +89,5 och +92,5. Området sluttar mot sydväst. Inom området förkommer partier med berg i dagen. 3 Planerad byggnad Ny skolbyggnad uppförs i två plan och ges planmåtten ca 20x35 m 2 +10x20 m 2. Byggnadens exakta placering var vid undersökningstillfället ej bestämd. Uppgifter om nedförda laster från byggnad, nivå på färdigt golv och omgivande mark föreligger ej för dagen. 4 Nu utförd undersökning Geoteknisk undersökning har utförts i november 2011 med borrbandvagn Geotech 204. Undersökningen har omfattat följande: Trycksondering med stänger 25 mm och vriden spets (viktsondspets) har utförts i åtta punkter. Störd jordprovtagning har utförts inom ytjord med skruvborr 60 mm i sex sonderingspunkter. Upptagna jordprov har klassificerats direkt i fält med avseende på jordart (benämning). Fri vattenyta har noterats i provtagningshål som en indikation på grundvattenytans läge vid undersökningstillfället. Mätning av radonhalt i markluft har utförts i tre punkter med ROAC-behållare. Resultat från nu utförd undersökning redovisas på till denna handling hörande bilaga och ritningar. 3 (6)

4 5 Utsättning och avvägning Utsättning av undersökningspunkter har skett utgående från markering av området utförd av beställaren. Inmätning av undersökningspunkter i plan och höjd har utförts av beställaren. Koordinatsystem i plan: SWEREF Höjdsystem: RH 70 6 Jordlager- och grundvattenförhållanden Inom aktuellt område och i närliggande område förkommer partier med berg i dagen. Under ett ca 0,2 m tjockt mulljordstäcke består naturligt lagrad jord av sediment ovan fast friktionsjord, morän, på berg. Sedimenten utgörs överst av medelfast lagrad siltig sand och sandig silt som ställvis är något lerig eller grusig. Ställvis återfinns mellan ca 1,0 m och 2,5 m djup under markytan tunna skikt med siltig lera i växelvis lagring med silt och sand. Härunder består sedimenten av silt och sand. De finkorniga sedimenten, silt och lera, har torrskorpekaraktär i sin övre del. Enligt nu utförda sonderingar varierar sedimentens mäktighet inom området mellan noll till ca 6,3 m. Underliggande friktionsjord, morän, är fast lagrad. Utförda sonderingar har avslutats i fast friktionsjord med stopp mot sten, block eller mot berg på mellan ca 1,4 m och 6,6 m djup under markytan. Fri vattenyta har noterats på mellan ca 1,5 m och 2,0 m djup under markytan. I en provtagningspunkt har ingen fri vattenyta kunnat noteras inom undersökt djup. 7 Sättningar Endast mindre sättningar, < 5 cm, kommer att utvecklas i naturligt lagrade sediment. Dessa sättningar är i huvudsak elastiska och utvecklas i stort under byggnadstiden. I underliggande friktionsjord, morän, kommer endast små försumbara sättningar att utvecklas. 8 Radon Enligt nu utförd mätning av radonhalt i markluft klassificeras området som låg- till normalradonmark. 9 Grundläggning Planerad byggnad bedöms kunna grundläggas ytligt i fast ostörd naturligt lagrad jord, på berg eller på väl packad fyllning. Vid ytlig grundläggning ska mindre sättningar accepteras, se avsnitt 7. 4 (6)

5 Grundläggning ska utföras frostfritt och väldränerad. All organisk jord och otjänlig fyllning skall bortschaktas i sin helhet under byggnad med en omfattning enligt figur CEB/4 AMA Anläggning 07. Fyllning under byggnad skall utföras enligt CEB.212 eller CEB.213 AMA Anläggning 07. Vid grundläggning på berg ska undersprängning med minst 0,3 m utföras. Grundvattenytans läge ska vid grundläggningsarbeten vara belägen på minst 0,5 m djup under färdig schaktbotten vid terrass i naturligt lagrad jord. 10 Dimensioneringsanvisningar Grundläggning kan dimensioneras och utföras i geoteknisk klass 1 (GK1) enligt Boverkets konstruktionsregler om där angivna krav uppfylls. Dimensionerande grundtrycksvärde f d begränsas till 100 kpa vid grundläggning i naturligt lagrade sediment. Vid grundläggning i fast friktionsjord begränsas dimensionerande grundtrycksvärde till 250 kpa och vid grundläggning på berg till 400 kpa. 11 Markarbeten Naturligt lagrad jord är mycket flytbenägen vid vattenmättnad och mekanisk bearbetning. Vidare är den mycket tjälfarlig. Alla schaktarbeten skall drivas med beaktande av aktuell jordart och rådande grundvattenyta. Schakt ska utföras så att uppluckring/uppmjukning av färdig schaktbotten ej sker. Avslutande schakt ska ske med otandad skopa. Vintertid ska färdig schaktbotten skyddas mot frysning Vid schakt under grundvattenytan erfordras grundvattensänkning för arbeten i torrhet. Detta bedöms kunna ske med sugfilterrör (well-points) med särskilt anordnat filter. Materialskiljande geotextil erfordras vid terrass i naturligt lagrad jord. Ledningar i mark kan förläggas med normal ledningsbädd. 12 Kontroll Kontroll skall utföras enligt Boverkets konstruktionsregler, BKR, senaste utgåva kapitel 2:6 och 4:6. Entreprenör skall upprätta ett kontrollprogram för kontroll och tilläggskontroll samt redovisa detta för beställaren innan arbetena påbörjas. Grundkontroll innebär att schaktbottenbesiktning skall utföras av geotekniskt sakkunnig och dokumenteras. Grundvattenytans läge skall kontrolleras och dokumenteras. 5 (6)

6 Vid packningsarbeten skall använd utrustning, material, lagertjocklek, antal överfarter, väderlek och datum dokumenteras. I kontrollplan skall kraven på arbetsutförande, arbetsmetoder och ordningsföljd beaktas enligt framtagna arbetshandlingar. I kontrollplanen skall vara angivet bl.a. vem som ansvarar för kontrollen, när kontroll skall utföras, tidsintervaller, hur kontroll och redovisning av kontrollresultat skall utföras samt hur åtgärder vid avvikelse skall vidtas. Kontrollen kan lämpligen utföras som dokumenterad egenkontroll av entreprenören eller av kontrollant utsedd av byggherren. Karlstad Sweco Infrastructure AB Karlstadskontoret, geoteknik Gunnar Larsson Handläggare Tomas Nordlander Granskning 6 (6)
