1 CEDERVALL ARKITEKTER MYRSJÖ IP NACKA PM Geoteknik - projekteringsunderlag Geoteknisk utredning Stockholm SWECO Infrastructure AB Stockholm/Anläggning/Geoteknik ra02s Jonas Thorelius Uppdragsnummer (5) Uppdrag ; JNTO p:\2171\ _rensättra ip\000\10_arbetsmaterial\pm geo.doc

2 INNEHÅLLSFÖRTECKNING 1 Uppdrag och syfte 3 2 Objektbeskrivning 3 3 Planerade konstruktioner 3 4 Utförda undersökningar 3 5 Geotekniska förhållanden Topografi Jordlagerföljd Tjälfarlighet Geohydrologiska förhållanden Sättningar 4 6 Geotekniska rekommendationer 5 ra02s (5) Uppdrag ; JNTO p:\2171\ _rensättra ip\000\10_arbetsmaterial\pm geo.doc

3 1 Uppdrag och syfte På uppdrag av Cedervall arkitekter och under projektledning av Aperto AB har SWECO Infrastructure AB utfört en geoteknisk undersökning i Nacka, Myrsjö IP. Syftet med undersökningen är att kartlägga de geotekniska förhållandena för projekteringen av en BMX park och anläggandet av konstgräsplan. Denna redovisning är ett projekteringsunderlag och behandlar rekommendationer och synpunkter för projekteringsskedet. Geotekniska synpunkter för byggskedet ska inarbetas i byggbeskrivningen alt. så ska denna handling omarbetas före byggstart. 2 Objektbeskrivning Inom beskrivet område avses det att anlägga en bmx park och en konstgräsplan. Inom området i läget för bmx parken finns en asfalterad och hårdgjord yta. I läget för konstgräsplanen finns en grusplan. Området begränsas av höjdpartier i öster och väster samt av Boo kfum:s tennishall i söder. 3 Planerade konstruktioner Exakta lägen och laster för konstruktioner samt dess grundläggningsnivåer är inte fastställda. 4 Utförda undersökningar Resultat av utförda geotekniska undersökningar redovisas i Rapport Geoteknik upprättad med uppdragsnummer ra02s (5) Uppdrag ; JNTO p:\2171\ _rensättra ip\000\10_arbetsmaterial\pm geo.doc

4 5 Geotekniska förhållanden 5.1 Topografi Generellt plant område med grusade ytor och asfalterade ytor. I de östra och västra delarna finns höjdpartier med skogsmark. Nivåerna varierar mellan ca +34,3 och +34,7 i lägen för planerade konstruktioner. 5.2 Jordlagerföljd Jordlagerföljden består generellt av fyllning på lera som underlagras av friktionsjord på berg. Fyllningens lagertjocklek varierar mellan 1 och 4 m. Fyllningen är mkt stenig och blockig med en hårdgjord yta. Lerans lagertjocklek varierar mellan 0 och 6,5 m. Leran direkt under fyllningen är fast och av torrskorpekaraktär därunder blir den lös - halvfast. Friktionsjorden närmast berget har inte undersökts med avseende på innehåll av sten- och blockhalt m m. Den skall dock förutsättas bestå av morän med fast lagring. 5.3 Tjälfarlighet Fyllningen är mycket stenig och blockig och tillhör tjälfarlighetsklass. 5.4 Geohydrologiska förhållanden Grundvattennivån har avlästs i ett grundvattenrör. Enligt mätning var nivån för grundvattnet +33,35 (djup 2,95 m under my). Grundvattenröret skall sitta kvar under byggtiden för kontroll av grundvattennivån. 5.5 Sättningar Området innehåller varierande mäktigheter av lös lera med största mäktigheterna i de centrala och södra delarna av området. Området fylldes sannolikt ut med massor från bygget av Orminge centrum under 50 och 60-talet. ra02s (5) Uppdrag ; JNTO p:\2171\ _rensättra ip\000\10_arbetsmaterial\pm geo.doc

5 Enligt uppgift från kommunen finns inga problem med sättningar inom området varför slutsatsen dras att sättningar från påförda fyllningar tagits ut och att pågående sättningar inom området är marginella. För att undvika i framtiden sättningar bör dock höjda marknivåer utföras med lättfyllning. För de delar där lös lera inte förekommer (väster om sekt A-A och för de nordliga delarna av sekt C-C ) kan större uppfyllnader utföras med endast momentana sättningar som följd. Det skall dock påpekas att djupet till berg och lermäktigheterna varierar kraftigt inom området varför projekterade nivåer skall kontrolleras innan byggskedet. 6 Geotekniska rekommendationer De betongkonstruktioner som delvis skall grundläggas under befintlig marknivå alt. i befintlig marknivå kan grundläggas på packad fyllning. I de fall där höjning av befintliga nivåer planeras skall dessa utföras med lättfyllning. Grundläggning under gv nivån innebär täta konstruktioner och ev. tillstånd för dränering och temporär grundvattensänkning samt eventuell förankring. Vid schakt är det viktigt att notera att fyllningen innehåller block och kan vara svårhanterad vid schakt. Riskanalys för sprängningsarbeten bör upprättas. SWECO Infrastructure AB Geoteknik, Stockholm Jonas Thorelius Geotekniker ra02s (5) Uppdrag ; JNTO p:\2171\ _rensättra ip\000\10_arbetsmaterial\pm geo.doc

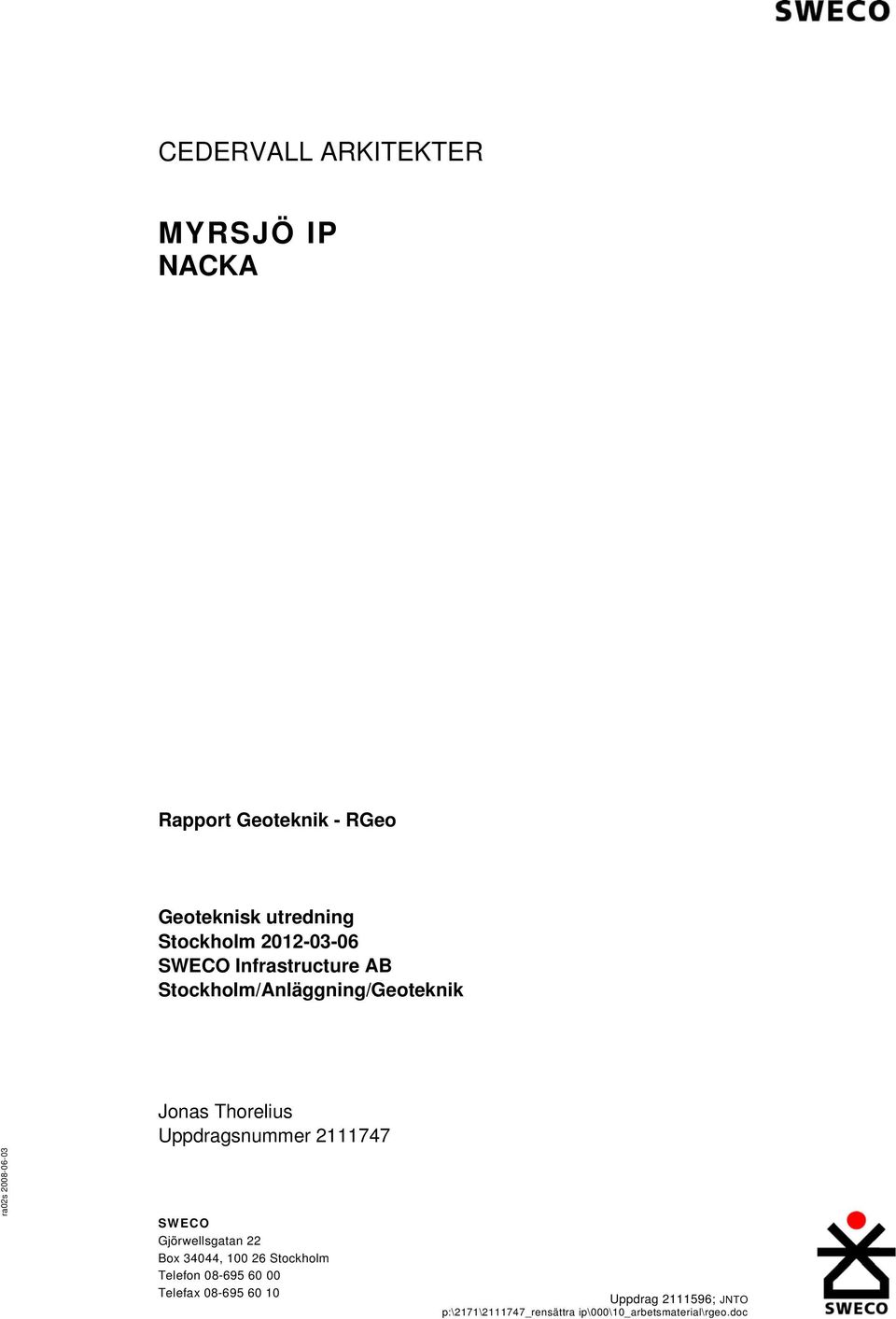

6 CEDERVALL ARKITEKTER MYRSJÖ IP NACKA Rapport Geoteknik - RGeo Geoteknisk utredning Stockholm SWECO Infrastructure AB Stockholm/Anläggning/Geoteknik ra02s Jonas Thorelius Uppdragsnummer SWECO Gjörwellsgatan 22 Box 34044, Stockholm Telefon Telefax Uppdrag ; JNTO p:\2171\ _rensättra ip\000\10_arbetsmaterial\rgeo.doc

7 Innehållsförteckning 1 Orientering 1 2 Utförda undersökningar Fältarbete Laboratoriearbeten Fel! Bokmärket är inte definierat. 2.3 Utsättning och inmätning 1 3 Redovisning 1 ra02s CEDERVALL ARKITEKTER Geoteknisk utredning MYRSJÖ IP Uppdrag ; HBLO p:\2171\ _rensättra ip\000\10_arbetsmaterial\rgeo.doc

8 1 Orientering På uppdrag av Cedervall arkitekter och under projektledning av Aperto AB har SWECO Infrastructure AB utfört en geoteknisk undersökning i Nacka, Myrsjö IP. Syftet med undersökningen är att kartlägga de geotekniska förhållandena för projekteringen av en BMX park och anläggandet av konstgräsplan. 2 Utförda undersökningar 2.1 Fältarbete Undersökningarna inom rubricerade områden utfördes under ledning av fältingenjör Göran Forsman, Sweco Infrastructure AB, under november och december Undersökningarna omfattade totalt 18 punkter. I dessa punkter utfördes följande: Jord- och bergsondering 12 punkter Viktsondering 4 punkter Skruv provtagning 1 punkt Grundvattenrör 1 punkt Utförda sonderingar lagras i vår databas i AutoGraf-format, vilken nyttjas bland annat vid framställning av ritningar. Tidigare undersökningar Inga tidigare undersökningar finns i läget för planerad BMX bana och konstgräsplan. 2.2 Utsättning och inmätning Utsättning och inmätning av borrpunkter har utförts av Sweco Infrastructure AB i SWEREF 99 i plan och RH00 i höjd. 3 Redovisning Undersökningen på ritningar enligt nedan: ra02s Ritningar: Geoteknisk utredning MYRSJÖ IP 1 (2) Uppdrag ; JNTO p:\2171\ _rensättra ip\000\10_arbetsmaterial\rgeo.doc

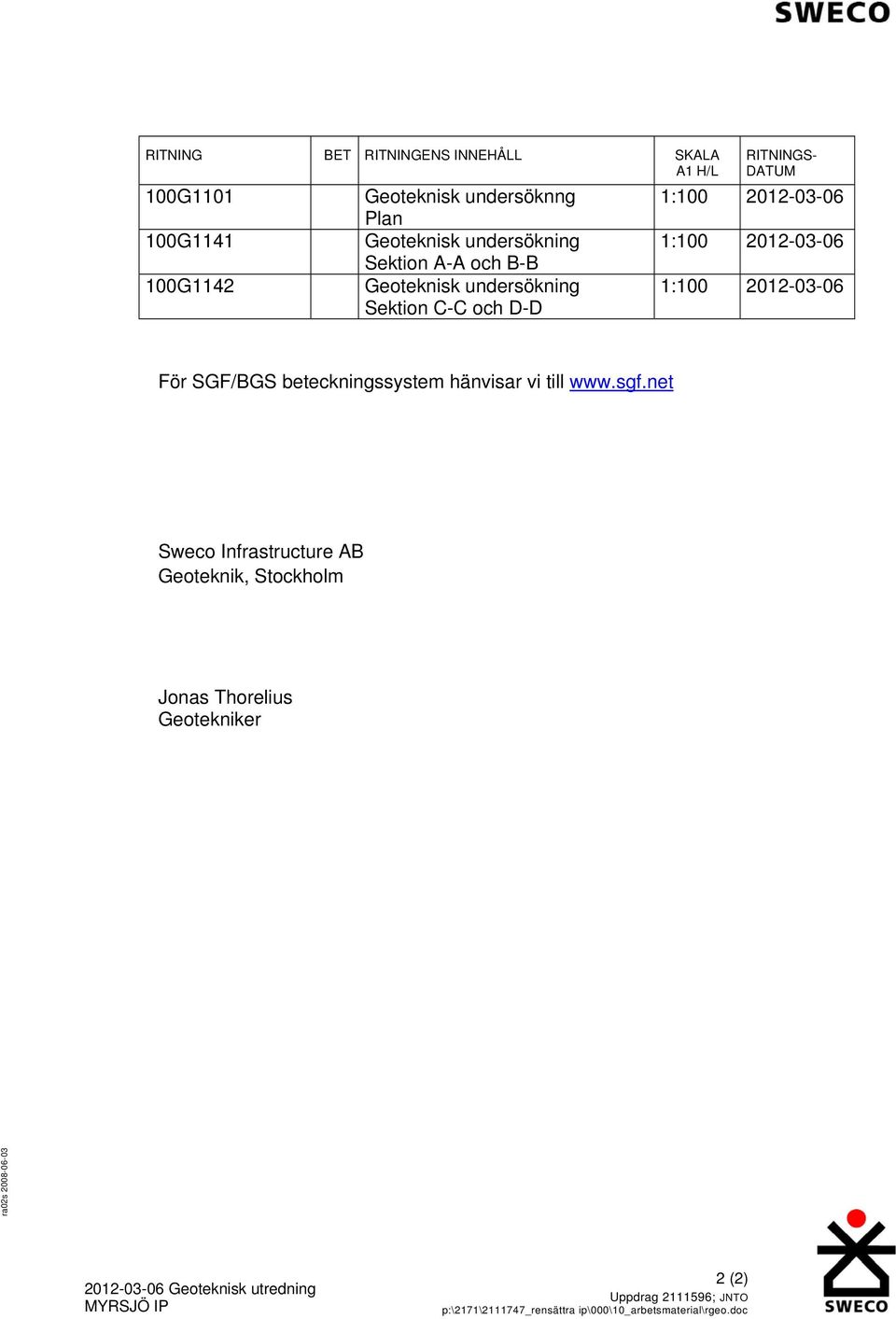

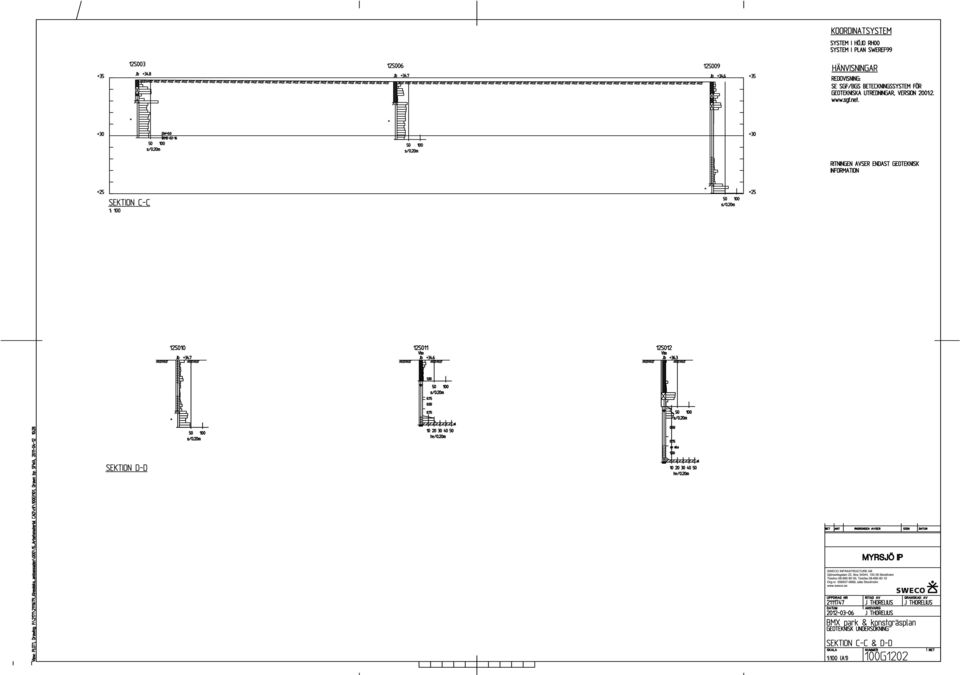

9 RITNING BET RITNINGENS INNEHÅLL SKALA A1 H/L 100G G G1142 Geoteknisk undersöknng Plan Geoteknisk undersökning Sektion A-A och B-B Geoteknisk undersökning Sektion C-C och D-D RITNINGS- DATUM 1: : : För SGF/BGS beteckningssystem hänvisar vi till Sweco Infrastructure AB Geoteknik, Stockholm Jonas Thorelius Geotekniker ra02s Geoteknisk utredning MYRSJÖ IP 2 (2) Uppdrag ; JNTO p:\2171\ _rensättra ip\000\10_arbetsmaterial\rgeo.doc
