1 PM Geoteknik Grubbagården 2 Skövde Kommun Datum: Rev. Datum: Uppdragsnummer: Upprättad av: Granskad av: Peter Nilsson, Emil Svahn Johan Ericsson BG&M Konsult AB, Rådmansgatan 24, Skövde

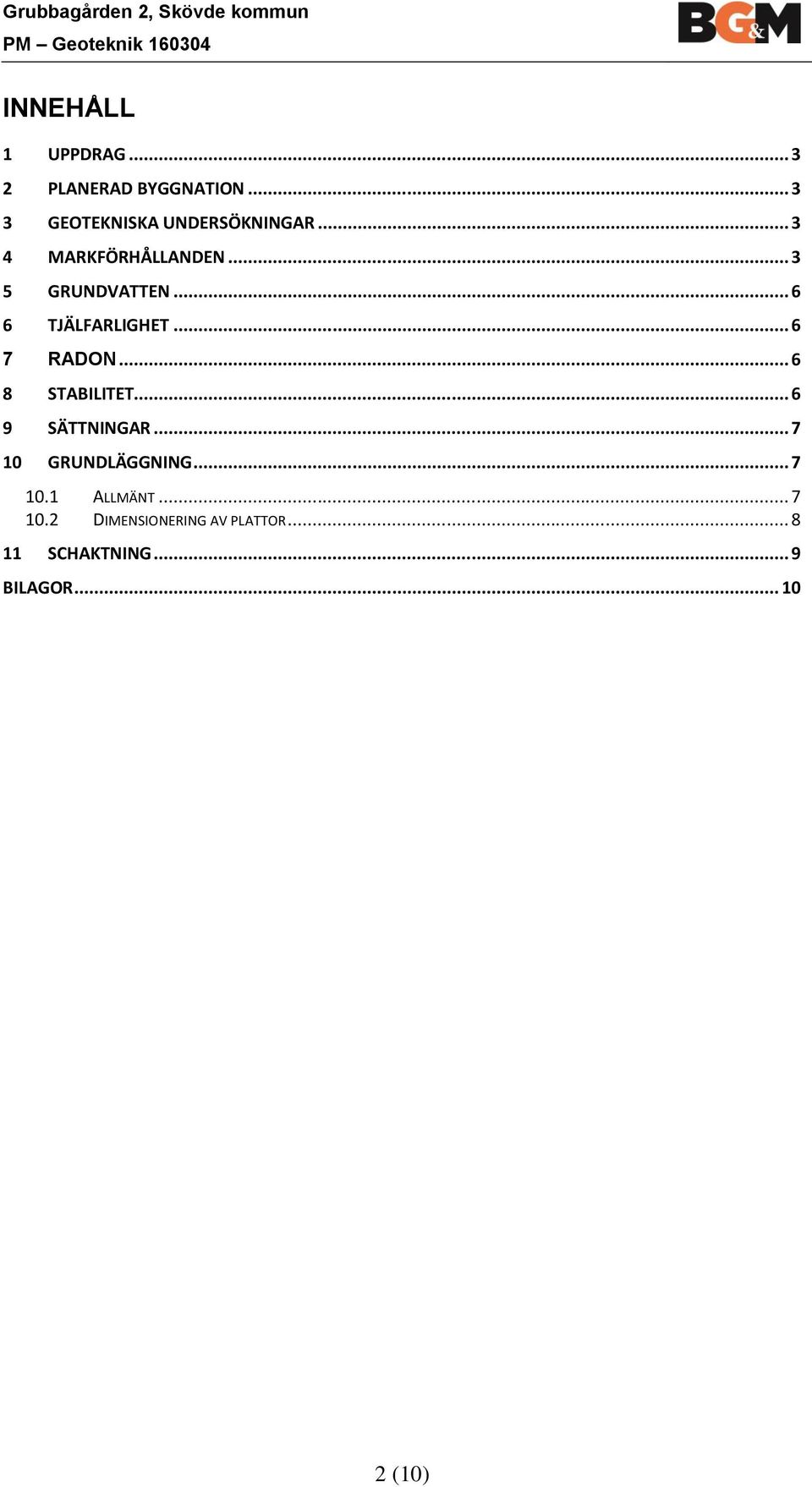

2 Grubbagården 2, Skövde kommun PM Geoteknik INNEHÅLL 1 UPPDRAG PLANERAD BYGGNATION GEOTEKNISKA UNDERSÖKNINGAR MARKFÖRHÅLLANDEN GRUNDVATTEN TJÄLFARLIGHET RADON STABILITET SÄTTNINGAR GRUNDLÄGGNING ALLMÄNT DIMENSIONERING AV PLATTOR SCHAKTNING... 9 BILAGOR (10)

3 Grubbagården 2, Skövde kommun PM Geoteknik UPPDRAG BGM, BG&M Konsult AB har av AB Skövdebostäder fått i uppdrag att utföra en geoteknisk undersökning vid Grubbagården 2, Skövde. 2 PLANERAD BYGGNATION Man planerar att uppföra ett flerbostadshus vid kvarteret Grubbagården 2, Skövde inom kvartersmark. Den planerade nybyggnationen omfattar ett flerbostadshus som skall uppföras i 8 våningar eventuellt med källare. Nybyggnadens läge och planutformning samt borrpunkternas lägen framgår av bifogad ritning G:1. 3 GEOTEKNISKA UNDERSÖKNINGAR Fältundersökningen genomfördes av Jonas Nilsson, BGM. Den utgörs av följande undersökningar: 4 st trycksonderingspunkter (borrvagn typ GM 50 combi) Tagning av störda jordprov med skruvborr i 3 punkter 1 st Hejarsonderingspunkt Montering av 2 st radonprov (ROAC-detektorer) Registrering av vattenytor Utsättning av borrpunkterna har utförts med GNSS i koordinatsystem SWEREF och höjdsystem RH De upptagna jordproverna har undersökts på BGM:s geotekniska laboratorium. Undersökningarna har omfattat bestämning av jordart, vattenkvot samt tjälfarlighetsklass. Resultatet av fält- och laboratorieundersökningarna framgår av bifogade ritningar G:1 - G:2 samt i provtabell och radonrapport. AB Svensk Geoteknisk Undersökning utförde 1961 en geoteknisk undersökning inför byggnationen av flerbostadshusen vid Havstena daterad 3 mars MARKFÖRHÅLLANDEN Det undersökta området är beläget vid stadsdelen Havstena i Skövde. Fastigheten ligger strax öster om Havstenavägen och är idag bebyggd med en butikslokal som tidigare använts som livsmedelsbutik, byggnaden planeras att rivas. Marken utgörs i övrigt till största delen av hårdgjorda ytor som huvudsakligen används som kör- o. parkeringsytor med tillhörande gräs- o. planteringsytor. Omgivande bebyggelse utgörs av flerbostadsbebyggelse samt mot söder parkmark. Marken är relativt plan men sluttar lokalt österut på grund av en lastkaj inom 3 (10)

4 Grubbagården 2, Skövde kommun PM Geoteknik undersökningsområdet, de avvägda nivåerna vid borrpunkterna varierar mellan +153,7 och +152,8. Jorden består under ytskiktet/ fyllningen av friktionsjord som vilar på för utförda sonderingar fast botten - troligen morän, block. Ytskiktet består i provtagningspunkterna huvudsakligen av fyllning innehållande sten, grus, silt och sand. Fyllningen har en mäktighet som varierar mellan 0,5 1,7 m djup. De största mäktigheterna på fyllningen har påträffats i borrhål 3 där även fyllningen delvis även innehåller mulljord. Underliggande friktionsjord utgörs av stenig grusig siltig sand. Friktionsjorden bedöms som halvfast - fast lagrad. Utförda trycksonderingars nedträngningsdjup varierade ungefärligen mellan 3,6 och 7,9 m djup under markytan. Djupet för utförd hejarsondering i borrhål 4 stoppade på 7,7 m djup (troligen stopp mot sten eller block). Jorden innehåller alunskiffer. Befintlig byggnad vy från söder 4 (10)

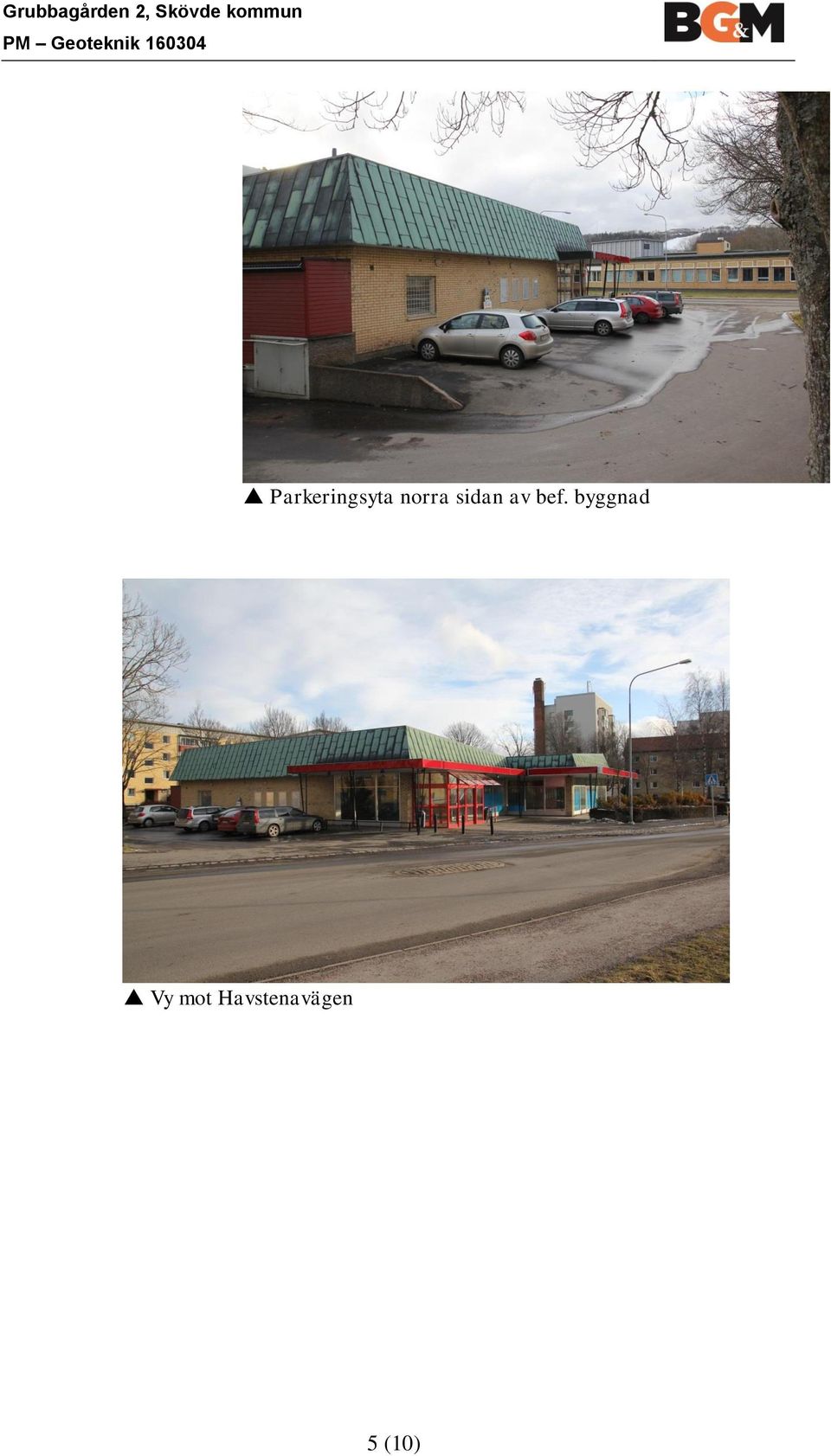

5 Grubbagården 2, Skövde kommun PM Geoteknik Parkeringsyta norra sidan av bef. byggnad Vy mot Havstenavägen 5 (10)

6 Grubbagården 2, Skövde kommun PM Geoteknik Bef. Lastkaj utmed östra sidan 5 GRUNDVATTEN I de öppna provtagningspunkterna påträffades inget vatten vid undersökningstillfället. I tidigare undersökning från 1961 uppges att grundvatten ej påträffats i utförda provgropar på minst 6 m djup. 6 TJÄLFARLIGHET 7 RADON Underliggande friktionsjord bedöms tillhöra tjälfarlighetsklass 2 och materialgrupp 3B enligt AMA Anläggning på grund av den relativt höga halten av skiffer. Radonmätning har utförts i 2 punkter med s.k. ROAC-detektorer. Mätvärdena uppgår till 13 resp. 20 kbq/m3, se även bilaga 4. Detta betyder att marken normalt skall klassas som normalradonmark. Undersökningen utfördes dock under en period då markytan var tjälad. Den omständigheten är sannolikt anledningen till att radonhalterna var lägre än förväntat. Markluften under tjälen rör sig mycket mindre under ett lock av tjäle än om marken är otjälad och därigenom förs mindre mängder markluft till detektorerna. Jorden innehåller också skiffer. Dessa faktorer innebär att marken skall klassas som högradonmark (som ligger i intervallet >50 kbq/m3) vilket innebär att byggnader skall uppföras radonsäkra. 8 STABILITET Det bedöms ej föreligga några stabilitetsproblem inom området. 6 (10)

7 Grubbagården 2, Skövde kommun PM Geoteknik SÄTTNINGAR Någon sättningsundersökning har ej utförts, rådande jordarter bedöms ej som sättningsbenägna. 10 GRUNDLÄGGNING 10.1 Allmänt Grundläggning kan ske på frostskyddad nivå med sulor, alternativt förstyvad bottenplatta, på naturligt lagrad jord eller väl packad fyllning (sedan allt organiskt material borttagits). Grundläggning kan utföras SS- EN Geoteknisk kategori GK1 (där så är möjligt). Vid grundläggning på friktionsjorden sättes tillåtet grundtryck fd till 150 kpa. Grundsulor får ej utföras smalare än 0,5 m. Eventuella uppfyllnader ska medräknas i belastningen för konstruktionen. Grundläggning kan även ske enligt SS-EN Geoteknisk kategori GK2. Vid dimensionering används karakteristiska värden/medelvärden enligt tabell 1. Tabell 1 Karakteristiska värden, medelvärden Jordlager Fiktionsvinkel, k [ ] Elasticitetsmodul, Ek [MPa] Tunghet, Gk [kn/m 3 ] Packad fyllning, tillfört krossmaterial Naturligt lagrad friktionsjord över nivån +148 Naturligt lagrad friktionsjord under nivån Vidare ska belysas att jorden är erosionsbenägen, vilket kräver beaktande bland annat med avseende på schaktarbeten. Fyllning/packning skall utföras enligt AMA Anläggning. Geotextil på schaktbotten som materialskiljande lager förordas. Innan fyllning skall schaktbotten besiktigas av geotekniskt sakkunnig. 7 (10)

8 Grubbagården 2, Skövde kommun PM Geoteknik Dimensionering av plattor Övergripande uppgifter Geoteknisk kategori 2 avses. Dimensionering av plattor ska ske i både brott- och bruksgränstillstånd enligt Tillämpningsdokument EN , kapitel 6 Plattgrundläggning (IEG Rapport 7:2008) (*1). Grundläggningsmetod avser plattor, vilket ger dimensioneringssätt DA3. Friktionsvinkel ska tas fram för beräkning i brottgränstillstånd. E-modulen ska tas fram för beräkning i bruksgränstillstånd, avseende sättningar. Gränstillstånd i brottgräns är STR/GEO. Allmänt gäller att Xd = (1/ γm) η XMedelvärde Framtagning av omräkningsfaktorn, η (avser plattor) Utförs enligt avsnitt i (*1). η1 η2 η3 η4 = 0,95 väljs η5 η6 = 0,95 väljs vid långsträckt platta och η5 η6 = 0,95 väljs vid kvadratisk/rektangulär platta η7 η8 = 1,0 η1 η2 η3 η4 η5 η6 η7 η8 = η = 0,95 0,95 1,0 = 0,9 η = 0, Framtagning av friktionsvinkel φ Friktionsvinkel tan φ Partialkoefficient γm = 1,3 enligt A.2.2 i bilaga A i (*1). η = 0,9 enligt ovan Xd = arctan (η 1/γM tan XMedelvärde) Framtagning av Elasticitetsmodul Xd = (1/γM) η XMedelvärde eller Ed = Ek/γM η = 0,9 enligt ovan γm = 1,0 {Enligt avsnitt 4.4 i bilaga A (Beräkningsexempel friktionsjord) i (*1). En faktor beroende på modellosäkerhet, γrd = 1,3 ska inkluderas vid beräkning i bruksgräns. Detta enligt tabell 4.4 avsnitt 4.6 i (*1) Framtagning av tunghet Xd = (1/γM) η XMedelvärde och η = 1,0 γm = 1,0 enligt A.2.2 i bilaga A (Beräkningsexempel friktionsjord) i (*1). 8 (10)

9 Grubbagården 2, Skövde kommun PM Geoteknik Dimensionerande värden Dimensionerande värden anges i tabell 2, nedan. Tabell 2 - Dimensionerande värden Djup under Friktionsvinkel, d befintlig markyta [m] [ ] Elasticitetsmodul, Ed [MPa] Tunghet, Gd [kn/m 3 ] Packad fyllning, tillfört krossmtrl Naturligt lagrad friktionsjord över nivån +148 Naturligt lagrad friktionsjord under nivån ,1 36,0* A 19 26,7 18,0* A 18 24,2 13,5*A 18 Not: * A En faktor beroende på modellosäkerhet, Rd = 1,3 ska inkluderas vid beräkning i bruksgräns. Detta enligt tabell 4.4 avsnitt 4.6 i (*1). 11 SCHAKTNING Schaktning i friktionsjord kan över grundvattenytan ske med en släntlutning av 1:1,5. Vid schaktning i siltig jord finns risk för ytuppmjukning och utflytning av slänter vid vattenövermättnad på grund av t ex regn. För att begränsa utflytning av slänter kan dessa övertäckas vid regnväder. Bergschakt utförs enligt AMA Anläggning. I den fortsatta projekteringen bör ställning tas till om förbesiktning av intilliggande fastigheter skall genomföras eller ej. All schaktning skall utföras enligt handboken Schakta Säkert (Svensk Byggtjänst, SGI/SBUF 2015). 9 (10)

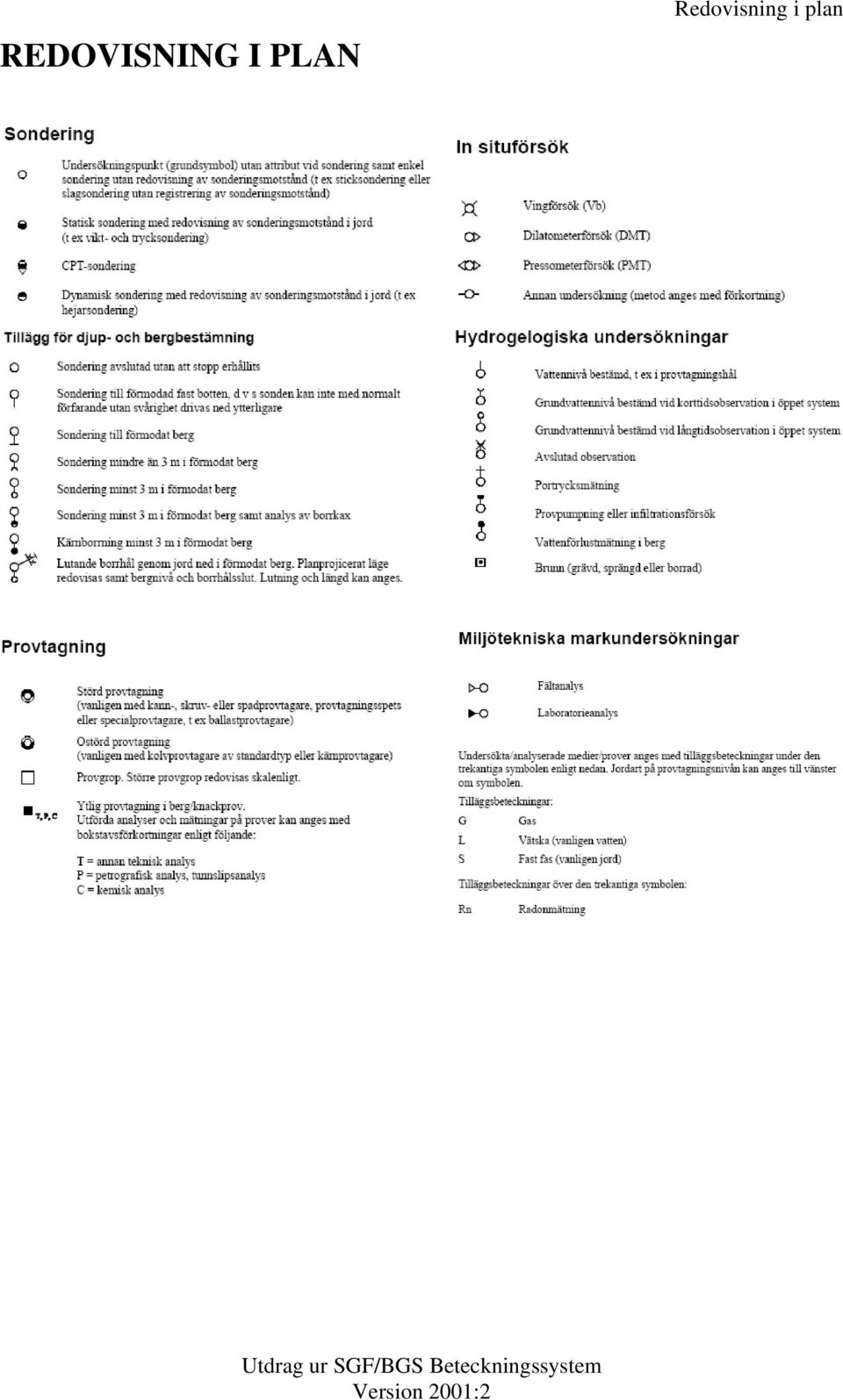

10 Grubbagården 2, Skövde kommun PM Geoteknik BG&M Konsult AB Skövde Peter Nilsson Johan Ericsson BILAGOR Bilaga 1 - Ritning G:1 (Borrplan) Bilaga 2 - Ritning G:2 (Sektioner) Bilaga 3 - Provtabell Bilaga 4 - Radonrapport Bilaga 5 - SGF:s Beteckningsblad 10 (10)

11 Hkp Bef. Lekplats Sopor Cykelskärm ca 58 platser Entrétorg Småbarnslek Trafo Bef. Parkering? Park Människor och möten zon Parktorg Bef. Häck Park Park Bygg, Geo, Vatten och Miljö -

12 Bygg, Geo, Vatten och Miljö -

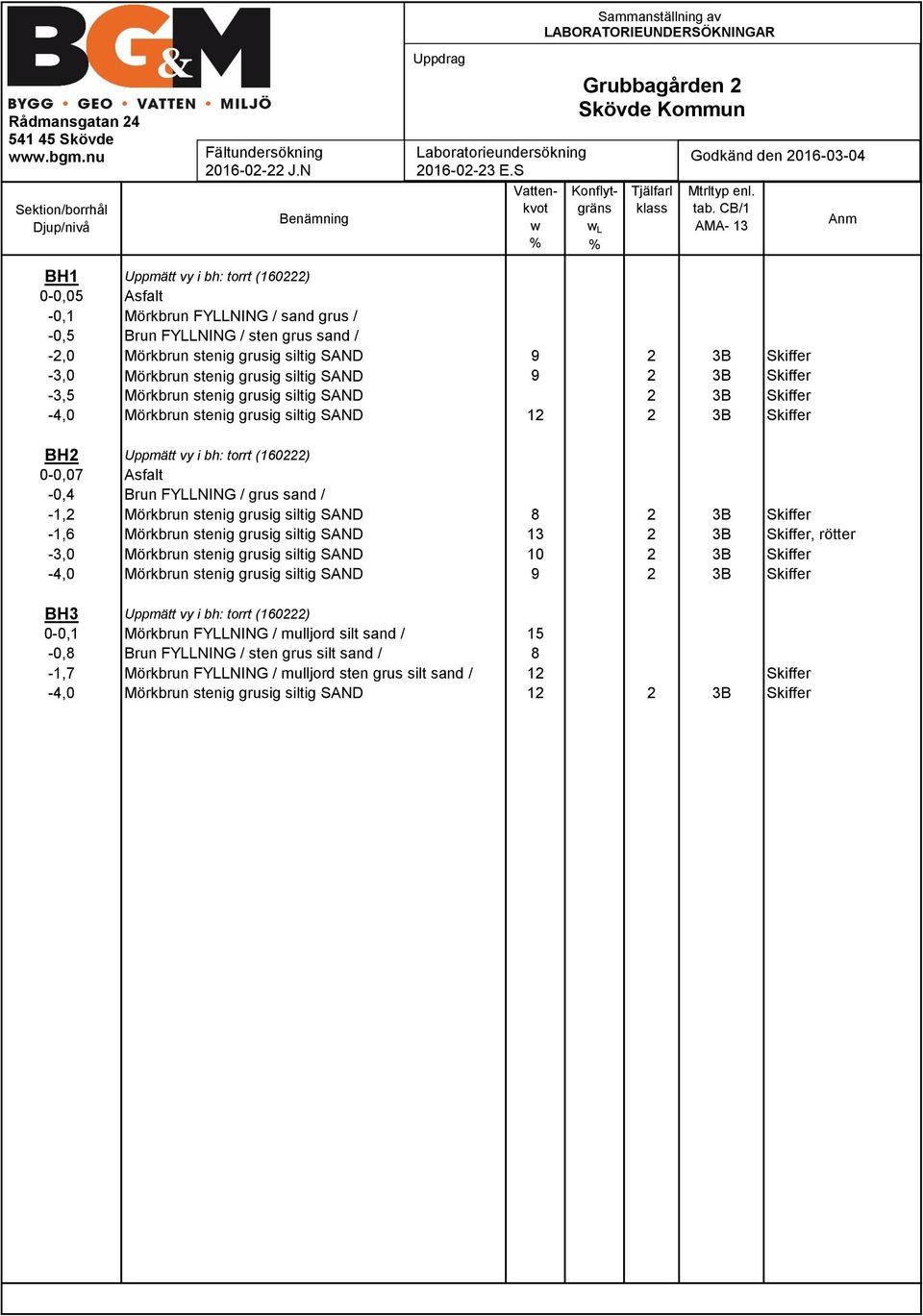

13 Rådmansgatan Skövde Sektion/borrhål Djup/nivå Fältundersökning J.N Benämning Uppdrag Laboratorieundersökning E.S Vattenkvot w % Sammanställning av LABORATORIEUNDERSÖKNINGAR Grubbagården 2 Skövde Kommun Konflytgräns w L % Tjälfarl klass Godkänd den Mtrltyp enl. tab. CB/1 AMA- 13 Anm BH1 Uppmätt vy i bh: torrt (160222) 0-0,05 Asfalt -0,1 Mörkbrun FYLLNING / sand grus / -0,5 Brun FYLLNING / sten grus sand / -2,0 Mörkbrun stenig grusig siltig SAND 9 2 3B Skiffer -3,0 Mörkbrun stenig grusig siltig SAND 9 2 3B Skiffer -3,5 Mörkbrun stenig grusig siltig SAND 2 3B Skiffer -4,0 Mörkbrun stenig grusig siltig SAND B Skiffer BH2 Uppmätt vy i bh: torrt (160222) 0-0,07 Asfalt -0,4 Brun FYLLNING / grus sand / -1,2 Mörkbrun stenig grusig siltig SAND 8 2 3B Skiffer -1,6 Mörkbrun stenig grusig siltig SAND B Skiffer, rötter -3,0 Mörkbrun stenig grusig siltig SAND B Skiffer -4,0 Mörkbrun stenig grusig siltig SAND 9 2 3B Skiffer BH3 Uppmätt vy i bh: torrt (160222) 0-0,1 Mörkbrun FYLLNING / mulljord silt sand / 15-0,8 Brun FYLLNING / sten grus silt sand / 8-1,7 Mörkbrun FYLLNING / mulljord sten grus silt sand / 12 Skiffer -4,0 Mörkbrun stenig grusig siltig SAND B Skiffer
