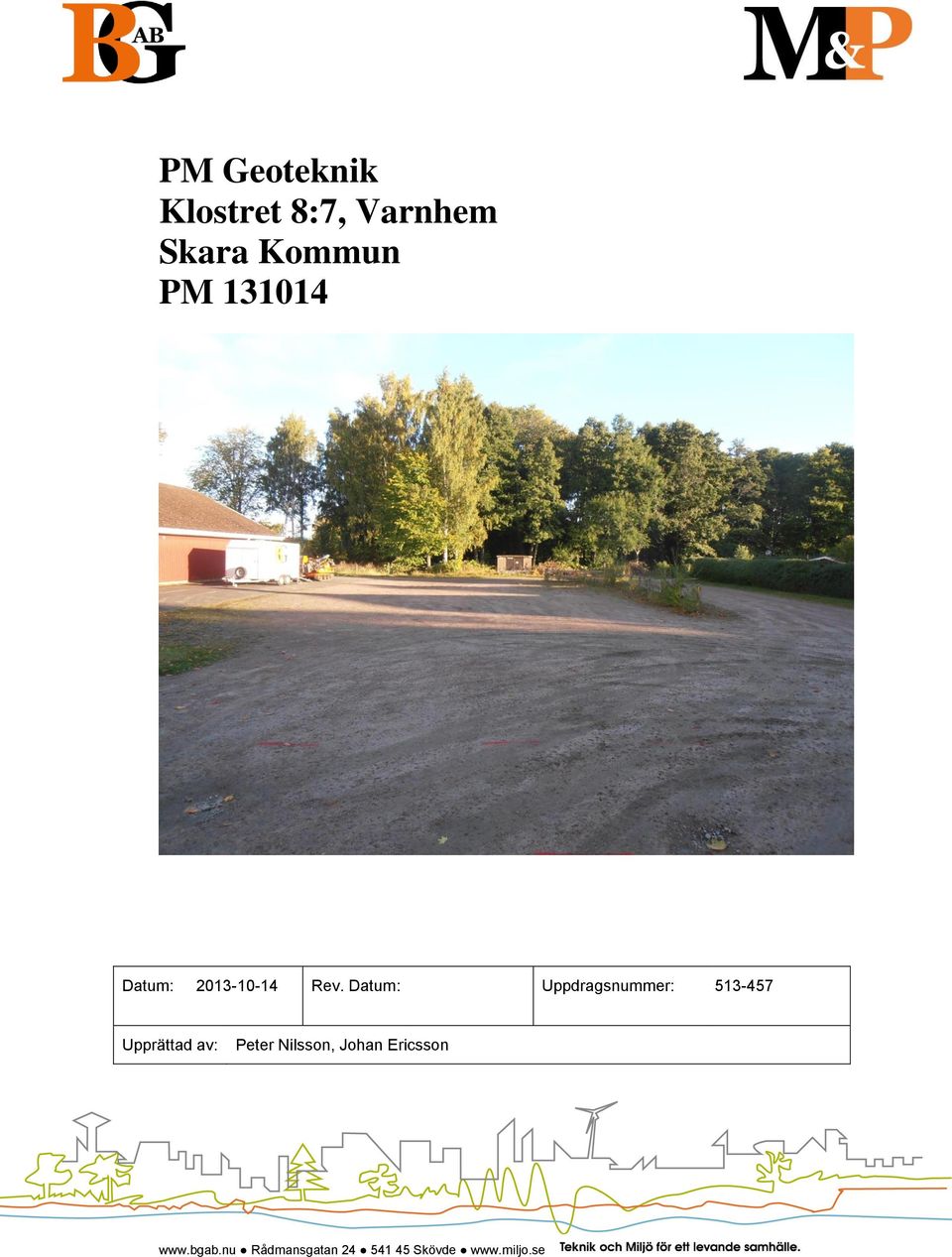

1 PM Geoteknik Klostret 8:7, Varnhem Skara Kommun PM Datum: Rev. Datum: Uppdragsnummer: Upprättad av: Peter Nilsson, Johan Ericsson Rådmansgatan Skövde

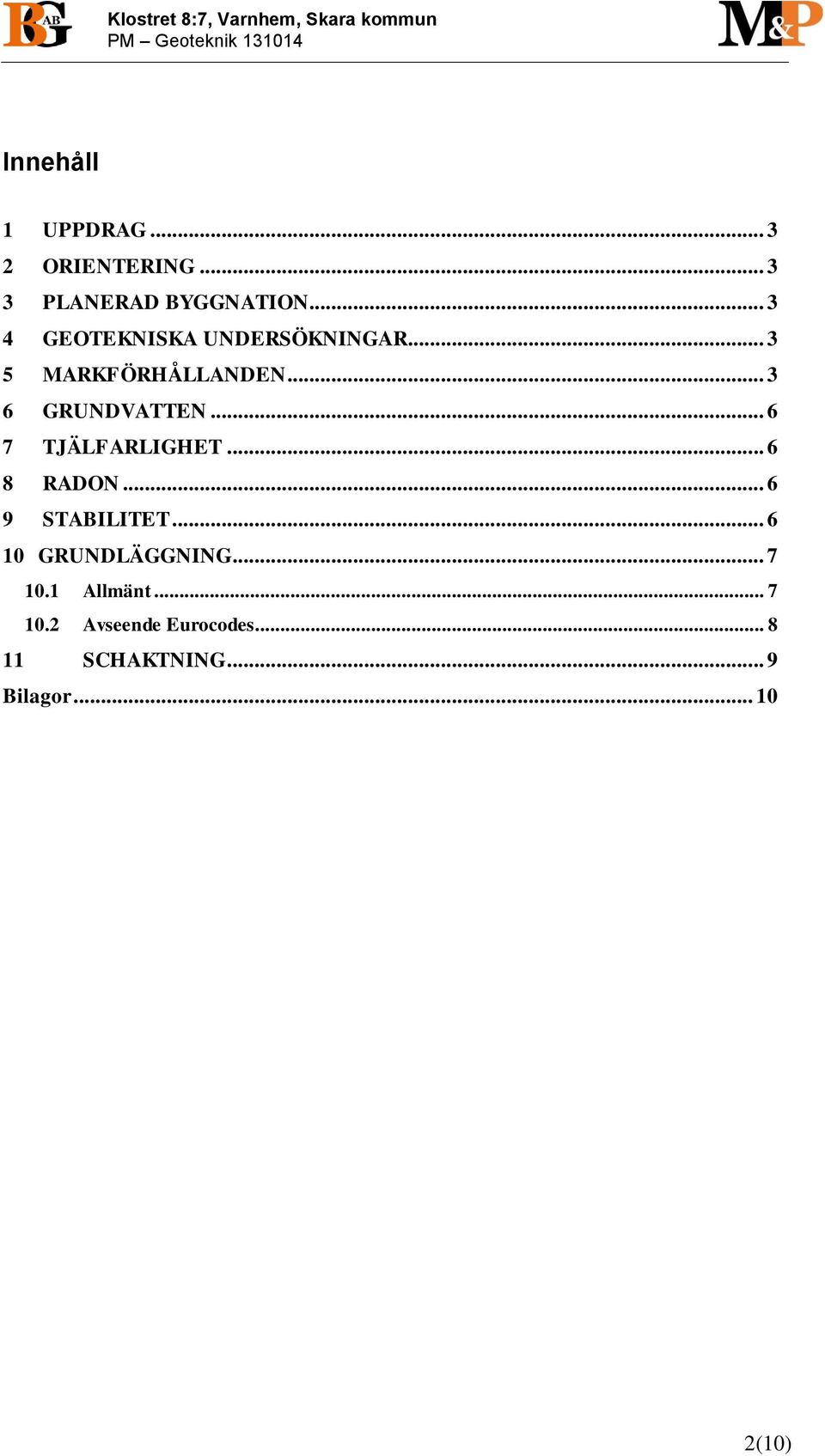

2 Klostret 8:7, Varnhem, Skara kommun PM Geoteknik Innehåll 1 UPPDRAG ORIENTERING PLANERAD BYGGNATION GEOTEKNISKA UNDERSÖKNINGAR MARKFÖRHÅLLANDEN GRUNDVATTEN TJÄLFARLIGHET RADON STABILITET GRUNDLÄGGNING Allmänt Avseende Eurocodes SCHAKTNING... 9 Bilagor (10)

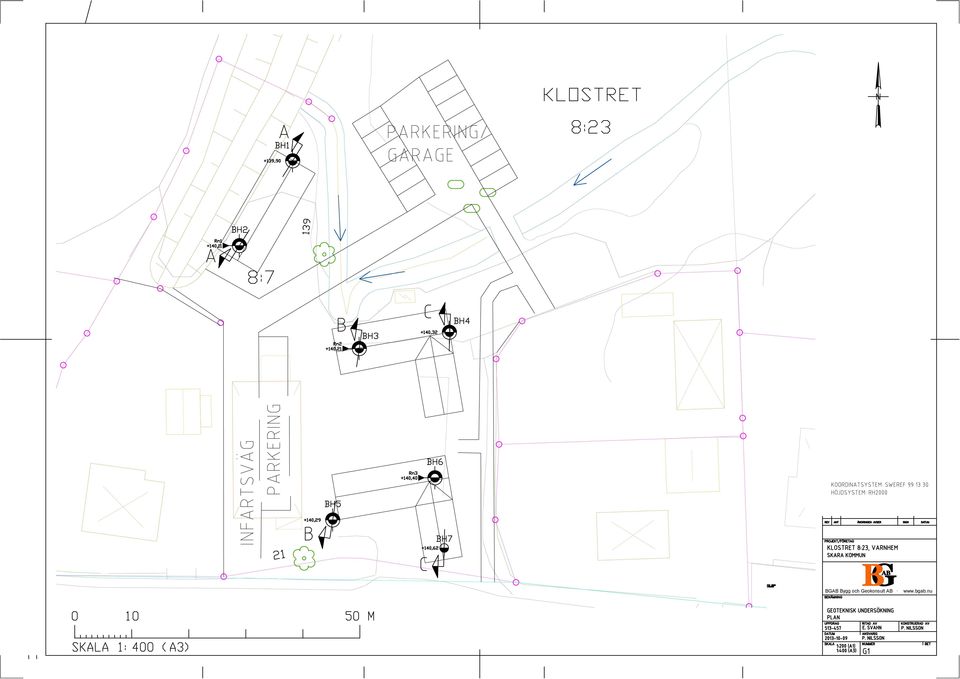

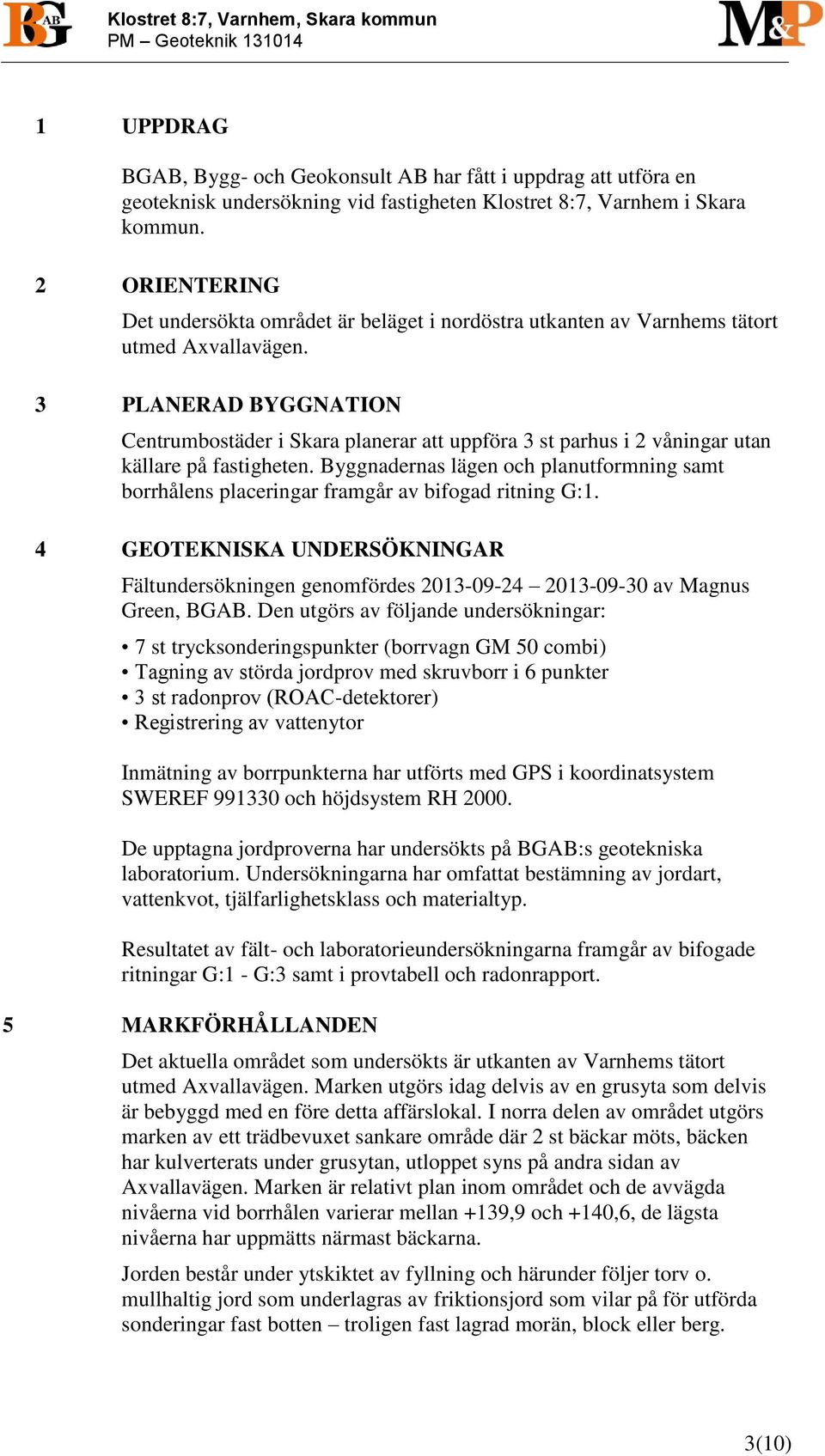

3 Klostret 8:7, Varnhem, Skara kommun PM Geoteknik UPPDRAG BGAB, Bygg- och Geokonsult AB har fått i uppdrag att utföra en geoteknisk undersökning vid fastigheten Klostret 8:7, Varnhem i Skara kommun. 2 ORIENTERING Det undersökta området är beläget i nordöstra utkanten av Varnhems tätort utmed Axvallavägen. 3 PLANERAD BYGGNATION Centrumbostäder i Skara planerar att uppföra 3 st parhus i 2 våningar utan källare på fastigheten. Byggnadernas lägen och planutformning samt borrhålens placeringar framgår av bifogad ritning G:1. 4 GEOTEKNISKA UNDERSÖKNINGAR Fältundersökningen genomfördes av Magnus Green, BGAB. Den utgörs av följande undersökningar: 7 st trycksonderingspunkter (borrvagn GM 50 combi) Tagning av störda jordprov med skruvborr i 6 punkter 3 st radonprov (ROAC-detektorer) Registrering av vattenytor Inmätning av borrpunkterna har utförts med GPS i koordinatsystem SWEREF och höjdsystem RH De upptagna jordproverna har undersökts på BGAB:s geotekniska laboratorium. Undersökningarna har omfattat bestämning av jordart, vattenkvot, tjälfarlighetsklass och materialtyp. Resultatet av fält- och laboratorieundersökningarna framgår av bifogade ritningar G:1 - G:3 samt i provtabell och radonrapport. 5 MARKFÖRHÅLLANDEN Det aktuella området som undersökts är utkanten av Varnhems tätort utmed Axvallavägen. Marken utgörs idag delvis av en grusyta som delvis är bebyggd med en före detta affärslokal. I norra delen av området utgörs marken av ett trädbevuxet sankare område där 2 st bäckar möts, bäcken har kulverterats under grusytan, utloppet syns på andra sidan av Axvallavägen. Marken är relativt plan inom området och de avvägda nivåerna vid borrhålen varierar mellan +139,9 och +140,6, de lägsta nivåerna har uppmätts närmast bäckarna. Jorden består under ytskiktet av fyllning och härunder följer torv o. mullhaltig jord som underlagras av friktionsjord som vilar på för utförda sonderingar fast botten troligen fast lagrad morän, block eller berg. 3(10)

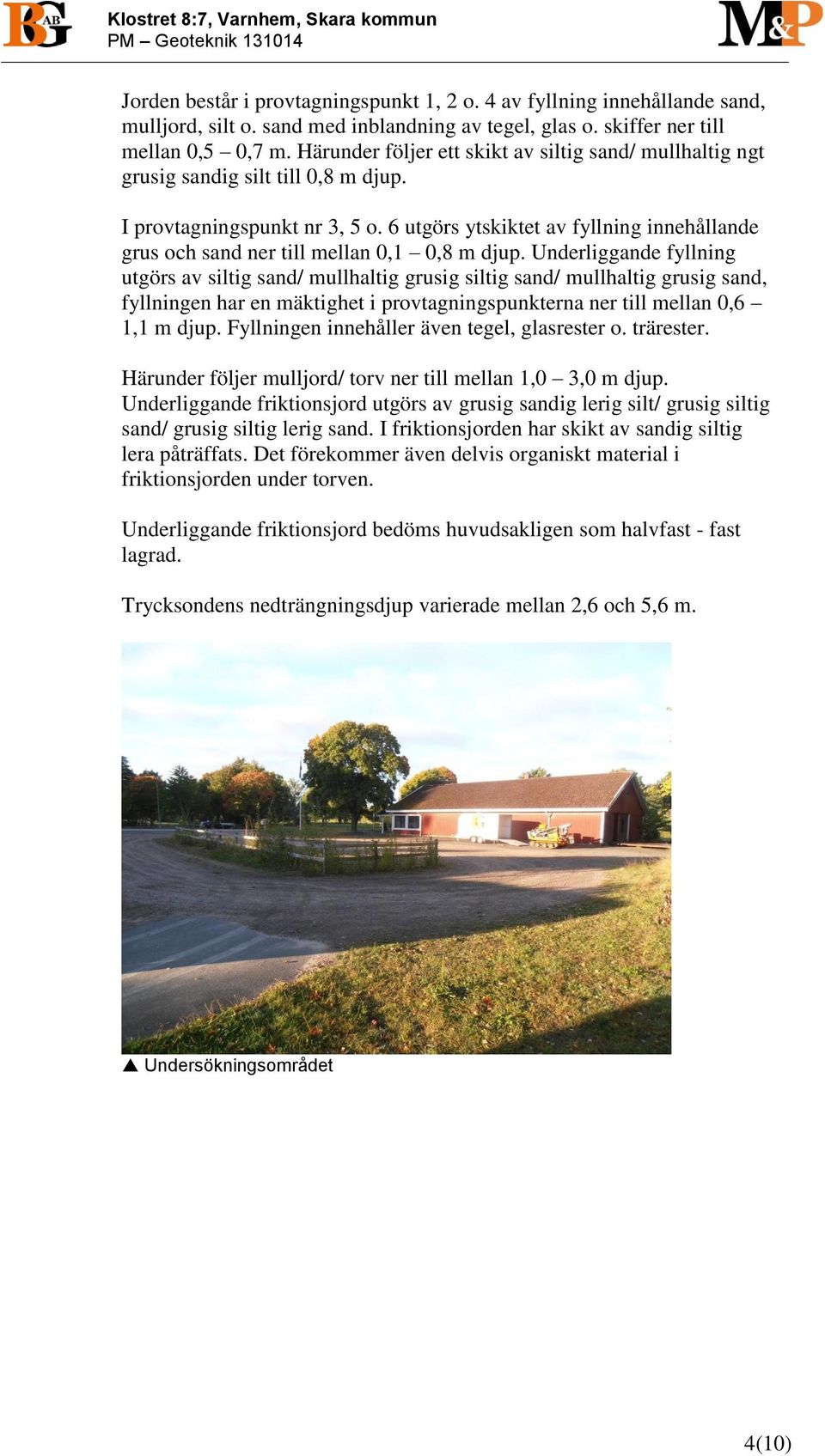

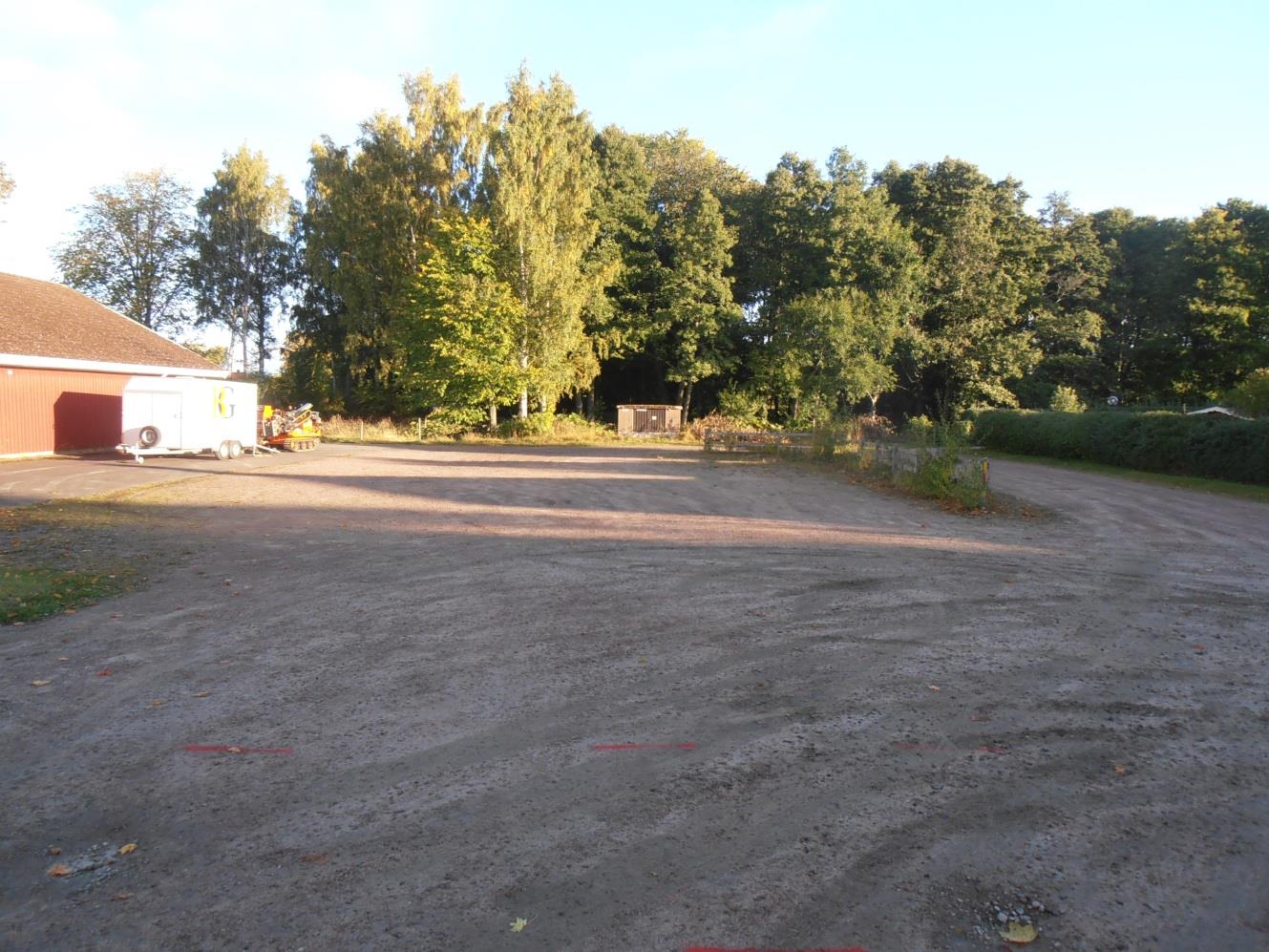

4 Klostret 8:7, Varnhem, Skara kommun PM Geoteknik Jorden består i provtagningspunkt 1, 2 o. 4 av fyllning innehållande sand, mulljord, silt o. sand med inblandning av tegel, glas o. skiffer ner till mellan 0,5 0,7 m. Härunder följer ett skikt av siltig sand/ mullhaltig ngt grusig sandig silt till 0,8 m djup. I provtagningspunkt nr 3, 5 o. 6 utgörs ytskiktet av fyllning innehållande grus och sand ner till mellan 0,1 0,8 m djup. Underliggande fyllning utgörs av siltig sand/ mullhaltig grusig siltig sand/ mullhaltig grusig sand, fyllningen har en mäktighet i provtagningspunkterna ner till mellan 0,6 1,1 m djup. Fyllningen innehåller även tegel, glasrester o. trärester. Härunder följer mulljord/ torv ner till mellan 1,0 3,0 m djup. Underliggande friktionsjord utgörs av grusig sandig lerig silt/ grusig siltig sand/ grusig siltig lerig sand. I friktionsjorden har skikt av sandig siltig lera påträffats. Det förekommer även delvis organiskt material i friktionsjorden under torven. Underliggande friktionsjord bedöms huvudsakligen som halvfast - fast lagrad. Trycksondens nedträngningsdjup varierade mellan 2,6 och 5,6 m. Undersökningsområdet 4(10)

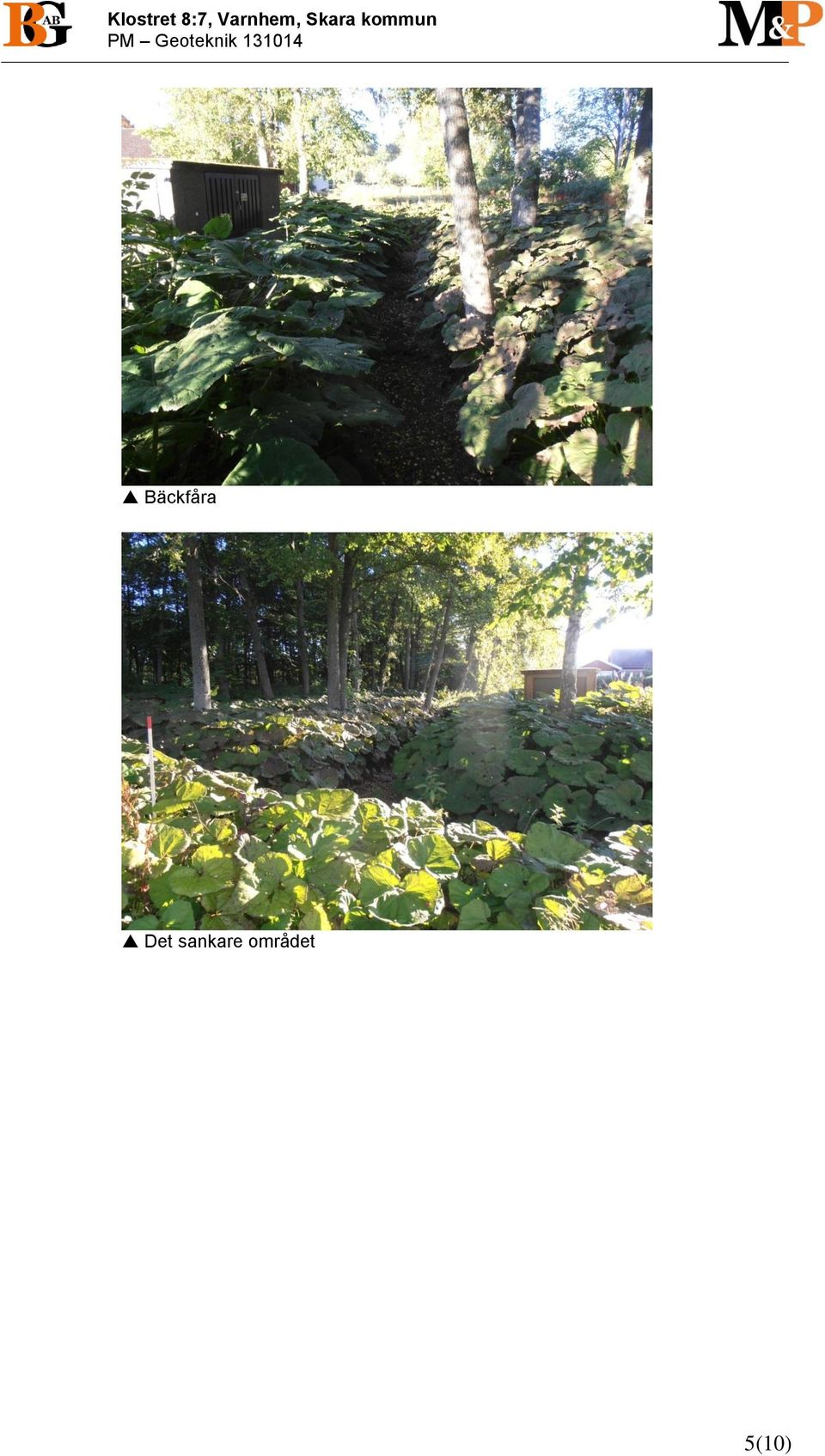

5 Klostret 8:7, Varnhem, Skara kommun PM Geoteknik Bäckfåra Det sankare området 5(10)

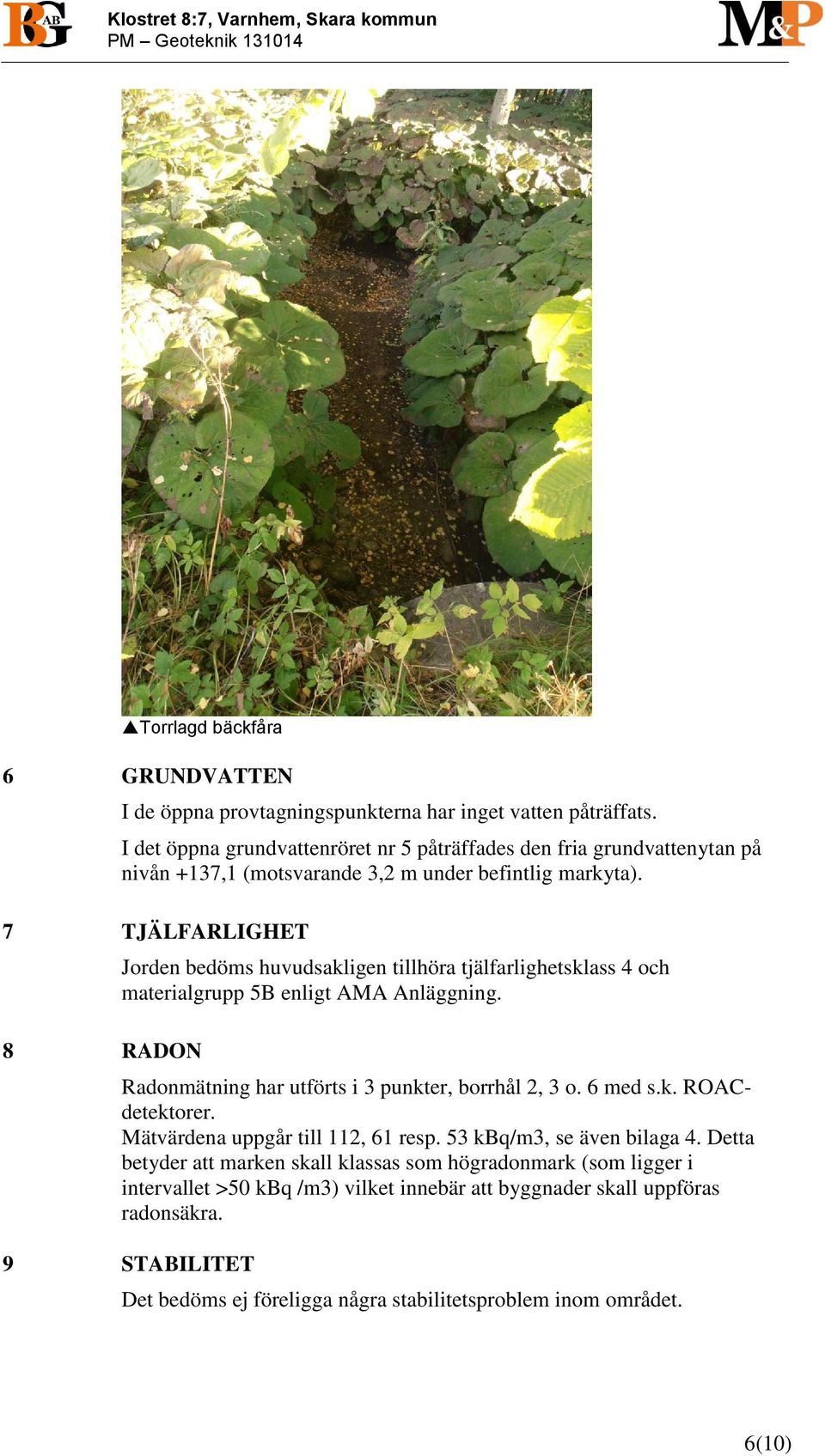

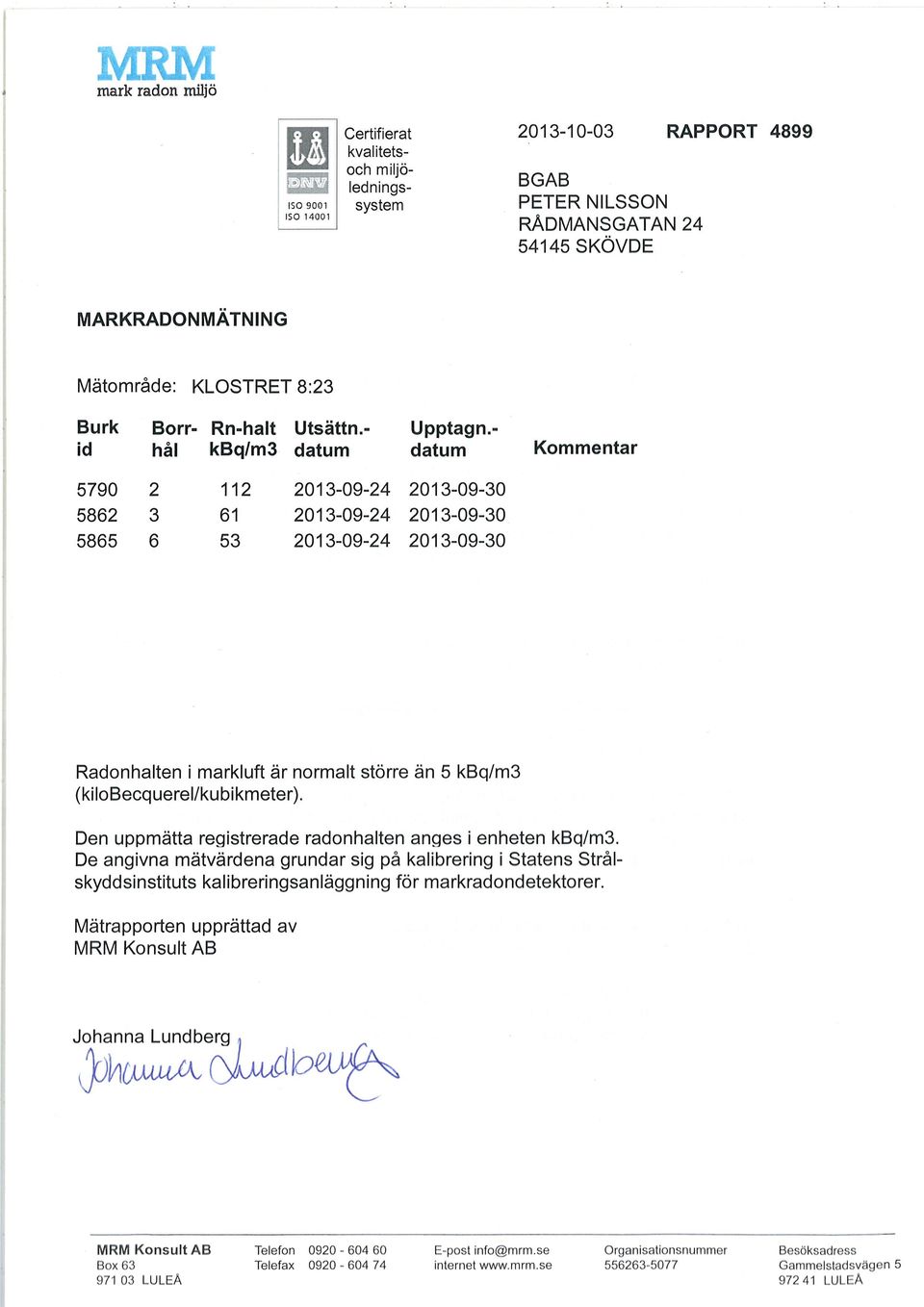

6 Klostret 8:7, Varnhem, Skara kommun PM Geoteknik Torrlagd bäckfåra 6 GRUNDVATTEN I de öppna provtagningspunkterna har inget vatten påträffats. I det öppna grundvattenröret nr 5 påträffades den fria grundvattenytan på nivån +137,1 (motsvarande 3,2 m under befintlig markyta). 7 TJÄLFARLIGHET 8 RADON Jorden bedöms huvudsakligen tillhöra tjälfarlighetsklass 4 och materialgrupp 5B enligt AMA Anläggning. Radonmätning har utförts i 3 punkter, borrhål 2, 3 o. 6 med s.k. ROACdetektorer. Mätvärdena uppgår till 112, 61 resp. 53 kbq/m3, se även bilaga 4. Detta betyder att marken skall klassas som högradonmark (som ligger i intervallet >50 kbq /m3) vilket innebär att byggnader skall uppföras radonsäkra. 9 STABILITET Det bedöms ej föreligga några stabilitetsproblem inom området. 6(10)

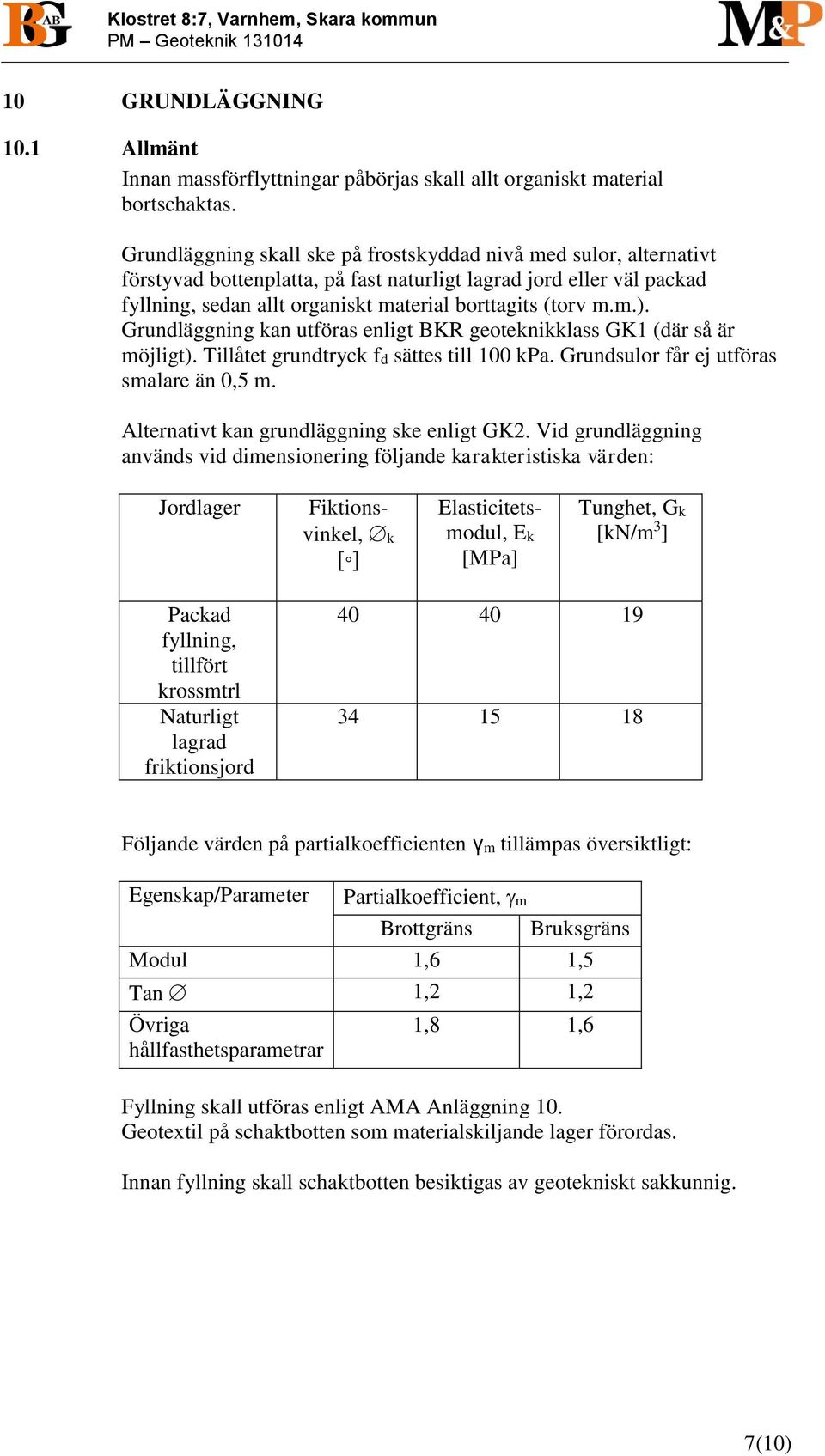

7 Klostret 8:7, Varnhem, Skara kommun PM Geoteknik GRUNDLÄGGNING 10.1 Allmänt Innan massförflyttningar påbörjas skall allt organiskt material bortschaktas. Grundläggning skall ske på frostskyddad nivå med sulor, alternativt förstyvad bottenplatta, på fast naturligt lagrad jord eller väl packad fyllning, sedan allt organiskt material borttagits (torv m.m.). Grundläggning kan utföras enligt BKR geoteknikklass GK1 (där så är möjligt). Tillåtet grundtryck fd sättes till 100 kpa. Grundsulor får ej utföras smalare än 0,5 m. Alternativt kan grundläggning ske enligt GK2. Vid grundläggning används vid dimensionering följande karakteristiska värden: Jordlager Fiktionsvinkel, k [ ] Elasticitetsmodul, Ek [MPa] Tunghet, Gk [kn/m 3 ] Packad fyllning, tillfört krossmtrl Naturligt lagrad friktionsjord Följande värden på partialkoefficienten γm tillämpas översiktligt: Egenskap/Parameter Partialkoefficient, m Brottgräns Bruksgräns Modul 1,6 1,5 Tan 1,2 1,2 Övriga hållfasthetsparametrar 1,8 1,6 Fyllning skall utföras enligt AMA Anläggning 10. Geotextil på schaktbotten som materialskiljande lager förordas. Innan fyllning skall schaktbotten besiktigas av geotekniskt sakkunnig. 7(10)

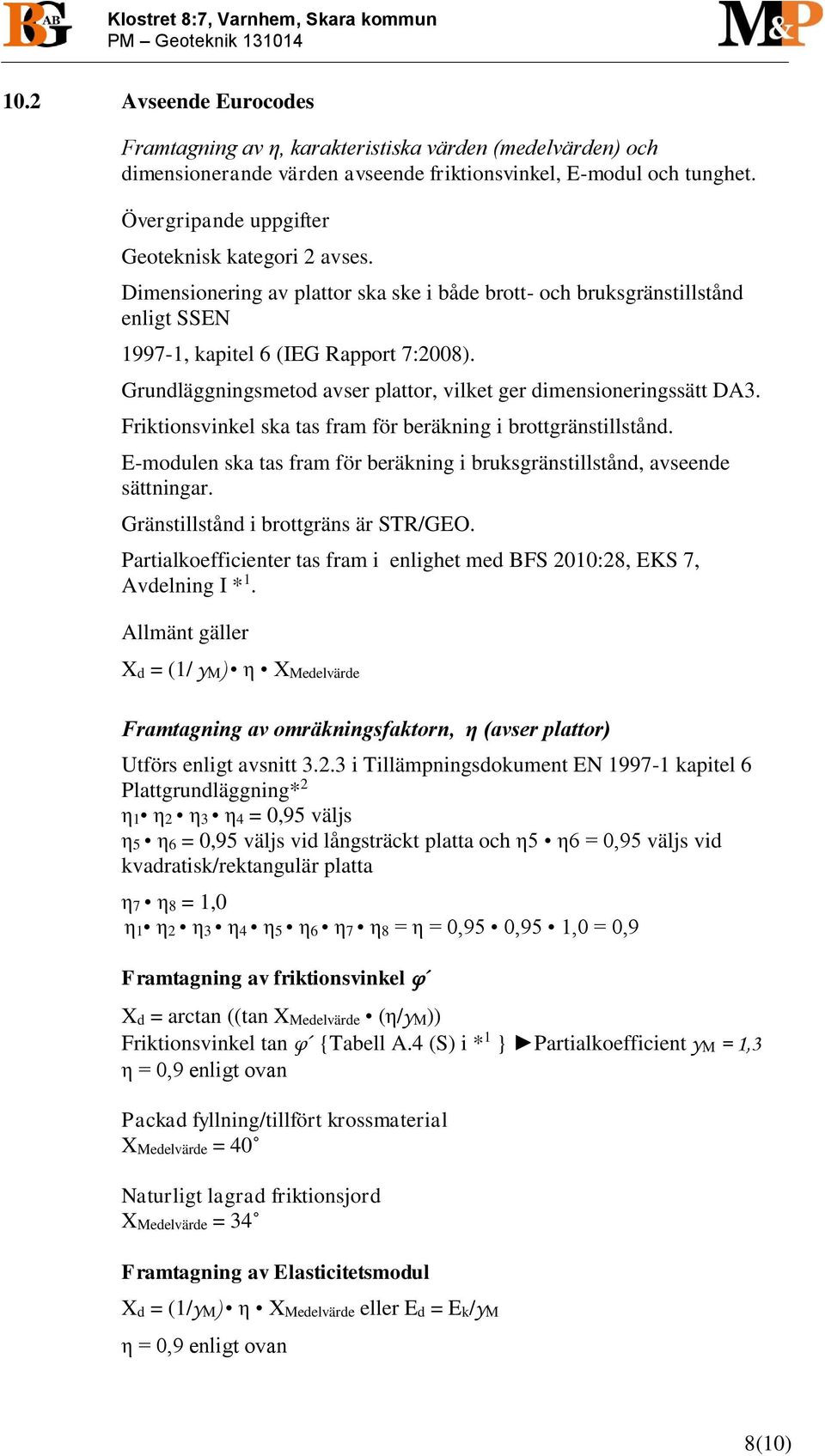

8 Klostret 8:7, Varnhem, Skara kommun PM Geoteknik Avseende Eurocodes Framtagning av η, karakteristiska värden (medelvärden) och dimensionerande värden avseende friktionsvinkel, E-modul och tunghet. Övergripande uppgifter Geoteknisk kategori 2 avses. Dimensionering av plattor ska ske i både brott- och bruksgränstillstånd enligt SSEN , kapitel 6 (IEG Rapport 7:2008). Grundläggningsmetod avser plattor, vilket ger dimensioneringssätt DA3. Friktionsvinkel ska tas fram för beräkning i brottgränstillstånd. E-modulen ska tas fram för beräkning i bruksgränstillstånd, avseende sättningar. Gränstillstånd i brottgräns är STR/GEO. Partialkoefficienter tas fram i enlighet med BFS 2010:28, EKS 7, Avdelning I * 1. Allmänt gäller Xd = (1/ γm) η XMedelvärde Framtagning av omräkningsfaktorn, η (avser plattor) Utförs enligt avsnitt i Tillämpningsdokument EN kapitel 6 Plattgrundläggning* 2 η1 η2 η3 η4 = 0,95 väljs η5 η6 = 0,95 väljs vid långsträckt platta och η5 η6 = 0,95 väljs vid kvadratisk/rektangulär platta η7 η8 = 1,0 η1 η2 η3 η4 η5 η6 η7 η8 = η = 0,95 0,95 1,0 = 0,9 Framtagning av friktionsvinkel φ Xd = arctan ((tan XMedelvärde (η/γm)) Friktionsvinkel tan φ {Tabell A.4 (S) i * 1 } Partialkoefficient γm = 1,3 η = 0,9 enligt ovan Packad fyllning/tillfört krossmaterial XMedelvärde = 40 Naturligt lagrad friktionsjord XMedelvärde = 34 Framtagning av Elasticitetsmodul Xd = (1/γM) η XMedelvärde eller Ed = Ek/γM η = 0,9 enligt ovan 8(10)

9 Klostret 8:7, Varnhem, Skara kommun PM Geoteknik γm = 1,0 {Enligt avsnitt 4.4 i bilaga A (Beräkningsexempel friktionsjord) i * 2. En faktor beroende på modellosäkerhet, γrd = 1,3 ska inkluderas vid beräkning i bruksgräns. Detta enligt tabell 4.4 avsnitt 4.6 i * 2. Framtagning av tunghet Xd = (1/γM) η XMedelvärde och η = 1,0 γm = 1,0 enligt A.2.2 i bilaga A (Beräkningsexempel friktionsjord) i * 2. Sammanfattningsvis, vid dimensionering används följande dimensionerande värden: Djup under befintlig markyta [m] Packad fyllning, tillfört krossmtrl Naturligt lagrad friktionsjord Noter: Friktionsvinkel, d [ ] Elasticitetsmodul, Ed [MPa] Tunghet, Gd [kn/m 3 ] 30,2 36,0* A 19 25,0 13,5* A 18 * A En faktor beroende på modellosäkerhet, Rd = 1,3 ska inkluderas vid beräkning i bruksgräns. Detta enligt tabell 4.4 avsnitt 4.6 i * 2. Alternativt kan grundläggning ske med pålar. Vid pålning skall hänsyn tas till intilliggande byggnader och anläggningar vid val av pålmetod. Pålning kan ske med stödpålar till fast botten. Ett alternativ kan vara grävpålar. Pållängder kan bestämmas genom provpålning. För en preliminär kostnadsbedömning kan pålstopp antas på djup 1-2 m djupare än utförda sonderingar. Dimensionering av pålar ska ske enligt SSEN , kapitel 7 (IEG Rapport 8:2008, Rev 2)*1. Partialkoefficienter tas fram i enlighet med BFS 2010:28, EKS 7, Avdelning I *2. Geoteknisk kategori 2 avses. Grundläggningsmetod avseende pålar, ger dimensioneringssätt DA2/DA3. Dimensionering av pålar ska utföras avseende konstruktiv bärförmåga och geoteknisk bärförmåga i gränstillstånden STR respektive GEO. 11 SCHAKTNING Schaktning i friktionsjord kan över grundvattenytan ske med en släntlutning av 1:1 á 1:1,5. 9(10)

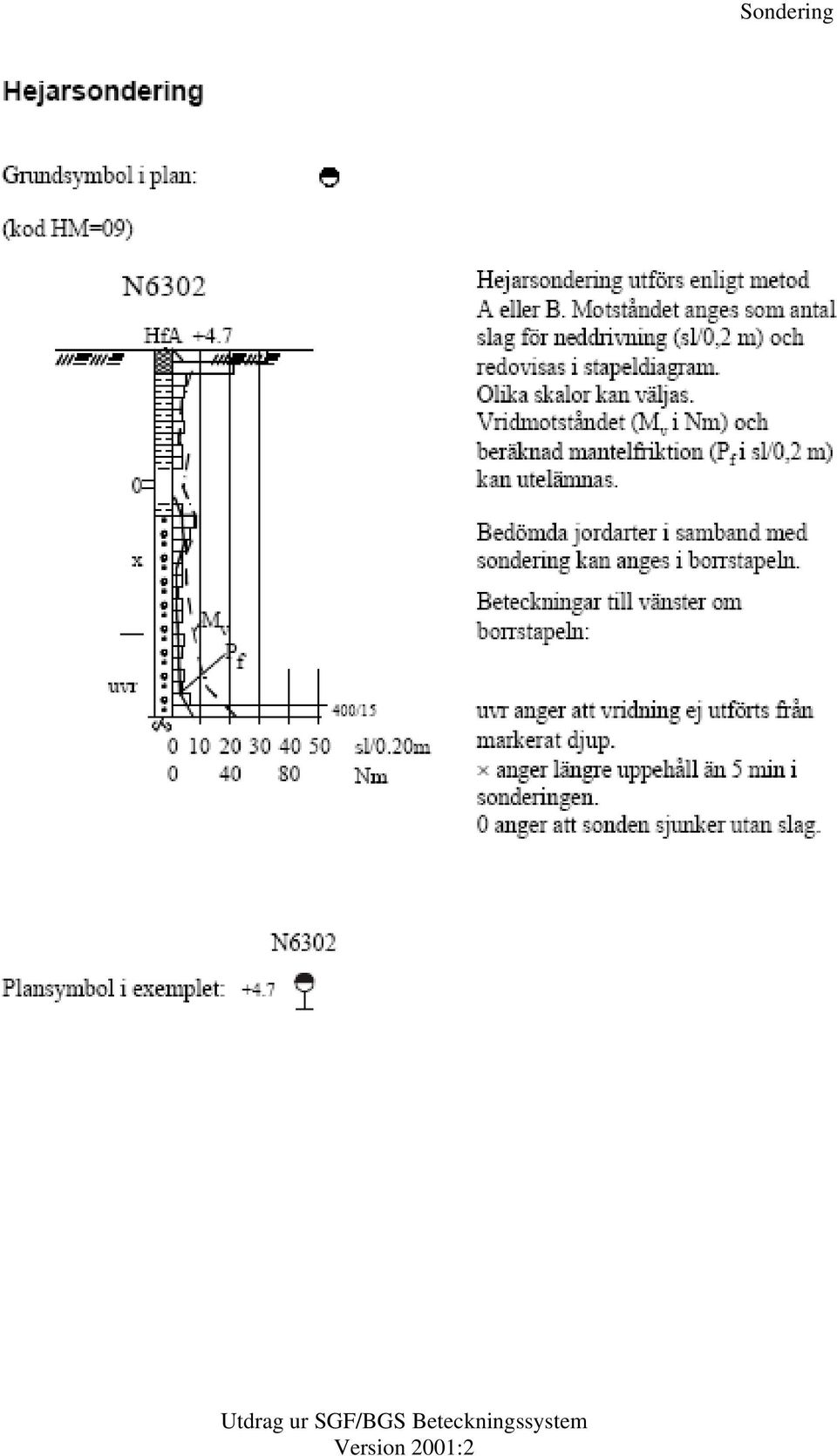

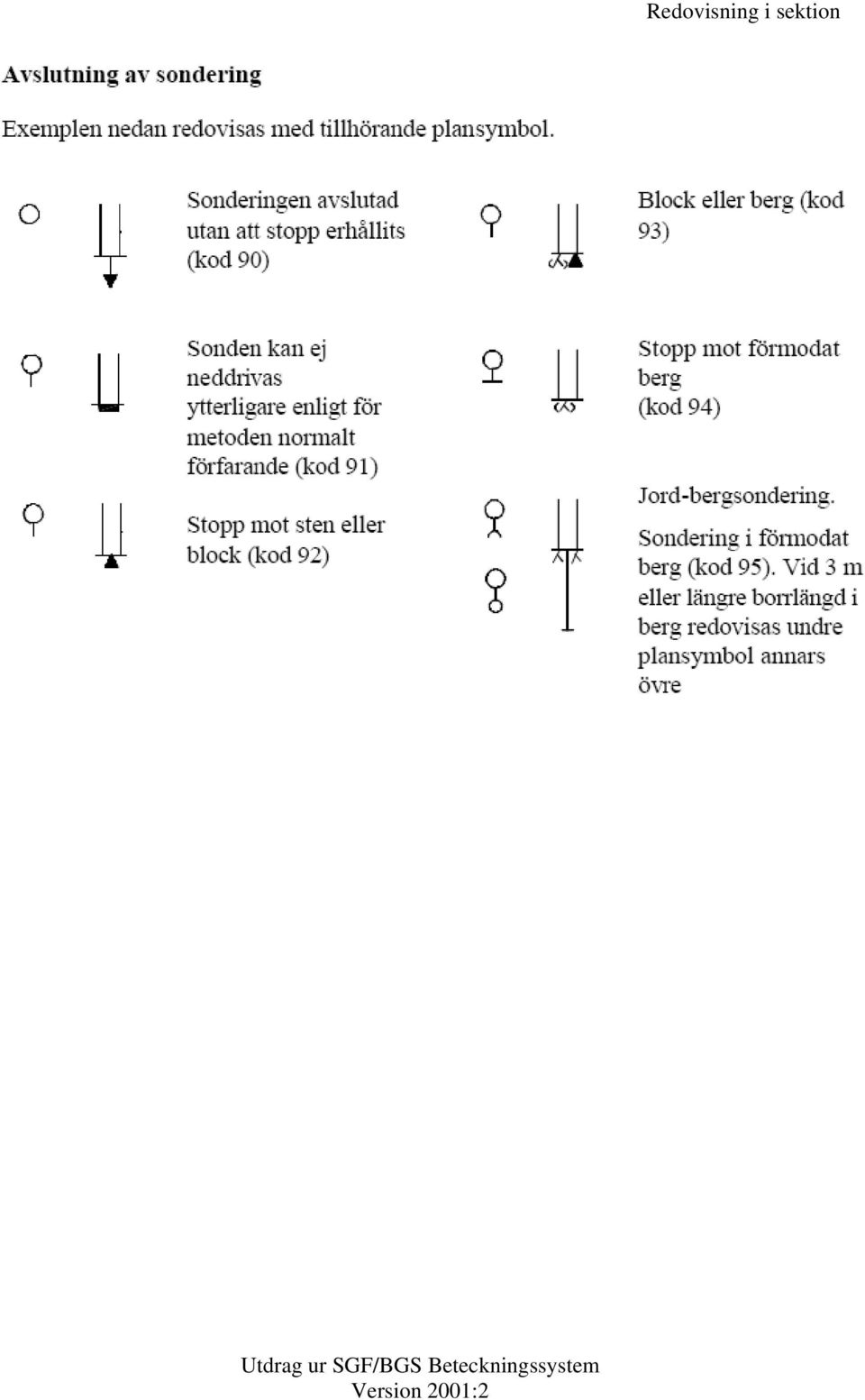

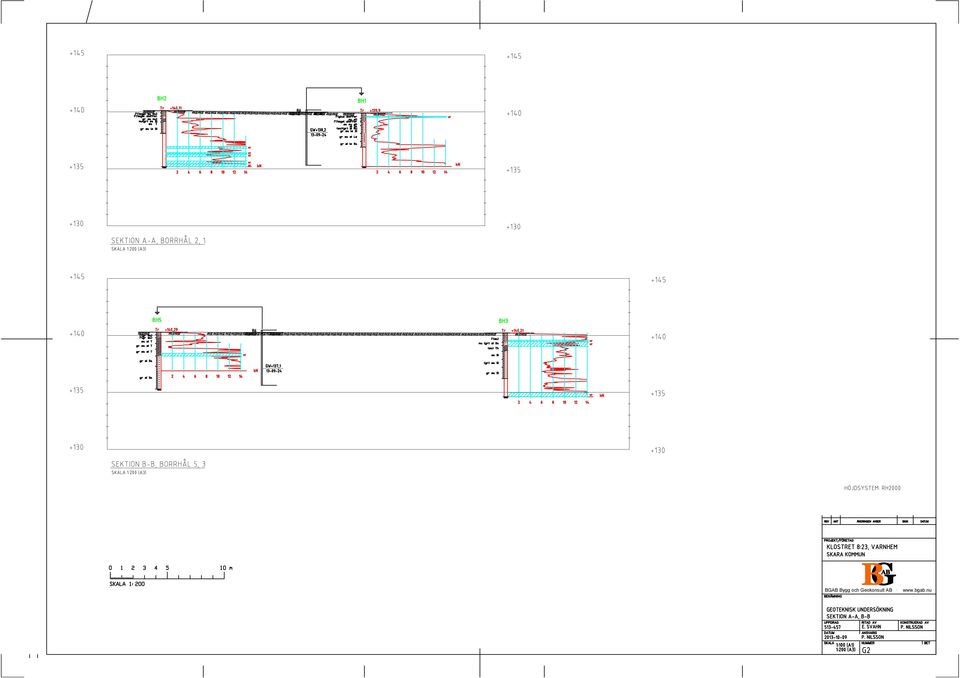

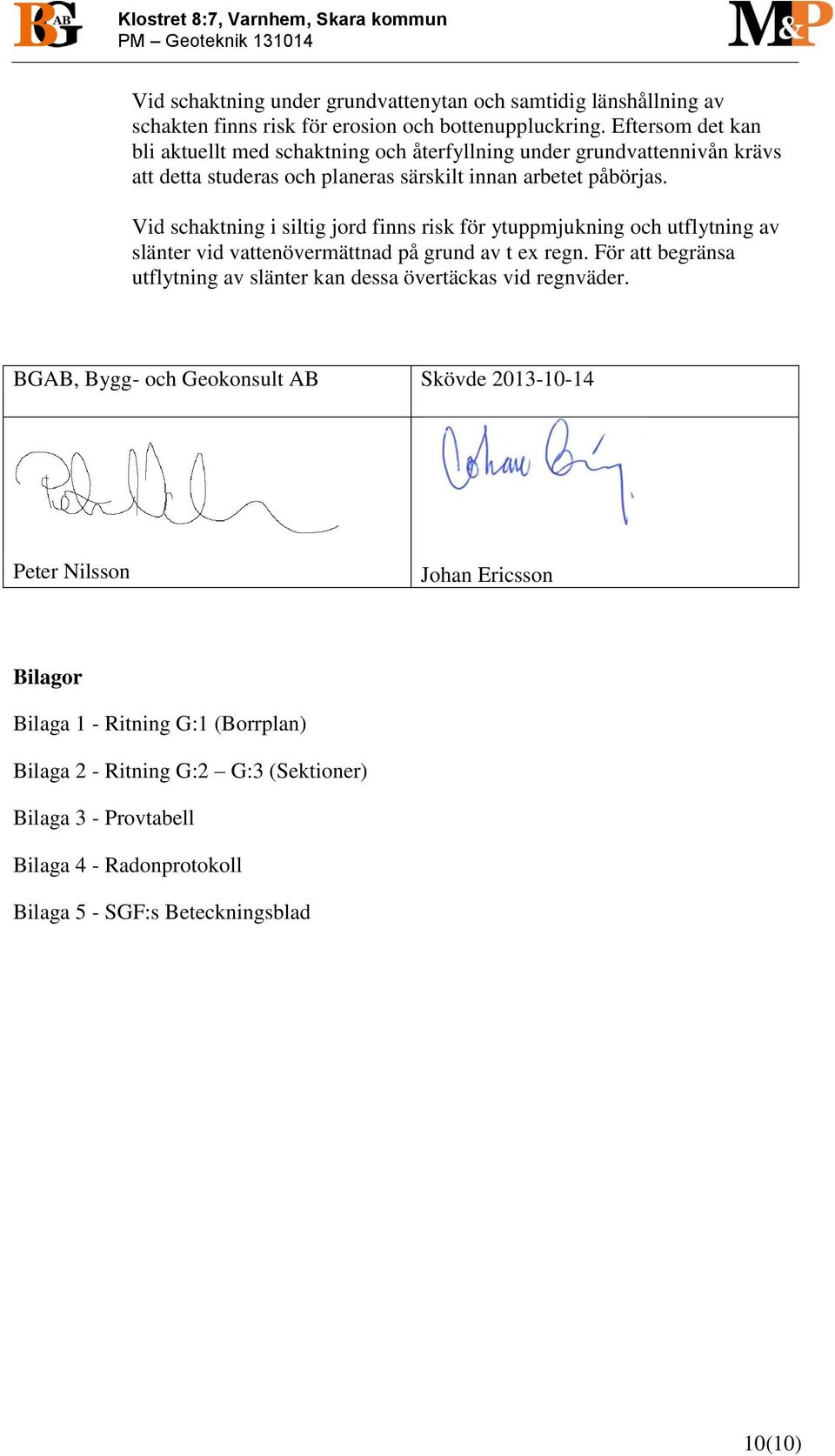

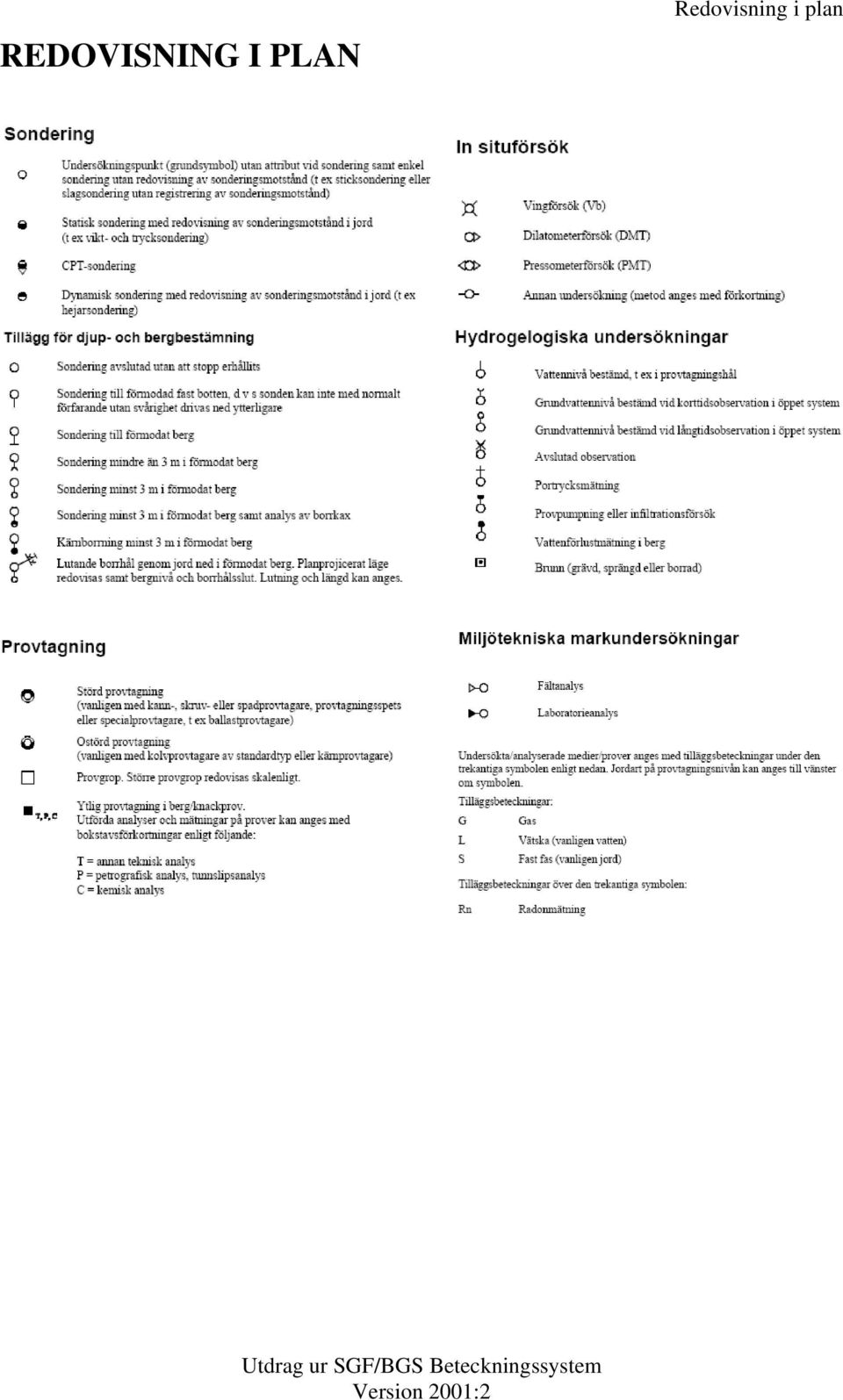

10 Klostret 8:7, Varnhem, Skara kommun PM Geoteknik Vid schaktning under grundvattenytan och samtidig länshållning av schakten finns risk för erosion och bottenuppluckring. Eftersom det kan bli aktuellt med schaktning och återfyllning under grundvattennivån krävs att detta studeras och planeras särskilt innan arbetet påbörjas. Vid schaktning i siltig jord finns risk för ytuppmjukning och utflytning av slänter vid vattenövermättnad på grund av t ex regn. För att begränsa utflytning av slänter kan dessa övertäckas vid regnväder. BGAB, Bygg- och Geokonsult AB Skövde Peter Nilsson Johan Ericsson Bilagor Bilaga 1 - Ritning G:1 (Borrplan) Bilaga 2 - Ritning G:2 G:3 (Sektioner) Bilaga 3 - Provtabell Bilaga 4 - Radonprotokoll Bilaga 5 - SGF:s Beteckningsblad 10(10)

11 BGAB Bygg och Geokonsult AB

14 BGAB Bygg och Geokonsult AB Rådmansgatan Skövde Sektion/borrhål Djup/nivå Fältundersökning M.G & E.S Benämning Uppdrag Laboratorieundersökning M.M & E.S Vattenkvot w % Sammanställning av LABORATORIEUNDERSÖKNINGAR Konflytgräns w L % Klostret 8:7 Varnhem Tjälfarl klass Godkänd den Mtrltyp enl. tab. CB/1 AMA -10 Bh 1 Uppmätt vy i bh, igen rasat (130924) 0-0,5 Mörkbrun FYLLNING / glas skiffer sand mulljord silt metallkork fans med / rötter i provet -0,7 Mörkbrun FYLLNING / tegel skiffer sand mulljord silt / -0,8 Rostbrun svart siltig SAND Vittringsmaterial -1,1 Svart mörkbrun ngt sandig ngt grusig siltig MULLJORD A -1,8 Mörkgrå grusig sandig lerig SILT lerskikt A Skiffer -2,5 Mörkgrå grusig sandig siltig LERA A Skiffer & glimmer -3,0 Mörkgrå grusig siltig lerig SAND 2 4A Skiffer & sandsten Anm Bh 2 Uppmätt vy i bh, igen rasat (130924) 0-0,2 Mörkbrun FYLLNING / tegel sand mulljord / rötter -0,5 Mörkbrun FYLLNING / tegel skiffer grus sand mulljord / -0,7 Mörkbrun mullhaltig ngt grusig sandig SILT rötter 4 5B Tegel fans i provet -1,0 Mörkbrun sandig TORV A Skiffer -2,0 Mörkgrå grusig sandig lerig SILT lerskikt A Skiffer & glimmer Bh 3 Uppmätt vy i bh, igen rasat (130924) 0-0,8 Brun FYLLNING / sand / Enst gruskorn & mkt finsand -1,1 Mörkbrun mullhaltig ngt grusig siltig SAND växtrester 2 5B -1,6 Svartbrun ngt sandig högförmulltnad TORV A -2,3 Mörkbrun organisk sandig SILT B -3,0 Mörkgrå organisk ngt grusig sandig SILT B Skiffer -4,0 Mörkgrå grusig sandig SILT B Skiffer & sandsten Bh 4 Uppmätt vy i bh, torrt (130924) 0-0,6 Brun FYLLNING / tegel skiffer mulljord grus sand / -1,0 Brun sandig SILT A Fyllning? Skiffer -1,8 Mörkbrun grusig sandig TORV A Sandsten -2,0 Mörkgrå grusig siltig SAND 2 3B Skiffer Bh 5 Uppmätt vy i rör 3,2 mumy (130924) 0-0,2 Brun FYLLNING / grus sand / Enst gruskorn & skiffer -0,5 Brun FYLLNING / grus sand / Enst gruskorn -1,0 Brun FYLLNING / grus sand / Enst gruskorn -1,5 Mörkbrun sandig siltig TORV B Skiffer -2,0 Brun grusig sandig siltig TORV B Skiffer -3,0 Svartbrun grusig sandig siltig TORV B -4,0 Mörkbrun organisk grusig siltig SAND B -5,0 Brun mörkgrå organisk grusig siltig SAND B Fortsätt
