1 PM Geoteknik Billingebacken Förlängning skidbacke Skövde Kommun Revidering A Kapitel 9 har reviderats Datum: Rev. Datum: Uppdragsnummer: Upprättad av: Emil Svahn, Johan Ericsson

2 Billingebacken, Förlängning skidbacke, Skövde kommun PM Geoteknik Rev A Innehåll 1 UPPDRAG ORIENTERING GEOTEKNISKA UNDERSÖKNINGAR TIDIGARE UNDERSÖKNINGAR FÄLTUNDERSÖKNING MARKFÖRHÅLLANDEN DELOMRÅDE A DELOMRÅDE B DELOMRÅDE C GEOHYDROLOGI TJÄLFARLIGHET LOKALT OMHÄNDERTAGANDE AV GRUNDVATTEN (LOD) SÄTTNINGAR STABILITET GRUNDLÄGGNING ALLMÄNT DIMENSIONERING AV PLATTOR SCHAKTNING ÖVRIGT BILAGOR (13)

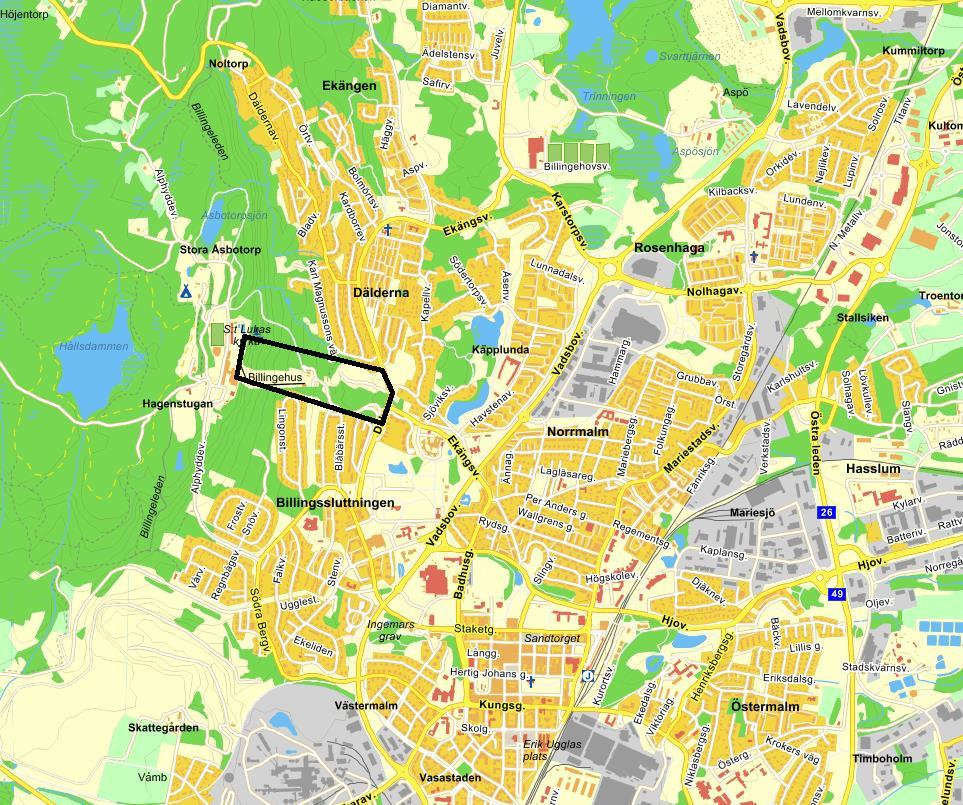

3 Billingebacken, Förlängning skidbacke, Skövde kommun PM Geoteknik Rev A UPPDRAG BGM, BG&M Konsult AB har av Peab Anläggning AB fått i uppdrag att utföra en översiktlig geoteknisk undersökning inför förlängning av en skidbacke vid Billingen i Skövde. Man planerar att förlänga befintlig skidbackbacke ca 400 meter ner mot Dalvägen. 2 ORIENTERING Det undersökta området är beläget på östra sidan av berget Billingen i västra delen av Skövde tätort. De undersökta punkternas lägen finns redovisade på bifogad ritning G1. 3 (13)

4 Billingebacken, Förlängning skidbacke, Skövde kommun PM Geoteknik Rev A GEOTEKNISKA UNDERSÖKNINGAR 3.1 Tidigare Undersökningar BGAB utförde under 2001 en översiktlig geoteknisk undersökning inom del av området. Tyrèns AB utförde under 2003 en hydrogeologisk och miljöteknisk undersökning inom området. Sweco AB utförde under 2007 en utredning avseende utfyllnad av dagbrottet med rödfyr från intilliggande Käpplunda Gärde. BG&M utförde 2016 en undersökning i det tidigare dagbrottet, provpgropar från denna undersökning har lagts in i detta PM. 3.2 Fältundersökning Fältundersökningen genomfördes av Jonas Nilsson och Jerker Johansson, BGM. Den består av följande undersökningar: Trycksondering i 6 punkter (Borrvagn typ GM 50) Jord-bergsondering, Jb1 i 3 punkter Tagning av störda jordprov med skruvborr i 8 punkter Registrering av vattenytor Inmätning har utförts med GPS i koordinatsystem SWEREF och höjdsystem RH Du upptagna jordproverna har analyserats på BGM:s geotekniska laboratorium. Undersökningarna har omfattat bestämning av jordart, vattenkvot, tjälfarlighetsklass och materialtyp. Resultatet av fält- och laboratorieundersökningarna framgår av bifogade ritningar G1A-G1D samt G2 och i provtabell. 4 (13)

5 Billingebacken, Förlängning skidbacke, Skövde kommun PM Geoteknik Rev A MARKFÖRHÅLLANDEN Området är beläget på östra sidan av Billingen och sträcker sig uppifrån billingehus ner till Dalvägen. Marken inom området utgörs till största delen av befintlig skidbacke. Längre ner mot Dalvägen utgörs marken delvis av ängsmark även delvis av parkering och en väg som leder upp mot befintlig parkering. En tunnel med branta klippväggar leder fram till gruvans mynning från Dalvägen. Vid gruvans öppning mynnar en ca 80 m lång tunnel in i berget. Ingången till gruvan är idag plomberad med betong. Själva gruvområdet är kraftigt kuperat. Själva infartsvägen till gruvan befinner sig på +153 möh och dagbrottets högsta kant på +177 möh där naturlig sluttning börjar. På vardera sidan om infartsvägen till gruvan finns utfyllnader med en topphöjd på ca +160 möh. Nord/nordöst om infartsvägen till gruvan finns ett stort utfyllnadsområde där höjderna varierar mellan ca möh. Området där dagbrottet tidigare fanns är idag utfyllt. Området delas in i tre delområden enligt nedan, områdenas placering framgår av bifogad ritning G1. Utdrag ur SGU:s jordartskarta 5 (13)

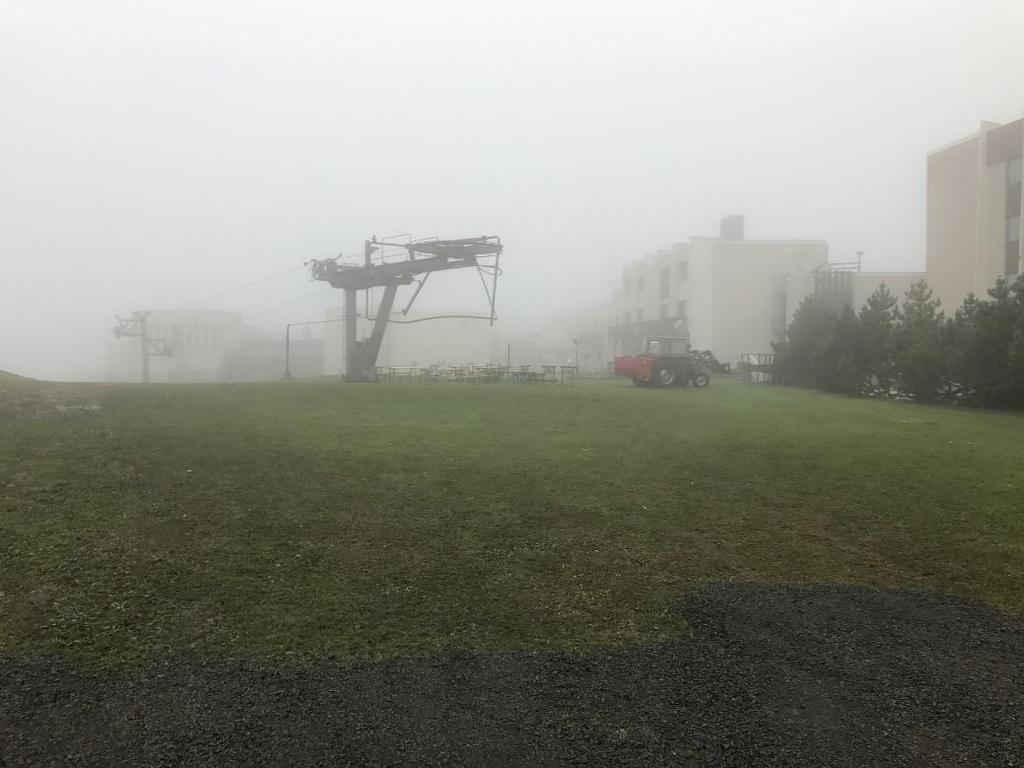

6 Billingebacken, Förlängning skidbacke, Skövde kommun PM Geoteknik Rev A Delområde A Ytskiktet bestod inom området av mullhaltig ngt grusig siltig sand ner till 0,2 meter. Härunder följer siltig sandmorän ner till 2,4 meter där berg har påträffats. Moränen bedöms som mycket fast lagrad. Vy över toppen på befintlig backe 4.2 Delområde B Ytskiktet bestod i borrhål 2 och 3 av mullhaltig ngt stenig grusig siltig sand/mullhaltig siltig sand ner till 0,5 resp. 0,1 meter i borrhål 2 och 3. I borrhål 6 bestod ytskiktet av fyllning innehållande mulljord grus och sand ner till 1,0 meter. Direkt under ytskiktet bestod jorden i borrhål 2 av ngt stenig grusig siltig sand ner till 1,0 meter och i borrhål 3 av mullhaltig ngt lerig siltig sand ner till 0,8 meter. I borrhål 6 bestod jorden under ytskiktet överst av ngt lerig strenig grusig siltig sand ner till 2,0 meter. Underliggande jord bestod inom området av siltig sandmorän som bedöms som mycket fast lagrad. Utförda sonderingars nedträngningsdjup varierade inom delområdet mellan 1,8 och 4,2 meter. 6 (13)

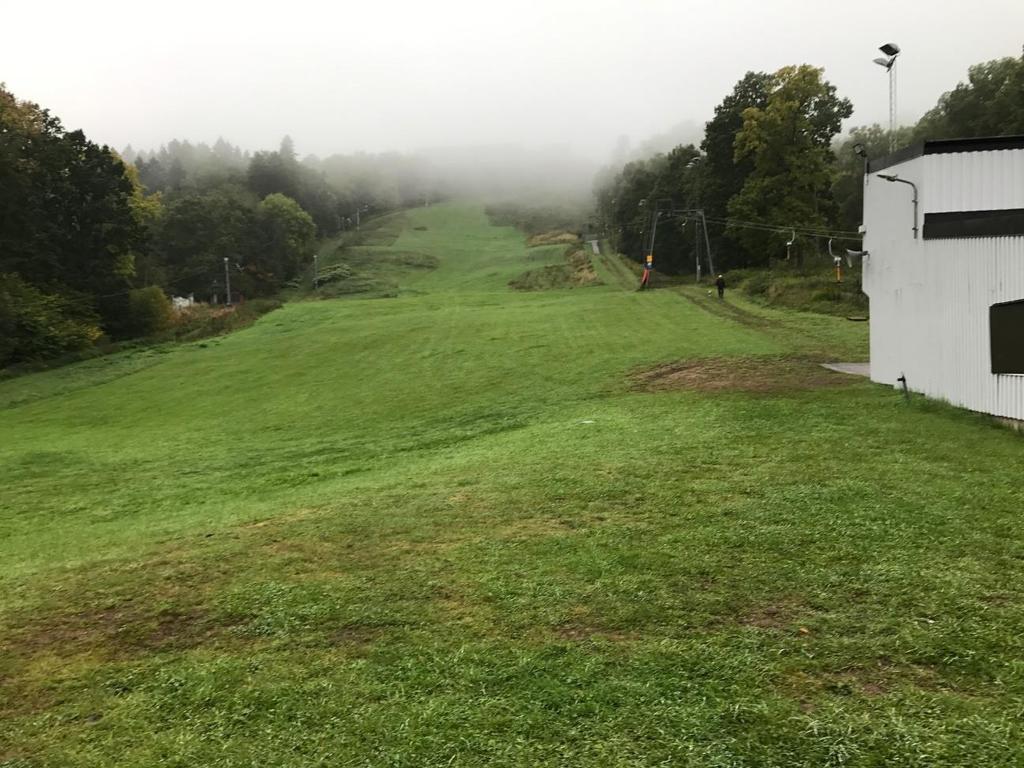

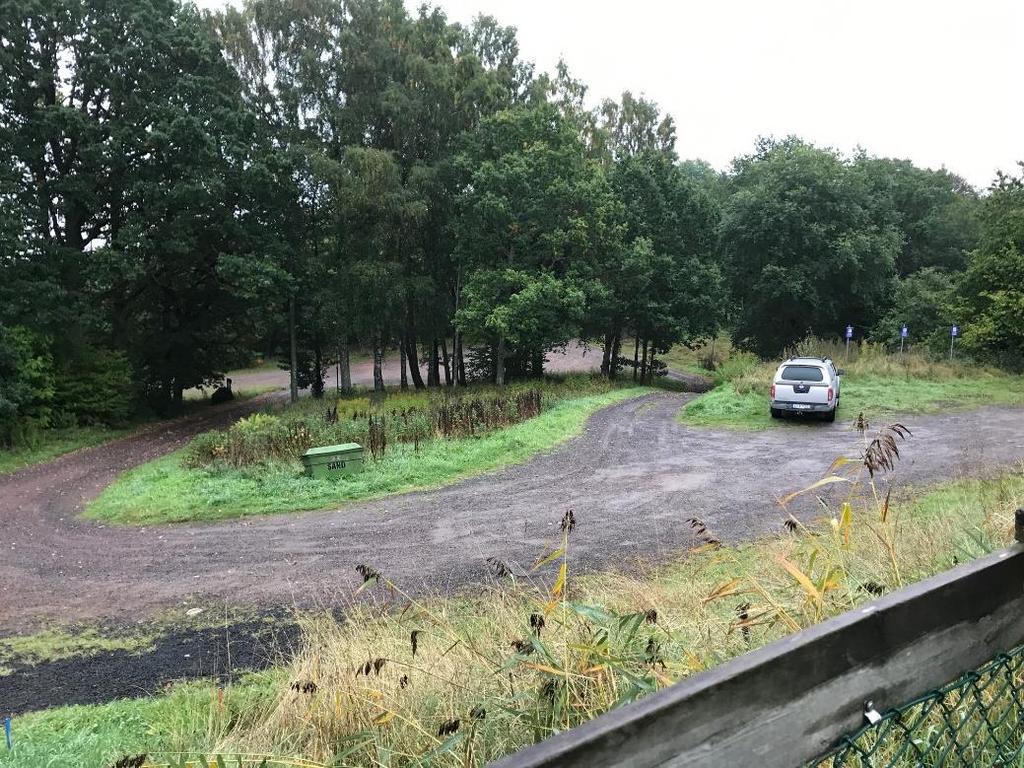

7 Billingebacken, Förlängning skidbacke, Skövde kommun PM Geoteknik Rev A Vy över befintlig skidbacke Parkering nedanför befintlig skidbacke 7 (13)

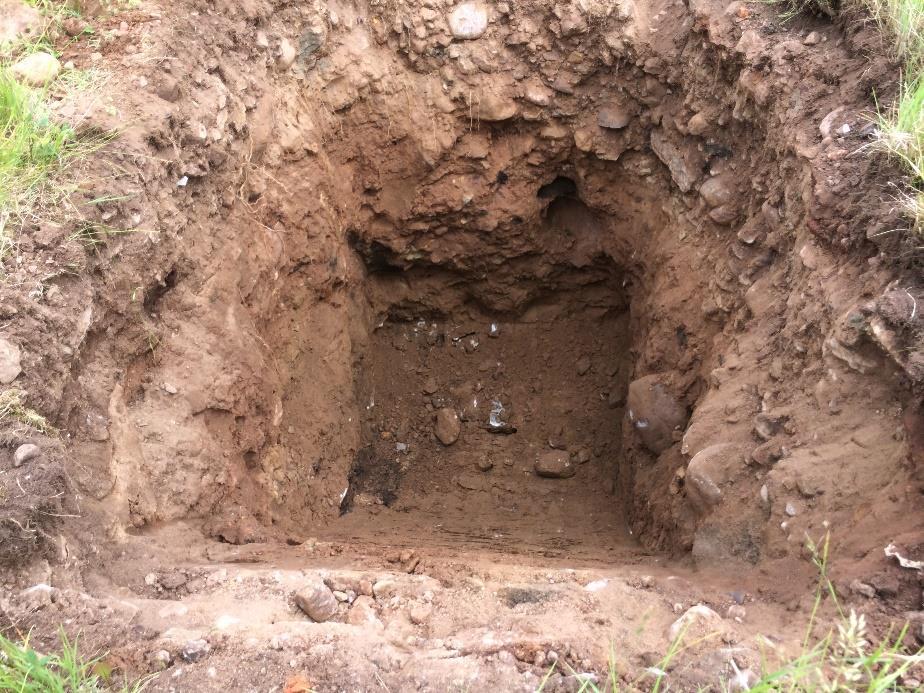

8 Billingebacken, Förlängning skidbacke, Skövde kommun PM Geoteknik Rev A Delområde C Jorden består inom området av fyllning med en mäktighet varierande mellan 0,8 och 1,8 meter. Innehållet i fyllningen är mycket varierade men utgörs huvudsakligen av sten, grus, silt och sand. Överst innehåller fyllningen mulljord och skikt innehållande mulljord förekommer även på större djup. Den naturligt lagrade jorden utgörs delvis överst av stenig, grusig, siltig sand. Härunder utgörs jorden av sandig morän som bedöms som mycket fast lagrad. Det bör beaktas att jorden inom området innehåller block och rikligt med alunskiffer. Vi undersökningen påträffades även rödfyr. Utförda sonderingars nedträngningsdjup varierade inom området mellan 1,3 och 11,2 meter. I borrhål 8 påträffades bergnivån 2,7 meter under markytan. Provgrop (13)

9 Billingebacken, Förlängning skidbacke, Skövde kommun PM Geoteknik Rev A Del av området 5 GEOHYDROLOGI Vid undersökningstillfället påträffades inget vatten i de öppna borrhålen eller i provgroparna. 6 TJÄLFARLIGHET Den naturligt lagrade jorden bedöms generellt tillhöra tjälfarlighetsklass 3 och materialtyp 4A enligt AMA Anläggning. 7 LOKALT OMHÄNDERTAGANDE AV GRUNDVATTEN (LOD) Med hänsyn till avståndet till grundvatten och jordens sammansättning inom området bedöms LOD genom infiltration som genomförbar. Jordens permeabilitet (vattengenomsläpplighet) i friktionsjorden bör ligga i intervallet K m/s. Ytlig och spridd infiltration till grönytor kan sannolikt utföras under förutsättning att marklutningar skapas från hus. Andra alternativa lösningar såsom fördröjningsmagasin, fördröjningsdammar kan vara ett alternativ. 8 SÄTTNINGAR Någon sättningsundersökning har ej utförs, rådande jordarter bedöms ej som sättningsbenägna. 9 (13)

10 Billingebacken, Förlängning skidbacke, Skövde kommun PM Geoteknik Rev A STABILITET Någon stabilitetsutredning har ej utförts. Då marken inom området utgörs av friktionsjord/morän bedöms slänten i sitt naturliga tillstånd som stabil. De nu utförda undersökningarna har utförts i de flackare delarna av slänten, här bedöms stabiliteten som god. Vid byggnation inom eller i anslutning till de brantare delarna av slänten bör stabilitetskontroller utföras för varje enskilt fall. 10 GRUNDLÄGGNING 10.1 Allmänt Grundläggning kan ske på frostskyddad nivå med sulor, alternativt förstyvad bottenplatta, på naturligt lagrad jord eller väl packad fyllning (sedan allt organiskt material borttagits). Grundläggning kan utföras enligt SS-EN , Geoteknisk kategori GK1 (där så är möjligt). Vid grundläggning på den naturligt lagrade friktionsjorden sättes tillåtet grundtryck fd till 150 kpa. Grundsulor får ej utföras smalare än 0,5 m. Eventuella uppfyllnader ska medräknas i belastningen för konstruktionen. Grundläggning kan även ske enligt SS-EN Geoteknisk kategori GK2. Vid dimensionering används karakteristiska värden/medelvärden enligt tabell 1. Tabell 1 Karakteristiska värden, medelvärden Jordlager Fiktionsvinkel, k [ ] Elasticitetsmodul, Ek [MPa] Tunghet, Gk [kn/m 3 ] Packad fyllning, tillfört krossmaterial Naturligt lagrad friktionsjord Vidare ska belysas att jorden är erosionsbenägen, vilket kräver beaktande bland annat med avseende på schaktarbeten. Fyllning/packning skall utföras enligt AMA Anläggning. Geotextil på schaktbotten som materialskiljande lager förordas. 10 (13)

11 Billingebacken, Förlängning skidbacke, Skövde kommun PM Geoteknik Rev A Innan fyllning skall schaktbotten besiktigas av geotekniskt sakkunnig Dimensionering av plattor Övergripande uppgifter Geoteknisk kategori 2 avses. Dimensionering av plattor ska ske i både brott- och bruksgränstillstånd enligt Tillämpningsdokument EN , kapitel 6 Plattgrundläggning (IEG Rapport 7:2008) (*1). Grundläggningsmetod avser plattor, vilket ger dimensioneringssätt DA3. Friktionsvinkel ska tas fram för beräkning i brottgränstillstånd. E-modulen ska tas fram för beräkning i bruksgränstillstånd, avseende sättningar. Gränstillstånd i brottgräns är STR/GEO. Allmänt gäller att Xd = (1/ γm) η XMedelvärde Framtagning av omräkningsfaktorn, η (avser plattor) Utförs enligt avsnitt i (*1). η1 η2 η3 η4 = 0,95 väljs η5 η6 = 0,95 väljs vid långsträckt platta och η5 η6 = 0,95 väljs vid kvadratisk/rektangulär platta η7 η8 = 1,0 η1 η2 η3 η4 η5 η6 η7 η8 = η = 0,95 0,95 1,0 = 0,9 η = 0, Framtagning av friktionsvinkel φ Friktionsvinkel tan φ Partialkoefficient γm = 1,3 enligt A.2.2 i bilaga A i (*1). η = 0,9 enligt ovan Xd = arctan (η 1/γM tan XMedelvärde) Framtagning av Elasticitetsmodul Xd = (1/γM) η XMedelvärde eller Ed = Ek/γM η = 0,9 enligt ovan γm = 1,0 {Enligt avsnitt 4.4 i bilaga A (Beräkningsexempel friktionsjord) i (*1). En faktor beroende på modellosäkerhet, γrd = 1,3 ska inkluderas vid beräkning i bruksgräns. Detta enligt tabell 4.4 avsnitt 4.6 i (*1) Framtagning av tunghet Xd = (1/γM) η XMedelvärde och η = 1,0 11 (13)

12 Billingebacken, Förlängning skidbacke, Skövde kommun PM Geoteknik Rev A γm = 1,0 enligt A.2.2 i bilaga A (Beräkningsexempel friktionsjord) i (*1) Dimensionerande värden Dimensionerande värden anges i tabell 2, nedan. Tabell 2 - Dimensionerande värden Djup under Friktionsvinkel, d befintlig markyta [ ] [m] Elasticitetsmodul, Ed [MPa] Tunghet, Gd [kn/m 3 ] Packad fyllning, tillfört krossmtrl Naturligt lagrad friktionsjord 30,1 36,0* A 19 26,7 18,0* A 18 Not: * A En faktor beroende på modellosäkerhet, Rd = 1,3 ska inkluderas vid beräkning i bruksgräns. Detta enligt tabell 4.4 avsnitt 4.6 i (*1). 11 SCHAKTNING 12 ÖVRIGT Schaktning i friktionsjord kan över grundvattenytan ske med en släntlutning av 1:1,5. Vid schaktning under grundvattenytan och samtidig länshållning av schakten finns risk för erosion och bottenuppluckring. Eftersom det delvis kommer att bli aktuellt med schaktning och återfyllning under grundvattennivån krävs att detta studeras och planeras särskilt innan arbetet påbörjas. Vid schaktning i siltig jord finns risk för ytuppmjukning och utflytning av slänter vid vattenövermättnad på grund av t ex regn. För att begränsa utflytning av slänter kan dessa övertäckas vid regnväder. All schaktning skall utföras enligt handboken Schakta Säkert (Svensk Byggtjänst, SGI/SBUF 2015). Med anledning av fyllningens lokala variationer inom delområde C kan kompletterande undersökningar krävas när exakta byggnadsplaceringar är fastställda. 12 (13)

13 Billingebacken, Förlängning skidbacke, Skövde kommun PM Geoteknik Rev A BG&M Konsult AB Skövde Emil Svahn Johan Ericsson BILAGOR Bilaga 1 - Ritning G1A-G1D (Borrplan) Bilaga 2 - Ritning G2 (Sektioner) Bilaga 3 - Provtabell Bilaga 4 - SGF:s Beteckningsblad 13 (13)

14 UNLOAD Bygg, Geo, Vatten och Miljö -

15 UN +28 Bygg, Geo, Vatten och Miljö -

16 Bygg, Geo, Vatten och Miljö -

17 Bygg, Geo, Vatten och Miljö -

18 Bygg, Geo, Vatten och Miljö -

19 Rådmansgatan Skövde Sektion/borrhål Djup/nivå Fältundersökning J.N.&J.J /11 Benämning Uppdrag Laboratorieundersökning F.P Sammanställning av LABORATORIEUNDERSÖKNINGAR Vattenkvot w % Billingebacken, Skövde Kommun Konflytgräns w L % Tjälfarl klass Godkänd den Mtrltyp enl. tab. CB/1 AMA- 13 Anm BH1 Uppmätt vy i bh 1,8mumy (170911). 0-0,2 Mörkbrun mullhaltig ngt grusig siltig SAND B Rötter -2,0 Brun siltig SANDMORÄN B Skiffer, kalksten BH2 Uppmätt vy i bh torrt (170911). 0-0,5 Mörkbrun mullhaltig ngt stenig grusig siltig SAND B -1,0 Brun ngt stenig grusig siltig SAND A -2,0 Brun siltig SANDMORÄN B -3,0 Ljusbrun siltig SANDMORÄN B BH3 Uppmätt vy i bh torrt (170911). 0-0,1 Mörkbrun mullhaltig siltig SAND 4 5B -0,8 Brun ngt mullhaltig ngt lerig siltig SAND B Rötter -1,0 Ljusbrun siltig SANDMORÄN B BH4 Uppmätt vy i bh torrt (170911). 0-0,2 Mörkbrun FYLLNING /mulljord grus silt sand/ 10-0,5 Svart FYLLNING /grus mulljord silt sand/ 25-0,7 Brun FYLLNING /grus sand/ 8 Tegel -1,1 Mörkbrun FYLLNING /mulljord grus silt sand/ 13-2,0 Brun siltig SANDMORÄN A Skiffer BH5 Uppmätt vy i bh torrt (170911). 0-1 Mörkbrun FYLLNING /mulljord grus silt sand/ B Skiffer, rödfyr BH6 Uppmätt vy i bh torrt (170911). 0-1,0 Mörkbrun FYLLNING /mulljord grus sand/ 17 Skiffer, tegel -2,0 Mörkbrn ngt lerig stenig grusig siltig SAND A Skiffer -2,5 Brun siltig SANDMORÄN A Skiffer BH7 Uppmätt vy i bh torrt (170911). 0-0,3 Mörkbrun FYLLNING /mulljord grus silt sand/ 10 Skiffer -0,5 Brun FYLLNING /silt sand/ 11 Skiffer -0,8 Mörkbrun FYLLNING /mulljord grus silt sand/ 7 Skiffer -1,0 Mörkbrun/Svart grusig siltig SAND 8 2 3B Skiffer BH8 Uppmätt vy i bh torrt (170911). 0-0,1 Mörkbrun FYLLNING /mulljord silt sand/ 26 Rötter -1,0 Brun FYLLNING /sten sand grus/ 4 Skiffer, rödfyr -1,7 Mörkbrun FYLLNING /mulljord grus lera silt sand/ 14 Skiffer, rödfyr

20 Rådmansgatan Skövde Sektion/borrhål Djup/nivå Fältundersökning R.F. & E.S Benämning Uppdrag Laboratorieundersökning Sammanställning av LABORATORIEUNDERSÖKNINGAR Vattenkvot w % Billingebacken, Skövde Kommun Konflytgräns w L % Tjälfarl klass Godkänd den Mtrltyp enl. tab. CB/1 AMA- 13 Anm PG108 Uppmätt vy i pg torrt (160620). 0,0-0,2 Vegetation -1,8 Brun FYLLNING / block sten grus silt sand / Rikligt med alunskiffer -3,6 Brun blockig stenig grusig siltig SAND Ev siltmorän Rikligt med skiffer i jorden Oljelukt från morän PG109 Uppmätt vy i pg torrt (160620). 0,0-0,2 Vegetation -1,2 Brun FYLLNING / block sten grus silt sand / -2,5-3 Mörkbrun blockig stenig grusig siltig SAND Brun siltig sandmorän Stora skifferblock Rikligt med alunskiffer Rikligt med alunskiffer PG110 Uppmätt vy i pg torrt (160620). 0,0-0,1 Vegetation -0,8 Mörkbrun FYLLNING / block sten grus silt sand / Rikligt med alunskiffer -2,7 Brun blockig stenig grusig siltig SAND 2,7- Block eller kalkberg Rikligt med alunskiffer

21 REDOVISNING I PLAN Redovisning i plan Utdrag ur SGF/BGS Beteckningssystem Version 2001:2

22 Redovisning i sektion REDOVISNING I SEKTION Utdrag ur SGF/BGS Beteckningssystem Version 2001:2

23 Utdrag ur SGF/BGS Beteckningssystem Version 2001:2 Redovisning i sektion

24 Sondering SONDERING Utdrag ur SGF/BGS Beteckningssystem Version 2001:2

25 Utdrag ur SGF/BGS Beteckningssystem Version 2001:2 Sondering

26 Utdrag ur SGF/BGS Beteckningssystem Version 2001:2 Sondering

27 Utdrag ur SGF/BGS Beteckningssystem Version 2001:2 Sondering

28 Provtagning PROVTAGNING Utdrag ur SGF/BGS Beteckningssystem Version 2001:2

29 In-situ försök IN-SITU FÖRSÖK Utdrag ur SGF/BGS Beteckningssystem Version 2001:2

30 Hydrogeologiska undersökningar HYDROGEOLOGISKA UNDERSÖKNINGAR Utdrag ur SGF/BGS Beteckningssystem Version 2001:2

31 Förkortningar FÖRKORTNINGAR Utdrag ur SGF/BGS Beteckningssystem Version 2001:2

32 Utdrag ur SGF/BGS Beteckningssystem Version 2001:2 Förkortningar
