1 PM GEOTEKNIK Förskolan Blåklinten Tillbyggnad Falköpings Kommun GEOTEKNISK UNDERSÖKNING Innehåll: Utlåtande SGF-blad Ritning G:1 - G:3 Radonresultat Provtabell Skövde den 8 mars 2012 BGAB, Bygg-och Geokonsult AB S:t Sigfrids gata SKÖVDE Tel: 0500/ Handläggare: Peter Nilsson

2 PM GEOTEKNIK FÖR TILLBYGGNAD FÖRSKOLAN BLÅKLINTEN, FALKÖPINGS KOMMUN 1 UPPDRAG BGAB, Bygg- och Geokonsult AB har av Falköpings Kommun fått i uppdrag att utföra en geoteknisk undersökning vid Blåklintens Förskola. Uppdraget har genomförts i samarbete med M&P, AB Miljö & Processteknik. Falköpings kommun planerar att bygga till Blåklintens Falköping. Tillbyggnaden skall uppföras i en våning och sammanlänkas med befintlig byggnad, i samband med undersökningen utfördes även undersökning för en intilliggande planerad gata. Läge och planutformning av tillbyggnaden, gatuutformning samt borrhålens placeringar framgår av bifogad ritning G:1. 2 GEOTEKNISKA UNDERSÖKNINGAR Fältundersökningen genomfördes av Magnus Green, BGAB. Den utgörs av följande undersökningar: 11 st trycksonderingspunkter (borrvagn typ Geotech) Kompletterande slagsondering i sonderingspunkterna Tagning av störda jordprov med skruvborr i 9 punkter Montering av 1 st grundvattenrör Registrering av vattenytor Inmätning av borrpunkter har utförts med GPS med utgångspunkt från Falköpings kommuns stompunkt nr med nivån +225,04. De upptagna jordproverna har undersökts på BGAB:s geotekniska laboratorium. Undersökningarna har omfattat bestämning av jordart. Resultatet av fält- och laboratorieundersökningarna framgår av bifogad ritningar G:1, G:2 och G:3 samt i provtabell och radonrapport. 3 MARKFÖRHÅLLANDEN Det undersökta området är beläget i det nordöstra hörnet av Dotorpskolan. Marken utgörs huvudsakligen av gräsytor samt hårdgjorda ytor närmast befintlig byggnad. Inom området för de planerade gatusträckningarna utgörs marken av ängsmark. Marken sluttar huvudsakligen svagt söderut, de avvägda nivåerna varierar mellan +225, ,3. 2(6)

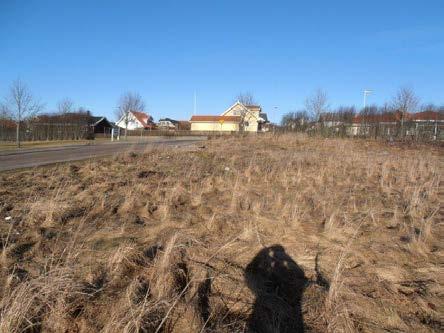

3 Vy mot nordost Vy mot norr Vy mot öster Förskolan Blåklinten Jorden består under ytskiktet/ fyllningen av friktionsjord som vilar på för utförda sonderingar fast botten - troligen morän, block eller berg. Ytskiktet i provtagningspunkt 1, 2, 3, 4, 10 o. 11 utgörs av ngt sandig mullhaltig silt/ ngt grusig mullhaltig silt till ett djup mellan 0,3 1,0 m. Ytskiktet består i provtagningspunkterna 7 o. 8 av fyllning (ngt grusig sandig mullhaltig silt)/ sandig mullhaltig silt till 1,2 resp. 1,0 m djup, härunder påträffades i borrhål 7 ngt mullhaltig grusig lerig sandig silt (ev. fyllning) ner till 1,6 m djup. Den underliggande friktionsjorden utgörs huvudsakligen av sandig silt med inblandning av grus och lera. Jorden bedöms ner till cirka 1 m som lös - halvfast och härunder som halvfast - fast lagrad. Det ska observeras att jorden innehåller skiffer. Tryck- o. slagsondens nedträngningsdjup varierade mellan 1,2 och 4,1 m. 4 GRUNDVATTEN I de öppna provtagningspunkterna påträffades inget vatten. I det öppna grundvattenröret nr 3 påträffades den fria grundvattenytan på nivån +221,2 vilket motsvarar 2,7 m under befintlig markyta. 3(6)

4 5 TJÄLFARLIGHET Friktionsjorden bedöms tillhöra tjälfarlighetsklass 3 och materialgrupp 4A enligt AMA Anläggning. 6 RADON Radonmätning har utförts i 2 punkter borrhål 9 o. 11 med s.k. ROAC-detektorer. Mätvärdena uppgår till 10 resp. 47 kbq / m 3, se även bilaga 2. Då ett av värdena ligger alldeles på gränsen till högradonmark samt att marken vid undersökningstillfället var tjälad (vilket normalt ger lägre värden) bedöms att marken skall klassas som högradonmark (som ligger i intervallet > 50 kbq /m 3 ) vilket innebär att byggnader skall utformas radonsäkra. 7 GRUNDLÄGGNING Grundläggning skall ske på frostskyddad nivå med sulor, alternativt förstyvad bottenplatta, på fast naturligt lagrad jord, eller väl packad fyllning, sedan allt organiskt material borttagits. Grundläggning kan utföras enligt BKR geoteknikklass GK1 (där så är möjligt). Tillåtet grundtryck f d sättes till 100 kpa. Grundsulor får ej utföras smalare än 0,5 m. Alternativt kan grundläggning ske enligt GK2. Vid grundläggning används vid dimensionering följande karakteristiska värden: k = 34 och E k -modulen 15 MPa och densiteten 18 kn/m 3. Följande värden på partialkoefficienten γ m tillämpas översiktligt: Egenskap/Parameter Partialkoefficient, γ m Brottgräns Bruksgräns Modul 1,6 1,5 Tan 1,2 1,2 Övriga hållfasthetsparametrar 1,8 1,6 Fyllning skall utföras enligt AMA CEB.211 resp. CEB.212. Geotextil på schaktbotten som materialskiljande lager förordas. Innan fyllning skall schaktbotten besiktigas av geotekniskt sakkunnig. AVSEENDE EUROCODES Här behandlas övergripande uppgifter samt framtagning av η, karakteristiska värden (medelvärden) och dimensionerande värden avseende friktionsvinkel, E-modul och tunghet Övergripande uppgifter Geoteknisk kategori 2 avses. Dimensionering av plattor ska ske i både brott- och bruksgränstillstånd enligt SSEN , kapitel 6 (IEG Rapport 7:2008). Grundläggningsmetod avser plattor, vilket ger dimensioneringssätt DA3. Friktionsvinkel ska tas fram för beräkning i brottgränstillstånd. 4(6)

5 E-modulen ska tas fram för beräkning i bruksgränstillstånd, avseende sättningar. Gränstillstånd i brottgräns är STR/GEO. Partialkoefficienter tas fram i enlighet med BFS 2010:28, EKS 7, Avdelning I * 1. Allmänt gäller X d = (1/ γ M ) η X Medelvärde Framtagning av omräkningsfaktorn, η Utförs enligt avsnitt i Tillämpningsdokument EN kapitel 6 Plattgrundläggning* 2 η 1 η 2 η 3 η 4 = 0,95 väljs η 5 η 6 = 0,95 väljs vid långsträckt platta och η5 η6 = 0,95 väljs vid kvadratisk/rektangulär platta η 7 η 8 = 1,0 η 1 η 2 η 3 η 4 η 5 η 6 η 7 η 8 = η = 0,95 0,95 1,0 = 0,9 Omräkningsfaktorn, η = 0,9 Framtagning av friktionsvinkel φ Friktionsvinkel tan φ {Tabell A.4 (S) i * 1 } Partialkoefficient γ M = 1,3 η = 0,9 enligt ovan och X Medelvärde = 34 X d = arctan ((tan X Medelvärde η)/γ M ) = arctan ((tan (34 0,9))/1,3) = arctan 0,455 = 24,5 = φ Dimensionerande friktionsvinkel = 24,5 Framtagning av Elasticitetsmodul η = 0,9 enligt ovan och X Medelvärde = 15 MPa X d = (1/γ M ) η X Medelvärde eller E d = E k /γ M där Ek = E Medelvärde η = 15 0,9 = 13,5 MPa γ M = 1,0 {Enligt avsnitt 4.4 i bilaga A (Beräkningsexempel friktionsjord) i * 2. E d =13,5 /1,0 Dimensionerande värde på elasticitetsmodulen = E d = 18,0 MPa. Dock ska en faktor beroende på modellosäkerhet, γ Rd = 1,3 inkluderas vid beräkning i bruksgräns. Detta enligt tabell 4.4 avsnitt 4.6 i * 2. Framtagning av tunghet X d = (1/γ M ) η X Medelvärde X Medelvärde = Väljs till 18 kn/m 3 η = 1,0 5(6)

6 γ M = 1,0 enligt A.2.2 i bilaga A (Beräkningsexempel friktionsjord) i * 2. Dimensionerande värde på tunghet = 18 kn/m 3. 8 SCHAKTNING Schaktning i friktionsjord kan över grundvattenytan ske med en släntlutning av 1:1 á 1:1,5. Vid schaktning under grundvattenytan och samtidig länshållning av schakten finns risk för erosion och bottenuppluckring. Eftersom det kan bli aktuellt med schaktning och återfyllning under grundvattennivån krävs att detta studeras och planeras särskilt innan arbetet påbörjas. Vid schaktning i siltig jord finns risk för ytuppmjukning och utflytning av slänter vid vattenövermättnad på grund av t ex regn. För att begränsa utflytning av slänter kan dessa övertäckas vid regnväder. Skövde BGAB, Bygg- och Geokonsult AB M&P, AB Miljö & Processteknik Peter Nilsson Johan Ericsson 6(6)

7 REDOVISNING I PLAN Redovisning i plan Utdrag ur SGF/BGS Beteckningssystem Version 2001:2

8 Redovisning i sektion REDOVISNING I SEKTION Utdrag ur SGF/BGS Beteckningssystem Version 2001:2

9 Utdrag ur SGF/BGS Beteckningssystem Version 2001:2 Redovisning i sektion

10 Sondering SONDERING Utdrag ur SGF/BGS Beteckningssystem Version 2001:2

11 Utdrag ur SGF/BGS Beteckningssystem Version 2001:2 Sondering

12 Utdrag ur SGF/BGS Beteckningssystem Version 2001:2 Sondering

13 Utdrag ur SGF/BGS Beteckningssystem Version 2001:2 Sondering

14 Provtagning PROVTAGNING Utdrag ur SGF/BGS Beteckningssystem Version 2001:2

15 In-situ försök IN-SITU FÖRSÖK Utdrag ur SGF/BGS Beteckningssystem Version 2001:2

16 Hydrogeologiska undersökningar HYDROGEOLOGISKA UNDERSÖKNINGAR Utdrag ur SGF/BGS Beteckningssystem Version 2001:2

17 Förkortningar FÖRKORTNINGAR Utdrag ur SGF/BGS Beteckningssystem Version 2001:2

18 Utdrag ur SGF/BGS Beteckningssystem Version 2001:2 Förkortningar

19 BGAB Bygg och Geokonsult AB

20 BGAB Bygg och Geokonsult AB

21 BGAB Bygg och Geokonsult AB

22

23 1(2) Borrhål PROVTABELL Blåklintens Förskola, Falköping Djup eller Nivå, m Geoteknisk benämning Anmärkning 1 0-0,4 Mörkbrun grusig mullhaltig SILT Skruvborr 0,4 0,7 Mörkbrun ngt. grusig ngt. sandig mullhaltig SILT 0,7 1,1 Brun grusig sandig SILT innehåller skiffer 1,1 2,0 Brun ngt. lerig grusig sandig SILT innehåller skiffer 2 0 0,3 Mörkbrun ngt. sandig mullhaltig SILT Skruvborr 0,3 0,7 Brun sandig SILT 0,7 1,1 Brun ngt. grusig sandig mullhaltig SILT innehåller skiffer 3 0 0,4 Mörkbrun ngt. sandig mullhaltig SILT Skruvborr 0,4 0,9 Brun ngt. grusig sandig SILT 0,9 2,0 Brun ngt. lerig grusig sandig SILT innehåller skiffer 4 0 0,8 Mörkbrun ngt. grusig mullhaltig SILT innehåller skiffer Skruvborr 0,8 1,0 Gråbrun ngt. lerig grusig sandig SILT innehåller skiffer 7 0 1,2 Mörkbrun FYLLNING ( grusig sandig mullhaltig SILT innehåller skiffer Skruvborr

24 2(2) Forts. 7 1,2 1,6 Gråbrun ngt. mullhaltig grusig lerig sandig SILT ev. fyllning innehåller skiffer Skruvborr 1,6 2,0 Brun ngt. lerig grusig sandig SILT innehåller skiffer 8 0 0,4 Mörkbrun FYLLNING ( sandig mullhaltig silt ) Skruvborr 0,4 1,0 Brun FYLLNING ( ngt. stenig grusig sand ) 9 0 0,3 Mörkbrun ngt. grusig mullhaltig SILT Skruvborr 0,3 1,0 Brun grusig sandig lerig SILT innehåller skiffer ,0 Mörkbrun ngt. sandig mullhaltig SILT Skruvborr 1,0 1,4 Brun ngt. lerig grusig sandig SILT innehåller skiffer ,7 Mörkbrun ngt. sandig mullhaltig SILT Skruvborr 0,7 1,0 Brun sandig SILT innehåller skiffer 1,0 1,6 Brun ngt. lerig grusig sandig SILT innehåller skiffer
