1 Stadskvarn - Aspelund Skövde kommun ÖVERSIKTLIG GEOTEKNISK UNDERSÖKNING Innehåll: Utlåtande sid 1-4 SGF-utdrag 1-11 Ritning G:1 G:4 Bilaga 1 (provtabell) Bilaga 2 (rutinanalys) Bilaga 3 (CRS-försök) Bilaga 4 (CPT-sondering) Skövde den 8 maj 2009 BGAB, Bygg-och Geokonsult AB S:t Sigfrids gata SKÖVDE Tel: 0500 / Handläggare: Peter Nilsson

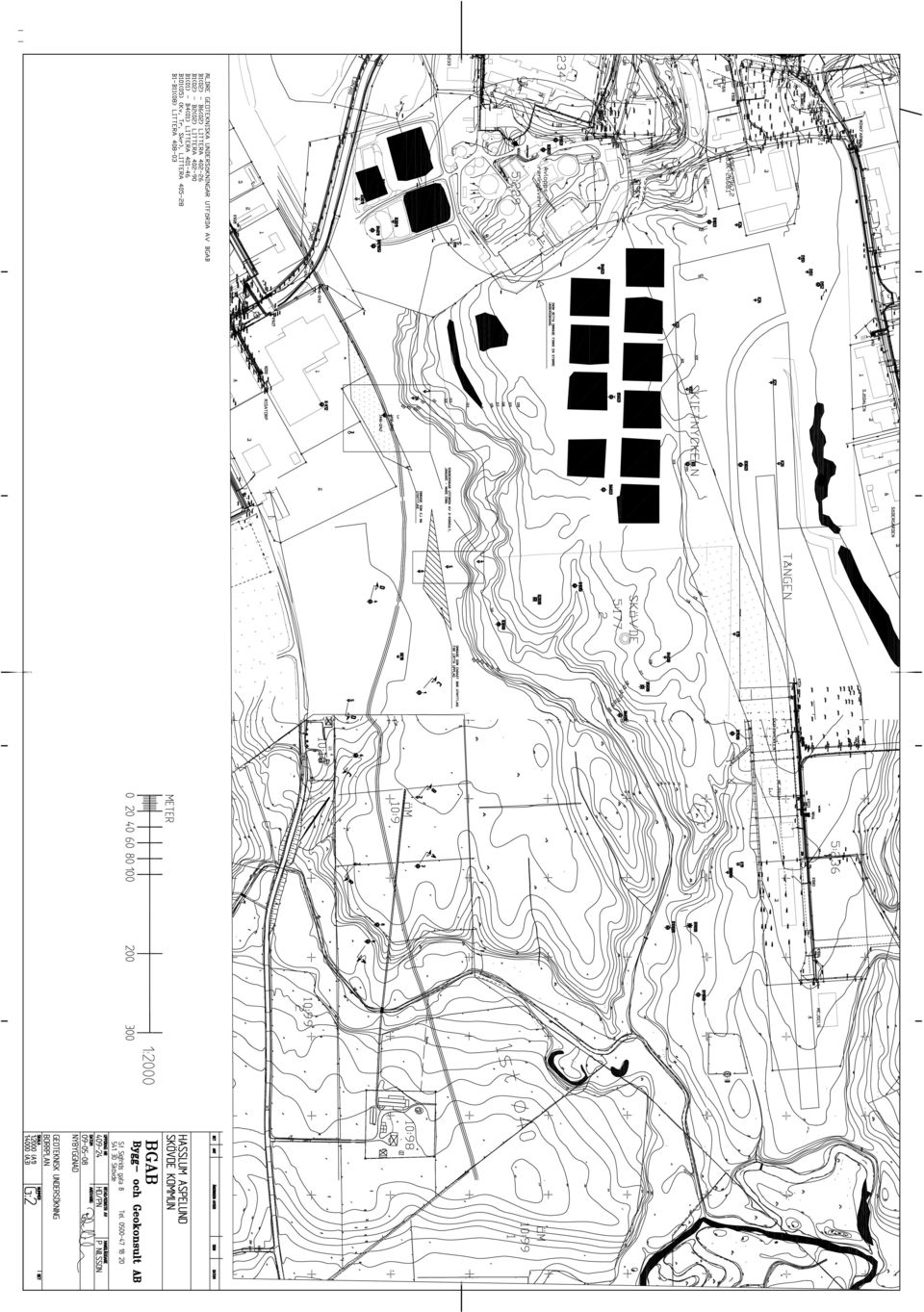

2 UTLÅTANDE ÖVER GRUNDFÖRHÅLLANDENA VID STADSKVARN OCH ASPELUND, SKÖVDE KOMMUN UPPDRAG BGAB, Bygg- och Geokonsult AB har av Skövde kommun fått i uppdrag att utföra en översiktlig geoteknisk undersökning vid Stadskvarn och Aspelund, Skövde kommun Skövde kommun planerar att utöka befintligt industriområde med det nu undersökta området. Inom området kommer uppfyllnader att utföras för att jämna ut nivåskillnader inom området. Syftet med undersökningen var att klarlägga konsekvenserna med planerade utfyllnader, bland annat skredrisker mot Svesån samt sättningsrisker. Tidigare har en undersökning utförts av K-konsult där skredrisker mot Mörkebäcken har undersökts. Inom området finns ett antal tidigare undersökningar som lagts in på ritning G:1 där även de nu utförda borrhålens placeringar framgår. GEOTEKNISKA UNDERSÖKNINGAR Fältundersökningen utfördes under tiden av Peter Nilsson, BGAB. Den består av följande undersökningar: 7 st trycksonderingspunkter (borrvagn typ Geotech) Tagning av störda jordprov med skruvborr i 6 punkter 2 st CPT-sonderingspunkter 1 kolvborrhål Kontroll av förorening av lättflyktiga kolväten Registrering av vattenytor Avvägning och inmätning av borrpunkter har skett med GPS i Skövde kommuns lokala system. De upptagna jordproverna har undersökt på BGAB:s geotekniska laboratorium. Undersökningarna har omfattat bestämning av jordart. De ostörda jordproverna har rutinanalyserats på 2 nivåer, innebärande bland annat bestämning av skjuvhållfasthet, sensitivitet, konflytgräns och densitet. Därjämte har kompressionsegenskaperna bedömts för två lerprover genom CRS-försök. Resultatet av fält- och laboratorieundersökningarna framgår av bifogad ritning G:1 G:3 med bilaga 1-4. MARKFÖRHÅLLANDE Det undersökta området är beläget norr om Varolavägen och avgränsas i norr delvis mot ravinen ner mot Mörkebäcken och i öster mot ravinen ner mot Svesån. Marken utgörs av

3 åkermark, slänten ner mot Mörkebäcken och Svesån är träd- och slybevuxen. Marken är relativt kuperad, de avvägda nivåerna vid borrhålen varierar mellan +108,3 och +118,7. Svesåns vattenyta uppmättes till nivån +107,9. Jorden består under ytskiktet delvis av finsediment, såsom silt och lera, som direkt eller via skikt av friktionsjord, vilar på för trycksondering fast botten troligen morän, block, eller berg. Ytskiktet utgörs i provtagningspunkterna av ett 0,2 0,9 m tjockt lager av något lerig mullhaltig silt. Härunder följer siltig lera. Leran är delvis överst utbildad som torrskorpa. Leran är siltig och delvis varvig. Lerans mäktighet bedöms understiga 20 m. Leran bedöms som halvfast lös. Skikt av friktionsjord förekommer i jorden. Tryck- och CPT-sondens nedträngningsdjup varierade mellan 8,8 och 25,6m. Lerans odränerade skjuvhållfasthet har utvärderats med Conrad som är ett datorprogram utvecklat av SGI. Värdet har utvärderats till 14 kpa, se bilaga 2. Redovisning och utvärdering av CPT-sondering i Conrad utförs enl. SGI Information Nr.15 utgiven av SGI. GRUNDVATTEN I de öppna provtagningshålen nr. 1, 3, 4, 6, 8 och 9 påträffades den fria vattenytan på nivån +115,6, +114,6, +116,8, +115,0, +113,6, respektive +108,2 (motsvarande 2,1, 2,0, 1,9, 1,5, 1,6 respektive 0,1 m under befintlig markyta). TJÄLFARLIGHET Den siltiga leran bedöms tillhöra tjälfarlighetsklass 4 och materialgrupp 5A enligt AnläggningsAMA. FÖRORENINGAR För att kontrollera eventuell förekomst av lättflyktiga petroleumkolväten i jordprovernas porgas användes en PID-mätare av fabrikat PE Photovac modell Jordproverna samlades i plastpåsar. Vid fältanalysen förs ett plaströr kopplat till PID-mätaren in i den förslutna plastpåsen. Instrumentet registrerar under provtagningstiden jordprovets halt av lättflyktiga kolväten. Samtliga jordprover uppvisade inga tecken på att några föroreningar av lättflyktiga kolväten förekommer.

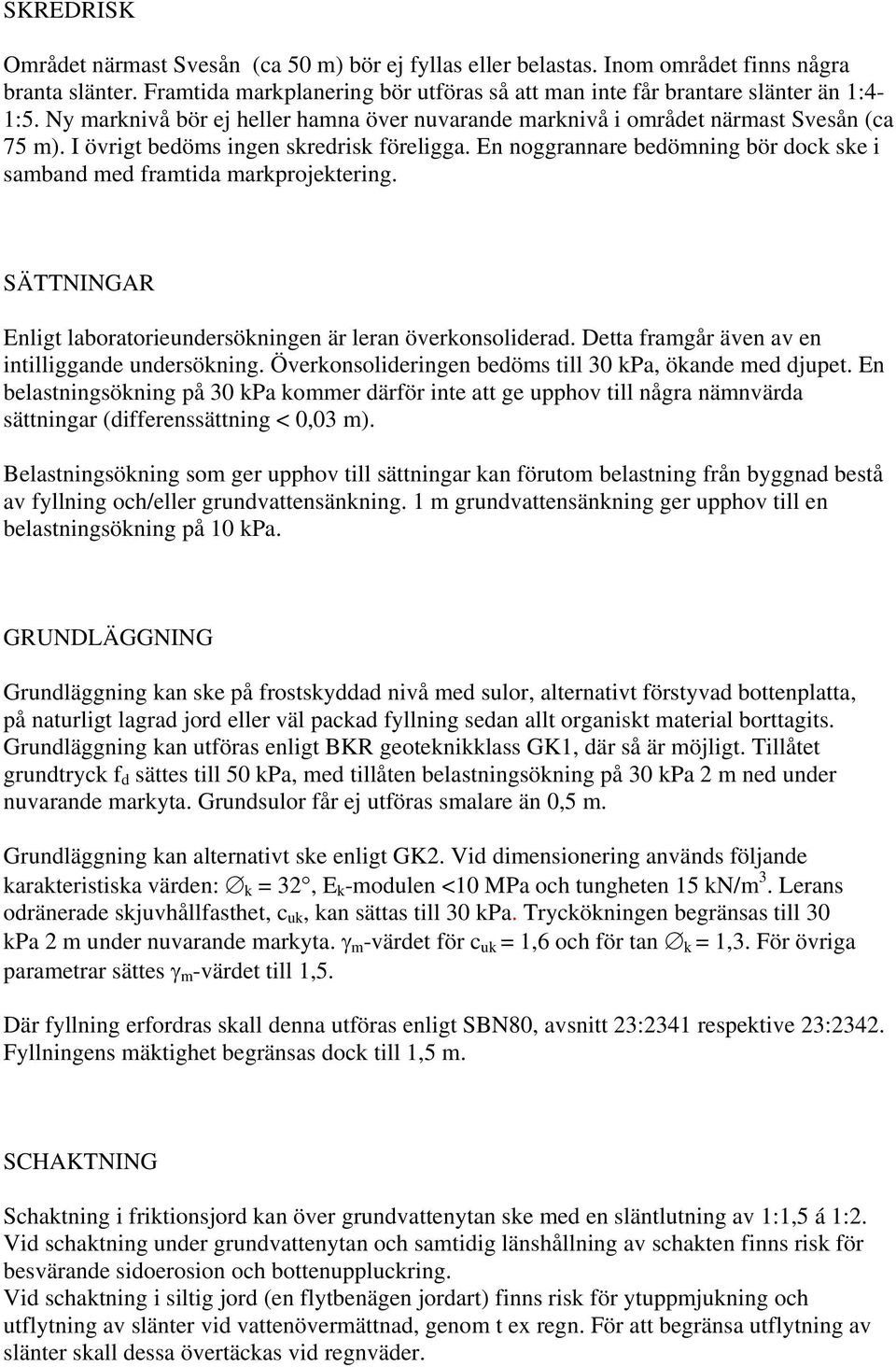

4 SKREDRISK Området närmast Svesån (ca 50 m) bör ej fyllas eller belastas. Inom området finns några branta slänter. Framtida markplanering bör utföras så att man inte får brantare slänter än 1:4-1:5. Ny marknivå bör ej heller hamna över nuvarande marknivå i området närmast Svesån (ca 75 m). I övrigt bedöms ingen skredrisk föreligga. En noggrannare bedömning bör dock ske i samband med framtida markprojektering. SÄTTNINGAR Enligt laboratorieundersökningen är leran överkonsoliderad. Detta framgår även av en intilliggande undersökning. Överkonsolideringen bedöms till 30 kpa, ökande med djupet. En belastningsökning på 30 kpa kommer därför inte att ge upphov till några nämnvärda sättningar (differenssättning < 0,03 m). Belastningsökning som ger upphov till sättningar kan förutom belastning från byggnad bestå av fyllning och/eller grundvattensänkning. 1 m grundvattensänkning ger upphov till en belastningsökning på 10 kpa. GRUNDLÄGGNING Grundläggning kan ske på frostskyddad nivå med sulor, alternativt förstyvad bottenplatta, på naturligt lagrad jord eller väl packad fyllning sedan allt organiskt material borttagits. Grundläggning kan utföras enligt BKR geoteknikklass GK1, där så är möjligt. Tillåtet grundtryck f d sättes till 50 kpa, med tillåten belastningsökning på 30 kpa 2 m ned under nuvarande markyta. Grundsulor får ej utföras smalare än 0,5 m. Grundläggning kan alternativt ske enligt GK2. Vid dimensionering används följande karakteristiska värden: k = 32, E k -modulen <10 MPa och tungheten 15 kn/m 3. Lerans odränerade skjuvhållfasthet, c uk, kan sättas till 30 kpa. Tryckökningen begränsas till 30 kpa 2 m under nuvarande markyta. γ m -värdet för c uk = 1,6 och för tan k = 1,3. För övriga parametrar sättes γ m -värdet till 1,5. Där fyllning erfordras skall denna utföras enligt SBN80, avsnitt 23:2341 respektive 23:2342. Fyllningens mäktighet begränsas dock till 1,5 m. SCHAKTNING Schaktning i friktionsjord kan över grundvattenytan ske med en släntlutning av 1:1,5 á 1:2. Vid schaktning under grundvattenytan och samtidig länshållning av schakten finns risk för besvärande sidoerosion och bottenuppluckring. Vid schaktning i siltig jord (en flytbenägen jordart) finns risk för ytuppmjukning och utflytning av slänter vid vattenövermättnad, genom t ex regn. För att begränsa utflytning av slänter skall dessa övertäckas vid regnväder.

5 Schaktning i lera kan ske med slänt i lutning 2:1 till ca 3,5 m djup under den obelastade markytan. Belastas markytan intill schaktet med t ex 10 kpa (dock ej närmare släntkrön än 1 m) minskar det tillåtna schaktdjupet till ca 3 m. Schakter på mindre yta, t ex för plintar och ledningar kan eventuellt ske till större djup än de ovan angivna och får då beräknas för varje enskilt fall. Skövde den 8 maj 2009 BGAB, Bygg- och Geokonsult AB COWI AB Peter Nilsson Hans Carlson / Hilda Dahlin

6 Redovisning i plan REDOVISNING I PLAN Utdrag ur SGF/BGS Beteckningssystem Version 2001:2

7 Redovisning i sektion REDOVISNING I SEKTION Utdrag ur SGF/BGS Beteckningssystem Version 2001:2

8 Utdrag ur SGF/BGS Beteckningssystem Version 2001:2 Redovisning i sektion

9 Sondering SONDERING Utdrag ur SGF/BGS Beteckningssystem Version 2001:2

10 Utdrag ur SGF/BGS Beteckningssystem Version 2001:2 Sondering

11 Utdrag ur SGF/BGS Beteckningssystem Version 2001:2 Sondering

12 Provtagning PROVTAGNING Utdrag ur SGF/BGS Beteckningssystem Version 2001:2

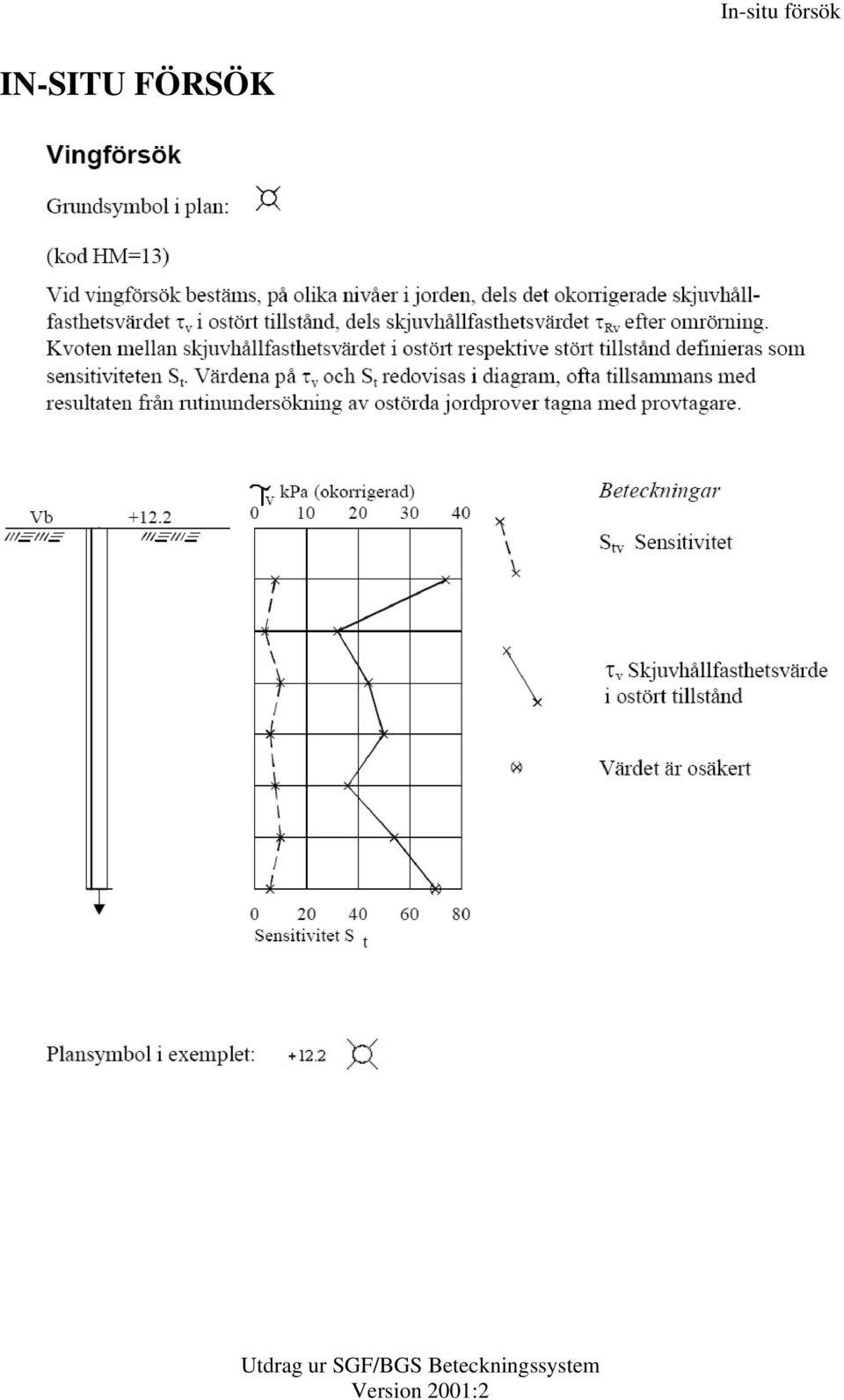

13 In-situ försök IN-SITU FÖRSÖK Utdrag ur SGF/BGS Beteckningssystem Version 2001:2

14 Hydrogeologiska undersökningar HYDROGEOLOGISKA UNDERSÖKNINGAR Utdrag ur SGF/BGS Beteckningssystem Version 2001:2

15 Förkortningar FÖRKORTNINGAR Utdrag ur SGF/BGS Beteckningssystem Version 2001:2

16 Utdrag ur SGF/BGS Beteckningssystem Version 2001:2 Förkortningar

17

18

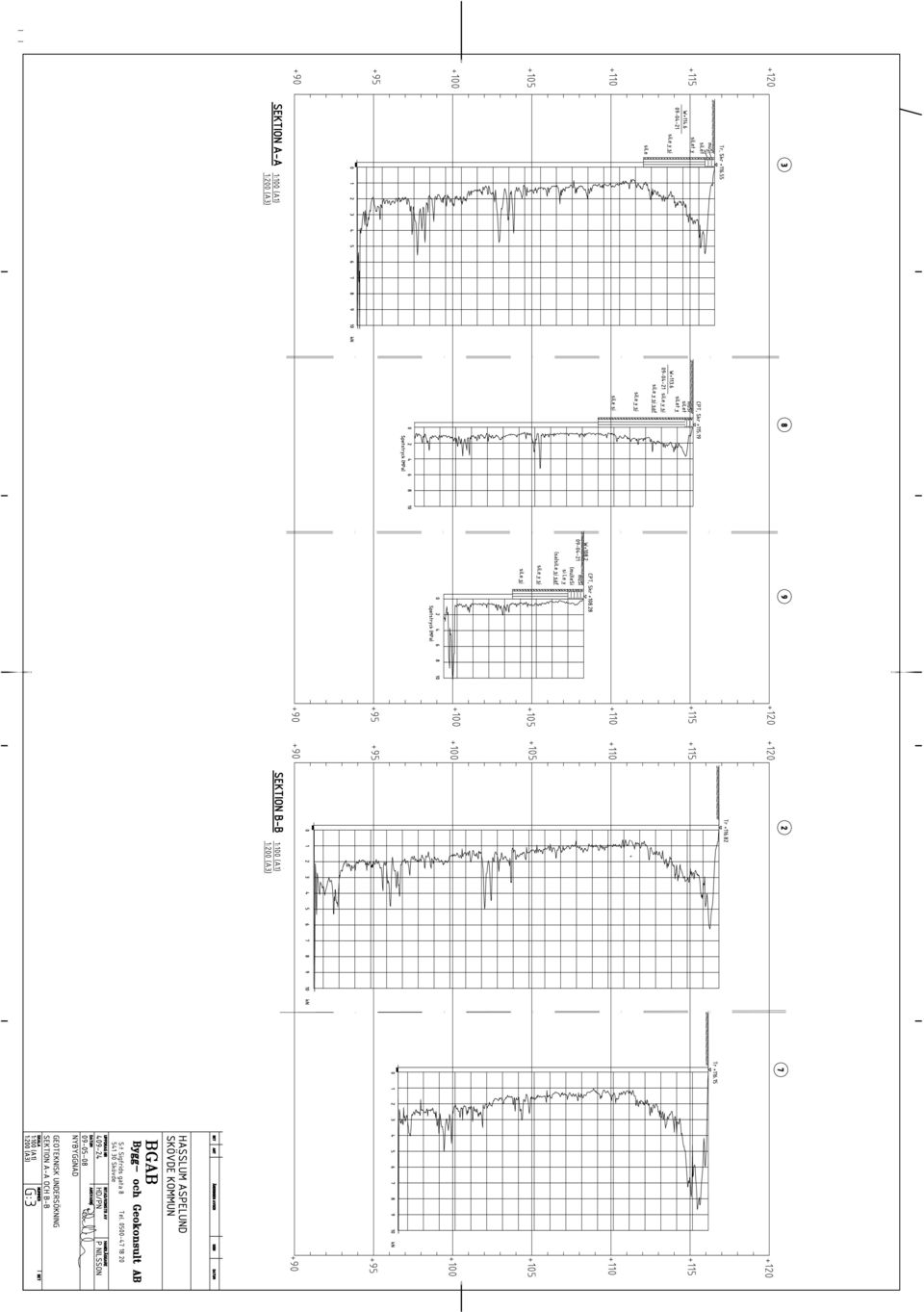

19

20

21 1 Borrhål PROVTABELL Stadskvarn och Aspelund, Skövde Djup eller Nivå, m Geoteknisk benämning Anmärkning 1 0 0,3 Mörkbrun ngt lerig mullhaltig SILT Skruvborr 0,3 1,8 Gråbrun siltig TORRSKORPELERA anm. varvig 1,8 4,1 Gråbrun siltig LERA anm. varvig inneh. siltskikt 4,1 4,5 Gråbrun siltig LERA 3 0 0,3 Mörkbrun mullhaltig SILT Skruvborr 0,3 0,6 Brun SILT 0,6 1,0 Gråbrun siltig TORRSKORPELERA inneh. rostkörtlar 1,0 1,6 Gråbrun siltig TORRSKORPELERA anm. varvig 1,6 4,2 Gråbrun siltig LERA anm. varvig inneh. siltskikt 4,2 4,5 Gråbrun siltig LERA 4 0 0,3 Mörkbrun mullhaltig SILT Skruvborr 0,3 0,5 Gråbrun lerig SILT 0,5 1,6 Gråbrun siltig TORRSKORPELERA anm. varvig 1,6 3,2 Gråbrun siltig LERA anm. varvig inneh. siltskikt 3,2 3,6 Gråbrun ngt sandig siltig LERA anm. varvig inneh. silt- o. tunna finsandskikt 3,6 4,5 Gråbrun siltig LERA

22 ,3 Mörkt gråbrun ngt lerig mullhaltig SILT Skruvborr 0,3 1,1 Gråbrun siltig TORRSKORPELERA anm. varvig 1,1 3,0 Gråbrun siltig LERA anm. varvig inneh. siltskikt 8 0 0,3 Mörkbrun mullhaltig SILT Skruvborr 0,3 0,5 Gråbrun siltig TORRSKORPELERA inneh. rostkörtlar 0,5 1,5 Gråbrun siltig TORRSKORPELERA anm. varvig 1,5 2,3 Gråbrun siltig LERA anm. varvig inneh. siltskikt 2,3 2,6 Gråbrun ngt sandig siltig LERA anm. varvig inneh. silt- o. tunna finsandskikt 2,6 4,2 Gråbrun siltig LERA anm. varvig inneh. siltskikt 4,2 6,0 Gråbrun siltig LERA inneh. siltskikt 9 0 0,4 Mörkbrun mullhaltig SILT Skruvborr 0,4 1,0 Mörkt gråbrun ngt mullhaltig lerig SILT 1,0 1,5 Gråbrun siltig LERA anm. varvig inneh. siltskikt 1,5 2,0 Gråbrun ngt sandig siltig LERA anm. varvig inneh. silt- o. tunna finsandskikt 2,0 3,5 Gråbrun siltig LERA anm. varvig inneh. siltskikt 3,5 4,5 Gråbrun siltig LERA inneh. siltskikt

23 Bilaga: Sammanställning av Laboratorieundersökningar samhällsbyggnad Geo Göteborg Projekt Aspelund, Skövde Rullagergatan Göteborg Uppdragsnummer Tfn: / / Borrhål 6 Tfn: / Fältundersökning Fax: Labundersökning Utrustning PG Skr Kv St I Kv St II Granskning / AZ X Grundvattennivå Sekt./BH Benämning Den- Vatten- Konfl. Sensi- Skjuvhållfasth Matrl. Anm. Djup sitet kvot gräns tivitet (okorrig.) (korrig.) typ m w w L S t τ fu kpa τ fu kpa t/m 3 % % Kon Kon 1, ,0 brun varvig siltig LERA, siltskikt 1,74 1, ,73 55 ngt 8,0 brun varvig siltig LERA, siltskikt 1,71 stört 1, prov

24

25

26

27

28 CPT sondering uppmätta parametrar Referens Nivå vid referens Grundvattenyta Startdjup my m 1.80 m 0.03 m Förborrningsdjup Förborrat material Utrustning Geometri 0.03 m Geotech Normal Projekt Projekt nr Plats Borrhål Datum Stadskvarn-Aspelund Skövde kommun Spetstryck q T (MPa) Friktion f T (kpa) Portryck u, u o, Δu (kpa) Friktionskvot R f (%) Portryckskvot DPPR Lutning (grader) ΔU 4 U o 6 ΔU U o 8 ΔU Djup (m) 10 U o 12 ΔU 14 U o ΔU 16 U Blad

29 CPT sondering utvärderad enligt SGI Info 15 Referens Nivå vid referens Grundvattenyta Startdjup my m 1.80 m 0.03 m Förborrningsdjup Förborrat material Utrustning Geometri 0.03 m Geotech Normal Projekt Projekt nr Plats Borrhål Datum Stadskvarn-Aspelund Skövde kommun Si Klassificering M Effektivtryck (kpa) Odränerad skjuvhållfasthet τ fu (kpa) () Let Djup (m) Le Si Le Si Sa Si Le Si Le Si Le Si Le Si Le Si Le Si Le Si L F M F My L F My L M My L M F L F My L F My L L F L F L F My L F My L () () () () () () () () () () () () () () () () () () Blad

30 C P T - sondering Projekt Stadskvarn-Aspelund Djup (m) Från Till Klassificering Si M Si M Let Let Let Let Let Let Le M Si M Sa My L Le M Si L Si L Si L Si L ρ t/m w L τ fu kpa (( )) ((75.7)) (144.4) (135.5) (126.8) (123.9) (122.0) (106.3) (90.5) (94.0) (99.4) (99.3) (105.4) (99.0) (104.0) (82.4) (84.1) (84.6) (94.4) (65.9) (54.3) (54.9) (63.9) (60.5) (52.5) (55.0) (53.2) (49.8) (57.0) ((65.7)) ((64.5)) (51.0) (54.7) (51.4) (51.7) (51.0) (51.6) (53.1) (53.4) (58.2) ((62.1)) ((64.4)) ((68.6)) ((184.2)) ((61.1)) ((57.5)) ((53.7)) (47.4) (51.5) (59.0) (60.3) (59.0) (61.3) (68.3) ((87.7)) (79.5) (69.1) (72.9) (67.2) ((68.8)) (66.7) (63.6) (79.8) (71.1) (70.0) ((95.4)) ((125.8)) ((139.9)) (97.6) ((113.1)) Plats Borrhål Datum φ Skövde kommun σ vo σ' vo σ' c kpa kpa kpa Statens geotekniska institut Linköping, telefon , fax o (44.8) Sida 1 av 2 OCR I D E M OC M NC % MPa MPa MPa Blad2

31 C P T - sondering Projekt Stadskvarn-Aspelund Djup (m) Från Till Klassificering Si L ρ t/m 3 w L τ fu kpa (83.8) (73.1) (70.9) (66.0) (66.0) (77.5) (66.2) (75.3) ((122.4)) (66.5) ((74.4)) (50.7) ((61.3)) Plats Borrhål Datum Skövde kommun Sida 2 av 2 φ σ vo σ' vo σ' c OCR I D E M OC M NC o kpa kpa kpa % MPa MPa MPa Statens geotekniska institut Linköping, telefon , fax Blad2

32 CPT sondering uppmätta parametrar Referens Nivå vid referens Grundvattenyta Startdjup my m 0.10 m 0.03 m Förborrningsdjup Förborrat material Utrustning Geometri 0.03 m Geotech Normal Projekt Projekt nr Plats Borrhål Datum Stadskvarn-Aspelund Skövde kommun Spetstryck q T (MPa) Friktion f T (kpa) Portryck u, u o, Δu (kpa) Friktionskvot R f (%) Portryckskvot DPPR Lutning (grader) ΔU 2 U o 3 ΔU U o 4 ΔU Djup (m) 5 U o 6 ΔU 7 U o ΔU 8 Blad

33 CPT sondering utvärderad enligt SGI Info 15 Referens Nivå vid referens Grundvattenyta Startdjup my m 0.10 m 0.03 m Förborrningsdjup Förborrat material Utrustning Geometri 0.03 m Geotech Normal Projekt Projekt nr Plats Borrhål Datum Stadskvarn-Aspelund Skövde kommun Klassificering L Si My L Effektivtryck (kpa) Odränerad skjuvhållfasthet τ fu (kpa) () () () () () Le L 3 4 Djup (m) 5 Si My L L () () () () () 6 Le My L M () () () Si My L () 7 Le M My L L () () Si () My L () 8 Sa L M () Le Sa My F My L HOC Blad
