Knaxeröd 1:60, Rabbalshede. Rapport geoteknisk undersökning, Rgeo Fält- och laboratorieresultat

Transkript

1 Knaxeröd 1:60, Rabbalshede Rapport geoteknisk undersökning, Rgeo Fält- och laboratorieresultat

2 Knaxeröd 1:60, Rabbalshede Rapport geoteknisk undersökning, Rgeo Fält- och laboratorieresultat Beställare: Rabbalshede Kraft AB Marknadsvägen Rabbalshede Beställarens representant: Hans Svensson Konsult: Uppdragsledare Handläggare Norconsult AB Box Göteborg Bengt Askmar Johannes Tornborg Uppdragsnr: Filnamn och sökväg: Kvalitetsgranskad av: Tryck: N:\102\17\ \G\Beskr-PM\Rgeo_ docx Bengt Askmar Norconsult AB

3 3 (6) Innehållsförteckning 1 Förutsättningar Geotekniska undersökningar Nu utförda undersökningar Utsättning och höjdbestämning Redovisning Utvärdering... 5 BILAGOR Jordartsförteckning Bilaga 1:1 1:4 RITNINGAR Situations- och borrplan Ritning G 101 Sonderingsresultat, sektioner Ritning G 301 Beteckningssystem, SGF (se SGFs hemsida beteckningssystem) n:\102\17\ \g\beskr-pm\rgeo_ docx Knaxeröd 1:60, Rabbalshede Rapport geoteknisk undersökning, Rgeo Fält- och laboratorieresultat

4 4 (6) 1 Förutsättningar På uppdrag av Rabbalshede Kraft AB har Norconsult AB utfört geoteknisk undersökning för underlag till detaljplan. För läge i plan se Figur 1 samt ritning G101. Figur 1 2 Geotekniska undersökningar 2.1 Nu utförda undersökningar Fältundersökningar Fältundersökningar utfördes av Hageo Fältgeoteknik i juni 2011 och omfattade följande metoder: Knaxeröd 1:60, Rabbalshede Rapport geoteknisk undersökning, Rgeo Fält- och laboratorieresultat n:\102\17\ \g\beskr-pm\rgeo_ docx

5 5 (6) - Slagsondering i 3 punkter för översiktlig bedömning av jordlagrens relativa fasthet samt bedömning av djup till fast botten. - Trycksondering i 7 punkter för bedömning av jordlagrens relativa fasthet samt bedömning av djup till fast botten. - Jord-bergsondering i 1 punkt för bedömning av jordlagrens relativa fasthet samt djup till fast botten. - Provtagning med skruvprovtagare i 4 punkter för bedömning och klassificering av ytliga jordlager. Laboratorieundersökningar De störda jordproverna har undersökts i laboratorium med avseende på jordart och delvis vattenkvot. 3 Utsättning och höjdbestämning Inmätning av borrpunkterna har skett med GPS enligt koordinatsystem SWEREF i plan och RH70 i höjd. 4 Redovisning Fält- och laboratorieundersökningarna redovisas på bifogade bilagor och ritningar enligt innehållsförteckningen. 5 Utvärdering Utvärdering av undersökningarna görs separat i Geoteknisk PM daterad med uppdragsnummer Norconsult AB Väg och Bana Geoteknik Johannes Tornborg johannes.tornborg@norconsult.com Bengt Askmar bengt.askmar@norconsult.com n:\102\17\ \g\beskr-pm\rgeo_ docx Knaxeröd 1:60, Rabbalshede Rapport geoteknisk undersökning, Rgeo Fält- och laboratorieresultat

6 Norconsult AB Theres Svensson gata 11 Box 8774, Göteborg , fax

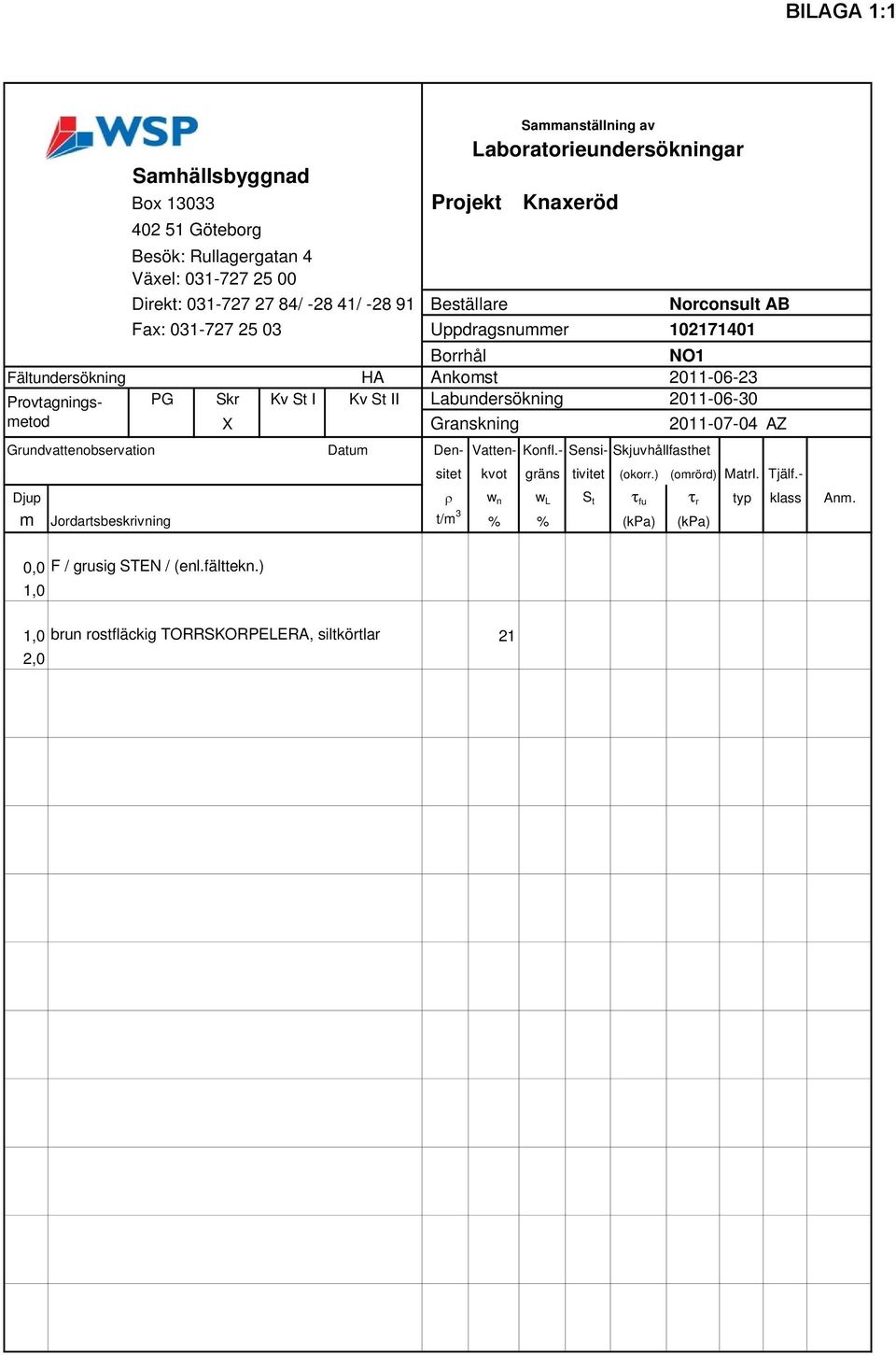

7 BILAGA 1:1 Sammanställning av Laboratorieundersökningar Samhällsbyggnad Box Projekt Knaxeröd Göteborg Besök: Rullagergatan 4 Växel: Direkt: / / Beställare Norconsult AB Fax: Uppdragsnummer Borrhål Fältundersökning HA Ankomst sitet kvot gräns tivitet (okorr.) (omrörd) Matrl. Tjälf.- Provtagningsmetod NO PG Skr Kv St I Kv St II Labundersökning X Granskning AZ Grundvattenobservation Datum Den- Vatten- Konfl.- Sensi- Skjuvhållfasthet Djup w n w L S t fu r typ klass Anm. m Jordartsbeskrivning t/m 3 % % (kpa) (kpa) 0,0 F / grusig STEN / (enl.fälttekn.) 1,0 1,0 brun rostfläckig TORRSKORPELERA, siltkörtlar 21 2,0

8 BILAGA 1:2 Sammanställning av Laboratorieundersökningar Samhällsbyggnad Box Projekt Knaxeröd Göteborg Besök: Rullagergatan 4 Växel: Direkt: / / Beställare Norconsult AB Fax: Uppdragsnummer Borrhål Fältundersökning HA Ankomst sitet kvot gräns tivitet (okorr.) (omrörd) Matrl. Tjälf.- Provtagningsmetod NO PG Skr Kv St I Kv St II Labundersökning X Granskning AZ Grundvattenobservation Datum Den- Vatten- Konfl.- Sensi- Skjuvhållfasthet Djup w n w L S t fu r typ klass Anm. m Jordartsbeskrivning t/m 3 % % (kpa) (kpa) 0,0 F / grusig STEN / (enl.fälttekn.) 1,2 1,2 brun rostfläckig TORRSKORPELERA, siltkörtlar 24 2,0 2,0 gråbrun rostfläckig TORRSKORPELERA 24 3,0 gråbrun rostfläckig TORRSKORPELERA, sand- o 3,0 22 siltkörtlar 4,0

9 BILAGA 1:3 Sammanställning av Laboratorieundersökningar Samhällsbyggnad Box Projekt Knaxeröd Göteborg Besök: Rullagergatan 4 Växel: Direkt: / / Beställare Norconsult AB Fax: Uppdragsnummer Borrhål Fältundersökning HA Ankomst sitet kvot gräns tivitet (okorr.) (omrörd) Matrl. Tjälf.- Provtagningsmetod NO PG Skr Kv St I Kv St II Labundersökning X Granskning AZ Grundvattenobservation Datum Den- Vatten- Konfl.- Sensi- Skjuvhållfasthet Djup w n w L S t fu r typ klass Anm. m Jordartsbeskrivning t/m 3 % % (kpa) (kpa) 0,0 brun rostfläckig TORRSKORPELERA, siltkörtlar 24 1,0 1,0 gråbrun rostfläckig TORRSKORPELERA 24 2,0

10 BILAGA 1:4 Sammanställning av Laboratorieundersökningar Samhällsbyggnad Box Projekt Knaxeröd Göteborg Besök: Rullagergatan 4 Växel: Direkt: / / Beställare Norconsult AB Fax: Uppdragsnummer Borrhål Fältundersökning HA Ankomst sitet kvot gräns tivitet (okorr.) (omrörd) Matrl. Tjälf.- Provtagningsmetod NO PG Skr Kv St I Kv St II Labundersökning X Granskning AZ Grundvattenobservation Datum Den- Vatten- Konfl.- Sensi- Skjuvhållfasthet Djup w n w L S t fu r typ klass Anm. m Jordartsbeskrivning t/m 3 % % (kpa) (kpa) F / gråbrun mullhaltig sandig LERA, enstaka 0,0 33 gruskorn, växtdelar / 0,3 0,3 brun MULLJORD 68 0,5 brun rostfläckig TORRSKORPELERA, sand- o 0,5 25 siltkörtlar 1,0 1,0 gråbrun rostfläckig TORRSKORPELERA, siltkörtlar 24 2,0 2,0 gråbrun rostfläckig TORRSKORPELERA, siltkörtlar 23 3,0
