Uppdrag nr PM Geoteknik. Til, Sigtuna kommun Utredningsområde för bostäder o förskola.

Transkript

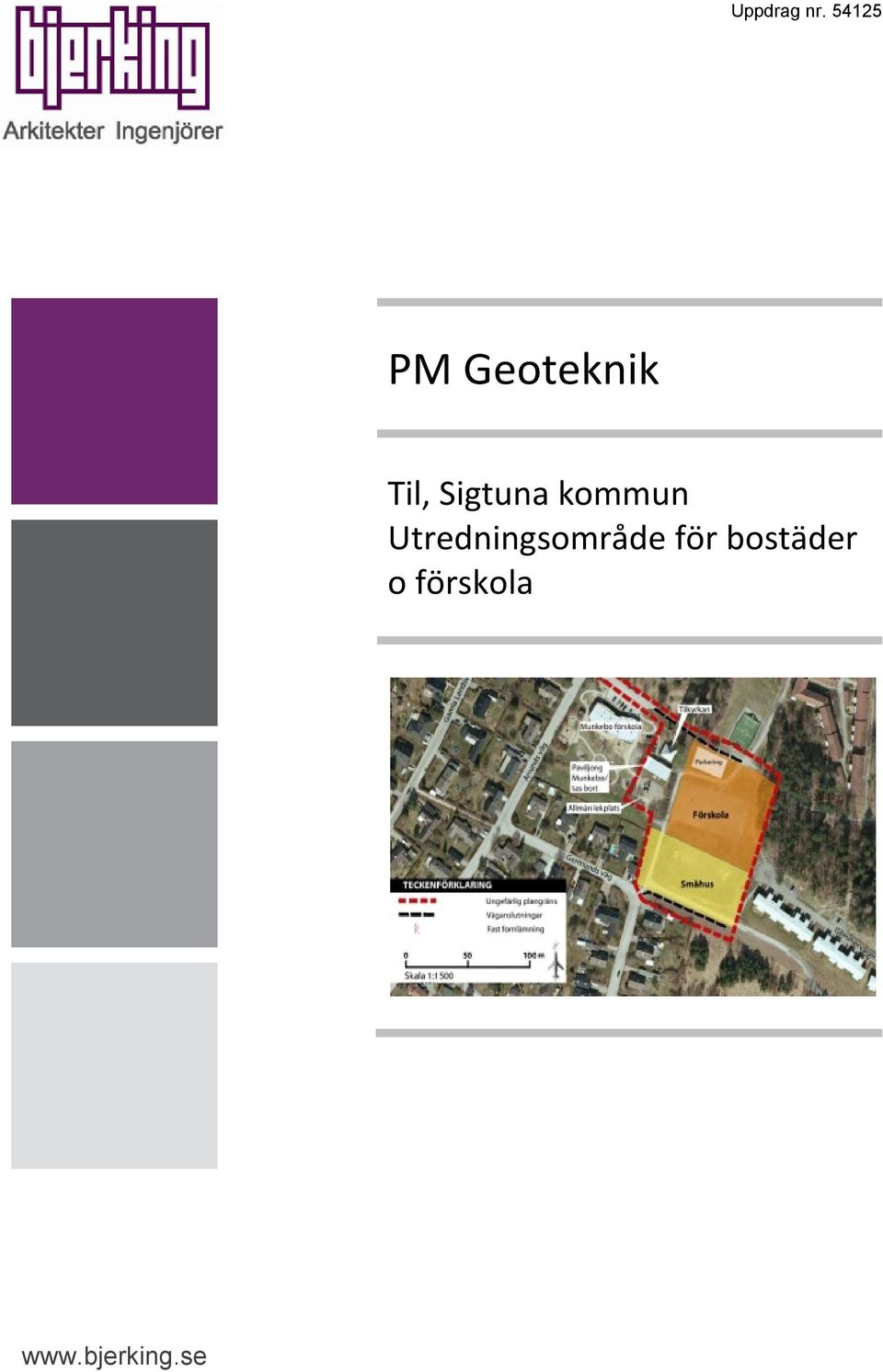

1 PM Geoteknik Til, Sigtuna kommun Utredningsområde för bostäder o förskola

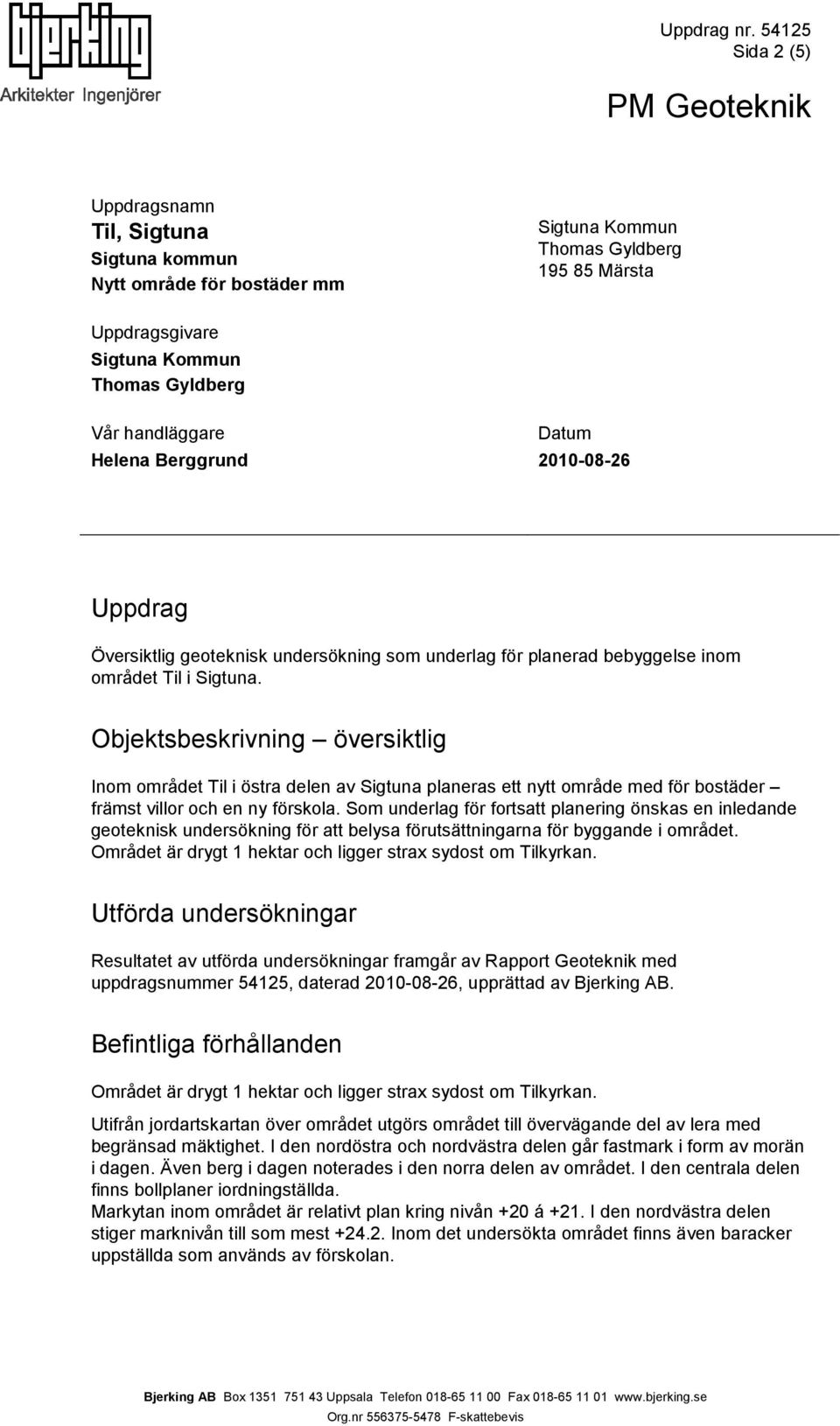

2 Sida 2 (5) PM Geoteknik Uppdragsnamn Til, Sigtuna Sigtuna kommun Nytt område för bostäder mm Sigtuna Kommun Thomas Gyldberg Märsta Uppdragsgivare Sigtuna Kommun Thomas Gyldberg Vår handläggare Helena Berggrund Datum Uppdrag Översiktlig geoteknisk undersökning som underlag för planerad bebyggelse inom området Til i Sigtuna. Objektsbeskrivning översiktlig Inom området Til i östra delen av Sigtuna planeras ett nytt område med för bostäder främst villor och en ny förskola. Som underlag för fortsatt planering önskas en inledande geoteknisk undersökning för att belysa förutsättningarna för byggande i området. Området är drygt 1 hektar och ligger strax sydost om Tilkyrkan. Utförda undersökningar Resultatet av utförda undersökningar framgår av Rapport Geoteknik med uppdragsnummer 54125, daterad , upprättad av Bjerking AB. Befintliga förhållanden Området är drygt 1 hektar och ligger strax sydost om Tilkyrkan. Utifrån jordartskartan över området utgörs området till övervägande del av lera med begränsad mäktighet. I den nordöstra och nordvästra delen går fastmark i form av morän i dagen. Även berg i dagen noterades i den norra delen av området. I den centrala delen finns bollplaner iordningställda. Markytan inom området är relativt plan kring nivån +20 á +21. I den nordvästra delen stiger marknivån till som mest Inom det undersökta området finns även baracker uppställda som används av förskolan. Bjerking AB Box Uppsala Telefon Fax Org.nr F-skattebevis

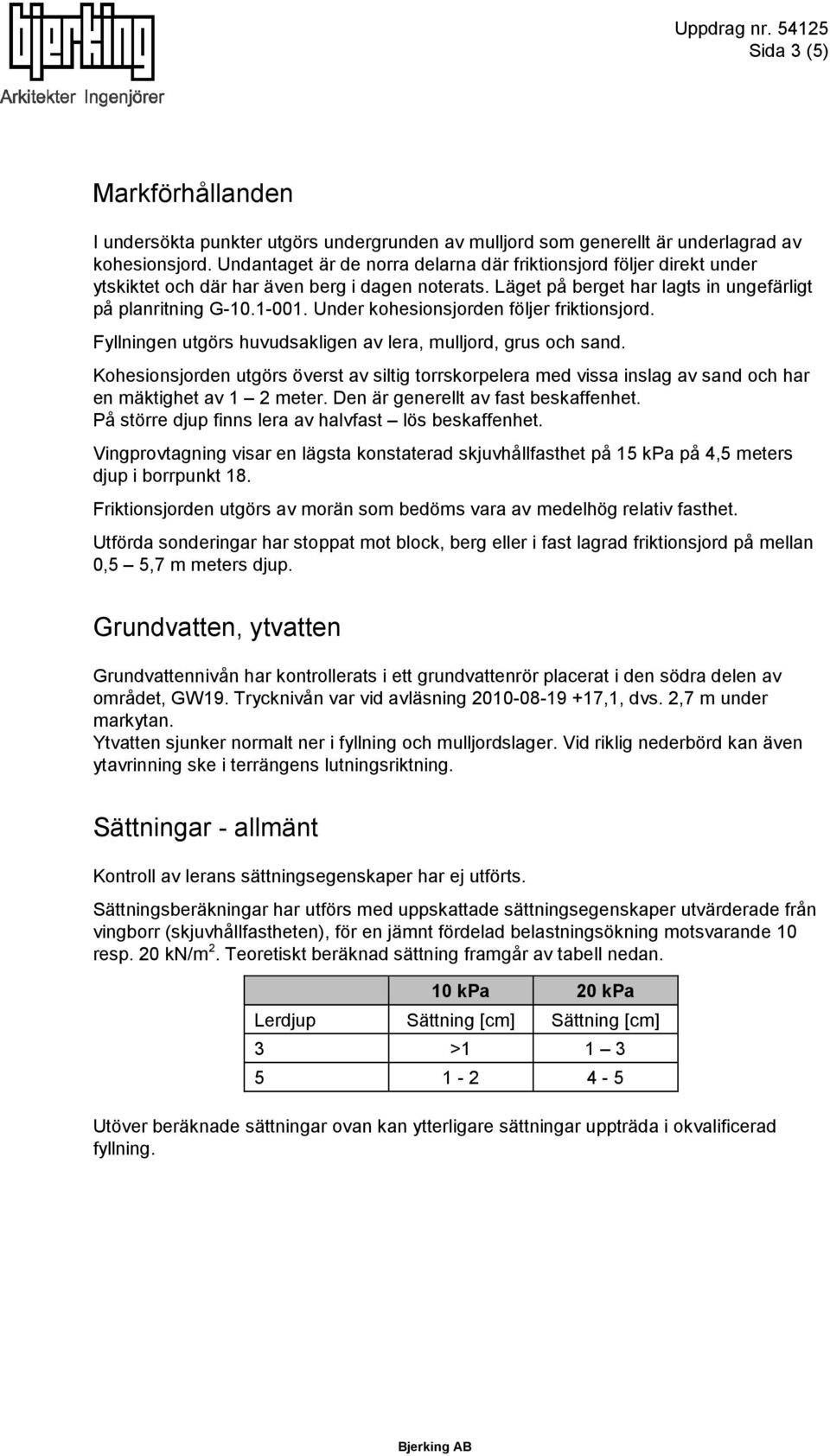

3 Sida 3 (5) Markförhållanden I undersökta punkter utgörs undergrunden av mulljord som generellt är underlagrad av kohesionsjord. Undantaget är de norra delarna där friktionsjord följer direkt under ytskiktet och där har även berg i dagen noterats. Läget på berget har lagts in ungefärligt på planritning G Under kohesionsjorden följer friktionsjord. Fyllningen utgörs huvudsakligen av lera, mulljord, grus och sand. Kohesionsjorden utgörs överst av siltig torrskorpelera med vissa inslag av sand och har en mäktighet av 1 2 meter. Den är generellt av fast beskaffenhet. På större djup finns lera av halvfast lös beskaffenhet. Vingprovtagning visar en lägsta konstaterad skjuvhållfasthet på 15 kpa på 4,5 meters djup i borrpunkt 18. Friktionsjorden utgörs av morän som bedöms vara av medelhög relativ fasthet. Utförda sonderingar har stoppat mot block, berg eller i fast lagrad friktionsjord på mellan 0,5 5,7 m meters djup. Grundvatten, ytvatten Grundvattennivån har kontrollerats i ett grundvattenrör placerat i den södra delen av området, GW19. Trycknivån var vid avläsning ,1, dvs. 2,7 m under markytan. Ytvatten sjunker normalt ner i fyllning och mulljordslager. Vid riklig nederbörd kan även ytavrinning ske i terrängens lutningsriktning. Sättningar - allmänt Kontroll av lerans sättningsegenskaper har ej utförts. Sättningsberäkningar har utförs med uppskattade sättningsegenskaper utvärderade från vingborr (skjuvhållfastheten), för en jämnt fördelad belastningsökning motsvarande 10 resp. 20 kn/m 2. Teoretiskt beräknad sättning framgår av tabell nedan. 10 kpa 20 kpa Lerdjup Sättning [cm] Sättning [cm] 3 > Utöver beräknade sättningar ovan kan ytterligare sättningar uppträda i okvalificerad fyllning. Bjerking AB

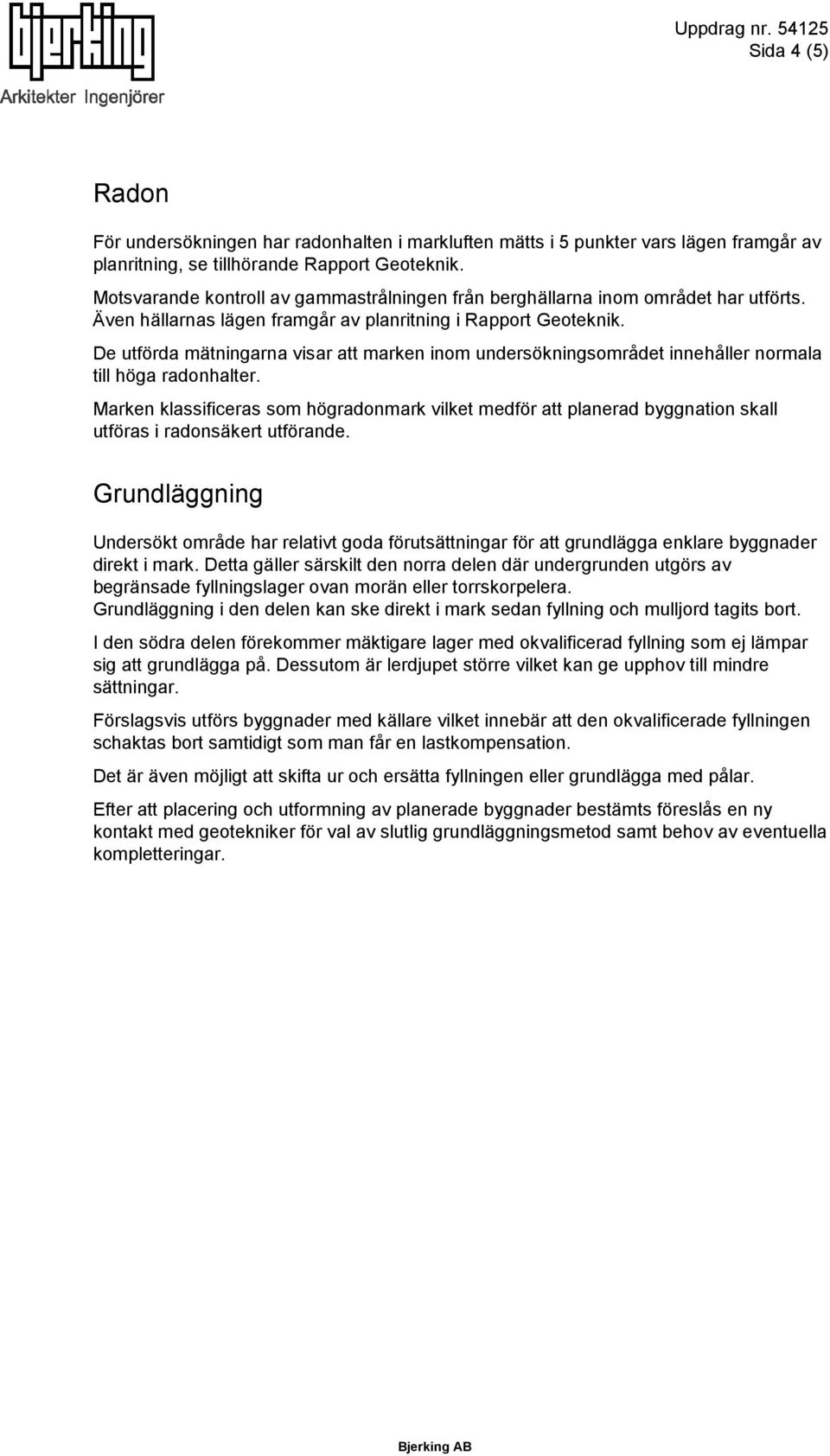

4 Sida 4 (5) Radon För undersökningen har radonhalten i markluften mätts i 5 punkter vars lägen framgår av planritning, se tillhörande Rapport Geoteknik. Motsvarande kontroll av gammastrålningen från berghällarna inom området har utförts. Även hällarnas lägen framgår av planritning i Rapport Geoteknik. De utförda mätningarna visar att marken inom undersökningsområdet innehåller normala till höga radonhalter. Marken klassificeras som högradonmark vilket medför att planerad byggnation skall utföras i radonsäkert utförande. Grundläggning Undersökt område har relativt goda förutsättningar för att grundlägga enklare byggnader direkt i mark. Detta gäller särskilt den norra delen där undergrunden utgörs av begränsade fyllningslager ovan morän eller torrskorpelera. Grundläggning i den delen kan ske direkt i mark sedan fyllning och mulljord tagits bort. I den södra delen förekommer mäktigare lager med okvalificerad fyllning som ej lämpar sig att grundlägga på. Dessutom är lerdjupet större vilket kan ge upphov till mindre sättningar. Förslagsvis utförs byggnader med källare vilket innebär att den okvalificerade fyllningen schaktas bort samtidigt som man får en lastkompensation. Det är även möjligt att skifta ur och ersätta fyllningen eller grundlägga med pålar. Efter att placering och utformning av planerade byggnader bestämts föreslås en ny kontakt med geotekniker för val av slutlig grundläggningsmetod samt behov av eventuella kompletteringar. Bjerking AB

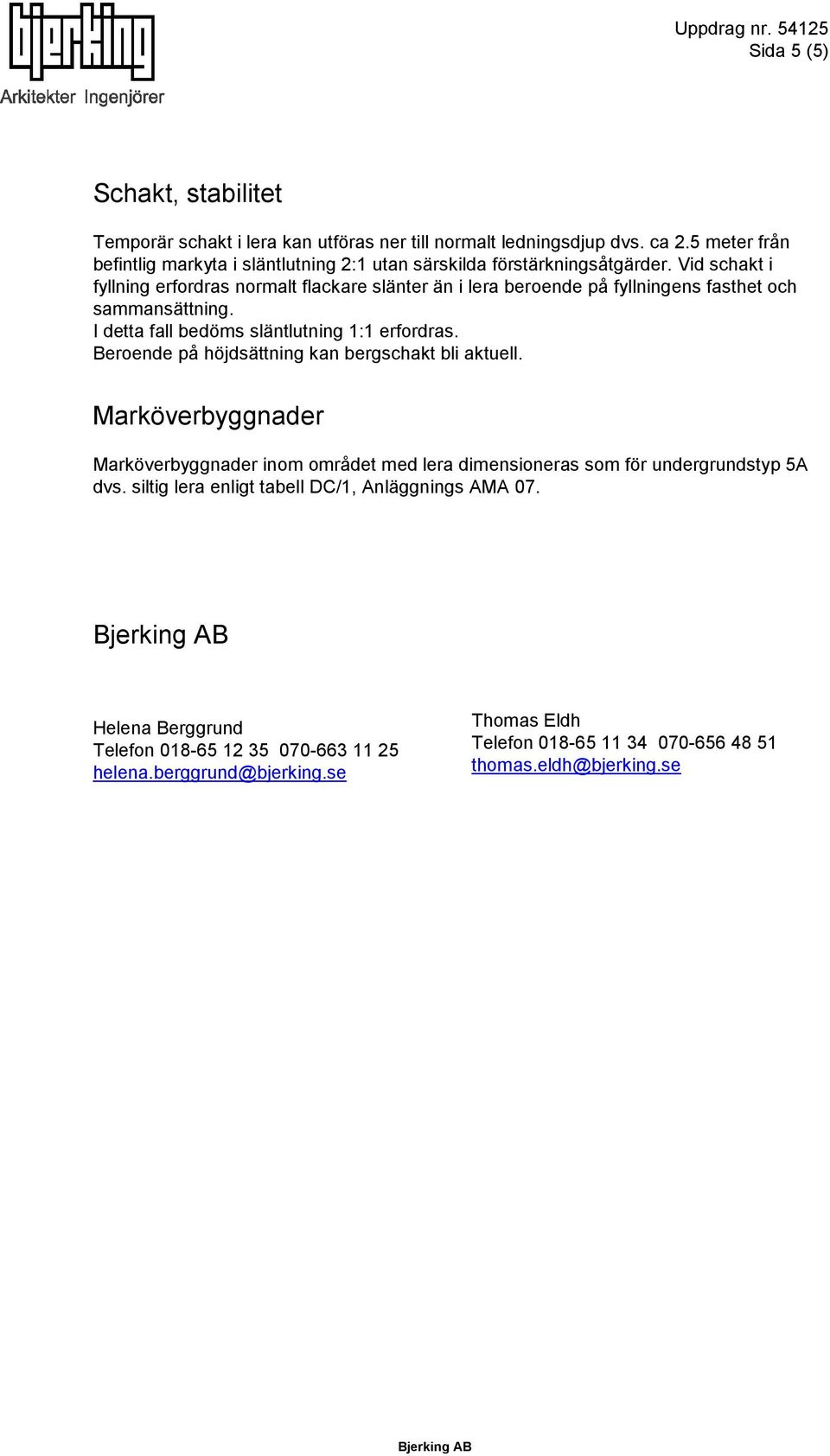

5 Sida 5 (5) Schakt, stabilitet Temporär schakt i lera kan utföras ner till normalt ledningsdjup dvs. ca 2.5 meter från befintlig markyta i släntlutning 2:1 utan särskilda förstärkningsåtgärder. Vid schakt i fyllning erfordras normalt flackare slänter än i lera beroende på fyllningens fasthet och sammansättning. I detta fall bedöms släntlutning 1:1 erfordras. Beroende på höjdsättning kan bergschakt bli aktuell. Marköverbyggnader Marköverbyggnader inom området med lera dimensioneras som för undergrundstyp 5A dvs. siltig lera enligt tabell DC/1, Anläggnings AMA 07. Bjerking AB Helena Berggrund Telefon helena.berggrund@bjerking.se Thomas Eldh Telefon thomas.eldh@bjerking.se Bjerking AB

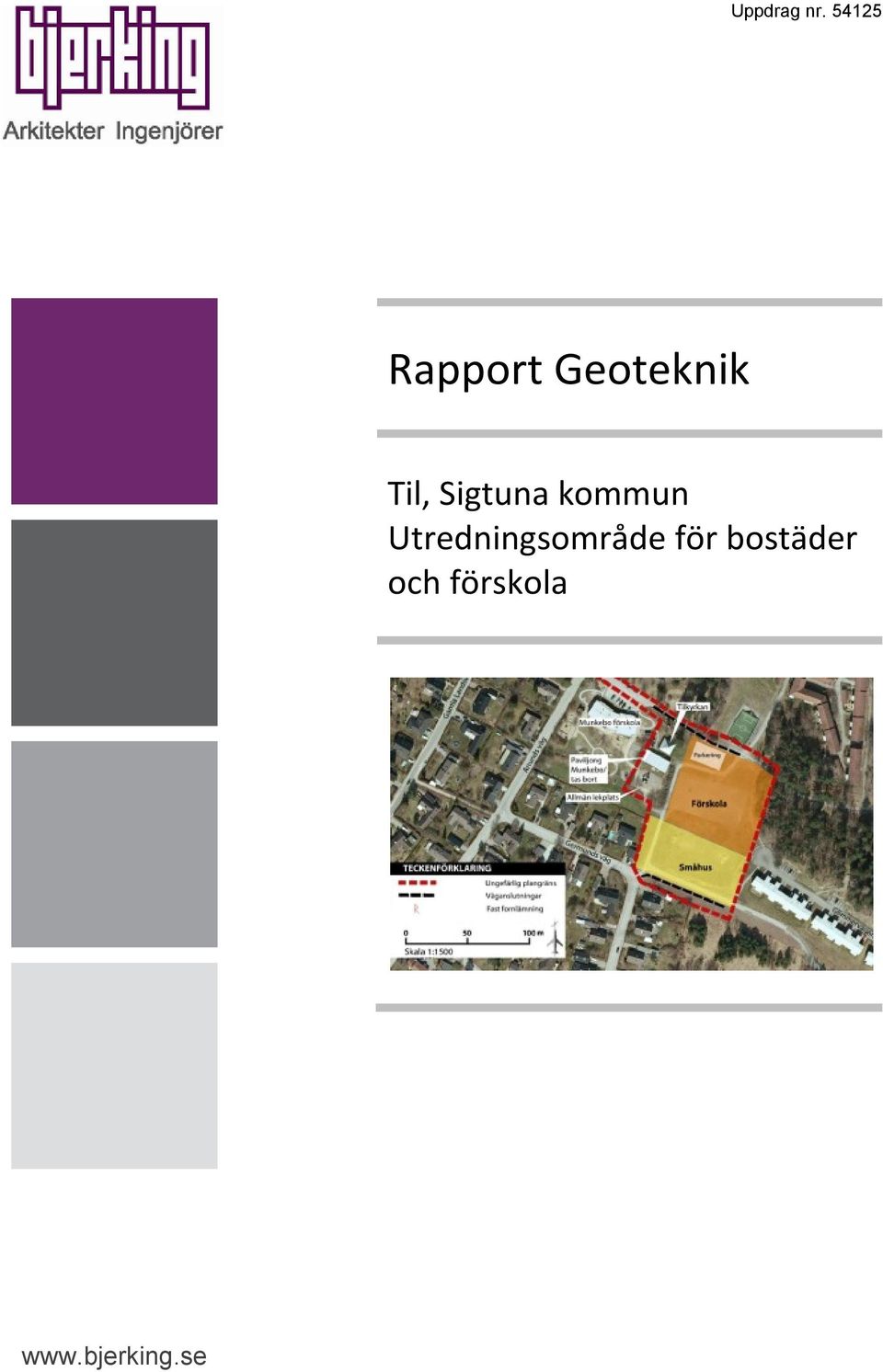

6 Rapport Geoteknik Til, Sigtuna kommun Utredningsområde för bostäder och förskola

7 Sida 2 (4) Rapport Geoteknik Uppdragsnamn Til, Sigtuna Sigtuna kommun Nytt område för bostäder mm Sigtuna Kommun Thomas Gyldberg Märsta Uppdragsgivare Sigtuna Kommun Thomas Gyldberg Vår handläggare Helena Berggrund Datum Uppdrag Översiktlig geoteknisk undersökning som underlag för planerad bebyggelse inom området Til i Sigtuna. Objektsbeskrivning översiktlig Inom området Til i östra delen av Sigtuna planeras ett nytt område med för bostäder främst villor och en ny förskola. Som underlag för fortsatt planering önskas en inledande geoteknisk undersökning för att belysa förutsättningarna för byggande i området. Området är drygt 1 hektar och ligger strax sydost om Tilkyrkan. Underlag för undersökningen Primärblad Digitalt kartunderlag Kartunderlag för de ledningsdragande verken Utförda fältarbeten Mät Utsättning av sonderingspunkter och inmätning av området har utförts av mätansvarig Joel Kvist med GNSS Trimble R8 samt Totalstation Trimble S6. Höjdbestämning har utförts utifrån fix 876, +21,756. Höjdsystem RH 00 Koordinatsystem Sweref 99 18,00 Bjerking AB Box Uppsala Telefon Fax Org.nr F-skattebevis

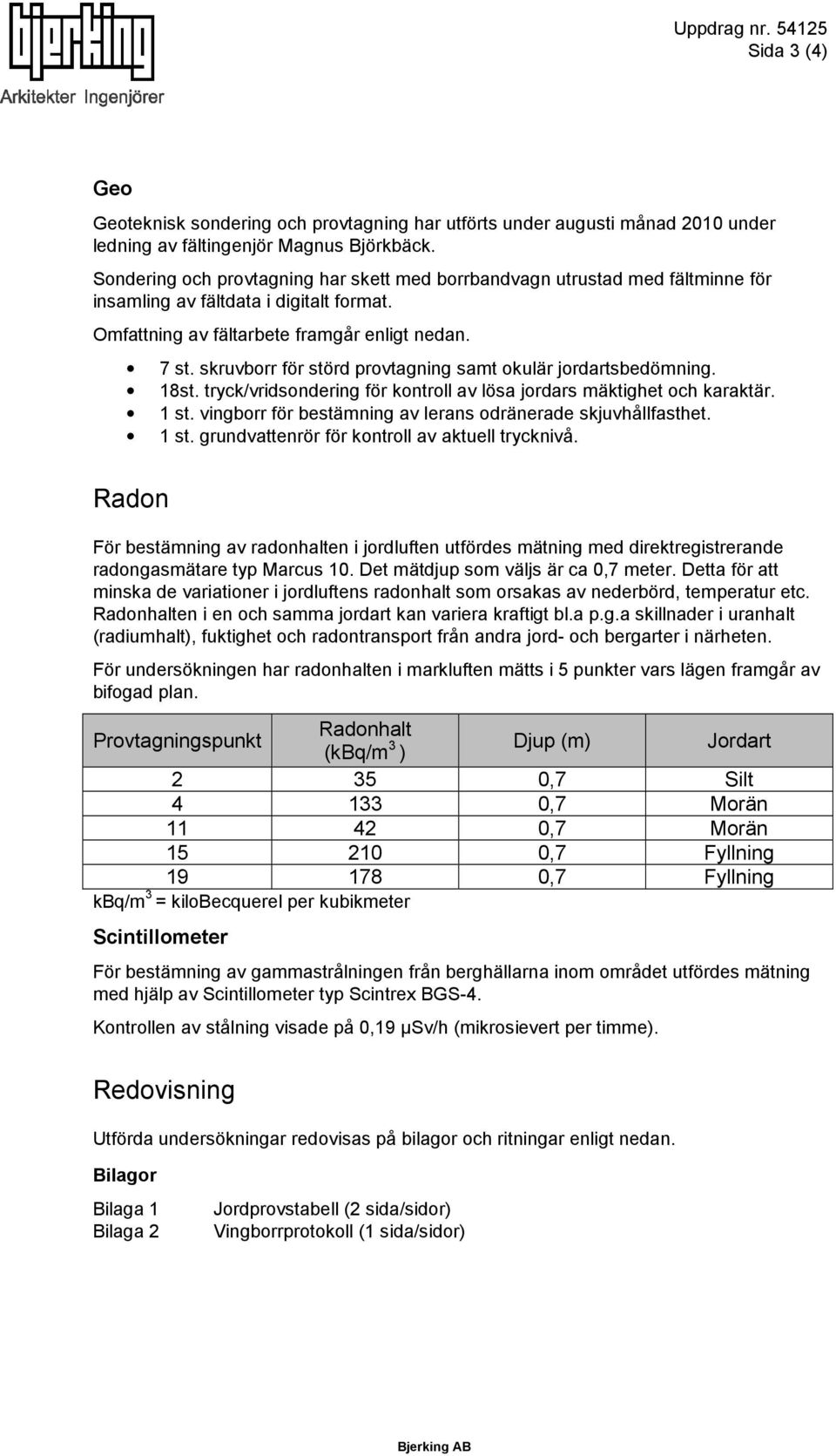

8 Sida 3 (4) Geo Geoteknisk sondering och provtagning har utförts under augusti månad 2010 under ledning av fältingenjör Magnus Björkbäck. Sondering och provtagning har skett med borrbandvagn utrustad med fältminne för insamling av fältdata i digitalt format. Omfattning av fältarbete framgår enligt nedan. 7 st. skruvborr för störd provtagning samt okulär jordartsbedömning. 18st. tryck/vridsondering för kontroll av lösa jordars mäktighet och karaktär. 1 st. vingborr för bestämning av lerans odränerade skjuvhållfasthet. 1 st. grundvattenrör för kontroll av aktuell trycknivå. Radon För bestämning av radonhalten i jordluften utfördes mätning med direktregistrerande radongasmätare typ Marcus 10. Det mätdjup som väljs är ca 0,7 meter. Detta för att minska de variationer i jordluftens radonhalt som orsakas av nederbörd, temperatur etc. Radonhalten i en och samma jordart kan variera kraftigt bl.a p.g.a skillnader i uranhalt (radiumhalt), fuktighet och radontransport från andra jord- och bergarter i närheten. För undersökningen har radonhalten i markluften mätts i 5 punkter vars lägen framgår av bifogad plan. Provtagningspunkt Radonhalt (kbq/m 3 ) Djup (m) Jordart ,7 Silt ,7 Morän ,7 Morän ,7 Fyllning ,7 Fyllning kbq/m 3 = kilobecquerel per kubikmeter Scintillometer För bestämning av gammastrålningen från berghällarna inom området utfördes mätning med hjälp av Scintillometer typ Scintrex BGS-4. Kontrollen av stålning visade på 0,19 µsv/h (mikrosievert per timme). Redovisning Utförda undersökningar redovisas på bilagor och ritningar enligt nedan. Bilagor Bilaga 1 Bilaga 2 Jordprovstabell (2 sida/sidor) Vingborrprotokoll (1 sida/sidor) Bjerking AB

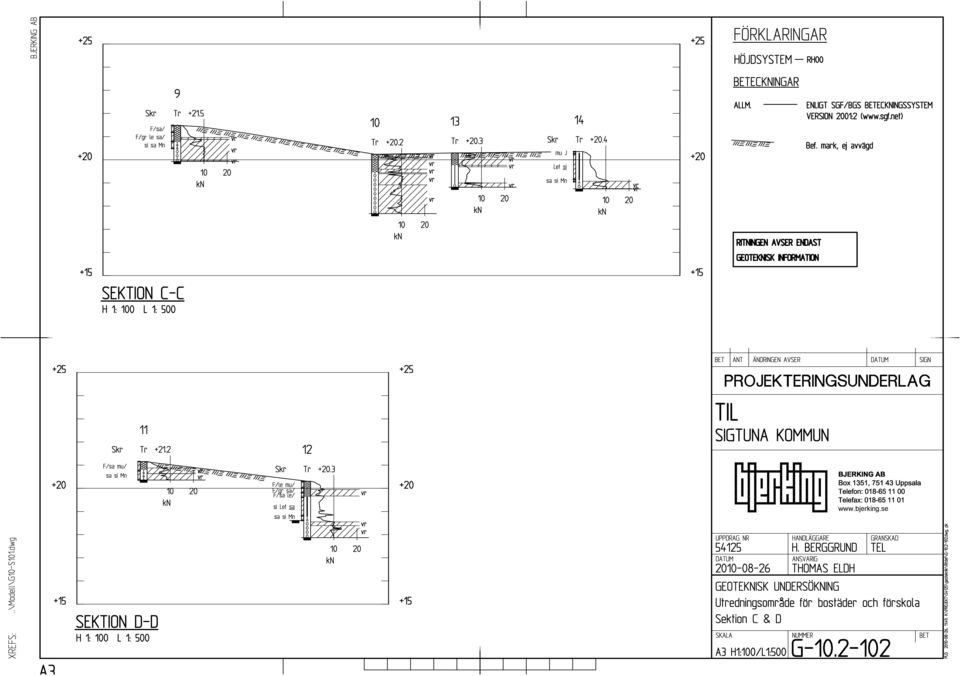

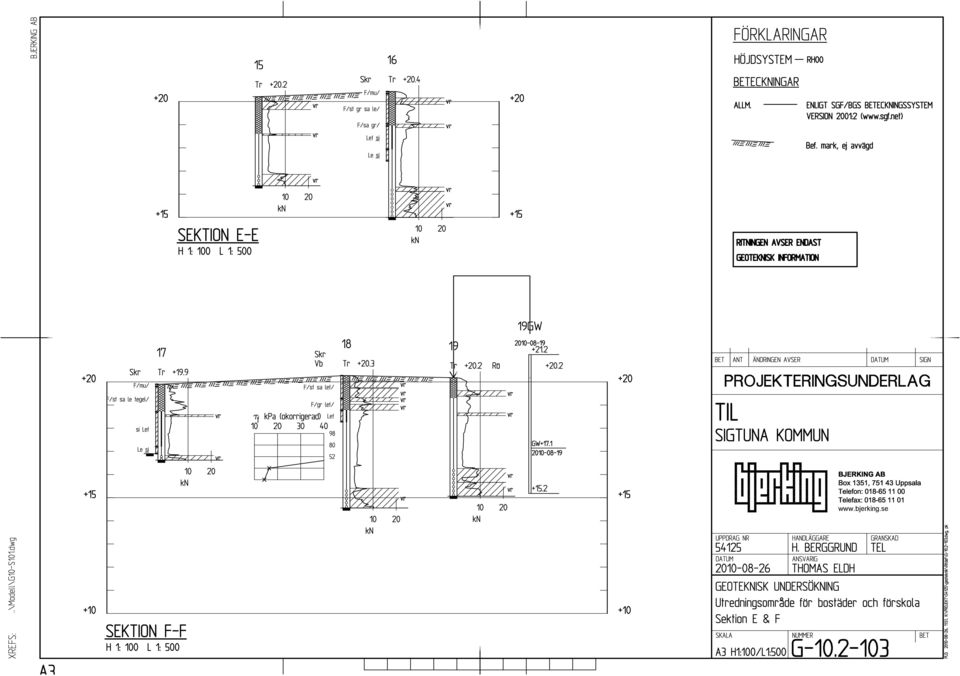

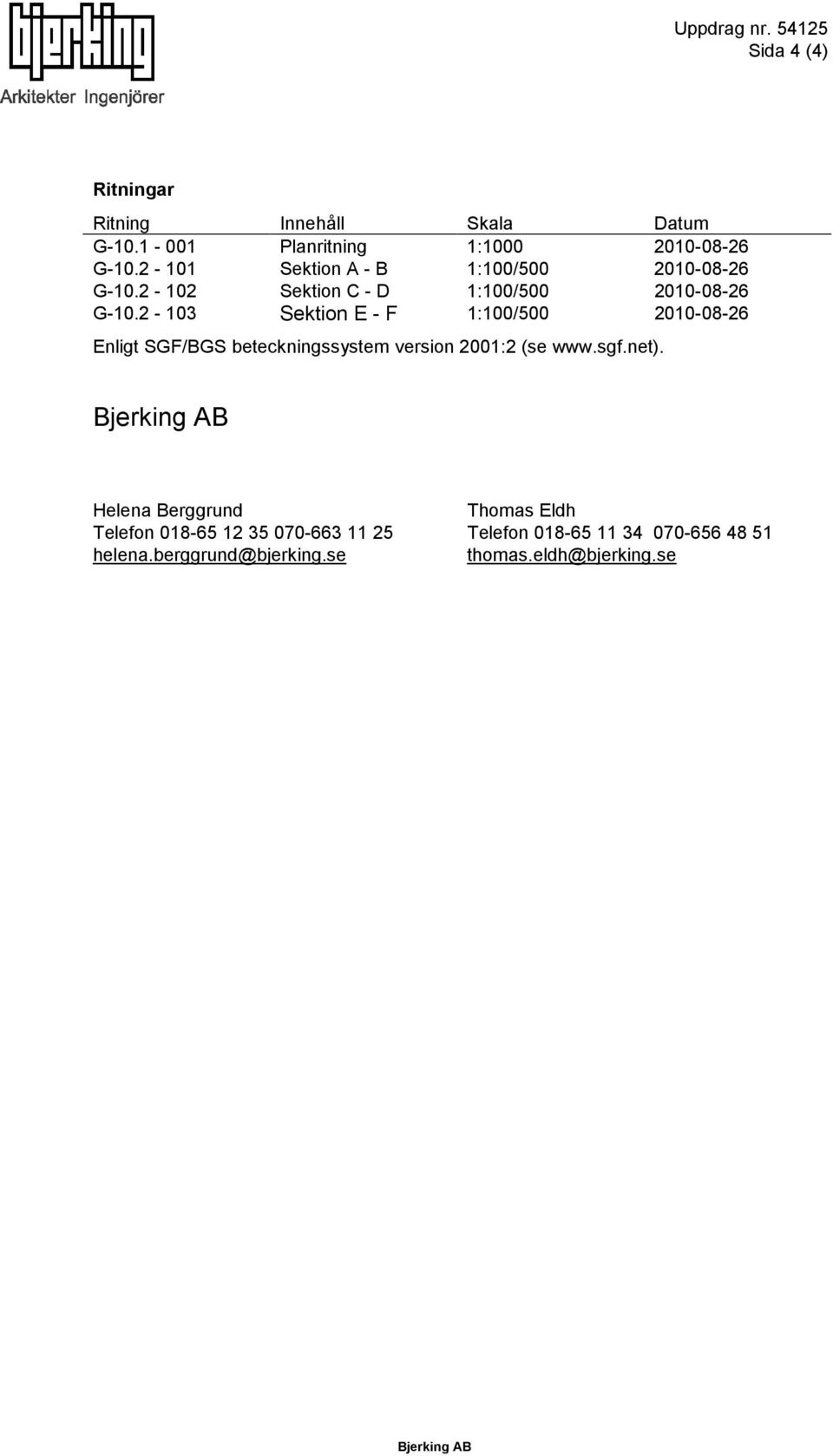

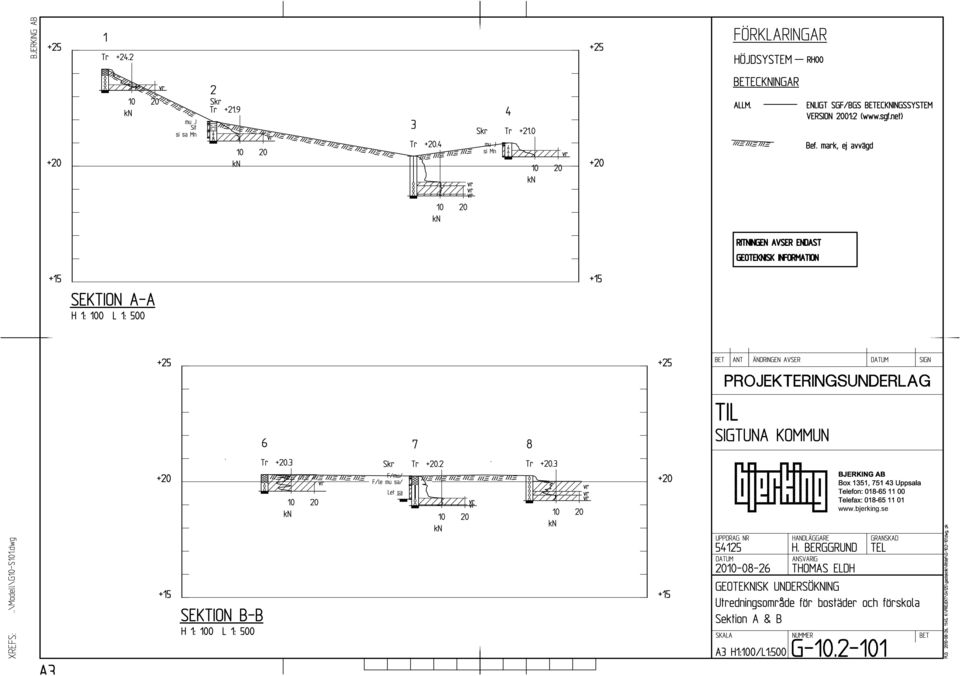

9 Sida 4 (4) Ritningar Ritning Innehåll Skala Datum G Planritning 1: G Sektion A - B 1:100/ G Sektion C - D 1:100/ G Sektion E - F 1:100/ Enligt SGF/BGS beteckningssystem version 2001:2 (se Bjerking AB Helena Berggrund Telefon helena.berggrund@bjerking.se Thomas Eldh Telefon thomas.eldh@bjerking.se Bjerking AB

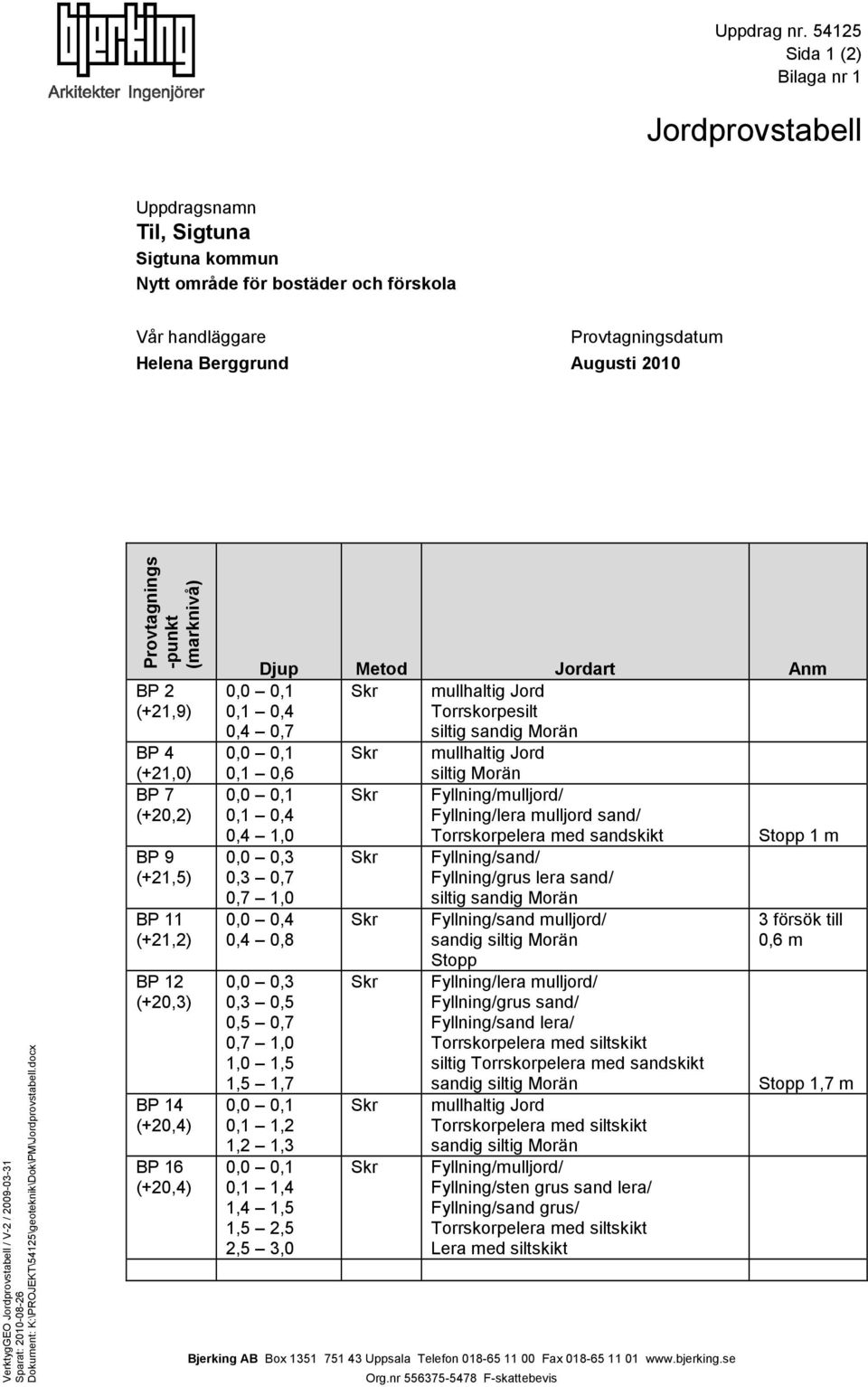

10 Sida 1 (2) Bilaga nr 1 Jordprovstabell Uppdragsnamn Til, Sigtuna Sigtuna kommun Nytt område för bostäder och förskola Vår handläggare Helena Berggrund Provtagningsdatum Augusti 2010 VerktygGEO Jordprovstabell / V-2 / Sparat: Dokument: K:\PROJEKT\54125\geoteknik\Dok\PM\Jordprovstabell.docx Provtagnings -punkt (marknivå) BP 2 (+21,9) BP 4 (+21,0) BP 7 (+20,2) BP 9 (+21,5) BP 11 (+21,2) BP 12 (+20,3) BP 14 (+20,4) BP 16 (+20,4) Djup Metod Jordart Anm 0,0 0,1 Skr mullhaltig Jord 0,1 0,4 Torrskorpesilt 0,4 0,7 siltig sandig Morän 0,0 0,1 Skr mullhaltig Jord 0,1 0,6 0,0 0,1 0,1 0,4 0,4 1,0 0,0 0,3 0,3 0,7 0,7 1,0 0,0 0,4 0,4 0,8 0,0 0,3 0,3 0,5 0,5 0,7 0,7 1,0 1,0 1,5 1,5 1,7 0,0 0,1 0,1 1,2 1,2 1,3 0,0 0,1 0,1 1,4 1,4 1,5 1,5 2,5 2,5 3,0 Skr Skr Skr Skr Skr Skr siltig Morän Fyllning/mulljord/ Fyllning/lera mulljord sand/ Torrskorpelera med sandskikt Fyllning/sand/ Fyllning/grus lera sand/ siltig sandig Morän Fyllning/sand mulljord/ sandig siltig Morän Stopp Fyllning/lera mulljord/ Fyllning/grus sand/ Fyllning/sand lera/ Torrskorpelera med siltskikt siltig Torrskorpelera med sandskikt sandig siltig Morän mullhaltig Jord Torrskorpelera med siltskikt sandig siltig Morän Fyllning/mulljord/ Fyllning/sten grus sand lera/ Fyllning/sand grus/ Torrskorpelera med siltskikt Lera med siltskikt Bjerking AB Box Uppsala Telefon Fax Org.nr F-skattebevis Stopp 1 m 3 försök till 0,6 m Stopp 1,7 m

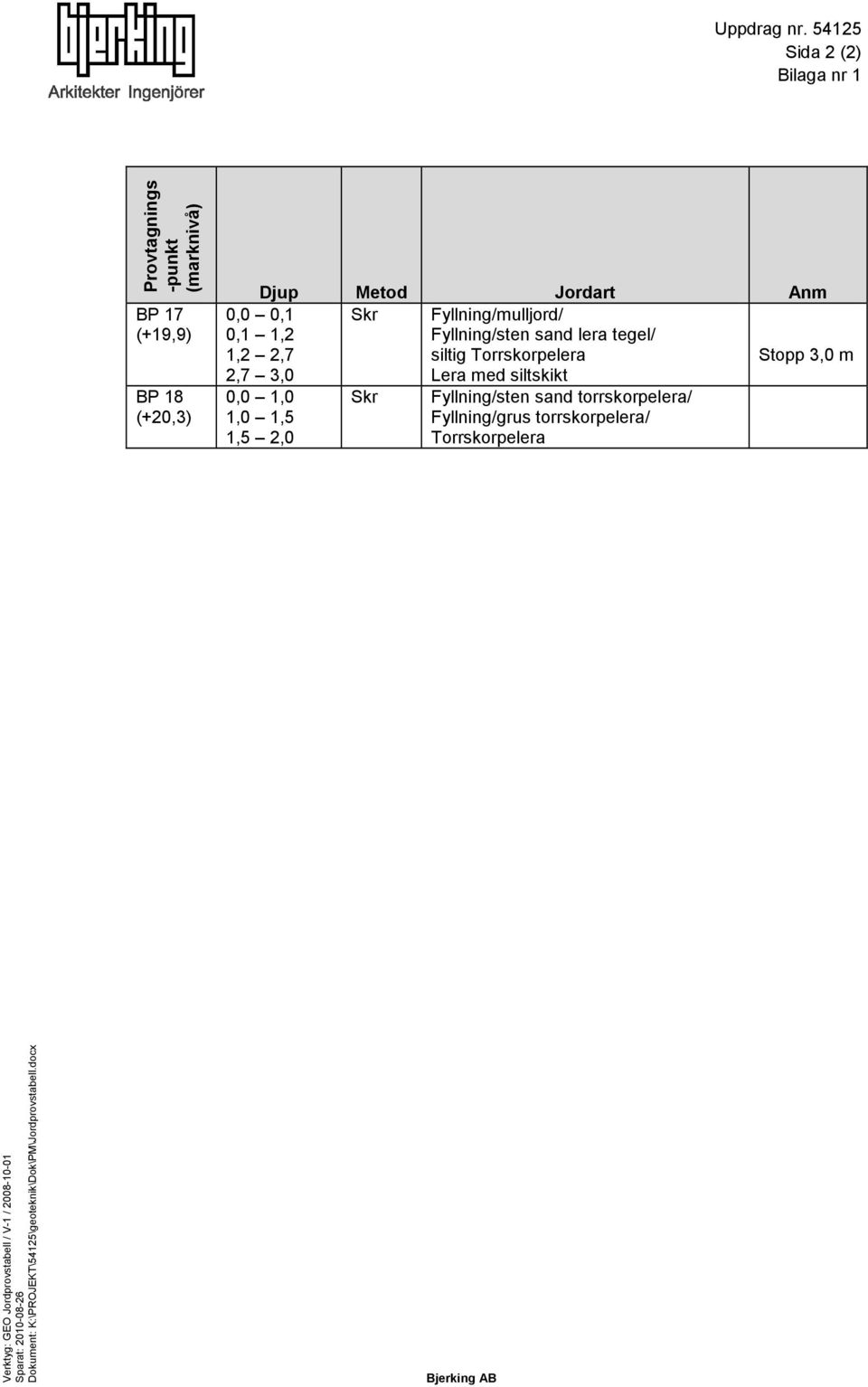

11 Sida 2 (2) Bilaga nr 1 Provtagnings -punkt (marknivå) BP 17 (+19,9) BP 18 (+20,3) Djup Metod Jordart Anm Skr Fyllning/mulljord/ Fyllning/sten sand lera tegel/ siltig Torrskorpelera Stopp 3,0 m Lera med siltskikt Skr Fyllning/sten sand torrskorpelera/ Fyllning/grus torrskorpelera/ Torrskorpelera 0,0 0,1 0,1 1,2 1,2 2,7 2,7 3,0 0,0 1,0 1,0 1,5 1,5 2,0 Verktyg: GEO Jordprovstabell / V-1 / Sparat: Dokument: K:\PROJEKT\54125\geoteknik\Dok\PM\Jordprovstabell.docx Bjerking AB

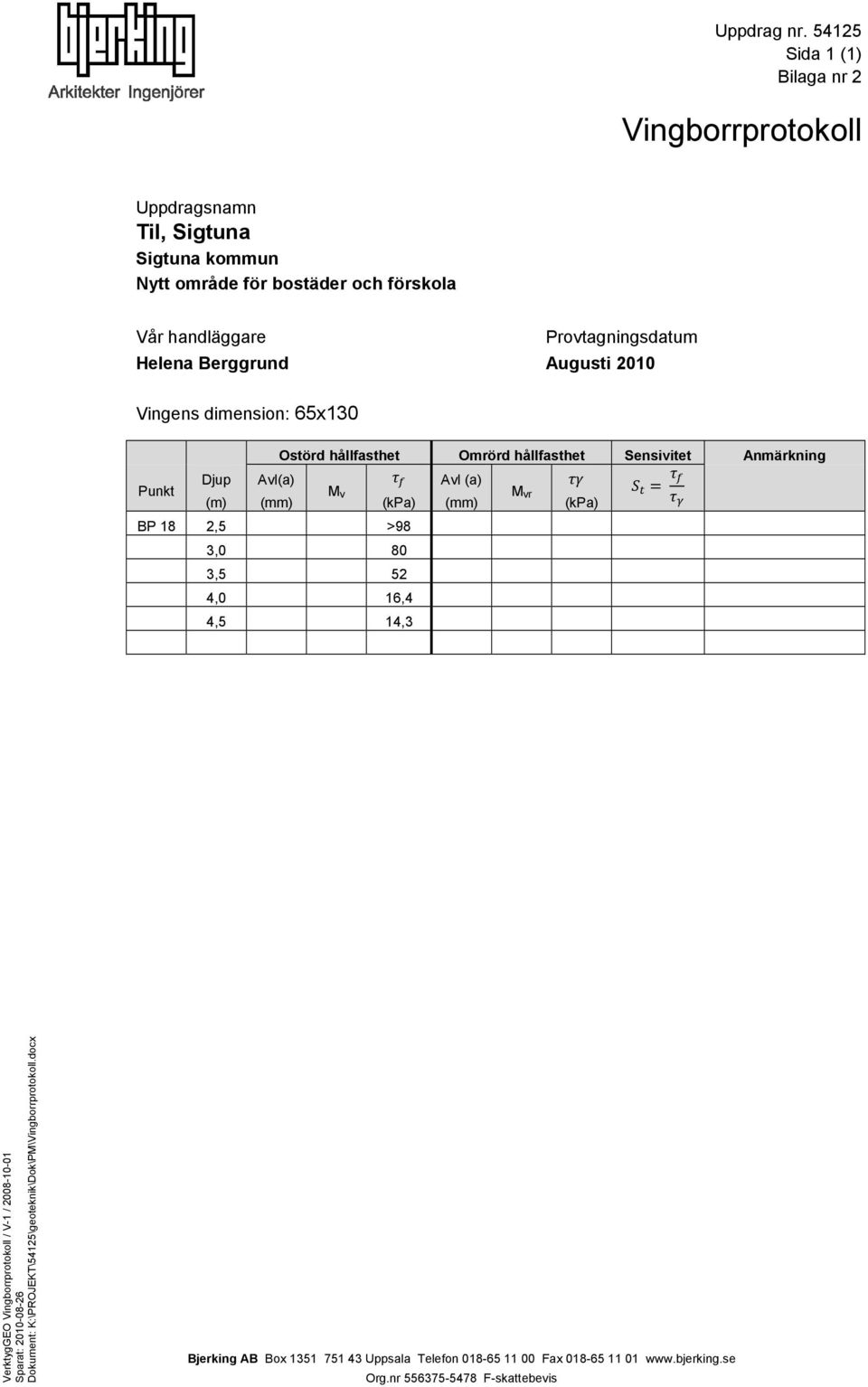

12 Sida 1 (1) Bilaga nr 2 Vingborrprotokoll Uppdragsnamn Til, Sigtuna Sigtuna kommun Nytt område för bostäder och förskola Vår handläggare Helena Berggrund Provtagningsdatum Augusti 2010 Vingens dimension: 65x130 Punkt Djup (m) Ostörd hållfasthet Omrörd hållfasthet Sensivitet Anmärkning Avl(a) Avl (a) M v M vr (mm) (kpa) (mm) (kpa) BP 18 2,5 >98 3,0 80 3,5 52 4,0 16,4 4,5 14,3 VerktygGEO Vingborrprotokoll / V-1 / Sparat: Dokument: K:\PROJEKT\54125\geoteknik\Dok\PM\Vingborrprotokoll.docx Bjerking AB Box Uppsala Telefon Fax Org.nr F-skattebevis

13 µ µ
