1 PM Geoteknik MUNKEDALS KOMMUN Geoteknisk utredning för Detaljplan, Hällevadsholm Göteborg

2 Munkedals Kommun Geoteknisk utredning för Detaljplan, Hällevadsholm PM Geoteknik Datum Uppdragsnummer Utgåva/Status Slutrapport ANGERVALL MALIN ANGERVALL MALIN, OLSSON ELISABETH DREIFALDT MARTIN Uppdragsledare Handläggare Granskare Ramböll Sverige AB Box 5343, Vädursgatan Göteborg Telefon Fax Unr Organisationsnummer

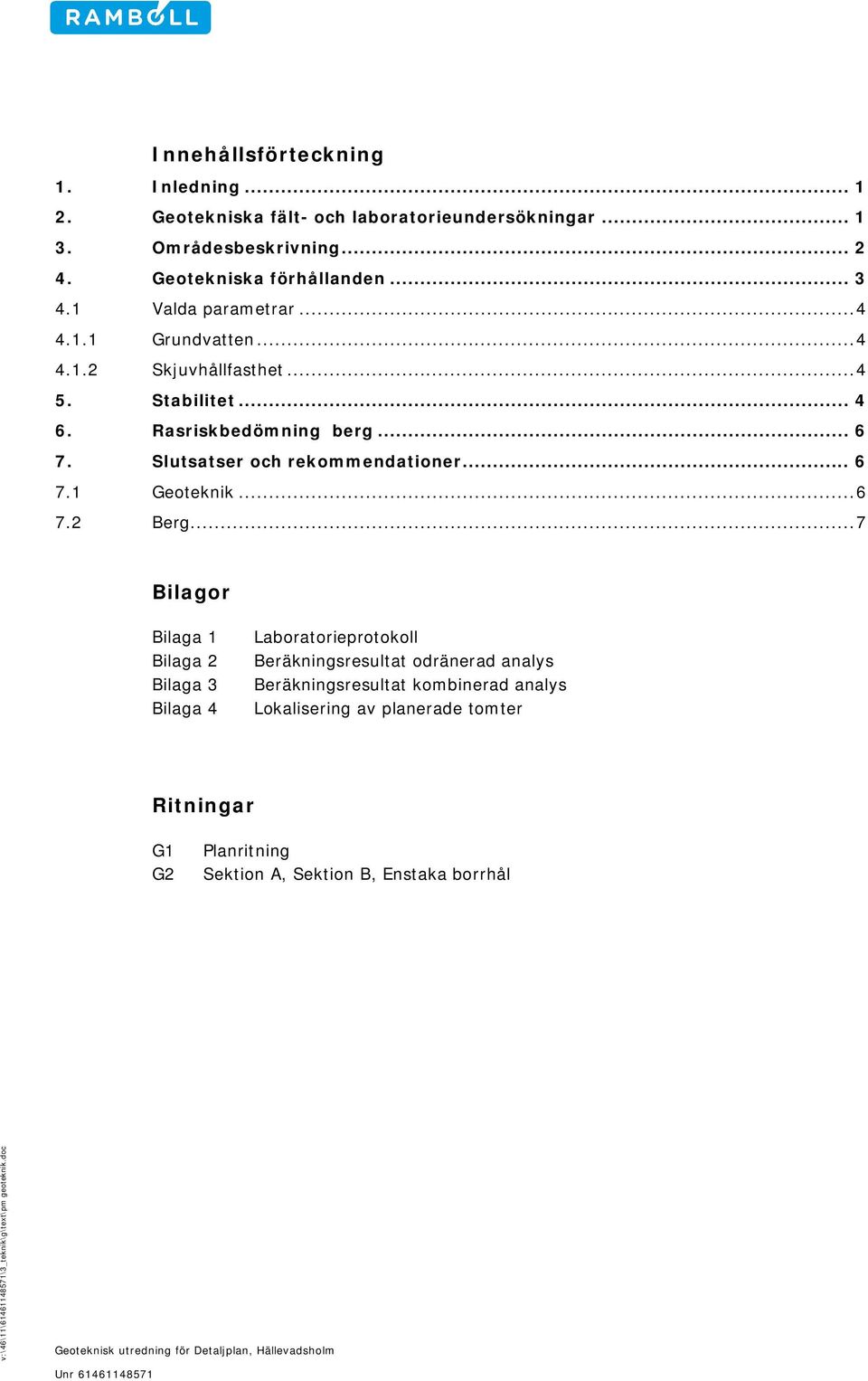

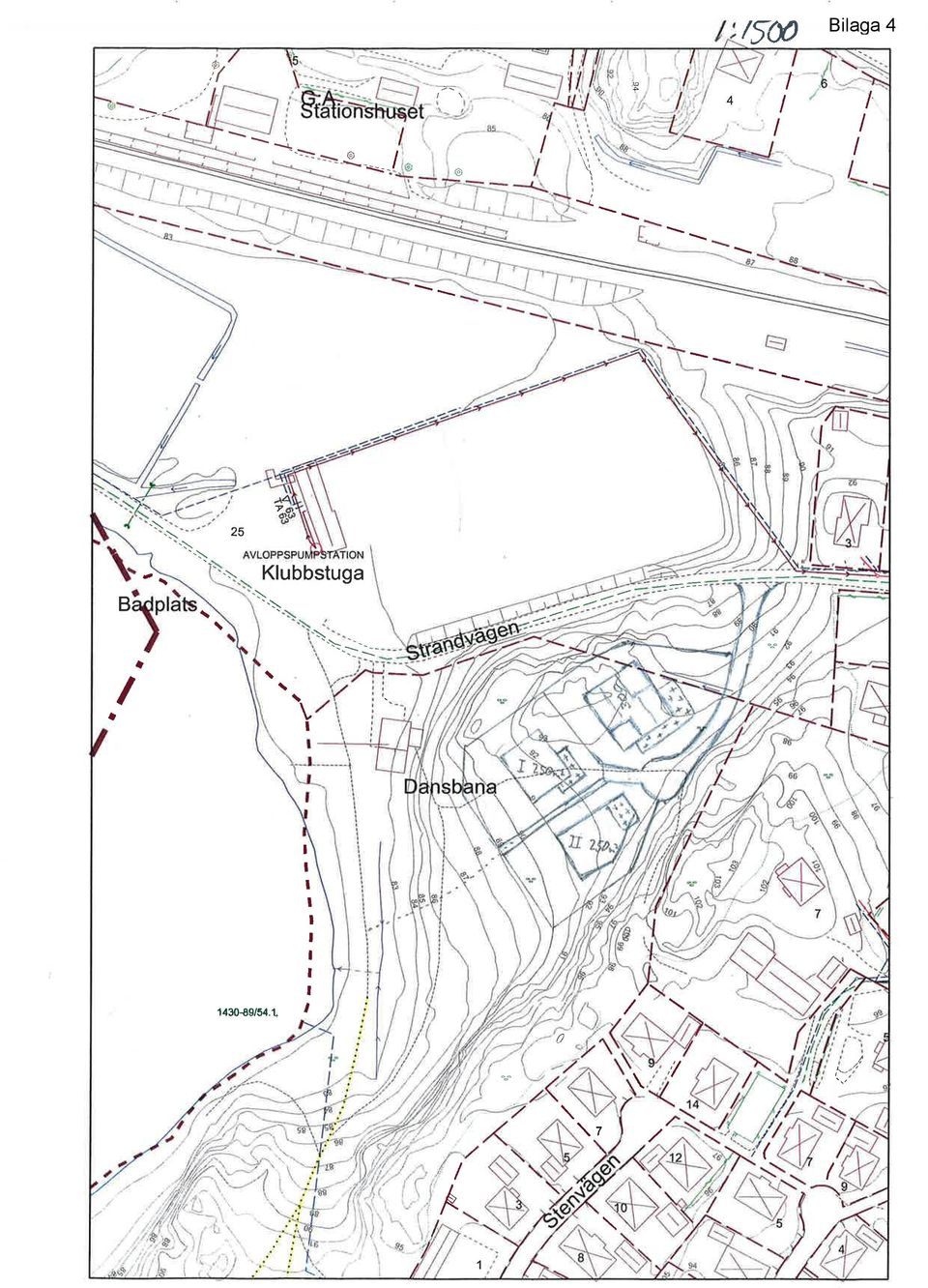

3 Innehållsförteckning 1. Inledning Geotekniska fält- och laboratorieundersökningar Områdesbeskrivning Geotekniska förhållanden Valda parametrar Grundvatten Skjuvhållfasthet Stabilitet Rasriskbedömning berg Slutsatser och rekommendationer Geoteknik Berg... 7 Bilagor Bilaga 1 Bilaga 2 Bilaga 3 Bilaga 4 Laboratorieprotokoll Beräkningsresultat odränerad analys Beräkningsresultat kombinerad analys Lokalisering av planerade tomter Ritningar G1 G2 Planritning Sektion A, Sektion B, Enstaka borrhål v:\46\11\ \3_teknik\g\text\pm geoteknik.doc Geoteknisk utredning för Detaljplan, Hällevadsholm Unr

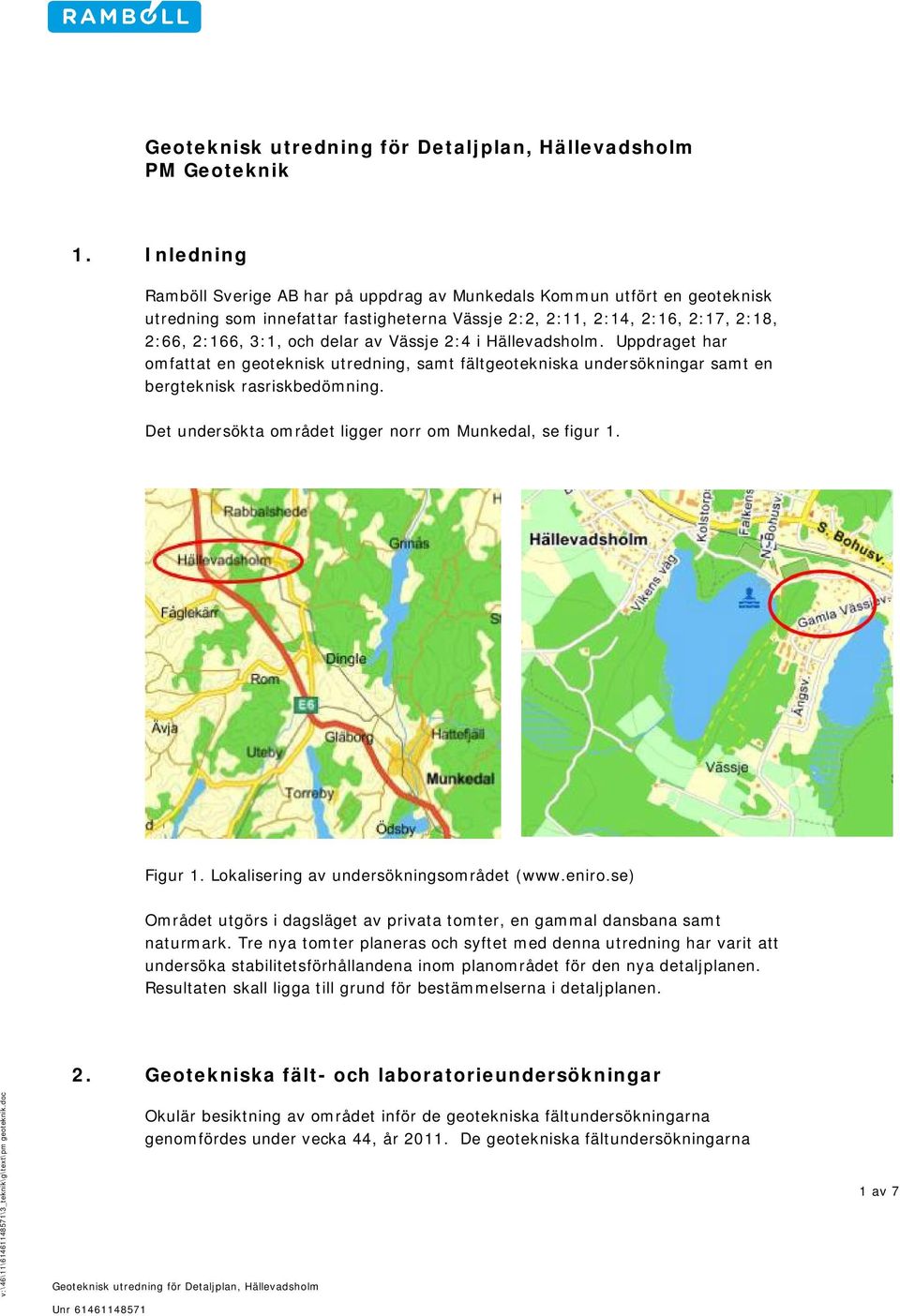

4 Geoteknisk utredning för Detaljplan, Hällevadsholm PM Geoteknik 1. Inledning Ramböll Sverige AB har på uppdrag av Munkedals Kommun utfört en geoteknisk utredning som innefattar fastigheterna Vässje 2:2, 2:11, 2:14, 2:16, 2:17, 2:18, 2:66, 2:166, 3:1, och delar av Vässje 2:4 i Hällevadsholm. Uppdraget har omfattat en geoteknisk utredning, samt fältgeotekniska undersökningar samt en bergteknisk rasriskbedömning. Det undersökta området ligger norr om Munkedal, se figur 1. Figur 1. Lokalisering av undersökningsområdet ( Området utgörs i dagsläget av privata tomter, en gammal dansbana samt naturmark. Tre nya tomter planeras och syftet med denna utredning har varit att undersöka stabilitetsförhållandena inom planområdet för den nya detaljplanen. Resultaten skall ligga till grund för bestämmelserna i detaljplanen. v:\46\11\ \3_teknik\g\text\pm geoteknik.doc 2. Geotekniska fält- och laboratorieundersökningar Geoteknisk utredning för Detaljplan, Hällevadsholm Unr Okulär besiktning av området inför de geotekniska fältundersökningarna genomfördes under vecka 44, år De geotekniska fältundersökningarna 1 av 7

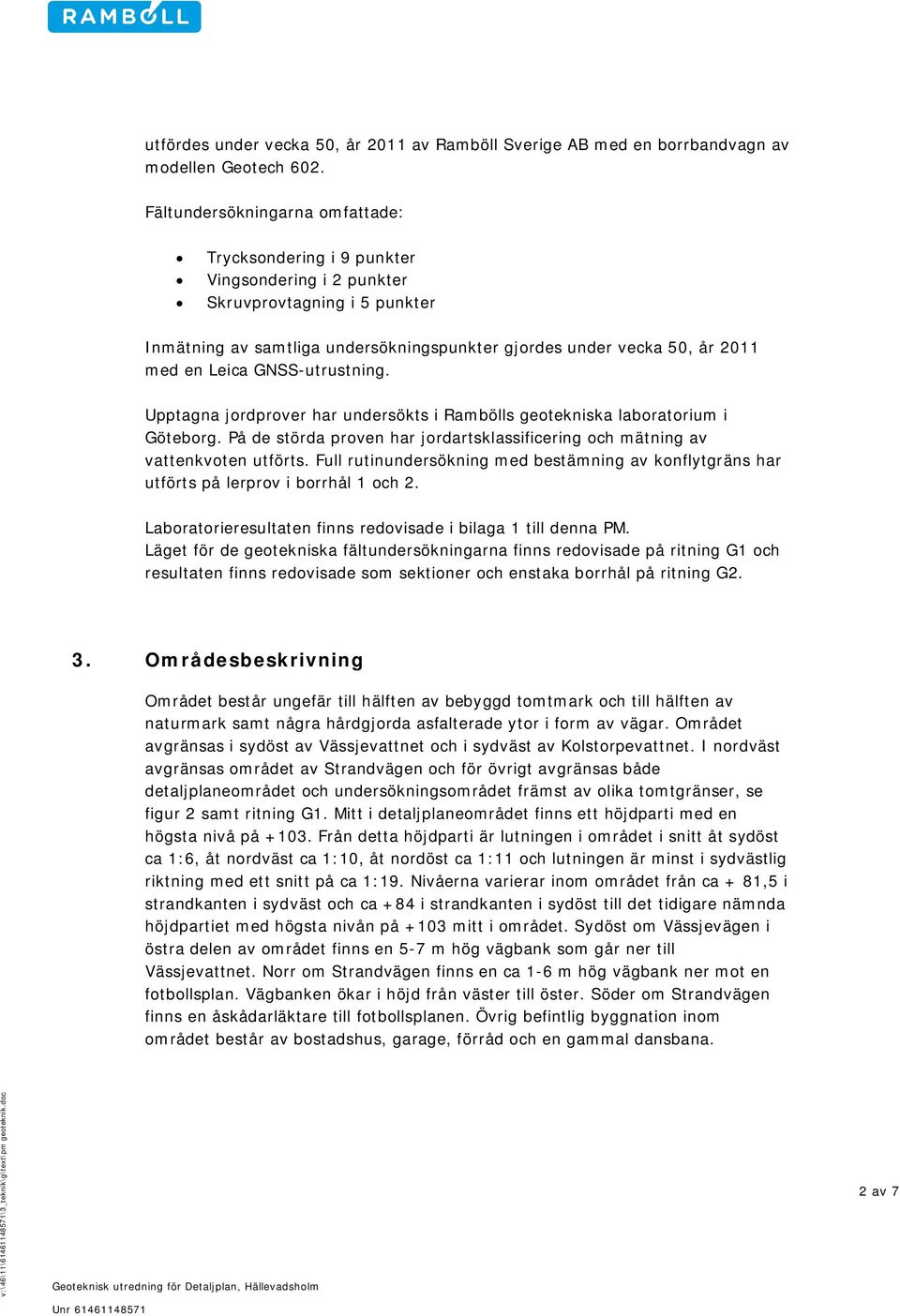

5 utfördes under vecka 50, år 2011 av Ramböll Sverige AB med en borrbandvagn av modellen Geotech 602. Fältundersökningarna omfattade: Trycksondering i 9 punkter Vingsondering i 2 punkter Skruvprovtagning i 5 punkter Inmätning av samtliga undersökningspunkter gjordes under vecka 50, år 2011 med en Leica GNSS-utrustning. Upptagna jordprover har undersökts i Rambölls geotekniska laboratorium i Göteborg. På de störda proven har jordartsklassificering och mätning av vattenkvoten utförts. Full rutinundersökning med bestämning av konflytgräns har utförts på lerprov i borrhål 1 och 2. Laboratorieresultaten finns redovisade i bilaga 1 till denna PM. Läget för de geotekniska fältundersökningarna finns redovisade på ritning G1 och resultaten finns redovisade som sektioner och enstaka borrhål på ritning G2. 3. Områdesbeskrivning Området består ungefär till hälften av bebyggd tomtmark och till hälften av naturmark samt några hårdgjorda asfalterade ytor i form av vägar. Området avgränsas i sydöst av Vässjevattnet och i sydväst av Kolstorpevattnet. I nordväst avgränsas området av Strandvägen och för övrigt avgränsas både detaljplaneområdet och undersökningsområdet främst av olika tomtgränser, se figur 2 samt ritning G1. Mitt i detaljplaneområdet finns ett höjdparti med en högsta nivå på Från detta höjdparti är lutningen i området i snitt åt sydöst ca 1:6, åt nordväst ca 1:10, åt nordöst ca 1:11 och lutningen är minst i sydvästlig riktning med ett snitt på ca 1:19. Nivåerna varierar inom området från ca + 81,5 i strandkanten i sydväst och ca +84 i strandkanten i sydöst till det tidigare nämnda höjdpartiet med högsta nivån på +103 mitt i området. Sydöst om Vässjevägen i östra delen av området finns en 5-7 m hög vägbank som går ner till Vässjevattnet. Norr om Strandvägen finns en ca 1-6 m hög vägbank ner mot en fotbollsplan. Vägbanken ökar i höjd från väster till öster. Söder om Strandvägen finns en åskådarläktare till fotbollsplanen. Övrig befintlig byggnation inom området består av bostadshus, garage, förråd och en gammal dansbana. v:\46\11\ \3_teknik\g\text\pm geoteknik.doc Geoteknisk utredning för Detaljplan, Hällevadsholm Unr av 7

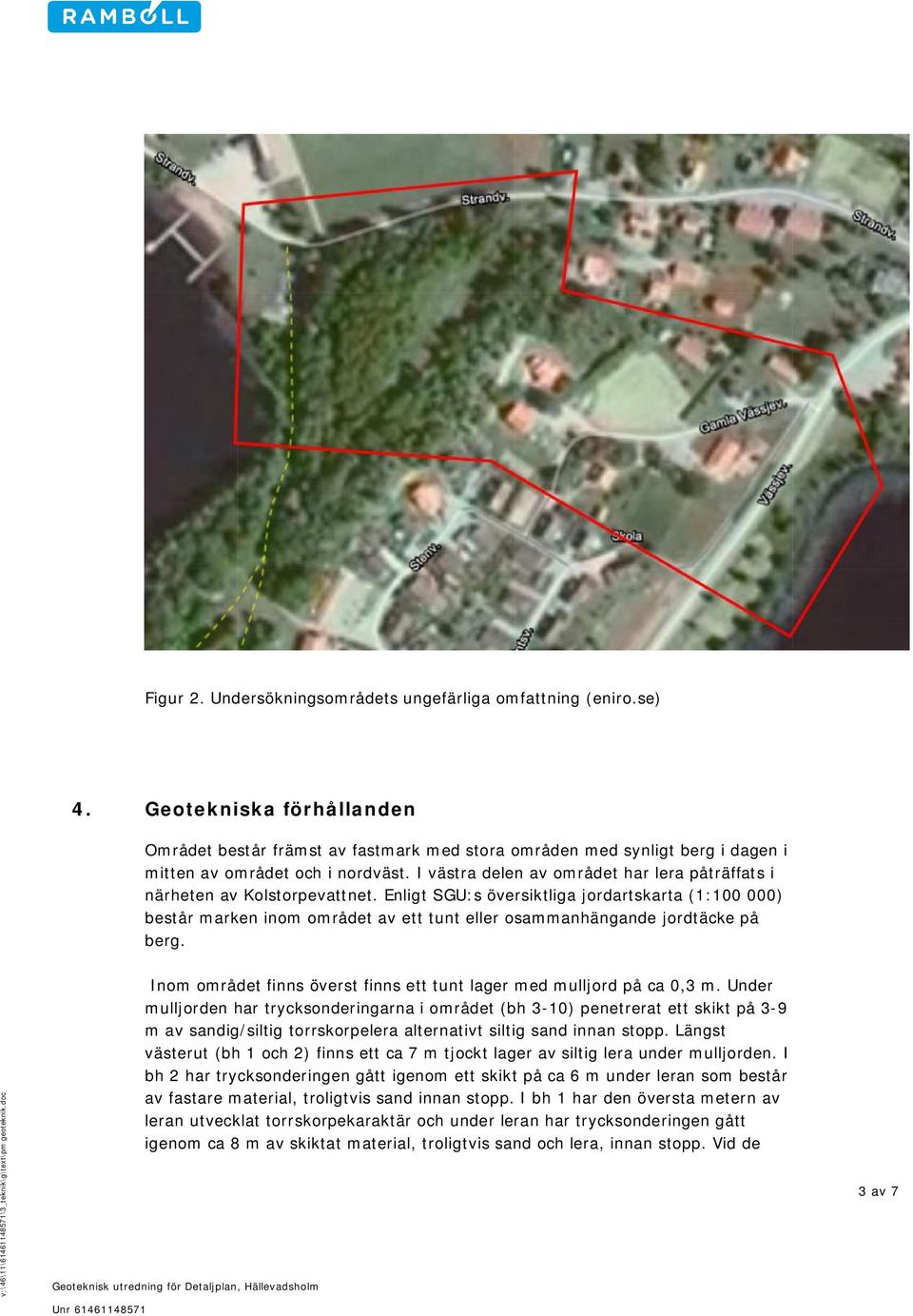

6 Figur 2. Undersökningsområdets ungefärliga omfattning (eniro.se) 4. Geotekniska förhållanden Området består främst av fastmark med stora områden med synligt berg i dagen i mitten av området och i nordväst. I västra delen av området har lera påträffats i närheten av Kolstorpevattnet. Enligt SGU:s översiktliga jordartskarta (1: ) består marken inom området av ett tunt eller osammanhängande jordtäcke på berg. v:\46\11\ \3_teknik\g\text\pm geoteknik.doc Geoteknisk utredning för Detaljplan, Hällevadsholm Unr Inom området finns överst finns ett tunt lager med mulljord på ca 0,3 m. Under mulljorden har trycksonderingarna i området (bh 3-10) penetrerat ett skikt på 3-9 m av sandig/siltig torrskorpelera alternativt siltig sand innan stopp. Längst västerut (bh 1 och 2) finns ett ca 7 m tjockt lager av siltig lera under mulljorden. I bh 2 har trycksonderingen gått igenom ett skikt på ca 6 m under leran som består av fastare material, troligtvis sand innan stopp. I bh 1 har den översta metern av leran utvecklat torrskorpekaraktär och under leran har trycksonderingen gått igenom ca 8 m av skiktat material, troligtvis sand och lera, innan stopp. Vid de 3 av 7

7 geotekniska fältundersökningarna uppmättes djupet till botten i en punkt ca 10 m från strandkanten till 0,7 m. Leran i området har en uppmätt okorrigerad skjuvhållfasthet på ca kpa och uppmätta vattenkvoter ligger mellan % i leran och på 22 % i torrskorpeleran. Lerans uppmätta konflytgräns ligger inom intervallet ca %. Sensitiviteten i leran är inte uppmätt och vid markarbeten inom området med belastningsrestriktionen bör man utgå ifrån att leran kan vara högsensitiv eller t.o.m. kvick. 4.1 Valda parametrar Grundvatten Inga observationer av grundvattenytan gjordes vid de utförda fältundersökningarna men vattenytan är ändå satt högt för att vara på den säkra sidan. Då vattenytan i Kolstorpevattnet inte är inmätt har en vattenyta antagits (nivå +81) som ligger 0,5 m under strandlinjen på grundkartan Skjuvhållfasthet Ett av värdena på skjuvhållfastheten från vingen i bh 2 (på 6 m djup) är orimligt högt och är bortsett ifrån vid val av skjuvhållfastheten för beräkningarna som är mycket försiktigt vald till 6kPa i ytan och ökningen mot djupet är satt till 4 kpa/m efter de sämsta vingvärdena. 5. Stabilitet Planerad exploatering bör hänföras till Nyexploatering enligt nomenklatur i Skredkommissionens Rapport 3:. För en detaljerad utredning krävs enligt rapporten krävs en erforderlig säkerhetsfaktor Fc 1,5 1,7 för odränerad analys och Fkomb 1,35 1,45 för kombinerad analys. Beräkningarna är utförda i odränerad analys med programmet SLOPE/W Geostudio 2007 enligt Morgenstern-Prices analysmetod. Beräkningar är utförda i en sektion (Sektion 1) där geometrin är bedömd vara som värst, se figur 3 för läge av beräkningssektionen samt de redovisade sektionerna (Sektion A och B) där de geotekniska fältundersökningarna är gjorda. Beräkningsresultatet redovisas även i sin helhet i bilaga 2 och bilaga 3. v:\46\11\ \3_teknik\g\text\pm geoteknik.doc Geoteknisk utredning för Detaljplan, Hällevadsholm Unr Beräkningarna är utförda för byggnation av planerade hus samt för eventuell belastning av marken för att få fram belastningsrestriktioner för detaljplanen. Då lodning av sjöbotten ej utförts mer än i en punkt bedöms underlagsmaterialet från de geotekniska fältundersökningarna inte vara tillräckligt för att en erforderlig 4 av 7

8 säkerhetsfaktor Fc 1,5 skall bedömas som tillräcklig, utan Fc bör ligga i övre intervallet, alltså 1,7 och Fkomb bör motsvarande ligga på 1,45. I sektion B är inga beräkningar utförda då området är bedömt som fastmark. Förhållande Beräkningssektion Sektion F c F komb Bilaga Hus+belastning 15 kpa 1 A 2,24 2 Hus+belastning 15 kpa 1 A 1,51 3 Tabell 1. Resultat av beräkningsanalys Eftersom lodning endast är utfört i en punkt i Kolstorpevattnet har ett konservativt antagande gjorts m a p sjöbottens geometri. Lodning av sjöbotten kan troligtvis leda till att man kan öka tillåten belastning på den västra delen av området. I den kombinerade analysen har mindre glidytor som uppstår bedömts som orelevanta. Inom hela området bedöms stabilitetsförhållandena för befintliga förhållanden vara tillfredsställande. Öster om detaljplaneområdet ner mot Vässjevattnet har lösare jordarter påträffats vid okulärbesiktningen men östra delen av detaljplaneområdet bedömdes som fastmark. Sonderingarna i bh 8 och bh 10 bekräftar fastmark och arbeten inom detaljplaneområdet bedöms inte påverka marken utanför detaljplaneområdet. I västra delen av detaljplaneområdet finns lera och marken är här belagd med en belastningsrestriktion på 15 kpa. Resten av området är bedömt som fastmark bestående av torrskorpelera och sand på berg. Marken kan här ur stabilitetssynpunkt utan problem belastas med planerad byggnation, se bilaga 4. v:\46\11\ \3_teknik\g\text\pm geoteknik.doc Geoteknisk utredning för Detaljplan, Hällevadsholm Unr Figur 3. Ungefärligt läge för beräkningssektion och redovisade sektioner 5 av 7

9 6. Rasriskbedömning berg Tre byggnader planeras att uppföras på en bergplatå vars nordöstra sida stupar med moderat lutning ut mot Strandvägen, i bergslänten ligger ställvis lösa block. Sydväst om planerad byggnation löper en bergslänt med nordöstlig-sydvästlig utsträckning, bergslänten lutar ut mot nämnda platå och är generellt brantare, är ställvis uppsprucken i block samt att skrotsten och skrotblock från gammal stenbrytning ligger i slänten. Sprängning för de tre byggnaderna ska utföras inom begränsade områden och som mest c:a 2 meter djupt. Bedömningen av rasrisk i befintliga bergslänter har gjorts utifrån foton. Rasrisken i bergslänten ut mot Strandvägen bedöms som obefintlig men vägen ska stängas av och hållas under uppsikt under varje sprängsalva. I samband med att markarbetena slutförs görs en översyn av hela slänten m a p uppkommen rasrisk, se ritning G1. Rasbenägna block eller bergskivor rensas bort eller bultas fast. Rasrisken i bergslänten i sydväst bedöms i dagsläget som liten men i samband med planerade markarbeten ökar risken. Som en arbetsskyddsåtgärd rensar markentreprenören slänten från lösa och rasbenägna block, se ritning G1. I samband med att markarbetena slutförs görs en översyn av hela slänten m a p rasrisk. Rasbenägna block eller bergskivor rensas bort eller bultas fast. Boverkets byggregler ska följas vid mark- och sprängningsarbeten. Översyn av bergslänter och bedömning av behov av rensning och bultning ska göras av bergsakkunnig. 7. Slutsatser och rekommendationer v:\46\11\ \3_teknik\g\text\pm geoteknik.doc 7.1 Geoteknik För befintliga förhållanden bedöms stabilitetsproblemen vara obefintliga i hela området. Västra delen av området är belagt med en belastningsrestriktion på 15 kpa och inom denna del av området ska marken inte belastas mer utan att en mer Geoteknisk utredning för Detaljplan, Hällevadsholm Unr av 7

10 detaljerad utredning av geotekniskt sakkunnig först görs. Marken är i resten av området bedömt som fastmark och kan belastas med planerad byggnation utan att några problem med stabiliteten förväntas uppstå. Sensitiviteten i leran är inte uppmätt och vid markarbeten inom området med belastningsrestriktionen bör man utgå ifrån att leran kan vara högsensitiv eller t.o.m. kvick. 7.2 Berg Boverkets byggregler ska följas vid mark- och sprängningsarbeten. Som en arbetsskyddsåtgärd ska markentreprenören rensa slänten i sydväst från lösa och rasbenägna block i samband med markarbeten. I samband med att markarbetena slutförs görs en översyn m a p rasrisk av alla slänter, se ritning G1. Översyn av bergslänter och bedömning av behov av rensning och bultning ska göras av bergsakkunnig. v:\46\11\ \3_teknik\g\text\pm geoteknik.doc Geoteknisk utredning för Detaljplan, Hällevadsholm Unr av 7

11 Ramböll Sverige AB, Region Väst Vädursgatan 6 BOX 5343, GÖTEBORG Telefon Fax PROVTAGNING Datum: LABORATORIEUNDERSÖKNINGAR Datum: M.M Uppdrag Sammanställning av LABORATORIEUNDERSÖKNINGAR Hällevadsholm Provtagningsredskap Skr Godkänd den Lennart Nilsson Uppdragsnummer Sektion/borrhål Djup/nivå Benämning Vattenkvot w % Konflytgräns w L % Tjälfarl klass Mtrltyp enl. tab TK Geo 11 Anm 1 Uppmätt vy i bh 1,10 mumy (111215) 0,0-0,30 MULLJORD 1 6B enl.fältprotokoll -1,0 Brun svart FYLLNING / mulljord siltig torrskorpelera / A -2,0 Grå siltig LERA växtrester A -3,0 Grå siltig LERA växtrester A 2 Uppmätt vy i bh 0,7 mumy (111215) 0,0-0,3 MULLJORD växtrester 1 6B enl.fältprotokoll -1,2 Grå sandig siltig LERA växtrester A -2,0 Grå siltig LERA växtrester A -3,0 Grå siltig LERA växtrester A 4 Uppmätt vy i bh torrt (111215) 0,0-0,2 MULLJORD 1 6B enl.fältprotokoll -2,0 Brun rostfl siltig TORRSKORPELERA A 5 Uppmätt vy i bh torrt (111215) 0,0-0,2 MULLJORD 1 6B enl.fältprotokoll -2,0 Brun rotfl sandig siltig TORRSKORPELERA A 7 Uppmätt vy i bh 0,4 mumy (111215) 0,0-0,2 MULLJORD 1 6B enl.fältprotokoll -1,0 Brun något lerig grusig siltig SAND B -2,0 Brun något grusig siltig SAND B

12 Beräkningssektion 1, Odränerad analys Belastning med 15 kpa Vattenyta +81 Name: Friktionsmaterial Model: Mohr-Coulomb Unit Weight: 20 kn/m³ Unit Wt. Above Water Table: 18 kn/m³ Cohesion: 0 kpa Phi: 30 Name: Torrskorpelera Model: Undrained (Phi=0) Unit Weight: 17 kn/m³ Cohesion: 30 kpa Name: Siltig lera Model: S=f(depth) Unit Weight: 16 kn/m³ C-Top of Layer: 6 kpa C-Rate of Change: 4 kpa/m Limiting C: 50 kpa Name: Mulljord Model: Mohr-Coulomb Unit Weight: 12 kn/m³ Cohesion: 3 kpa Phi: Hus 20 kpa Torrskorpelera Mulljord Belastning 15 kpa Elevation Friktionsmaterial Siltig lera Distance

13 Name: Friktionsmaterial Model: Mohr-Coulomb Unit Weight: 20 kn/m³ Unit Wt. Above Water Table: 18 kn/m³ Cohesion: 0 kpa Phi: 30 Beräkningssektion 1, Kombinerad analys Belastning med 15 kpa Vattenyta +81 Name: Torrskorpelera Model: Combined, S=f(depth) Unit Weight: 17 kn/m³ Phi: 30 C-Top of Layer: 0 kpa C-Rate of Change: 0 kpa/m Cu-Top of Layer: 30 kpa Cu-Rate of Change: 0 kpa/m Name: Siltig lera Model: Combined, S=f(depth) Unit Weight: 16 kn/m³ Phi: 30 C-Top of Layer: 0.6 kpa C-Rate of Change: 0.4 kpa/m Cu-Top of Layer: 6 kpa Cu-Rate of Change: 4 kpa/m Name: Mulljord Model: Mohr-Coulomb Unit Weight: 12 kn/m³ Cohesion: 3 kpa Phi: Hus 20 kpa Torrskorpelera Mulljord Belastning 15 kpa Elevation Friktionsmaterial Siltig lera Distance

14

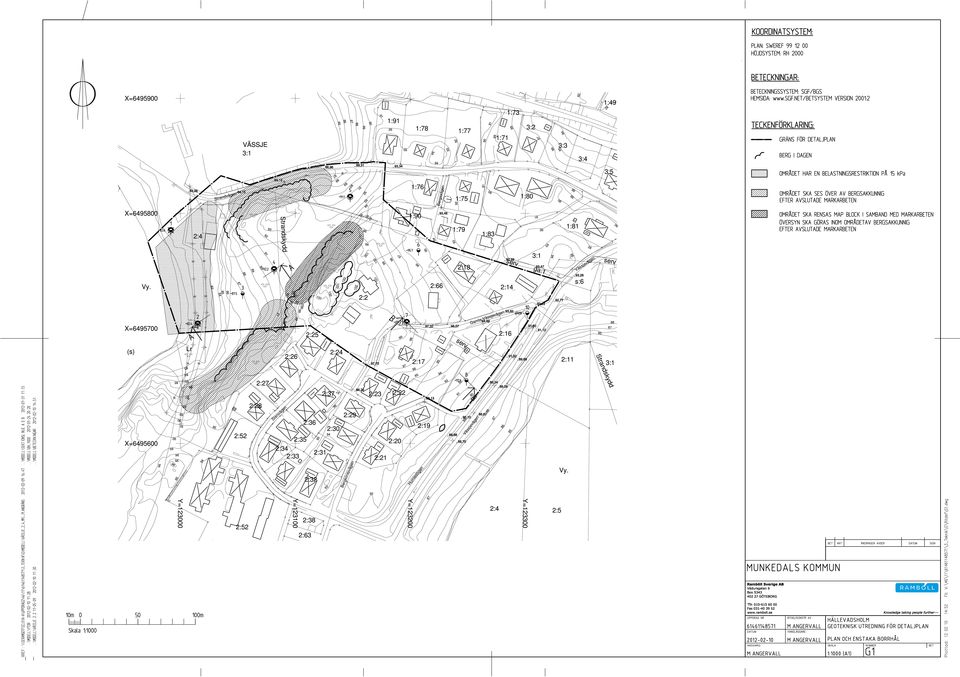

15 Bergklintsvägen Stenvägen Strandvägen Humlestigen Vässjevägen Gamla Vässjevägen Bergsstigen Vässjevägen :52 2:38 2:32 2:5 2:33 2:34 2:35 2:28 2:31 2:30 2:36 2:29 2:21 2:20 2:19 2:27 2:26 2:37 2:24 2:25 2:22 2:23 2:17 2:16 2:2 2:11 2:14 2:18 s:6 1: 1:76 1:83 1:79 1:80 1:75 3:1 1:81 1:78 1: 1:71 1:77 1:73 3:4 3:3 3:2 3:5 1:49 ga:1 2:52 2:63 2:66 serv serv Lr serv VÄSSJE X=64600 Y= Y= Y= Y= X=64700 X=64800 X=640 Strandskydd 2:4 2:4 3:1 3:1 Strandskydd Vy. Vy. (s) Bergklintsvägen Stenvägen Strandvägen Humlestigen Vässjevägen Gamla Vässjevägen Bergsstigen Vässjevägen :52 2:38 2:32 2:5 2:33 2:34 2:35 2:28 2:31 2:30 2:36 2:29 2:21 2:20 2:19 2:27 2:26 2:37 2:24 2:25 2:22 2:23 2:17 2:16 2:2 2:11 2:14 2:18 s:6 1: 1:76 1:83 1:79 1:80 1:75 3:1 1:81 1:78 1: 1:71 1:77 1:73 3:4 3:3 3:2 3:5 1:49 ga:1 2:52 2:63 2:66 serv serv Lr serv VÄSSJE X=64600 Y= Y= Y= Y= X=64700 X=64800 X=640 Strandskydd 2:4 2:4 3:1 3:1 Strandskydd Vy. Vy. (s)
