1 HÄLLBACKEN ETAPP 4 Geoteknisk deklaration Fastighet 1:276 Framställd för: Luleå kommun RAPPORT Uppdragsnummer:

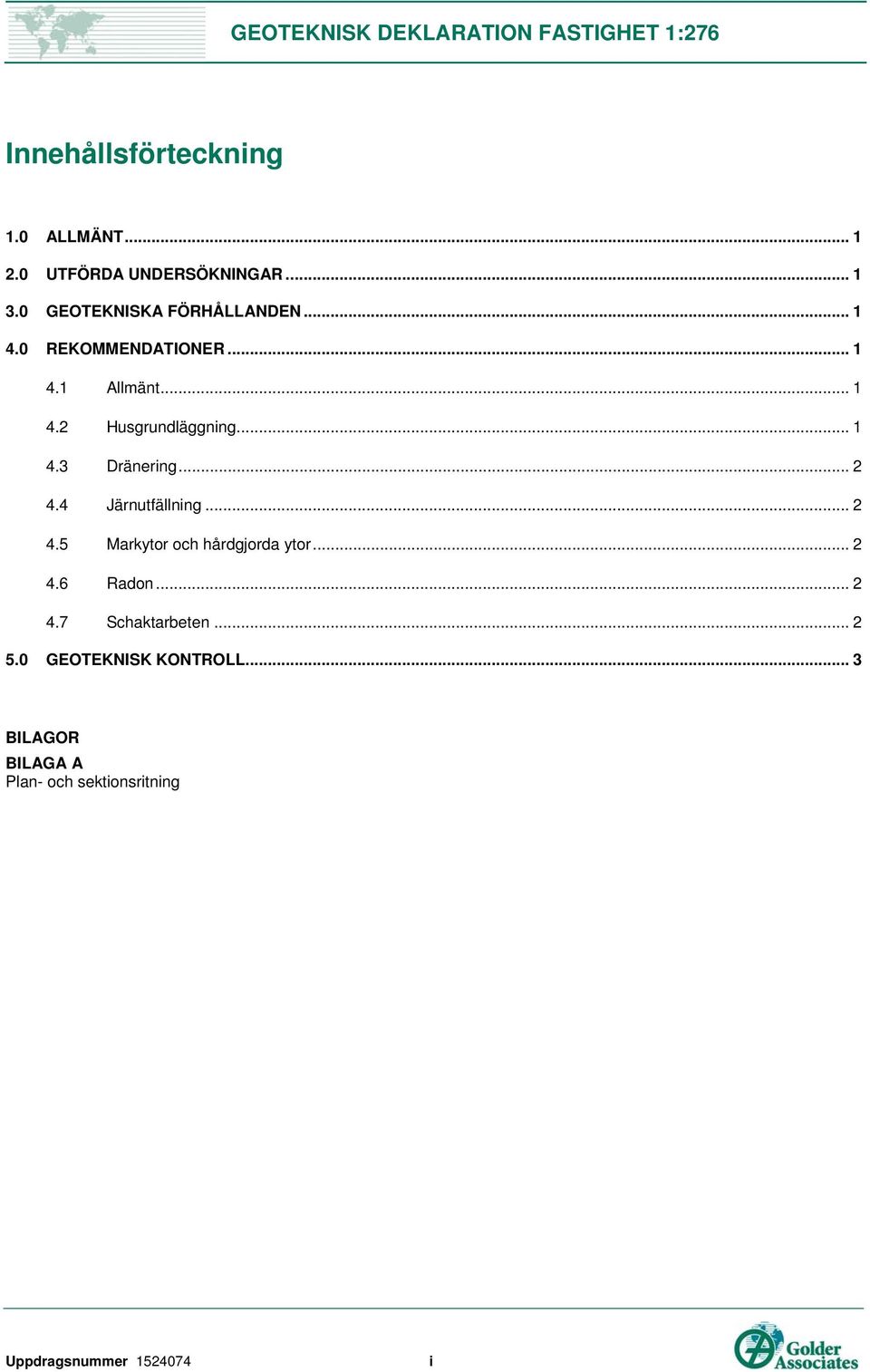

2 Innehållsförteckning 1.0 ALLMÄNT UTFÖRDA UNDERSÖKNINGAR GEOTEKNISKA FÖRHÅLLANDEN REKOMMENDATIONER Allmänt Husgrundläggning Dränering Järnutfällning Markytor och hårdgjorda ytor Radon Schaktarbeten GEOTEKNISK KONTROLL... 3 BILAGOR BILAGA A Plan- och sektionsritning Uppdragsnummer i

3 1.0 ALLMÄNT Föreliggande rapport är en geoteknisk deklaration för Hällbacken, etapp 4, fastighet 1:276. Hällbacken ligger norr om Sinksundet och Björsbyfjärden ca 6 km norr om Luleå centrum. Området avgränsas i söder av Björsbyvägen och i väster av Bensbyvägen. Inom området för etapp 4 planeras nybyggnation av ett villaområde. Hällbacken etapp 4 utgörs huvudsakligen av tall- och granskog. Sydost om etapp 4 ligger ett myrområde. Marknivåerna varierar mellan ca +27 och +15, med högre belägna punkter i nordväst. Markytan sluttar mot Bensbyvägen i söder. Generellt består marken främst av siltig sandmorän/sandig siltmorän. Enligt Tyréns undersökningar varierar djup till förmodat berg mellan ca 4-6 m inom etapp 4. Även grundvattenförhållanden i Hällbacken etapp 4 har tidigare undersökts av Tyréns. Undersökningen visar att grundvattenytan i området generellt ligger högt. Det förekommer två kallkällor i Hällbacken, varav en norr och en söder om etapp 4. De västra och södra delarna av etapp 4 utgörs av ett utströmningsområde för grundvatten. (Gator och VA-ledningar på Hällbacken, etapp 4 och 5, Geoteknisk utredning, Tyréns 2012). 2.0 UTFÖRDA UNDERSÖKNINGAR På fastigheten har viktsondering och skruvprovtagning utförts i en punkt, se Bilaga A. Jordartsklassificering av upptagna jordprover har utförts okulärt i fält samt har mätning av vattennivå utförts i skruvborrhål. Material från tidigare undersökningar i området har inarbetats i denna rapport. 3.0 GEOTEKNISKA FÖRHÅLLANDEN Inom fastigheten utgörs marken av skogsmark som sluttar åt syd med en höjdskillnad på ca 2,2 m. I den undersökta punkten består jorden av sand. Sonderingen avbröts på ca 3,7 m djup utan att stopp har erhållits. Vattenytan låg på ca 1,2 m djup vid mätning i juni Sand tillhör icke tjällyftande jordarter (tjälfarlighetsklass 1), som omfattas av materialtyp 2. Jordmaterialen har klassats enligt tabell CB/1 i Anläggnings AMA REKOMMENDATIONER 4.1 Allmänt Planerad bostadstyp är villa i 1 2 plan utan källare. Med rådande geotekniska förhållanden föreslås planerad byggnad utföras i geoteknisk klass 1, GK Husgrundläggning Med hänsyn till den höga grundvattenytan i området rekommenderas generellt hög grundläggningsnivå av byggnader samt förstärkt dräneringslager. Grundläggning med sk torpargrund bör erfarenhetsmässigt undvikas pga potentiella framtida fuktproblem. Hus med källare skall ej uppföras på aktuell fastighet. Följande grundläggningssätt rekommenderas för aktuell fastighet: Uppdragsnummer

4 Fribärande golvbjälklag med plintar. Grundläggning kan utföras på frostfritt djup på sand. Dimensionerande grundpåkänning vid plintgrundläggning bör ej överstiga 50 kpa. Vegetationsavtäckning och bortschaktning av mulljord skall utföras under hela byggnaden. Fyllning och packning för byggnaden skall utföras med materialtyp 1 eller 2 enligt tabell CE/1 och CE/4 i Anläggnings AMA Dränering Vid grundläggning med plintar rekommenderas dräneringsledningar runt byggnaden för att hålla bjälklaget torrt. En geotextil bör läggas under det dränerande och kapillärbrytande skiktet, enligt kapitel CEF i Anläggnings AMA Järnutfällning Aktuell fastighet ligger inom ett riskområde för järnhydroxidutfällning i dräneringsvatten vilket bör beaktas vid anläggning av dräneringsledningar. Utfällning av järnhydroxid i dräneringssystemet kan leda till igensättning av dräneringen och att den till slut upphör att fungera. För att förhindra igensättning av dräneringsledningar föreslås dämd dränering. Alternativt kan nedbrytbart organiskt material, t e x sågspån läggas i kring dräneringsledningar. 4.5 Markytor och hårdgjorda ytor Terrassmaterial till överbyggnader för hårdgjorda ytor t.ex. infarter bör hänföras till materialtyp 2/3B och tjälfarlighetsklass 1/2 enligt tabell CE/1 i Anläggnings AMA13. Fyllning och packning skall utföras enligt tabell CE/3 i Anläggnings AMA13. Siltjord är tjälfarlig vilket bör beaktas vid dimensionering av hårdgjorda ytor. Om siltjord förekommer vid schakt bör deformationskänsliga ytor t.ex. garageuppfarter och entréer tjälisoleras alternativt anläggas med erforderlig höjd på överbyggnad för att hindra tjälnedträngning och lyftning. 4.6 Radon Markradonhalten har undersökts av MRM med hjälp av två radonburkar som installerades i Hällbacken, etapp 4 under juni Analysen visade att radonhalten ligger mellan 0 1 kbq/m 3, vilket ligger under gränsvärdet på 10 kbq/m 3 som klassificeras som låg radonhalt. Enligt Statens planverk rapport 59:1982 behövs inga radonskyddande åtgärder för nybyggnation i lågradonmark. 4.7 Schaktarbeten Siltjord är flytbenägen under bearbetning vid vattenöverskott vilket bör beaktas vid schaktarbeten under grundvattenytan samt nederbörds- och snösmältningsperioder. Schaktarbeten bör därför koncentreras till torra perioder för att undvika flytjordsproblem. Risk för bottenuppluckring finns vid djupare schakter. Sandens stabilitet minskar i vattenmättat tillstånd vilket bör beaktas vid schaktning. Risk för kalvande schaktslänter bör beaktas vid schaktning under grundvattenytan. Vintertid måste schaktbotten och gjutna plattor skyddas mot tjälning. Uppdragsnummer

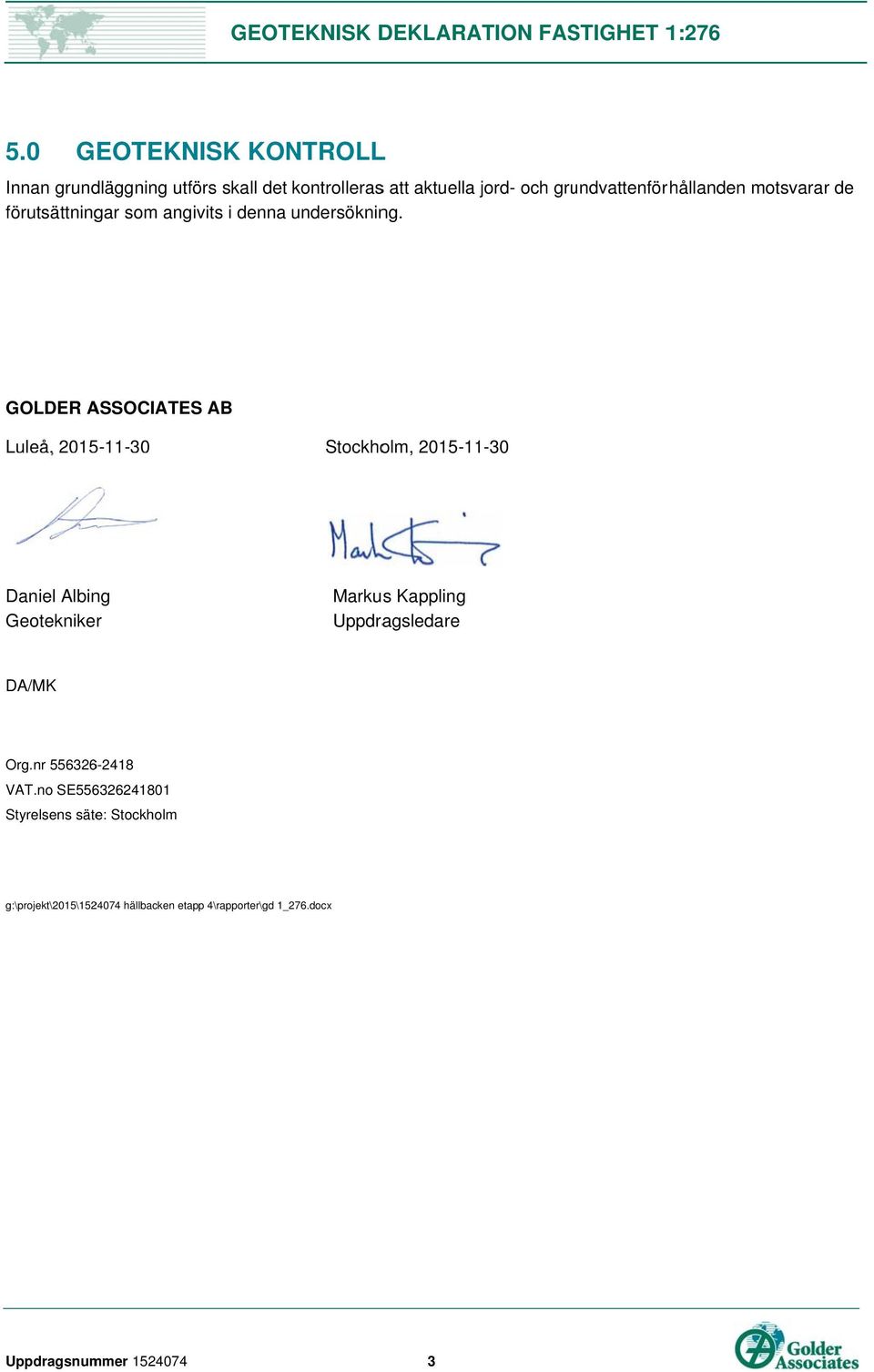

5 5.0 GEOTEKNISK KONTROLLL Innan grundläggning utförs skall det kontrollerass att aktuella jord- och grundvattenförhållanden motsvarar de förutsättningar som angivits i denna undersökning. GOLDER ASSOCIATESS AB Luleå, Stockholm, Daniel Albing Geotekniker Markus Kappling Uppdragsledare DA/MK Org.nr VAT.no SE Styrelsens säte: Stockholm g:\projekt\2015\ hällbacken etapp 4\rapporter\gd docx Uppdragsnummer
