Omholmens reningsverk

Storlek: px

Starta visningen från sidan:

Download "Omholmens reningsverk"

Hugo Jonsson
för 8 år sedan
Visningar:

1 Sotenäs kommun Göteborg

2 Datum Uppdragsnummer Tomas Trapp Tomas Trapp Jimmy Aradi Uppdragsledare Handläggare Granskare Ramböll Sverige AB Box 5343, Vädursgatan Göteborg Telefon Fax Organisationsnummer

Sverige AB Box 5343, Vädursgatan 6 402 27 Göteborg Telefon

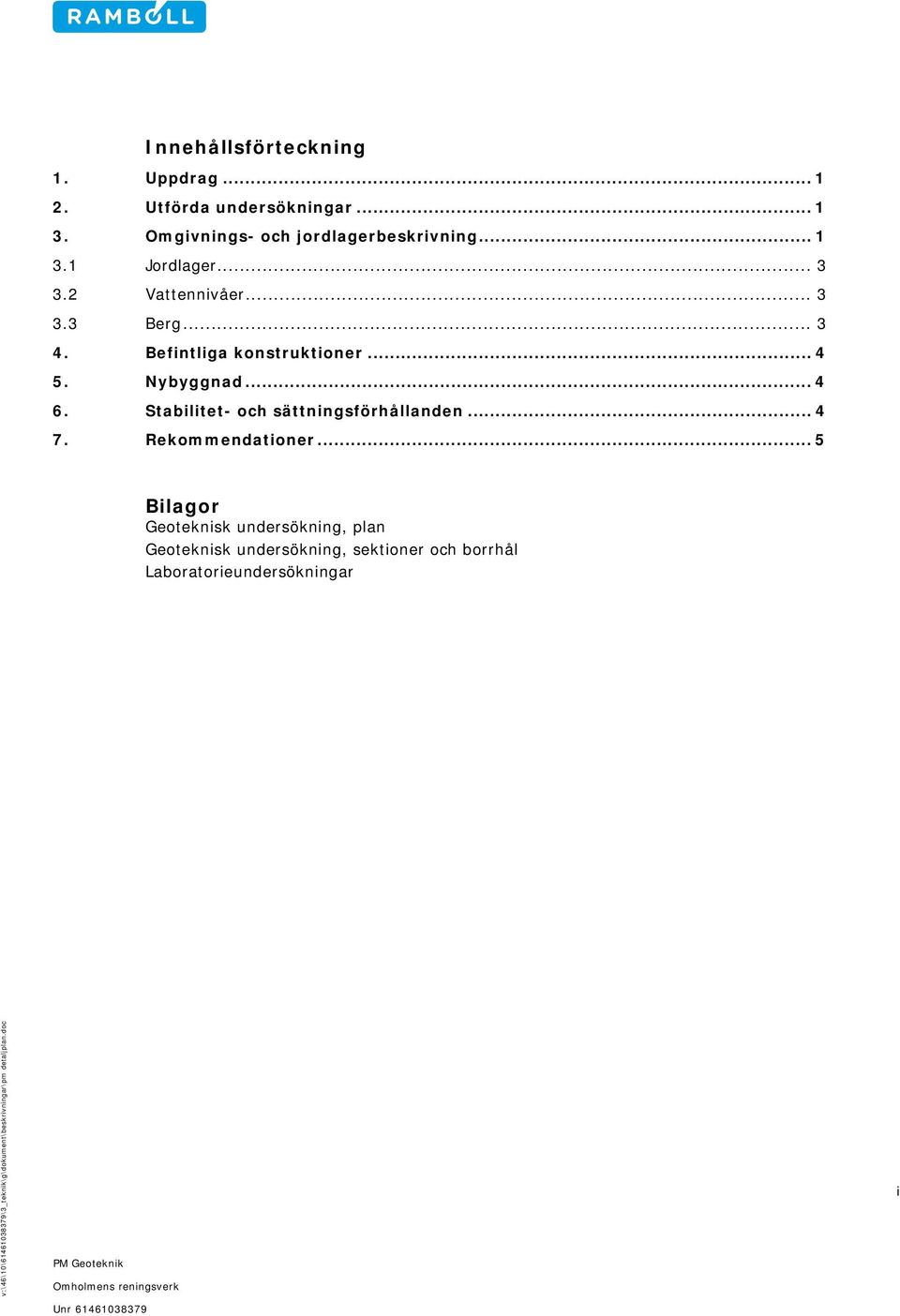

3 Innehållsförteckning 1. Uppdrag Utförda undersökningar Omgivnings- och jordlagerbeskrivning Jordlager Vattennivåer Berg Befintliga konstruktioner Nybyggnad Stabilitet- och sättningsförhållanden Rekommendationer... 5 Bilagor Geoteknisk undersökning, plan Geoteknisk undersökning, sektioner och borrhål Laboratorieundersökningar i

Befintliga konstruktioner... 4 5. Nybyggnad... 4 6. Stabilitet- och sättningsförhållanden... 4 7.

4 1. Uppdrag Ramböll Sverige AB utför sedan tidigare projektering av utbyggnad av befintligt reningsverk på uppdrag av Sotenäs kommun. Ramböll har nu även fått i uppdrag utföra en geoteknisk utredning av förhållandena i samband med detaljplanearbete för aktuellt område. är beläget i Smögen. 2. Utförda undersökningar Undersökningarna har utförts av Norconsult Fältgeoteknik AB under v. 8 år I detta skede har enklare manuella sonderingar och provtagningar utförts. Totalt har 11 sticksonderingar och två skruvprovtagningar utförts. Upptagna prover har analyserats på Rambölls geotekniska laboratorium i Göteborg. Resultaten av dessa undersökningar finns bifogade denna rapport i form av ritningar och laboratoriebilagor. Gamla undersökningar har eftersökts hos Sotenäs kommun, men Ramböll har inte erhållit några för aktuellt område. Geologiska, bergtekniska och maringeologiska kartor har hämtats från SGU, Sveriges geologiska undersökning. Dessa kartor finns tillgängliga i olika detaljeringsgrad inom olika delar av landet. Inom Sotenäs kommun finns enbart översiktliga kartor i skala 1: Omgivnings- och jordlagerbeskrivning Området för reningsverket består av små mer eller mindre sammanhängande öar till större delen bestående av berg i dagen. Inom vissa delar har utfyllnad i mindre havsvikar utförts för att få mer mark att exploatera. 1 av 5

Utförda undersökningar Undersökningarna har utförts av Norconsult Fältgeoteknik AB under v. 8 år 2010. I detta skede har enklare manuella sonderingar och provtagningar utförts.

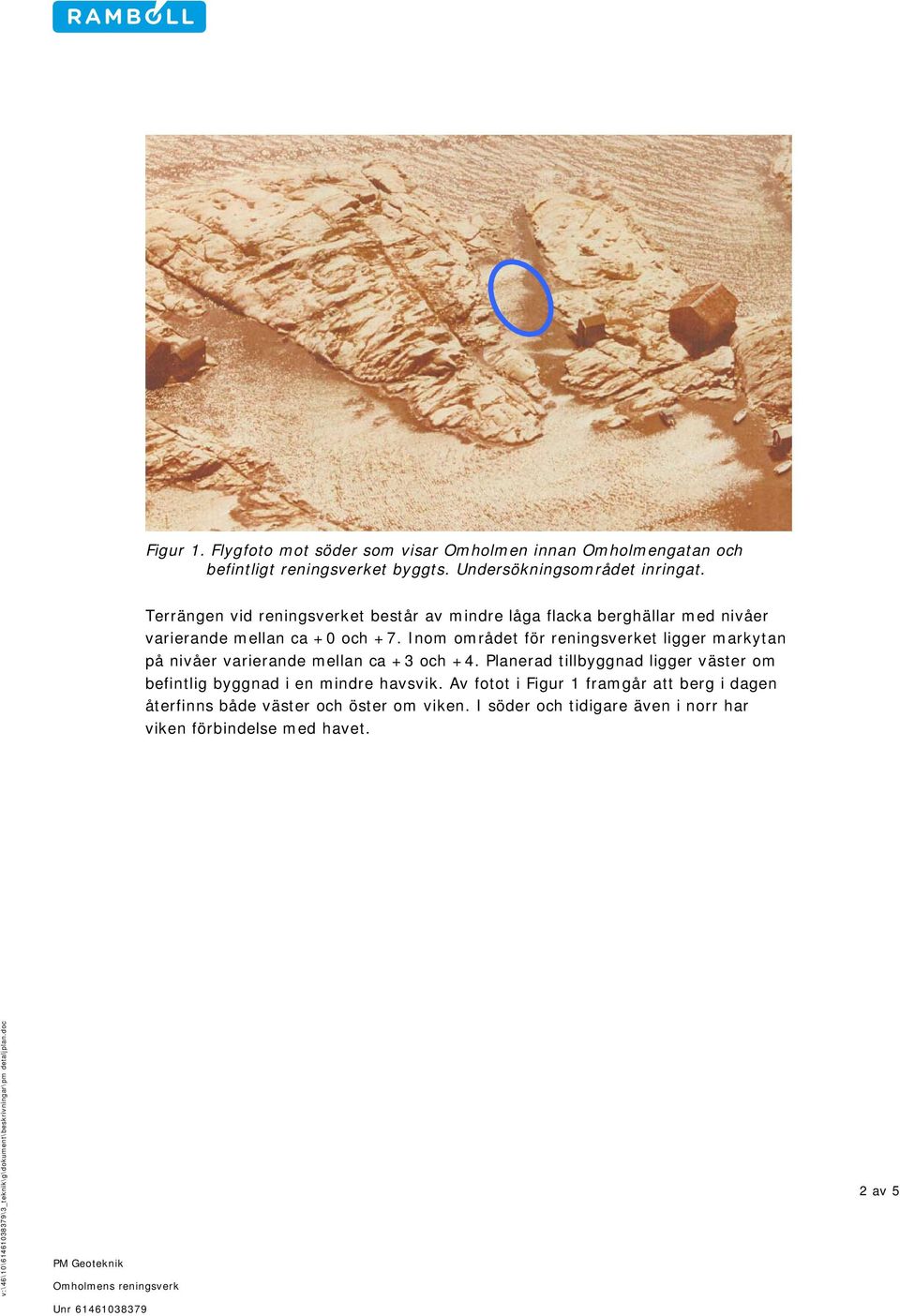

5 Figur 1. Flygfoto mot söder som visar Omholmen innan Omholmengatan och befintligt reningsverket byggts. Undersökningsområdet inringat. Terrängen vid reningsverket består av mindre låga flacka berghällar med nivåer varierande mellan ca +0 och +7. Inom området för reningsverket ligger markytan på nivåer varierande mellan ca +3 och +4. Planerad tillbyggnad ligger väster om befintlig byggnad i en mindre havsvik. Av fotot i Figur 1 framgår att berg i dagen återfinns både väster och öster om viken. I söder och tidigare även i norr har viken förbindelse med havet. 2 av 5

Inom området för reningsverket ligger markytan på nivåer varierande mellan ca +3 och +4.

6 Figur 2. Karta över, undersökningsområde inringat. 3.1 Jordlager Inom området med befintlig verksamhet har efter plansprängning fyllning sannolikt utförts med friktionsmaterial. I havsviken där utbyggnaden planeras utgörs jordlagren av lös gyttja följt av skalgrus. Skalgruset vilar sannolikt på berg. Gyttjans tjocklek varierar mellan ca 0,1 och 0,8 m. Sticksonderingarna har nått olika djup vidare ner i skalgruset, som mest ca 1 m. Stopp mot berg eller block har endast kunnat bedömas i tre punkter. I övriga punkter har sondstålet ej kunnat drivas vidare. 3.2 Vattennivåer Medelvatten är -0,14 och vid undersökningstillfället var vattennivån ca -0,05. Vattennivån är bedömd utifrån de mätningar som kontinuerligt utförs vid SMHI:s mätstation i Smögen. Vattendjupet var vid undersökningstillfället ca 2 m. 3.3 Berg Bergarterna består i stort av sura till intermediära intrusiva bergarter, vanligen granit eller granodiorit. Gångbergarter i form av diabas finns även markerat. Inom regionen är det vanligt förekommande med höga uranhalter i berggrunden som ger upphov till radongas. 3 av 5

Sticksonderingarna har nått olika djup vidare ner i skalgruset, som mest ca 1 m. Stopp mot berg eller block har endast kunnat bedömas i tre punkter.

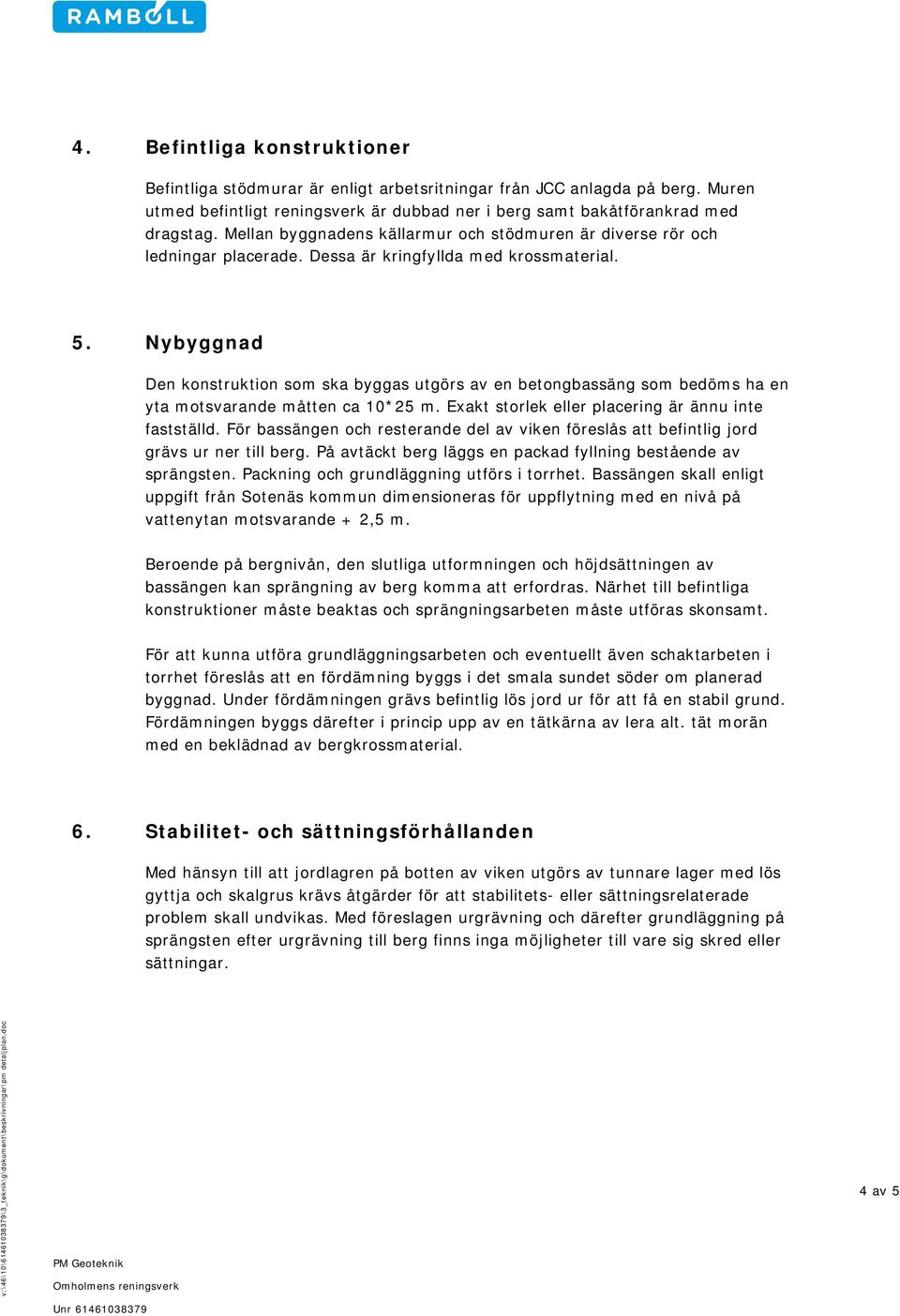

7 4. Befintliga konstruktioner Befintliga stödmurar är enligt arbetsritningar från JCC anlagda på berg. Muren utmed befintligt reningsverk är dubbad ner i berg samt bakåtförankrad med dragstag. Mellan byggnadens källarmur och stödmuren är diverse rör och ledningar placerade. Dessa är kringfyllda med krossmaterial. 5. Nybyggnad Den konstruktion som ska byggas utgörs av en betongbassäng som bedöms ha en yta motsvarande måtten ca 10*25 m. Exakt storlek eller placering är ännu inte fastställd. För bassängen och resterande del av viken föreslås att befintlig jord grävs ur ner till berg. På avtäckt berg läggs en packad fyllning bestående av sprängsten. Packning och grundläggning utförs i torrhet. Bassängen skall enligt uppgift från Sotenäs kommun dimensioneras för uppflytning med en nivå på vattenytan motsvarande + 2,5 m. Beroende på bergnivån, den slutliga utformningen och höjdsättningen av bassängen kan sprängning av berg komma att erfordras. Närhet till befintliga konstruktioner måste beaktas och sprängningsarbeten måste utföras skonsamt. För att kunna utföra grundläggningsarbeten och eventuellt även schaktarbeten i torrhet föreslås att en fördämning byggs i det smala sundet söder om planerad byggnad. Under fördämningen grävs befintlig lös jord ur för att få en stabil grund. Fördämningen byggs därefter i princip upp av en tätkärna av lera alt. tät morän med en beklädnad av bergkrossmaterial. 6. Stabilitet- och sättningsförhållanden Med hänsyn till att jordlagren på botten av viken utgörs av tunnare lager med lös gyttja och skalgrus krävs åtgärder för att stabilitets- eller sättningsrelaterade problem skall undvikas. Med föreslagen urgrävning och därefter grundläggning på sprängsten efter urgrävning till berg finns inga möjligheter till vare sig skred eller sättningar. 4 av 5

Nybyggnad Den konstruktion som ska byggas utgörs av en betongbassäng som bedöms ha en yta motsvarande måtten ca 10*25 m. Exakt storlek eller placering är ännu inte fastställd.

8 7. Rekommendationer För att kunna verifiera jordlagerföljd och bergnivå inom viken måste geotekniska fältundersökningar utföras med tyngre utrustning. Sonderingar utförs lämpligen med borrbandvagn från flotte när förhållandena så medger. Undersökningar utförs lämpligen i sektioner i viken men med ytterligare några punkter i läget för planerad fördämning. Med hänsyn till att stora delar av kommunen ligger på högriskområden för radon skall byggnader utföras radonsäkra. 5 av 5

Undersökningar utförs lämpligen i sektioner i viken men med ytterligare några punkter i läget för planerad fördämning.

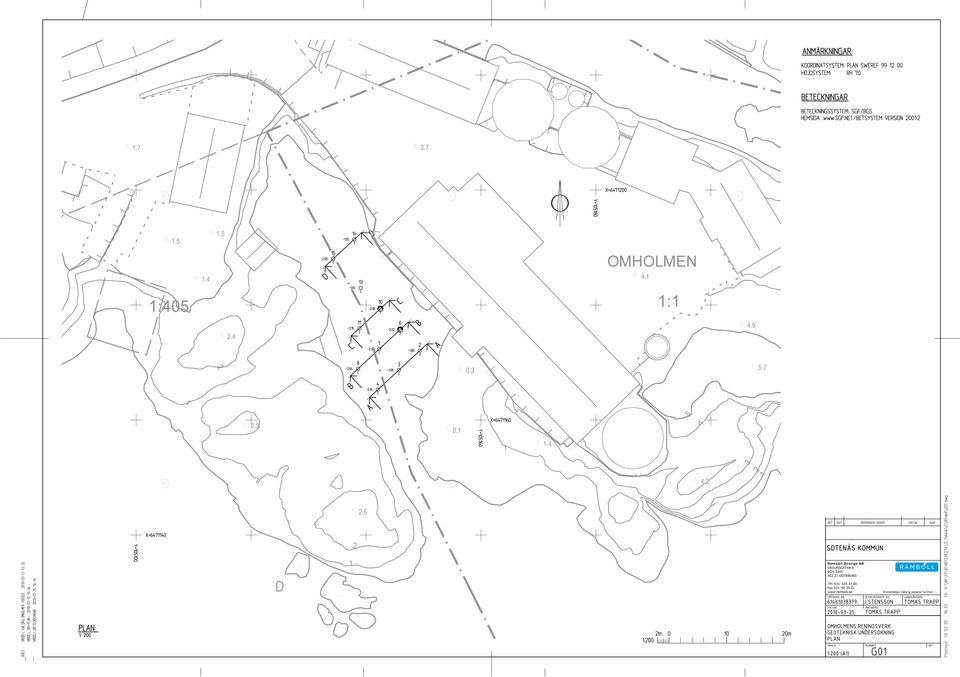

9 OMHOLMEN 4.1 1:405 1: Ramböll Sverige AB VÄDURSGATAN 6 BOX GÖTEBORG Tfn Fax Knowledge taking people further

6 2 1 Ramböll Sverige AB VÄDURSGATAN 6 BOX 5343 402 27

10 Ramböll Sverige AB VÄDURSGATAN 6 BOX GÖTEBORG Tfn Fax Knowledge taking people further

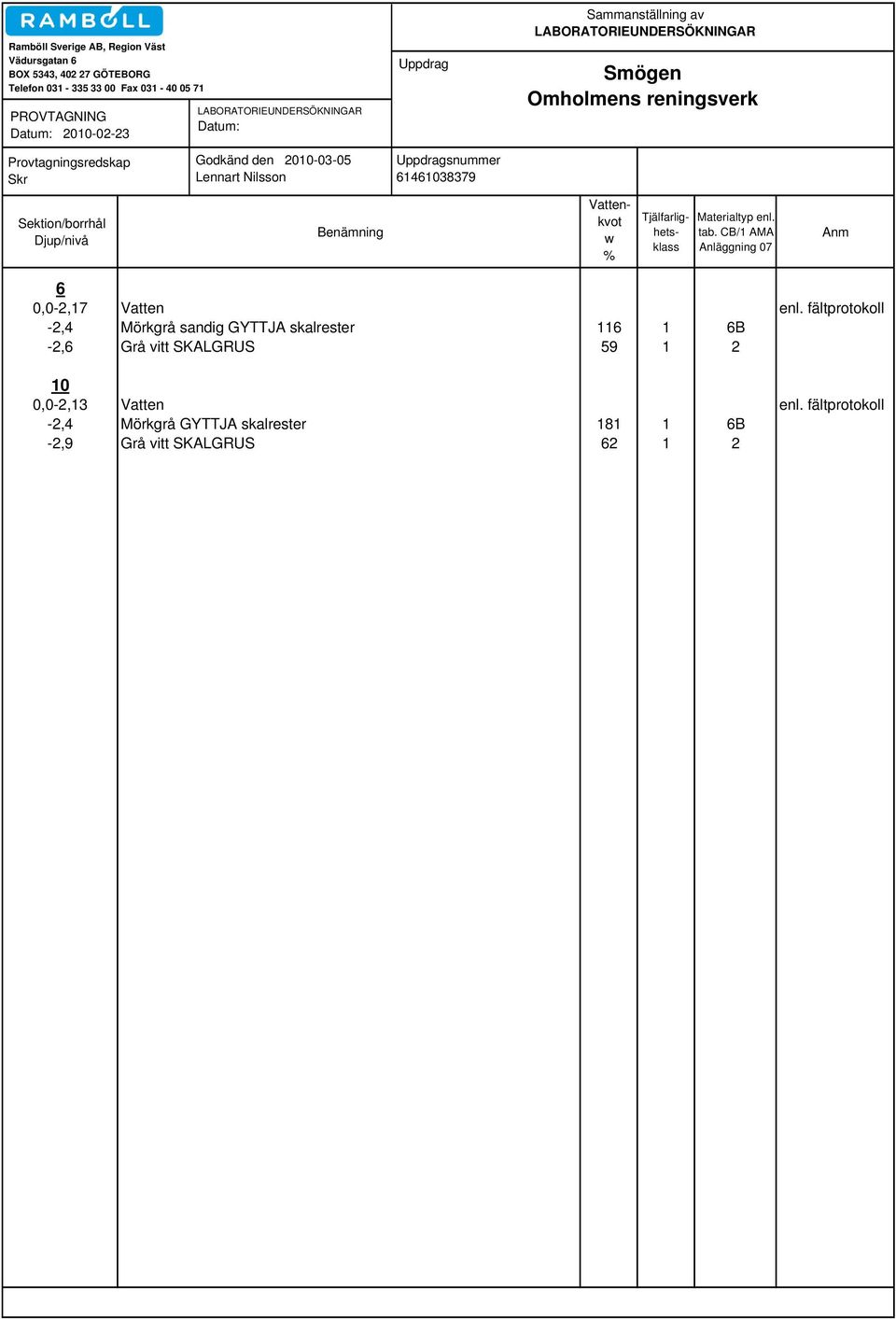

11 Ramböll Sverige AB, Region Väst Vädursgatan 6 BOX 5343, GÖTEBORG Telefon Fax PROVTAGNING Datum: LABORATORIEUNDERSÖKNINGAR Datum: Uppdrag Sammanställning av LABORATORIEUNDERSÖKNINGAR Smögen Provtagningsredskap Skr Godkänd den Lennart Nilsson Uppdragsnummer Sektion/borrhål Djup/nivå Benämning Vattenkvot w % Tjälfarlighetsklass Materialtyp enl. tab. CB/1 AMA Anläggning 07 Anm 6 0,0-2,17 Vatten enl. fältprotokoll -2,4 Mörkgrå sandig GYTTJA skalrester B -2,6 Grå vitt SKALGRUS ,0-2,13 Vatten enl. fältprotokoll -2,4 Mörkgrå GYTTJA skalrester B -2,9 Grå vitt SKALGRUS

Sektion/borrhål Djup/nivå Benämning Vattenkvot w % Tjälfarlighetsklass Materialtyp enl. tab. CB/1 AMA Anläggning 07 Anm 6 0,0-2,17 Vatten enl.
