Geoteknisk deklaration Fastighet GD044 Uppdragsnummer: Uppdragsansvarig: Maja Örberg. Handläggare. Kvalitetsgranskning

Transkript

1 01 1(5) Geoteknisk deklaration Fastighet GD044 Uppdragsnummer: Uppdragsansvarig: Maja Örberg Handläggare Kvalitetsgranskning Katarina Sandahl Eric Carlsson

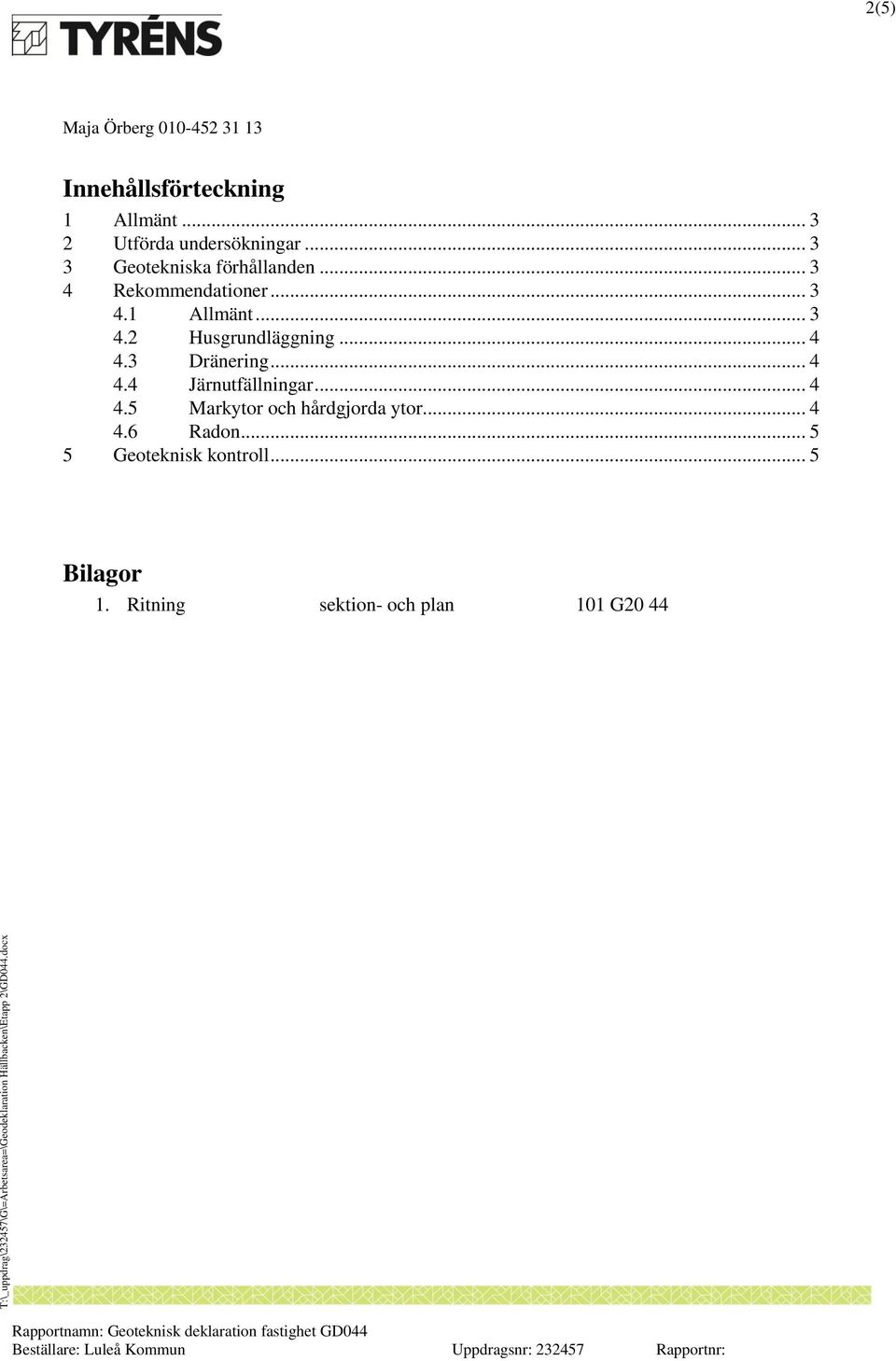

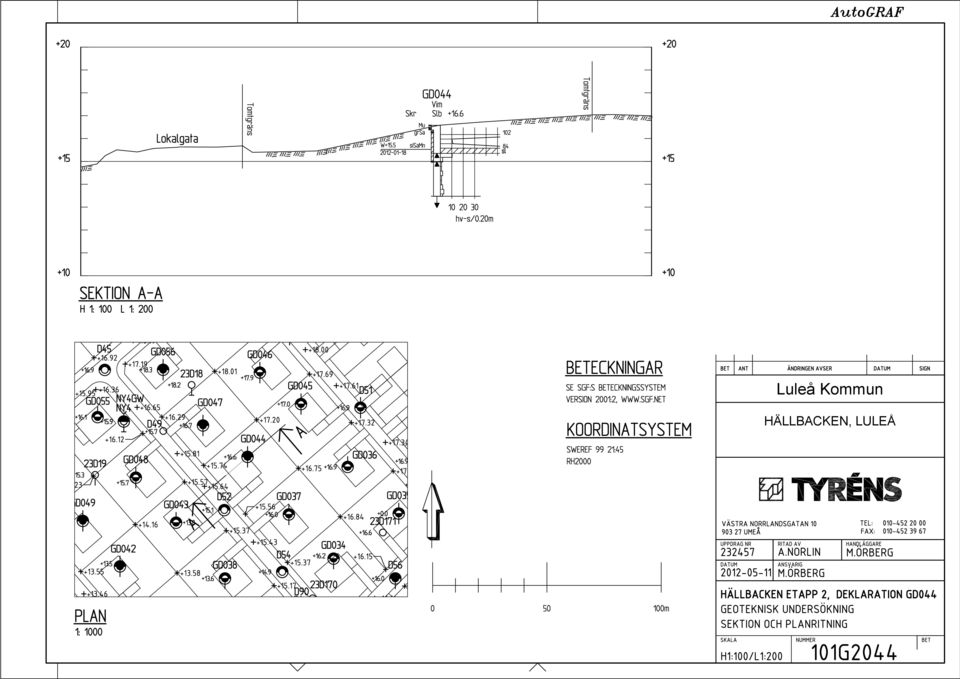

2 2(5) Innehållsförteckning 1 Allmänt Utförda undersökningar Geotekniska förhållanden Rekommendationer Allmänt Husgrundläggning Dränering Järnutfällningar Markytor och hårdgjorda ytor Radon Geoteknisk kontroll... 5 Bilagor 1. Ritning sektion- och plan 101 G20 44

3 3(5) 1 Allmänt Hällbacken etapp 2 fastighet GD044. Hällbacken ligger norr om Sinksundet och Björsbyfjärden, ca 6 km norr om Luleå centrum. Området avgränsas i söder av Björsbyvägen och i väster av Bensbyvägen. I området planeras ett villaområde att byggas. Detta dokument är en översiktlig geoteknisk deklaration av aktuell fastighet. Hällbacken etapp 2 utgörs i huvudsak av gran/tallskog. I den södra delen av området utgörs jorden i huvudsak av silt ovan morän på berg. I sluttningen i den norra delen av etapp 2 utgörs jorden av ett skikt grovsand och grusig sand ovan morän. Grundvattenytan ligger generellt högt i området. 2 Utförda undersökningar På fastigheten har viktsondering, slagsondering och skruvprovtagning utförts i en punkt, se bilaga 1. Jordartsklassificering av upptagna jordprover har utförts okulärt i fält. Grundvattenytan har bestämts i utfört borrhål. Material från tidigare undersökningar i området har inarbetats i denna rapport. 3 Geotekniska förhållanden Marken inom fastigheten utgörs av blandskogsmark som sluttar åt söder med en höjdskillnad på ca 1,7 m. I den undersökta punkten består jorden under ett tunt ytskikt av mull, av 0,2 m lös lagrad grusig sand som vilar på medelfast lagrad siltig sandmorän. Bergfritt djup på fastigheten är minst 3 m. Grundvattenytan i området är generellt hög. Nivån på grundvattenytan kan variera mycket under året. Under snösmältningsperiod eller efter riklig nederbörd förekommer grundvattnet nära markytan. Utifrån utförda undersökningar i området bedöms grundvattennivån för aktuell fastighet ligga ca 0,5-1,5 m under befintlig marknivå. Grundvattnet kan variera under en årscykel och är som högst sent på våren eller sent på hösten. Grusig sand tillhör materialtyp 2 och tjälfarlighetsklass 1. Siltig sandmorän tillhör materialtyp 3B och tjälfarlighetsklass 2. Jordmaterialen har klassats enligt tabell CB/1 i Anläggnings AMA10. 4 Rekommendationer 4.1 Allmänt

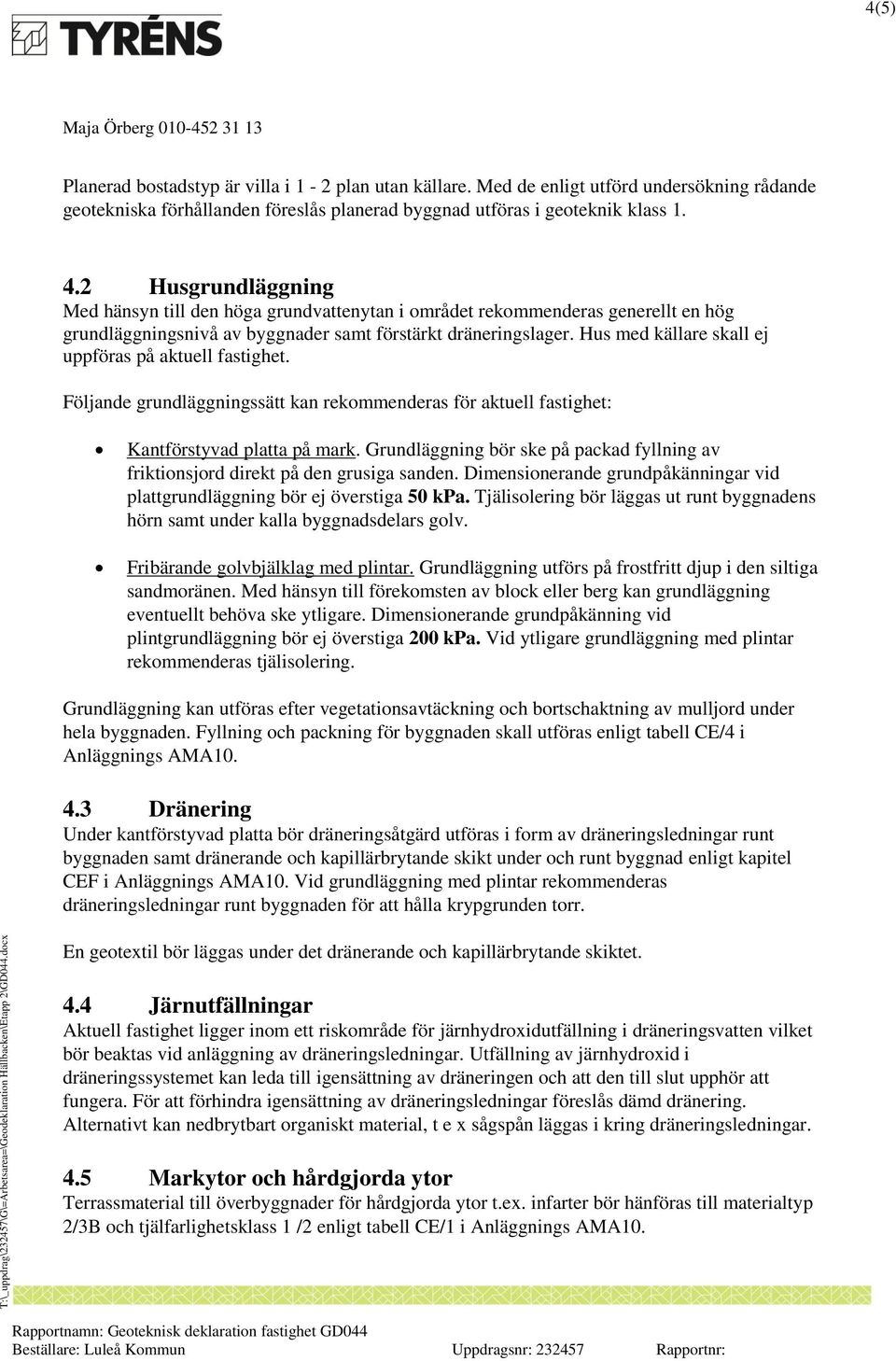

4 4(5) Planerad bostadstyp är villa i 1-2 plan utan källare. Med de enligt utförd undersökning rådande geotekniska förhållanden föreslås planerad byggnad utföras i geoteknik klass Husgrundläggning Med hänsyn till den höga grundvattenytan i området rekommenderas generellt en hög grundläggningsnivå av byggnader samt förstärkt dräneringslager. Hus med källare skall ej uppföras på aktuell fastighet. Följande grundläggningssätt kan rekommenderas för aktuell fastighet: Kantförstyvad platta på mark. Grundläggning bör ske på packad fyllning av friktionsjord direkt på den grusiga sanden. Dimensionerande grundpåkänningar vid plattgrundläggning bör ej överstiga 50 kpa. Tjälisolering bör läggas ut runt byggnadens hörn samt under kalla byggnadsdelars golv. Fribärande golvbjälklag med plintar. Grundläggning utförs på frostfritt djup i den siltiga sandmoränen. Med hänsyn till förekomsten av block eller berg kan grundläggning eventuellt behöva ske ytligare. Dimensionerande grundpåkänning vid plintgrundläggning bör ej överstiga 200 kpa. Vid ytligare grundläggning med plintar rekommenderas tjälisolering. Grundläggning kan utföras efter vegetationsavtäckning och bortschaktning av mulljord under hela byggnaden. Fyllning och packning för byggnaden skall utföras enligt tabell CE/4 i Anläggnings AMA Dränering Under kantförstyvad platta bör dräneringsåtgärd utföras i form av dräneringsledningar runt byggnaden samt dränerande och kapillärbrytande skikt under och runt byggnad enligt kapitel CEF i Anläggnings AMA10. Vid grundläggning med plintar rekommenderas dräneringsledningar runt byggnaden för att hålla krypgrunden torr. En geotextil bör läggas under det dränerande och kapillärbrytande skiktet. 4.4 Järnutfällningar Aktuell fastighet ligger inom ett riskområde för järnhydroxidutfällning i dräneringsvatten vilket bör beaktas vid anläggning av dräneringsledningar. Utfällning av järnhydroxid i dräneringssystemet kan leda till igensättning av dräneringen och att den till slut upphör att fungera. För att förhindra igensättning av dräneringsledningar föreslås dämd dränering. Alternativt kan nedbrytbart organiskt material, t e x sågspån läggas i kring dräneringsledningar. 4.5 Markytor och hårdgjorda ytor Terrassmaterial till överbyggnader för hårdgjorda ytor t.ex. infarter bör hänföras till materialtyp 2/3B och tjälfarlighetsklass 1 /2 enligt tabell CE/1 i Anläggnings AMA10.

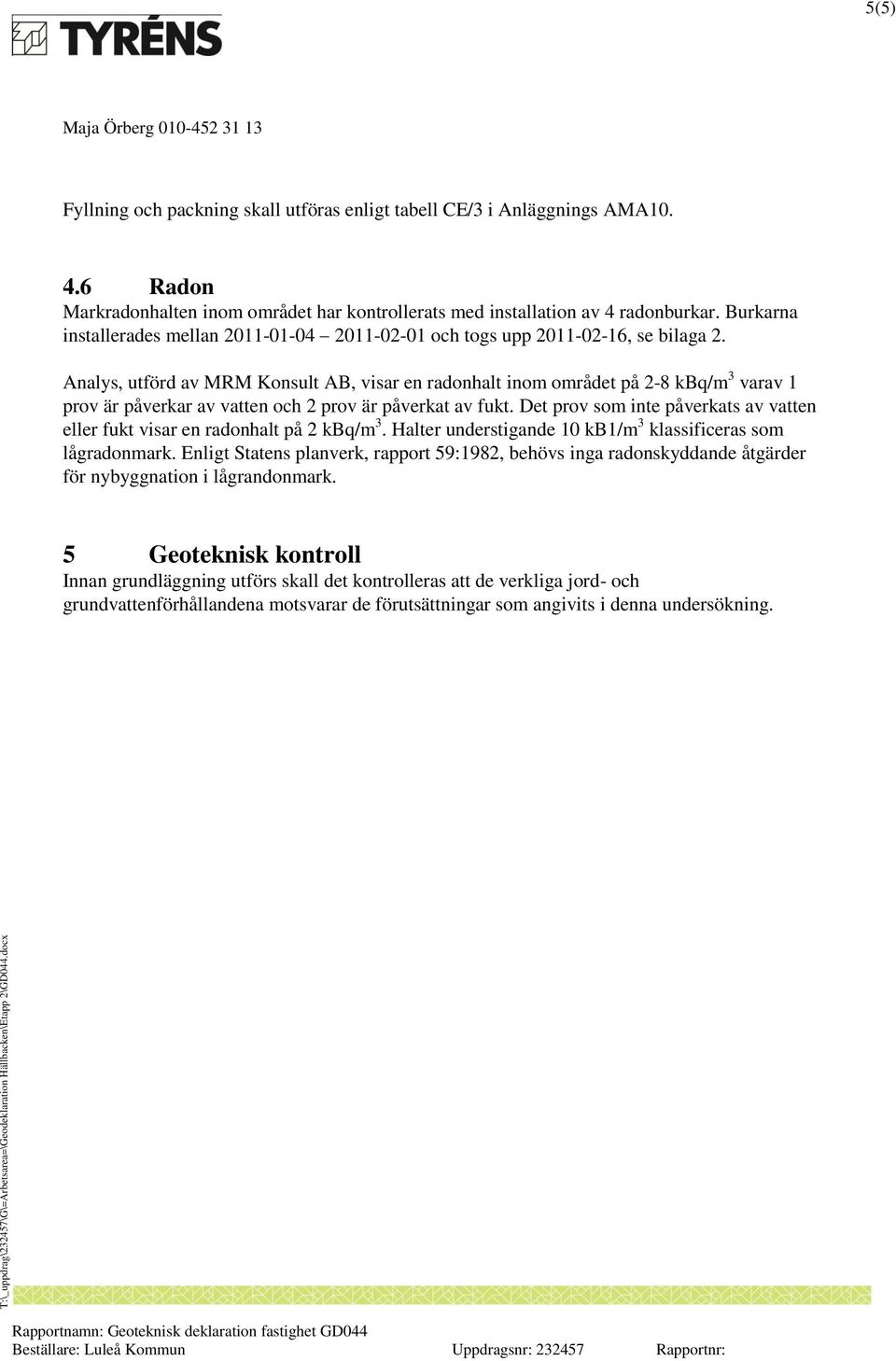

5 5(5) Fyllning och packning skall utföras enligt tabell CE/3 i Anläggnings AMA Radon Markradonhalten inom området har kontrollerats med installation av 4 radonburkar. Burkarna installerades mellan och togs upp , se bilaga 2. Analys, utförd av MRM Konsult AB, visar en radonhalt inom området på 2-8 kbq/m 3 varav 1 prov är påverkar av vatten och 2 prov är påverkat av fukt. Det prov som inte påverkats av vatten eller fukt visar en radonhalt på 2 kbq/m 3. Halter understigande 10 kb1/m 3 klassificeras som lågradonmark. Enligt Statens planverk, rapport 59:1982, behövs inga radonskyddande åtgärder för nybyggnation i lågrandonmark. 5 Geoteknisk kontroll Innan grundläggning utförs skall det kontrolleras att de verkliga jord- och grundvattenförhållandena motsvarar de förutsättningar som angivits i denna undersökning.

6 Luleå Kommun HÄLLBACKEN, LULEÅ
