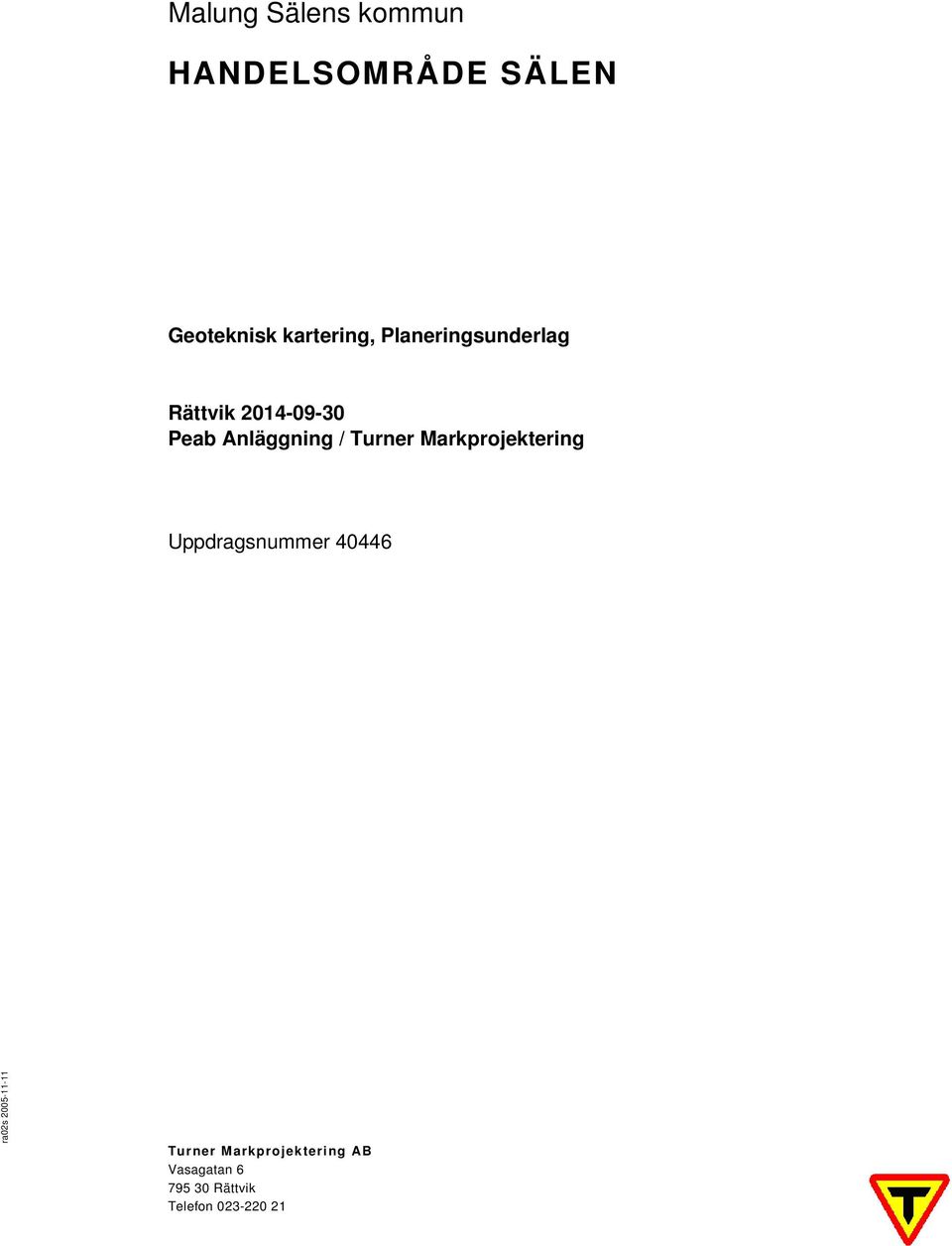

1 HANDELSOMRÅDE SÄLEN Geoteknisk kartering, Rättvik Peab Anläggning / Turner Markprojektering Uppdragsnummer Turner Markprojektering AB Vasagatan Rättvik Telefon

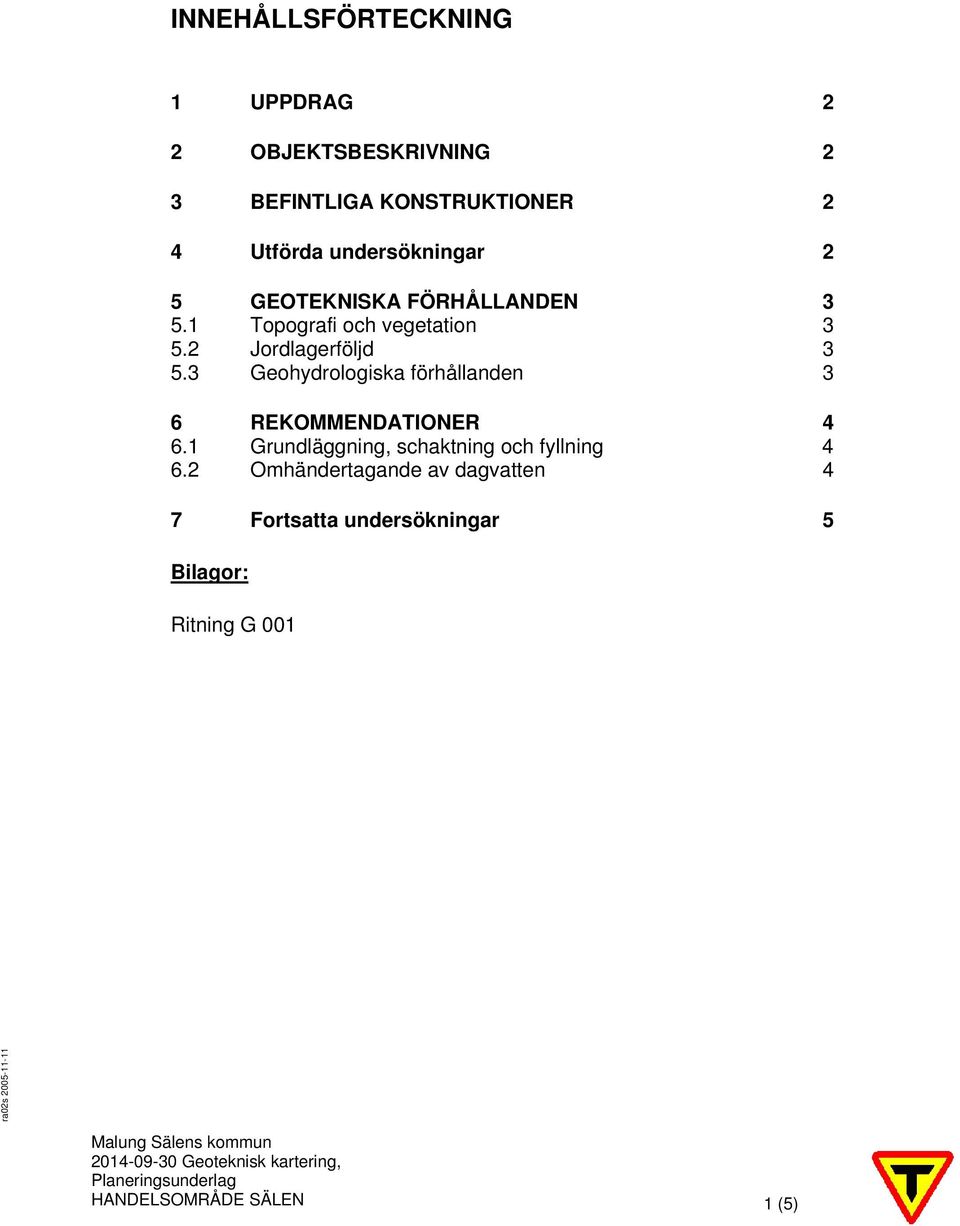

2 INNEHÅLLSFÖRTECKNING 1 UPPDRAG 2 2 OBJEKTSBESKRIVNING 2 3 BEFINTLIGA KONSTRUKTIONER 2 4 Utförda undersökningar 2 5 GEOTEKNISKA FÖRHÅLLANDEN Topografi och vegetation Jordlagerföljd Geohydrologiska förhållanden 3 6 REKOMMENDATIONER Grundläggning, schaktning och fyllning Omhändertagande av dagvatten 4 7 Fortsatta undersökningar 5 Bilagor: Ritning G 001 HANDELSOMRÅDE SÄLEN 1 (5)

3 1 UPPDRAG PEAB har utfört en översiktlig geoteknisk undersökning för planerat Handelsområde vid Fjällvägen i Sälen. Syftet med undersökningen har varit att översiktligt klarlägga geotekniska förhållanden för att kunna ge underlag för fortsatt planering av området. Undersökningen syftar även till att översiktligt ge rekommendationer med avseende på val av grundläggningsmetod, grund- och ytvattenhantering samt att ge förslag på fortsatta undersökningar. Denna handling är ett planeringsunderlag och behandlar endast rekommendationer och synpunkter för planeringsskedet. Denna handling ska ej ligga till grund för geotekniska synpunkter för byggskedet. Innan byggstart bör kompletterande geotekniska arbeten utföras. 2 OBJEKTSBESKRIVNING Aktuellt undersökningsområde är ca 250 x 250 m stort och är beläget vid Fjällvägen strax före infarten till Lindvallen. Inom området planeras nytt Handelsområde med butiker och parkeringar. 3 BEFINTLIGA KONSTRUKTIONER Undersökningsområdet genomkorsas av VA-ledningar och en kraftledning, se ritning G 001. I övrigt finns inga kända konstruktioner. 4 Utförda undersökningar Ytkartering av området utfördes under 2014 av PEAB. Resultat redovisas på ritning G 001. HANDELSOMRÅDE SÄLEN 2 (5)

4 5 GEOTEKNISKA FÖRHÅLLANDEN 5.1 Topografi och vegetation Aktuellt område utgörs huvudsakligen av sluttande mark från väst mot öst. Största höjdskillnaden inom området är cirka 12 m. Området består huvudsakligen av myrmark som delvis är skogsbevuxen. 5.2 Jordlagerföljd Aktuella ytliga jordarter redovisas på ritning G 01 samt beskrivs nedan: Undersökt område domineras av moränjordar som till största delen överlagras av torv. Torven kan ställvis underlagras av tunnare lager av silt. Då endast ytkartering och stickprovtagning utförts kan moränens sammansättning ej bestämmas, men bedöms vara en siltig sandig morän. Torvens mäktighet varierar inom området mellan 0,2m och till över 3m (vid karteringen användes en handsticksond som är 3,0 m). I områdets norra del finns en befintlig bensinstation och på östra sidan om denna är VA-ledningar förlagda in på aktuellt område. Här har befintliga torvmassor tidigare utgrävts och ersatts med fyllnadsmassor av morän. 5.3 Geohydrologiska förhållanden Ett flertal diken finns inom aktuellt område. I norr mot riksvägen finns förutom ett vägdike även en sänka som tidvis kan ha relativt kraftig vattenföring. Sänkan går samman med vägdiket i nordost. Ingen undersökning av grundvattenförhållandena har utförts. Grundvattenytan kan förväntas ligga relativt ytligt inom stora delar av området och yt- och markvatten kan förväntas förekomma i riklig omfattning under nederbördsrika- och snösmältningsperioder. HANDELSOMRÅDE SÄLEN 3 (5)

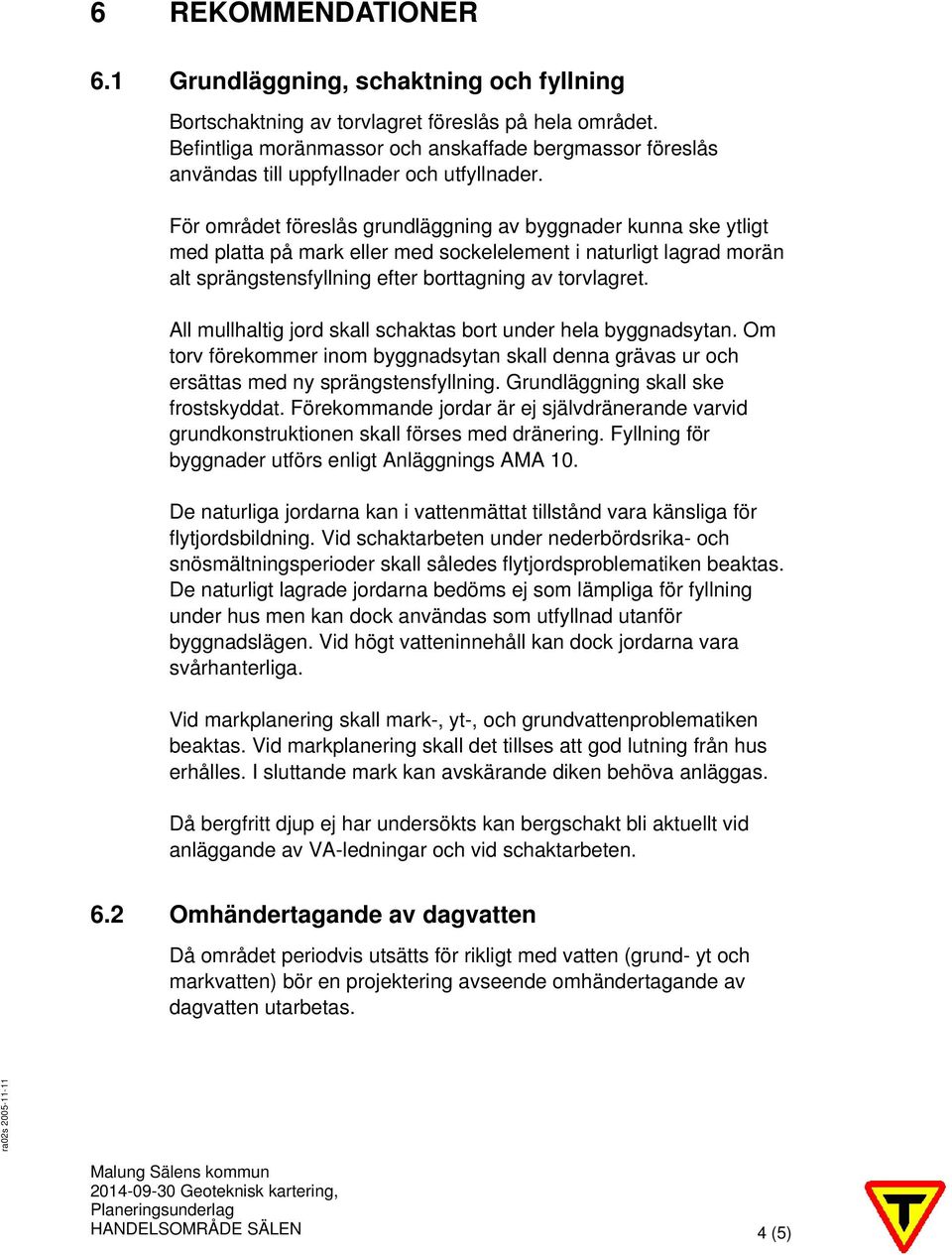

5 6 REKOMMENDATIONER 6.1 Grundläggning, schaktning och fyllning Bortschaktning av torvlagret föreslås på hela området. Befintliga moränmassor och anskaffade bergmassor föreslås användas till uppfyllnader och utfyllnader. För området föreslås grundläggning av byggnader kunna ske ytligt med platta på mark eller med sockelelement i naturligt lagrad morän alt sprängstensfyllning efter borttagning av torvlagret. All mullhaltig jord skall schaktas bort under hela byggnadsytan. Om torv förekommer inom byggnadsytan skall denna grävas ur och ersättas med ny sprängstensfyllning. Grundläggning skall ske frostskyddat. Förekommande jordar är ej självdränerande varvid grundkonstruktionen skall förses med dränering. Fyllning för byggnader utförs enligt Anläggnings AMA 10. De naturliga jordarna kan i vattenmättat tillstånd vara känsliga för flytjordsbildning. Vid schaktarbeten under nederbördsrika- och snösmältningsperioder skall således flytjordsproblematiken beaktas. De naturligt lagrade jordarna bedöms ej som lämpliga för fyllning under hus men kan dock användas som utfyllnad utanför byggnadslägen. Vid högt vatteninnehåll kan dock jordarna vara svårhanterliga. Vid markplanering skall mark-, yt-, och grundvattenproblematiken beaktas. Vid markplanering skall det tillses att god lutning från hus erhålles. I sluttande mark kan avskärande diken behöva anläggas. Då bergfritt djup ej har undersökts kan bergschakt bli aktuellt vid anläggande av VA-ledningar och vid schaktarbeten. 6.2 Omhändertagande av dagvatten Då området periodvis utsätts för rikligt med vatten (grund- yt och markvatten) bör en projektering avseende omhändertagande av dagvatten utarbetas. HANDELSOMRÅDE SÄLEN 4 (5)

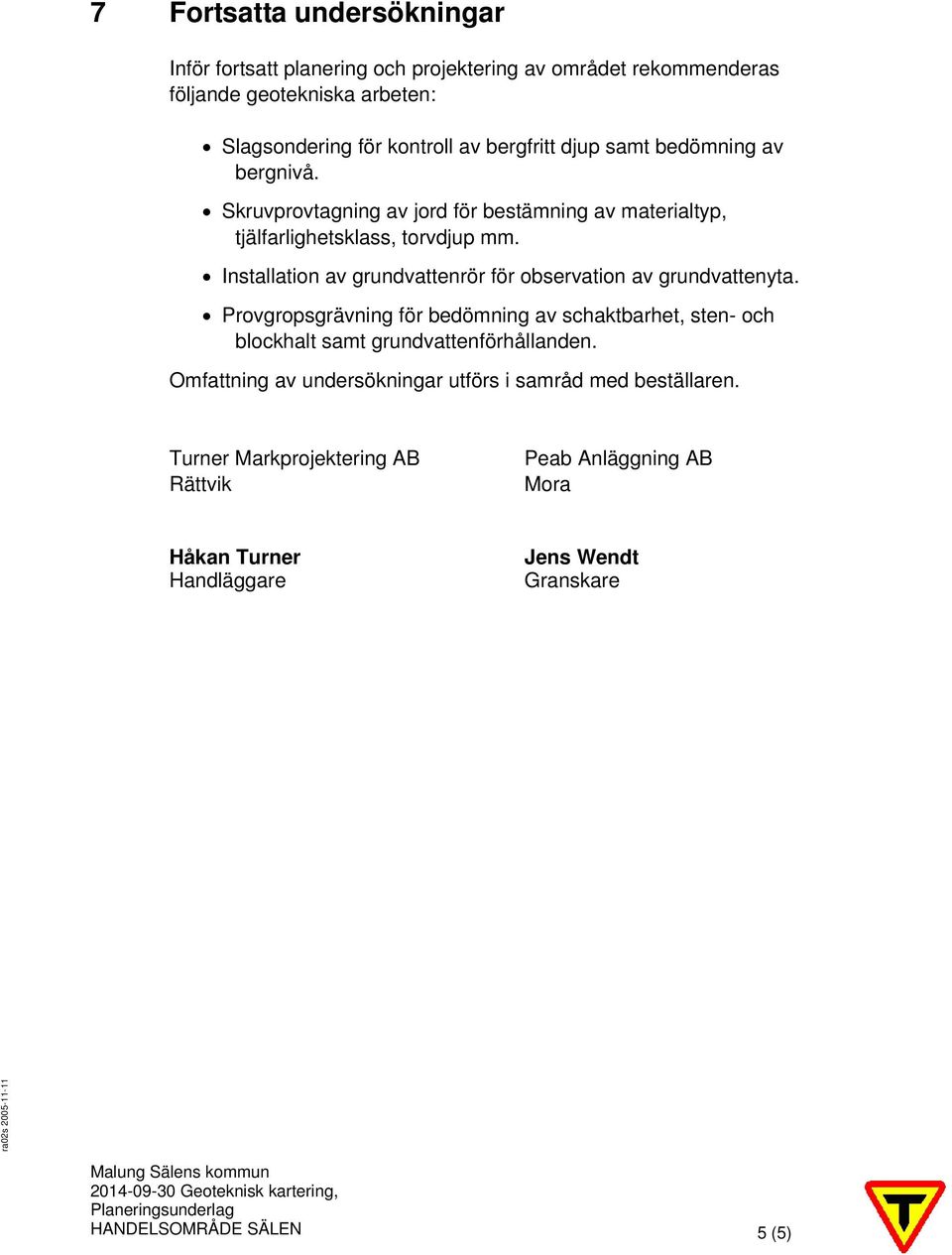

6 7 Fortsatta undersökningar Inför fortsatt planering och projektering av området rekommenderas följande geotekniska arbeten: Slagsondering för kontroll av bergfritt djup samt bedömning av bergnivå. Skruvprovtagning av jord för bestämning av materialtyp, tjälfarlighetsklass, torvdjup mm. Installation av grundvattenrör för observation av grundvattenyta. Provgropsgrävning för bedömning av schaktbarhet, sten- och blockhalt samt grundvattenförhållanden. Omfattning av undersökningar utförs i samråd med beställaren. Turner Markprojektering AB Rättvik Peab Anläggning AB Mora Håkan Turner Handläggare Jens Wendt Granskare HANDELSOMRÅDE SÄLEN 5 (5)
