1 UPPDRAGSNUMMER GEOTEKNISK OCH HYDROLOGISK UTREDNING GÄLLANDE DEL AV HALMSTAD 1:1, ALETS FÖRSKOLA HALMSTAD KOMMUN HANDLÄGGARE JERKER HULTÉN GRANSKARE TOMAS BENNET SWECO Civil AB Halmstad Infra Sweco

2 Innehållsförteckning 1 Objekt 1 2 Syfte 1 3 Befintliga förhållanden Topografi och ytbeskaffenhet Befintliga anläggningar 2 4 Utförda undersökningar Geotekniska undersökningar Markmiljöundersökningar Laboratorieundersökningar 2 5 Undersökningsresultat Jordlager Djup till fast botten Grundvatten Stabilitetsförhållanden 4 6 Geotekniska rekommendationer Grundläggning Omhändertagande av grundvatten Hydrogeologisk inverkan Klimatförändringar 4 7 Fortsatt utredning 5

3 Objekt På uppdrag av Halmstad kommun har Sweco utfört en geoteknisk undersökning av fastigheten Halmstad 1:1 i anslutning till Gentoftevägen, Halmstads kommun. Inom området planeras en ny förskolebyggnad i ett plan, utan källare. Placering och utforming är ej bestämd i dagsläget. AKTUELLT OMRÅDE Figur 1. Orienteringskarta (Google maps), samt ungefärligt läge för området inom vilket förskola planeras. 2 Syfte Syftet med undersökningen är att utreda grundläggningsförutsättningarna för den planerade byggnaden samt kartlägga dess påverkan på grundvattennivå, eventuella förändringar av vattenflöden och vattenströmningar i marken. 3 Befintliga förhållanden 3.1 Topografi och ytbeskaffenhet Området består idag i huvudsak av skogsmark och är relativt plant med marknivåer omkring +2,6 (se figur 2 nedan). Figur 2. Aktuellt område 1 (5)

4 Befintliga anläggningar Utöver en elledning som korsar fastigheten från nordväst till sydöst finns inga anläggningar inom undersökningsområdet. 4 Utförda undersökningar 4.1 Geotekniska undersökningar Fältundersökningar som utfördes av Sweco under september 2014 omfattade spetstryckssondering (CPT), skruvprovtagning, installation av grundvattenrör. Undersökningarna redovisas i Markteknisk undersökningsrapport /Geoteknik (MUR) daterad Markmiljöundersökningar Okulär undersökning av jordprover har utförts, såsom avvikande färg eller lukt, men inga indikationer på förekomst av miljöföroreningar konstaterades. 4.3 Laboratorieundersökningar Ett urval av prover har undersökts av Lars Söderqvist på WSP:s laboratorie i Halmstad. Undersökningarna har utförts med avseende på jordart och klassificering. 5 Undersökningsresultat 5.1 Jordlager Jordlagerföljden utgörs överst av ett 0,1-0,3 m tjockt lager av mullhaltigt sandlager. Därunder följer sandjordar med varierande inslag av gyttja, silt, lera ned till cirka 1,5 m djup. I en punkt påträffades även ett 0,5 m tjockt torvlager. Därunder följer ett lager med fastare sandjordar utan inslag av gyttja och torv ned till 3 m djup, vilket följs av ett lager av siltjordar med skiftande inslag av finsand och lera. Under silten följer siltig lera med enstaka sandskikt. Se figur 3 nedan. Sandjordarna hänförs till materialtyp 2-5B och tjälfarlighetsklass 1-4. De har en låg till medelhög relativ fasthet de översta 1,5 metrarna och en medlehög till hög relativ fasthet mellan 1,5 m och 3,0 m djup. Underliggande siltjordar bedöms ha en mycket låg till låg relativ fasthet och hänförs till materialtyp 5A och tjälfarlighetsklass 3. Leran bedöms ha hög odränerad skjuvhållfasthet och hänförs till materialtyp 5A och tjälfarlighetsklass 4. I de östra delarna av området förekommer fastare friktionsjordar på mellan 4,8 och 6,8 m djup. 2 (5)

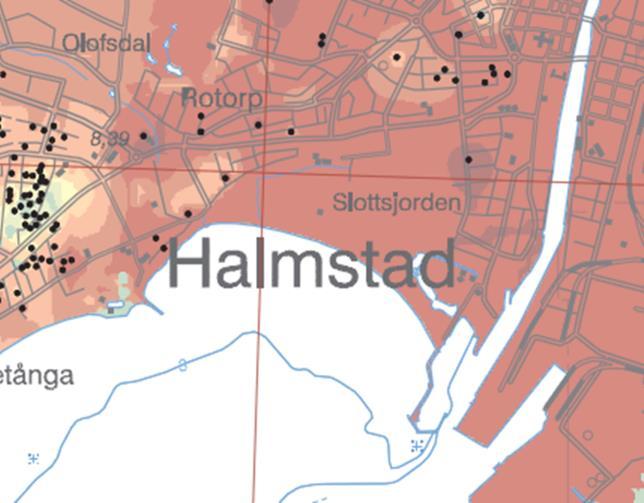

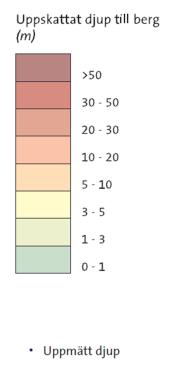

5 Sand, låg till medelhög relativ fasthet Torv Sand, medelhög till hög relativ fasthet Silt, mycket låg till låg relativ fasthet Lera, hög odränerad skjuvhållfasthet Figur 3. Jordlagerföljd, Alet 1:1 5.2 Djup till fast botten Sonderingarna har avbrutits på mellan 4,8 och 7,4 m djup (motsvarande nivåer på -2,2 och -4,8), antingen utan att gå på berg eller block, eller på grund av för stort sonderingsmotstånd. Enligt jorddjupskartan ligger berg på mellan m djup. ). Figur 4. Utdrag från jorddjupskartan Ungefärligt läge för aktuellt undersökningsområde är markerat med svart cirkel. SGU. 3 (5)

6 Grundvatten Grundvattenrör installerades i samband med fältundersökningarna i september Vid avläsning som utfördes låg grundvattennivån på mellan +1,4 och +1,6 vilket motsvarar cirka 1,1 m under markytan. 5.4 Stabilitetsförhållanden Totalstabiliteten är god i området. 6 Geotekniska rekommendationer 6.1 Grundläggning Planerad byggnad bedöms kunna plattgrundläggas på packad fyllning ovan naturliga fasta jordlager efter urgrävning av lösa jordlager. Befintliga torvlager och sandjordar med inslag av gyttja behövs skiftas ur till cirka 1,5 m djup före grundläggning kan utföras. Konstruktionen utförs frostskyddad och grundläggning utförs på lager av dränerade och kapillärbrytande material. Konstruktionen rekommenderas att utföras med dränering. 6.2 Omhändertagande av grundvatten På grund av relativt höga grundvattennivåer i området lämpar det sig inte med lokalt omhändertagande av dagvatten (LOD). 6.3 Hydrogeologisk inverkan Planerad byggnad bedöms inte ha någon påverkan på grundvattenförhållandena. Möjligtvis kan grundvattenkvaliteten påverkas under byggtiden och grundvattenbildningen över tid minska marginellt inom området på grund av omgivande hårdgjorda ytor. Vid behov kan eventuell dränering från området i framtida ledningsschakter förhindras genom till exempel strömningsavskärande fyllning. 6.4 Klimatförändringar Området ligger på nivåer runt +2,5. Redan idag kan vattennivåer i havet stiga till nivåer omkring +2,3 vid kraftiga stormar, varför nivårna inom området bedöms vara för låga. Enligt IPCC (FN:s klimatpanel Intergovernmental Panel on Climate Change) beräknas havsytan stiga med cirka 0,9 m till år Klimatförändringarna bedöms även leda till periodvis ökad nederbörd, vilket, tillsammans med stigande havsnivåer, leder till högre grundvattennivåer. Enligt Halmstads kommuns egna rekommendationer för det närliggande hamnområdet bör lägsta golvhöjd för byggnader ligga på nivå +3,5. Rimligen bör samma nivå på lägsta golvhöjd tillämpas även i detta läge. 4 (5)

7 Fortsatt utredning Inför detaljplaneringen av området rekommenderas att man genomför utförligare undersökningar för att utreda utbredning och mäktighet på förekommande torv och sandlager med gyttja. Halmstad Jerker Hultén 5 (5)
