RAPPORT. Förskola Akvarievägen Geoteknik TYRESÖ KOMMUN UPPDRAGSNUMMER PROJEKTERINGSUNDERLAG SWECO CIVIL AB STHLM GEOTEKNIK

Transkript

1 TYRESÖ KOMMUN Förskola Akvarievägen Geoteknik UPPDRAGSNUMMER SWECO CIVIL AB STHLM GEOTEKNIK LASSE ENGVALL HANDLÄGGARE ANTE LEDJE GRANSKNING

2 2 (7)

3 Innehållsförteckning 1 Uppdrag 1 2 Underlag 1 3 Planerad anläggning 1 4 Geotekniska undersökningar 1 5 Geotekniska förhållanden Topografi Jordlager 2 6 Materialparametrar 2 7 Geotekniska rekommendationer Grundläggning Yttre mark Markarbeten 3 Bilagor Markteknisk undersökningsrapport MUR daterad Tolkade geotekniska sektioner 100G1231- tom 100G1234 EL \\sestofs010\projekt\22176\ _förskola_akvarievägen_geoteknik\000_förskola_akvarievägen_geoteknik\10_arbetsmaterial\tyresö förskola akvarievägen pm geoteknik docx

4

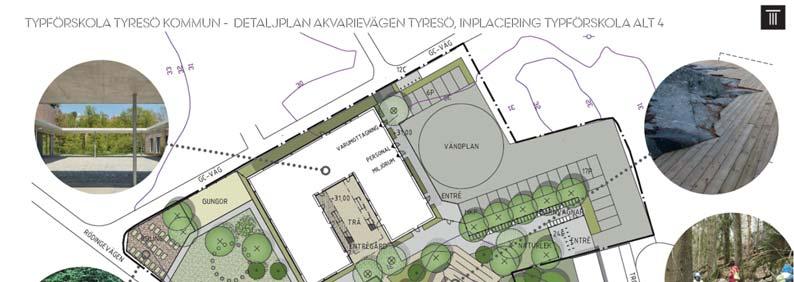

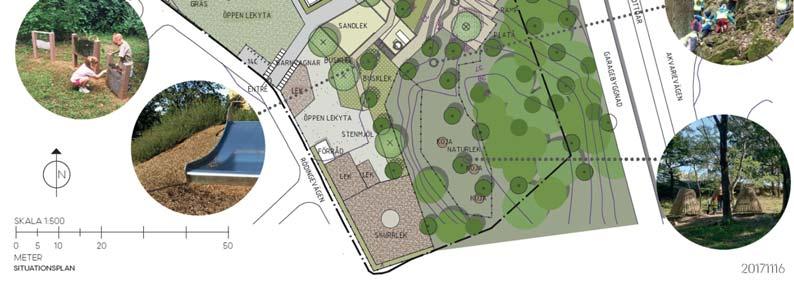

5 1 Uppdrag På uppdrag av Tyresö Kommun har Sweco Civil AB utfört geoteknisk utredning för planerad ny förskola Akvarievägen inom Bollmora Tyresö. Denna redovisning är ett projekteringsunderlag som avses ligga till grund för den fortsatta projekteringen av förskolan. Till bygghandlingen bör denna redovisning omarbetas. 2 Underlag Typförskola för Tyresö kommun - Detaljplan Akvarievägen daterad Planerad anläggning Förskolan skall vara en byggnad i ett plan utan källare med golv på nivån +31,25. Byggnaden skall ha yttermåtten ca 30x34 m. Figur 1 Förskola samt förskolegården 4 Geotekniska undersökningar Utförda geotekniska undersökningar redovisas i Markteknisk undersökningsrapport MUR daterad (3) EL \\sestofs010\projekt\22176\ _förskola_akvarievägen_geoteknik\000_förskola_akvarievägen_geoteknik\10_arbetsmaterial\tyresö

6 5 Geotekniska förhållanden 5.1 Topografi Området utgörs av parkmark som delvis är gräsytor delvis är skogsmark. Inom tomten finns en idrottsplan och enstaka gångvägar. I södra delen finns ett skogbevuxet höjdparti. I väster gränsar området till Rödvingevägen. I söder till Akvarievägen. Inom området finns flera berghällar. 5.2 Jordlager Jorden mellan områdena med berg i dagen utgörs till största delen av torrskorpelera och silt som underlagras av ett tunt lager grövre friktionsjord som vilar på berg. Inom vissa delar av området bl. a. idrottsplanen och södra delen - finns överst ett max ca 1 m tjockt fyllningslager. Fyllningen består huvudsakligen av friktionsmaterial Torrskorpeleran- silten är genomgående fast och har en mäktighet som är max ca 4 m. Inom husläget är leran-siltens mäktighet max ca 2 m. Friktionsjorden närmast ovan berget utgörs troligen av morän och har liten mäktighet eller saknas i vissa delar helt. Grundvattenrör har installerats i två punkter. Grundvattenytan har dock inte hunnit stabiliserats under undersökningsperioden. 6 Materialparametrar Vid dimensionering av grundläggningen kan följande materialparametrar tillämpas Materialegenskap Karakteristiskt värde Packad sprängstensfyllning Tunghet ovan /under gvy k= 19 / 11 kn/m 3 Friktion E-modul Lera Sylt º MPa Tunghet ovan / under gvy k= 18 / 11 kn/m 3 Skjuvhållfasthet/ Friktion *) º E-modul MPa *) Vid dimensionering används det värde som blir dimensionerande 2 (3) EL \\sestofs010\projekt\22176\ _förskola_akvarievägen_geoteknik\000_förskola_akvarievägen_geoteknik\10_arbetsmaterial\tyresö förskola akvarievägen pm geoteknik docx

7 7 Geotekniska rekommendationer 7.1 Grundläggning Byggnaden föreslås grundläggas med plattor på packad sprängstensfyllning sedan förekommande fyllning och humuslager avlägsnats. Sprängstensfyllningens tjocklek skall vara minst 0,3 m. Innan sprängstensfyllningen utläggs skall en geotextil bruksklass N3 utläggas på schaktbottnen. Vid bergskärning sprängs berget så att grundläggning kan ske på minst 0,3 m packad sprängstensfyllning. Vid dimensionering av grundläggningen tillämpas de materialparametrar som angivits i kap 7. Normal dränering utförs för byggnaden. 7.2 Yttre mark Vid dimensionering av överbyggnad för hårdgjorda ytor antas den naturliga jorden utgöras av materialtyp 4 B. 7.3 Markarbeten Efter avschaktning av befintlig fyllning och humuslager och före utläggning av geotextil bör en geoteknisk besiktning av schaktbottnen utföras för att kontrollera att all olämplig jord bortschaktats. 3(3) EL \\sestofs010\projekt\22176\ _förskola_akvarievägen_geoteknik\000_förskola_akvarievägen_geoteknik\10_arbetsmaterial\tyresö
