1 HSB Produktion i Östergötland HB Linköping

2 Datum Uppdragsnummer Märta Lidén Emma Backteman Lars Malmros Uppdragsledare Handläggare Granskare Ramböll Sverige AB Westmansgatan Linköping Telefon Fax Organisationsnummer

3 Innehållsförteckning 1. Uppdrag Syfte Underlag Befintliga förhållanden Geotekniska förhållanden Hus K Hus G Hus H Hus I/J Härledda värden Hydrogeologi Grundläggning... 6 Tabeller Tabell 1. Härledda materialparametrar för hus K exklusive K Tabell 2. Härledda materialparametra för undersökningspunkt K Tabell 3. Härledda materialparametrar för hus G... 5 Tabell 4. Härledda materialparametra för hus H... 5 Tabell 5. Bruksgräns... 6 Tabell 6. Hydrogeologiska mätningar... 6 Figurer Figur 1. Skiss över befintlig grundläggning från konstruktör... 2 Figur 2. Röd markering avser byggnader aktuella för påbyggnad... 3 i

4 (PM/Rapport) 1. Uppdrag Nya trapphus/hissar samt påbyggnad av befintliga byggnader planeras inom Laggkärlet i Linköping. Inför planerad byggnation har Ramböll på uppdrag av HSB produktion i Östergötland utfört en geoteknisk undersökning. 2. Syfte Undersökningen har utförts i syfte att utreda rådande geotekniska förhållanden inom området samt att ge underlag inför fortsatt projektering och grundläggningsrekommendationer. 3. Underlag Underlag för PM har varit: Markteknisk undersökningsrapport Geoteknik (MUR) för objektet, upprättad av Ramböll, daterad Befintliga förhållanden Området utgörs idag av flerbostadshus med Söderleden söder om området. Aktuellt område gränsar till bostadsområden i norr och öst. Till väster om området finns öppna gräsområden som gränsar till Tinnerbäcken ca 100 m väster om aktuellt område. Mellan befintlig bebyggelse finns park- och grönområden samt parkeringsyta och lekområde. Markytans nivåer varierar mellan +58,7 i norr och +63,8 i söder vilket motsvarar en skillnad på ca 5 m. Befintliga byggnader är utförda med källarvåning. Grundläggning av befintliga byggnader och skiss från konstruktör, se figur 1. Se figur 2 för undersökningsområde. 1 av 7

5 Figur 1. Skiss över befintlig grundläggning från konstruktör 2 av 7

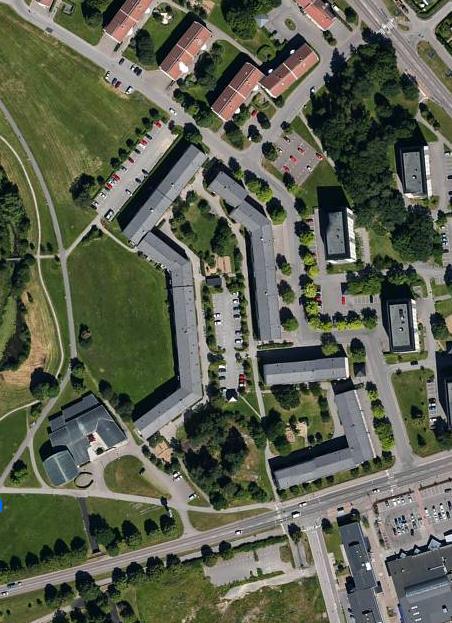

6 Figur 2. Röd markering avser byggnader aktuella för påbyggnad 5. Geotekniska förhållanden Generellt återfinns fyllning (återfyllning) mot källare närmast byggnaderna. 3 av 7

7 5.1 Hus K Jorden inom området för Hus K utgörs av ett lager fyllning (matjord, sand, lera och torrskorpelera) upp till ca 1 m. Under följer (1-10 m), torrskorpelera och lera. Lerans fasthet minskar mot djupet. Slagsondering har stoppat mot block eller berg vid varierande nivåer mellan +58,4 och +60,2 vilket motsvarar 3,4 m och 17,0 m. 5.2 Hus G Jorden inom Hus G utgörs av fyllning upp till 1,5 m (matjord, torrskorpelera, grus, sand och lera). Under följer, torrskorpelera och lera (1-9,3 m) med avtagande fasthet mot djupet. Skiktade friktionsjordar förekommer. Slagsondering har stoppat mot block eller berg vid nivåer varierande mellan +61,3 och +45,0 vilket motsvarar 0,7 m och 15,5 m. 5.3 Hus H Jorden utgörs av fyllning upp till ca 2 m följt av friktionsjord varvat med ned till ca 5 m. Under följer (2-9,6 m) med varierande fasthet ned till ca 9,5 m följt av friktionsjord ned till 10,5 m under markytan. Slagsondering har stannat mot block eller berg vid nivåer mellan +61,5 och +47,3 vilket motsvarar 1,4 m och 14,5 m. 5.4 Hus I/J Jorden utgörs generellt av ett ytligt lager fyllning upp till ca 1,5 m. Under följer ar med skiktade friktionsjordar med avtagande fasthet mot djupet med undantag för undersökningspunkt I2 där jorden mot djupet utgörs av medelfast friktionsjord. Slagsondering har stoppat mot block eller berg vid nivåer mellan +61,3 och +50,2 vilket motsvarar 2,4 m och 12,8 m under markytan. 6. Härledda värden En sammanställning av härledda värden redovisas nedan i tabell 1-4. Maximal tillåten tillskottsspänning i bruksgräns redovisas i tabell 5. För detaljer kring materialparametrar hänvisas till MUR Geoteknik upprättad av Ramböll Sverige AB, daterad av 7

8 Tabell 1. Härledda materialparametrar för hus K exklusive K18 från min. till max. Jordart Tunghet [kn/m 3 ] Skjuvhållfasthet [ kpa] Fast lagrad Löst lagrad Tabell 2. Härledda materialparametra för undersökningspunkt K18 från min. till max. Jordart Tunghet [kn/m 3 ] Skjuvhållfasthet [ kpa] Fast lagrad Löst lagrad Tabell 3. Härledda materialparametrar för hus G från min. till max. Jordart Tunghet [kn/m 3 ] Skjuvhållfasthet [ kpa] Fast lagrad Löst lagrad Tabell 4. Härledda materialparametra för hus H från min. till max. Jordart Tunghet [kn/m 3 ] Skjuvhållfasthet [ kpa] Fast lagrad Löst lagrad av 7

9 Tabell 5. Bruksgräns ID Max Tillskottslast [kpa] Djup [m] G G G H K K K Hydrogeologi Två filterförsedda observationsrör har installerats inom området på 11 m och 5,5 m under markytan. Vid lodning har grundvattennivåer uppmätts till +57,1 och +59,4 vilket motsvarar 1,9 m och 3,9 m under befintlig markytenivå. Se tabell 2 för sammanställning. Tabell 6. Hydrogeologiska mätningar ID Datum Markyta Spetsnivå Uppmätt nivå Meter under markyta GWK ,7 +47,9 +57,14 1,9 GWH ,8 +57,4 +59,0 3,9 8. Grundläggning CPT-sonderingar indikerar att leran är överkonsoliderad. Överkonsoliderad lera innebär att det finns ett visst belastningsutrymme innan långtidssättningar uppstår, se tabell 5. Trapphus grundläggs prelimenärt på samma nivå som källargrundläggningen då befintlig återfyllnings bärighet inte kan garanteras. Alternativt schaktas befintlig fyllning bort och ersätts med ny packad fyllning. 6 av 7

10 Inom de delar där byggnaden är pålgrundlagd bör pålat trapphus utföras för att minska risk för differenssättningar. Eventuell befintlig dränering runt byggnaderna kommer att påverkas av trapphusen. I samband med byggnation bör byggnaderna dräneras om och dräneringen anpassas till nya trapphusen. 7 av 7
