3 1 Uppdrag På uppdrag av Laholmshem AB har Sweco utfört en översiktlig geoteknisk undersökning på fastigheten Kobben 2 i Laholm, Hallands län, se Figur 1. På fastigheten, med adress Toffelgatan 5, planeras nybyggnation av två flerbostadshus i 6-8 våningar. 2 Syfte Figur 1. Orienteringskarta. Aktuellt undersökningsområde markerat med svart cirkel. Karta: Eniro Syftet med undersökningen är ge en översiktlig beskrivning av de geotekniska förhållandena inom fastigheten. Detta PM är ej framtaget för att fungera som förfrågningsunderlag eller bygghandling. 3 Befintliga förhållanden 3.1 Omgivning, topografi och ytbeskaffenhet Fastigheten omfattar ca 3000 m 2 och ligger i ett område med bostadsbebyggelse i 1-2 våningar, både villor och flerfamiljshus. Omgivningen är något kuperad. På södra delen av fastigheten ligger ett gräsbevuxet parti som är högre beläget än övriga delar, höjdskillnaden är som mest ca 2 meter, se Figur 2. I övrigt är de öppna ytorna inom fastigheten plangjorda på i stort sett samma nivå och belagda med asfalt eller grus, se Figur 3 och 4. 1 (6)

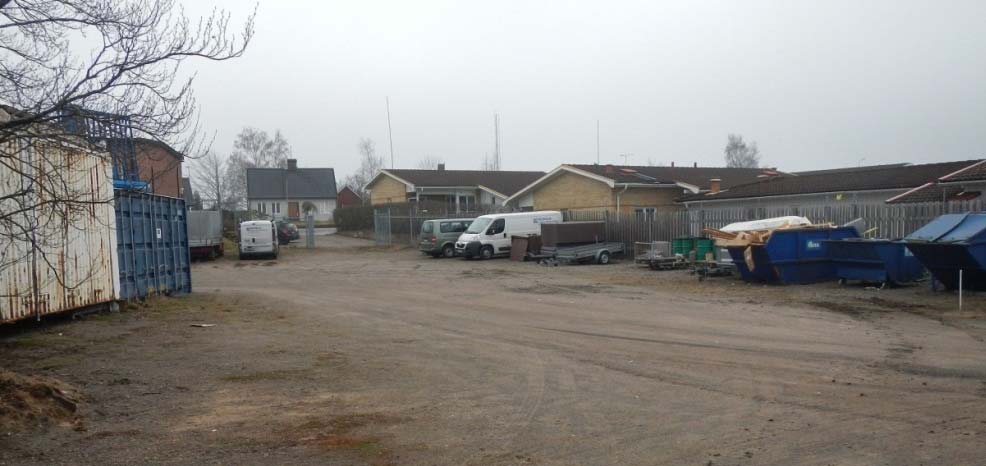

4 Figur 2. Huvudbyggnadens fasad mot söder. Figur 3. Asfalterad innergård på västra sidan av huvudbyggnaden. Figur 4. Grusad yta på sydvästra delen av fastigheten. 2 (6)

5 3.2 Befintliga konstruktioner Fastigheten är idag bebyggd med en industrilokal som rymmer både verkstad och kontor, se Figur 1 och 2. Byggnaden är i två plan, bottenvåningen i södra delen ligger delvis under mark eftersom markytan i den delen av fastigheten är högre än omgivande mark. Företaget som är verksamt i lokalerna idag tillverkar mobila väggar och industriportar. Tidigare har lokalerna använts av en handskfabrik. Kring huvudbyggnaden finns även en del förrådsbyggnader för bland annat materialupplag. Ett flertal markledningar förbinder byggnaderna med el-, tele och avloppsnätet. 4 Utförda undersökningar 4.1 Geotekniska undersökningar Fältundersökningar som utfördes av Sweco under februari 2014 omfattade spetstrycksondering, trycksondering och provtagning i form av störda prover med skruvprovtagare samt mätning av grundvattennivå i öppet grundvattenrör. Undersökningarna redovisas i Markteknisk undersökningsrapport / Geoteknik (MUR) daterad Markmiljöundersökningar I de jordprover som bedömts med avseende på geotekniska egenskaper har inga indikationer på miljöföroreningar påträffats (såsom avvikande färg eller doft). Inga prover har dock skickats för miljöanalys. 5 Undersökningsresultat 5.1 Jordlager En generell jordlagerprofil för undersökningsområdet kan beskrivas enligt Figur 5. Lagrens tjocklek och förhållande till nivå redovisas i Tabell 1. Höjdangivelserna följer RH 2000, markytans nivå ligger på ca +24 i större delen av fastigheten, södra delen 1-2 meter högre. 3 (6)

6 Lager A Grusig sand Det översta jordlagret består generellt av fyllningsmaterial av grusig sand. I den högre, gräsbevuxna delen av fastigheten är detta material inte lika fast lagrat. Lager B Finsand Från nivå ca +21 till nivå ca +15 finns ett skiktat lager finsand med hög relativ fasthet. I den norra delen av fastigheten påträffades även ett sättningskänsligt lager med siltig lera mellan nivå +20 till +19 som följdes av sand med skikt av finsand. Lager C Siltig lera Från nivå ca +15 finns ett lager siltig lera med en mäktighet på ca meter. Med ledning av utförd sondering och provtagning bedöms lerjorden vara överkonsoliderad med minst 60 kpa. Den odränerade skjuvhållfastheten har utvärderats ur CPT sonderingar. Leran i detta lager bedöms ha en skjuvhållfasthet på ca kpa, vilket motsvarar benämningen medium till hög (enligt SGIs Information 1). Lager D Friktionsjord Under leran visar sonderingarna på ett lager som bedöms vara friktionsjord på berg. Detta lager har inte undersökts närmare, sonderingarna visar på mycket hög relativ fasthet. Figur 5. Illustration av jordlagerföljden i undersökningsområdet med indelning i lager A-D. Tabell 1. Generell beskrivning av jordlagerföljden i undersökningsområdet. Beteckning Nivå Lagrets tjocklek Jordart Anmärkning A +24 till +21 Ca 3 m Fyllnadsmaterial/ grusig sand Mycket låg till medelhög relativ fasthet. B +21 till +15 Ca 3 m Sandlager med skikt av finsand Hög relativ fasthet. C +15 till -3 Ca m Siltig glaciallera Medium till hög skjuvhållfasthet. D -3 till -5 Ca 2-3 m Friktionsjord Mycket hög relativ fasthet. 4 (6)

7 5.2 Djup till fast botten Maximalt sonderingsdjup är ca 30 meter, sonderingarna fick avbrytas mot sten, block eller berg på nivå ca -5. En studie av SGUs jorddjupskarta visade på jorddjup i undersökningsområdet i intervallet meter, se Figur Grundvatten Figur 6. Utdrag från jorddjupskartan visar på ett djup till berg på ca meter i aktuellt undersökningsområde markerat med svart cirkel. SGU Grundvattenrör installerades i samband med fältundersökningarna Vid avläsning som utfördes låg grundvattennivån på ca +21,9 (ca 2 meter under markytan i norra delen av fastigheten), nivån bedöms följa normal årstidsvariation. 6 Geotekniska rekommendationer 6.1 Stabilitet Topografin och resultaten från den geotekniska undersökningen gör att undersökningsområdet bedöms som stabilt. 6.2 Sättningar I borrhål L1 återfinns ett ca 2 meter tjockt lager av fyllning av grusig sand. Denna sandjord har en mycket låg relativ fasthet och kompletterande packningsarbeten krävs för att undvika sättningar i detta lager. Med ledning av utförd sondering och provtagning bedöms lerjorden vara överkonsoliderad med minst 60 kpa. Detta innebär att tillskottslaster upp till denna nivå kan påföras leran (på nivån ca +15) utan att skadliga sättningar uppstår. För en tillskottslast på ca 80 kpa på lerlagret, har sättningarna överslagsmässigt bedömts 5 (6)

8 hamna i storleksordningen 5-8 cm. Kompletterande geotekniska undersökningar krävs för noggrannare beräkningar samt dimensionering. 6.3 Grundläggning Kompletterande undersökningar fodras för detaljprojektering. Baserat på denna översiktliga geotekniska undersökning bedöms byggnader och anläggningar kunna grundläggas direkt i mark under förutsättning att tillskottslaster, från anläggningar i mark inklusive eventuella uppfyllnader och grundvattensänkningar, begränsas till maximalt ca 80 kpa på nivån +15. Eventuell organisk jord under byggnad skiftas ut. Fyllnadsjord över nivå +24 kräver kompletterande packningsarbeten alternativt utskiftning av lösa jordlager. Grundläggning utförs med erforderligt frostskydd och på lager av dränerande och kapillärbrytande material. 6.4 Byggande, utförande Schaktarbeten skall utföras med betryggande säkerhet mot ras och skred och skall följa Arbetsmiljöverkets handbok Schakta säkert. Schakt för grundläggningsarbeten kan komma att kräva grundvattensänkning. Vid höga grundvattennivåer och/eller riklig nederbörd kan reducerad bärighet uppstå i de delar där siltiga jordlager förekommer. Eventuellt schaktnings- och packningsarbete bör därför ske vid torr väderlek och med stor försiktighet, omsorg och kontroll av vatteninnehåll i fyllnadsmassor. Halmstad Liw Rehnström, Geotekniker 6 (6)
