1 PM/ GEOTEKNIK Uppdrags nr: Datum: INFÖR TILLÄGG TILL STADSPLAN ÖNNERED 97:5 m fl Rev: Datum: GÖTEBORGS STAD TELLSTEDT I GÖTEBORG AB Avd geoteknik och mätteknik Handläggare: Thomas Östergren Tel thomas.ostergren@tellstedt.se TELLSTEDT I GÖTEBORG AB Varbergsgatan 12A, Göteborg Tel Fax Org nr (7)

2 Innehåll 1 OBJEKT ÄNDAMÅL UNDERLAG FÖR PROJEKTERINGS PM BESKRIVNING AV GEOTEKNISKA FÖRHÅLLANDEN Topografi m.m Geotekniska förhållanden Geohydrologi Sättningar Stabilitetsförhållanden GEOTEKNISKA PROBLEM OCH REKOMMENDATIONER Planerad byggnation Grundläggningsförslag m.m Radon SCHAKTNING...7 2(7)

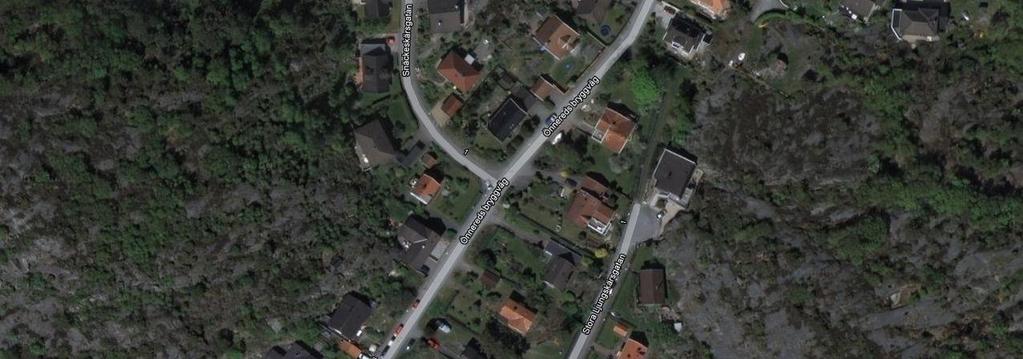

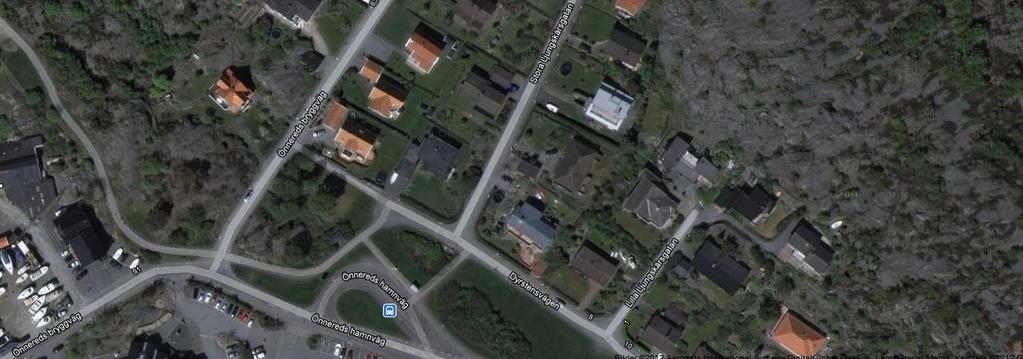

3 1 OBJEKT Denna projekterings PM/Geoteknik sammanfattar förutsättningarna inför detaljplanearbetet inom fastigheterna 97:5 m fl. 2 ÄNDAMÅL Projekterings PM/Geoteknik syftar till att redovisa sammanställt härledda värden, vilka skall utgöra underlag inför detaljplanearbete inom fastigheterna Önnered 97:5 m fl. 3 UNDERLAG FÖR PROJEKTERINGS PM Markteknisk Undersökningsrapport/Geoteknik, från Tellstedt i Göteborg AB, daterad Inför tillägg till stadsplan, Önnered 97:5 m fl, Göteborgs Stad. 4 BESKRIVNING AV GEOTEKNISKA FÖRHÅLLANDEN 4.1 Topografi m.m. Undersökningsområdet är beläget mellan Önnereds bryggväg och Stora Ljungskärsgatan i Önnered, Göteborgs Stad. Området utgörs av villabebyggd tomtmark blandat med berg i dagen. Marknivån inom det undersökta området varierar mellan ca +13 och ca +22. Bild 1. Ungefärligt läge för det undersökta området. 3(7)

4 4.2 Geotekniska förhållanden De redovisade jordmäktigheterna är uppmätta i provtagningspunkterna och gäller i de specifika punkterna. Således kan mäktigheterna variera mellan punkterna och inom undersökningsområdet. Jordlagerföljden inom undersökningsområdet utgörs av mulljord och sand vilken underlagras av lera på friktionsjord ovan berg. Se bilaga 1 för mer detaljerad information. Mulljord utgör ytlagret i samtliga skruvprovtagningspunkter, utom i punkt 11 där ytlagret är fyllnadsmaterial. Ytlagret har en mäktighet på ca 0,2-0,3 meter. Se bilaga 1, för mer detaljerad information. Sand hittas under ytlagret i samtliga skruvprovtagningspunkter ner till ca 0,6-1,2 m djup. I punkt 11 är sanden mullhaltig. Lera (kohesionsjord) finns i samtliga skruvprovtagningspunkter utom i punkt 9. Leran är torrskorpefast och sandig ner till knappt 1 meters djup. Vattenkvoten i torrskorpeleran är i punkt 3 uppmätt till 25 %, och den underliggande lerans vattenkvot i samma punkt varierar mellan 40 % - 46 %. I punkt 1 är leran sandig ner till 4 m djup. Vingsondering har gjorts i punkt 3. Skjuvhållfastheten (oreducerad) är ca 10 kpa mellan 2-4,5 m djup. Se ritning G Leran uppvisar mycket låg skjuvhållfasthet närmast friktionsmaterialet under leran. Bergets nivå har inte undersökts, men stopp mot sten block eller berg har noterats vid slagsondering i undersökningspunkt 1, 2, 4, 5, 6, 7, 8, 9, 10 och 11. Största slagsonderade djup är 7 m, och minsta djup 1 m. Kartering/inmätning av partier med berg i dagen har utförts. Se ritning G Geohydrologi Vid undersökningstillfället noterades en grundvattenyta i skruvprovtagningshål 3, 0,6 m under markytan. 4.4 Sättningar Jordarternas sättningsegenskaper har inte undersökts och får tills vidare anses som normalkonsoliderade. Detta innebär att varje lastökning ger upphov till sättningar. Vid grundläggning enligt nedan föreslagen metod kommer endast marginella sättningar att uppstå. 4(7)

5 4.5 Stabilitetsförhållanden Stabiliteten har kontrollerats i en sektion, sektion C-C, se bilaga 3:1-3: Beräkningarna är utförda i odränerad och kombinerad analys i programmet GeoSuite Stabilitet, version , beräkningsmetod BEAST Säkerhetsklass har valts till SK2 med anledning av att risk för allvarlig personskada finns, men att den ej kan anses vara hög. Markanvändningen inom de aktuella fastigheterna skall hänföras till "Planläggning, detaljerad utredning" enligt tabell 4:2, Rapport 4:2010 (Implementeringskomission för Europastandarder inom Geoteknik), Tillståndsprövningar/klassificering av naturliga slänter och slänter med befintlig bebyggelse och anläggningar anvisningar, Vägledning för tillämpning av Skredkommissionens rapporter 3:95 och 2:96 (delar av)), vilket innebär att kraven på erforderlig säkerhetsfaktor är F c >1,7-1,5 vid odränerad analys och F komb > 1,5-1,4, kombinerad analys. Beräkningar har gjorts för slänten i befintligt förhållande (bilaga 3:1-3: ) samt har beräkningar utförts med en utbredd last om 10 kpa (bilaga 3:3-3: ), vilken kan utgöras av t.ex. tyngden från 0,5 meter fyllnadsmaterial. Det översta jordlagret utgörs av en varierande sammansättning av mulljord, sand och torrskorpelera, se bilaga , för mer detaljerad information. Jordlagret har antagits ha en friktionsvinkel på 30 o, en densitet på 2,0 t/m 3 samt en skjuvhållfasthet på 30 kpa till ca 1,5 meters djup. Därefter påträffas en lös till mycket lös lera. Leran har fått friktionsvinkeln 30 o, en densitet på 1,6 t/m 3 samt en skjuvhållfasthet på 10 kpa till ca 5,5 meters djup. Därefter är leran mycket lös och skjuvhållfastheten avtar till 9 kpa, till fast botten/morän påträffas. Grundvattenytan har lagts i underkant torrskorpa, ca 1,5 meter under markytan. Moränen har tilldelats en friktionsvinkel på 42 o och en densitet på 2,2 t/m 3. Beräknad lägsta säkerhetsfaktor, befintliga förhållanden för slänten i sektion C-C är; F C =2,12 F komb =2,10 5(7)

6 Beräknad lägsta säkerhetsfaktor för slänten med en utbredd last på 10 kpa, ger följande resultat; F C =1,56 F komb =1,56 Med utgångspunkt från ovanstående resultat och en jämförelse mot Rapport 4:2010, konstateras att säkerhetsfaktorerna för slänten i befintligt förhållande samt med en utbredd last av 10 kpa, är tillfyllest. Vid laster större än 10 kpa, är stabiliteten ej tillfyllest. En lastrestriktion om max last av 10 kpa, föreskrivs därför inom delar av det undersökta området, se ritning G , för detaljerad information om vilket område. 5 GEOTEKNISKA PROBLEM OCH REKOMMENDATIONER 5.1 Planerad byggnation De geotekniska undersökningarna syftar till att utgöra underlag inför tillägg till stadsplan för Önnered 97:5 m fl, samt för byggnation av enbostadshus på avstyckning av fastigheten 97: Grundläggningsförslag m.m. Innan grundläggningsarbetena påbörjas, är det viktigt att all mulljord, samt annat material vilket är ogynnsamt för grundläggningen, först schaktas bort. Eventuellt nytt fyllnadsmaterial väljs och packas enligt anläggnings AMA 07. Då jordlagren är lösa och djupen till berg något ojämna bör det planerade enbostadshuset grundläggas med pålar. Pålar slås till godkänt stopp i friktionsmaterialet (morän) eller till berg. För kontroll av att erforderlig bärförmåga uppnåtts kan pålarna stötvågsmätas. Bottenbjälklaget utföres fribärande. Inom området och runt byggnaden är det viktigt att det sörjs för en rätt dimensionerad och utformad dränering. 5.3 Radon På uppdrag av Tellstedt i Göteborg AB har GEO-Gruppen AB under juni 2012 utfört en radonundersökning inom planområdet. Se bilaga 2, Markteknisk Undersökningsrapport/Geoteknik Inför tillägg till stadsplan, Önnered 97:5 m fl, Göteborgs Stad, för mer detaljerad information. Vid normalradonmark ska alla rörgenomgångar i bottenplattan tätas med silikon eller likvärdig tätningsmassa, alternativt förses med muffar, som hindrar radongas att tränga in i byggnaderna. 6(7)
