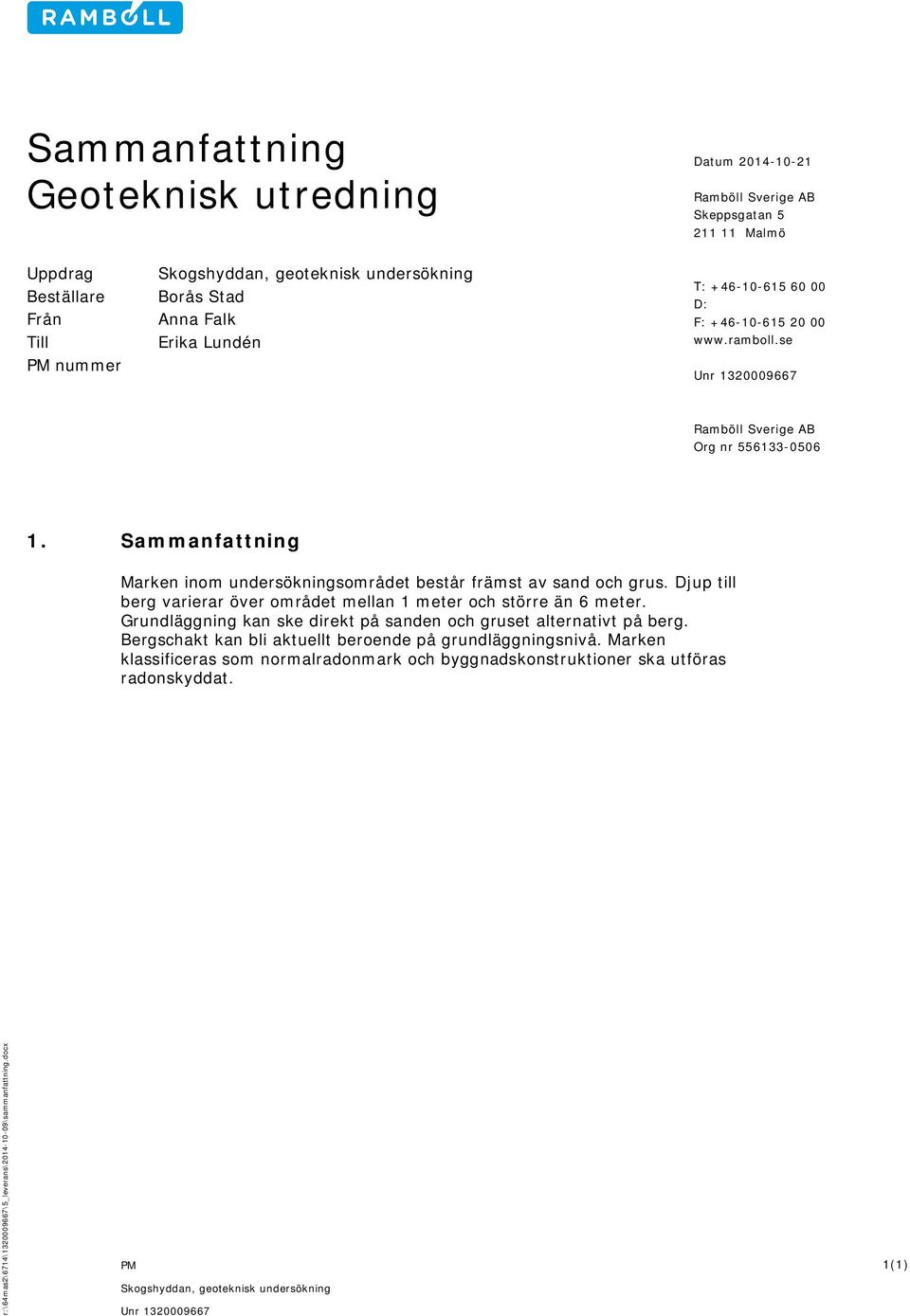

1 Sammanfattning Geoteknisk utredning Datum Ramböll Sverige AB Skeppsgatan Malmö Uppdrag Beställare Från Till PM nummer Skogshyddan, geoteknisk undersökning Borås Stad Anna Falk Erika Lundén T: D: F: Unr Ramböll Sverige AB Org nr Sammanfattning Marken inom undersökningsområdet består främst av sand och grus. Djup till berg varierar över området mellan 1 meter och större än 6 meter. Grundläggning kan ske direkt på sanden och gruset alternativt på berg. Bergschakt kan bli aktuellt beroende på grundläggningsnivå. Marken klassificeras som normalradonmark och byggnadskonstruktioner ska utföras radonskyddat. r:\64mas2\6714\\5_leverans\ \sammanfattning.docx PM Skogshyddan, geoteknisk undersökning Unr 1(1)

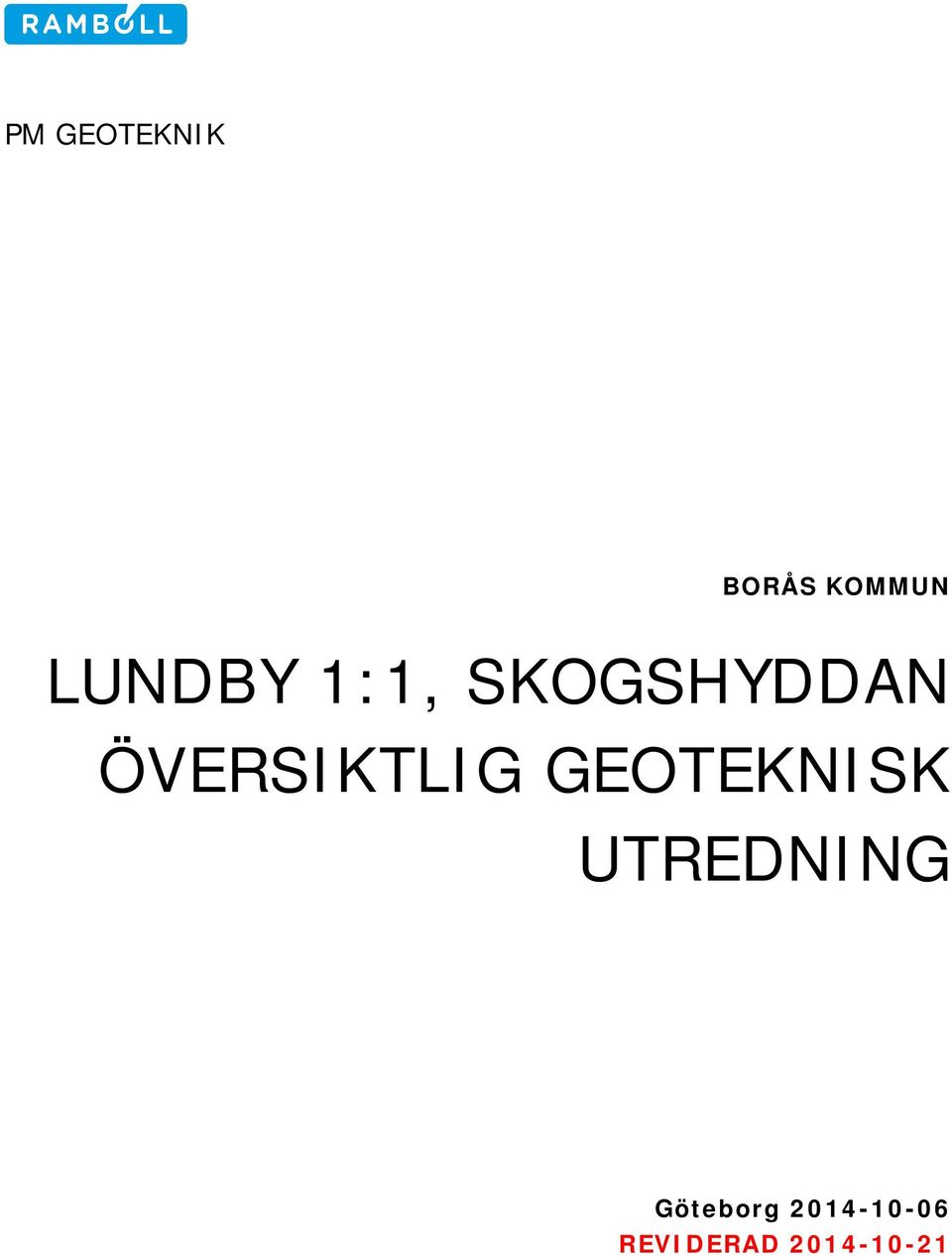

2 PM GEOTEKNIK BORÅS KOMMUN LUNDBY 1:1, SKOGSHYDDAN ÖVERSIKTLIG GEOTEKNISK UTREDNING Göteborg REVIDERAD

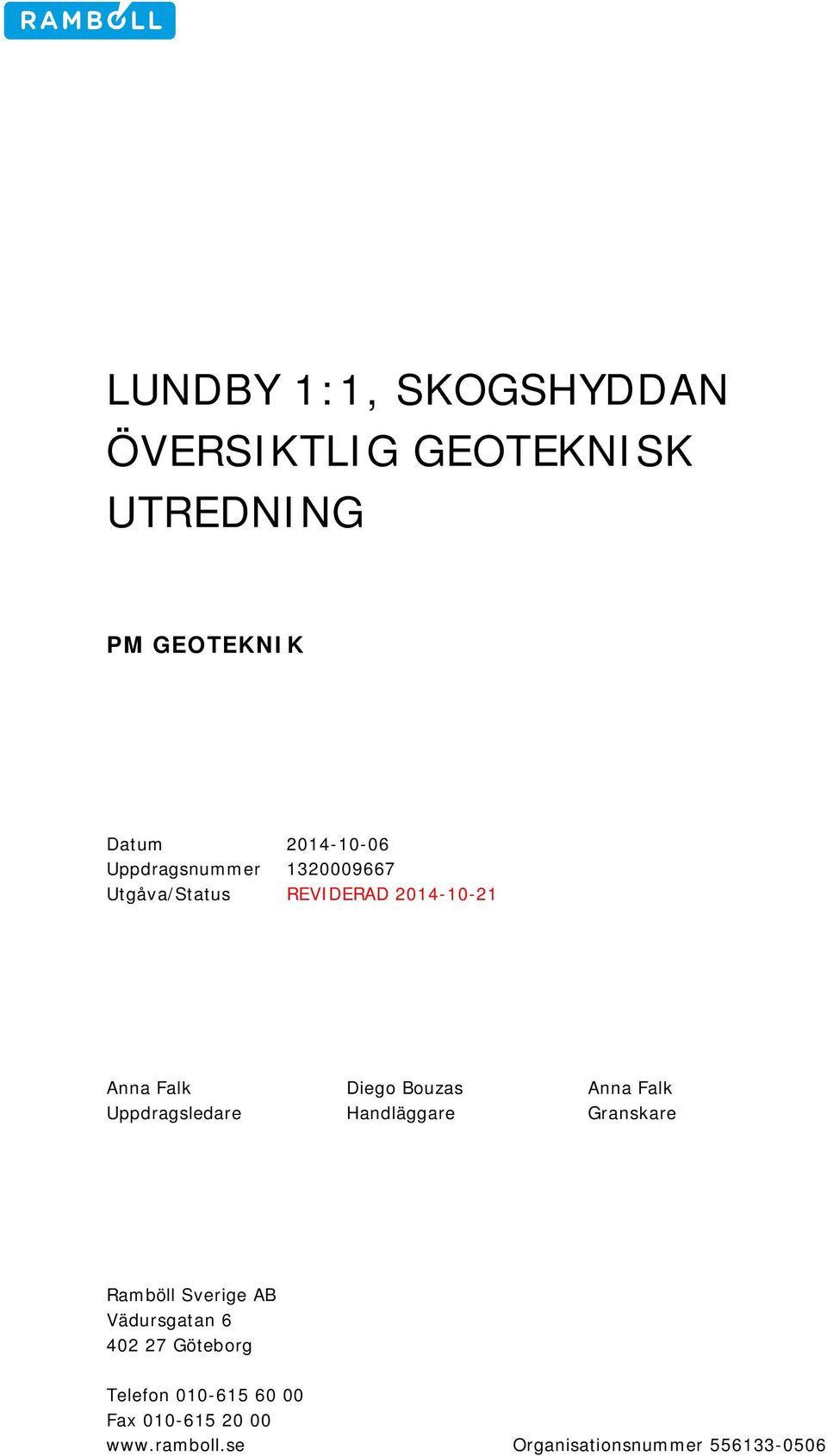

3 LUNDBY 1:1, SKOGSHYDDAN ÖVERSIKTLIG GEOTEKNISK UTREDNING PM GEOTEKNIK Datum Uppdragsnummer Utgåva/Status REVIDERAD Anna Falk Diego Bouzas Anna Falk Uppdragsledare Handläggare Granskare Ramböll Sverige AB Vädursgatan Göteborg Telefon Fax Organisationsnummer

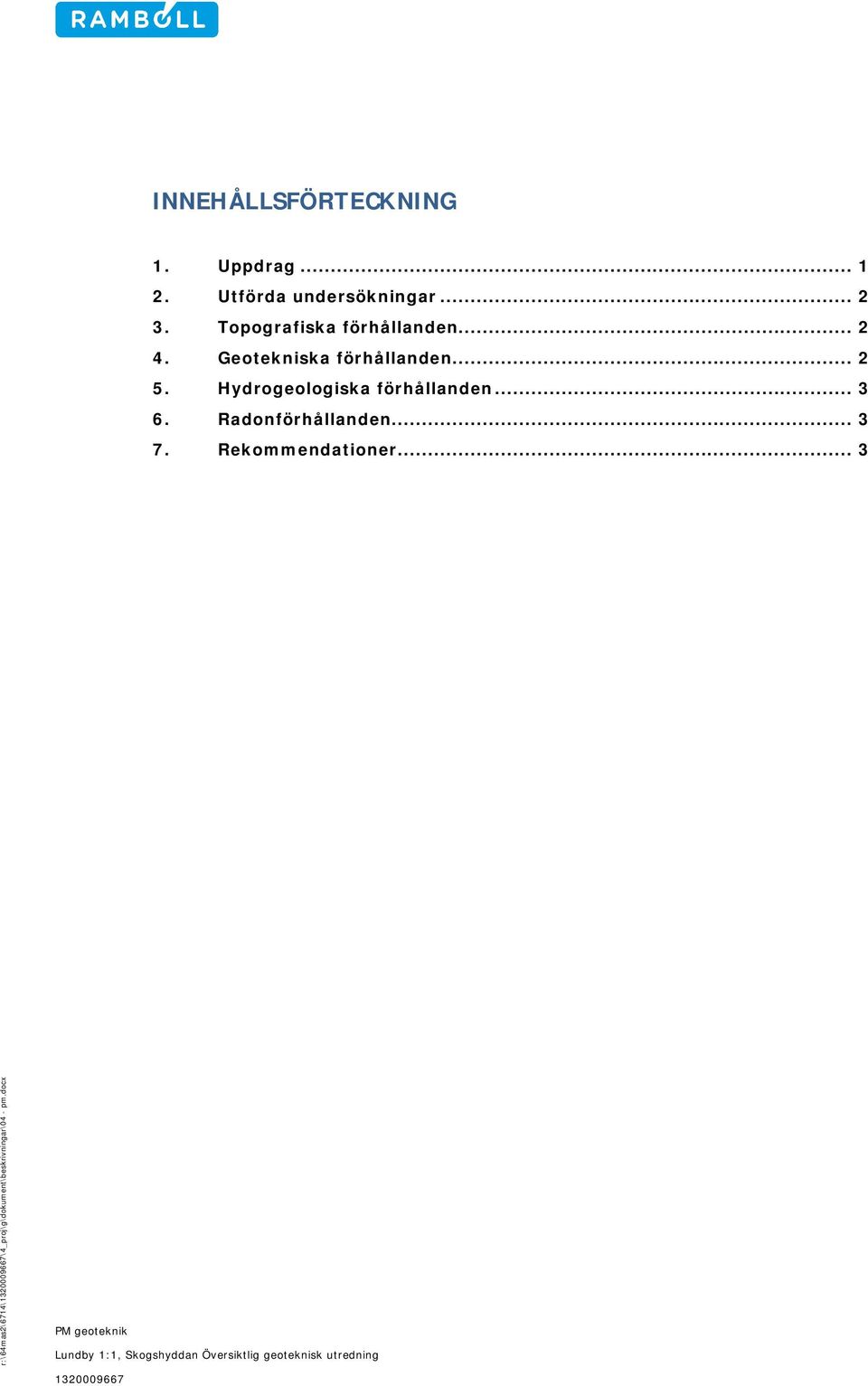

4 INNEHÅLLSFÖRTECKNING 1. Uppdrag Utförda undersökningar Topografiska förhållanden Geotekniska förhållanden Hydrogeologiska förhållanden Radonförhållanden Rekommendationer... 3 r:\64mas2\6714\\4_proj\g\dokument\beskrivningar\04 - pm.docx PM geoteknik

5 1. Uppdrag Ramböll Sverige AB har på uppdrag av Borås Stad utfört en översiktlig geoteknisk utredning inom Lundby 1:1. Det aktuella området är beläget i norra delen av Borås stad. Borås stad planerar att bygga en förskola på aktuell fastighet. Detaljplanen tillåter suterrängbyggnader i 3-4 plan. Området begränsas av Skaraborgsvägen i väster, Alidelundsgatan i norr och Skogshyddegatan i söder. Planerad bebyggelse är av förhållandevis lätt karaktär. r:\64mas2\6714\\4_proj\g\dokument\beskrivningar\04 - pm.docx Bild 1 Översiktskarta av området PM geoteknik UNDERSÖKNINGAR

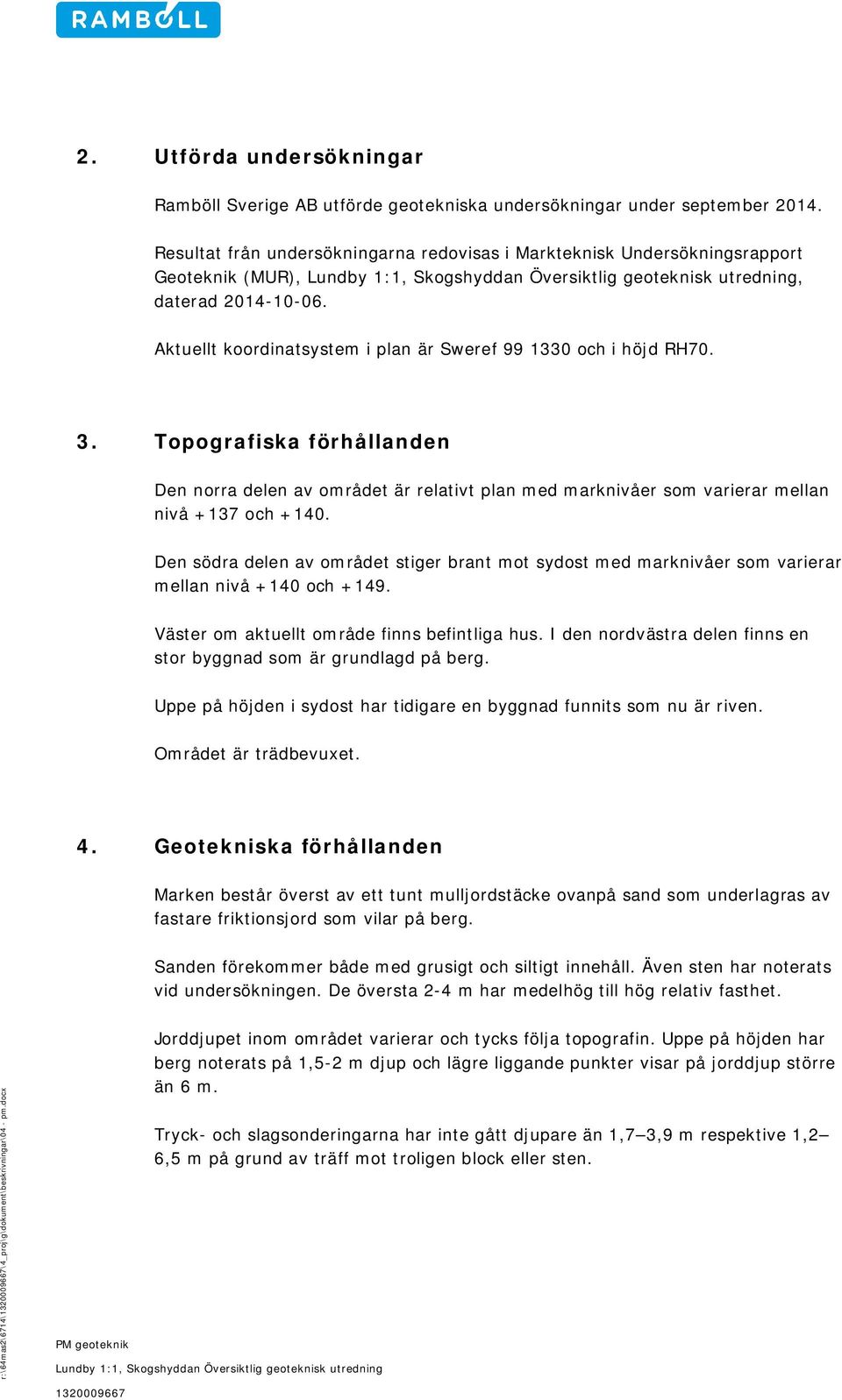

6 2. Utförda undersökningar Ramböll Sverige AB utförde geotekniska undersökningar under september Resultat från undersökningarna redovisas i Markteknisk Undersökningsrapport Geoteknik (MUR),, daterad Aktuellt koordinatsystem i plan är Sweref och i höjd RH Topografiska förhållanden Den norra delen av området är relativt plan med marknivåer som varierar mellan nivå +137 och Den södra delen av området stiger brant mot sydost med marknivåer som varierar mellan nivå +140 och Väster om aktuellt område finns befintliga hus. I den nordvästra delen finns en stor byggnad som är grundlagd på berg. Uppe på höjden i sydost har tidigare en byggnad funnits som nu är riven. Området är trädbevuxet. 4. Geotekniska förhållanden Marken består överst av ett tunt mulljordstäcke ovanpå sand som underlagras av fastare friktionsjord som vilar på berg. Sanden förekommer både med grusigt och siltigt innehåll. Även sten har noterats vid undersökningen. De översta 2-4 m har medelhög till hög relativ fasthet. r:\64mas2\6714\\4_proj\g\dokument\beskrivningar\04 - pm.docx PM geoteknik Jorddjupet inom området varierar och tycks följa topografin. Uppe på höjden har berg noterats på 1,5-2 m djup och lägre liggande punkter visar på jorddjup större än 6 m. Tryck- och slagsonderingarna har inte gått djupare än 1,7 3,9 m respektive 1,2 6,5 m på grund av träff mot troligen block eller sten.

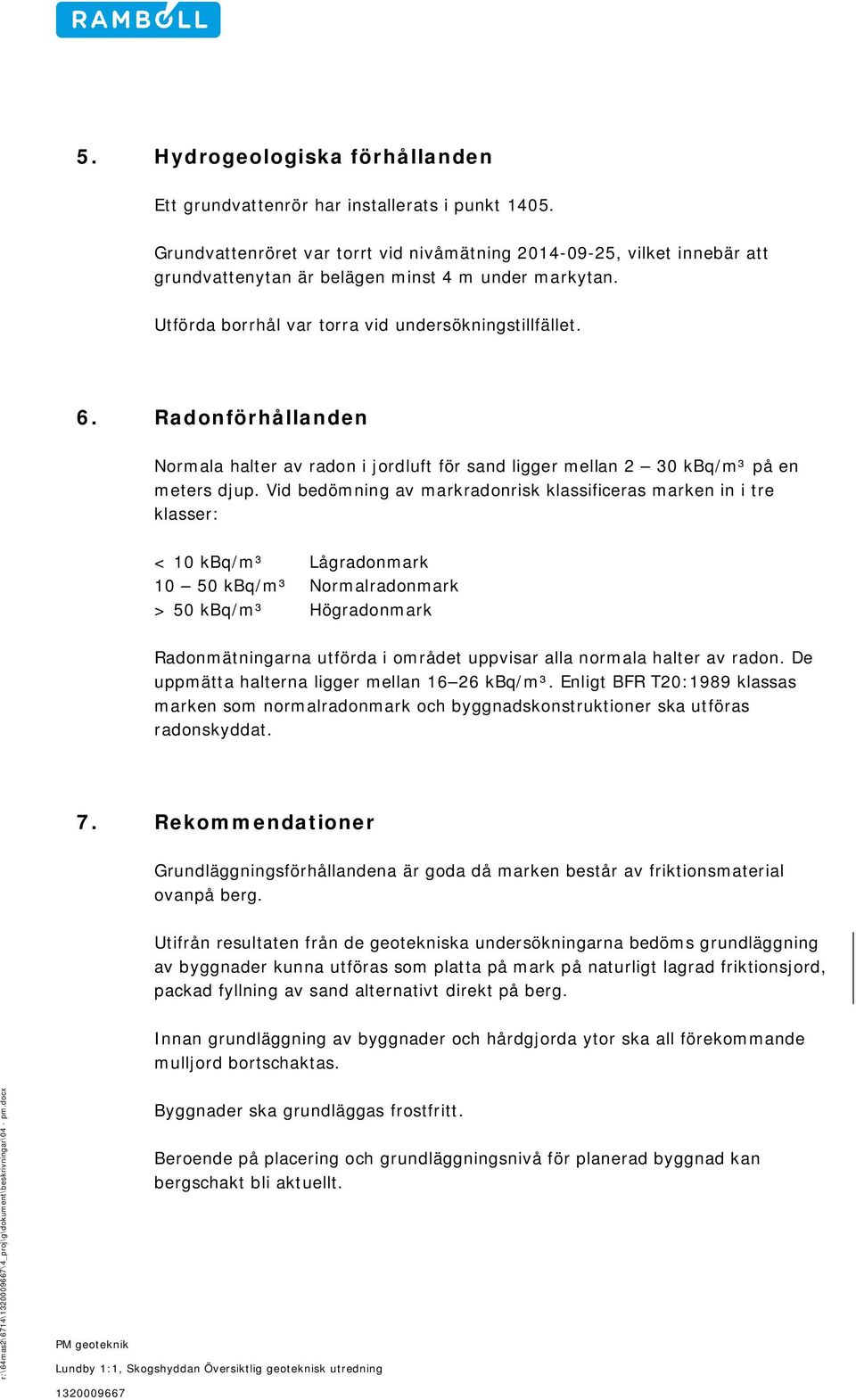

7 5. Hydrogeologiska förhållanden Ett grundvattenrör har installerats i punkt Grundvattenröret var torrt vid nivåmätning , vilket innebär att grundvattenytan är belägen minst 4 m under markytan. Utförda borrhål var torra vid undersökningstillfället. 6. Radonförhållanden Normala halter av radon i jordluft för sand ligger mellan 2 30 kbq/m³ på en meters djup. Vid bedömning av markradonrisk klassificeras marken in i tre klasser: < 10 kbq/m³ Lågradonmark kbq/m³ Normalradonmark > 50 kbq/m³ Högradonmark Radonmätningarna utförda i området uppvisar alla normala halter av radon. De uppmätta halterna ligger mellan kbq/m³. Enligt BFR T20:1989 klassas marken som normalradonmark och byggnadskonstruktioner ska utföras radonskyddat. 7. Rekommendationer Grundläggningsförhållandena är goda då marken består av friktionsmaterial ovanpå berg. Utifrån resultaten från de geotekniska undersökningarna bedöms grundläggning av byggnader kunna utföras som platta på mark på naturligt lagrad friktionsjord, packad fyllning av sand alternativt direkt på berg. Innan grundläggning av byggnader och hårdgjorda ytor ska all förekommande mulljord bortschaktas. r:\64mas2\6714\\4_proj\g\dokument\beskrivningar\04 - pm.docx PM geoteknik Byggnader ska grundläggas frostfritt. Beroende på placering och grundläggningsnivå för planerad byggnad kan bergschakt bli aktuellt.

8 Jordmassor inom området bedöms tillhöra materialtyp 2-3B och tjälfarlighetsklass 1-2 och överskottsmassor kan användas vid terrasseringsarbeten. Schaktarbeten, fyllning och packning ska utföras i enlighet med Anläggnings AMA 10. Grundläggning av lättare 1-2 plans byggnad bedöms kunna utföras i Geoteknisk kategori 1. Grundläggning av byggnader med större laster ska utföras i Geoteknisk kategori 2. Inför detaljprojektering av grundläggning krävs då fler geotekniska undersökningar för att ta fram jordens hållfasthets- och deformationsegenskaper. r:\64mas2\6714\\4_proj\g\dokument\beskrivningar\04 - pm.docx PM geoteknik

9 SV: Ang. SV: Ang. Lundby 1:1 - geoteknisk utredning Från: Anna Falk <Anna.Falk@ramboll.se> Till: "erika.lunden@boras.se" <erika.lunden@boras.se> Det var enkla frågor. Sättningar blir det inte tal om vid grundläggning på berg eller friktionsjord som packas enligt AMA. Stabilitetsproblem förekommer inte heller då marken som sagt består av friktionsjord och berg så länge godtagbara släntlutningar välj i projekteringen. /Anna Från: erika.lunden@boras.se [mailto:erika.lunden@boras.se] Skickat: den 23 oktober :28 Till: Anna Falk Ämne: Ang. SV: Ang. Lundby 1:1 - geoteknisk utredning Hej igen Anna, Tack för reviderad rapport och sammanfattning, där svar på mina två funderingar; sammanfattningen som saknades, samt hur rekommendationerna såg ut för uppförande av en större byggnad (3-4 plans souterrängbyggnad) än en 1-2plans souterrängbyggnad skulle se ut, framgår, Jag skulle även, efter samråd med min biträdande handläggare, vilja be om information kring stabilitet och sättningar, två rubriker som brukar förekomma i översiktliga geotekniska utredningar. Tack så mycket! Vänlig hälsning, Erika Lundén Planarkitekt Borås Stad - Planavdelningen - Samhällsbyggnadsförvaltningen Besöksadress: Stadshuset, Kungsgatan 55 Postadress: Borås Tfn: Webbplats: boras.se/stadsbyggnad

10 MARKTEKNISK UNDERSÖKNINGSRAPPORT (MUR) GEOTEKNIK BORÅS KOMMUN LUNDBY 1:1, SKOGSHYDDAN ÖVERSIKTLIG GEOTEKNISK UTREDNING Göteborg

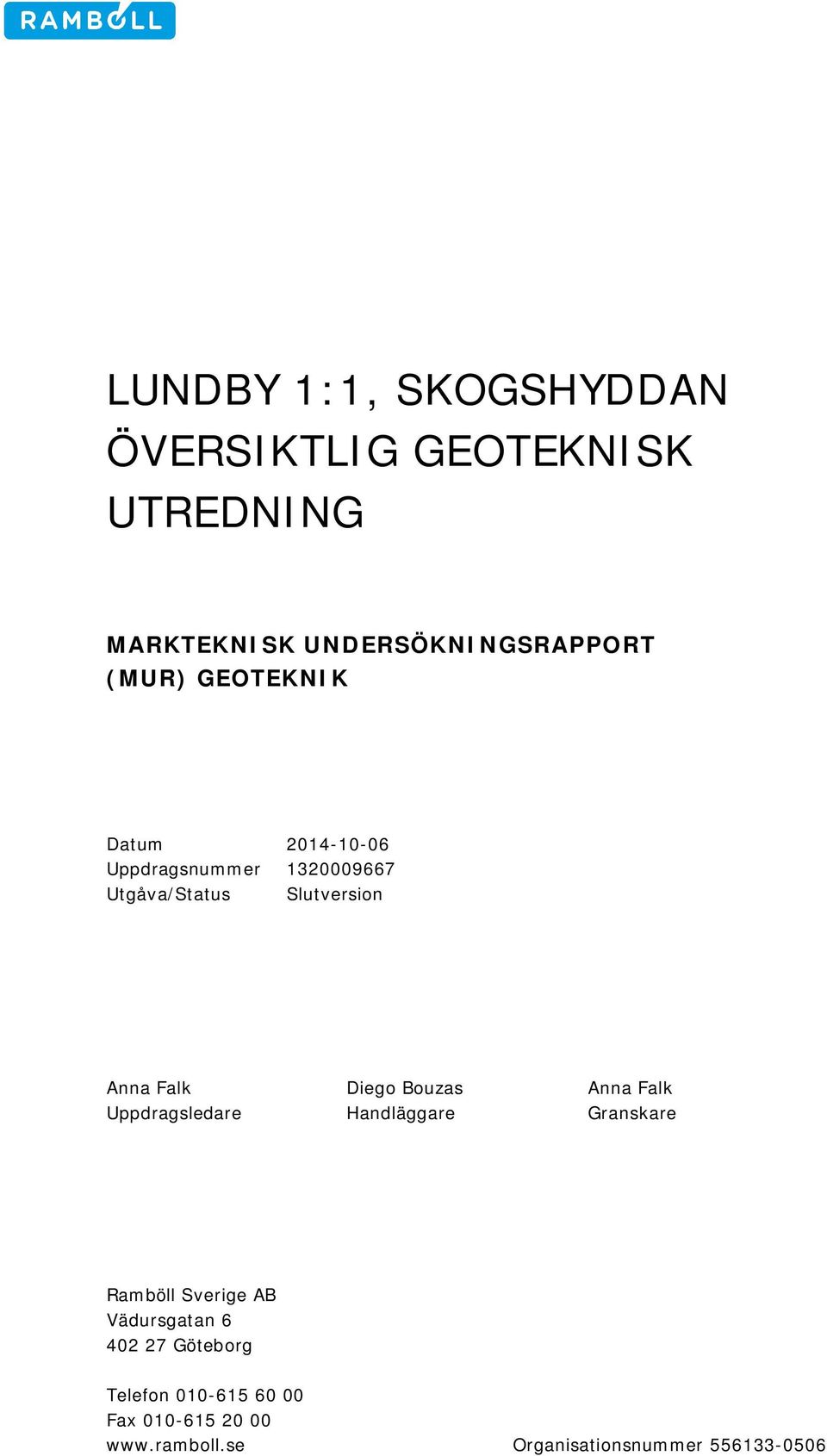

11 LUNDBY 1:1, SKOGSHYDDAN ÖVERSIKTLIG GEOTEKNISK UTREDNING MARKTEKNISK UNDERSÖKNINGSRAPPORT (MUR) GEOTEKNIK Datum Uppdragsnummer Utgåva/Status Slutversion Anna Falk Diego Bouzas Anna Falk Uppdragsledare Handläggare Granskare Ramböll Sverige AB Vädursgatan Göteborg Telefon Fax Organisationsnummer

12 INNEHÅLLSFÖRTECKNING 1. Objekt Syfte Styrande dokument Geoteknisk kategori Befintliga förhållanden Topografi och ytbeskaffenhet Positionering Geotekniska fältundersökningar Utförda sonderingar och insitu-försök Utförda provtagningar Undersökningsperiod Fältingenjörer Hydrogeologiska undersökningar Utförda undersökningar Undersökningsperiod Fältingenjör Miljötekniska undersökningar Härledda värden Hydrogeologiska egenskaper Värdering av undersökning... 5 r:\64mas2\6714\\4_proj\g\dokument\beskrivningar\01 - mur.docx Markteknisk undersökningsrapport (MUR) geoteknik

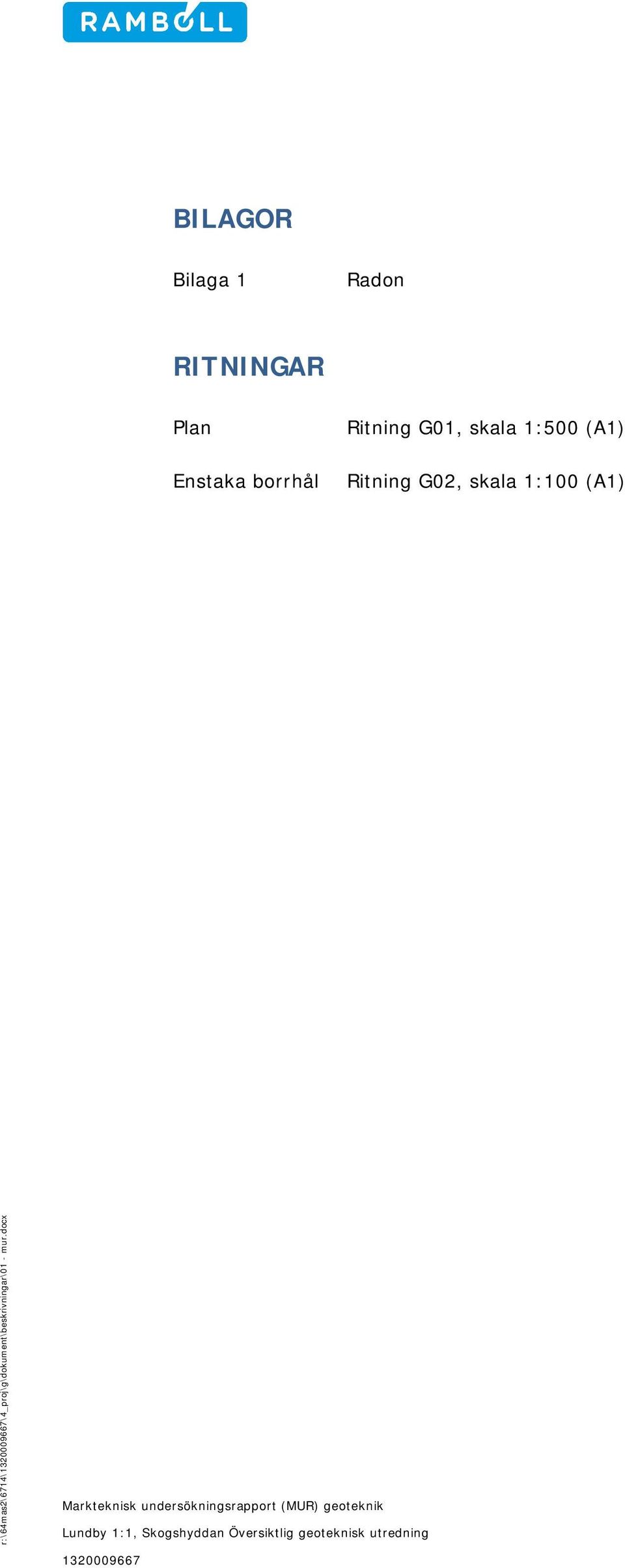

13 BILAGOR Bilaga 1 Radon RITNINGAR Plan Ritning G01, skala 1:500 (A1) Enstaka borrhål Ritning G02, skala 1:100 (A1) r:\64mas2\6714\\4_proj\g\dokument\beskrivningar\01 - mur.docx Markteknisk undersökningsrapport (MUR) geoteknik

14 1. Objekt Det aktuella området är beläget i norra delen av Borås stad. Borås stad planerar att bygga en förskola på aktuell fastighet. Området begränsas av Skaraborgsvägen i väster, Alidelundsgatan i norr och Skogshyddegatan i söder. Planerad bebyggelse är av förhållandevis lätt karaktär. r:\64mas2\6714\\4_proj\g\dokument\beskrivningar\01 - mur.docx Bild 1 Översiktskarta av området Markteknisk undersökningsrapport (MUR) geoteknik UNDERSÖKNINGAR 1 av 5

15 2. Syfte Ramböll Sverige AB har på uppdrag av Borås stad utfört en översiktlig geoteknisk utredning inom Lundby1:1, Skogshyddan i Borås. Denna rapport utgör en dokumentation av utförda geotekniska undersökningarna. 3. Styrande dokument Denna rapport ansluter till SS-EN med tillhörande nationell bilaga. För mer information gällande styrande dokument för specifika fält- och laboratorieundersökningar se tabell 1 till 3 nedan. Tabell 1 Planering och redovisning Undersökningsmetod Standard eller annat styrande dokument Fältplanering SS-EN Fältutförande SGF Rapport 1:96 Geoteknisk fälthandbok samt SS-EN-ISO Beteckningssystem SGF/BGS beteckningssystem 2001:2 Tabell 2 Fältundersökningar Undersökningsmetod Standard eller annat styrande dokument Trycksondering SS-EN ISO Skruvprovtagning SGF Rapport 1:96, Geoteknisk fälthandbok (EN ISO :2006) Slagsondering SGF Rapport 1:96, Geoteknisk fälthandbok r:\64mas2\6714\\4_proj\g\dokument\beskrivningar\01 - mur.docx Hydrogeologiska mätningar Markteknisk undersökningsrapport (MUR) geoteknik SGF Rapport 1:96, Geoteknisk fälthandbok samt SGI Information nr 11 (EN ISO :2006) 2 av 5

16 4. Geoteknisk kategori Undersökningarna är utförda i enlighet med förutsättningarna för tillämpning av Geoteknisk kategori 2 (GK2). 5. Befintliga förhållanden 5.1 Topografi och ytbeskaffenhet Den norra delen av området är relativt plan med marknivåer som varierar mellan nivå +137 och Den södra delen av området stiger brant mot sydost med marknivåer som varierar mellan nivå +140 och Väster om aktuellt område finns befintliga hus. I den nordvästra delen finns en stor byggnad som är grundlagd på berg. Uppe på höjden i sydost har tidigare en byggnad funnits som nu är riven. Området är trädbevuxet. 6. Positionering Utsättning av undersökningspunkterna har utförts med GPS. Dock kunde inte punkterna avvägas då terrängen inte medgav tillräcklig noggrannhet för mätutrustningen. Grundkarta är i följande koordinat- och höjdsystem: Koordinatsystem Sweref Höjdsystem RH70 r:\64mas2\6714\\4_proj\g\dokument\beskrivningar\01 - mur.docx 7. Geotekniska fältundersökningar Markteknisk undersökningsrapport (MUR) geoteknik Fältundersökningar har utförts i 8 undersökningspunkter, namngivna Resultaten av undersökningarna redovisas på ritningarna G01-G02 i plan och sektioner, se bilageförteckning. 3 av 5

17 7.1 Utförda sonderingar och insitu-försök I tabell 3 nedan redovisas de undersökningar som utförts med respektive metod enligt gällande standarder. Tabell 3 Antalet utförda sonderingar fördelat på metod Sondering Antal Slb 8 Tr Utförda provtagningar I tabell 4 nedan redovisas de undersökningar som utförts med respektive metod enligt gällande standarder. Tabell 4 Antalet utförda provtagningar fördelat på metod Provtagning Antal Skr Undersökningsperiod De geotekniska fältundersökningarna utfördes under en dag i september Fältingenjörer Fältarbetena utfördes av Peter Hylander, PGB AB. 8. Hydrogeologiska undersökningar r:\64mas2\6714\\4_proj\g\dokument\beskrivningar\01 - mur.docx 8.1 Utförda undersökningar I området har hydrogeologiska undersökningar utförts i en punkt (1405) genom installation av grundvattenrör ner till 4 m djup. Markteknisk undersökningsrapport (MUR) geoteknik I samtliga provtagningspunkter har eventuell förekomst av fritt vatten noterats 8.2 Undersökningsperiod Grundvattenröret har avlästs manuellt några timmar efter installation. 4 av 5

18 8.3 Fältingenjör Fältarbetena och mätningar utfördes av Peter Hylander, PGB AB. 9. Miljötekniska undersökningar Vid undersökningstillfället utfördes radonmättning i tre punkter. Mätningen utfördes med Markus 10. Se bilaga 1 för resultat. 10. Härledda värden 10.1 Hydrogeologiska egenskaper Ett grundvattenrör har installerats i punkt Grundvattenröret var torrt vid nivåmätning , vilket innebär att grundvattenytan är belägen minst 4 m under markytan. Grundvattennivån bedöms ligga under grundläggningsnivån för bebyggelsen. 11. Värdering av undersökning Inga avvikelser har noterats i samband med fältundersökningarna eller laboratorieundersökningarna. r:\64mas2\6714\\4_proj\g\dokument\beskrivningar\01 - mur.docx Markteknisk undersökningsrapport (MUR) geoteknik 5 av 5

19 Analysresultat Gammaspektrometer Bilaga 1 Radonundersökning Klassning enligt BFR rapport R85:1988 Mätning Plats Ra (kbq/m³) Lågradonmark Normalradonmark Högradonmark <10 kbq/m³ kbq/m³ >50 kbq/m³ <10 kbq/m³ kbq/m³ >50 kbq/m³ <10 kbq/m³ kbq/m³ >50 kbq/m³ 16 Datum: R:\64mas2\6714\\4_PROJ\G\Dokument\Beskrivningar\ \02 - bilaga 1 - radon.xlsx flik: Analysresultat Radon Sida 1 av 1

20 P223 P254 P88 Lr Lr Serv Serv Lr Serv :13 8 1:22 1:24 1:23 1:1 1 1:15 SANDSTEKELN TORDYVELN TALLSTEKELN LUNDBY TROLLSLÄNDAN Skaraborgsvägen Alidelundsgatan Skogshyddegatan Stenparksvägen Stenparken Folkparksrondellen Ramböll Sverige AB
