ÖVERSIKTLIG GEOTEKNISK UTREDNING

Transkript

1 KV. TALLBOCKEN 1, KALMAR ÖVERSIKTLIG GEOTEKNISK UTREDNING Upprättad av: Torbjörn Johansson Uppdrag nummer:

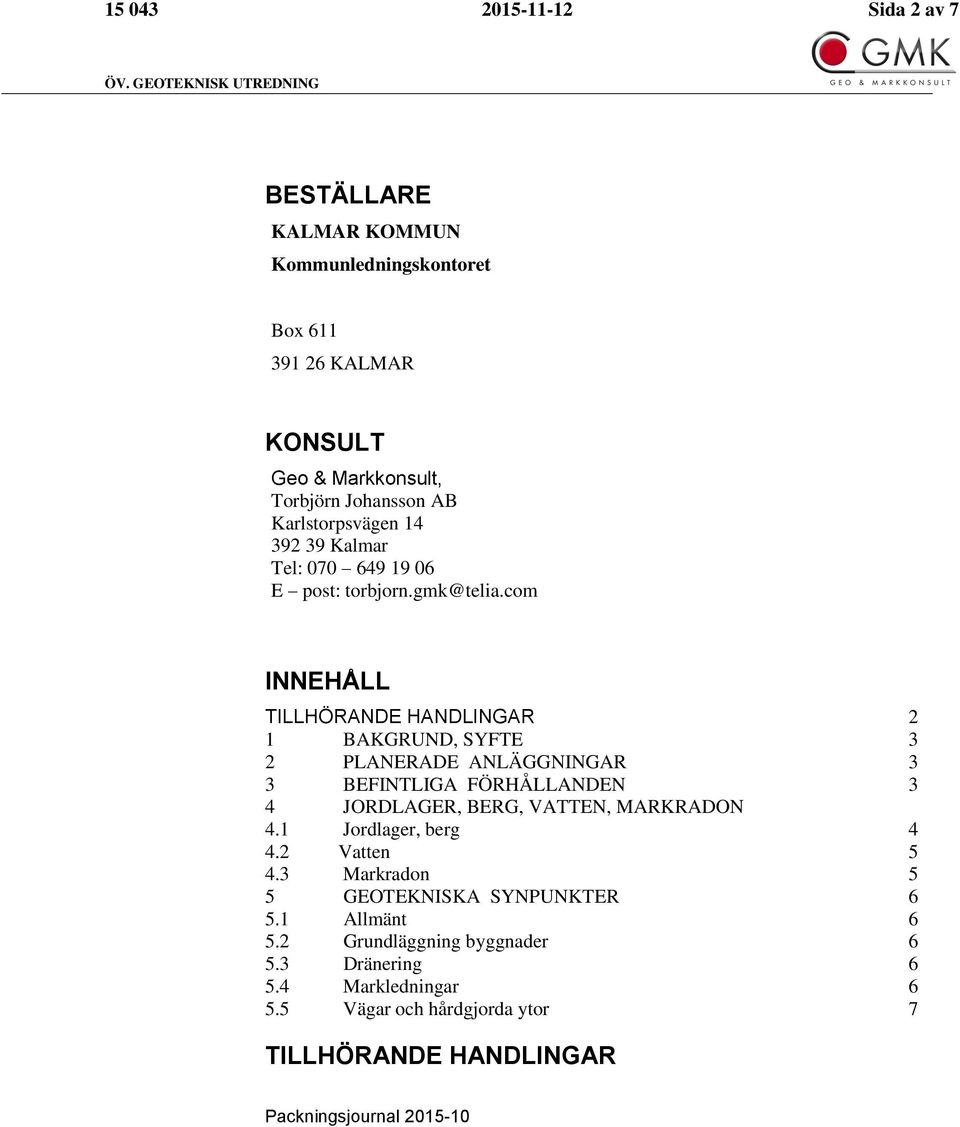

2 Sida 2 av 7 ÖV. GEOTEKNISK UTREDNING BESTÄLLARE KALMAR KOMMUN Kommunledningskontoret Box KALMAR KONSULT Geo & Markkonsult, Torbjörn Johansson AB Karlstorpsvägen Kalmar Tel: E post: torbjorn.gmk@telia.com INNEHÅLL TILLHÖRANDE HANDLINGAR 2 1 BAKGRUND, SYFTE 3 2 PLANERADE ANLÄGGNINGAR 3 3 BEFINTLIGA FÖRHÅLLANDEN 3 4 JORDLAGER, BERG, VATTEN, MARKRADON 4.1 Jordlager, berg Vatten Markradon 5 5 GEOTEKNISKA SYNPUNKTER Allmänt Grundläggning byggnader Dränering Markledningar Vägar och hårdgjorda ytor 7 TILLHÖRANDE HANDLINGAR Packningsjournal

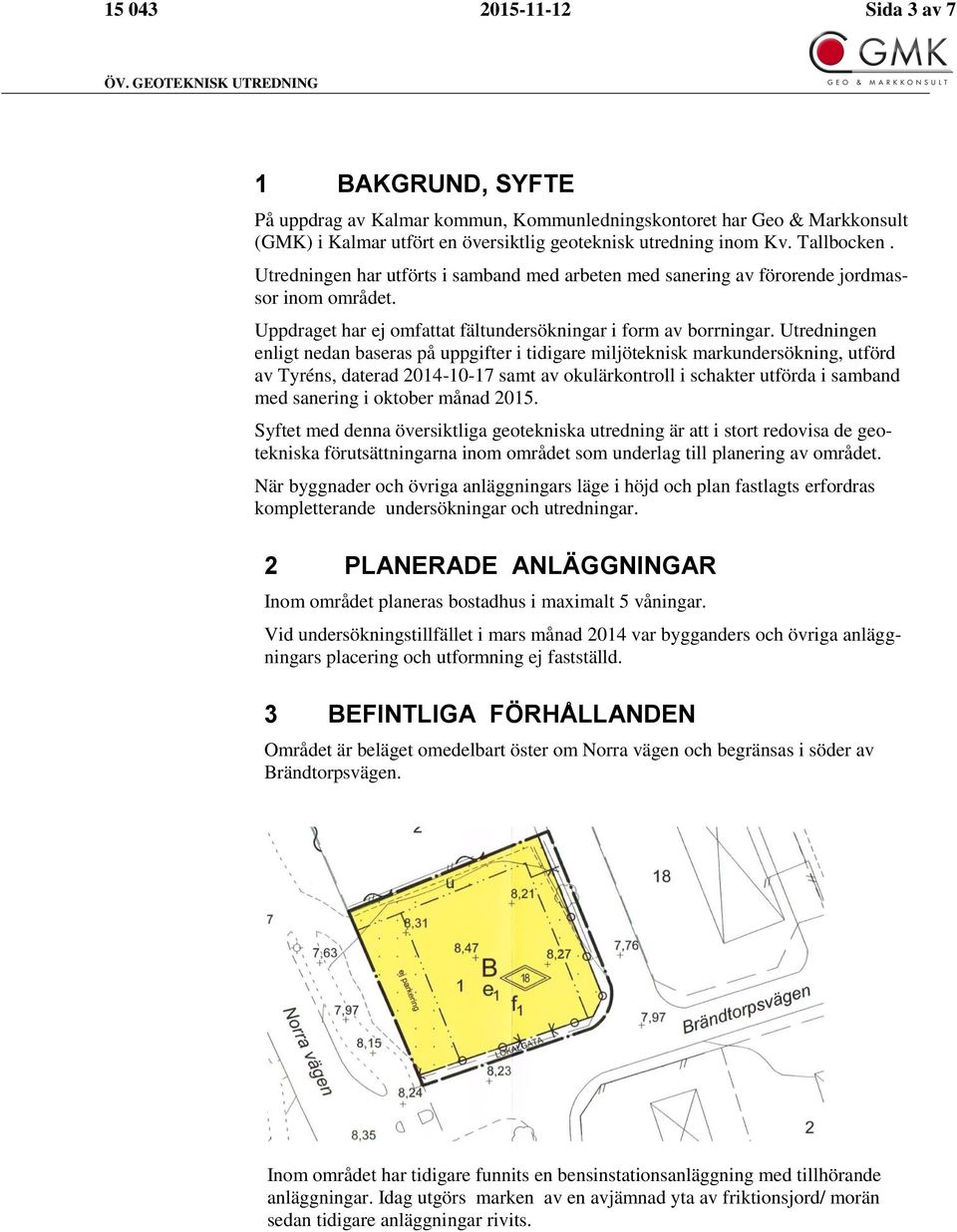

3 Sida 3 av 7 ÖV. GEOTEKNISK UTREDNING 1 BAKGRUND, SYFTE På uppdrag av Kalmar kommun, Kommunledningskontoret har Geo & Markkonsult (GMK) i Kalmar utfört en översiktlig geoteknisk utredning inom Kv. Tallbocken. Utredningen har utförts i samband med arbeten med sanering av förorende jordmassor inom området. Uppdraget har ej omfattat fältundersökningar i form av borrningar. Utredningen enligt nedan baseras på uppgifter i tidigare miljöteknisk markundersökning, utförd av Tyréns, daterad samt av okulärkontroll i schakter utförda i samband med sanering i oktober månad Syftet med denna översiktliga geotekniska utredning är att i stort redovisa de geotekniska förutsättningarna inom området som underlag till planering av området. När byggnader och övriga anläggningars läge i höjd och plan fastlagts erfordras kompletterande undersökningar och utredningar. 2 PLANERADE ANLÄGGNINGAR Inom området planeras bostadhus i maximalt 5 våningar. Vid undersökningstillfället i mars månad 2014 var bygganders och övriga anläggningars placering och utformning ej fastställd. 3 BEFINTLIGA FÖRHÅLLANDEN Området är beläget omedelbart öster om Norra vägen och begränsas i söder av Brändtorpsvägen. Inom området har tidigare funnits en bensinstationsanläggning med tillhörande anläggningar. Idag utgörs marken av en avjämnad yta av friktionsjord/ morän sedan tidigare anläggningar rivits.

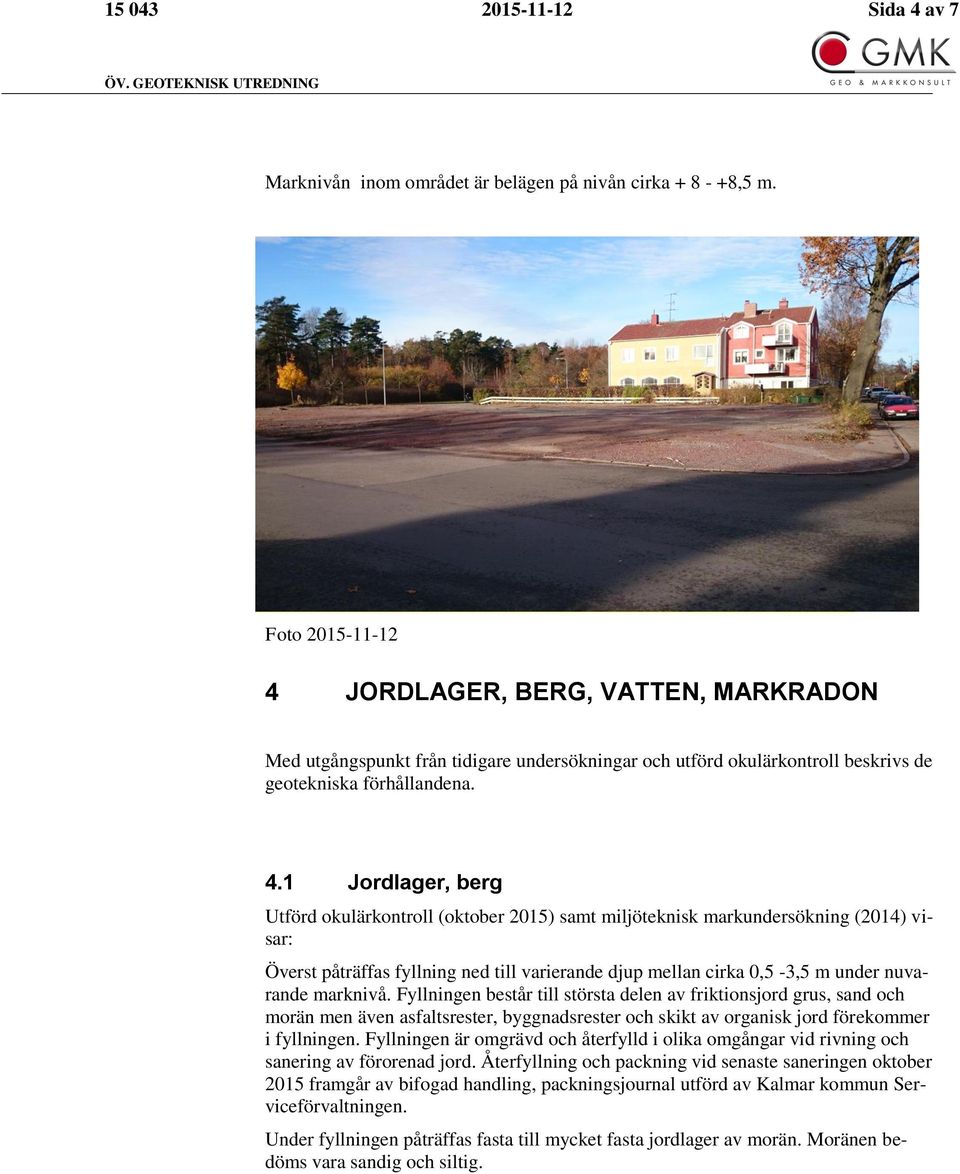

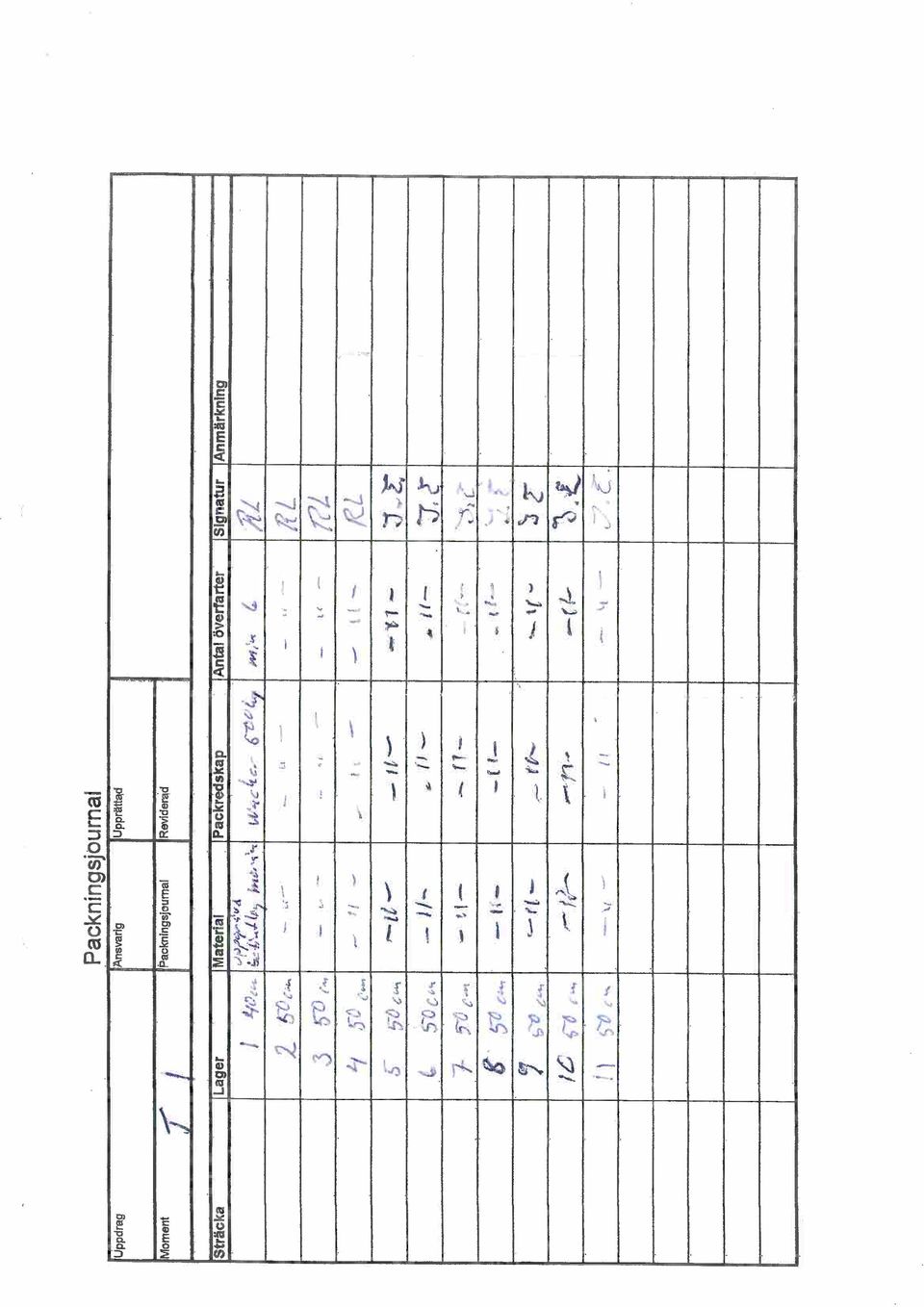

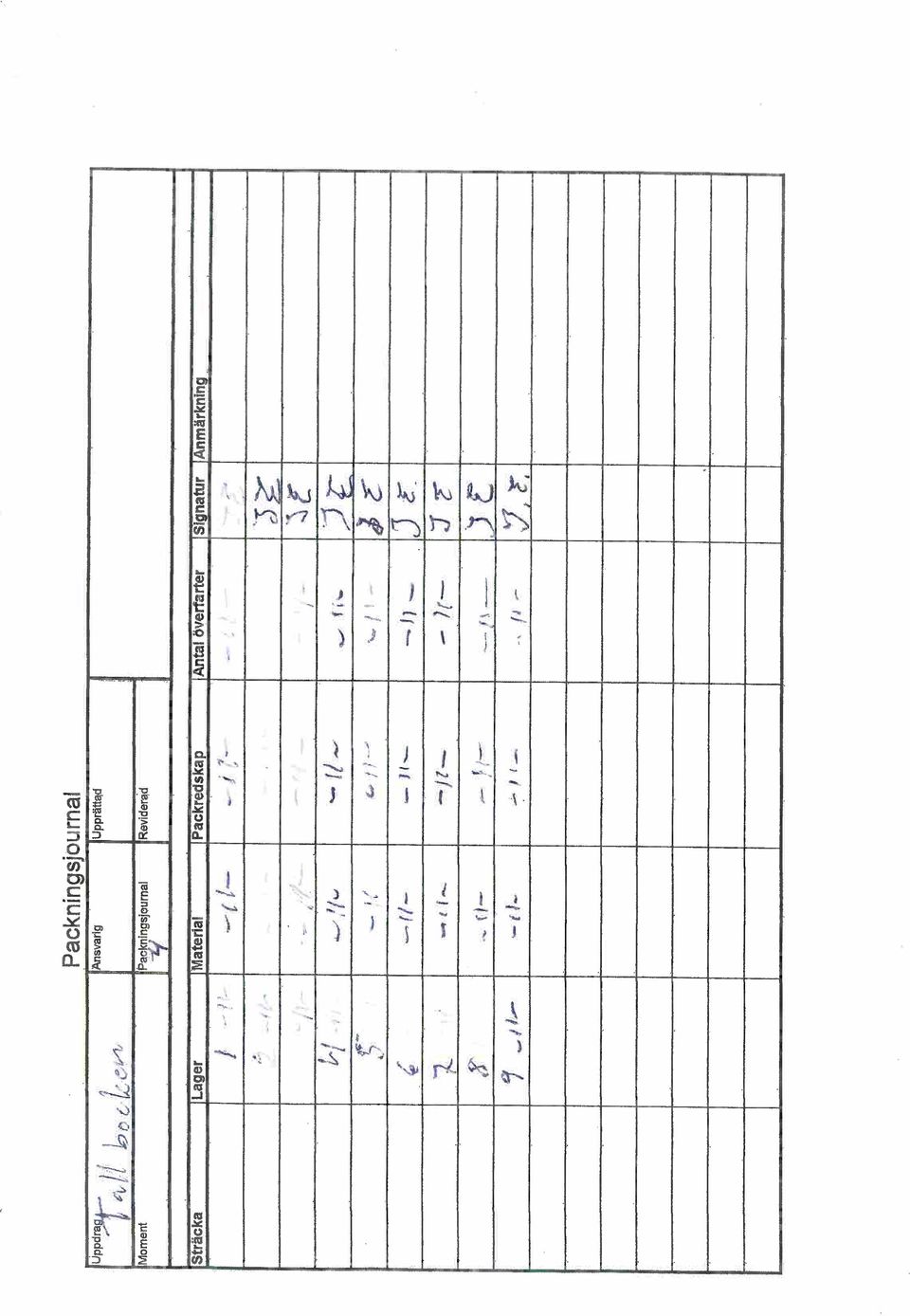

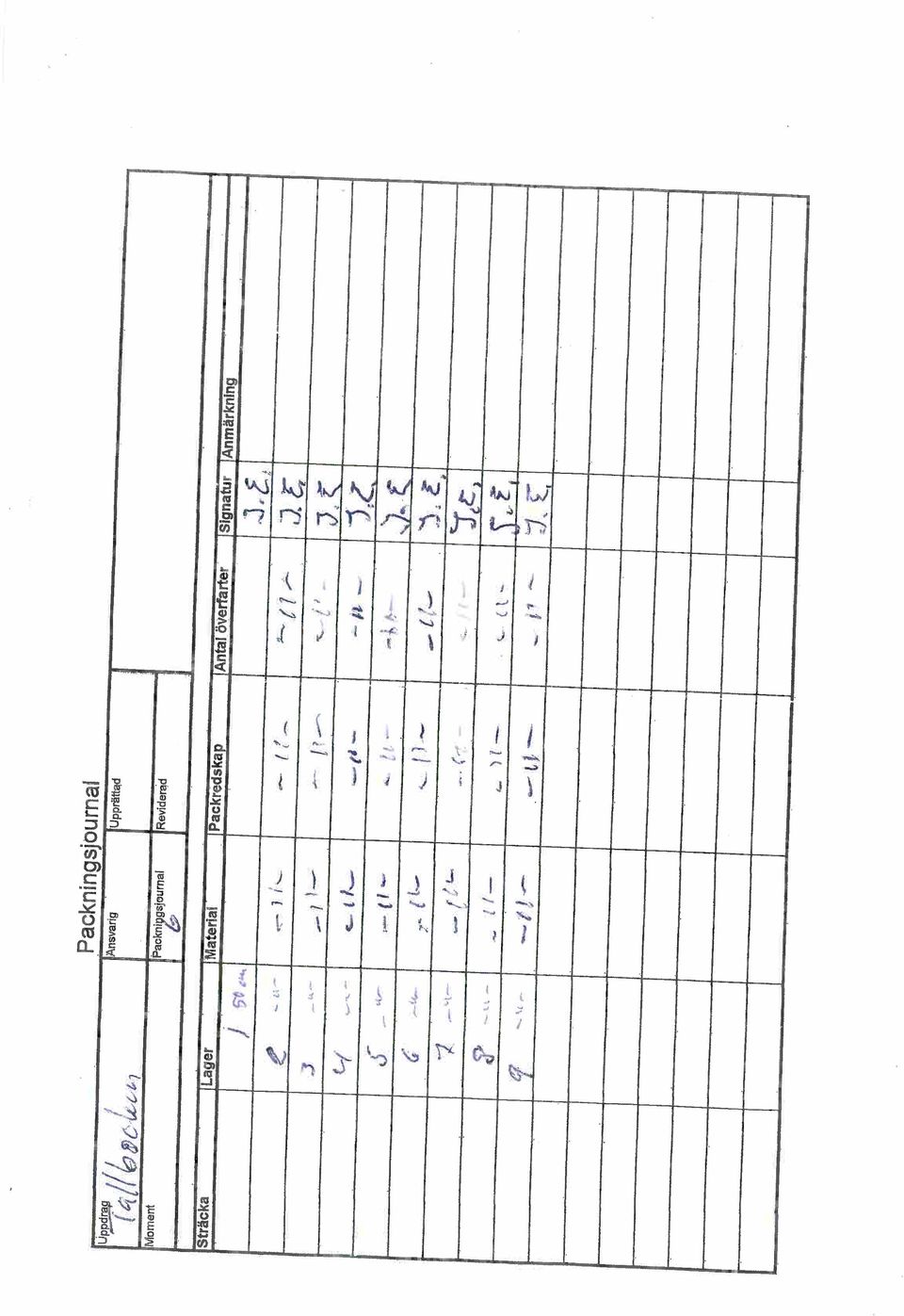

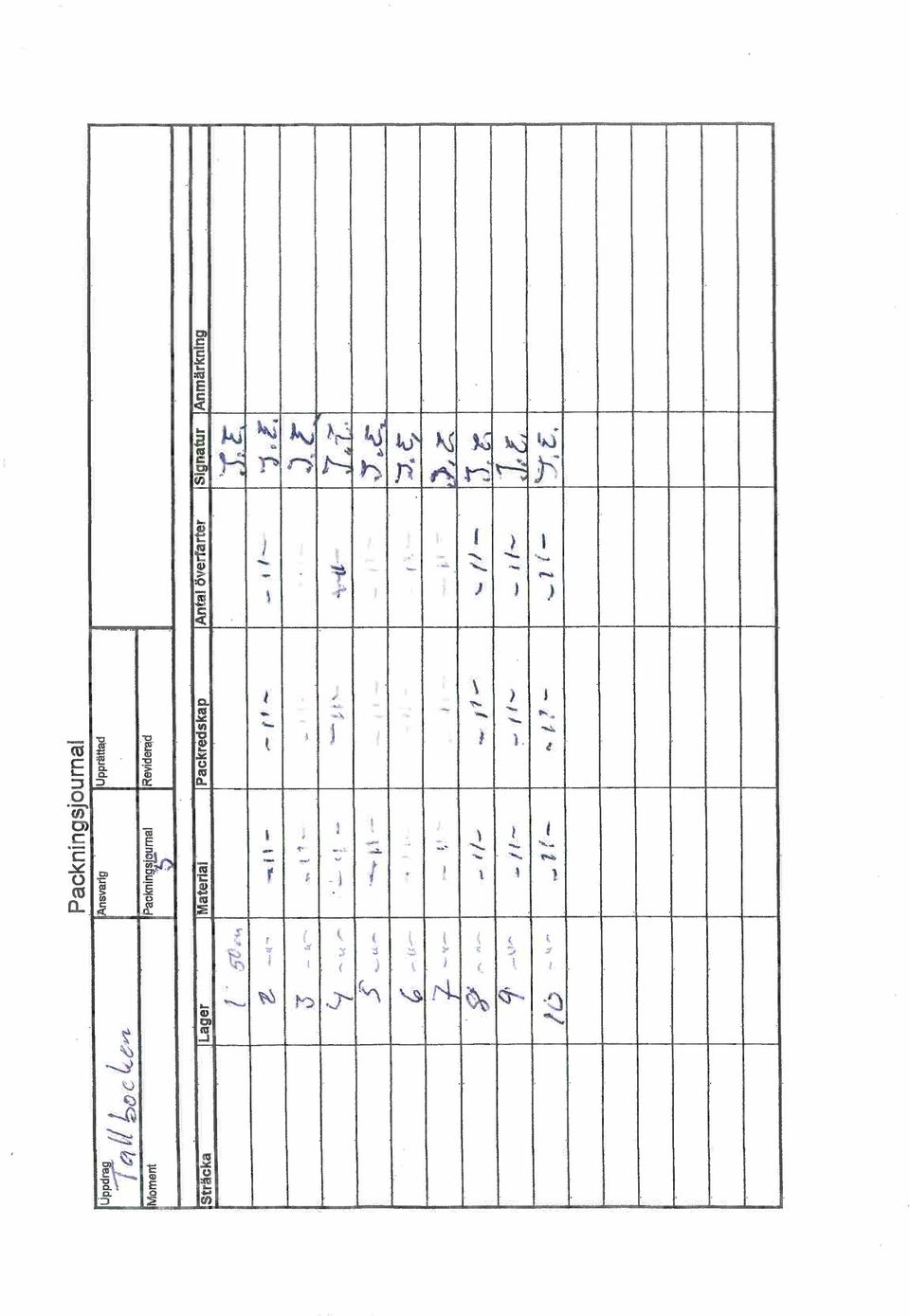

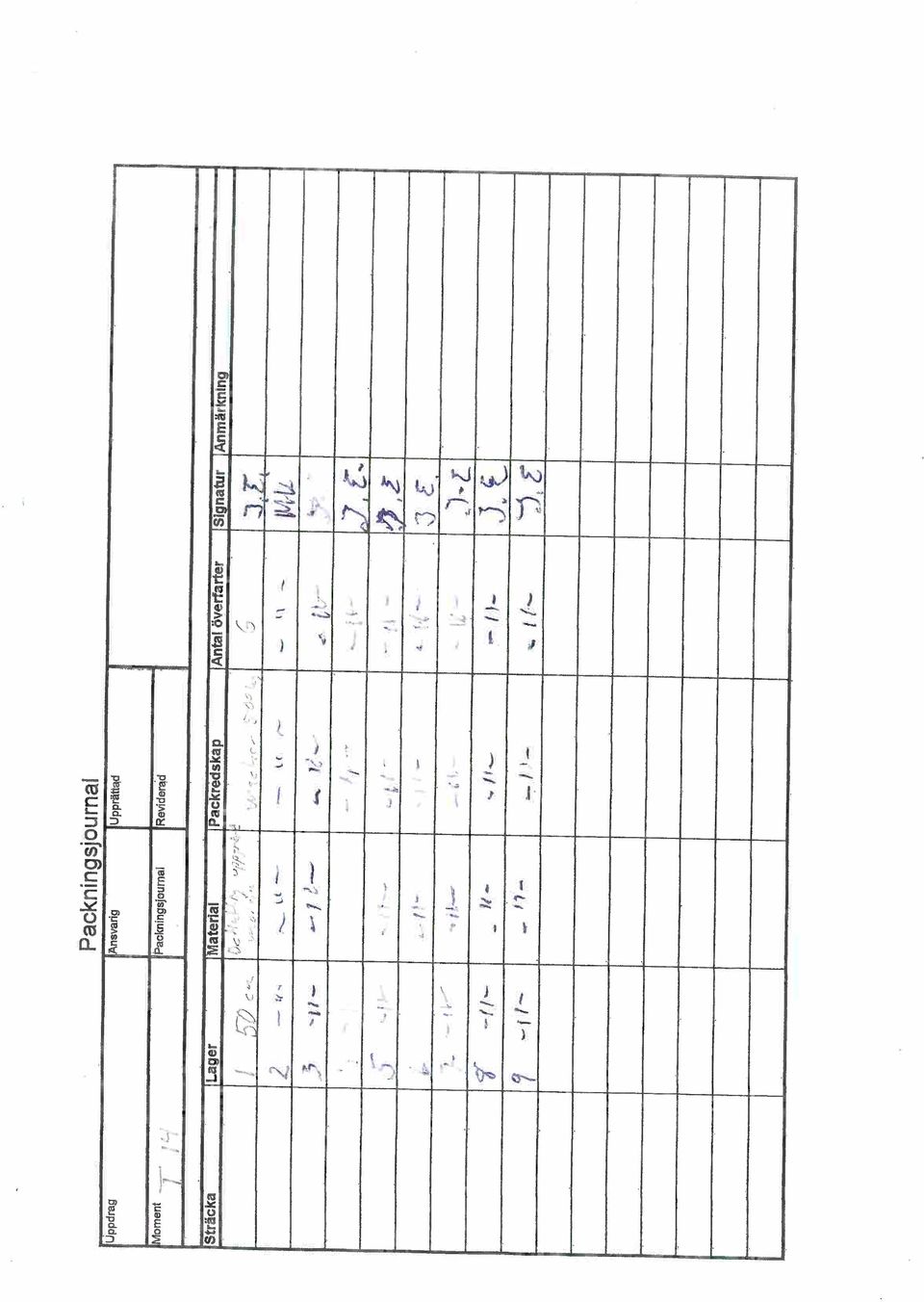

4 Sida 4 av 7 ÖV. GEOTEKNISK UTREDNING Marknivån inom området är belägen på nivån cirka ,5 m. Foto JORDLAGER, BERG, VATTEN, MARKRADON Med utgångspunkt från tidigare undersökningar och utförd okulärkontroll beskrivs de geotekniska förhållandena. 4.1 Jordlager, berg Utförd okulärkontroll (oktober 2015) samt miljöteknisk markundersökning (2014) visar: Överst påträffas fyllning ned till varierande djup mellan cirka 0,5-3,5 m under nuvarande marknivå. Fyllningen består till största delen av friktionsjord grus, sand och morän men även asfaltsrester, byggnadsrester och skikt av organisk jord förekommer i fyllningen. Fyllningen är omgrävd och återfylld i olika omgångar vid rivning och sanering av förorenad jord. Återfyllning och packning vid senaste saneringen oktober 2015 framgår av bifogad handling, packningsjournal utförd av Kalmar kommun Serviceförvaltningen. Under fyllningen påträffas fasta till mycket fasta jordlager av morän. Moränen bedöms vara sandig och siltig.

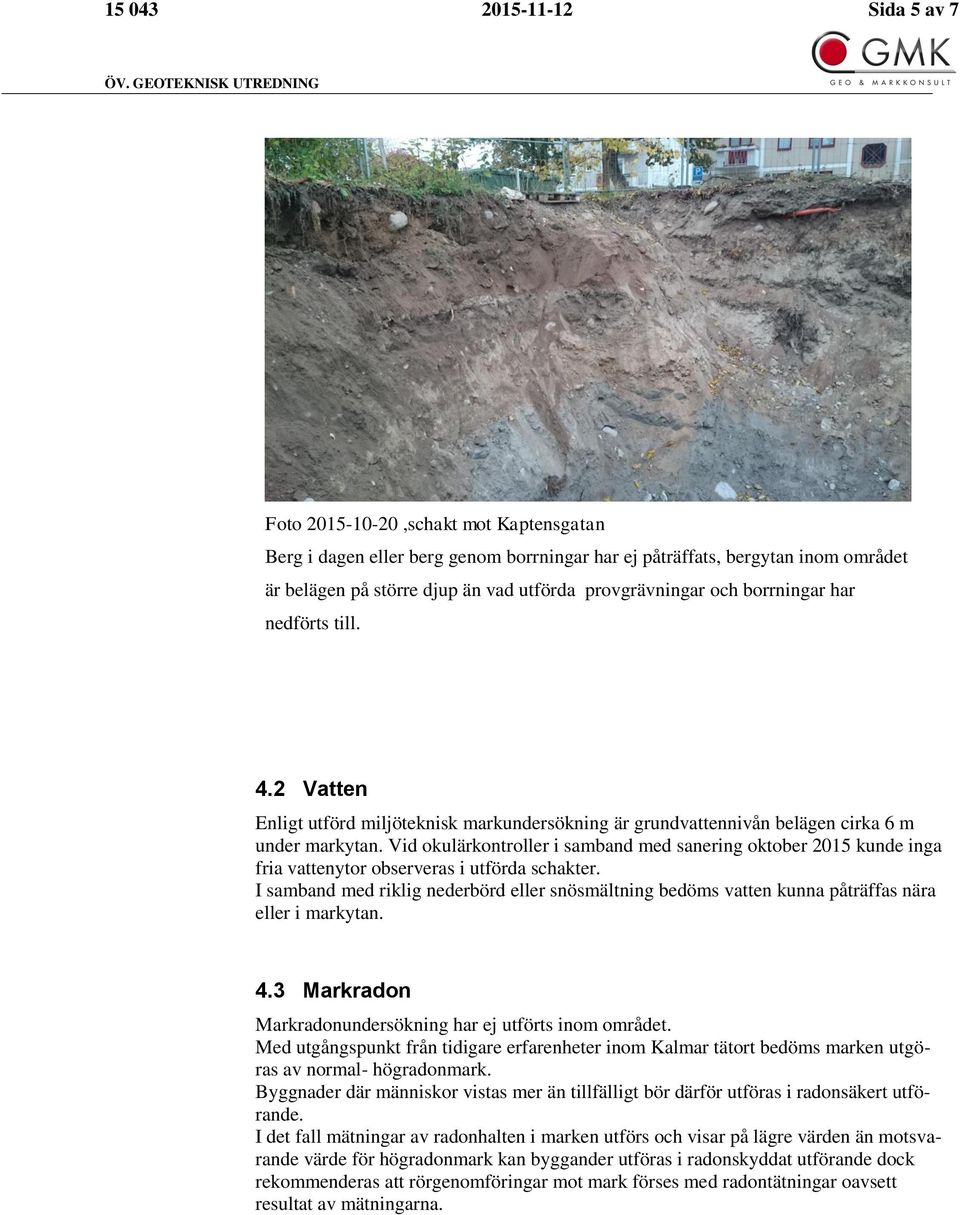

5 Sida 5 av 7 ÖV. GEOTEKNISK UTREDNING Foto ,schakt mot Kaptensgatan Berg i dagen eller berg genom borrningar har ej påträffats, bergytan inom området är belägen på större djup än vad utförda provgrävningar och borrningar har nedförts till. 4.2 Vatten Enligt utförd miljöteknisk markundersökning är grundvattennivån belägen cirka 6 m under markytan. Vid okulärkontroller i samband med sanering oktober 2015 kunde inga fria vattenytor observeras i utförda schakter. I samband med riklig nederbörd eller snösmältning bedöms vatten kunna påträffas nära eller i markytan. 4.3 Markradon Markradonundersökning har ej utförts inom området. Med utgångspunkt från tidigare erfarenheter inom Kalmar tätort bedöms marken utgöras av normal- högradonmark. Byggnader där människor vistas mer än tillfälligt bör därför utföras i radonsäkert utförande. I det fall mätningar av radonhalten i marken utförs och visar på lägre värden än motsvarande värde för högradonmark kan byggander utföras i radonskyddat utförande dock rekommenderas att rörgenomföringar mot mark förses med radontätningar oavsett resultat av mätningarna.

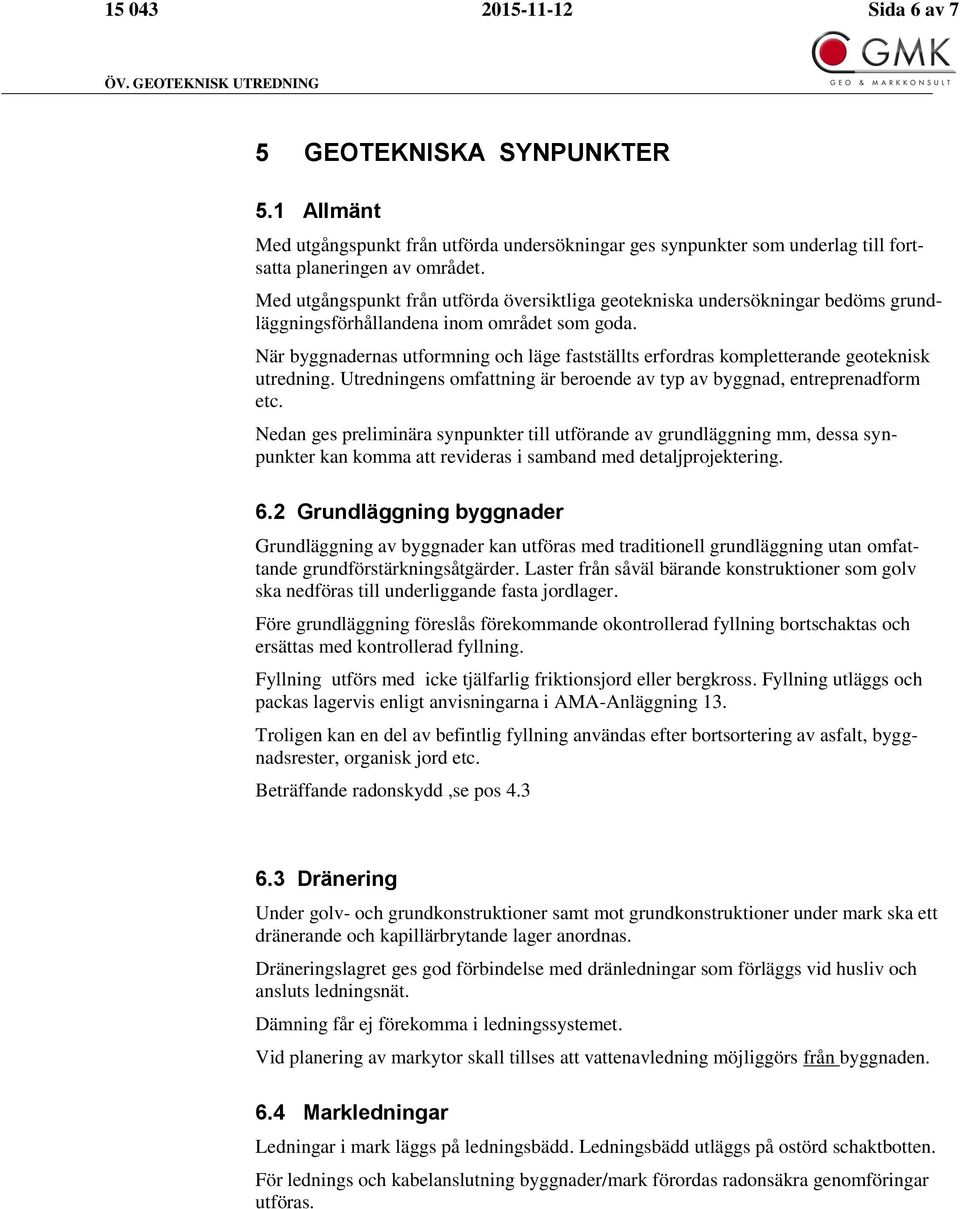

6 Sida 6 av 7 ÖV. GEOTEKNISK UTREDNING 5 GEOTEKNISKA SYNPUNKTER 5.1 Allmänt Med utgångspunkt från utförda undersökningar ges synpunkter som underlag till fortsatta planeringen av området. Med utgångspunkt från utförda översiktliga geotekniska undersökningar bedöms grundläggningsförhållandena inom området som goda. När byggnadernas utformning och läge fastställts erfordras kompletterande geoteknisk utredning. Utredningens omfattning är beroende av typ av byggnad, entreprenadform etc. Nedan ges preliminära synpunkter till utförande av grundläggning mm, dessa synpunkter kan komma att revideras i samband med detaljprojektering. 6.2 Grundläggning byggnader Grundläggning av byggnader kan utföras med traditionell grundläggning utan omfattande grundförstärkningsåtgärder. Laster från såväl bärande konstruktioner som golv ska nedföras till underliggande fasta jordlager. Före grundläggning föreslås förekommande okontrollerad fyllning bortschaktas och ersättas med kontrollerad fyllning. Fyllning utförs med icke tjälfarlig friktionsjord eller bergkross. Fyllning utläggs och packas lagervis enligt anvisningarna i AMA-Anläggning 13. Troligen kan en del av befintlig fyllning användas efter bortsortering av asfalt, byggnadsrester, organisk jord etc. Beträffande radonskydd,se pos Dränering Under golv- och grundkonstruktioner samt mot grundkonstruktioner under mark ska ett dränerande och kapillärbrytande lager anordnas. Dräneringslagret ges god förbindelse med dränledningar som förläggs vid husliv och ansluts ledningsnät. Dämning får ej förekomma i ledningssystemet. Vid planering av markytor skall tillses att vattenavledning möjliggörs från byggnaden. 6.4 Markledningar Ledningar i mark läggs på ledningsbädd. Ledningsbädd utläggs på ostörd schaktbotten. För lednings och kabelanslutning byggnader/mark förordas radonsäkra genomföringar utföras.

7 Sida 7 av 7 ÖV. GEOTEKNISK UTREDNING 6.5 Vägar och hårdgjorda ytor Vägar och hårdgjorda ytor kan utbyggas utan särskilda grundförstärkningsåtgärder. Kalmar GEO & MARKKONSULT Torbjörn Johansson
