1 KV. GLADAN 6, MÖNSTERÅS KOMMUN DETALJPLAN ÖVERSIKTLIG GEOTEKNISK UTREDNING Upprättad av: Torbjörn Johansson Uppdrag nummer:

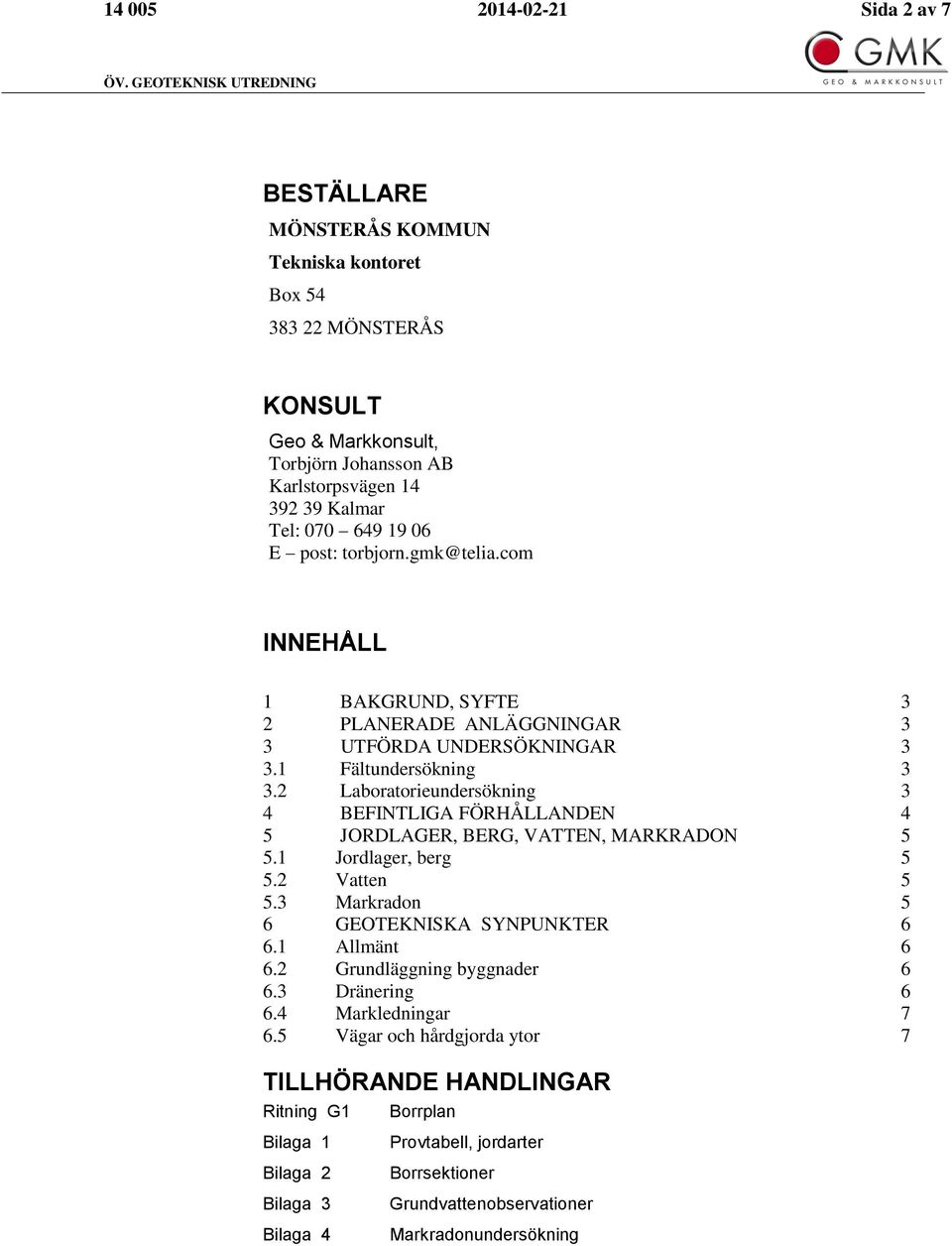

2 Sida 2 av 7 BESTÄLLARE MÖNSTERÅS KOMMUN Tekniska kontoret Box MÖNSTERÅS KONSULT Geo & Markkonsult, Torbjörn Johansson AB Karlstorpsvägen Kalmar Tel: E post: torbjorn.gmk@telia.com INNEHÅLL 1 BAKGRUND, SYFTE 3 2 PLANERADE ANLÄGGNINGAR 3 3 UTFÖRDA UNDERSÖKNINGAR Fältundersökning Laboratorieundersökning 3 4 BEFINTLIGA FÖRHÅLLANDEN 4 5 JORDLAGER, BERG, VATTEN, MARKRADON Jordlager, berg Vatten Markradon 5 6 GEOTEKNISKA SYNPUNKTER Allmänt Grundläggning byggnader Dränering Markledningar Vägar och hårdgjorda ytor 7 TILLHÖRANDE HANDLINGAR Ritning G1 Borrplan Bilaga 1 Bilaga 2 Bilaga 3 Bilaga 4 Provtabell, jordarter Borrsektioner Grundvattenobservationer Markradonundersökning

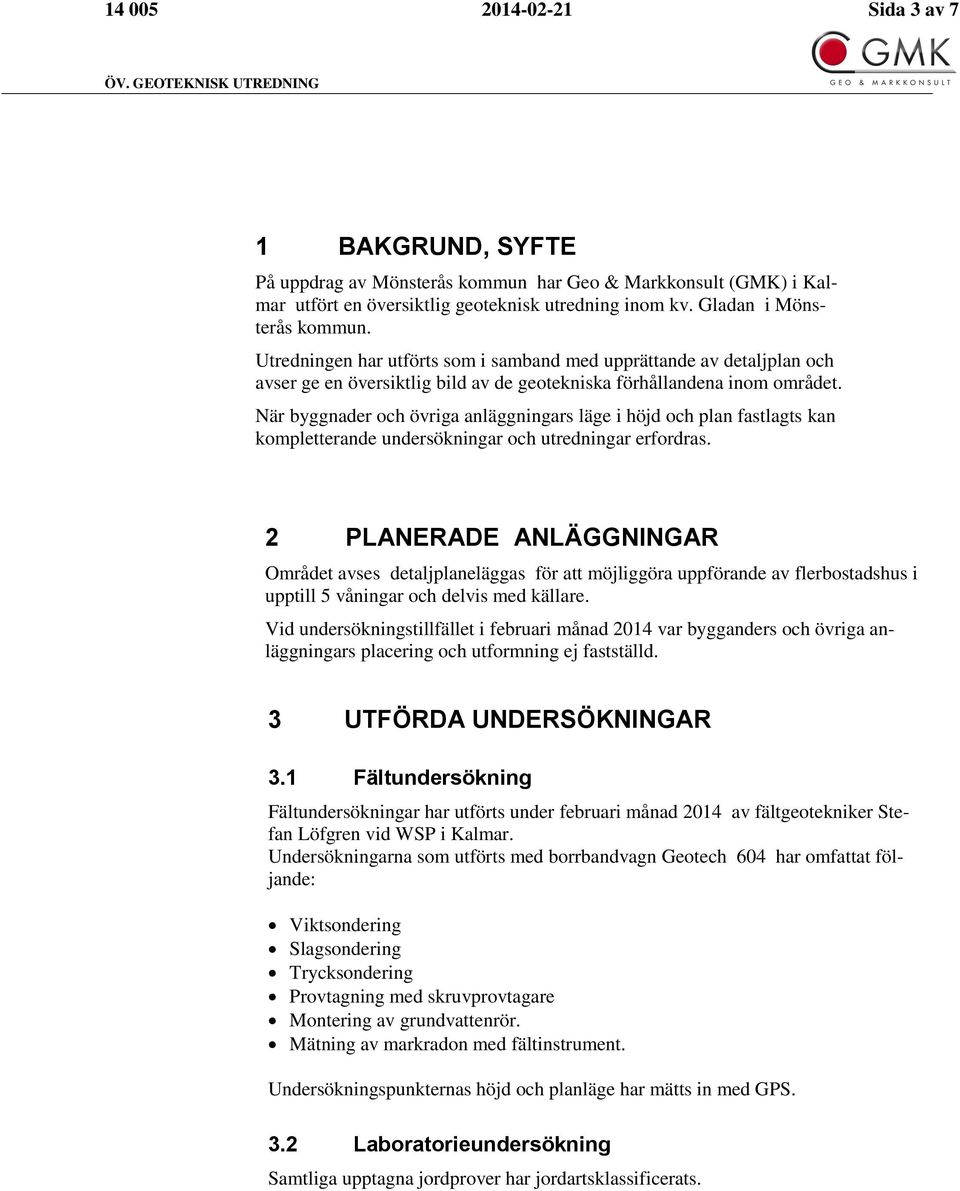

3 Sida 3 av 7 1 BAKGRUND, SYFTE På uppdrag av Mönsterås kommun har Geo & Markkonsult (GMK) i Kalmar utfört en översiktlig geoteknisk utredning inom kv. Gladan i Mönsterås kommun. Utredningen har utförts som i samband med upprättande av detaljplan och avser ge en översiktlig bild av de geotekniska förhållandena inom området. När byggnader och övriga anläggningars läge i höjd och plan fastlagts kan kompletterande undersökningar och utredningar erfordras. 2 PLANERADE ANLÄGGNINGAR Området avses detaljplaneläggas för att möjliggöra uppförande av flerbostadshus i upptill 5 våningar och delvis med källare. Vid undersökningstillfället i februari månad 2014 var bygganders och övriga anläggningars placering och utformning ej fastställd. 3 UTFÖRDA UNDERSÖKNINGAR 3.1 Fältundersökning Fältundersökningar har utförts under februari månad 2014 av fältgeotekniker Stefan Löfgren vid WSP i Kalmar. Undersökningarna som utförts med borrbandvagn Geotech 604 har omfattat följande: Viktsondering Slagsondering Trycksondering Provtagning med skruvprovtagare Montering av grundvattenrör. Mätning av markradon med fältinstrument. Undersökningspunkternas höjd och planläge har mätts in med GPS. 3.2 Laboratorieundersökning Samtliga upptagna jordprover har jordartsklassificerats.

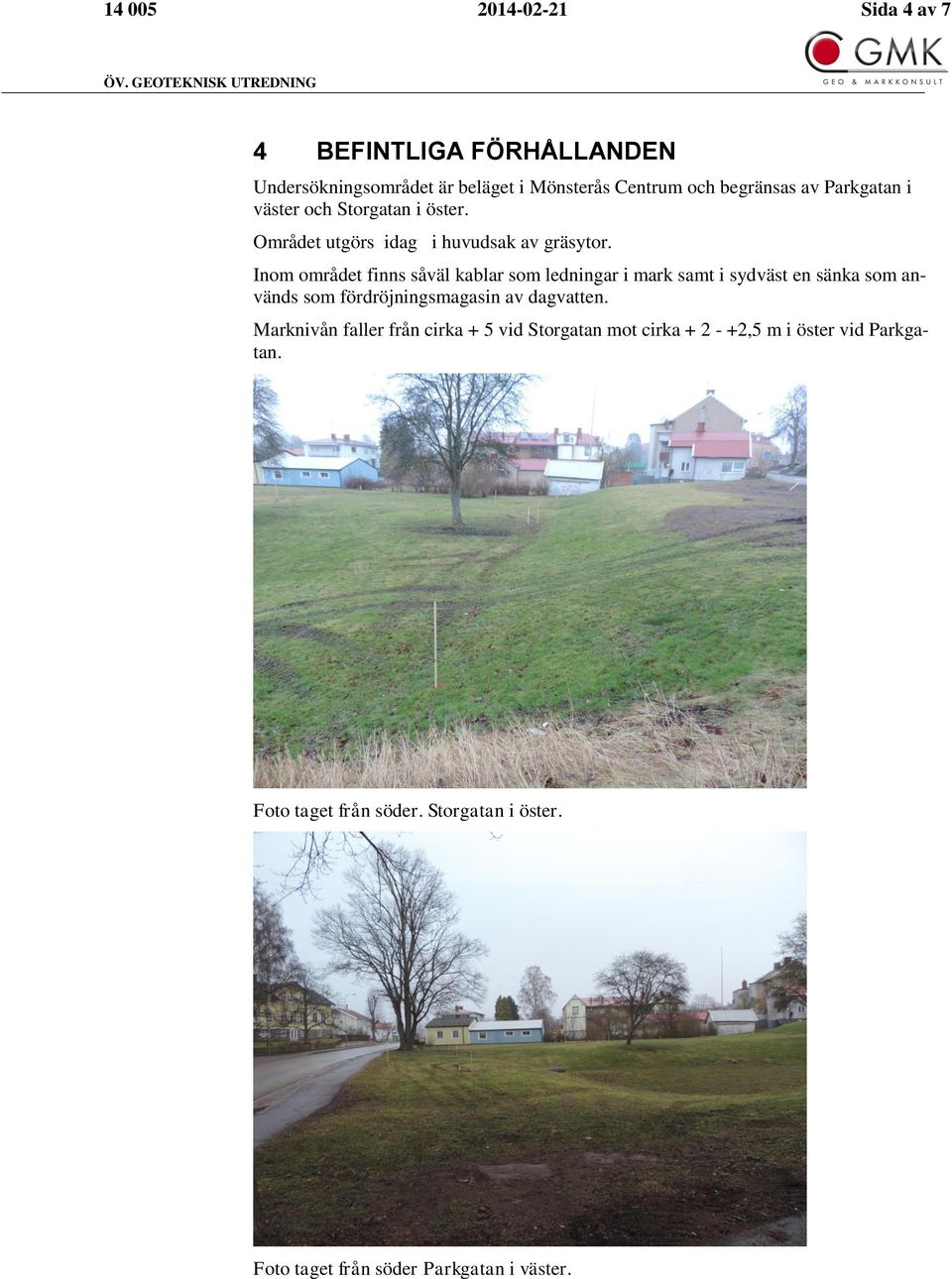

4 Sida 4 av 7 4 BEFINTLIGA FÖRHÅLLANDEN Undersökningsområdet är beläget i Mönsterås Centrum och begränsas av Parkgatan i väster och Storgatan i öster. Området utgörs idag i huvudsak av gräsytor. Inom området finns såväl kablar som ledningar i mark samt i sydväst en sänka som används som fördröjningsmagasin av dagvatten. Marknivån faller från cirka + 5 vid Storgatan mot cirka ,5 m i öster vid Parkgatan. Foto taget från söder. Storgatan i öster. Foto taget från söder Parkgatan i väster.

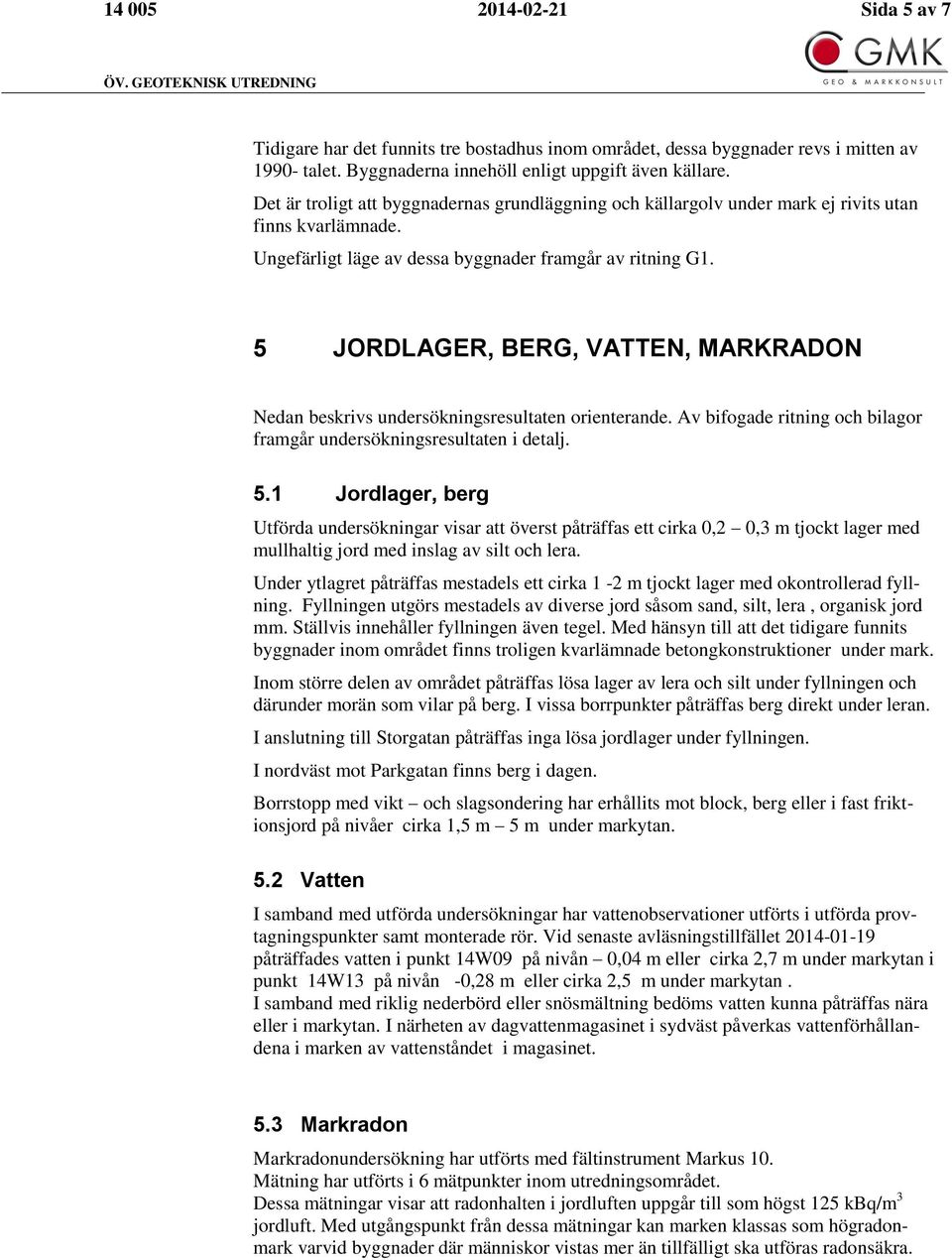

5 Sida 5 av 7 Tidigare har det funnits tre bostadhus inom området, dessa byggnader revs i mitten av talet. Byggnaderna innehöll enligt uppgift även källare. Det är troligt att byggnadernas grundläggning och källargolv under mark ej rivits utan finns kvarlämnade. Ungefärligt läge av dessa byggnader framgår av ritning G1. 5 JORDLAGER, BERG, VATTEN, MARKRADON Nedan beskrivs undersökningsresultaten orienterande. Av bifogade ritning och bilagor framgår undersökningsresultaten i detalj. 5.1 Jordlager, berg Utförda undersökningar visar att överst påträffas ett cirka 0,2 0,3 m tjockt lager med mullhaltig jord med inslag av silt och lera. Under ytlagret påträffas mestadels ett cirka 1-2 m tjockt lager med okontrollerad fyllning. Fyllningen utgörs mestadels av diverse jord såsom sand, silt, lera, organisk jord mm. Ställvis innehåller fyllningen även tegel. Med hänsyn till att det tidigare funnits byggnader inom området finns troligen kvarlämnade betongkonstruktioner under mark. Inom större delen av området påträffas lösa lager av lera och silt under fyllningen och därunder morän som vilar på berg. I vissa borrpunkter påträffas berg direkt under leran. I anslutning till Storgatan påträffas inga lösa jordlager under fyllningen. I nordväst mot Parkgatan finns berg i dagen. Borrstopp med vikt och slagsondering har erhållits mot block, berg eller i fast friktionsjord på nivåer cirka 1,5 m 5 m under markytan. 5.2 Vatten I samband med utförda undersökningar har vattenobservationer utförts i utförda provtagningspunkter samt monterade rör. Vid senaste avläsningstillfället påträffades vatten i punkt 14W09 på nivån 0,04 m eller cirka 2,7 m under markytan i punkt 14W13 på nivån -0,28 m eller cirka 2,5 m under markytan. I samband med riklig nederbörd eller snösmältning bedöms vatten kunna påträffas nära eller i markytan. I närheten av dagvattenmagasinet i sydväst påverkas vattenförhållandena i marken av vattenståndet i magasinet. 5.3 Markradon Markradonundersökning har utförts med fältinstrument Markus 10. Mätning har utförts i 6 mätpunkter inom utredningsområdet. Dessa mätningar visar att radonhalten i jordluften uppgår till som högst 125 kbq/m 3 jordluft. Med utgångspunkt från dessa mätningar kan marken klassas som högradonmark varvid byggnader där människor vistas mer än tillfälligt ska utföras radonsäkra.

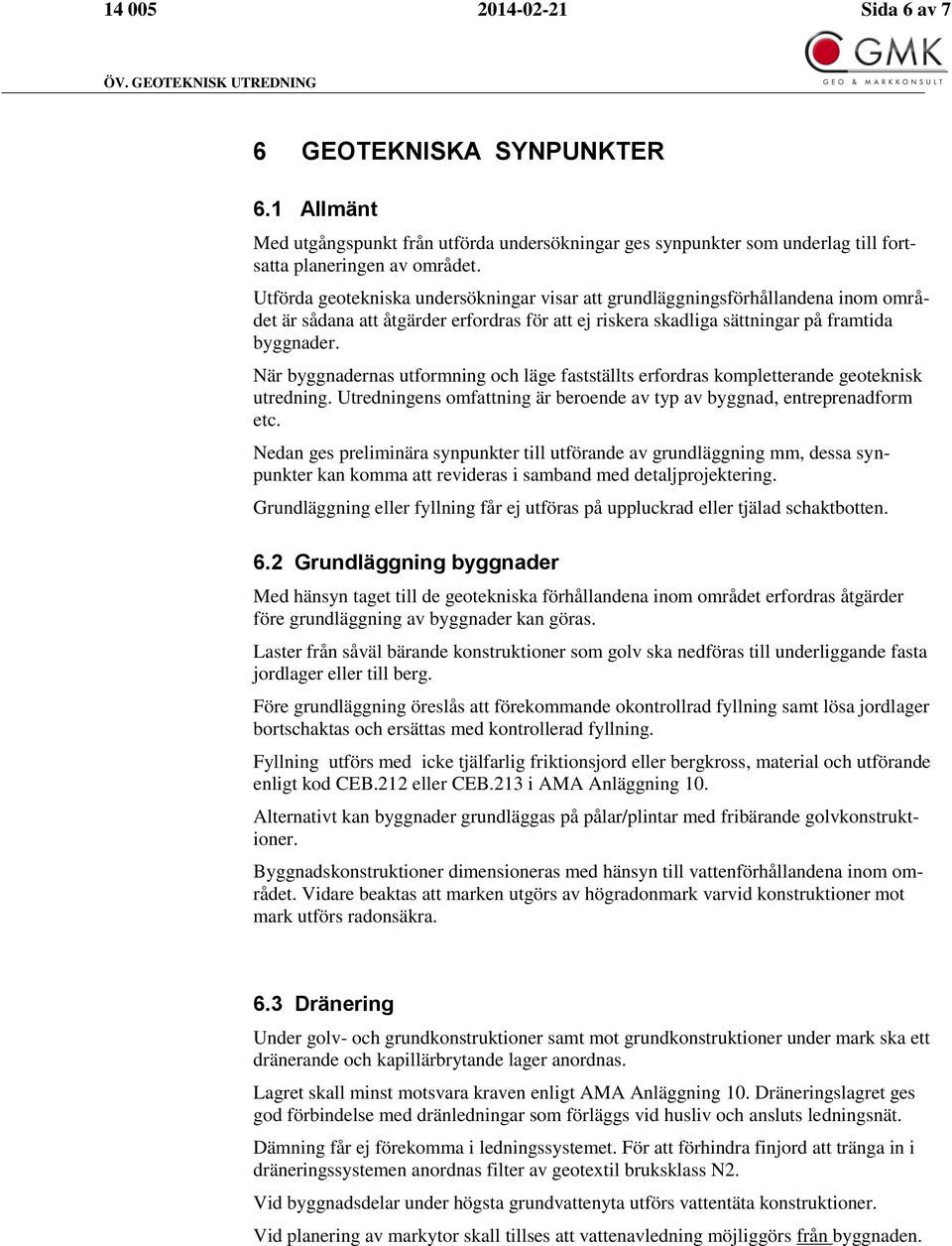

6 Sida 6 av 7 6 GEOTEKNISKA SYNPUNKTER 6.1 Allmänt Med utgångspunkt från utförda undersökningar ges synpunkter som underlag till fortsatta planeringen av området. Utförda geotekniska undersökningar visar att grundläggningsförhållandena inom området är sådana att åtgärder erfordras för att ej riskera skadliga sättningar på framtida byggnader. När byggnadernas utformning och läge fastställts erfordras kompletterande geoteknisk utredning. Utredningens omfattning är beroende av typ av byggnad, entreprenadform etc. Nedan ges preliminära synpunkter till utförande av grundläggning mm, dessa synpunkter kan komma att revideras i samband med detaljprojektering. Grundläggning eller fyllning får ej utföras på uppluckrad eller tjälad schaktbotten. 6.2 Grundläggning byggnader Med hänsyn taget till de geotekniska förhållandena inom området erfordras åtgärder före grundläggning av byggnader kan göras. Laster från såväl bärande konstruktioner som golv ska nedföras till underliggande fasta jordlager eller till berg. Före grundläggning öreslås att förekommande okontrollrad fyllning samt lösa jordlager bortschaktas och ersättas med kontrollerad fyllning. Fyllning utförs med icke tjälfarlig friktionsjord eller bergkross, material och utförande enligt kod CEB.212 eller CEB.213 i AMA Anläggning 10. Alternativt kan byggnader grundläggas på pålar/plintar med fribärande golvkonstruktioner. Byggnadskonstruktioner dimensioneras med hänsyn till vattenförhållandena inom området. Vidare beaktas att marken utgörs av högradonmark varvid konstruktioner mot mark utförs radonsäkra. 6.3 Dränering Under golv- och grundkonstruktioner samt mot grundkonstruktioner under mark ska ett dränerande och kapillärbrytande lager anordnas. Lagret skall minst motsvara kraven enligt AMA Anläggning 10. Dräneringslagret ges god förbindelse med dränledningar som förläggs vid husliv och ansluts ledningsnät. Dämning får ej förekomma i ledningssystemet. För att förhindra finjord att tränga in i dräneringssystemen anordnas filter av geotextil bruksklass N2. Vid byggnadsdelar under högsta grundvattenyta utförs vattentäta konstruktioner. Vid planering av markytor skall tillses att vattenavledning möjliggörs från byggnaden.

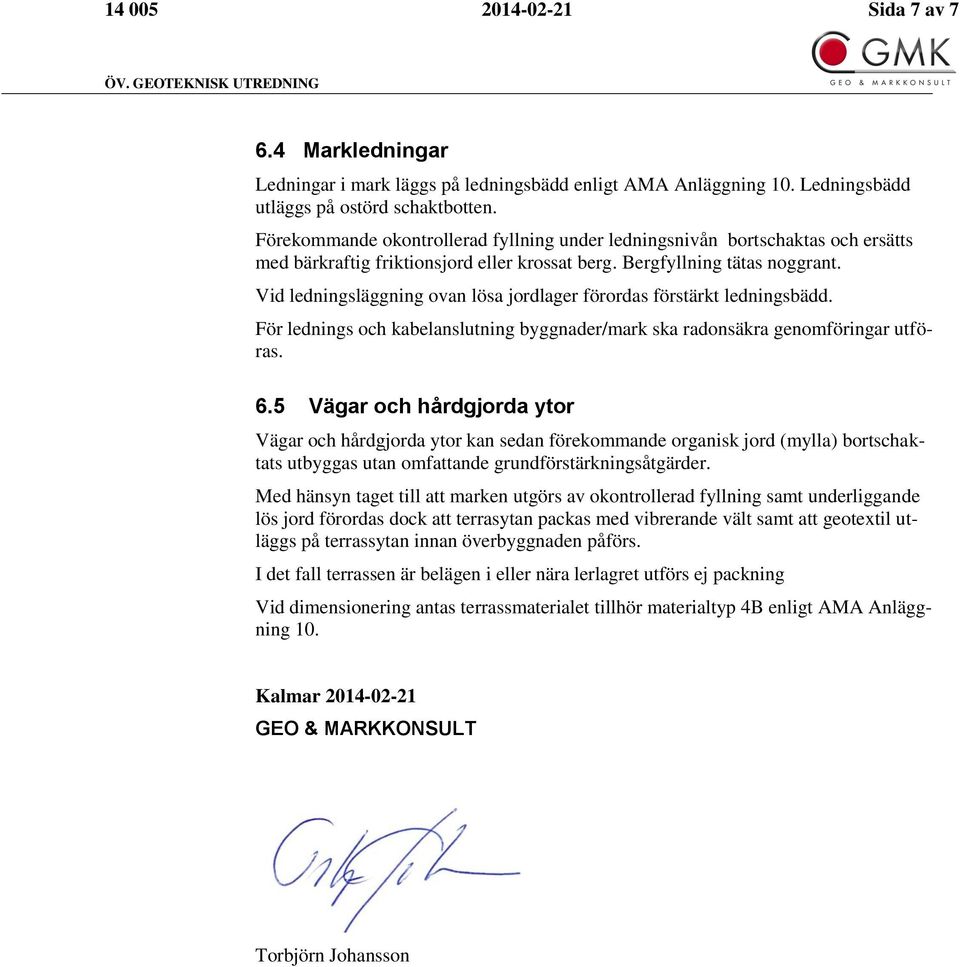

7 Sida 7 av Markledningar Ledningar i mark läggs på ledningsbädd enligt AMA Anläggning 10. Ledningsbädd utläggs på ostörd schaktbotten. Förekommande okontrollerad fyllning under ledningsnivån bortschaktas och ersätts med bärkraftig friktionsjord eller krossat berg. Bergfyllning tätas noggrant. Vid ledningsläggning ovan lösa jordlager förordas förstärkt ledningsbädd. För lednings och kabelanslutning byggnader/mark ska radonsäkra genomföringar utföras. 6.5 Vägar och hårdgjorda ytor Vägar och hårdgjorda ytor kan sedan förekommande organisk jord (mylla) bortschaktats utbyggas utan omfattande grundförstärkningsåtgärder. Med hänsyn taget till att marken utgörs av okontrollerad fyllning samt underliggande lös jord förordas dock att terrasytan packas med vibrerande vält samt att geotextil utläggs på terrassytan innan överbyggnaden påförs. I det fall terrassen är belägen i eller nära lerlagret utförs ej packning Vid dimensionering antas terrassmaterialet tillhör materialtyp 4B enligt AMA Anläggning 10. Kalmar GEO & MARKKONSULT Torbjörn Johansson
