1 Detaljplaneunderlag Vattrudan, Hallstavik, Norrtälje kommun Detaljplan för verksamhetsområde söder om västra infarten PM Mark och vatten Stockholm Beställare: Norrtälje kommun Projektbeteckning: - Structor Mark Stockholm AB Uppdragsnummer: 2804 Uppdragsansvarig: Christof Ågren Handläggare: Elin Ahrenberg Structor Mark Stockholm AB, Industrigatan 2A, STOCKHOLM, Org nr: Tel: , Fax: M:\2804_Hallstavik industriområde\g\dokument\2804_pm Mark och vatten_hallstavik Vattrudan.doc

2 Vattrudan, Hallstavik, Norrtälje kommun Detaljplan för verksamhetsområde söder om västra infarten PM Mark och vatten sid. 2(5) Uppdragsnr: 2804 Detaljplaneunderlag Innehållsförteckning 1 INLEDNING UTFÖRDA MARKUNDERSÖKNINGAR MARK- OCH VATTENFÖRHÅLLANDEN TOPOGRAFI OCH VEGETATION JORD OCH BERG YT- OCH GRUNDVATTENFÖRHÅLLANDEN MARKFÖRORENINGAR MARK- OCH GRUNDLÄGGNINGSARBETEN GRUNDLÄGGNING MARKRADON LOD (LOKALT OMHÄNDERTAGANDE AV DAGVATTEN)... 5 BILAGOR - RITNINGAR G Plan, geoteknisk undersökning 1:500 (A1) G Sektion A-B, geoteknisk undersökning H1:100 L1:400 (A1) G Sektion C-D, geoteknisk undersökning H1:100 L1:400 (A1) G Plan, tolkade jordlagerförhållanden 1:500 (A1) G Sektion A-B, tolkade jordlagerförhållanden H1:100 L1:400 (A1) G Sektion C-D, tolkade jordlagerförhållanden H1:100 L1:400 (A1) M:\2804_Hallstavik industriområde\g\dokument\2804_pm Mark och vatten_hallstavik Vattrudan.doc

3 Vattrudan, Hallstavik, Norrtälje kommun Detaljplan för verksamhetsområde söder om västra infarten PM Mark och vatten sid. 3(5) Uppdragsnr: 2804 Detaljplaneunderlag INLEDNING Structor Mark Stockholm AB har på uppdrag av Norrtälje kommun översiktligt utrett mark- och vattenförhållanden för detaljplaneläggning och utökning av ett befintligt verksamhetsområde söder om Uppsalavägen, infarten till Hallstavik från väg UTFÖRDA MARKUNDERSÖKNINGAR Geoteknisk fältundersökning utfördes under vecka 37 år 2010 av AM Geo AB på uppdrag av Structor Mark Stockholm AB. Undersökningen omfattade kontroll av jordlagerföljd i 12 punkter genom viktsondering samt upptagning av störda jordprover i 5 punkter. Undersökningens omfattning i plan redovisas på ritning G Undersökningsresultat redovisas på G och MARK- OCH VATTENFÖRHÅLLANDEN 3.1 Topografi och vegetation. Planområdet ligger ca en kilometer väster om Hallstavik centrum, söder om infarten från väg 76. Planområdet består idag av två delar, dels ett flackt skogs- och åkerland i västra delen, dels ett utfyllt område i öster där det idag förekommer spridd handels- eller industriverksamhet. Marknivån i skogs- och åkermarken ligger kring +13 till +13,5 och inom det utfyllda området som mest ca 2,5-3 m högre. Närmast det utfyllda området förekommer f.d. åkermark med gräs och spridda träd. Planområdets västligaste del består av en tät granplantering, avgränsad mot åkermarken med diken. 3.2 Jord och berg Marken i planområdets utfyllda del består av normalt 1-2 m fyllning men uppfyllnadsmäktigheter över 3 m kan lokalt förekomma. Fyllningen utgörs till större delen av jordmassor med lokalt stora inslag av sten och block, rivningsmassor av betong och tegel samt trä. Lokalt har även utfyllnad med stubbar och annat organiskt material utförts. Utfyllnaderna bedöms till stor del ha utförts utan nämnvärd packning av materialet. Utfyllnaden i området har pågått under lång tid och pågår alltjämt vilket innebär att utfyllnadsgränsen förflyttas åt väster. Huvuddelen av utfyllnaden underlagras av sand eller morän, den västligaste delen ligger dock på organisk jord. Marken i planområdets naturmarksdel består utav 0,5-2 m organisk jord vars mäktighet minskar mot norr och söder samt öster. Den organiska jorden underlagras av ett sandskikt på upp till en meter. Sandlagret underlagras av finkorniga sediment som består av lera, silt och sand vars mäktighet varierar mellan 2-3 m för att sedan, tillsammans med att sandlagret minska M:\2804_Hallstavik industriområde\g\dokument\2804_pm Mark och vatten_hallstavik Vattrudan.doc

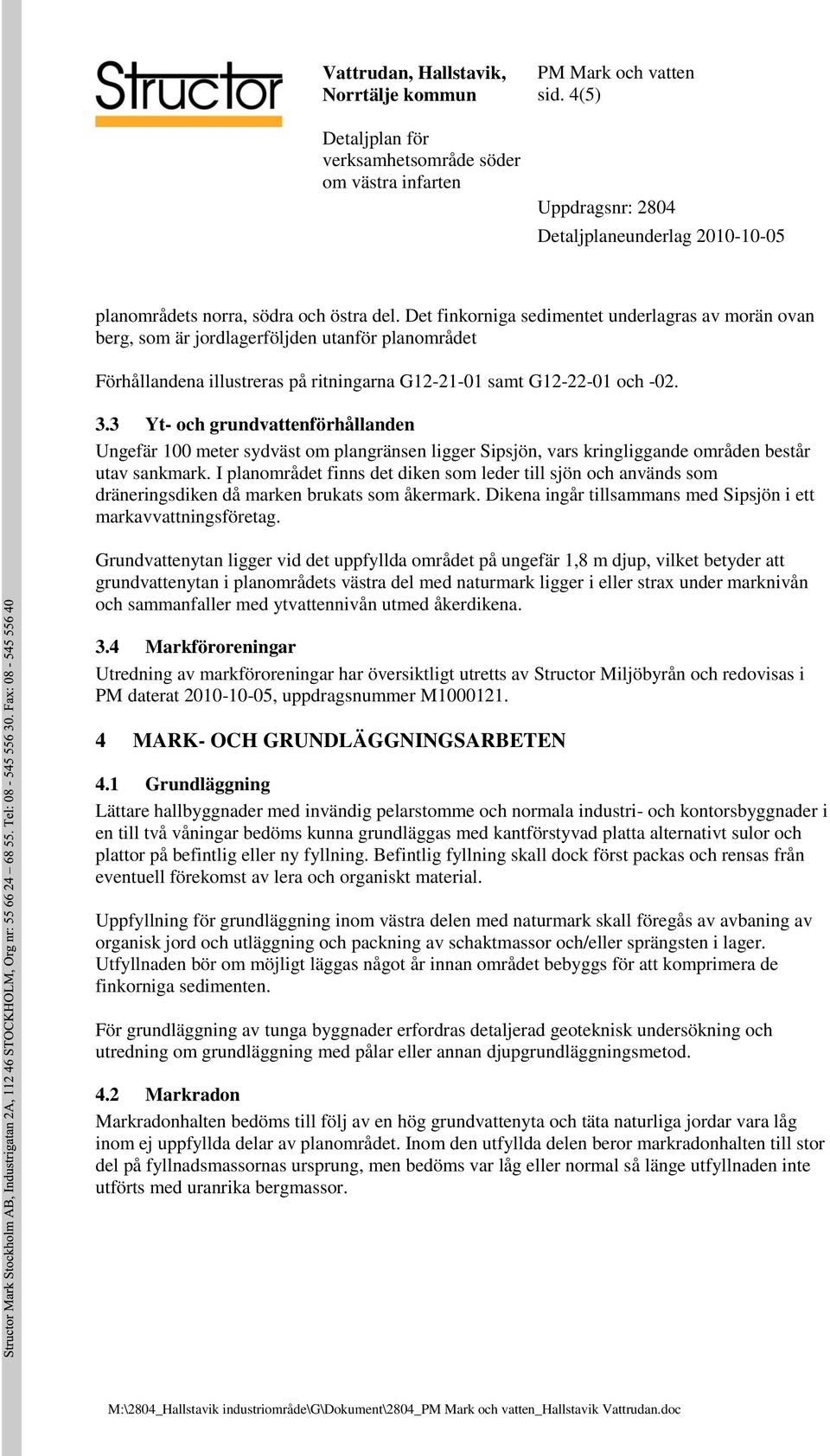

4 Vattrudan, Hallstavik, Norrtälje kommun Detaljplan för verksamhetsområde söder om västra infarten PM Mark och vatten sid. 4(5) Uppdragsnr: 2804 Detaljplaneunderlag planområdets norra, södra och östra del. Det finkorniga sedimentet underlagras av morän ovan berg, som är jordlagerföljden utanför planområdet Förhållandena illustreras på ritningarna G samt G och Yt- och grundvattenförhållanden Ungefär 100 meter sydväst om plangränsen ligger Sipsjön, vars kringliggande områden består utav sankmark. I planområdet finns det diken som leder till sjön och används som dräneringsdiken då marken brukats som åkermark. Dikena ingår tillsammans med Sipsjön i ett markavvattningsföretag. Grundvattenytan ligger vid det uppfyllda området på ungefär 1,8 m djup, vilket betyder att grundvattenytan i planområdets västra del med naturmark ligger i eller strax under marknivån och sammanfaller med ytvattennivån utmed åkerdikena. 3.4 Markföroreningar Utredning av markföroreningar har översiktligt utretts av Structor Miljöbyrån och redovisas i PM daterat , uppdragsnummer M MARK- OCH GRUNDLÄGGNINGSARBETEN 4.1 Grundläggning Lättare hallbyggnader med invändig pelarstomme och normala industri- och kontorsbyggnader i en till två våningar bedöms kunna grundläggas med kantförstyvad platta alternativt sulor och plattor på befintlig eller ny fyllning. Befintlig fyllning skall dock först packas och rensas från eventuell förekomst av lera och organiskt material. Uppfyllning för grundläggning inom västra delen med naturmark skall föregås av avbaning av organisk jord och utläggning och packning av schaktmassor och/eller sprängsten i lager. Utfyllnaden bör om möjligt läggas något år innan området bebyggs för att komprimera de finkorniga sedimenten. För grundläggning av tunga byggnader erfordras detaljerad geoteknisk undersökning och utredning om grundläggning med pålar eller annan djupgrundläggningsmetod. 4.2 Markradon Markradonhalten bedöms till följ av en hög grundvattenyta och täta naturliga jordar vara låg inom ej uppfyllda delar av planområdet. Inom den utfyllda delen beror markradonhalten till stor del på fyllnadsmassornas ursprung, men bedöms var låg eller normal så länge utfyllnaden inte utförts med uranrika bergmassor. M:\2804_Hallstavik industriområde\g\dokument\2804_pm Mark och vatten_hallstavik Vattrudan.doc

5 Vattrudan, Hallstavik, Norrtälje kommun Detaljplan för verksamhetsområde söder om västra infarten PM Mark och vatten sid. 5(5) Uppdragsnr: 2804 Detaljplaneunderlag LOD (Lokalt Omhändertagande av Dagvatten) Dagvatten från gator och annan hårdgjord allmän mark avleds med fördel i ledningar till resterande åkerdike vid planområdet västra kant där det sedan kan avrinna till Sipsjön som recipient för utjämning och rening av dagvattnet. Takvatten kan med fördel infiltreras direkt i fyllningen under respektive byggnad, eller ledas till allmän dagvattenledning i gata. Dagvatten från hårdgjorda ytor inom fastighetsmark avleds till dagvattenledning i gata efter oljeavskiljning, eller annan rening om verksamheten inom fastigheten kan föranleda detta. Structor Mark Stockholm AB Geoteknik Christof Ågren Uppdragsansvarig Elin Ahrenberg Handläggare M:\2804_Hallstavik industriområde\g\dokument\2804_pm Mark och vatten_hallstavik Vattrudan.doc
