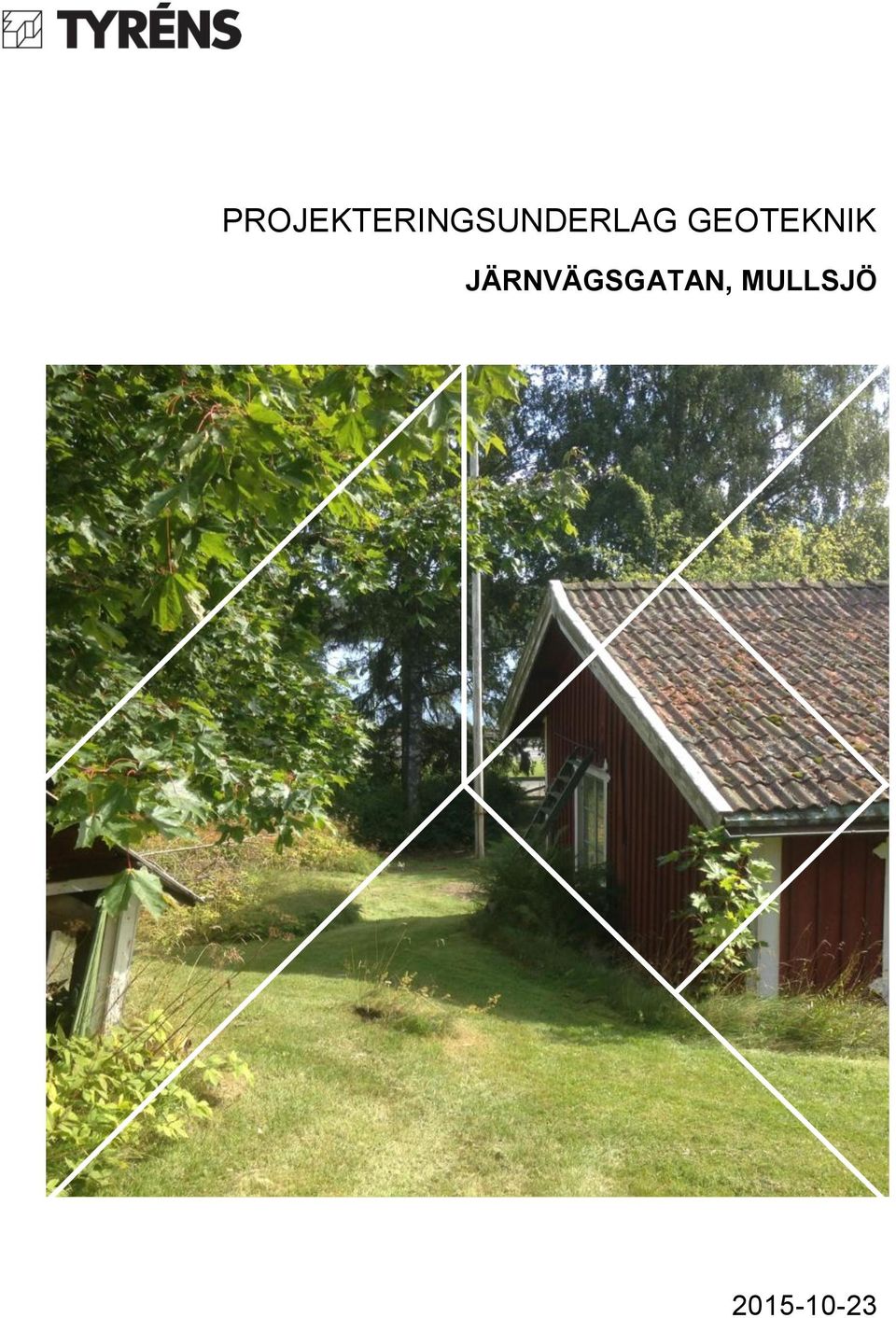

1 PROJEKTERINGSUNDERLAG GEOTEKNIK JÄRNVÄGSGATAN, MULLSJÖ

2

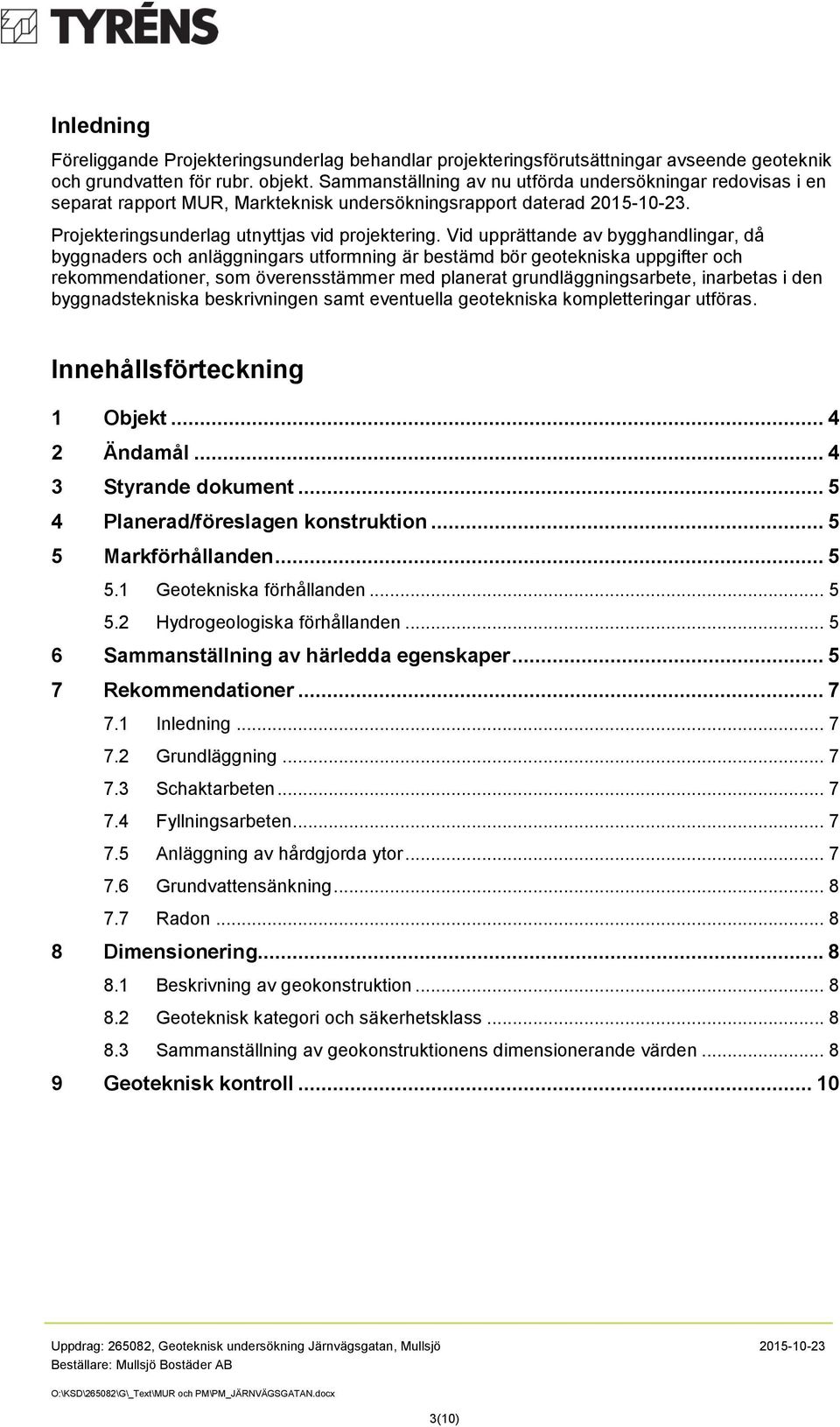

3 Inledning Föreliggande Projekteringsunderlag behandlar projekteringsförutsättningar avseende geoteknik och grundvatten för rubr. objekt. Sammanställning av nu utförda undersökningar redovisas i en separat rapport MUR, Markteknisk undersökningsrapport daterad Projekteringsunderlag utnyttjas vid projektering. Vid upprättande av bygghandlingar, då byggnaders och anläggningars utformning är bestämd bör geotekniska uppgifter och rekommendationer, som överensstämmer med planerat grundläggningsarbete, inarbetas i den byggnadstekniska beskrivningen samt eventuella geotekniska kompletteringar utföras. Innehållsförteckning 1 Objekt Ändamål Styrande dokument Planerad/föreslagen konstruktion Markförhållanden Geotekniska förhållanden Hydrogeologiska förhållanden Sammanställning av härledda egenskaper Rekommendationer Inledning Grundläggning Schaktarbeten Fyllningsarbeten Anläggning av hårdgjorda ytor Grundvattensänkning Radon Dimensionering Beskrivning av geokonstruktion Geoteknisk kategori och säkerhetsklass Sammanställning av geokonstruktionens dimensionerande värden Geoteknisk kontroll (10)

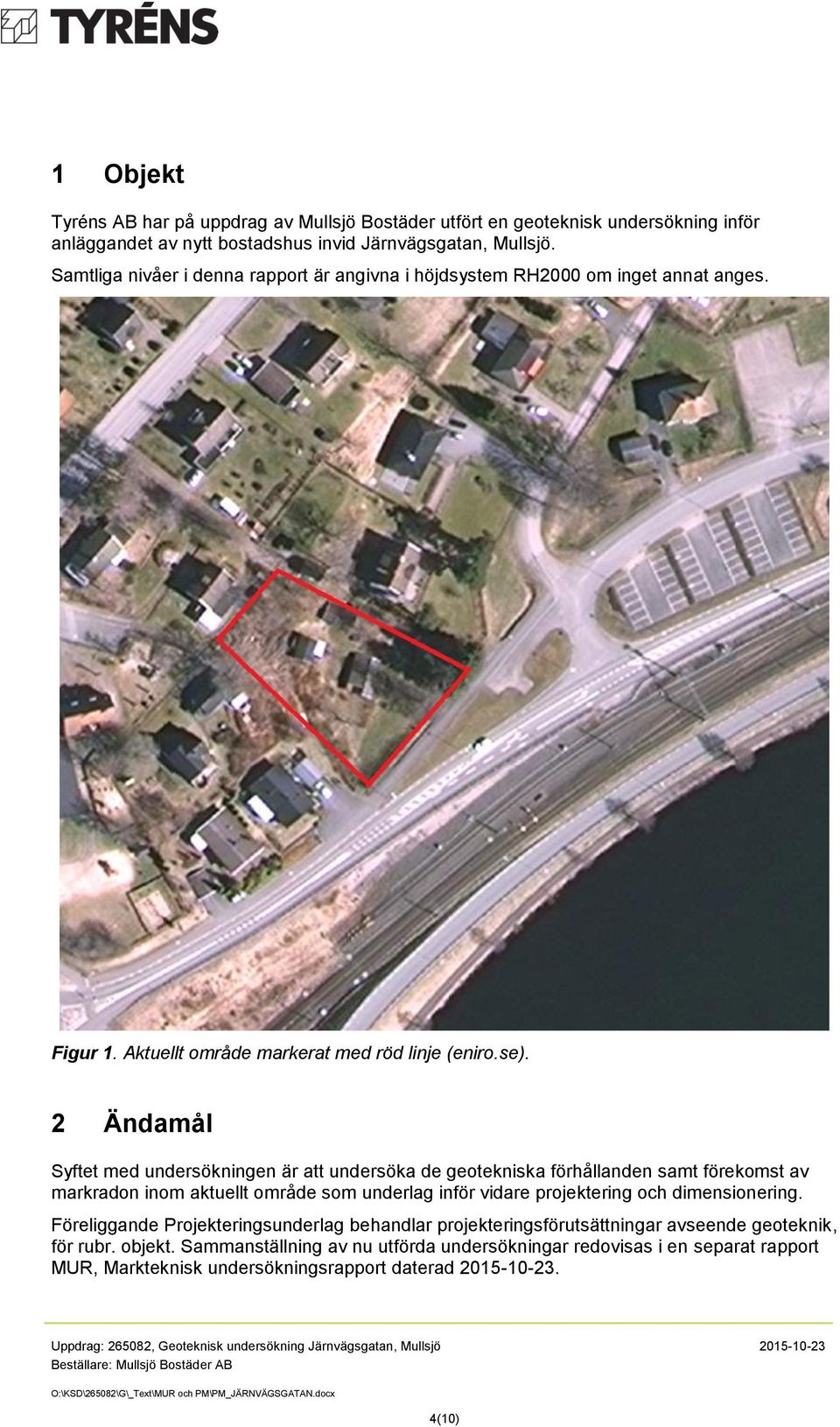

4 1 Objekt Tyréns AB har på uppdrag av Mullsjö Bostäder utfört en geoteknisk undersökning inför anläggandet av nytt bostadshus invid Järnvägsgatan, Mullsjö. Samtliga nivåer i denna rapport är angivna i höjdsystem RH2000 om inget annat anges. Figur 1. Aktuellt område markerat med röd linje (eniro.se). 2 Ändamål Syftet med undersökningen är att undersöka de geotekniska förhållanden samt förekomst av markradon inom aktuellt område som underlag inför vidare projektering och dimensionering. Föreliggande Projekteringsunderlag behandlar projekteringsförutsättningar avseende geoteknik, för rubr. objekt. Sammanställning av nu utförda undersökningar redovisas i en separat rapport MUR, Markteknisk undersökningsrapport daterad (10)

5 3 Styrande dokument Tabell 1 Styrande dokument Dokument Eurokod 7, 1997 TK Geo 11, publ. 2011:047 Anläggnings AMA 13 IEG Rapport 7:2008 Tillämpningsdokument Plattgrundläggning IEG Rapport 2:2008, Rev 2 Tillämpningsdokument Grunder 4 Planerad/föreslagen konstruktion Byggnad planeras uppföras i två våningar, utan källare. Planerad grundläggningsmetod är platta på mark. 5 Markförhållanden 5.1 Geotekniska förhållanden Jorden inom undersökningsområdet utgörs i huvudsak överst av mullhaltig sand (husa) alternativt uppfyllda massor bestående av mulljord och sand (Mg:Hu,Sa). Mäktigheten varierar inom ca 0,2-0,5 m. Den mullhaltiga sanden tillhör materialtyp 2 och tjälfarlighetsklass 1. Det översta jordlagret underlagras i huvudsak av grusig sandmorän. Ställvis förekommer inslag av finsand (FSa). Motsvarande materialtyp är i huvudsak 2 med tillhörande tjälfarlighetsklass 1. Huvuddelen av de utförda undersökningarna har avslutats i sandmoränen. Lagringstätheten i det översta skiktet av jordlagret (ca 0-0,8 m u my) varierar från Mycket lös till Lös/Medelfast. Djupare ner i sandmoränen sker en snabb tillväxt och lagringstätheten bedöms som Fast till Mycket fast. 5.2 Hydrogeologiska förhållanden Inga grundvattenrör har installerats. Utifrån genomförda skruvprovtagningar har inget fritt vatten påvisats inom aktuellt undersökningsdjup. 6 Sammanställning av härledda egenskaper Härledda värden på friktionsvinkel och E-modul är utvärderade från utförda HfA-sonderingar, med stöd av SS-ENV (Eurocode 7), TK Geo 11 och SGI Information 15. 5(10)

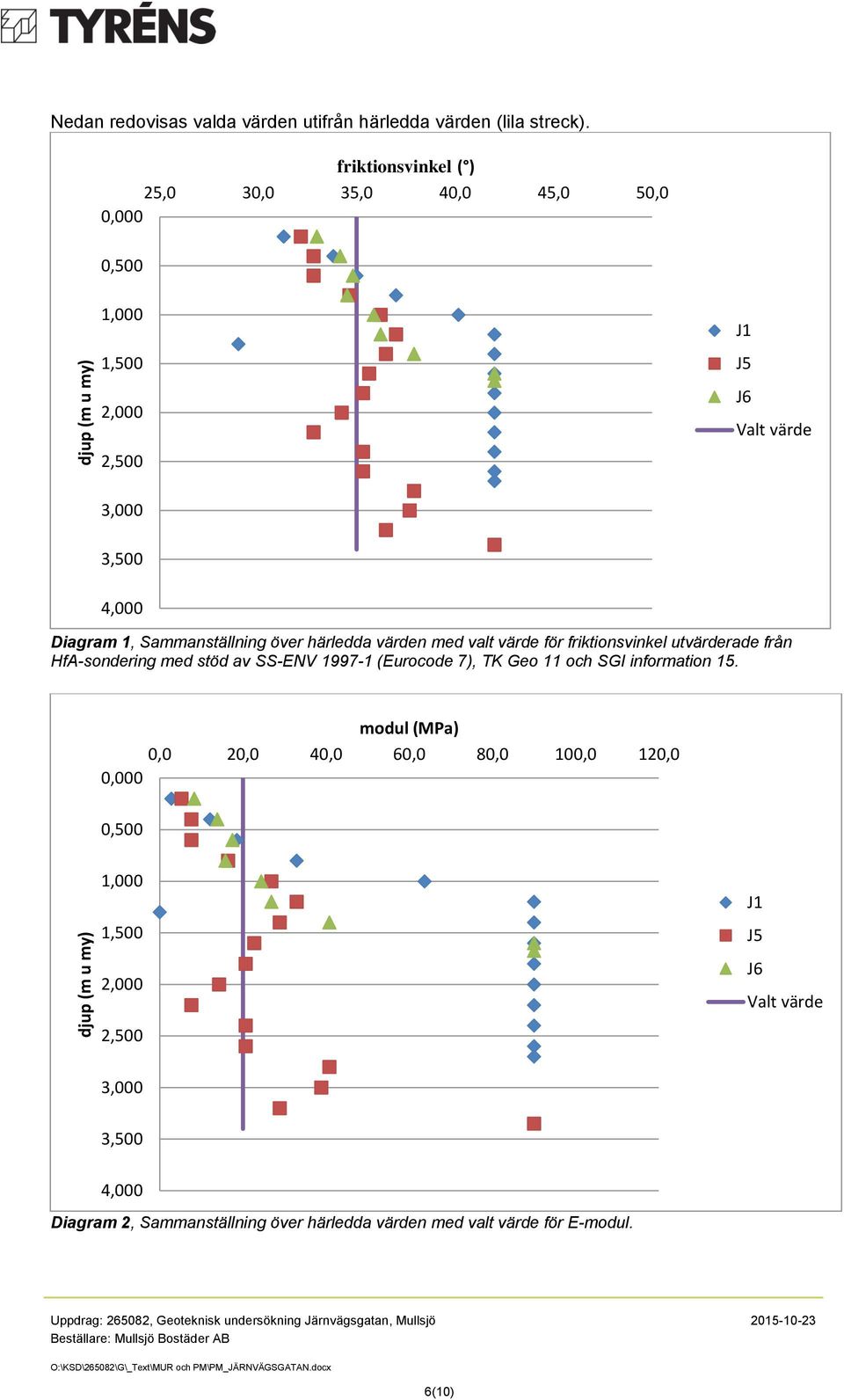

6 djup (m u my) djup (m u my) Nedan redovisas valda värden utifrån härledda värden (lila streck). friktionsvinkel ( ) 25,0 30,0 35,0 40,0 45,0 50,0 0,000 0,500 1,000 1,500 J1 J5 2,000 J6 Valt värde 2,500 3,000 3,500 4,000 Diagram 1, Sammanställning över härledda värden med valt värde för friktionsvinkel utvärderade från HfA-sondering med stöd av SS-ENV (Eurocode 7), TK Geo 11 och SGI information 15. modul (MPa) 0,0 20,0 40,0 60,0 80,0 100,0 120,0 0,000 0,500 1,000 1,500 J1 J5 2,000 J6 Valt värde 2,500 3,000 3,500 4,000 Diagram 2, Sammanställning över härledda värden med valt värde för E-modul. 6(10)

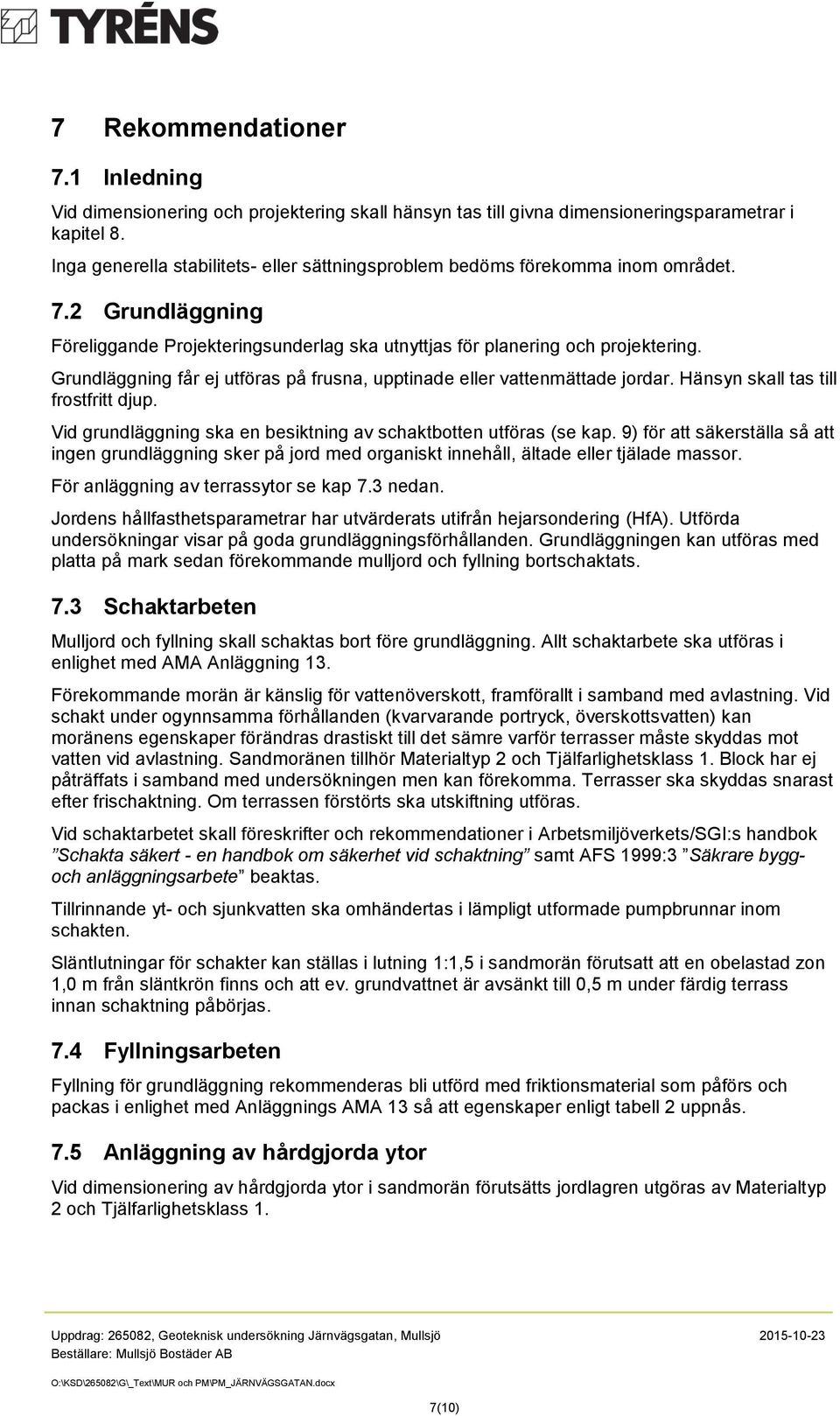

7 7 Rekommendationer 7.1 Inledning Vid dimensionering och projektering skall hänsyn tas till givna dimensioneringsparametrar i kapitel 8. Inga generella stabilitets- eller sättningsproblem bedöms förekomma inom området. 7.2 Grundläggning Föreliggande Projekteringsunderlag ska utnyttjas för planering och projektering. Grundläggning får ej utföras på frusna, upptinade eller vattenmättade jordar. Hänsyn skall tas till frostfritt djup. Vid grundläggning ska en besiktning av schaktbotten utföras (se kap. 9) för att säkerställa så att ingen grundläggning sker på jord med organiskt innehåll, ältade eller tjälade massor. För anläggning av terrassytor se kap 7.3 nedan. Jordens hållfasthetsparametrar har utvärderats utifrån hejarsondering (HfA). Utförda undersökningar visar på goda grundläggningsförhållanden. Grundläggningen kan utföras med platta på mark sedan förekommande mulljord och fyllning bortschaktats. 7.3 Schaktarbeten Mulljord och fyllning skall schaktas bort före grundläggning. Allt schaktarbete ska utföras i enlighet med AMA Anläggning 13. Förekommande morän är känslig för vattenöverskott, framförallt i samband med avlastning. Vid schakt under ogynnsamma förhållanden (kvarvarande portryck, överskottsvatten) kan moränens egenskaper förändras drastiskt till det sämre varför terrasser måste skyddas mot vatten vid avlastning. Sandmoränen tillhör Materialtyp 2 och Tjälfarlighetsklass 1. Block har ej påträffats i samband med undersökningen men kan förekomma. Terrasser ska skyddas snarast efter frischaktning. Om terrassen förstörts ska utskiftning utföras. Vid schaktarbetet skall föreskrifter och rekommendationer i Arbetsmiljöverkets/SGI:s handbok Schakta säkert - en handbok om säkerhet vid schaktning samt AFS 1999:3 Säkrare byggoch anläggningsarbete beaktas. Tillrinnande yt- och sjunkvatten ska omhändertas i lämpligt utformade pumpbrunnar inom schakten. Släntlutningar för schakter kan ställas i lutning 1:1,5 i sandmorän förutsatt att en obelastad zon 1,0 m från släntkrön finns och att ev. grundvattnet är avsänkt till 0,5 m under färdig terrass innan schaktning påbörjas. 7.4 Fyllningsarbeten Fyllning för grundläggning rekommenderas bli utförd med friktionsmaterial som påförs och packas i enlighet med Anläggnings AMA 13 så att egenskaper enligt tabell 2 uppnås. 7.5 Anläggning av hårdgjorda ytor Vid dimensionering av hårdgjorda ytor i sandmorän förutsätts jordlagren utgöras av Materialtyp 2 och Tjälfarlighetsklass 1. 7(10)

8 7.6 Grundvattensänkning Ska grundläggning ske i friktionsmaterial under grundvattenytan ska grundvattnet sänkas till 0,5 m under färdig terrass innan schaktning påbörjas. Grundvatten avsänks genom tex installation av s.k. wellpoint. Tillrinnande yt-, sjunk- och grundvatten ska omhändertas i lämpligt utformade makadamfyllda pumpgropar inom schakterna. 7.7 Radon Resultaten från utförd radonundersökning visar på normalradonmark, vilket innebär radonskyddat utförande. Ett radonskyddat utförande innebär att särskilda krav ställs på byggnadens täthet mot inläckage av jordluft. Bottenplattor ska utföras så styva att inte genomgående sprickor uppstår. Alla genomföringar (t.ex. rör), skarvar (t.ex. i gjutskarvar), övergång mellan grundkonstruktion mot vägg m.m. ska tätas. Tätning kan ske med ingjutna flänsförsedda rör, fogband, elastisk fogmassa eller motsvarande. Undvik kantisolering som släpper igenom jordluft längs ytterkanterna av en kantförstyvad betongplatta och bygg så att sättningar undviks. 8 Dimensionering 8.1 Beskrivning av geokonstruktion Planerad konstruktion är; grundläggning av golv som platta på mark. Då grundläggningsförhållandena inom delar av området är goda kan även grundläggning av stomme ske på långsträckta plattor/pelarfundament. 8.2 Geoteknisk kategori och säkerhetsklass Aktuell grundläggning bedöms komma att hänförs till geoteknisk kategori 2 (GK 2) och säkerhetsklass 2 (SK 2). 8.3 Sammanställning av geokonstruktionens dimensionerande värden Beräkningar i brott- och bruksgränstillstånd utförs med nedanstående parametrar och partialkoefficienter. Dessa är utvärderade ur undersökningsresultaten med stöd av IEG:s tillämpningsdokument Grunder (Rapport 2:2008 Rev 2). Tabell 2 Valda värden utvärderade från härledda medelvärden för parametrar i jordmodellen Material Tunghet, ( ) (kn/m3) Hållfasthetsegenskaper Deformationsegenskaper Ny fyllning av 18 (11) = 37 º E= 40 MPa friktionsmaterial, krossmaterial* Sandmorän** 20 (12) = 35 º E= 20 MPa *) Förutsatt att det packats enligt AnläggningsAMA-13. **) Empiriskt utvärderade med stöd av SS-ENV (Eurocode 7), TK Geo 11 och SGI information 15. Till parametrarna ovan gäller följande dimensioneringsprinciper: Bärighetsberäkningar ska utföras med både odränerade och dränerade parametrar varvid ogynnsammast resultat blir dimensionerande. 8(10)

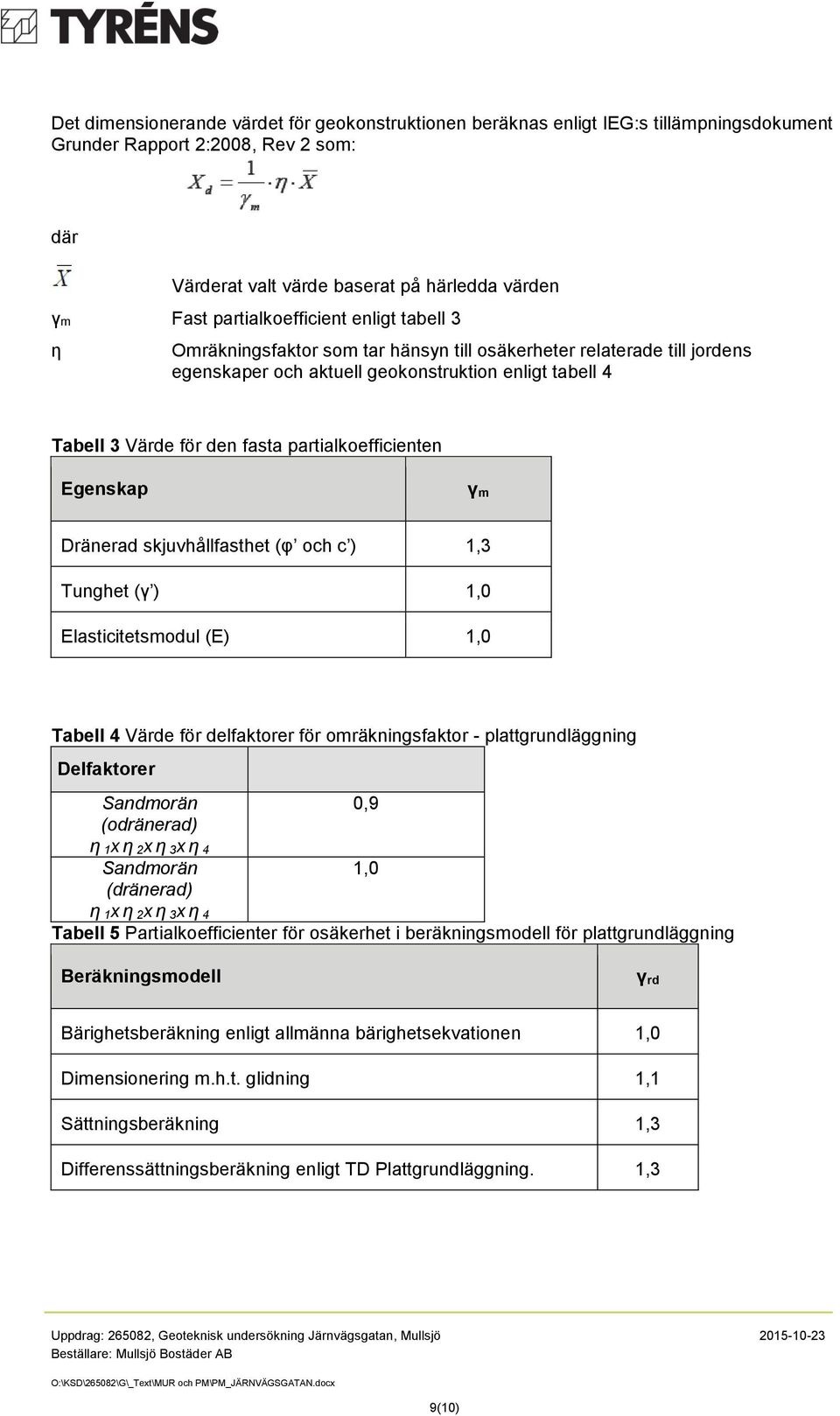

9 Det dimensionerande värdet för geokonstruktionen beräknas enligt IEG:s tillämpningsdokument Grunder Rapport 2:2008, Rev 2 som: där Värderat valt värde baserat på härledda värden γm Fast partialkoefficient enligt tabell 3 η Omräkningsfaktor som tar hänsyn till osäkerheter relaterade till jordens egenskaper och aktuell geokonstruktion enligt tabell 4 Tabell 3 Värde för den fasta partialkoefficienten Egenskap γ m Dränerad skjuvhållfasthet (φ och c ) 1,3 Tunghet (γ ) 1,0 Elasticitetsmodul (E) 1,0 Tabell 4 Värde för delfaktorer för omräkningsfaktor - plattgrundläggning Delfaktorer Sandmorän 0,9 (odränerad) η 1x η 2x η 3x η 4 Sandmorän 1,0 (dränerad) η 1x η 2x η 3x η 4 Tabell 5 Partialkoefficienter för osäkerhet i beräkningsmodell för plattgrundläggning Beräkningsmodell γ rd Bärighetsberäkning enligt allmänna bärighetsekvationen 1,0 Dimensionering m.h.t. glidning 1,1 Sättningsberäkning 1,3 Differenssättningsberäkning enligt TD Plattgrundläggning. 1,3 9(10)

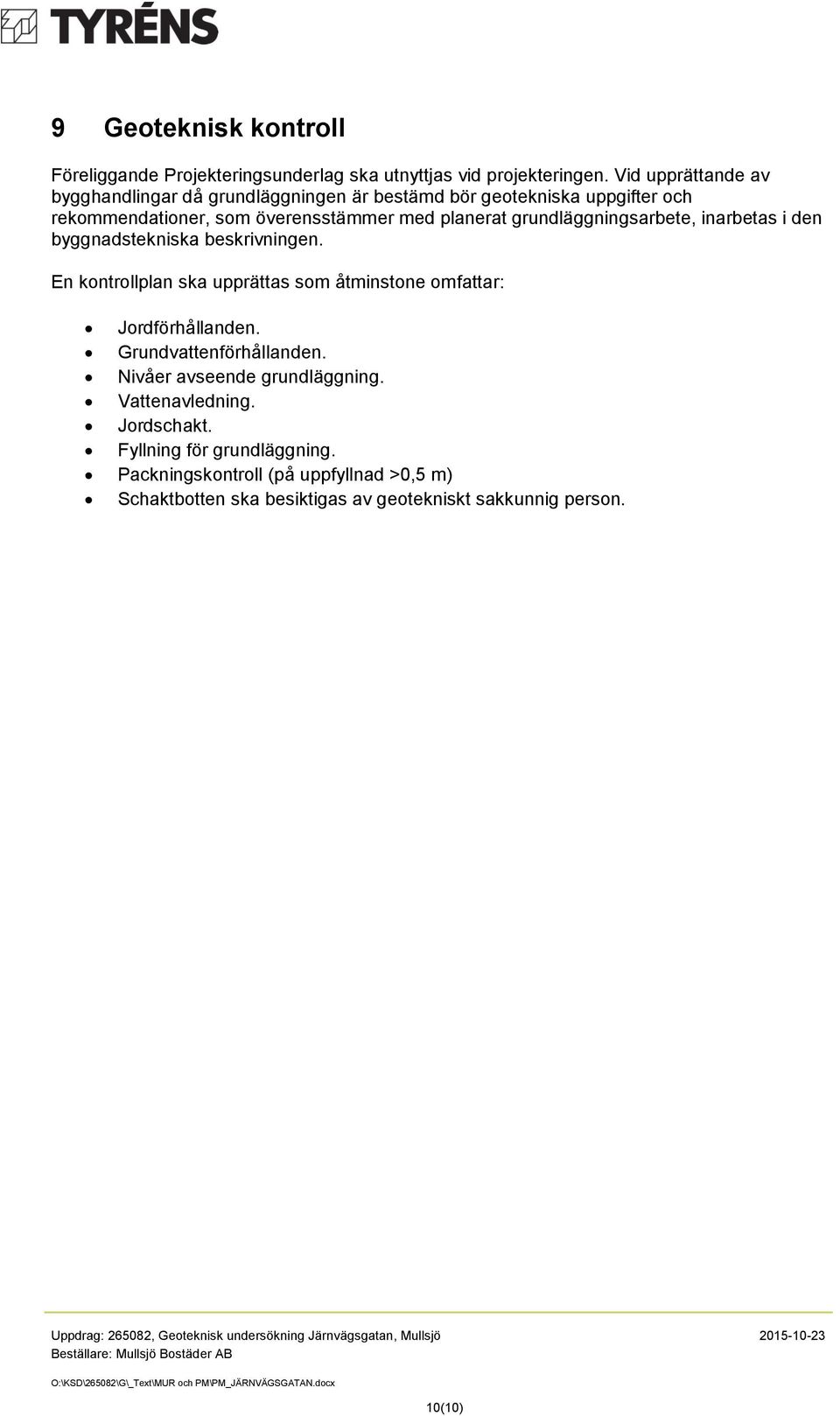

10 9 Geoteknisk kontroll Föreliggande Projekteringsunderlag ska utnyttjas vid projekteringen. Vid upprättande av bygghandlingar då grundläggningen är bestämd bör geotekniska uppgifter och rekommendationer, som överensstämmer med planerat grundläggningsarbete, inarbetas i den byggnadstekniska beskrivningen. En kontrollplan ska upprättas som åtminstone omfattar: Jordförhållanden. Grundvattenförhållanden. Nivåer avseende grundläggning. Vattenavledning. Jordschakt. Fyllning för grundläggning. Packningskontroll (på uppfyllnad >0,5 m) Schaktbotten ska besiktigas av geotekniskt sakkunnig person. 10(10)
