1 PM GEOTEKNIK STENHÖGA 1 PARKERINGSHUS

2 Uppdrag: , Processledning kv Stenhöga, Ny detaljplan Titel på rapport: PM Geoteknik Status: Projekteringsunderlag Datum: Medverkande Beställare: Kontaktperson: Fastighets AB Cirkusstenen Holding Rebecka Yrlid Konsult: Uppdragsansvarig: Handläggare: Kvalitetsgranskare: Tyréns AB Karolina Gustavsson Ida Samuelsson Stephan Hellgren Revideringar Revideringsdatum Version: Initialer: ÅR-MÅN-DAG Författare: Datum: Handlingen granskad av: Datum: Tyréns AB Stockholm Peter Myndes Backe 16 Tel: Säte: Stockholm Org.Nr:

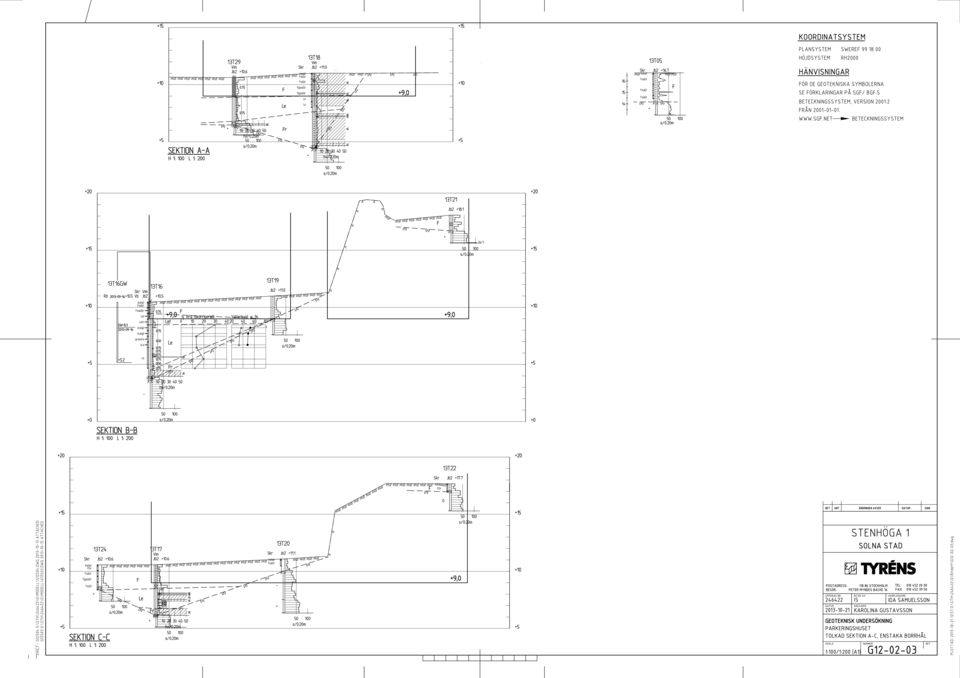

3 Innehållsförteckning 1 Objekt Ändamål Underlag för Projekterings PM Styrande dokument Planerad konstruktion Markförhållanden Geotekniska förhållanden Hydrogeologiska förhållanden Radon Sammanställning av härledda egenskaper Hållfasthets- och deformationsegenskaper Rekommendationer Grundläggning Schaktarbeten Fyllningsarbeten Grundvatten Dimensionering och /eller beräkning Geoteknisk kategori och säkerhetsklass Sammanställning av geokonstruktionens dimensionerande värden Kontroller under byggskedet Ritningar Beteckning Typ, skala Datum Rev. datum G Plan, 1:400 (A1) G Sektion och enstaka borrhål, 1:100/1:200 (A1) (10)

4 1 Objekt Tyréns AB har på uppdrag av Fastighets AB Cirkusstenen Holding utfört en geoteknisk undersökning för planerat parkeringshus inom fastigheten Stenhöga 1 i Solna Stad. Bild 1. Planerad byggnads läge markerat med rött ( Resultatet från den geotekniska undersökningen redovisas i Markteknisk undersökningsrapport geoteknik daterad upprättad av Tyréns AB. I samband med den geotekniska undersökningen utfördes en miljöteknisk undersökning inom området. Resultatet från den undersökningen redovisas i en separat rapport upprättad av Tyréns AB. 2 Ändamål Syftet med den geotekniska undersökningen är att undersöka de geotekniska förhållandena som underlag för upprättande av grundläggningsrekommendationer. 3 Underlag för Projekterings PM Underlag som använts för upprättande av detta PM Geoteknik är: Markteknisk undersökningsrapport geoteknik daterad upprättad av Tyréns AB. 4(10)

5 4 Styrande dokument Tabell 1 Styrande dokument Dokument Eurokod 7, 1997 Anläggnings AMA 10 Tillämpningsdokument Plattgrundläggning Rapport 7:2008 Tillämpningsdokument Pålgrundläggning Rapport 8: Planerad konstruktion Parkeringshuset planeras byggas i 11 våningar med en grundläggningsnivå på +9,0 enligt konstruktören. 6 Markförhållanden 6.1 Geotekniska förhållanden I den norra delen av planerad byggnad utgörs jorden överst av ca 1-2 m fyllningsjord vars mäktighet minskar åt sydost mot berget i dagen. Fyllningsjorden består av lerigt siltigt sandigt grus. Fyllningsjorden är utlagd på ca 1,4-4,6 m varvig lera med enstaka siltskikt. Ställvis har översta 1 m av lerlagret torrskorpekaraktär. Leran underlagras av friktionsjord på berg. I den sydöstra delen av planerad byggnad utgörs jorden av ca 0,6-1,4 m fyllningsjord bestående av grus som är utlagd på berg. Berg i dagen finns i läget för planerad byggnad vilket redovisas i bifogad planritning. I norr ligger påträffat berg som djupast på nivån ca +3,6 vilket motsvarar på djupet ca 6,9 m under markytan. I läget för befintligt parkeringsdäck bedöms berget ligga direkt under befintligt lägsta golv. Åt sydost har berg påträffats på nivån ca +16,6-16,8 vilket motsvarar på djupet 0,6-1,4 m under markytan. 6.2 Hydrogeologiska förhållanden Grundvattennivån har mätts i grundvattenrör 13T16GW uppmättes nivån till +8,3 vilket motsvarar 2,2 m under markytan. 6.3 Radon Radonhalten i porluften i jorden har uppmätts på 0,7 m djup under markytan i två punkter med radonmätare Markus 10. Resultatet redovisas i tabell 2 nedan. 5(10)

6 Tabell 2. Uppmätta radonhalter Punkt Radonhalt [kbq/m 3 ] 13T T20 5 Radonhalten har även mätts i parkeringen åt söder och väster och uppmätta halter där har legat mellan 0-3 kbq/m 3. Uppmätta radonhalter under 10 kbq/m 3 klassas som lågradonmark. Grundkonstruktionen kan utföras med traditionellt utförande. Vid större uppfyllnader under byggnaden är det radonhalten i uppfyllnadsmaterialet som styr utformningen av ev. radonskydd. Radonmätning med gammaspektrometer ska utföras efter att bergschakten är utförd för slutlig bestämning av utförandet av ev. radonskydd 7 Sammanställning av härledda egenskaper 7.1 Hållfasthets- och deformationsegenskaper Skjuvhållfastheten i leran har uppmätts i en punkt 13T16 på fem nivåer genom vingförsök. Skjuvhållfastheten har korrigerats med avseende på konflytgränsen. Korrigerad uppmätt skjuvhållfasthet ligger mellan kpa och redovisas i bild 2 nedan. Bild 2. Lerans korrigerade skjuvhållfasthet Korrigerad skjuvhållfasthet [kpa] Djup [m] T16 6(10)

7 Tabell 3 Härledda medelvärden för parametrar i jordmodellen Material Tunghet, r (r ) Hållfasthetsegenskaper Deformationsegenskaper (kn/m3) Fyllningsjord 18 (11) f dk = 32 o E k = 20 MPa Torrskorpelera 17 (7) c u = 30 kpa E k = 10 MPa Lera 17 (7) c u = kpa - Friktionsjord 19 (12) f dk = 36 o E k = 30 MPa Makadam 18 (11) f dk = 38 o E k = 30 MPa 8 Rekommendationer 8.1 Grundläggning Byggnaden föreslås grundläggas på plintar eller plattor på berg i den södra delen och på borrade stålrörspålar som borras in i berg i den norra delen. Bedömd längd på pålarna varierar mellan ca 5 m i norr till att övergå i bergschakt åt söder. Pålarna ska dimensioneras för påhängslaster i hela lerlagrets tjocklek. Förekommande jord ska grävas bort under plintar och plattor. Ev. uppfyllnadsmaterial ska packas enligt Anläggnings AMA kap CE tabell CE/3. Uppfyllnad ska utföras enligt AMA kap. CEB och CEF med en släntlutning av 1:1, se figur CEB/4 i AMA. Bottenplattan ska utföras fribärande där lera finns under plattan i den norra delen. På övrig del kan plattan grundläggas direkt på morän eller på ett lager med minst 300 mm bergkross av materialtyp 1 eller 2 på berg. Anslutningen mellan de olika delarna ska göras flexibel med dilatationsfog. 8.2 Schaktarbeten Jordschakt utförs för byggnaden i fyllningsjord och i torrskorpelera. Vid temporära schaktarbeten ska brantaste släntlutning i fyllningsjorden vara 1:1 och i torrskorpeleran 2:1. Schaktmassorna får inte läggas närmare schaktkanten än 0,5 m för att undvika att massorna rasar ner i schaktgropen. Den anvisade släntlutningen förutsätter att någon grävmaskin eller lastmaskin inte står intill släntkrönet och att massorna ligger 0,5 m från schaktkanten. Större stenar ska tas bort ur schaktslänten om det förekommer sådana. 8.3 Fyllningsarbeten Enligt erhållna modellfiler på planerad byggnad ska inga uppfyllnader utanför planerad byggnad utföras. Vid uppfyllnader runt huset ska sättningsberäkning utföras för att utreda behov av ev. lättfyllning. 8.4 Grundvatten Grundvattenytan bedöms ligga under grundläggningsnivån och grundkonstruktionsdelar ovan nivån +9 bedöms inte behöva utformas vattentäta. Ytterligare mätningar i grundvattenröret rekommenderas för att säkerställa detta. 7(10)

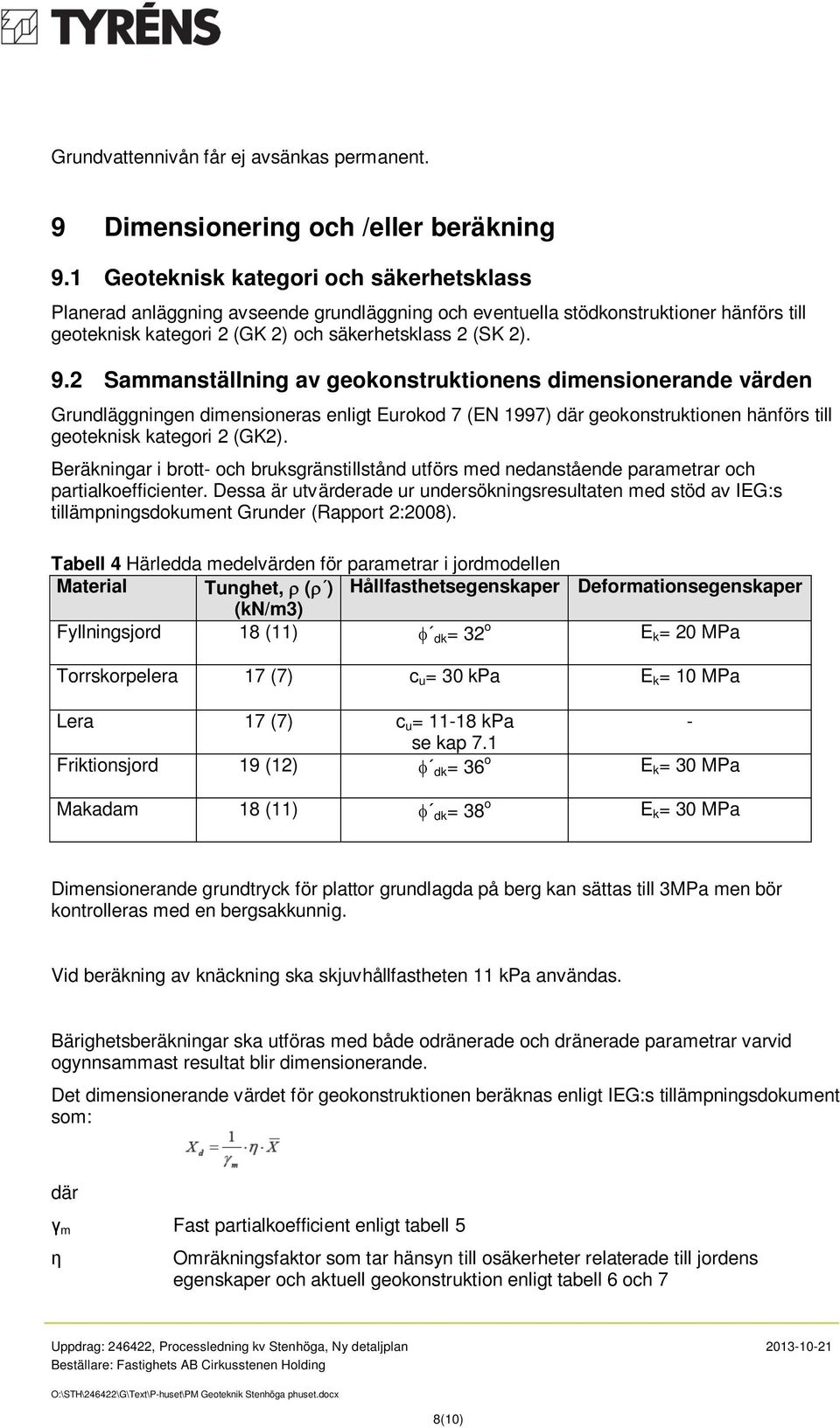

8 Grundvattennivån får ej avsänkas permanent. 9 Dimensionering och /eller beräkning 9.1 Geoteknisk kategori och säkerhetsklass Planerad anläggning avseende grundläggning och eventuella stödkonstruktioner hänförs till geoteknisk kategori 2 (GK 2) och säkerhetsklass 2 (SK 2). 9.2 Sammanställning av geokonstruktionens dimensionerande värden Grundläggningen dimensioneras enligt Eurokod 7 (EN 1997) där geokonstruktionen hänförs till geoteknisk kategori 2 (GK2). Beräkningar i brott- och bruksgränstillstånd utförs med nedanstående parametrar och partialkoefficienter. Dessa är utvärderade ur undersökningsresultaten med stöd av IEG:s tillämpningsdokument Grunder (Rapport 2:2008). Tabell 4 Härledda medelvärden för parametrar i jordmodellen Material Tunghet, r (r ) Hållfasthetsegenskaper Deformationsegenskaper (kn/m3) Fyllningsjord 18 (11) f dk = 32 o E k = 20 MPa Torrskorpelera 17 (7) c u = 30 kpa E k = 10 MPa Lera 17 (7) c u = kpa - se kap 7.1 Friktionsjord 19 (12) f dk = 36 o E k = 30 MPa Makadam 18 (11) f dk = 38 o E k = 30 MPa Dimensionerande grundtryck för plattor grundlagda på berg kan sättas till 3MPa men bör kontrolleras med en bergsakkunnig. Vid beräkning av knäckning ska skjuvhållfastheten 11 kpa användas. Bärighetsberäkningar ska utföras med både odränerade och dränerade parametrar varvid ogynnsammast resultat blir dimensionerande. Det dimensionerande värdet för geokonstruktionen beräknas enligt IEG:s tillämpningsdokument som: där γ m Fast partialkoefficient enligt tabell 5 η Omräkningsfaktor som tar hänsyn till osäkerheter relaterade till jordens egenskaper och aktuell geokonstruktion enligt tabell 6 och 7 8(10)

9 Tabell 5. Värde för den fasta partialkoefficienten Material γm E-modul 1,5 Tunghet (γ) 1,0 Tan f k 1,2 Dränerad skjuvhållfasthet (φ och c ) 1,3 Odränerad skjuvhållfasthet 1,5 Tabell 6. Värde för omräkningsfaktorn vid plattgrundläggning η Odränerad Dränerad η 1-4 0,95 1 η η ,1 Vid bruksgränsdimensionering skall hänsyn tas till pålastning pga. uppfyllnad av marknivå och avlastning pga. urschaktning. Den dimensionerande sättningsskillnaden Δsd beräknas enligt kap i IEG:s Tillämpningsdokument Plattgrundläggning (7:2008) Tabell 7. Värde för omräkningsfaktorn vid pålgrundläggning η Vid pålgrundläggning η 1-2 0,87 η 3 1 η 4 1 η 5 1 η 1-5 0,87 Delfaktorn η 6 - η 8 väljs av konstruktören. Vid beräkning av böjknäckning kan beräkningsmodellen enligt Pålkommissionen R 84a, R 96:1 R97 och R98 användas. Då skall modellfaktorn γ Rd sättas till 1,0 då det i denna modell ingår en konservativt vald empirisk korrelation mellan odränerad skjuvhållfasthet och jordens 9(10)

10 bäddmodul. Avsnitt 7.8 i SS EN bör inte tillämpas vid dimensionering mot böjknäckning enligt Pålkommisionen. Tabell 8 Partialkoefficienter för osäkerhet i beräkningsmodell Beräkningsmodell γ rd Bärighetsberäkning enligt allmänna bärighetsekvationen 1,0 Sättningsberäkning där medelvärdet av 3 metoder utnyttjas enligt VV publ 1996:1 bilaga 9-2 1,0 Differensättningsberäkning enligt TD Plattgrundläggning. 1,3 Stödkonstruktioner beräknas enligt sponthandboken T18:1996 och TD Stödkonstruktioner för såväl dränerade som odränerade parametrar enligt tabell 1. Horisontella tillskottslaster från angränsande byggnader bör beräknas enligt 2*Boussinesq. 10 Kontroller under byggskedet Grundkontroll av geokonstruktioner skall omfatta kontroll av överensstämmelse mellan verkliga jord-, berg- och grundvattenförhållanden och de förutsättningar på vilka projekteringen har baserats. Denna tilläggskontroll är till för att förhindra att sådana fel uppstår att konstruktionens säkerhet äventyras. Erforderliga åtgärder med anledning av konstaterade avvikelser från projekterad geokonstruktion skall fastställas. Pålarnas bärförmåga ska verifieras. En riskanalys för grundläggningsarbetet ska upprättas med högsta tillåtna vibrationsvärden och ett kontrollprogram. 10(10)
