UMEÅ KOMMUN Kv Hoppet 1 och Sofiehem 2:2. Översiktlig geoteknisk undersökning Upprättad av: Torbjörn Karlefors Granskad av: Arvid Lejon

Transkript

1 UMEÅ KOMMUN Kv Hoppet 1 och Sofiehem 2: Upprättad av: Torbjörn Karlefors Granskad av: Arvid Lejon

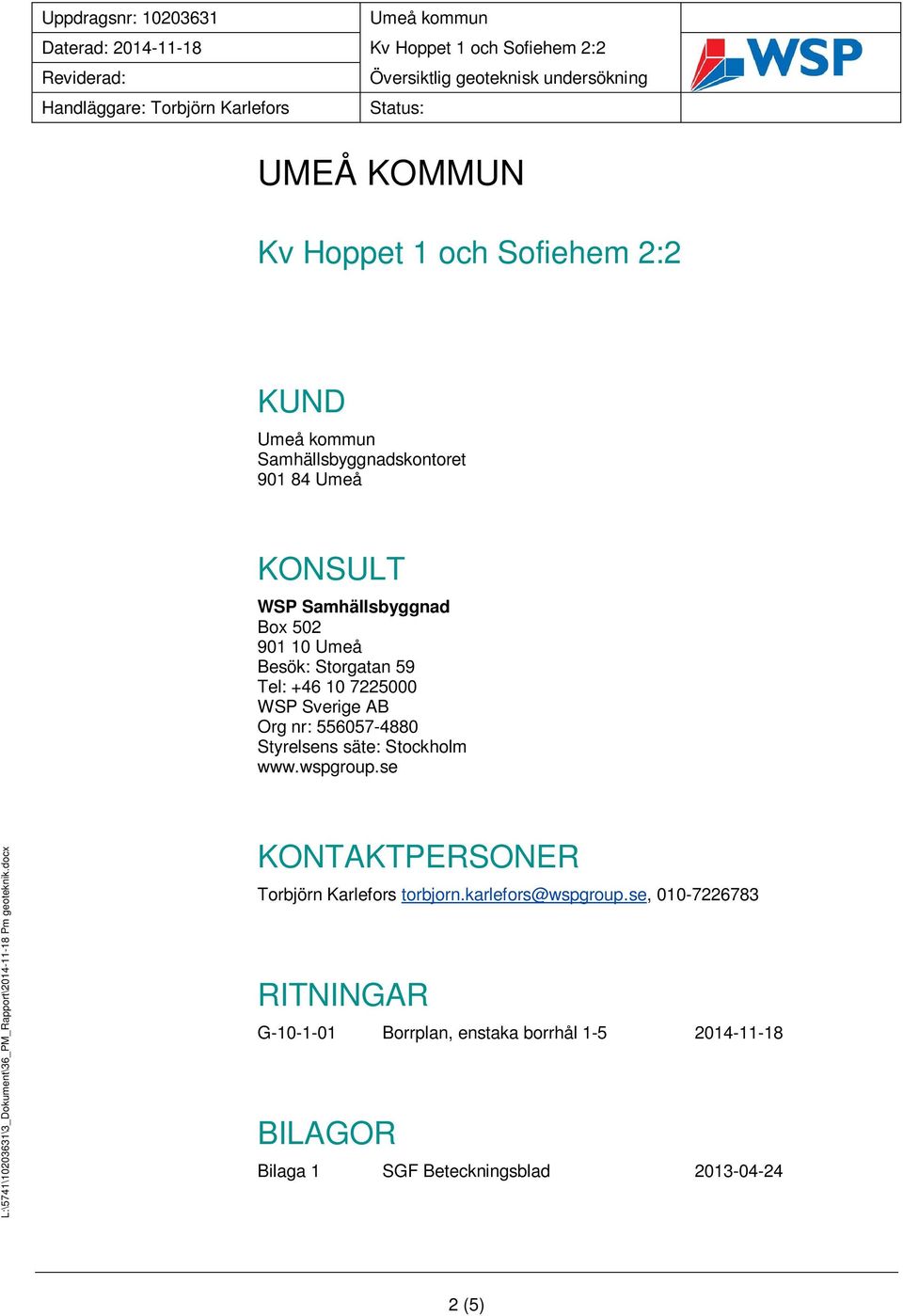

2 Handläggare: Torbjörn Karlefors Status: UMEÅ KOMMUN Kv Hoppet 1 och Sofiehem 2:2 KUND Samhällsbyggnadskontoret Umeå KONSULT WSP Samhällsbyggnad Box Umeå Besök: Storgatan 59 Tel: WSP Sverige AB Org nr: Styrelsens säte: Stockholm KONTAKTPERSONER Torbjörn Karlefors torbjorn.karlefors@wspgroup.se, RITNINGAR G Borrplan, enstaka borrhål BILAGOR Bilaga 1 SGF Beteckningsblad (5)

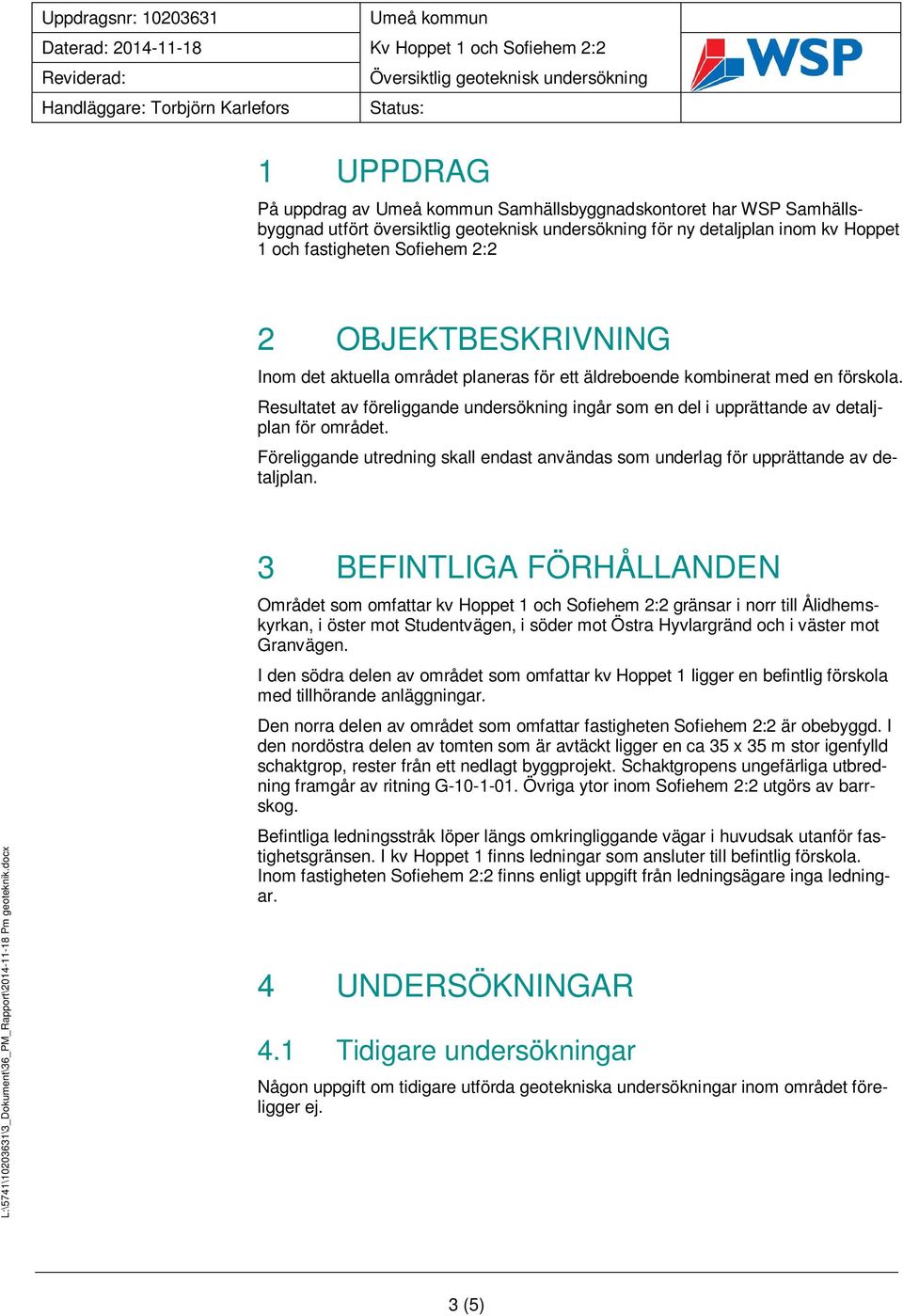

3 Handläggare: Torbjörn Karlefors Status: 1 UPPDRAG På uppdrag av Samhällsbyggnadskontoret har WSP Samhällsbyggnad utfört översiktlig geoteknisk undersökning för ny detaljplan inom kv Hoppet 1 och fastigheten Sofiehem 2:2 2 OBJEKTBESKRIVNING Inom det aktuella området planeras för ett äldreboende kombinerat med en förskola. Resultatet av föreliggande undersökning ingår som en del i upprättande av detaljplan för området. Föreliggande utredning skall endast användas som underlag för upprättande av detaljplan. 3 BEFINTLIGA FÖRHÅLLANDEN Området som omfattar kv Hoppet 1 och Sofiehem 2:2 gränsar i norr till Ålidhemskyrkan, i öster mot Studentvägen, i söder mot Östra Hyvlargränd och i väster mot Granvägen. I den södra delen av området som omfattar kv Hoppet 1 ligger en befintlig förskola med tillhörande anläggningar. Den norra delen av området som omfattar fastigheten Sofiehem 2:2 är obebyggd. I den nordöstra delen av tomten som är avtäckt ligger en ca 35 x 35 m stor igenfylld schaktgrop, rester från ett nedlagt byggprojekt. Schaktgropens ungefärliga utbredning framgår av ritning G Övriga ytor inom Sofiehem 2:2 utgörs av barrskog. Befintliga ledningsstråk löper längs omkringliggande vägar i huvudsak utanför fastighetsgränsen. I kv Hoppet 1 finns ledningar som ansluter till befintlig förskola. Inom fastigheten Sofiehem 2:2 finns enligt uppgift från ledningsägare inga ledningar. 4 UNDERSÖKNINGAR 4.1 Tidigare undersökningar Någon uppgift om tidigare utförda geotekniska undersökningar inom området föreligger ej. 3 (5)

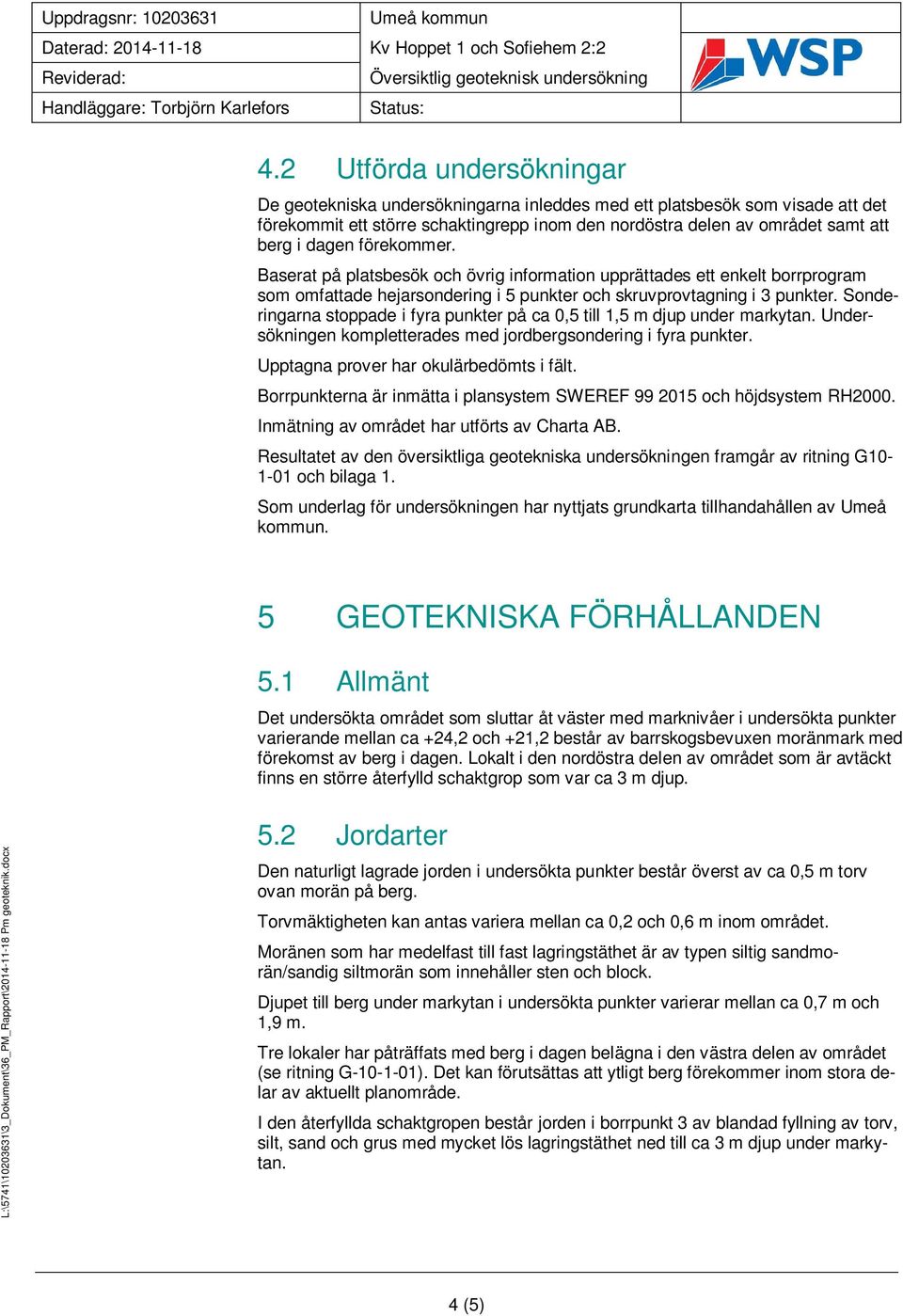

4 Handläggare: Torbjörn Karlefors Status: 4.2 Utförda undersökningar De geotekniska undersökningarna inleddes med ett platsbesök som visade att det förekommit ett större schaktingrepp inom den nordöstra delen av området samt att berg i dagen förekommer. Baserat på platsbesök och övrig information upprättades ett enkelt borrprogram som omfattade hejarsondering i 5 punkter och skruvprovtagning i 3 punkter. Sonderingarna stoppade i fyra punkter på ca 0,5 till 1,5 m djup under markytan. Undersökningen kompletterades med jordbergsondering i fyra punkter. Upptagna prover har okulärbedömts i fält. Borrpunkterna är inmätta i plansystem SWEREF och höjdsystem RH2000. Inmätning av området har utförts av Charta AB. Resultatet av den översiktliga geotekniska undersökningen framgår av ritning G och bilaga 1. Som underlag för undersökningen har nyttjats grundkarta tillhandahållen av Umeå kommun. 5 GEOTEKNISKA FÖRHÅLLANDEN 5.1 Allmänt Det undersökta området som sluttar åt väster med marknivåer i undersökta punkter varierande mellan ca +24,2 och +21,2 består av barrskogsbevuxen moränmark med förekomst av berg i dagen. Lokalt i den nordöstra delen av området som är avtäckt finns en större återfylld schaktgrop som var ca 3 m djup. 5.2 Jordarter Den naturligt lagrade jorden i undersökta punkter består överst av ca 0,5 m torv ovan morän på berg. Torvmäktigheten kan antas variera mellan ca 0,2 och 0,6 m inom området. Moränen som har medelfast till fast lagringstäthet är av typen siltig sandmorän/sandig siltmorän som innehåller sten och block. Djupet till berg under markytan i undersökta punkter varierar mellan ca 0,7 m och 1,9 m. Tre lokaler har påträffats med berg i dagen belägna i den västra delen av området (se ritning G ). Det kan förutsättas att ytligt berg förekommer inom stora delar av aktuellt planområde. I den återfyllda schaktgropen består jorden i borrpunkt 3 av blandad fyllning av torv, silt, sand och grus med mycket lös lagringstäthet ned till ca 3 m djup under markytan. 4 (5)

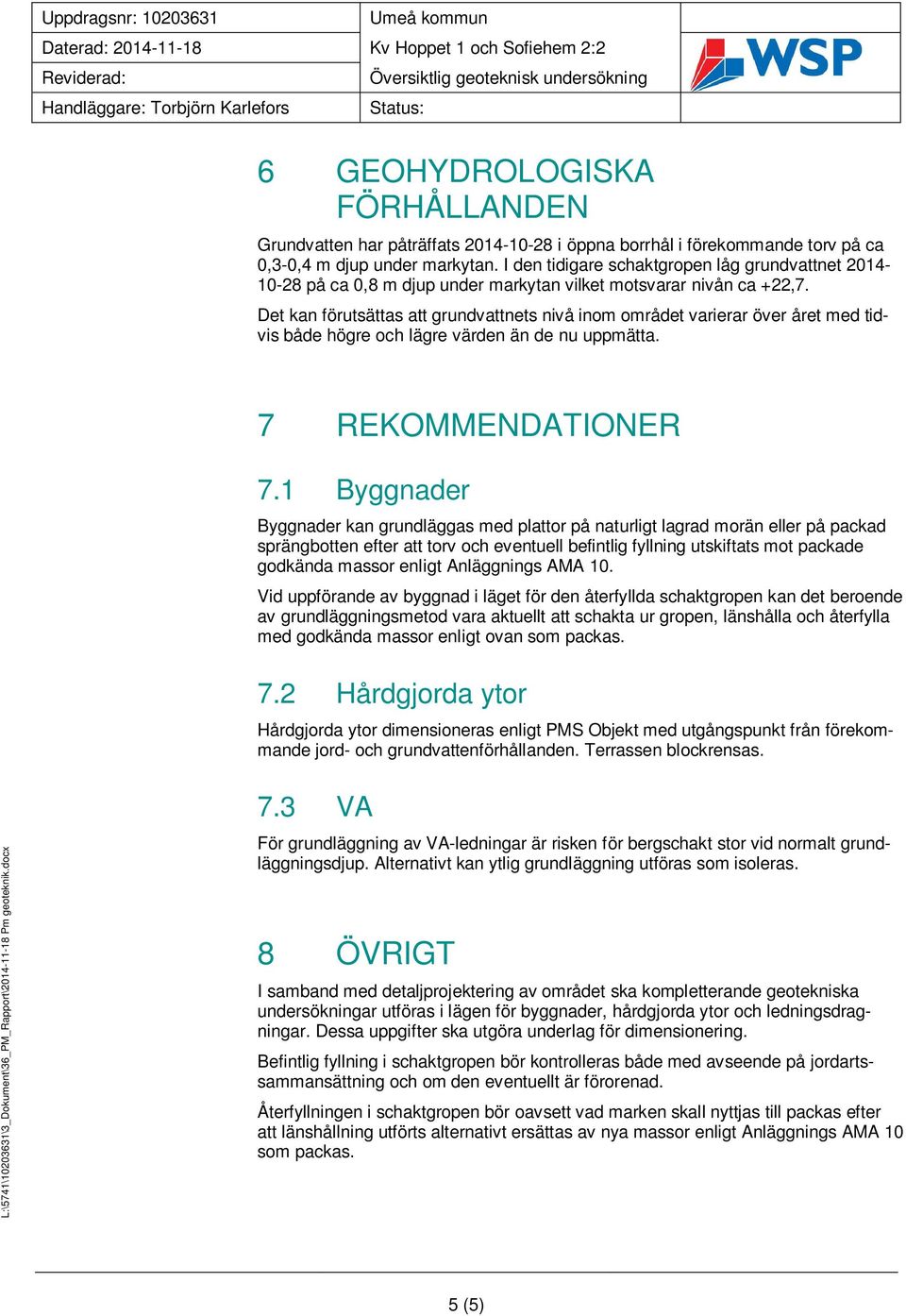

5 Handläggare: Torbjörn Karlefors Status: 6 GEOHYDROLOGISKA FÖRHÅLLANDEN Grundvatten har påträffats i öppna borrhål i förekommande torv på ca 0,3-0,4 m djup under markytan. I den tidigare schaktgropen låg grundvattnet på ca 0,8 m djup under markytan vilket motsvarar nivån ca +22,7. Det kan förutsättas att grundvattnets nivå inom området varierar över året med tidvis både högre och lägre värden än de nu uppmätta. 7 REKOMMENDATIONER 7.1 Byggnader Byggnader kan grundläggas med plattor på naturligt lagrad morän eller på packad sprängbotten efter att torv och eventuell befintlig fyllning utskiftats mot packade godkända massor enligt Anläggnings AMA 10. Vid uppförande av byggnad i läget för den återfyllda schaktgropen kan det beroende av grundläggningsmetod vara aktuellt att schakta ur gropen, länshålla och återfylla med godkända massor enligt ovan som packas. 7.2 Hårdgjorda ytor Hårdgjorda ytor dimensioneras enligt PMS Objekt med utgångspunkt från förekommande jord- och grundvattenförhållanden. Terrassen blockrensas. 7.3 VA För grundläggning av VA-ledningar är risken för bergschakt stor vid normalt grundläggningsdjup. Alternativt kan ytlig grundläggning utföras som isoleras. 8 ÖVRIGT I samband med detaljprojektering av området ska kompletterande geotekniska undersökningar utföras i lägen för byggnader, hårdgjorda ytor och ledningsdragningar. Dessa uppgifter ska utgöra underlag för dimensionering. Befintlig fyllning i schaktgropen bör kontrolleras både med avseende på jordartssammansättning och om den eventuellt är förorenad. Återfyllningen i schaktgropen bör oavsett vad marken skall nyttjas till packas efter att länshållning utförts alternativt ersättas av nya massor enligt Anläggnings AMA 10 som packas. 5 (5)
