1 MARKTEKNISK UNDERSÖKNINGSRAPPORT SOLLENTUNA KOMMUN Stockholm

2 MARKTEKNISK UNDERSÖKNINGSRAPPORT Datum Uppdragsnummer Utgåva/Status Projekteringsunderlag Mats Oscarsson Stina Dahlberg Mats Oscarsson Uppdragsledare Handläggare Granskare Ramböll Sverige AB Box 17009, Krukmakargatan Stockholm Telefon Fax Unr Organisationsnummer

3 Innehållsförteckning 1. Uppdragets omfattning Underlag för undersökningen Arkivmaterial Utförda arbeten Fältundersökningar Genomförande Omfattning Kommentarer från fältundersökningen Redovisning / längdmätningar utmed planerad kaj Mätningsteknik Genomförande Grundvattennivåer Geotekniska laboratorieundersökningar Resultat Härledda skjuvhållfastheter Bilagor... 7 Unr i

4 MARKUNDERSÖKNINGSRAPPORT () 1. Uppdragets omfattning På uppdrag av Sollentuna kommun, genom Fia Pettersson, har Ramböll Sverige AB utfört en geoteknisk undersökning inför exploatering för området Väsjön Mellersta. Syftet med undersökningen är att redogöra för de geotekniska förutsättningarna för planerade gator och grönstråk samt ge en prognos för kostnader och anläggningstider för förstärkningsarbeten för kommunal mark. Denna handling utgör en dokumentation av utförda geotekniska fält- och laboratorieundersökningar. För tolkningar av resultaten, se PM Geoteknik. 2. Underlag för undersökningen Planering för undersökning har utgått ifrån: Grundkarta erhållet från beställare. Ledningsunderlag från olika ledningsägare. Tidigare utförda geotekniska undersökningar utförda av olika aktörer. Vägritningar från Grontmij 3. Arkivmaterial Tidigare geotekniska undersökningar har använts som underlag: Borrpunkter benämnda Uxx är utförda av Ulf Johnsson Geo AB 2006.*) Borrpunkter benämnda 14Axxx är utförda under 2014 av ÅF. Borrpunkter benämnda GEOxx är utförda av Geoexpert Borrpunkter benämnda 09W0XX är utförda av WSP Borrpunkter benämnda 13Rxx är utförda av Ramböll Borrpunkter benämnda 12Gxx är utförda av Grontmij Borrpunkter benämnda Vx, borrningsfirma ej känd. *) Kommentar angående markhöjder: Borrhålen U41 U46 förefaller ha en felaktig höjd. Detta har ej korrigerats. 1 av 7

5 4. Utförda arbeten 4.1 Fältundersökningar Genomförande De geotekniska fältarbetena har utförts i omgångar där den första var under april och maj 2014 och den andra augusti-oktober Ansvarig fältingenjör var Tony Eriksson. Borrbandvagn av typen Hafo 1500 användes vid fältarbetena. En del punkter utfördes med handhållen utrustning då bärigheten inte var tillräcklig vid utsatta punkter Omfattning Denna rapport ansluter till SS-EN med nationell bilaga Tabell 1. Planering och redovisning Undersökningsmetod Standard eller styrande dokument Fältplanering SS-EN Geoteknisk fälthandbok SGF Rapport 1:96 Fältutförande samt SS-EN-ISO Beteckningssystem SGF/BGS beteckningssystem 2001:2 Tabell 2. Fältundersökningar Undersökningsmetod Standard eller styrande dokument Vikt-sondering SGF Rapport 3:99 Jb-Total SGF Rapport 1:2006 Ostörd provtagning SGF Rapport 1:2009 Tabell 3. Laboratorieundersökningar Undersökningsmetod Klassificering SS Skymdensitet SS Vattenkvot och vattenmättnadsgrad SS Ödometerförsök SS Konflytgräns SS Standard eller styrande dokument 2 av 7

6 Utförda punkter är i uppdraget benämnda 14Rxx och omfattar följande typer av undersökningar: Sonderingar: - 66 jordbergsonderingar, Jb-tot - 2 slagsonderingar, Slb - 18 viktsonderingar, Vim - 9 sticksonderingar, Sti (handhållet) - 2 vingborrsondering, Vb (7 nivåer) Provtagningar: - 31 störda provtagningar med provtagningsskruv, SKR, på totalt 84 nivåer. - 8 ostörda provtagningar utförda med kolvprovtagare, KV, i 22 nivåer. - 4 provtagningar på torv och gyttja för inblandningsförsök Placering av sonderingar och provtagningar framgår av plan- och sektionsritningar. Samtliga resultat från sonderingar och provtagningar finns digitalt lagrade i GeoSuite-databas. Det digitala materialet kan exporteras till flera olika filformat för vidare bearbetning exempelvis för 3D-modellering av jordlagergränser eller presentation av geotekniska förhållanden med ett GIS-verktyg. Störda provtagningar läggs i provtagningspåse samt märks och försluts. Ostörd provtagning utförs med kolvborr och placeras i provtagningstuber. Tuberna förvaras i provtagningslåda under transport till laboratorium Kommentarer från fältundersökningen Som ovan nämnt utfördes delar av den geotekniska undersökningen med handhållen pionjär. Dessa är utförda i våtmarksområdet. De punkter som utfördes med denna metod är följande: 14R09B, 14R09C, 14R10, 14R10C, 14R10D, 14R15, 14R15C, 14R16 och 14R17. En del punkter i våtmarksområdet har utgått ur borrprogrammet på grund av bristande framkomlighet eftersom det varit för blött. Detta innebär att det finns en vit fläck i området kring korsningen gata och och nordväst längs gata Även utmed planerad kaj har gungfly och vass medfört att vissa delar varit oåtkomliga. Exempelvis finns endast ett fåtal undersökningspunkter mellan sektionerna 0/200 och 0/300. Sonderingar har utförts i omgångar vid Väsjöns västra strandkant. Syftet har varit att kartlägga det mäktiga fyllningslager som finns där samt den sprängstensvall som tidigare anlagts genom nedpressning av sprängsten och blandade fyllningsmassor i vad som tidigare var Väsjön. Lera och lösa jordlager upp till ca 3 meter påträffades under mäktiga fyllningslager upp till ca 8 meter. Provtagning av detta lerlager har utförts med foderrör i flertalet punkter. Någon punkt har lyckats men i de flesta av punkterna har kolvprovtagaren stoppat på block eller friktionsjordslager på samma nivå som lerlagret någon meter bredvid. Detta tyder 3 av 7

7 på att de nedpressade massorna har nått fast botten och att påträffade lerlager utgörs av lera mellan de nedpressade blocken Redovisning / längdmätningar utmed planerad kaj Två olika längdmätningar förekommer utmed kajlinjen: I de geotekniska planritningarna för kajen med nummer G har kajen tidigare tilldelats en egen längdmätning för georedovisning (inom projekt Frestavägen ). Denna längdmätning börjar vid Väsjöns sydvästra strand. Längdmätning för väg har sektion ca vid Väsjöns sydvästra strand enligt vägritningar. 4.2 Mätningsteknik Genomförande Ansvarig mätningsingenjör var Tobias Larsson. Utsättning av borrpunkter utfördes i samband med sonderingen med GPS Trimble R8. Koordinatsystem: Plan: Sweref Höjd: RH Grundvattennivåer Grundvattennivån i området har dels observerats i ett antal borrpunkter i denna utredning och nivåer finns också redovisade från tidigare undersökningar, se Tabell 2 nedan. Tabell 2. Sammanställning grundvattennivåer från observationer i fält samt mätning i grundvattenrör. Borrpunkt Marknivå Nivå (m) Djup under markytan Datum ÅÅÅÅ-MM-DD (m) (m) G14A031 GVR +21,3 +20,2 1, ,1 2, G14A032 GVR +22,1 +19,6 2, ,4 2, G14A035 GVR +30,9 +30,0 0, ,9 1, U34 BP +25,7 +23,5 2, R11B BP +18,5 +18,4 0, V03 BP +18,5 +18,4 0, U29 BP +20,1 +19,8 0, R ,6 +18,5 0, R ,6 +18,5 0, av 7

8 4.3 Geotekniska laboratorieundersökningar Laboratorieundersökningarna är gjorda 2014 och har innefattat: Materialbenämning för störd provtagning Bestämning av materialtyp och tjälfarlighetsklass Bestämning av skjuvhållfasthet genom konförsök Bestämning av skjuvhållfasthet genom direkt skjuvförsök CRS-försök för bestämning av sättningsegenskaper Bestämning av vattenkvot och konflytgräns Inblandningsförsök för masstabilisering Inblandningsförsök för cementmeritpelare Kommentarer till laboratorieundersökningen Bestämning av lerans skjuvhållfasthet i strandlinjen är kritisk vid beräkning av områdets stabilitet. För att erhålla ett bättre statistiskt underlag har konförsök kompletterats med direkt skjuvförsök i en punkt. För att bestämma lämplig inblandningsmängd bindemedel i den organiska jorden inför planerad masstabilisering har inblandningsförsök utförts på laboratorium. Inledningsvis utfördes provning med kg/m 3 cementmerit (50/50). Vid provning erhölls mycket låga hållfasthetvärden. Därför utfördes kompletterande provning med kg/m 3 cementmerit (70/30). 5. Resultat 5.1 Härledda skjuvhållfastheter Korrigerad odränerad skjuvhållfasthet presenteras i Figur 1 och Figur 2 nedan. Området delas in i tre delområden: Område med uppfyllnad i ängsmarksområdet, våtmarksområdet där vi inte har någon fyllning och uppfyllt område längs Väsjöns strandkant där det tidigare varit sjö eller våtmarksområde. Dessa baseras på kolvprovtagningar (brytpunktssymbol O) och vingförsök (brytpunktssymbol X) utförda inom denna undersökning och tidigare undersökningar från andra aktörer. 5 av 7

9 Figur 1, härledda skjuvhållfastheter för leran i uppfyllt område i ängsmarken. Figur 2, härledda skjuvhållfastheter för våtmarksområdet som inte är uppfyllt. 6 av 7

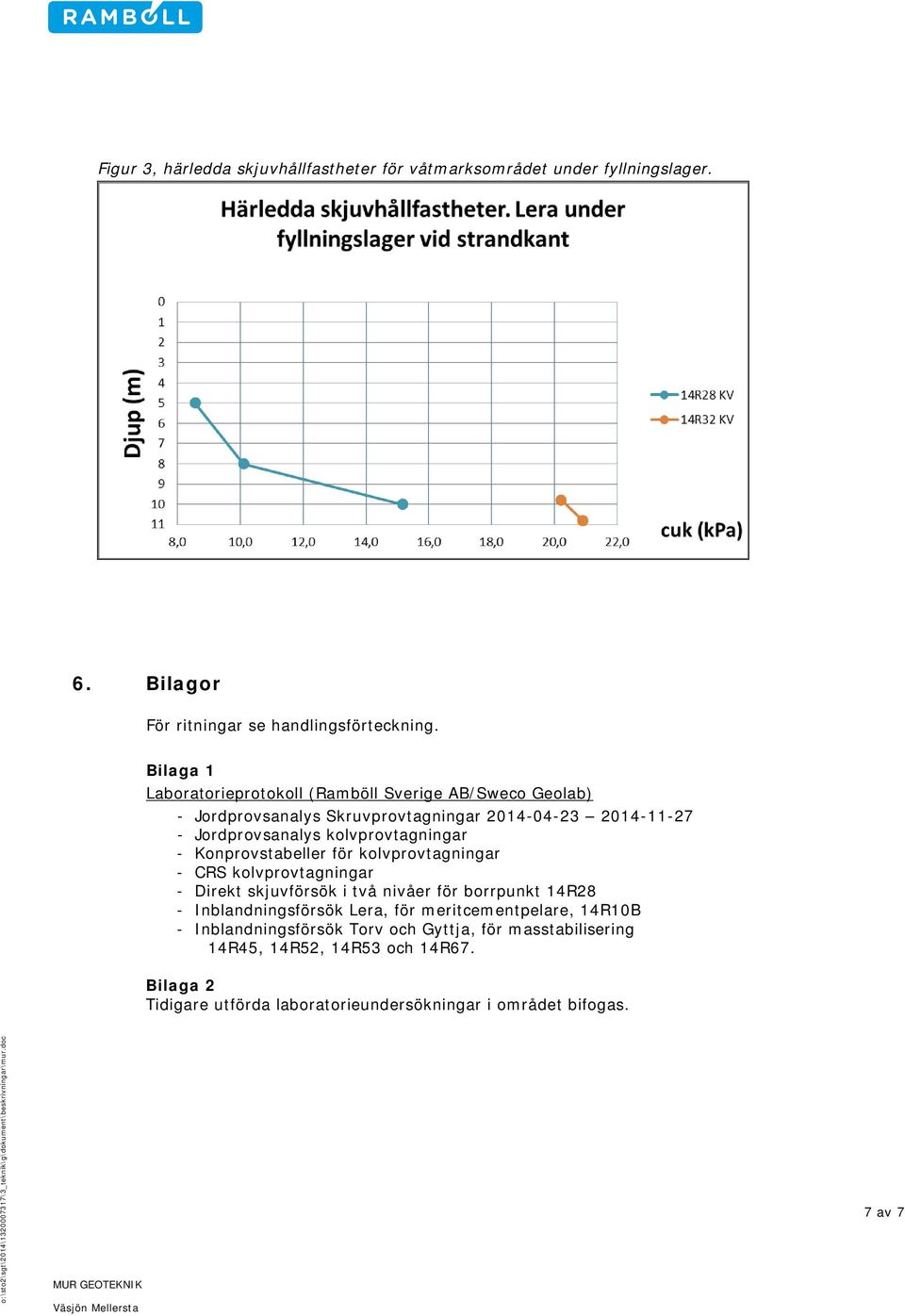

10 Figur 3, härledda skjuvhållfastheter för våtmarksområdet under fyllningslager. 6. Bilagor För ritningar se handlingsförteckning. Bilaga 1 Laboratorieprotokoll (Ramböll Sverige AB/Sweco Geolab) - Jordprovsanalys Skruvprovtagningar Jordprovsanalys kolvprovtagningar - Konprovstabeller för kolvprovtagningar - CRS kolvprovtagningar - Direkt skjuvförsök i två nivåer för borrpunkt 14R28 - Inblandningsförsök Lera, för meritcementpelare, 14R10B - Inblandningsförsök Torv och Gyttja, för masstabilisering 14R45, 14R52, 14R53 och 14R67. Bilaga 2 Tidigare utförda laboratorieundersökningar i området bifogas. 7 av 7
