MARKTEKNISK UNDERSÖKNINGSRAPPORT - GEOTEKNIK (MUR/Geo) Kv. Städet 2. Geoteknisk undersökning för nybyggnation av bostäder i Torsby kommun.

Transkript

1 MARKTEKNISK UNDERSÖKNINGSRAPPORT - GEOTEKNIK Kv. Städet 2 Geoteknisk undersökning för nybyggnation av bostäder i Upprättad av: Lars O Johansson

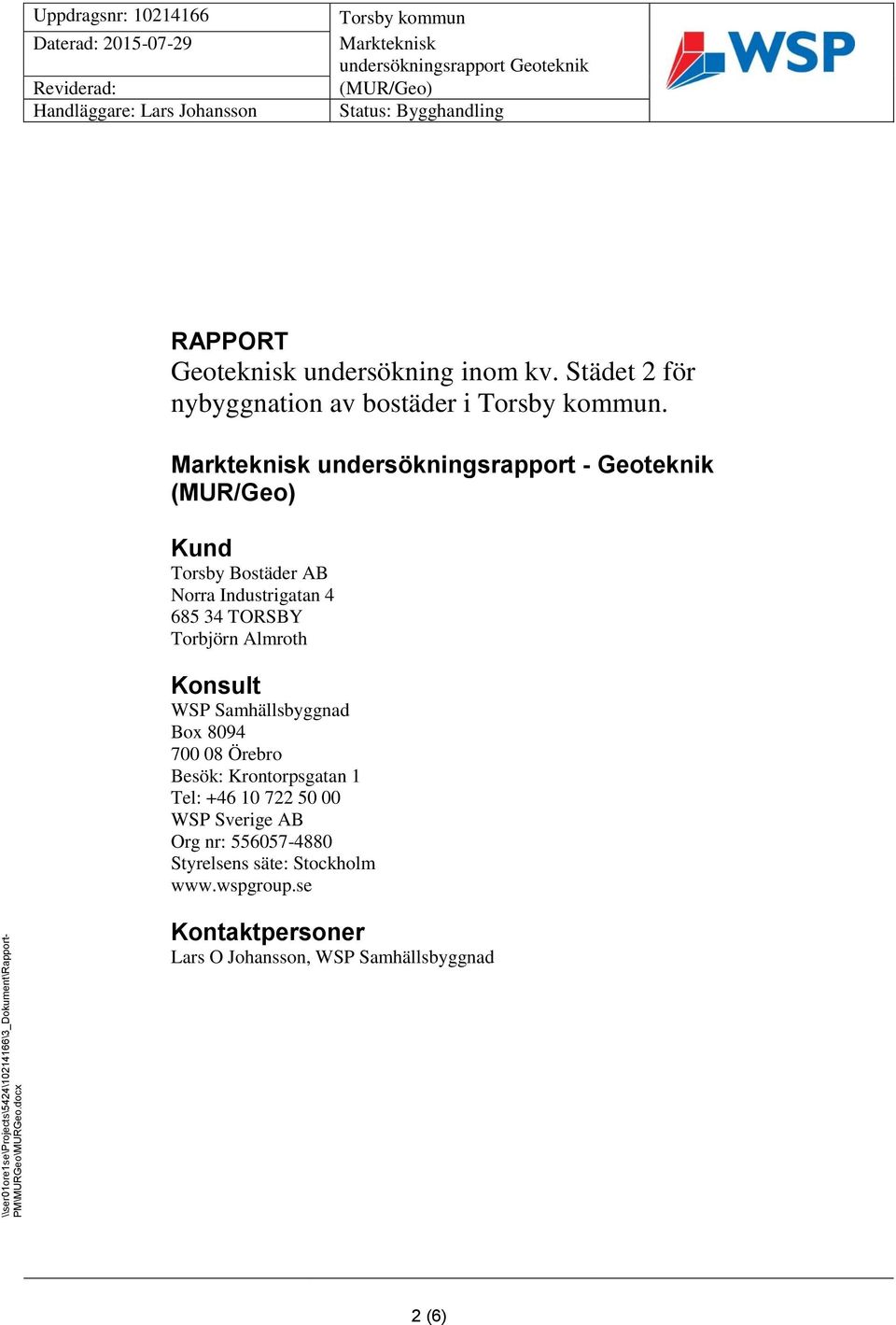

2 RAPPORT Geoteknisk undersökning inom kv. Städet 2 för nybyggnation av bostäder i. undersökningsrapport - Geoteknik Kund Torsby Bostäder AB Norra Industrigatan TORSBY Torbjörn Almroth Konsult WSP Samhällsbyggnad Box Örebro Besök: Krontorpsgatan 1 Tel: WSP Sverige AB Org nr: Styrelsens säte: Stockholm Kontaktpersoner Lars O Johansson, WSP Samhällsbyggnad 2 (6)

3 Innehåll 1 Objekt 4 2 Ändamål 4 3 Underlag för undersökningen 4 4 Styrande dokument 4 5 Geoteknisk kategori 4 6 Arkivmaterial 4 7 Befintliga förhållanden Topografi Ytbeskaffenhet Befintliga konstruktioner 5 8 Positionering 5 9 Geotekniska fältundersökningar Utförda sonderingar och in-situförsök Utförda provtagningar Undersökningsperiod Fältingenjörer Kalibrering och certifiering 5 10 Geotekniska laboratorieundersökningar Utförda laboratorieundersökningar Undersökningsperiod Laboratorieingenjörer Kalibrering och certifiering Provförvaring 6 11 Hydrogeologiska undersökningar 6 12 Miljötekniska undersökningar 6 13 Härledda värden 6 14 Värdering av undersökning 6 15 Övrigt 6 Bilagor Laboratorietabeller Ritningar Planritning över borrpunkternas lägen (skala 1:100) Sektionsritning, sektion A-A, B-B (skala 1:100) G G (6)

4 1 Objekt På uppdrag av har WSP Samhällsbyggnad utfört en geoteknisk undersökning för nybyggnation av bostäder inom kv. Städet 2,. 2 Ändamål Denna a Undersökningsrapport - Geoteknik utgör en sammanställning av resultat från utförd geoteknisk undersökning med syfte att utgöra underlag för grundläggning av planerade bostadshus. 3 Underlag för undersökningen Underlag för undersökningen har erhållits från beställaren i form av en planbeskrivning för detaljplanen upprättad av. 4 Styrande dokument Denna rapport ansluter till SS -EN med tillhörande nationell bilaga. Tabell 4.1: Planering och redovisning Undersökningsmetod Fältutförande Standard eller annat styrande dokument Geoteknisk fälthandbok SGF Rapport 1:2013 SS-EN ISO och Beteckningssystem SGF/BGS beteckningssystem 5 Geoteknisk kategori Planerade byggnader dimensioneras i lägst geoteknisk kategori 2 (Gk2). 6 Arkivmaterial Tidigare undersökning finns för grannområdet kv. Hammaren under uppdragsnummer , daterat Befintliga förhållanden 7.1 Topografi Marknivån inom undersökningsområdet varierar ca 1 m från öst till väst. Från den västra delen av undersökningsområdet mot Röjdälven faller marknivån från ca +81 m till ca +72 m. 7.2 Ytbeskaffenhet Området utgörs till stora delar av trädgårdsmark som omger en grusad köryta. Mot Röjdälven i väst övergår marken i skogsmark. 4 (6)

5 7.3 Befintliga konstruktioner Inom undersökningsområdet finns ett uthus. I övrigt finns öster om byggnadsläget ett befintligt bostadshus. 8 Positionering Undersökningspunkterna är inmätta av fältgeotekniker Patric Landén, WSP Samhällsbyggnad. Inmätningen har utförts med hjälp av GPS. Plansystem är Sweref och höjdsystem är RH Geotekniska fältundersökningar 9.1 Utförda sonderingar och in-situförsök Följande sonderingar har utförts: Mekanisk trycksondering i 6 punkter Resultatet av undersökningen redovisas på ritning G Utförda provtagningar Följande provtagningar har utförts: Skruvprovtagning i 2 punkter. 9.3 Undersökningsperiod Undersökningarna har utförts under juni Fältingenjörer Patric Landén, WSP Samhällsbyggnad. 9.5 Kalibrering och certifiering WSP är certifierade enligt kvalitetsstandard ISO I dessa rutiner ingår regelbunden kalibrering av fältutrustning. 10 Geotekniska laboratorieundersökningar Laboratorieundersökning har utförts på WSPs geotekniska laboratorium i Göteborg Utförda laboratorieundersökningar Upptagna prover har benämnts i lab. På vissa lerprover har även vattenkvot och konflytgräns bestämts Undersökningsperiod Undersökningarna har utförts under juli Laboratorieingenjörer Karina Stjärne, WSP Samhällsbyggnad. 5 (6)

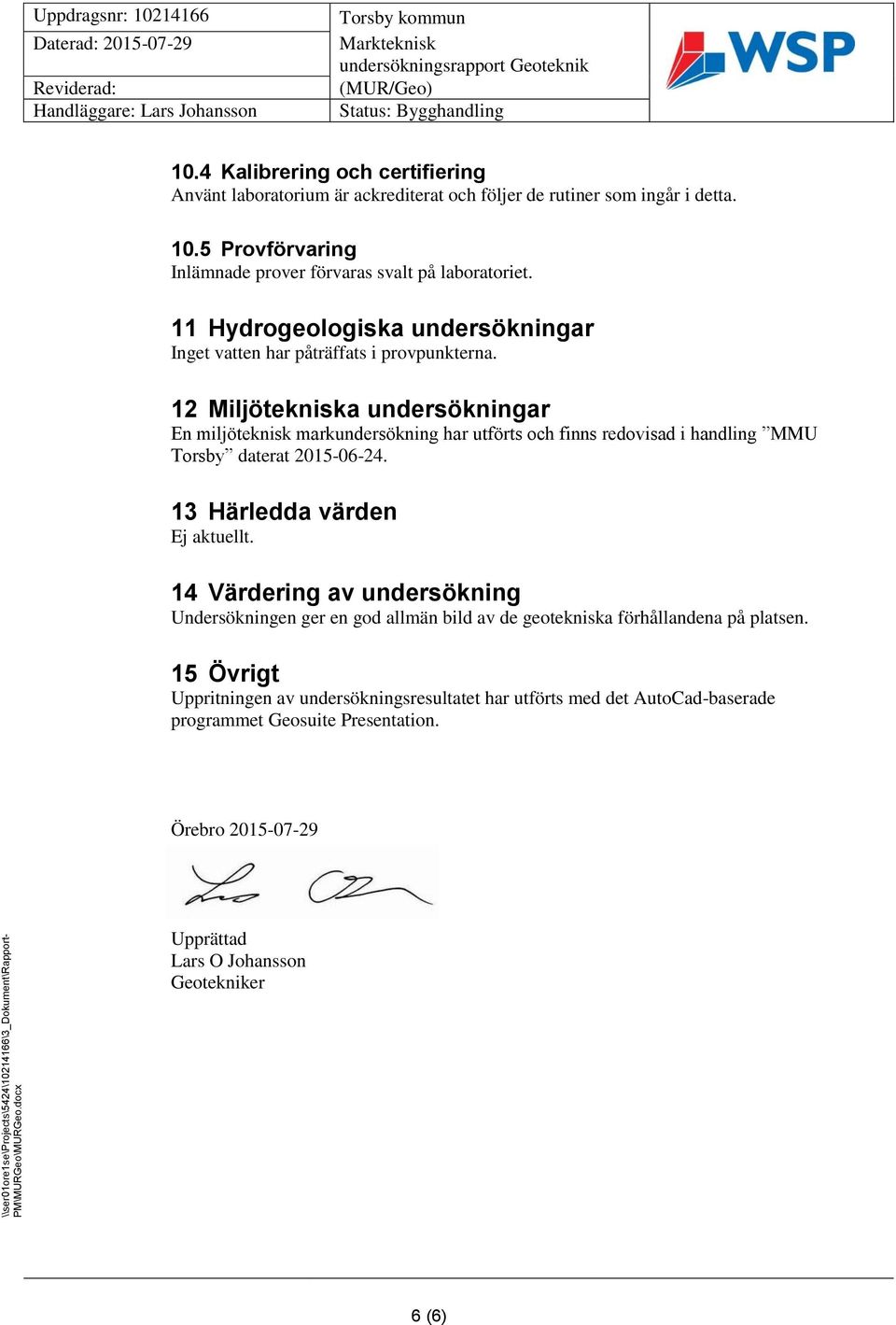

6 10.4 Kalibrering och certifiering Använt laboratorium är ackrediterat och följer de rutiner som ingår i detta Provförvaring Inlämnade prover förvaras svalt på laboratoriet. 11 Hydrogeologiska undersökningar Inget vatten har påträffats i provpunkterna. 12 Miljötekniska undersökningar En miljöteknisk markundersökning har utförts och finns redovisad i handling MMU Torsby daterat Härledda värden Ej aktuellt. 14 Värdering av undersökning Undersökningen ger en god allmän bild av de geotekniska förhållandena på platsen. 15 Övrigt Uppritningen av undersökningsresultatet har utförts med det AutoCad-baserade programmet Geosuite Presentation. Örebro Upprättad Lars O Johansson Geotekniker 6 (6)

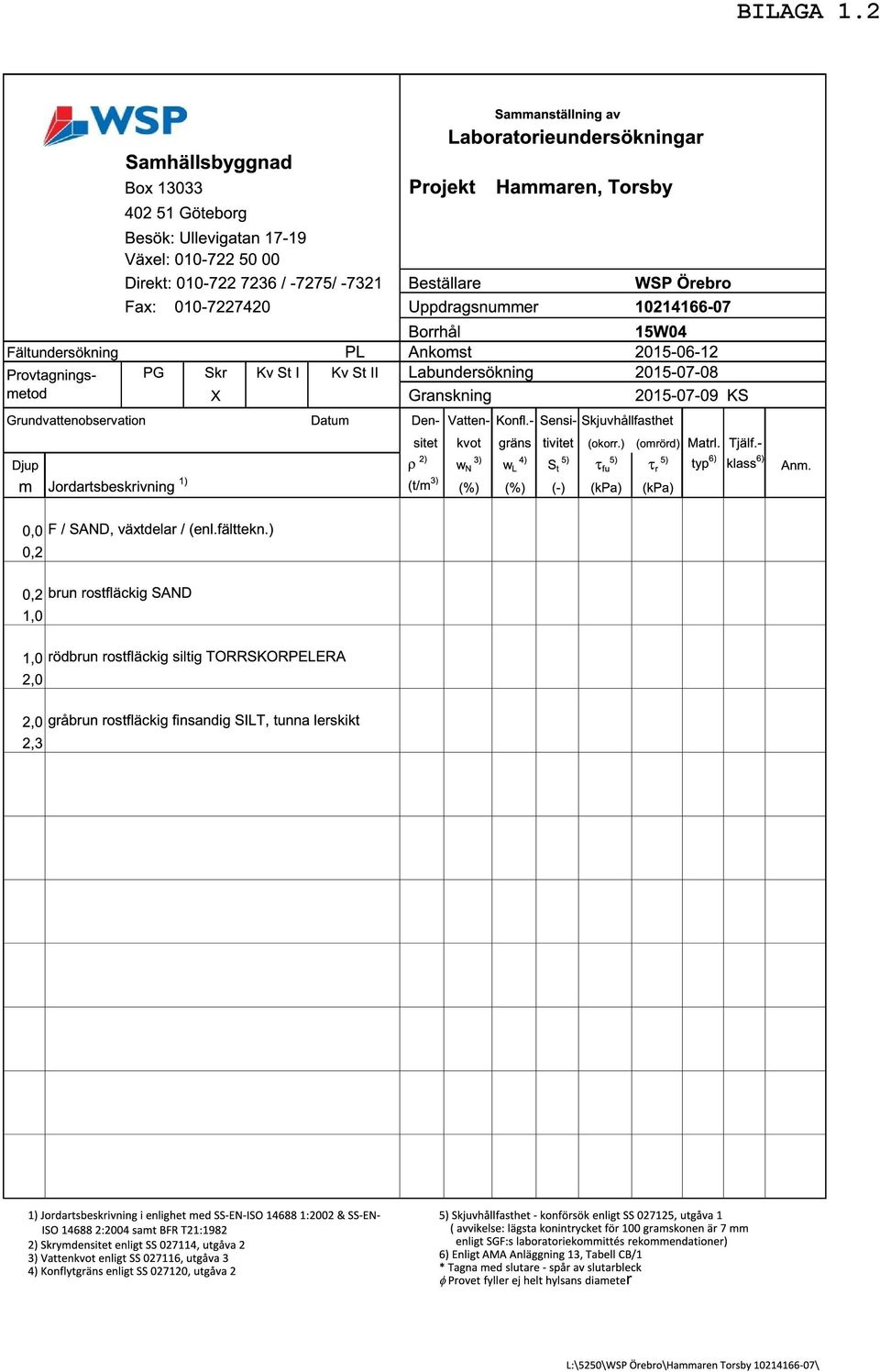

7 BILAGA 1.1
