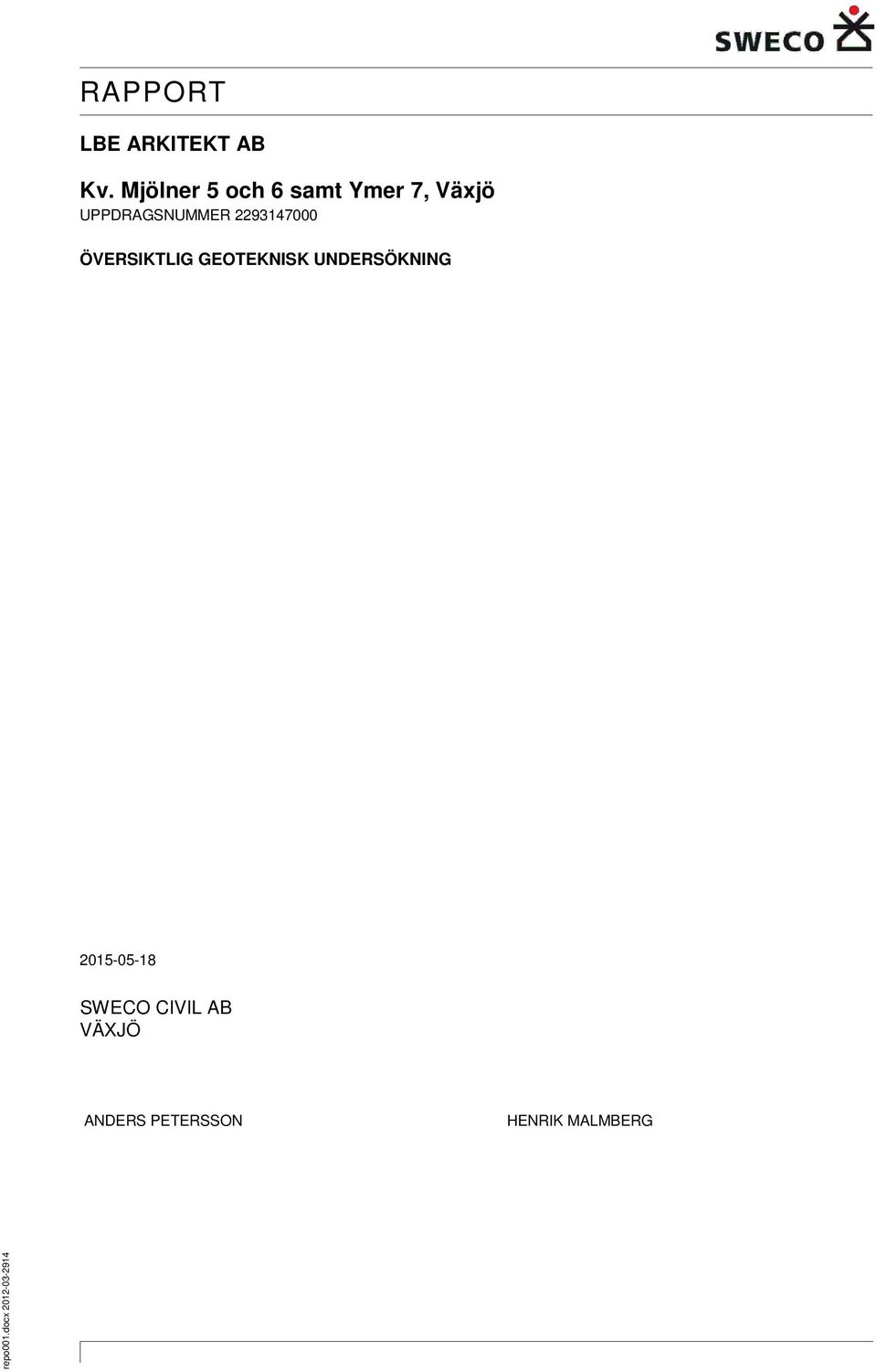

RAPPORT. Kv. Mjölner 5 och 6 samt Ymer 7, Växjö UPPDRAGSNUMMER LBE ARKITEKT AB SWECO CIVIL AB VÄXJÖ ÖVERSIKTLIG GEOTEKNISK UNDERSÖKNING

Transkript

1 LBE ARKITEKT AB Kv. Mjölner 5 och 6 samt Ymer 7, Växjö UPPDRAGSNUMMER ÖVERSIKTLIG GEOTEKNISK UNDERSÖKNING SWECO CIVIL AB VÄXJÖ ANDERS PETERSSON HENRIK MALMBERG repo001.docx

2 repo001.docx Sweco Lineborgsplan 3 SE Växjö, Sverige Telefon +46 (0) Fax +46 (0) Sweco Civil AB Org.nr Styrelsens säte: Stockholm Anders Petersson Telefon direkt +46 (0) Mobil +46 (0) anders.petersson@sweco.se

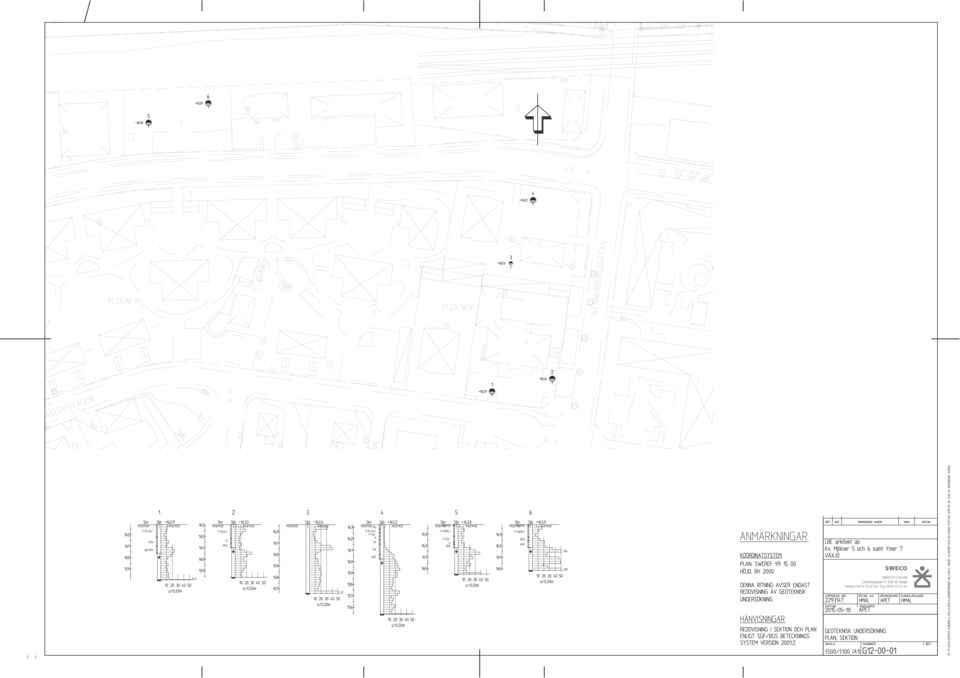

3 Innehållsförteckning 1 Uppdrag 1 2 Utförda undersökningar Inmätning Redovisning 1 3 Områdesbeskrivning 1 4 Geotekniska förhållanden Jordlagerföljder Grundvatten 2 5 Geotekniska rekommendationer 2 Ritningar G G Planritning Sektionsritning repo001.docx

4 repo001.docx

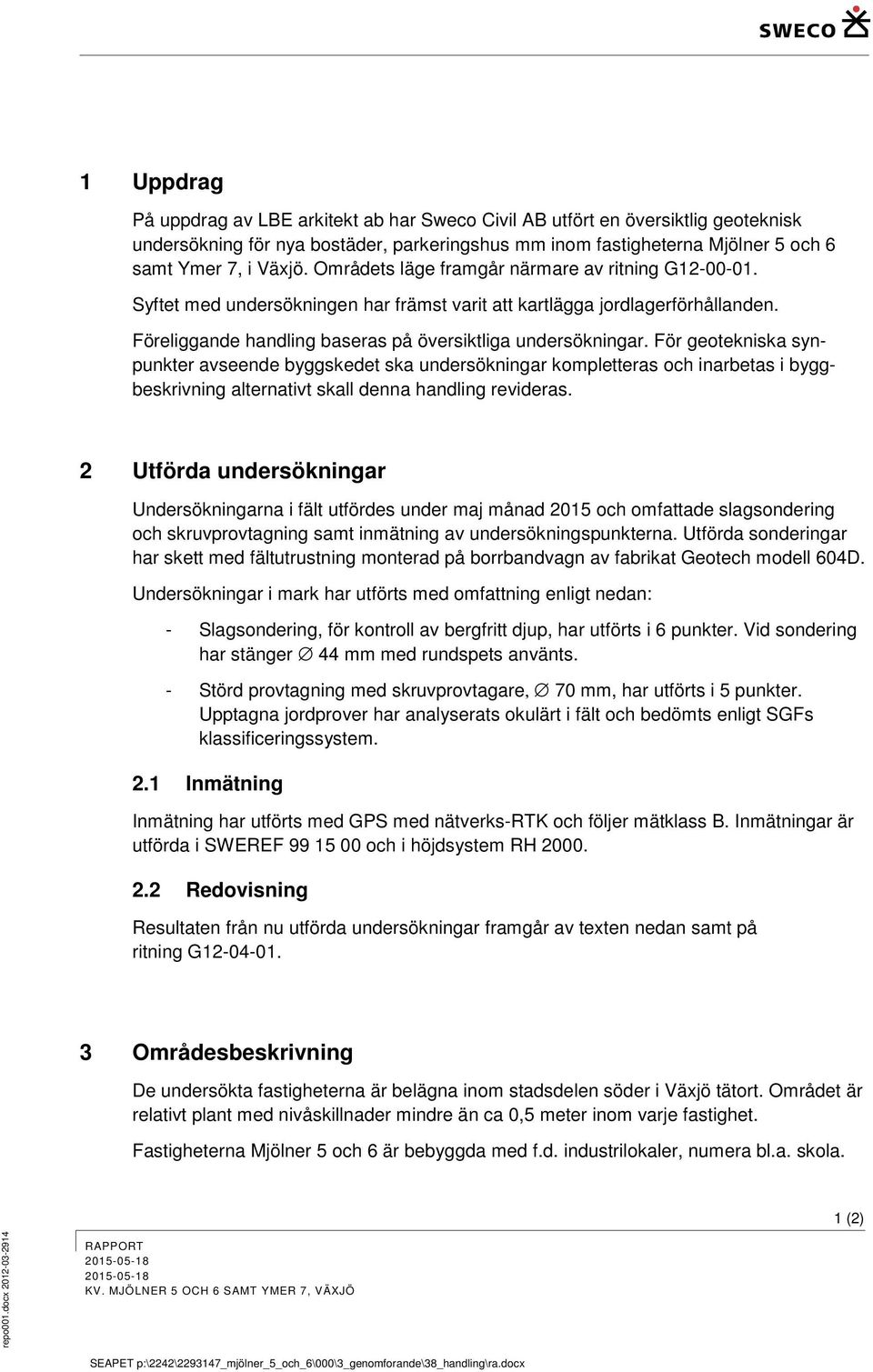

5 1 Uppdrag På uppdrag av LBE arkitekt ab har Sweco Civil AB utfört en översiktlig geoteknisk undersökning för nya bostäder, parkeringshus mm inom fastigheterna Mjölner 5 och 6 samt Ymer 7, i Växjö. Områdets läge framgår närmare av ritning G Syftet med undersökningen har främst varit att kartlägga jordlagerförhållanden. Föreliggande handling baseras på översiktliga undersökningar. För geotekniska synpunkter avseende byggskedet ska undersökningar kompletteras och inarbetas i byggbeskrivning alternativt skall denna handling revideras. 2 Utförda undersökningar Undersökningarna i fält utfördes under maj månad 2015 och omfattade slagsondering och skruvprovtagning samt inmätning av undersökningspunkterna. Utförda sonderingar har skett med fältutrustning monterad på borrbandvagn av fabrikat Geotech modell 604D. Undersökningar i mark har utförts med omfattning enligt nedan: - Slagsondering, för kontroll av bergfritt djup, har utförts i 6 punkter. Vid sondering har stänger 44 mm med rundspets använts. - Störd provtagning med skruvprovtagare, 70 mm, har utförts i 5 punkter. Upptagna jordprover har analyserats okulärt i fält och bedömts enligt SGFs klassificeringssystem. 2.1 Inmätning Inmätning har utförts med GPS med nätverks-rtk och följer mätklass B. Inmätningar är utförda i SWEREF och i höjdsystem RH Redovisning Resultaten från nu utförda undersökningar framgår av texten nedan samt på ritning G Områdesbeskrivning De undersökta fastigheterna är belägna inom stadsdelen söder i Växjö tätort. Området är relativt plant med nivåskillnader mindre än ca 0,5 meter inom varje fastighet. Fastigheterna Mjölner 5 och 6 är bebyggda med f.d. industrilokaler, numera bl.a. skola. 1 (2) repo001.docx

6 4 Geotekniska förhållanden 4.1 Jordlagerföljder Mjölner 5 och 6 Marken utgörs ytligt av hårdgjorda ytor alternativt gräsytor vilka underlagras av fyllning med en mäktighet om ca 1,1 1,3 meter vilken, i två provpunkter, underlagras av ett organiskt lager. Under dessa lager följer generellt sand och siltjordar. Ymer 7 Större delen av fastigheten utgörs av en asfalterad yta som delvis omgärdas av gräsytor. Här finns under asfalten respektive vegetationslager, fyllning ner till ca 1,1 1,5 meters djup. I en sonderingspunkt påträffades ett organiskt jordlager under fyllningen. Under dessa lager följer sand och siltjordar. 4.2 Grundvatten Vid undersökningarna bedömdes grundvattennivån ligga mellan ca 1,2 och 1,4 meter under markytan, vilket motsvarar nivåer mellan ca 161,7 och 162,5. 5 Geotekniska rekommendationer Fastigheterna bedöms kunna bebyggas utan några större förstärkningsåtgärder efter att samtliga organiska jordlager i läge för byggnader har borttagits. 2 (2) repo001.docx

7 SWECO Civil AB Lineborgsplan 3, Växjö Telefon , Fax
