Helgonagården 7:10, Lund Översiktlig geoteknisk och miljöteknisk utredning

Transkript

1 Lunds kommun Översiktlig geoteknisk och miljöteknisk utredning Slutversion Malmö

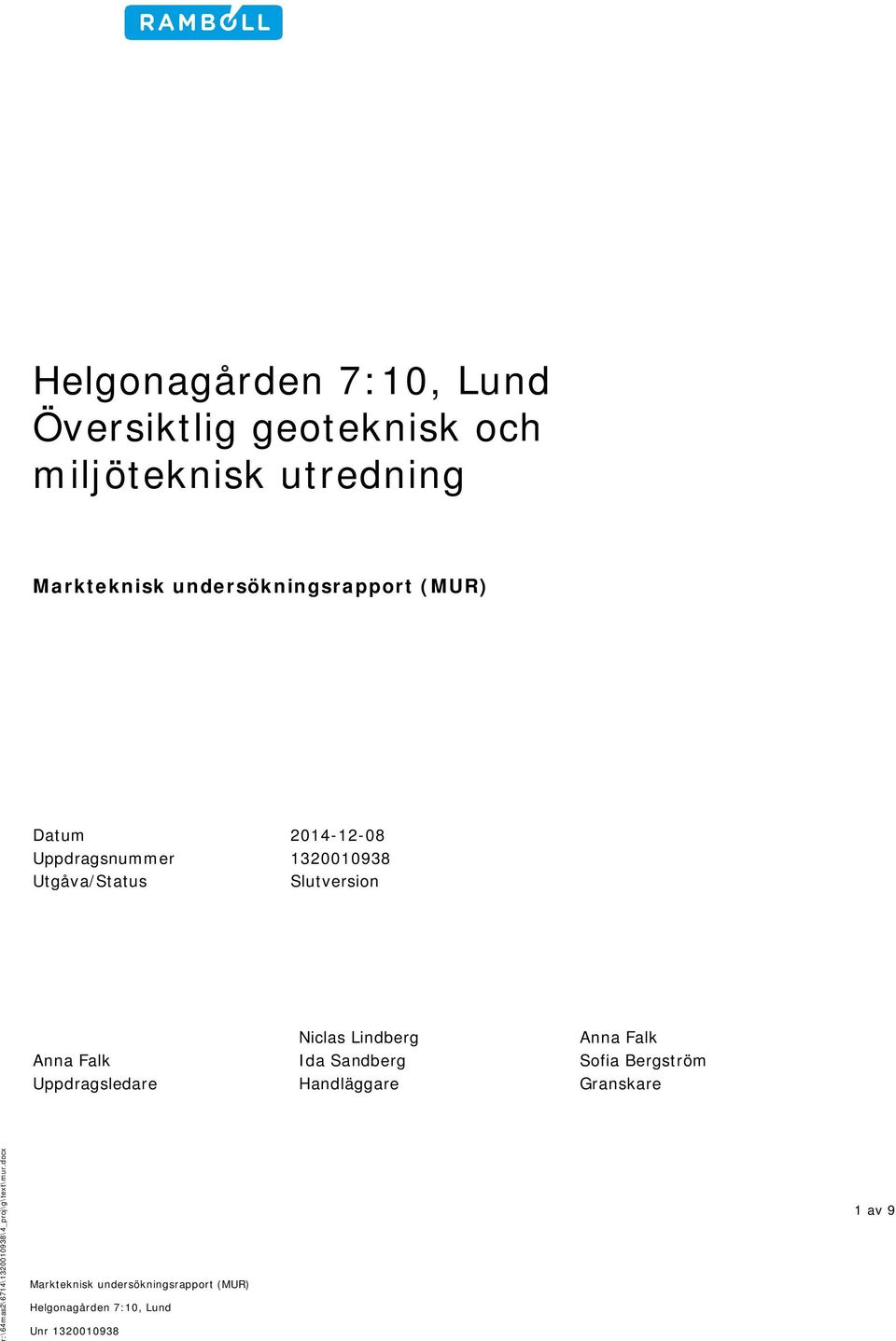

2 Översiktlig geoteknisk och miljöteknisk utredning Datum Uppdragsnummer Utgåva/Status Slutversion Niclas Lindberg Anna Falk Anna Falk Ida Sandberg Sofia Bergström Uppdragsledare Handläggare Granskare 1 av 9

3 Innehållsförteckning 1. Objekt Syfte Styrande dokument Geoteknisk kategori Befintliga förhållanden Topografi Ytbeskaffenhet Befintliga konstruktioner Positionering Geotekniska fältundersökningar Utförda provtagningar Utförda sonderingar Undersökningsperiod Fältingenjörer Hydrogeologiska fältundersökningar Utförda undersökningar Miljötekniska fältundersökningar Utförda provtagningar Jordprovtagning Grundvattenprovtagning Fältingenjörer Provhantering Miljötekniska laboratorieundersökningar Utförda undersökningar/analyser Jord Grundvatten Kalibrering och certifiering Provförvaring Värdering av undersökning av 9

4 Bilagor Bilaga 1 Punktförteckning (1 sida) Bilaga 2 Radonanalys (2 sidor) Bilaga 3 Cpt-resultat (6 sidor) Bilaga 4 Analysresultat jord (18 sidor) Bilaga 5 Analysresultat grundvatten (2 sidor) Ritningar G1 Plan och sektioner, skala 1:1500/1:100 (A1) 3 av 9

5 1. Objekt Ramböll Sverige AB har på uppdrag av Lunds kommun utfört en översiktlig geoteknisk- och markmiljöteknisk undersökning för detaljplan inom fastigheten Helgonagården 7:10 i Lund. Planerad bebyggelse är ännu inte helt fastställd men ett antagande från beställaren är ett nytt flervåningshus med källare och eventuellt källargarage. 2. Syfte Syftet med undersökningen är att bestämma jordens egenskaper samt eventuella föroreningar och ta fram underlag för det fortsatta detaljplaneringsarbetet. Denna rapport utgör en dokumentation av utförda geotekniska och markmiljötekniska undersökningar. 3. Styrande dokument Denna rapport ansluter till SS-EN med tillhörande nationell bilaga. För mer information gällande styrande dokument för specifika fält- och laboratorieundersökningar se tabell 1 till 2 nedan. Tabell 1 Planering och redovisning Undersökningsmetod Fältplanering SS-EN Standard eller annat styrande dokument Fältutförande SGF Rapport 1:2013 Geoteknisk Fälthandbok Beteckningssystem SGF/BGS Beteckningssystem 2001:2 Tabell 2 Fältundersökningar Undersökningsmetod Standard eller annat styrande dokument Skruvprovtagning SGF Rapport 1:2013 Geoteknisk Fälthandbok CPT-sondering SGF Rapport 1:2013 Geoteknisk Fälthandbok 4 av 9

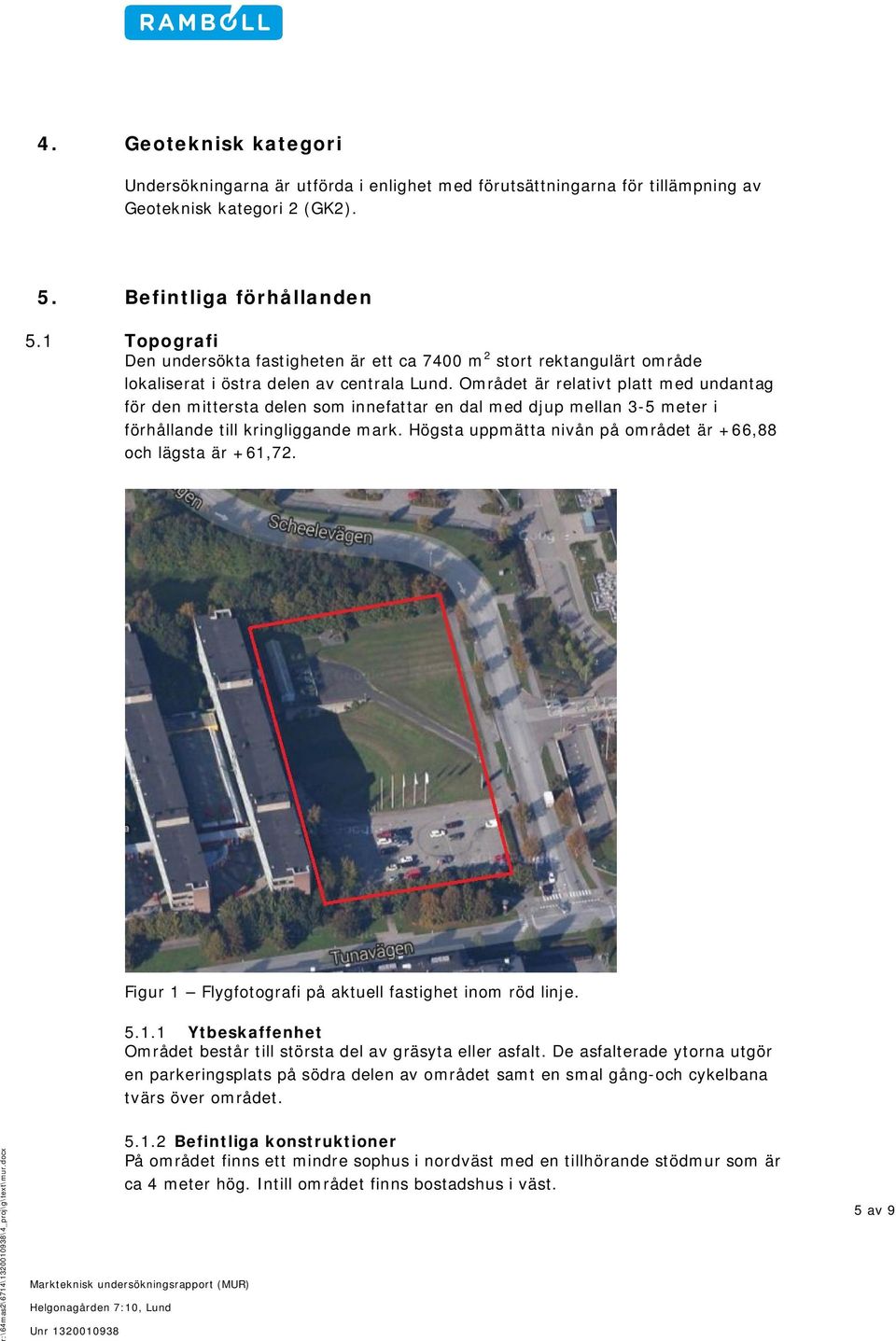

6 4. Geoteknisk kategori Undersökningarna är utförda i enlighet med förutsättningarna för tillämpning av Geoteknisk kategori 2 (GK2). 5. Befintliga förhållanden 5.1 Topografi Den undersökta fastigheten är ett ca 7400 m 2 stort rektangulärt område lokaliserat i östra delen av centrala Lund. Området är relativt platt med undantag för den mittersta delen som innefattar en dal med djup mellan 3-5 meter i förhållande till kringliggande mark. Högsta uppmätta nivån på området är +66,88 och lägsta är +61,72. Figur 1 Flygfotografi på aktuell fastighet inom röd linje Ytbeskaffenhet Området består till största del av gräsyta eller asfalt. De asfalterade ytorna utgör en parkeringsplats på södra delen av området samt en smal gång-och cykelbana tvärs över området Befintliga konstruktioner På området finns ett mindre sophus i nordväst med en tillhörande stödmur som är ca 4 meter hög. Intill området finns bostadshus i väst. 5 av 9

7 6. Positionering Niclas Lindberg, Ramböll Sverige AB utförde utsättning och avvägning av undersökningspunkternas lägen med instrument av modell Trimble Geo-XR. Utsättningen följer mätklass A enligt SGF Rapport 1:2013 Geoteknisk Fälthandbok. Grundkarta är i följande koordinat- och höjdsystem: Koordinatsystem Sweref Höjdsystem RH Geotekniska fältundersökningar Fältundersökningen har utförts i 8 undersökningspunkter, namngivna 1-8. Resultaten av undersökningarna redovisas på bifogad ritning. 7.1 Utförda provtagningar Skruvprovtagning utfördes i samtliga 8 undersökningspunkter med borrbandvagn Geotech 504. Okulär jordartsbestämning utfördes av fältingenjören. Radonmätning utfördes i 3 undersökningspunkter. Se bilaga 2 för resultat. 7.2 Utförda sonderingar CPT-sondering utfördes i 6 undersökningspunkter. Resultaten redovisas i bilaga Undersökningsperiod Fältundersökningen utfördes den 17 och 18 november Fältingenjörer Ansvarig fältingenjör var Emil Nilsson vid cpt-sondering, radonmätning och installation av grundvattenrör. Lars Lindh var ansvarig fältingenjör vid skruvprovtagning. 8. Hydrogeologiska fältundersökningar 8.1 Utförda undersökningar Grundvattenrör (PEH Ø50 mm) har installerats i 3 undersökningspunkter Djup till rörspets är mellan 2 och 7 meter med 1-2 meter filter. Grundvattenytan har i dessa rör uppmätts vid två tillfällen, samt I samtliga provtagningspunkter har eventuell förekomst av fritt vatten noterats. 6 av 9

8 9. Miljötekniska fältundersökningar 9.1 Utförda provtagningar Den miljötekniska markundersökningen genomfördes med: Borrvagn av typ Geotech 504. Skruvprovtagare, ø 82 mm. Markundersökningens omfattning framgår enligt nedan: Skruvprovtagning i 9 punkter (1-8 samt PCB_1) Okulär jordartsbestämning i 8 provtagningspunkter Fältanalys med fotojonisationsdetektor (PID) av 76 jordprover Laboratorieanalys av 10 jordprover Installation av grundvattenrör i en punkt (6), ø 50 mm, PEH-plast, slitsat filter mellan 1,0 och 2,0 meter under markytan Grundvattennivåmätning vid två tillfällen Laboratorieanalys av ett grundvattenprov Jordprovtagning Jordprover har tagits ut som samlingsprover med hänsyn till jordlagerföljder, på djupintervall om ca 0,5 m. Undantaget den ytliga punkten för PCB-analys där det enbart togs ut ett prov i det översta jordlagret (0-0,4 m). Inga avvikande lukteller synintryck påträffades Grundvattenprovtagning Renspumpning av grundvattenröret samt omsättning av vattnet i röret innan provtagning har utförts med peristaltisk pump. Nivåmätning av grundvattenytan har utförts med ljuslod, innan omsättning och provtagning. Provtagning, omsättning av vatten samt nivåmätningar för grundvattenröret (6) har utförts enligt nedan: : - Nivåmätning för grundvattenytan - Renspumpning av vattnet i grundvattenröret : - Nivåmätning av grundvattenytan - Omsättning av vattnet i grundvattenröret (ca 1 ggr vattenvolymen pga. dålig tillrinning) - Uttag av grundvattenprov i vial 9.2 Fältingenjörer Lars Lind var ansvarig för borrningen. Miljöprovtagning utfördes av Sofia Bergström och Ida Sandberg, Ramböll Sverige AB. 9.3 Provhantering Jordproverna förpackades i diffusionstäta plastpåsar som förvarades i kylväska. 7 av 9

9 10. Miljötekniska laboratorieundersökningar 10.1 Utförda undersökningar/analyser Nedan redogörs för de undersökningar och analyser som gjorts för jord respektive grundvatten Jord Laboratorieanalys har utförts på 10 jordprover enligt tabell 3. Åtta av jordproverna analyserades med avseende på metaller, exklusive kvicksilver (Hg), och polycykliska aromatiska kolväten (PAH), två av dessa prov (från punkt 5 och 8) analyserades även med avseende på oljekolväten (BTEX, alifater och aromater) och kvicksilver. Två separata jordprover togs ut för analys med avseende på PCB. Jordproverna har skickats in till ackrediterat laboratorium, Eurofins Environment AB, i Lidköping för laboratorieanalys. Analysresultaten för jordproverna bifogas i bilaga 4. Tabell 3. Jordprover analyserade på laboratorium Samlingsprov Djup (m) Analys 1_1,5-2,0 1,5-2,0 Metaller, PAH 2_0,6-1,0 0,6-1,0 Metaller, PAH 3_1,0-1,5 1,0-1,5 Metaller, PAH 4_4,0-4,5 4,0-4,5 Metaller, PAH 5_0,4-1,0 0,4-1,0 Metaller inkl Hg, PAH, BTEX, alifater, aromater 6_0,2-0,7 0,2-0,7 Metaller, PAH 7_0,5-1,0 0,5-1,0 Metaller, PAH 8_0,5-1,0 0,5-1,0 Metaller inkl Hg, PAH, BTEX, alifater, aromater PCB1 0-0,4 PCB 3_0-0,3 0-0,3 PCB De analyserade alifaterna är fraktionerade i följande intervall: >C5-C8, >C8-C10, >C10-C12, >C12-C16 och >C16-C35. De analyserade aromaterna är fraktionerade i följande intervall: >C8-C10 och >C10-C16. De analyserade metallerna är: arsenik, barium, bly, kadmium, kobolt, koppar, krom, kvicksilver (enbart i punkt 5 och 8), nickel, vanadin och zink. De 16 PAH som analyserats framgår av bilaga 4. Resultaten för PAH har grupperats i tre respektive två grupper: PAH-L summa PAH med låg molekylvikt, PAH-M summa PAH med medelhög molekylvikt PAH-H summa PAH med hög molekylvikt 8 av 9
