1 PM GEOTEKNIK OCH MILJÖTEKNIK Alin och Hedenlund Fastighetsförvaltning AB Nykvarn GEOTEKNISK UNDERSÖKNING Stockholm Ramböll Sverige AB Box 17009, Krukmakargatan Stockholm Telefon Fax Unr: Organisationsnummer

2 PM GEOTEKNIK OCH MILJÖTEKNIK Nykvarn Alin och Hedenlund Fastighetsförvaltning AB Datum Uppdragsnummer Rev Rev Jindar Espar Handläggare Geoteknik Jeanette Winter Handläggare Miljöteknik Unr

3 Innehållsförteckning 1. Övergripande beskrivning Uppdrag och syfte Befintliga förhållanden/konstruktioner Planerade konstruktioner Befintlig mark och topografi Geotekniska förhållanden Geotekniska förhållanden del 1 norra Geotekniska förhållanden del 1 södra Geotekniska förhållanden del Sättningar/stabilitet Grundläggningsförslag Miljöundersökningar Utförande Miljötekniska förhållanden Bedömningsgrunder Laboratorieanalyser Diskussion Riskbedömning Referenser... 8 Bilagor Bilaga 1 Stabilitetssektioner 1 av 8 Unr:

4 2 av 8 Unr:

5 PM Geoteknik och Miljöteknik Revidering Revidering avser svar på kommentarer från Trafikverket. 1. Övergripande beskrivning 1.1 Uppdrag och syfte På uppdrag av Alin och Hedenlunds Fastighetsförvaltning AB, genom Johan Fernholm har Ramböll Sverige AB utfört en övergripande geoteknisk och miljöteknisk undersökning inför detaljplanearbete. Syftet med undersökningar är att översiktligt redogöra för rådande geotekniska förhållanden samt råd för vidare arbete med schakt/grundläggning för byggnader och fördröjningsmagasin. Figur 1. Utdrag ur tätortskartan 2. Befintliga förhållanden/konstruktioner I väster avgränsas området av Järnavägen, i söder av Stenkullevägen och i norr av Centrumvägen. Inom området finns idag flertalet flerbostadshus som troligen är grundlagda på pålar. I anslutning till området, strax norr om Centrumvägen finns två järnvägsspår. 3. Planerade konstruktioner Ett antal flerbostadshus planeras att byggas inom det undersökta området. Längs Centrumvägen planeras femvåningshus med källare. Inom området planeras även några högre byggnader att grundläggas. I områdets södra del planeras radhus med källargarage. Vidare planeras det att någonstans norr om Centrumvägen ett fördröjningsmagasin, eventuellt området mellan Centrumvägen och järnvägen. 3.1 Befintlig mark och topografi Det undersökta områdets sydvästra delar är som högst och påträffas på nivå ca +38. Mot norr och öster sjunker marknivån till nivå som varierar mellan +33 och 3 av 8 Unr:

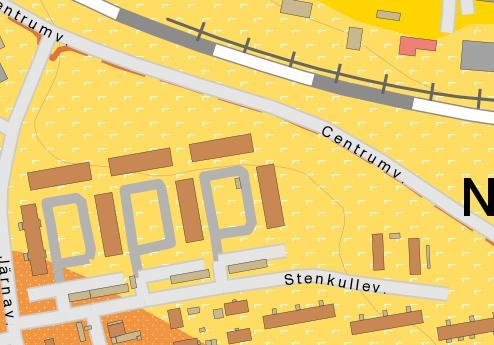

6 +34. Den största delen av det undersökta området omges av högre höjder och är således sankt. 3.2 Geotekniska förhållanden Enligt SGU:s geologiska karta utgörs området av glacial lera med angränsande lager av finsand, se figur 2. Figur 2. Lera representeras av gult och finsand av organgeprickigt. De geotekniska undersökningarna visar på att de verkliga förhållandena avviker något mot vad som den geologiska kartan visar för området. Översiktligt kan området delas in i två delar vilket illustreras ungefärligt i Figur 3. Figur 3, de undersökta områdena indelade i två delområden Geotekniska förhållanden del 1 norra Överst i jordlagerprofilen påträffas torrskorpelera som underlagras av silt och därefter finsand. Siltens jordlagermäktighet varierar mellan 2-5 meter. Djup till berg är ej undersökt, sonderingar har dock utförts till som mest 16 meters djup utan att berg påträffats Geotekniska förhållanden del 1 södra Överst i jordlagerprofilen påträffas fyllning som underlagras av sandig silt. Siltens jordlagermäktighet varierar mellan 1-4 meter. Silten underlagras av grövre friktionsjord. Djup till berg är ej undersökt. 4 av 8 Unr:

7 3.2.3 Geotekniska förhållanden del 2 Överst i jordlagerprofilen påträffas torrskorpelera som underlagras av lera som är växellagrad med silt och finsand. Lerans mäktighet varierar mellan 2-6 m underlagras av silt eller finsand. Djup till berg är ej undersökt. De hydrogeologiska resultaten visar på att området troligen har två grundvattenmagasin. I det västra området varierar djupet till grundvattnet mellan ca 4 och 8 meter medan det i det östra varierar mellan ca 2,8 och 3 meter. Troligen finns en naturlig grundvattenbarriär i form av berg som delar in magasinet i två delar. 4. Sättningar/stabilitet Stabilitetsberäkningar har utförts i några snitt längs Centrumvägen för att ge en bedömning om schakten kan utföras med slänt eller om temporär stödkonstruktion krävs. För beräkningarna har det antagits att schaktbotten är placerad 3 m under nivån för Centrumvägen. Ett avstånd på en meter är antaget från fasadliv som avses att användas som ett arbetsutrymme. Enbart dränerade analyser har utförts då det inte påträffats betyder mäktigheter kohesionsjordar i beräkningssnitten. Enligt Trafikverkets tekniska krav för geokonstruktioner (TK Geo 13) kap. 2.4 skall en totalsäkerhetsfaktor på minst 1,30 erhållas. Beräkningar är utförda i 2 snitt enligt bilaga 1. Tabell 1. Redovisning för stabilitetsberäkningar Provbenämning Släntlutning Last Säkerhetsfaktor Beräkningssnitt A 1:1,5 20 kpa 1,90 Beräkningssnitt B 1:1,5 20 kpa 1,61 Även plana glidytor har beräknats men dessa redovisas ej då de inte är dimensionerande. 5. Grundläggningsförslag Schakt för grundläggning av källare vid Centrumvägen bedöms kunna utföras med slänt, maximal lutning 1:1,5. Delar av cykelbanan kommer att behövas i anspråk under schaktarbetena. Samtliga hus föreslås att grundläggas med betongpålar med medellängd ca 14 meter. Lokalt i söder kan det förekomma mindre partier där grundläggning eventuellt kan ske ovan friktionsjord. Denna del bedöms dock utgöra en liten del av den totala grundläggningsytan. För hus som planeras i östra delen, i vad som ovan är benämnt som del 2, kan det bli aktuellt med stödkonstruktioner (t.ex. spont) för grundläggning av källarvåning. För schakter i järnvägsbank och grundläggning av fördröjningsmagasin bedöms schakter kunna utföras som zonschakter i järnvägsbanken, i enlighet med AMA CBB.44. Då nivåer och slutlig utformning av byggnader är klara bör en ny genomgång göras av materialet av en geotekniker. Kompletterande undersökningar 5 av 8 Unr:

8 rekommenderas att utföras för att tydliger kunna dra gränser för spont/schakt med slänt samt kunna optimera längden på pålarna för de planerade bostäderna. Då det i detta PM är förutsatt att schakterna är belägna ovanför grundvattenytan bör god avledning av dagvatten finnas under byggtiden. Då silt är en flytjord (tappar all hållfasthet då det kommer i kontakt med vatten) skall schaktslänter skyddas mot nederbörd. Vidare bedöms risken för bergschakt närmast Centrumvägen och järnvägen som låg, detta då flera sonderingarna utförts djupare än planerad schaktbotten. Under detaljprojekteringsskedet rekommenderas att riskanalys m.a.p. rörelser och vibrationer upprättas för närbelägna skyddsobjekt (t.ex. järnväg och befintliga hus). Vibrationsalstrande arbete kan t.ex. vara pålning och vibrationer orsakade av byggtrafik. 6. Miljöundersökningar 6.1 Utförande Provtagning av jord utfördes med hjälp av jordskruv monterad på borrbandvagn. Totalt provtogs jord i två provpunkter, 17R07 och 17R24. I provpunkt 17R07 uttogs prov från fyra nivåer och i provpunkt 17R24 uttogs prov från tre nivåer. Samtliga jordprover skickades för analys på laboratorium. Fältprotokoll fördes där syn- och luktintryck samt jordlagerföljd noterades, se tabell 1. Analyser utfördes med avseende på metaller (inklusive kvicksilver), alifatiska och aromatiska kolväten samt PAH (polycykliska aromatiska kolväten). 6.2 Miljötekniska förhållanden Marken i provtagningspunkterna utgörs av naturlig jord, främst silt och lera i de övre jordlagren och silt och finsand i på de djupare nivåerna. Tabell 2. Fältprotokoll Provbenämning Djup (m u my) Jordart Kommentar 17R07 0-0,2 siletmu Prov 1 0,2-1 Let(si) 1-2 silet(si) Prov si fsa (le) Prov si fsa Prov 4 17R24 0-0,1 simu Prov 1 0,1-1 silet(si) 1-2 si fsa (let) Prov 2 2-2,8 si fsa (le) Prov 3 2,8-3 si fsa 6.3 Bedömningsgrunder För riskbedömning av förorenade områden finns vägledningar och en beräkningsmodell framtagen av Naturvårdsverket (2016). Beräkningsmodellen som de generella riktvärdena för förorenade områden är framtagen med beskrivs i Naturvårdsverkets Rapport 5976 rev Naturvårdsverkets generella riktvärden för bedömning av förorenad mark har utarbetats för två olika typer av markanvändning där exponeringsvägar och exponerade grupper samt skyddsvärdet för miljön varierar. De två typerna av markanvändning är: 6 av 8 Unr:

9 - Känslig markanvändning (KM) - Mindre känslig markanvändning (MKM) För KM gäller att markkvaliteten inte begränsar val av markanvändning och de flesta markekosystem samt grundvatten och ytvatten skyddas. Alla grupper av människor (barn, vuxna, äldre) kan vistas permanent inom området under en livstid. För MKM gäller att markkvaliteten begränsar val av markanvändningen. Marken kan exempelvis utnyttjas för kontor, industrier eller vägar. De exponerade grupperna antas vara personer som vistas i området under sin yrkesverksamma tid samt barn och äldre som vistas på området tillfälligt. 6.4 Laboratorieanalyser I tabell 2 redovisas analysresultaten från provtagningen. I provpunkt 17R07 på nivå 3-4 meter under markytan uppmättes halter av arsenik över riktvärdet för KM. Övriga analyserade prover uppvisar halter under riktvärdet för KM. Tabell 3. Presentation av analysresultat. Analysresultat markerade med gult= halter över KM, orange= halter över MKM (mg/kg TS) 17R R R R R R R KM MKM As 3,25 3,7 1,74 13,3 2,47 2,67 3, Ba 76,8 64,2 21,4 14, ,7 21, Cd <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 0,8 12 Co 9,12 9,27 3,63 2,25 11,5 7,64 4, Cr 38,1 34,3 23,7 15, , Cu 19,2 23,4 16, ,5 16, Hg <0.2 <0.2 <0.2 <0.2 <0.2 <0.2 <0.2 0,25 2,5 Ni 17,4 18,4 9,06 5,26 21,7 14,6 8, Pb 15,4 14,8 7,14 5,76 17,3 10,9 7, V 39,1 37,1 24,4 16,3 37,8 27,8 23, Zn 71,5 67,4 29,1 16,3 77,1 51,1 31, alifater >C5-C8 <10 <10 <10 <10 <10 <10 < alifater >C8-C10 <10 <10 <10 <10 <10 <10 < alifater >C10-C12 <20 <20 <20 <20 <20 <20 < alifater >C12-C16 <20 <20 <20 <20 <20 <20 < alifater >C16-C35 <20 <20 <20 <20 <20 <20 < aromater >C8-C10 <1 <1 <1 <1 <1 <1 < aromater >C10-C16 <1 <1 <1 <1 <1 <1 < aromater >C16-C35 <1 <1 <1 <1 <1 <1 < PAH, summa L <0.15 <0.15 <0.15 <0.15 <0.15 <0.15 < PAH, summa M <0.25 <0.25 <0.25 <0.25 <0.25 <0.25 <0.25 3,5 20 PAH, summa H <0.3 <0.3 <0.3 <0.3 <0.3 <0.3 < Diskussion Riskbedömning Markanvändningen inom aktuellt område bedöms utgöras av känslig markanvändning varför erhållna analysresultat bör jämföras mot riktvärdet för KM. Halter över riktvärdena för KM har uppmätts. Uppmätta halter kan innebära oacceptabla risker för människors hälsa i de fall där riktvärdet är styrande av någon av exponeringsvägarna som ingår i riktvärdet för hälsa (hudkontakt, inandning damm, inandning ånga, intag av dricksvatten, intag av växter). För arsenik, vilket är det enda ämnen som uppmätts i halter över KM, styrs riktvärdet av bakgrundshalter (10 mg/kg TS), dock är riktvärdet för hälsa lägre. För exponeringsvägen intag av växter anges att halten arsenik som kan förekomma i marken ej bör överstiga 2,8 mg/kg TS. Och för intag av dricksvatten anges en halt på 0,83 mg/kg TS. Inom aktuellt område bedöms det inte föreligga 7 av 8 Unr:

10 någon risk för intag av växter, med avseende på arsenik, eftersom föroreningarna påträffats djupt ned i markprofilen (3-4 meter under markytan). Avseende exponeringsvägen intag av dricksvatten kan det inte uteslutas att en viss risk kan finnas. Detta under förutsättning att grundvattnet inom området används som dricksvatten, om så ej är fallet bedöms ingen risk för människors hälsa utifrån påträffade arsenikhalter. Ovanstående riskbedömning avser endast marken i direkt anslutning till de två provtagningspunkterna. Då de uppmätta arsenikhalterna har påträffats på nivå 3-4 meter under markytan, marken utgörs av naturlig jord samt att nivåerna ovan inte är påverkade, bedöms den påträffade arsenikhalten vara naturlig. 7. Referenser Naturvårdsverket, Riktvärden för förorenad mark. Modellbeskrivning och vägledning. Rapport Naturvårdsverket. September 2009 rev av 8 Unr:

11

12

13 Norra Stationsvägen Centrumvägen Stenkullevägen Stenkullevägen Ramböll Sverige AB

14 Ramböll Sverige AB

15 Ramböll Sverige AB

16 Ramböll Sverige AB
