Översiktlig miljöteknisk markundersökning, Eskilshem 4:7 och 4:8

Transkript

1 Översiktlig miljöteknisk markundersökning, Eskilshem 4:7 och 4:

2 Beställare: Eskilstuna Kommun Eskilstuna Beställarens representant: Hans Ollman Konsult: Uppdragsledare Handläggare Norconsult AB Box Göteborg Ksenija O Köll Stina Engqvist Uppdragsnr: Filnamn och sökväg: Kvalitetsgranskad av: Tryck: n:\103\28\ \0-mapp\09 beskr-utredn-pmkalkyl\pm\pm översiktlig mtmu eskilshem.docx Ksenija O Köll Norconsult AB

3 3 (16) Sammanfattning Norconsult AB har på uppdrag av Eskilstuna kommun genomfört en översiktlig miljöteknisk markundersökning på fastigheterna Eskilshem 4:7 och 4:8. På aktuella fastigheter har det tidigare funnits bostadshus och uthus, varefter fastigheterna länge har används som parkering. Provtagning i tio provpunkter utfördes med hjälp av en borrbandvagn. Provtagningen utfördes ner till max 3 meters djup. I många provpunkter erhölls stopp mot berg på mellan 0,4 och 2,9 meters djup. Då bostadsbebyggelse planeras på fastigheterna anses Naturvårdsverkets generella riktvärden för Känslig Markanvändning (KM) gälla inom området. Analysresultaten har jämförts mot både KM och MKM (Mindre Känslig Markanvändning) för att ge vägledning för hur massorna skall hanteras. Halter av PAH, metaller samt olja påvisades över riktvärden för KM i sex av nio analyserade provpunkter. I två av provpunkterna påvisades PAH resp zink i halter högre än riktvärdet för MKM. Föroreningarna har påvisats endast i fyllnadsmassorna. Då bostäder planeras byggas på fastigheterna bedöms det att fyllnadsmassor med föroreningshalter över riktvärdet för KM bör avlägsnas. Området har delats in i olika delområden där bortschaktning av massor till olika djup föreslås. Området har även delats upp i område med massor med föroreningshalt över KM men under MKM, samt område med föroreningshalter över MKM. Massor som lämnar området måste transporteras till godkänd mottagare. Efter utförd sanering av området bör bottenprov tas i schaktet för att säkerställa markens kvalité. Enligt miljöbalkens upplysningsskyldighet (10 kap 9 ) ska fastighetsägaren/- verksamhetsutövaren genast underrätta tillsynsmyndigheten om det upptäcks en förorening på fastigheten och föroreningen kan medföra skada eller olägenhet för människors hälsa eller miljön. Detta gäller oavsett om området tidigare ansetts förorenat. Schakt av förorenad jord är en miljöfarlig verksamhet och är därför anmälningspliktigt. Tillsynsmyndigheten ska kontaktas i god tid innan schaktarbeten påbörjas.

4 4 (16)

5 5 (16) Innehållsförteckning Sammanfattning Uppdrag och syfte Områdesbeskrivning Verksamheter och riktvärden Tidigare markanvändning Nuvarande och planerad markanvändning Riskbedömning och riktvärden Undersökning Resultat och utvärdering Resultat från fältarbetet Laboratorieresultat Slutsatser Referenser Bilagor Bilaga 1: Bilaga 2: Bilaga 3: Bilaga 4: Situationsplan Fältprotokoll Analysresultat - Sammanställning Analysresultat - Originalrapporter från laboratorium

6 6 (16)

7 7 (16) 1 Uppdrag och syfte Norconsult AB har på uppdrag av Eskilstuna kommun utfört en översiktlig miljöteknisk markundersökning på fastigheterna Eskilshem 4:7 och 4:8. Bostadsbebyggelse planeras på fastigheterna och syftet med utförd undersökning har varit att utreda om eventuella fyllnadsmassor kan innehålla föroreningar som inte är förenliga med planerad markanvändning. 2 Områdesbeskrivning Undersökningsområdet är lokaliserat till centrala delarna av Eskilstuna på östra sidan om Eskilstunaån, se Figur 1. Fastigheterna Eskilshem 4:7 och 4:8 avgränsas av Klostergatan i norr, Alfeltsgatan i väster och Kyrkogårdsgatan i söder. Östra sidan av undersökningsområdet ligger intill Slottskolan, provtagningsområdet omges i övrigt främst av högre bostadshus. Fastigheterna ligger ca 150 m från Eskilstunaån. Grundvattenströmningen i området är inte undersökt men det bedöms troligt att grundvattnet rinner i sydvästlig riktning mot ån. Eskilshem 4:8 Eskilshem 4:7 Figur 1 Översiktskarta, undersökningsområdet markerat med röd cirkel ( 2014).

8 8 (16) Jordarterna består enligt jordartskartan av berg i norra delen av undersökningsområdet (Eskilshem 4:8) och lera i södra delen av undersökningsområdet (Eskilshem 4:7). Sandig morän återfinns intill områdets norra del, se Figur 2 (SGU, 2014). Figur 2 Undersökningsområdet är markerat med grön rektangel. Rött=berg, gult=lera, blått=sandig morän. (SGU, 2014) Inom undersökningsområdet är det en höjdskillnad på ca 3,5 m. Högsta läget är i nordöstra delen av undersökningsområdet och lägsta läget i sydvästra delen av undersökningsområdet. Mellan Eskilshem 4:8 och 4:7 går en stenmur med en höjd på 1,50 m i västra delen och ca 0,5 m i östra delen mot skolan. Mellan fastigheterna går en trappa. Större delen av undersökningsområdet är täckt med grus och i övrigt finns gräsytor, berg i dagen samt träd och buskar.

9 9 (16) 3 Verksamheter och riktvärden 3.1 Tidigare markanvändning Enligt information erhållen från Eskilstuna kommun upptogs fastigheterna Eskilshem 4:7 och 4:8 från slutet av 1800-talet till 1960-talet av bostadshus och uthus. Fastigheterna ägdes av privatpersoner och en bostadsrättsförening innan kommunen köpte tomterna 1957 och Alla byggnader revs på 60-talet. Därefter har delar av tomterna troligen använts som parkeringsytor. Efter 1983 har parkeringsytorna gjorts större och fått ett mer ordnat utseende. 3.2 Nuvarande och planerad markanvändning Fastigheterna har senaste åren använts som parkeringsplats. Då markprovtagningen genomfördes var fastigheterna inhägnade och stängda för parkering. Kommunen avser i nuläget att bygga bostäder på aktuella fastigheter. 3.3 Riskbedömning och riktvärden Ett områdes markanvändning motsvarar de aktiviteter som antas förekomma inom aktuellt område och därmed vilka grupper som exponeras och i vilken omfattning det förväntas ske. Markanvändningen påverkar även de krav som kan ställas på skydd av markmiljön inom området. Naturvårdsverkets generella riktvärden anger föroreningshalter i mark, under vilka risken för negativa effekter på människor, miljö- och naturresurser normalt är acceptabel (Naturvårdsverket, 2009). I riktvärdesmodellen används två olika typer av markanvändning för beräkning av Naturvårdsverkets generella riktvärden: Känslig Markanvändning, KM, markkvaliteten begränsar inte valet av markanvändning. Alla grupper av människor kan vistas permanent inom området under en livstid. De flesta markekosystem samt grundvatten och ytvatten skyddas. KM gäller generellt för bostadsmark. Mindre Känslig Markanvändning, MKM, markkvaliteten begränsar valet av markanvändning till t ex kontor, vägar eller industrier. Exponerade grupper antas vara personer som vistas inom området under sin yrkesverksamma tid. Barn och äldre antas vistas tillfälligt inom området. Mark-

10 10 (16) kvaliteten ger förutsättningar för markfunktioner som är av betydelse vid MKM. Grundvatten (på ett avstånd om 200 meter) och ytvatten skyddas. Syftet med utförd undersökning är att undersöka om eventuella fyllnadsmassor innehåller föroreningar. Då planerade aktiviteter omfattar bostäder anses KM gälla inom området. Analysresultaten har jämförts med både KM och MKM för att ge vägledning för hur massorna skall hanteras. 4 Undersökning Fältundersökningen utfördes av Norconsult AB med AM-GEO som borrentreprenör den 30 september Undersökningen omfattade: Jordprovtagning i 10 provpunkter, maximalt provtagningsdjup var 3 meter. Samlingsprov togs ut från varje jordlager alternativt varje halvmeter vid lager med minst 1 meters mäktighet. För provpunkternas läge och djup, se Situationsplan i Bilaga 1. Bedömning av jordart, lukt och eventuella avvikelser protokollfördes, se Fältprotokoll i Bilaga 2. Jordproverna förpackades i lufttäta plastpåsar samt glasburkar avsedda för analysändamål. Analys av halten flyktiga organiska föreningar (VOC) i jordens porluft utfördes med PID-instrument (fotojonisationsdetektor). Lägen för provpunkterna mättes in av AM-GEO. 16 jordprover har analyserats på av ackrediterat laboratorium, Eurofins Environment Sweden AB, se Tabell 1. Tabell 1 Översikt över laboratorieanalyser. Analys med avseende på: Antal analyserade prov: PAH 16 Petroleumkolväten 5 (alifater, aromater, BTEX) Metaller 10 Dioxin 1 TOC 2 (total halt organiskt kol)

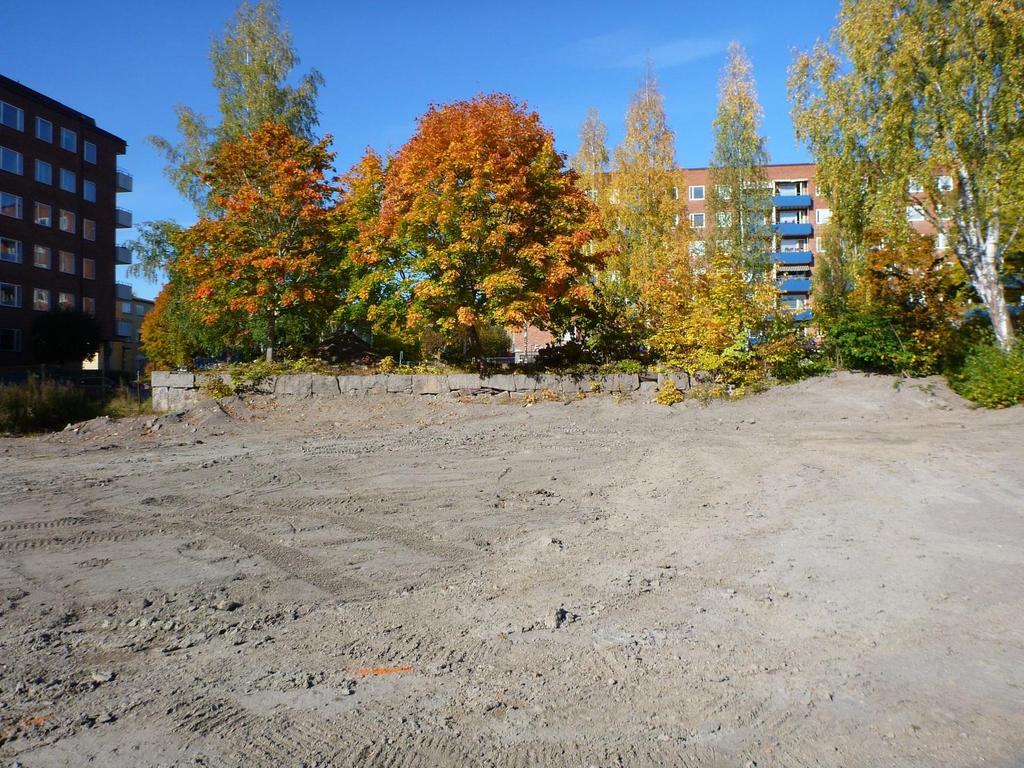

11 11 (16) 5 Resultat och utvärdering Samtliga provtagningspunkter redovisas på situationsplanen i Bilaga 1. Fältprotokoll med resultat från fältanalyser (PID) redovisas i Bilaga 2. Analysresultaten har sammanställts i tabellform och redovisas i Bilaga 3. Signerade original av analysrapporter från laboratorium redovisas i Bilaga Resultat från fältarbetet Fyllnadsmassornas mäktighet på fastighet Eskilshem 4:7 (södra delen av undersökningsområdet) är mellan 1,3 och 1,75 meter. Fyllnadsmassorna består främst av sand med varierat inslag av silt, grus och sten. Det innehåller även antropogent material, främst tegel men även vitt material som skulle kunna vara aska. Under fyllnadsmassorna återfanns lera och torrskorpelera. Vid provpunkt 5 (nordvästra hörnet av fastigheten) var fyllnadsmassorna svarta med ett fint material som såg ut att ha brunnit, se Figur 3. Provtagningen kunde genomföras ner till tre meters djup i norra delen av området, i södra och östra delen av området erhölls borrstopp på mellan 0,8 och 2,9 meters djup. På fastigheten Eskilshem 4:8 (norra delen av undersökningsområdet) kunde borrningen genomföras ner till mellan 0,4 m och 1,5 m djup, varefter stopp mot berg erhölls. Hela området bestod av fyllnadsmassor med möjligt undantag i provpunkt 9 (djupaste provpunkten på denna fastighet) där grusig sand som kan vara naturlig påvisades 30 cm innan stopp mot berg erhölls. I övrigt var alla massor ovan berg fyllnadsmassor bestående mest av sand med inslag av bl a tegel, kol, aska etc. Figur 3 Provpunkt 5 vid ca 0,5 m u my.

12 12 (16) Uttagna jordprover har analyserats med PID-instrument. Halterna låg mellan 4 och 5 ppm vilket anses vara lågt. Innan markundersökningen gjordes hade arkeologer undersökt platsen. Marken var omarbetat och högar med stenblock låg på båda fastigheterna. Därutöver fanns betong- och metallstänger ihopsamlade på området, se foto över Eskilshem 4:8 i Figur 4. Figur 4 Fastighet Eskilshem 4:8 5.2 Laboratorieresultat I de prov som skickades in för analys påvisades halter över Naturvårdsverkets generella riktvärden för KM i sex av nio analyserade provpunkter. PAH påträffades i halter över riktvärdet för KM i sex provpunkter (i provpunkt 1,2,5,6,7 och 10 på 0-1 meters djup). I provpunkt 6 låg halterna PAH högre än 2 x MKM. Zink påträffades över riktvärdet för MKM i provpunkt 5 (0,6-1,0 m u my) och över riktvärdet för KM i provpunkt 7 (0,55-0,8 m u my). Kadmium påträffades i halter över riktvärdet för KM i provpunkt 1 (0-0,4 m u my). Aromater påträffades i provpunkt 6 i halter över riktvärdet för KM. Dioxinhalter påvisades i provpunkt 5 men i halter under riktvärdet för KM.

13 13 (16) 6 Slutsatser Föroreningar i halter över riktvärdet för KM (Känslig Markanvändning) har påvisats på fastigheterna Eskilshem 4:7 och 4:8. Då bostadsbebyggelse planeras på aktuell fastighet bedöms det att föroreningssituationen bör åtgärdas. Förslagsvis bör fyllnadsmassor ner till 0,5 m på fastighet Eskilshem 4:8 schaktas bort och transporteras till en mottagare med tillstånd att ta emot förorenade massor. Massor med halter över riktvärdet för KM men under riktvärdet för MKM har markerats med gult, se Figur 5. Då provpunkt 3 inte har analyserats så är föroreningssituationen inte helt klarlagd i södra delen av fastigheten. Bottenprov bör tas i schaktet för att säkerställa markens kvalitet. På fastighet Eskilshem 4:7 föreslås det att fyllningsmassorna schaktas bort på delar av fastigheten. För jord med halter över riktvärdet för MKM se orange markering och för jord med halter över riktvärdet för KM se gul markering i Figur 5. Eter schakt skall bottenprover tas ut för att säkerställa att jorden har rätt kvalité för bostadsbebyggelse. Figur 5 Gul markering= halter över KM, Orange markering=halter över MKM

14 14 (16) Med tanke på den påträffade föroreningen bör varsamhet iakttas i samband med schaktning. Vid spår av förorening, exempelvis i form av lukt av petroleumprodukter eller oljehinnor på vatten eller jord, bör miljökontrollant tillkallas. Enligt miljöbalkens upplysningsskyldighet (10 kap 9 ) ska fastighetsägaren/- verksamhetsutövaren genast underrätta tillsynsmyndigheten om det upptäcks en förorening på fastigheten och föroreningen kan medföra skada eller olägenhet för människors hälsa eller miljön. Detta gäller oavsett om området tidigare ansetts förorenat. Schakt av förorenad jord är en miljöfarlig verksamhet och är därför anmälningspliktigt. Tillsynsmyndigheten ska kontaktas i god tid innan schaktarbeten påbörjas. Norconsult AB Stina Engqvist Stina.Engqvist@norconsult.com Ksenija O Köll Ksenija.o.koll@norconsult.com 7 Referenser Naturvårdsverket.(2009). Riktvärden för förorenad mark (rapport 5976). Stockholm: Naturvårdsverket SGU.(2014). Jordartakarta (1:50 000, Eskilstuna). Uppsala: Sveriges Geologiska Undersökning.

15 15 (16)
