RAPPORT SWECO ENVIRONMENT AB GÖTEBORG FÖRORENADE OMRÅDEN. Kungsladugård 73:1 GÖTEBORGS STAD FASTIGHETSKONTORET

Transkript

1 repo001.docx RAPPORT GÖTEBORGS STAD FASTIGHETSKONTORET Kungsladugård 73:1 UPPDRAGSNUMMER ÖVERSIKTLIG MILJÖTEKNISK MARKUNDERSÖKNING SWECO ENVIRONMENT AB GÖTEBORG FÖRORENADE OMRÅDEN Johan Rosdahl Ann-Christine Lember

2

3 repo001.docx Innehållsförteckning 1 Inledning och bakgrund 2 2 Utförda undersökningar Nu utförd undersökning Laboratorieanalyser Jämförvärden 3 3 Resultat Jordlagerföljd Analysresultat 5 4 Sammanfattning och bedömning 5 Bilagor 1. Situationsplan med provpunkter 2. Fältprotokoll 3. Sammanställning av analysresultat 4. Analysrapporter 5. Koordinatlista 1 (5) RAPPORT KUNGSLADUGÅRD 73:1 SEJNPR p:\1314\ _kungsladugård_73_1_fk\000\19 original\ra kungsladugård 73_1.docx

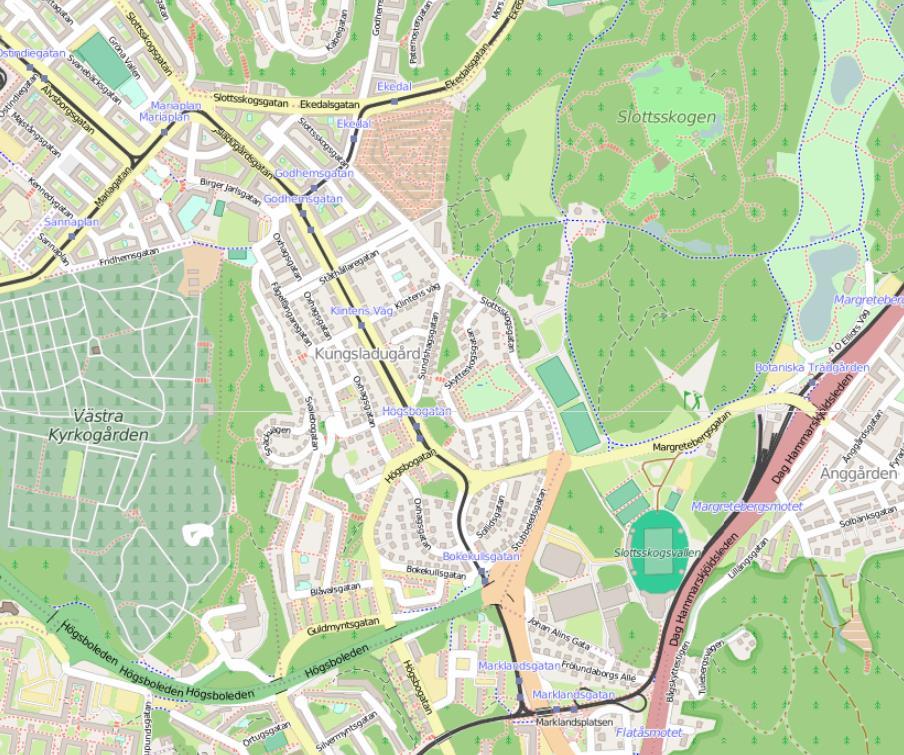

4 repo001.docx Inledning och bakgrund Sweco Environment AB har på uppdrag av fastighetskontoret i Göteborg utfört en översiktlig miljöteknisk markundersökning inom fastigheten Kungsladugård 73:1, se figur 1. Syftet med undersökningen har varit att övergripande undersöka statusen med avseende på föroreningar i asfalt- och jordlager inom fastigheten. På fastigheten har det tidigare legat en förskola vilken varit uppförd med tillfälligt bygglov. Nu pågår planarbete för byggandet av en permanent förskola. Den tidigare förskolan var uppförd som modulförskola på en före detta parkeringsyta. Det finns i nuläget ingen information om att det skall ha funnits någon direkt förorenande verksamhet inom det aktuella området. Det har utförts en geoteknisk undersökning och enligt uppgifter från denna är området delvis utfyllt med fyllnadsmassor av okänt ursprung. Då parkeringsytan anlagts före 1975 kan asfalten inom ytan bestå av sk tjärasfalt Fastigheten gränsar till bostadsområden i samtliga väderstreck. I mitten av undersökningsområdet finns en terrassering, vilket innebär att den västra delen av fastigheten ligger ca 0,5 m högre än den östra delen av fastigheten. 2 (5) Figur 1. Röd markering visar undersökningsområdets ungefärliga läge. Bidragsgivare OpenStreetmap. RAPPORT KUNGSLADUGÅRD 73:1 SEJNPR p:\1314\ _kungsladugård_73_1_fk\000\19 original\ra kungsladugård 73_1.docx

5 repo001.docx Utförda undersökningar 2.1 Nu utförd undersökning Provtagningen genomfördes av Johan Rosdahl från Sweco Environment AB den 26:e februari Undersökningen utfördes genom provgropsgrävning med hjälp av grävmaskin. Fem provgropar togs upp inom fastigheten (Pg1501-Pg1505) och är jämt placerade inom undersökningsområdet i syfte att täcka in hela området, se bilaga 1 för läge och bilaga 5 för koordinater. Jordprover uttogs som samlingsprov för varje representativt jordlager ned till vad som bedömdes vara naturligt avsatt material. Prover uttogs med spade och placerades il diffusionstät påse. Jordartsbedömning utfördes okulärt i fält, där även lukt och färg noterades, se bilaga Laboratorieanalyser Baserat på indikationer under fältarbetet valdes fyra samlingsprov på jorden samt ett asfaltsprov ut för laboratorieanalys. Samtliga jordprov analyserades med avseende på innehåll av PAH, alifatiska och aromatiska kolväten, BTEX samt metaller. Asfaltsprovet analyserades med avseende på innehåll av PAH Jämförvärden För att utvärdera analysresultaten i föreliggande PM har Naturvårdsverkets (NVs) generella riktvärden för förorenad mark (Rapport 5976) nyttjats. NVs generella riktvärden omfattar såväl mindre känslig markanvändning (MKM industrimark, trafikområden m m) som känslig markanvändning, (KM bostäder, skolområden m m). Med planerat nyttjande som förskola klassas fastigheten som ett KM-område. För asfalten har jämförvärden hämtats från På väg igen. Vägen tillbaka för återvunnen asfalt (Svenska kommunförbundet 2004). 3 Resultat 3.1 Jordlagerföljd Markytan inom det undersökta området utgörs främst av hårdgjord yta i form av asfalt. Ingen misstanke om tjärasfalt noterades. Under asfalten påträffades ett bärlager med grövre makadam/sten följt av ett grått förstärkningslager innehållandes grus och sand. De båda lagren har tillsammans en mäktighet på ca 0,5 till 0,7 m. För provpunkterna Pg1501-Pg1504 utgörs materialet under förstärkningslagret av naturligt avsatt sand och lera. Sanden har en mäktighet på ca 0,5 m och lera påträffas på ca 1 m u my. En generell jordlagerföljd för området visas i figur 2. För Pg1505 (i terrasen mellan parkeringsytorn påträffas ett fyllnadsmaterial med en mäktighet på ca 0,4 m innan leran påträffas. Fyllnadsmaterialet består av sand, lera och mull med en del trärester, se figur 3. 3 (5) RAPPORT KUNGSLADUGÅRD 73:1 SEJNPR p:\1314\ _kungsladugård_73_1_fk\000\19 original\ra kungsladugård 73_1.docx

6 repo001.docx Någon avvikande lukt noterades inte under arbetets gång. Figur 2. Bild över generell jordlagerföljd inom det undersökta området. 4 (5) Figur 3. Bild på fyllnadsmassorna från Pg1505. RAPPORT KUNGSLADUGÅRD 73:1 SEJNPR p:\1314\ _kungsladugård_73_1_fk\000\19 original\ra kungsladugård 73_1.docx

7 repo001.docx Analysresultat I tre av fyra jordprov har inga halter över riktvärden för varken KM eller MKM uppmätts. De analyserade parametrarna är generallt låga och vissa är under laboratoriets rapporteringsgräns. Laboratorieresultatet visar dock på förhöjda halter av bly i ett av de fyra analyserade jordproven. Provet, Pg 1505, är uttaget i fyllnadsmassorna längs terrassen mellan 0,7-1,1 m u my. Asfaltsanalysen visar på låga halter av PAH-16 och asfalten bedöms därför inte vara tjärasfalt. En analyssammanställning redovisas i bilaga 3 och analysrapporterna redovisas i sin helhet i bilaga 4. 4 Sammanfattning och bedömning Fem provtagningspunkter har utförts inom aktuellt område och ligger till grund för nedanstående bedömningar. Ytlagren inom undersökningsområdet utgörs främst av asfalterade ytor. Underlagrande jordlager består generellt av bär/förstärkningslager på sand och lera. Leran påträffas på ca 1 m u my. Utom i punkten Pg1505 där avvikande fyllnadsmassor påträffades. Vid analys av jord från den punkten påvisades bly över riktvärdet för KM, men under MKM. För resterande jordprov har inga halter över riktvärdena för KM påvisats. Analysresultatet för asfalten visar på låga PAH-halter, vilket innebär att asfalten inte innehåller stenkolstjära. Observera att undersökningen utförts som stickprov och att jordprover tagits ut i ett begränsat antal punkter. Det kan därmed inte uteslutas att jordlager/massor av annan karaktär och ett annat föroreningsinnehåll än nu redovisat kan påträffas inom området. Undersökningen bedöms dock som helhet ge en representativ bild av föroreningssituationen i marklagren inom aktuellt undersökningsområde. Med anledning av att halter högre än Naturvårdsverkets riktvärden har påvisats bör resultatet av denna undersökning delges berörd tillsynsmyndighet. Eventuella markarbeten inom fastigheten är att betrakta som anmälningspliktig verksamhet enligt förordningen om miljöfarlig verksamhet och hälsoskydd, SFS 1998:899. Sweco Environment AB Förorenade områden, Göteborg Ann-Christine Lember Uppdragsledare Johan Rosdahl Handläggare 5 (5) RAPPORT KUNGSLADUGÅRD 73:1 SEJNPR p:\1314\ _kungsladugård_73_1_fk\000\19 original\ra kungsladugård 73_1.docx

8 SWECO Environment AB Gullbergs Stransgata 3 P.O. Box 2203, SE Gothenburg, Sweden Org.nr , säte Stockholm Kungsladugård 73:1 Fastighetskontoret UPPDRAGSNUMMER DATUM Situationsplan RITAD/KONSTR AV JNPR GRANSKAD AV ACLE ANSVARIG ACLE SKALA 1:400 (A3) RITNINGSNUMMER Bilaga 1 BET

9 Beställare: Göteborgs Stad Fastighetskontoret Uppdragsnr: Översiktlig miljöteknisk markundersökning inom fastigheten Kungsladugård 73:1 Bilaga 2 Fältobservationer vid provgropsgrävning med grävmaskin Provtagning med provgropgsgrävning, Provtagare: Johan Rosdahl, Sweco Environment AB Väderlek: växlande molnighet, 5 C * Mtot avser analys med avseende på metaller, alifater och aromater, BTEX samt PAH-16 Provpunkt Djup i m Jordlagerföljd Övriga fältobservationer Provdjup Analyser (från my) (färg, lukt etc) (m från my) PG1501 Ytskikt: Asfalt 0-0,03 Asfalt bedömd bitumenkaraktär 0,03-0,06 Asfalt bedömd bitumenkaraktär, något kletigare 0,03-0,06 0,06-0,3 F / ma grått bärlager, grov makadam/sten - 0,3-0,6 F / gr, sa grått förstärkningslager, ej lukt, inget avvikande 0,6-1,0 Sa brunbeige med rostfläckar, ej lukt, inget avvikande 1-1,6 sale brunbeige med rostfläckar, ej lukt, inget avvikande PAH-16 0,3-0,6 Mtot (samlingsprov med PG1502 0,4-0,7) 0,6-1,0 1-1,6 Övrigt: PG1503 Övrigt: PG1503 Ytskikt: Asfalt 0-0,03 Asfalt bedömd bitumenkaraktär - 0,03-0,4 F / ma grått bärlager, grov makadam/sten 0,01-0,6 0,4-0,7 F / gr, sa grått förstärkningslager, ej lukt, inget avvikande 0,7-1,0 Sa brunbeige med rostfläckar, ej lukt, inget avvikande 1-1,7 sale brunbeige med rostfläckar, ej lukt, inget avvikande Inträngande grundvatten mellan 1-1,7 m u my 0,6-2,0 Mtot (samlingsprov med PG1501 0,3-0,6) 2,0-3,0 3,0-4,0 Ytskikt: Asfalt 0-0,03 Asfalt bedömd bitumenkaraktär - 0,03-0,06 Asfalt bedömd bitumenkaraktär, något - kletigare 0,06-0,5 F / ma grått bärlager, grov makadam/sten 0,06-0,5 0,5-1,0 Sa brunbeige med rostfläckar, ej lukt, inget avvikande 0,5-1,0 Mtot (samlingsprov med PG1504 0,6-1,0) 1,0-1,7 Le gråblå med rostfläckar, ej lukt, inget avvikande 1,0-1,7 Övrigt: PG1504 Ytskikt: Asfalt 0-0,03 Asfalt bedömd bitumenkaraktär - 0,03-0,4 F / ma grått bärlager, grov makadam/sten 0,01-0,6 0,4-0,6 F / gr, sa grått förstärkningslager, ej lukt, inget avvikande 0,6-1,1 0,6-1,0 Sa brunbeige med rostfläckar, ej lukt, inget avvikande 1,0-1,8 sale brunbeige med rostfläckar, ej lukt, inget avvikande 1,1-3,0 Mtot (samlingsprov med PG1503 0,5-1,0) Övrigt: PG1505 Ytskikt: Asfalt 0-0,03 Asfalt bedömd bitumenkaraktär 0-0,03 0,03-0,06 Asfalt bedömd bitumenkaraktär, något 0,03-0,06 kletigare 0,06-0,7 F / ma + bergkross grått bärlager, grov 0,06-0,7 makadam/bergkross 0,7-1,1 F / sa, le, vx brungrått, ej lukt, trärester 0,7-1,1 Mtot 1,1-1,9 Le gråbeige med rostfläckar, ej lukt, inget 1,1-1,9 avvikande Mtot Övrigt: P:\1314\ _Kungsladugård_73_1_FK\000\19 Original\Bilaga 2 Fältobservationer.xlsx

10 Beställare: Göteborgs Stad Fastighetskontoret Undersökningsområde: Kungsladugård 73:1 Uppdragsnr: Bilaga 3 Sammanställning av labortorieanalyser och jämförvärden för jordprover tagna Jordprov Provpunkt Pg Pg Pg1505 Pg1505 Generella riktvärden Jordart KM MKM FA Parameter Djup (m) 0,3-0,7 0,5-1,0 0,7-1,1 1,1-1,9 Organiska ämnen Alifater >C5-C8 mg/kg TS <5 <5 <5 < Alifater >C8-C10 mg/kg TS <3 <3 <3 < Alifater >C10-C12 mg/kg TS <5 <5 <5 < Alifater >C12-C16 mg/kg TS <5 <5 <5 < Alifater >C16-C35 mg/kg TS <10 <10 <10 < Aromater >C8-C10 mg/kg TS <4 <4 <4 < Aromater >C10-C16 mg/kg TS <1 <1 <1 < Aromater >C16-C35 mg/kg TS <1 <1 <1 < Bensen mg/kg TS <0,0035 <0,0035 <0,0035 <0,0035 0,012 0,04 Toluen mg/kg TS <0,1 <0,1 <0,1 <0, Etylbensen mg/kg TS <0,1 <0,1 <0,1 <0, Summa xylener mg/kg TS <0,1 <0,1 <0,1 <0, PAH L mg/kg TS <0,3 <0,3 <0,3 <0, PAH M mg/kg TS 0,47 <0,3 <0,3 <0, PAH H mg/kg TS 0,54 <0.3 <0.3 < Metaller Arsenik mg/kg TS <2,0 <2,1 3 <2, Barium mg/kg TS Bly mg/kg TS Kadmium mg/kg TS <0,2 <0,2 <0,2 <0,2 0, Kobolt mg/kg TS Koppar mg/kg TS Krom, total mg/kg TS Nickel mg/kg TS Vanadin mg/kg TS Zink mg/kg TS Övrigt TS % 92,3 87,2 66,2 78,6 e.a. - analys har ej utförts KM - avser Naturvårdsverkets generella riktvärden (Rapport 5976) för känslig markanvändning. Halter högre än KM har markerats med gult. MKM - avser Naturvårdsverkets generella riktvärden (Rapport 5976) för mindre känslig markanvändning. Halter högre än MKM har markerats med orange. FA - avser Avfall Sverige:s rekommenderade haltgränser för klassificering av förorenade massor (Rapport 2007:1, "Uppdaterade bedömningsgrunder för förorenade massor P:\1314\ _Kungsladugård_73_1_FK\000\19 Original\Bilaga 3 kungsladugård.xlsx 1 (1)

11 memo04.docx BILAGA 4 Analysrapporter (1+10 sidor) 1 (1) S w e co E n vi r o n m e nt AB SEACLE p:\1314\ _kungsladugård_73_1_fk\000\19 original\försättsblad bilaga 4.docx

12 Eurofins Environment Sweden AB (Lidköping) Box 887 Sjöhagsg. 3 SE Lidköping Tlf: Fax: Sweco Environment AB Johan Rosdahl AR-15-SL Í%R%^ÂÂbU>tÎ Kundnummer: SL Analysrapport Uppdragsmärkn Kungsladugård 73:1 Provnummer: Provbeskrivning: Matris: Provet ankom: Asfalt Utskriftsdatum: Provmärkning: PG1501 Provtagningsplats: Kungsladugård 73:1 Djup (m) Provtagare Provtagningsdatum 0,03-0,06 JNPR Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 98.7 % 5% SS-EN 12880:2000 Benso(antracen 0.15 mg/kg Ts 25% Krysen 0.31 mg/kg Ts 25% Benso(b,k)fluoranten 0.46 mg/kg Ts 25% Benso(pyren 0.31 mg/kg Ts 25% Indeno(1,2,3-cd)pyren 0.15 mg/kg Ts 25% Dibenso(a,h)antracen 0.15 mg/kg Ts 25% Summa cancerogena PAH 1.5 mg/kg Ts Naftalen < 0.15 mg/kg Ts 25% Acenaftylen < 0.15 mg/kg Ts 25% Acenaften < 0.15 mg/kg Ts 25% Fluoren < 0.15 mg/kg Ts 25% Fenantren < 0.15 mg/kg Ts 25% Antracen < 0.15 mg/kg Ts 25% Fluoranten < 0.15 mg/kg Ts 25% Pyren 0.31 mg/kg Ts 25% Benzo(g,h,i)perylen 0.46 mg/kg Ts 25% Summa övriga PAH 1.30 mg/kg Ts Summa PAH med låg molekylvikt < 0.30 mg/kg Ts Summa PAH med medelhög molekylvikt 0.61 mg/kg Ts Summa PAH med hög molekylvikt 2.0 mg/kg Ts Kemisk kommentar Höjd rapporteringsgräns för PAH på grund av svår matris. Utförande laboratorium/underleverantör: Eurofins Environment Sweden AB (Lidköping), SWEDEN insända provet. Sida 1 av 2

13 AR-15-SL Í%R%^ÂÂbU>tÎ Kopia till: Ann-Christine Lember Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2

14 Eurofins Environment Sweden AB (Lidköping) Box 887 Sjöhagsg. 3 SE Lidköping Tlf: Fax: Sweco Environment AB Johan Rosdahl AR-15-SL Í%R%^ÂÂbU?}Î Kundnummer: SL Analysrapport Uppdragsmärkn Kungsladugård 73:1 Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: PG1501+PG1502 samlingsprov Provtagningsplats: Kungsladugård 73:1 Djup (m) Provtagare Provtagningsdatum 0,3-0,6+0,4-0,7 JNPR Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 92.3 % 5% SS-EN 12880:2000 Bensen < mg/kg Ts 30% LidMiljö.0A Toluen < 0.10 mg/kg Ts 30% LidMiljö.0A Etylbensen < 0.10 mg/kg Ts 30% LidMiljö.0A M/P/O-Xylen < 0.10 mg/kg Ts 30% LidMiljö.0A Summa TEX < 0.20 mg/kg Ts LidMiljö.0A Alifater >C5-C8 < 5.0 mg/kg Ts 30% LidMiljö.0A Alifater >C8-C10 < 3.0 mg/kg Ts 35% LidMiljö.0A Alifater >C10-C12 < 5.0 mg/kg Ts 30% LidMiljö.0A Alifater >C12-C16 < 5.0 mg/kg Ts 30% LidMiljö.0A Alifater >C5-C16 < 20 mg/kg Ts LidMiljö.0A.01.09/15 Alifater >C16-C35 < 10 mg/kg Ts 30% LidMiljö.0A Aromater >C8-C10 < 4.0 mg/kg Ts 30% LidMiljö.0A Aromater >C10-C16 < 0.90 mg/kg Ts 20% LidMiljö.0A Metylkrysener/benzo(antracener < 0.50 mg/kg Ts 25% LidMiljö.0A Metylpyren/fluorantener < 0.50 mg/kg Ts 25% LidMiljö.0A Aromater >C16-C35 < 1.0 mg/kg Ts 25% LidMiljö.0A Oljetyp Ej påvisad * Benso(antracen mg/kg Ts 25% Krysen mg/kg Ts 25% Benso(b,k)fluoranten 0.14 mg/kg Ts 25% Benso(pyren mg/kg Ts 25% Indeno(1,2,3-cd)pyren mg/kg Ts 25% Dibenso(a,h)antracen < mg/kg Ts 25% Summa cancerogena PAH 0.48 mg/kg Ts Naftalen < mg/kg Ts 25% insända provet. Sida 1 av 2

15 AR-15-SL Í%R%^ÂÂbU?}Î Acenaftylen < mg/kg Ts 25% Acenaften < mg/kg Ts 25% Fluoren < mg/kg Ts 25% Fenantren 0.11 mg/kg Ts 25% Antracen < mg/kg Ts 25% Fluoranten 0.18 mg/kg Ts 25% Pyren 0.16 mg/kg Ts 25% Benzo(g,h,i)perylen mg/kg Ts 25% Summa övriga PAH 0.57 mg/kg Ts Summa PAH med låg molekylvikt < 0.30 mg/kg Ts Summa PAH med medelhög molekylvikt 0.47 mg/kg Ts Summa PAH med hög molekylvikt 0.54 mg/kg Ts Arsenik As < 2.0 mg/kg Ts 30% SS / ICP-AES Barium Ba 70 mg/kg Ts 20% SS / ICP-AES Bly Pb 6.2 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 6.7 mg/kg Ts 20% SS / ICP-AES Koppar Cu 13 mg/kg Ts 30% SS / ICP-AES Krom Cr 19 mg/kg Ts 30% SS / ICP-AES Nickel Ni 12 mg/kg Ts 30% SS / ICP-AES Vanadin V 27 mg/kg Ts 35% SS / ICP-AES Zink Zn 47 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Sweden AB (Lidköping), SWEDEN Kopia till: Ann-Christine Lember (annchristine.lember@sweco.se) Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2

16 Eurofins Environment Sweden AB (Lidköping) Box 887 Sjöhagsg. 3 SE Lidköping Tlf: Fax: Sweco Environment AB Johan Rosdahl AR-15-SL Í%R%^ÂÂbU@ÊÎ Kundnummer: SL Analysrapport Uppdragsmärkn Kungsladugård 73:1 Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: PG4503+PG1504 samlingsprov Provtagningsplats: Kungsladugård 73:1 Djup (m) Provtagare Provtagningsdatum 0,5-1,0+0,6-1,0 JNPR Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 87.2 % 5% SS-EN 12880:2000 Bensen < mg/kg Ts 30% LidMiljö.0A Toluen < 0.10 mg/kg Ts 30% LidMiljö.0A Etylbensen < 0.10 mg/kg Ts 30% LidMiljö.0A M/P/O-Xylen < 0.10 mg/kg Ts 30% LidMiljö.0A Summa TEX < 0.20 mg/kg Ts LidMiljö.0A Alifater >C5-C8 < 5.0 mg/kg Ts 30% LidMiljö.0A Alifater >C8-C10 < 3.0 mg/kg Ts 35% LidMiljö.0A Alifater >C10-C12 < 5.0 mg/kg Ts 30% LidMiljö.0A Alifater >C12-C16 < 5.0 mg/kg Ts 30% LidMiljö.0A Alifater >C5-C16 < 20 mg/kg Ts LidMiljö.0A.01.09/15 Alifater >C16-C35 < 10 mg/kg Ts 30% LidMiljö.0A Aromater >C8-C10 < 4.0 mg/kg Ts 30% LidMiljö.0A Aromater >C10-C16 < 0.90 mg/kg Ts 20% LidMiljö.0A Metylkrysener/benzo(antracener < 0.50 mg/kg Ts 25% LidMiljö.0A Metylpyren/fluorantener < 0.50 mg/kg Ts 25% LidMiljö.0A Aromater >C16-C35 < 1.0 mg/kg Ts 25% LidMiljö.0A Oljetyp Ej påvisad * Benso(antracen < mg/kg Ts 25% Krysen < mg/kg Ts 25% Benso(b,k)fluoranten < mg/kg Ts 25% Benso(pyren < mg/kg Ts 25% Indeno(1,2,3-cd)pyren < mg/kg Ts 25% Dibenso(a,h)antracen < mg/kg Ts 25% Summa cancerogena PAH < 0.30 mg/kg Ts Naftalen < mg/kg Ts 25% insända provet. Sida 1 av 2

17 AR-15-SL Acenaftylen < mg/kg Ts 25% Acenaften < mg/kg Ts 25% Fluoren < mg/kg Ts 25% Fenantren < mg/kg Ts 25% Antracen < mg/kg Ts 25% Fluoranten < mg/kg Ts 25% Pyren < mg/kg Ts 25% Benzo(g,h,i)perylen < mg/kg Ts 25% Summa övriga PAH < 0.30 mg/kg Ts Summa PAH med låg molekylvikt < 0.30 mg/kg Ts Summa PAH med medelhög molekylvikt < 0.30 mg/kg Ts Summa PAH med hög molekylvikt < 0.30 mg/kg Ts Arsenik As < 2.1 mg/kg Ts 30% SS / ICP-AES Barium Ba 16 mg/kg Ts 20% SS / ICP-AES Bly Pb 2.4 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 1.6 mg/kg Ts 20% SS / ICP-AES Koppar Cu 4.6 mg/kg Ts 30% SS / ICP-AES Krom Cr 3.8 mg/kg Ts 30% SS / ICP-AES Nickel Ni 2.5 mg/kg Ts 30% SS / ICP-AES Vanadin V 8.6 mg/kg Ts 35% SS / ICP-AES Zink Zn 14 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Sweden AB (Lidköping), SWEDEN Kopia till: Ann-Christine Lember (annchristine.lember@sweco.se) Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2

18 Eurofins Environment Sweden AB (Lidköping) Box 887 Sjöhagsg. 3 SE Lidköping Tlf: Fax: Sweco Environment AB Johan Rosdahl AR-15-SL Í%R%^ÂÂbUA(Î Kundnummer: SL Analysrapport Uppdragsmärkn Kungsladugård 73:1 Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: PG1505 Provtagningsplats: Kungsladugård 73:1 Djup (m) Provtagare Provtagningsdatum 0,7-1,1 JNPR Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 66.2 % 5% SS-EN 12880:2000 Bensen < mg/kg Ts 30% LidMiljö.0A Toluen < 0.10 mg/kg Ts 30% LidMiljö.0A Etylbensen < 0.10 mg/kg Ts 30% LidMiljö.0A M/P/O-Xylen < 0.10 mg/kg Ts 30% LidMiljö.0A Summa TEX < 0.20 mg/kg Ts LidMiljö.0A Alifater >C5-C8 < 5.0 mg/kg Ts 30% LidMiljö.0A Alifater >C8-C10 < 3.0 mg/kg Ts 35% LidMiljö.0A Alifater >C10-C12 < 5.0 mg/kg Ts 30% LidMiljö.0A Alifater >C12-C16 < 5.0 mg/kg Ts 30% LidMiljö.0A Alifater >C5-C16 < 20 mg/kg Ts LidMiljö.0A.01.09/15 Alifater >C16-C35 < 10 mg/kg Ts 30% LidMiljö.0A Aromater >C8-C10 < 4.0 mg/kg Ts 30% LidMiljö.0A Aromater >C10-C16 < 0.90 mg/kg Ts 20% LidMiljö.0A Metylkrysener/benzo(antracener < 0.50 mg/kg Ts 25% LidMiljö.0A Metylpyren/fluorantener < 0.50 mg/kg Ts 25% LidMiljö.0A Aromater >C16-C35 < 1.0 mg/kg Ts 25% LidMiljö.0A Oljetyp Ej påvisad * Benso(antracen < mg/kg Ts 25% Krysen < mg/kg Ts 25% Benso(b,k)fluoranten mg/kg Ts 25% Benso(pyren < mg/kg Ts 25% Indeno(1,2,3-cd)pyren < mg/kg Ts 25% Dibenso(a,h)antracen < mg/kg Ts 25% Summa cancerogena PAH < 0.30 mg/kg Ts Naftalen < mg/kg Ts 25% insända provet. Sida 1 av 2

19 AR-15-SL Í%R%^ÂÂbUA(Î Acenaftylen < mg/kg Ts 25% Acenaften < mg/kg Ts 25% Fluoren < mg/kg Ts 25% Fenantren < mg/kg Ts 25% Antracen < mg/kg Ts 25% Fluoranten mg/kg Ts 25% Pyren mg/kg Ts 25% Benzo(g,h,i)perylen < mg/kg Ts 25% Summa övriga PAH < 0.30 mg/kg Ts Summa PAH med låg molekylvikt < 0.30 mg/kg Ts Summa PAH med medelhög molekylvikt < 0.30 mg/kg Ts Summa PAH med hög molekylvikt < 0.30 mg/kg Ts Arsenik As 3.0 mg/kg Ts 30% SS / ICP-AES Barium Ba 28 mg/kg Ts 20% SS / ICP-AES Bly Pb 300 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 2.3 mg/kg Ts 20% SS / ICP-AES Koppar Cu 17 mg/kg Ts 30% SS / ICP-AES Krom Cr 15 mg/kg Ts 30% SS / ICP-AES Nickel Ni 7.1 mg/kg Ts 30% SS / ICP-AES Vanadin V 26 mg/kg Ts 35% SS / ICP-AES Zink Zn 39 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Sweden AB (Lidköping), SWEDEN Kopia till: Ann-Christine Lember (annchristine.lember@sweco.se) Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2

20 Eurofins Environment Sweden AB (Lidköping) Box 887 Sjöhagsg. 3 SE Lidköping Tlf: Fax: Sweco Environment AB Johan Rosdahl AR-15-SL Í%R%^ÂÂbUB1Î Kundnummer: SL Analysrapport Uppdragsmärkn Kungsladugård 73:1 Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: PG1505 Provtagningsplats: Kungsladugård 73:1 Djup (m) Provtagare Provtagningsdatum 1,1-1,9 JNPR Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 78.6 % 5% SS-EN 12880:2000 Bensen < mg/kg Ts 30% LidMiljö.0A Toluen < 0.10 mg/kg Ts 30% LidMiljö.0A Etylbensen < 0.10 mg/kg Ts 30% LidMiljö.0A M/P/O-Xylen < 0.10 mg/kg Ts 30% LidMiljö.0A Summa TEX < 0.20 mg/kg Ts LidMiljö.0A Alifater >C5-C8 < 5.0 mg/kg Ts 30% LidMiljö.0A Alifater >C8-C10 < 3.0 mg/kg Ts 35% LidMiljö.0A Alifater >C10-C12 < 5.0 mg/kg Ts 30% LidMiljö.0A Alifater >C12-C16 < 5.0 mg/kg Ts 30% LidMiljö.0A Alifater >C5-C16 < 20 mg/kg Ts LidMiljö.0A.01.09/15 Alifater >C16-C35 < 10 mg/kg Ts 30% LidMiljö.0A Aromater >C8-C10 < 4.0 mg/kg Ts 30% LidMiljö.0A Aromater >C10-C16 < 0.90 mg/kg Ts 20% LidMiljö.0A Metylkrysener/benzo(antracener < 0.50 mg/kg Ts 25% LidMiljö.0A Metylpyren/fluorantener < 0.50 mg/kg Ts 25% LidMiljö.0A Aromater >C16-C35 < 1.0 mg/kg Ts 25% LidMiljö.0A Oljetyp Ej påvisad * Benso(antracen < mg/kg Ts 25% Krysen < mg/kg Ts 25% Benso(b,k)fluoranten < mg/kg Ts 25% Benso(pyren < mg/kg Ts 25% Indeno(1,2,3-cd)pyren < mg/kg Ts 25% Dibenso(a,h)antracen < mg/kg Ts 25% Summa cancerogena PAH < 0.30 mg/kg Ts Naftalen < mg/kg Ts 25% insända provet. Sida 1 av 2

21 AR-15-SL Í%R%^ÂÂbUB1Î Acenaftylen < mg/kg Ts 25% Acenaften < mg/kg Ts 25% Fluoren < mg/kg Ts 25% Fenantren < mg/kg Ts 25% Antracen < mg/kg Ts 25% Fluoranten < mg/kg Ts 25% Pyren < mg/kg Ts 25% Benzo(g,h,i)perylen < mg/kg Ts 25% Summa övriga PAH < 0.30 mg/kg Ts Summa PAH med låg molekylvikt < 0.30 mg/kg Ts Summa PAH med medelhög molekylvikt < 0.30 mg/kg Ts Summa PAH med hög molekylvikt < 0.30 mg/kg Ts Arsenik As < 2.3 mg/kg Ts 30% SS / ICP-AES Barium Ba 43 mg/kg Ts 20% SS / ICP-AES Bly Pb 7.8 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 2.1 mg/kg Ts 20% SS / ICP-AES Koppar Cu 1.5 mg/kg Ts 30% SS / ICP-AES Krom Cr 12 mg/kg Ts 30% SS / ICP-AES Nickel Ni 5.4 mg/kg Ts 30% SS / ICP-AES Vanadin V 22 mg/kg Ts 35% SS / ICP-AES Zink Zn 26 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Sweden AB (Lidköping), SWEDEN Kopia till: Ann-Christine Lember (annchristine.lember@sweco.se) Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2

22 Eurofins Environment Sweden AB (Lidköping) Box 887 Sjöhagsg. 3 SE Lidköping Tlf: Fax: Sweco Environment AB Johan Rosdahl AR-15-SL Í%R%^ÂÂbU>tÎ Kundnummer: SL Analysrapport Uppdragsmärkn Kungsladugård 73:1 Provnummer: Provbeskrivning: Matris: Provet ankom: Asfalt Utskriftsdatum: Provmärkning: PG1501 Provtagningsplats: Kungsladugård 73:1 Djup (m) Provtagare Provtagningsdatum 0,03-0,06 JNPR Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 98.7 % 5% SS-EN 12880:2000 Benso(antracen 0.15 mg/kg Ts 25% Krysen 0.31 mg/kg Ts 25% Benso(b,k)fluoranten 0.46 mg/kg Ts 25% Benso(pyren 0.31 mg/kg Ts 25% Indeno(1,2,3-cd)pyren 0.15 mg/kg Ts 25% Dibenso(a,h)antracen 0.15 mg/kg Ts 25% Summa cancerogena PAH 1.5 mg/kg Ts Naftalen < 0.15 mg/kg Ts 25% Acenaftylen < 0.15 mg/kg Ts 25% Acenaften < 0.15 mg/kg Ts 25% Fluoren < 0.15 mg/kg Ts 25% Fenantren < 0.15 mg/kg Ts 25% Antracen < 0.15 mg/kg Ts 25% Fluoranten < 0.15 mg/kg Ts 25% Pyren 0.31 mg/kg Ts 25% Benzo(g,h,i)perylen 0.46 mg/kg Ts 25% Summa övriga PAH 1.30 mg/kg Ts Summa PAH med låg molekylvikt < 0.30 mg/kg Ts Summa PAH med medelhög molekylvikt 0.61 mg/kg Ts Summa PAH med hög molekylvikt 2.0 mg/kg Ts Kemisk kommentar Höjd rapporteringsgräns för PAH på grund av svår matris. Utförande laboratorium/underleverantör: Eurofins Environment Sweden AB (Lidköping), SWEDEN insända provet. Sida 1 av 2

23 AR-15-SL Í%R%^ÂÂbU>tÎ Kopia till: Ann-Christine Lember Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2

31 AR-15-SL Í%R%^ÂÂbUB1Î Acenaftylen < mg/kg Ts 25% Acenaften < mg/kg Ts 25% Fluoren < mg/kg Ts 25% Fenantren < mg/kg Ts 25% Antracen < mg/kg Ts 25% Fluoranten < mg/kg Ts 25% Pyren < mg/kg Ts 25% Benzo(g,h,i)perylen < mg/kg Ts 25% Summa övriga PAH < 0.30 mg/kg Ts Summa PAH med låg molekylvikt < 0.30 mg/kg Ts Summa PAH med medelhög molekylvikt < 0.30 mg/kg Ts Summa PAH med hög molekylvikt < 0.30 mg/kg Ts Arsenik As < 2.3 mg/kg Ts 30% SS / ICP-AES Barium Ba 43 mg/kg Ts 20% SS / ICP-AES Bly Pb 7.8 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 2.1 mg/kg Ts 20% SS / ICP-AES Koppar Cu 1.5 mg/kg Ts 30% SS / ICP-AES Krom Cr 12 mg/kg Ts 30% SS / ICP-AES Nickel Ni 5.4 mg/kg Ts 30% SS / ICP-AES Vanadin V 22 mg/kg Ts 35% SS / ICP-AES Zink Zn 26 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Sweden AB (Lidköping), SWEDEN Kopia till: Ann-Christine Lember (annchristine.lember@sweco.se) Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2
