1 RAPPORT HEMSÖ FASTIGHETS AB Sandbyhov 30, Nrk UPPDRAGSNUMMER ÖVERSIKTLIG MILJÖTEKNISK MARKUNDERSÖKNING PÅ FASTIGHETEN SANDBYHOV2 30 I NORRKÖPINGS KOMMUN ORIGINAL NYKÖPING/NORRKÖPING Sweco Environment AB UPPRÄTTAD AV ANNA MUNKTELL FLAURP GRANSKAD AV INGRID FRANZÉN repo001.docx

2

3 Innehållsförteckning 1 Inledning Bakgrund och syfte Organisation 2 2 Områdesbeskrivning Lokalisering Geologi 4 3 Genomförande Planering Provtagningen Analyser 5 4 Riktvärden 5 5 Resultat Fältobservationer Analysresultat Metaller Organiska ämnen Föroreningsbilden utifrån fältobservationer och analysresultat 7 6 Förenklad riskbedömning 8 7 Rekommendationer och slutsatser 9 8 Lagkrav 9 9 Referenser 9 Bilagor Bilaga 1. Karta med provpunkter Bilaga 2. Fältanteckningar Bilaga 3. Sammanställning av analysresultat för metaller Bilaga 4. Analysprotokoll 1(9) repo001.docx RAPPORT ORIGINAL SANDBYHOV 30, NRK FA \\senrkfs001\projekt\2170\ \000\10_text\m\miljöteknisk markundersökning\rapport\rapport sandbyhov ifra_seflar.docx

4 1 Inledning 1.1 Bakgrund och syfte I maj 2015 vann en ny detaljplan för fastigheten Sanbyhov 30 (norr i Norrköping laga kraft. Syftet med detaljplanen är att möjliggöra en utökad byggrätt för bland annat bostäder. Hemsö fastighets AB äger en del av marken inom det nya detaljplaneområdet och har uppdragit åt Sweco att genomföra en geoteknisk utredning samt en översiktlig miljöteknisk markundersökning. Syftet med den miljötekniska markundersökningen är att översiktligt undersöka om marken innehåller föroreningar som kan medföra att åtgärder behöver vidtas för att området ska kunna bebyggas med bostäder utan att risker föreligger för människors hälsa och miljön. 1.2 Organisation Uppdragsledare: Handläggare miljöteknik: Kvalitetsgranskare: Fältpersonal miljöprovtagare Lars Malmros, Sweco Civil AB Anna Munktell Flarup, Sweco Environment AB Ingrid Franzén, Sweco Environment AB, Sweco Environment AB 2 Områdesbeskrivning 2.1 Lokalisering Sandbyhovsområdet är beläget i nord östra Norrköping. Områdets lokalisering visas översiktligt i figur 1. Undersökningsområdets ungefärliga läge är markerat med en vit ellips. Resecentrum och Motala ström är utmärkta för att underlätta lokaliseringen. Undersökningsområdet visas i detalj i figur 2. De benämningar som finns markerade i figuren används vidare i rapporten. Inom området finns en större byggnad som bland annat innehåller en tandläkarmottagning och en vårdcentral, mindre parkområden samt en byggnad som i alla fall tidigare fungerat som äldreboende (Apelgården). 2(9) repo001.docx RAPPORT ORIGINAL SANDBYHOV 30, NRK FA \\senrkfs001\projekt\2170\ \000\10_text\m\miljöteknisk markundersökning\rapport\rapport sandbyhov ifra_seflar.docx

5 Figur 1. Undersökningsområdets ungefärliga läge markerat med vit ellips förhållande till resecentrum och Motala ström, Norrköpings kommun Lantmäteriet Figur 2. Undersökningsområdet i detalj. De olika benämningarna som syns på kartan används vidare i rapporten. Norrköpings kommun Lantmäteriet 3(9) repo001.docx RAPPORT ORIGINAL SANDBYHOV 30, NRK FA \\senrkfs001\projekt\2170\ \000\10_text\m\miljöteknisk markundersökning\rapport\rapport sandbyhov ifra_seflar.docx

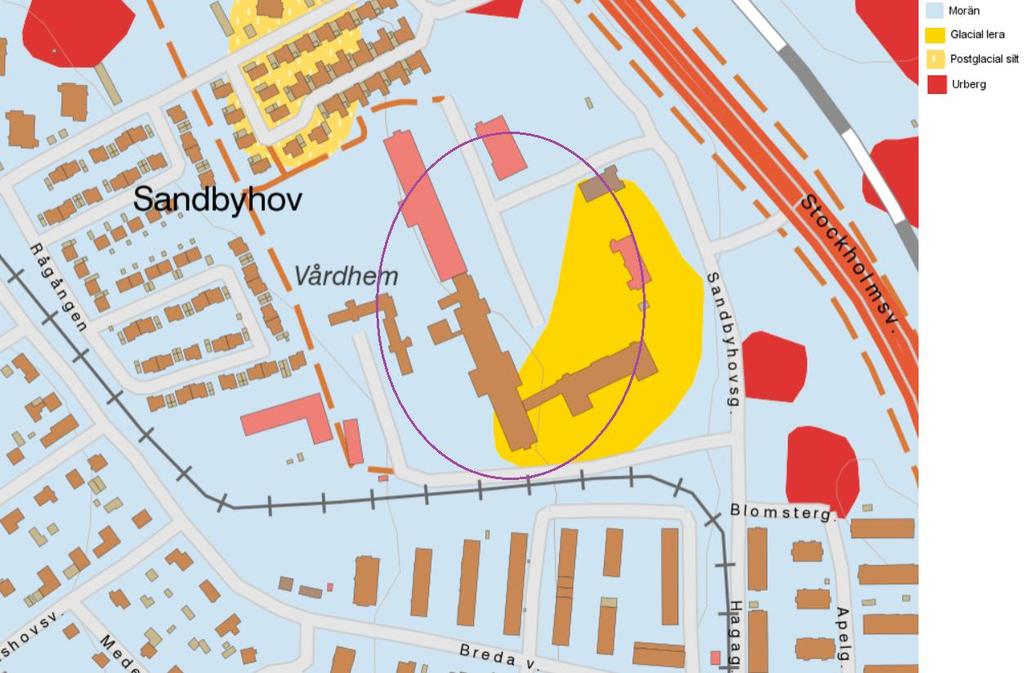

6 2.2 Geologi I figur 3 visas ett urklipp ur Sveriges geologiska undersöknings (SGUs) jordartskarta över området. Undersökningsområdets ungefärliga läge är markerat med en lila ellips. Figur 3. Urklipp ur SGUs jordartskarta över området. Undersökningsområdets ungefärliga läge är markerat med en lila ellips. Sveriges geologiska undersökning Av figur 3 framgår att den dominerande jordarten inom undersökningsområdet är morän, i områdets östra delar finns glacial lera. 3 Genomförande 3.1 Planering Inför provtagningen togs en provtagningsplan fram (Sweco Provtagningsplanen utgick från borrplan för geotekniska markundersökningar från området (Sweco 2017 b) och provpunkterna lokalisering samordnades med provpunkterna för de geotekniska undersökningarna. Vid planeringen av provtagningen framkom inte någon information om att det har funnits särskilt förorenande verksamheter, misstänkta punktföroreningar eller liknande. Det är inte ännu bestämt hur området ska disponeras med avseende på bostäder, parkmark och liknande. Därför placerades 20 provpunkter jämt över området. Syftet med vald provtagningsmetodik var att få en översiktlig bild av föroreningssituationen i området. 4(9) repo001.docx RAPPORT ORIGINAL SANDBYHOV 30, NRK FA \\senrkfs001\projekt\2170\ \000\10_text\m\miljöteknisk markundersökning\rapport\rapport sandbyhov ifra_seflar.docx

7 3.2 Provtagningen Provpunkterna hade inför undersökningen satts ut med hjälp av GPS. Totalt undersöktes 23 provpunkter med en spridning runt Apelgården, parkeringen, förskolan, vårdcentralen och folktandvården (se figur 2). Ursprungligen planerades 20 punkter. Då fältarbetena fungerade okomplicerat fanns tid för ytterligare 3 punkter. Det ungefärliga läget för samtliga provpunkter visas i karta i bilaga 1. Provpunkternas lokalisering varierar mellan 0,5-1 meter från de punkter som markerats i kartan beroende av anpassningar i fält. Provtagning genomfördes som störd provtagning med skruvborr monterad på borrbandvagn. Marken undersöktes ner till det maximala djupet av tre meter. I de punkter där det fanns fyllning undersöktes marken ner till 0,5 meter i naturlig jord. Prover togs som samlingsprov för varje halvmeter i djupled med en anpassning efter jordartsskifte. Naturlig jord och fyllnadsmaterial blandades inte. Borrkärnans ytskikt rensades och proverna togs ut med hjälp en kniv. Fyllnadsmaterial och naturlig jord blandades aldrig. Jordarter, jordlagerföljden, utbredning av fyllnadsmaterial, lukt- och synintryck samt eventuellt påträffande av grundvatten noterades ner vid samtliga provpunkter. Av totalt 53 prov skickades 40 prov in för analys. Proverna valdes ut efter observationer i fält. 3.3 Analyser Samtliga prov som sändes till laboratorium analyserades med avseende på metaller inklusive kvicksilver, BTEX (bensen, toulen, etylbensen och xylen), alifater, aromater och polycykliska aromatiska kolväten (PAHer). 4 Riktvärden Som stöd vid bedömningen av föroreningsgrad och risker för människors hälsa och miljön har Naturvårdsverkets generella riktvärden för förorenad jord använts (NV 2009, rev 2016). Naturvårdsverkets generella riktvärden finns för känslig markanvändning (KM) och mindre känslig markanvändning (MKM). Vid en föroreningsnivå som underskrider KM bedöms marken kunna användas för till exempel bostäder och skolor. Vid en föroreningsnivå som överskrider KM men underskrider MKM begränsas markanvändningen till exempelvis industrier, vägar och kontor. Undersökningsområdet är avsett att nyttjas för bostadsändamål. Därmed är markanvändningen att betrakta som känslig och riktvärden för känslig markanvändning (KM) ska användas som jämförelse. 5 Resultat 5.1 Fältobservationer Detaljerade fältanteckningarna finns sammanställda i bilaga 2. 5(9) repo001.docx RAPPORT ORIGINAL SANDBYHOV 30, NRK FA \\senrkfs001\projekt\2170\ \000\10_text\m\miljöteknisk markundersökning\rapport\rapport sandbyhov ifra_seflar.docx

8 Majoriteten av de undersökta punkterna (15 av 23 punkter) utgjordes av naturlig jord som består av sand och grus. Observationer i fält överensstämmer tämligen väl med SGUs jordartskarta. Fyllnadsmaterial påträffades i totalt 8 av 23 provpunkter och förekom således endast i begränsad omfattning. Fyllningen har i de fall den påträffats utgjorts av sand blandat med sten/grus/silt och har över lag sett rent ut. Punkterna 17S15 och 17S76 utskiljer sig genom att fyllningen innehåller rester av tegel. Den punkt som framför allt skiljer sig från övriga är 17S65. Här påträffades svarta partier som doftande fränt ner till 2,5 meter under markytan. Denna punkt ligger strax öster om den byggnad som idag bland annat rymmer en tandläkarmottagning (se figur 2). I tabell 1 visas fältanteckningarna för punkten 17S65. Tabell 1. Fältanteckningar från punkten 17S65. Punkt Nivå (m u my) Jordart Lab Anmärkning 17S65 0-0,5 F:stgrSa x Omvandlat organiskt material 17S65 0,5-1 F:stgrSa Tegelrester 17S65 1-1,5 F:stgrSa x Svarta fläckar luktar fränt (inte som asfalt mer unket) 17S65 1,5-2 F:grSa x Svarta fläckar luktar fränt 17S65 2-2,5 F:sa x Svarta fläckar luktar fränt 17S65 2,5-3 Sa x 5.2 Analysresultat Samtliga analysprotokoll redovisas i bilaga Metaller Inga av de analyserade proverna uppvisade metallhalter över Naturvårdsverkets generella riktvärden för KM eller MKM. En sammanställning av analysresultaten jämfört med Naturvårdsverkets riktvärden visas i bilaga Organiska ämnen I tabell 2 visas en sammanställning av analysresultaten för organiska ämnen i de provpunkter som uppvisade förhöjda halter jämfört med tillämpade riktvärden. Analyserade halter som överskrider Naturvårdsverkets generella riktvärden för KM är markerade med gult och analyserade halter som överskrider det generella riktvärdet för MKM är markerat med orange. En sammanställning av analysresultaten i samtliga punkter visas i bilaga 3 6(9) repo001.docx RAPPORT ORIGINAL SANDBYHOV 30, NRK FA \\senrkfs001\projekt\2170\ \000\10_text\m\miljöteknisk markundersökning\rapport\rapport sandbyhov ifra_seflar.docx

9 Tabell 2. En sammanställning av ett urval av resultaten för organiska ämnen jämfört med Naturvårdsverkets generella riktvärden. Halter anges i mg/kg TS. Provpunkt 17S13 17S68 17S65 17S65 17S65 17S65 0-0,5 0,25-0-0,5 1-1,5 1, ,5 Djup (m u my) 0,75 Generella Riktvärden Ämne Jordart Naturlig Naturlig Fyll Fyll Fyll Naturlig MKM KM PAH-L <0,045 0,25 0,066 0,062 3,2 0, PAH-M 1,3 3,5 1,1 0, , ,5 PAH-H 2 2,4 1,5 0, , Alifater >C5-C8 <5 <5 <5 <5 <5 < Alifater >C8-C10 <3 <3 <3 <3 <3 < Alifater >C10-C12 <5 <5 <5 <5 <5 < Alifater >C12-C16 <5 <5 <5 <5 <5 < Alifater >C16-C35 <10 <10 <10 < < Aromater >C8-C10 <4 <4 <4 <4 <4 < Aromater >C10-C16 <0,9 <0,9 <0,9 <0,9 23 <0, Aromater >C16-C35 0,85 <0,5 <0,5 <0,5 18 <0, Bensen <0,0035 <0,0035 <0,0035 <0,0035 <0,0035 <0,0035 0,04 0,012 Toluen <0,1 <0,1 <0,1 <0,1 <0,1 <0, Etylbensen <0,1 <0,1 <0,1 <0,1 <0,1 <0, Xylen Av tabellen framgår att punkten 17S65 utmärker sig avseende föroreningsbild. Av tabellen framgår att det översta lagret, 0-0,5 meter under markytan, uppvisar något förhöjda halter av PAH-H jämfört med det generella riktvärdet för KM. Prov från nivån 0,5-1 meter under markytan sändes inte in för analys. Provet från nivån 1-1,5 meter under markytan visar inga förhöjda halter jämfört med riktvärdena. Det mest förorenade jordprovet i denna punkt påträffas 1,5 2 meter under markytan. Här förekommer PAH-L, tyngre alifater samt tyngre aromater i halter över Naturvårdsverkets generella riktvärden för KM. Analyserade halter av PAH-M, PAH-H samt medeltunga aromater överskrider även det generella riktvärdet för MKM. I den naturliga jorden som underlagrar fyllningen (nivån 2-2,5 meter under markytan) förekommer inga ämnen i halter över de generella riktvärdena för KM eller MKM. Punkten 17S13 uppvisar förhöjda halter av PAH-H i nivån 0-0,5 meter under markytan. Punken 17S68 uppvisar förhöjda halter av PAH-M och PAH-H i nivån 0,25-0,75 meter under markytan Föroreningsbilden utifrån fältobservationer och analysresultat Punkten 17S65 utmärker sig både vad gäller fältobservationer, fyllnadsdjup och analysresultat. Enligt fältanteckningarna utgörs jorden av fyllning ner till 2,5 meter under markytan till skillnad från övriga punkter med fyllning där fyllnadsdjupet generellt är 0,5 meter. Fyllningen i 17S65 innehåller tegelrester och svarta fläckar samt luktar fränt. Analysresultat en visar också på föroreningshalter över de generella riktvärdena för KM 7(9) repo001.docx RAPPORT ORIGINAL SANDBYHOV 30, NRK FA \\senrkfs001\projekt\2170\ \000\10_text\m\miljöteknisk markundersökning\rapport\rapport sandbyhov ifra_seflar.docx

10 8(9) och MKM. Vid jämförelse med fältanteckningarna framkommer att föroreningarna tycks vara begränsade till fyllningen. Nivån 2,5-3 meter under markytan bedöms utgöras av naturlig sand och här förekommer inga ämnen över tillämpade riktvärden. Punkten 17S65 ligger nära öster om det hus som idag bland annat rymmer en tandläkarmottagning (se figur 2). Punkten 17S68 i nivån 0,25-0,75 meter under markytan, uppvisar också föroreningar i halter över det generella riktvärdet för KM. Här visar fältanteckningar att jorden är naturlig siltig sand med inbladning av organiskt material och borrstop mot berg på nivån 0,75 meter under markytan. Inga noteringar om avvikande färg eller lukt. Denna punkt ligger direkt öster om det hus som idag bland annat rymmer en tandläkarmottagning (se figur 2). Punkten 17S13 som uppvisar förhöjda halter PAH-H i det översta lagret ligger på en gräsmatta. Här anger fältanteckningarna naturlig grusig stenig sand med inblandning av organiskt material. 6 Förenklad riskbedömning Utifrån genomförd översiktlig miljöteknisk markundersökning bedöms området generellt ha låga föroreningshalter. Särskilt med avseende på metaller som genomgående detekterats i halter under det generella riktvärdet för KM. Föroreningar i form av PAHer, aromater och alifater har endast påträffats i tre av 23 undersökta punkter. I punkten 17S13, nivån 0-0,5 meter under markytan påträffades PAH-H i halter över det generella riktvärdet för KM. Föroreningen påträffades i jord som enligt fältanteckningarna bedömts vara naturlig och inga prov togs därför under nivån 0-0,5 meter. Vid KM är intag av växter styrande för nivån på det generella riktvärdet för PAH-H (Naturvårdsverket 2009). Vid beräkning av det generella riktvärdet har antagits att det genomsnittliga dagliga intaget av växter från ett område är 0,25 kilo per dag för barn och 0,4 kilo per dag för vuxna. Det är inte klarlagt exakt hur området ska bebyggas, men det går inte att utesluta att viss odling av växter kan komma att förekomma. Det bedöms däremot inte sannolikt att någon kommer upp i det intag som använts vid beräkning av det generella riktvärdet. Punkten 17S68 uppvisar förhöjda halter av PAH-M och PAH-H i nivån 0,25-0,75 meter under markytan. Den förorenade jorden bedöms vara av begränsad omfattning med anledning av borrstop mot berg vid 0,75 meter under markytan. Vid KM är inträngning av ånga i byggnader styrande för det generella riktvärdet för PAH-M (Naturvårdsverket 2009). Det är inte klarlagt exakt hur området ska bebyggas, men om byggnader ska placeras ovan denne förorening kan inträngning av ånga utgöra en risk för människors hälsa. Den mest förorenade punkten är 17S65 där samtliga PAHer, alifater >C16-C35, aromater >C10-C16 och aromater överskrider tillämpade riktvärden. För PAH-L är skydd av markmiljön styrande för nivån på det generella riktvärdet för KM. För alifater >C16-C35 repo001.docx RAPPORT ORIGINAL SANDBYHOV 30, NRK FA \\senrkfs001\projekt\2170\ \000\10_text\m\miljöteknisk markundersökning\rapport\rapport sandbyhov ifra_seflar.docx

11 samt aromater >C10-C16 är skydd av markmiljön styrande och för aromater >C16-C35 är skydd av markmiljön samt skydd av grundvatten styrande. Vad som styr övriga föroreningar har beskrivits i styckena direkt ovan. Skydd av grundvatten bedöms inte vara relevant inom detta område då grundvattnet inte är avsett att användas för dricksvattenförsörjning. Enligt SGUs karta över grundvattenmagasin finns heller inget grundvattenmagasin av betydelse inom området. Skydd av markmiljön bedöms vara av betydelse inom detta område. 7 Rekommendationer och slutsatser Utifrån ovan förda resonemang görs bedömningen att det inom undersökningsområdet finns föroreningar som skulle kunna innebära en risk för människors hälsa och miljön. Föroreningarna förekommer sannolikt i begränsad omfattning men är inte avgränsade i plan, och i vissa fall inte heller i djup. Därför föreslås en fördjupad provtagning kring de punkter som konstaterats vara förorenade. Syftet med den fördjupade provtagningen föreslås då vara att avgränsa föroreningarna samt att ge underlag för ytterligare riskbedömning och förslag på eventuella åtgärder. Innan en sådan provtagning genomförs bör områdets framtida utformning vara klargjord eftersom detta kan styra såväl behovet och utformningen av provtagningen. 8 Lagkrav Enligt 10 kapitlet 11 miljöbalken (1998:808) ska den som äger eller brukar en fastighet genast underrätta tillsynsmyndigheten om att det upptäckts en förorening på fastigheten och föroreningen kan medföra skada eller olägenhet för människors hälsa eller miljön. Med anledning av denna bestämmelse ska följaktligen Hemsö fastighets AB underrätta tillsynsmyndigheten om upptäckt förorening. Tillsynsmyndigheten är i detta fall Byggnadsoch miljöskyddsnämnden i Norrköpings kommun. Blankett för underrättelse finns på Norrköpings kommuns webbplats. 9 Referenser Naturvårdsverket Riktvärden för förorenad mark, modellbeskrivning och vägledning. Naturvårdsverkets rapport Sweco 2017 a. Provtagningsplan för överstiglig miljöteknisk markundersökning för fastigheten Sandbyhov (norr, Norrköpings kommun Sweco 2017 b. Borrprogram för geoteknisk undersökning, Sandbyhov 30, Uppdragsnummer , (9) repo001.docx RAPPORT ORIGINAL SANDBYHOV 30, NRK FA \\senrkfs001\projekt\2170\ \000\10_text\m\miljöteknisk markundersökning\rapport\rapport sandbyhov ifra_seflar.docx

12 i 17S79 17S76 17S74 17S72 17S68 17S67 17S65 17S58 FOLKTANDVÅRDEN 17S60 17S48 17S50 PARKERINGEN 17S40 17S36 VÅRDCENTRALEN APELGÅRDEN 17S23 17S13 17S07 Document Path: \\senrkfs001\projekt\2170\ \000\10_text\m\miljöteknisk markundersökning\gis\sandbyhov30.mxd TECKENFÖRKLARING Provpunkter m 17S24 17S17 FÖRSKOLA 17S04 17S33 17S34 17S15 Lantmäteriet, Geodatasamverkan BILAGA 1 Sandbyhov:30 Datum: Skala (A4): 1:1 246

13 BILAGA 2. FÄLTPROTOKOLL Sandbyhov 30 Datum Provtagningsprotokoll Punkt Nivå Jordart Provdjup Lab Anmärkning 17S74 0-0,5 FstgrsiSa x Asfaltsrester, 20 cm organiskt 17S74 1-1,4 NagrsiSa x 17S77 0-0,4 FgrSa x 0,5-1 m föll av skruv. Organiskt material 1-1,3 m Organiskt material 17S77 0,4-1 NagrsiSa x 17S76 0-0,4 FgrSa x 17S76 0,4-1 NagrsiSa x 17S72 0-0,5 NagrSa x 17S72 0,5-1 NagrsiSa Tegelrester, organiskt material Bergkross 0,9 Organiskt material 0-0,2 Bergkross 17S68 0-0,25 NasiSa Organiskt material 17S68 0, NasiSa x Organiskt, stopp mot berg 17S60 0-0,5 FsiSa x Fyllsand? 17S60 0,5-1 NaSa x 17S13 0-0,5 NagrstSa x 17S07 0-0,5 NastgrsiSa x Organiskt material Organiskt material 17S07 0,5-0,85 NastgrsiSa Stopp mot berg eller sten. 17S04 0-0,5 NagrsiSa x Organiskt material 0-0,3 17S04 0,5-1 NagrsiSa 17S15 0-0,5 FgrstSa x 17S15 0,5-0,95 FgrstSa x Tegel Tegel 17S ,30 NagrstSa x Stopp mot berg eller sten. 17S17 0-0,5 Fstgr x 17S17 0,5-1 Fstgr 17S17 1-1,5 Fstgr x 17S17 1,5-2 NasaLe x krossmaterial krossmaterial Fyll 1-1,3 Inslag av stenar. Grundvatten påträffat vid 1,75 17S24 0-0,5 Na(humus) 17S24 0,5-1 NasaLe x 17S34 0-0,5 NagrstSa x Torrskorpalera 0,80 m Organiskt material 17S34 0,5-1 NagrstSa x 17S23 0-0,5 NagrstSa x 17S23 0,5-1 NagrstSa 17S36 0-0,5 Na (humus) x Organiskt material 0,5-0,7 NagrstSa Humusjord Fältanteckningar - Öattra Saltängen 2014

14 BILAGA 3. Analysresultat för metaller jämfört med naturvårdsverkets generella riktvärden för MKM (mg/kg TS) , KM (mg/kg TS) , , mg/kg TS Arsenik Barium Bly Kadmium Krom Kobolt Koppar Kvicksilver Nickel Vanadin Zink Provpunkt /djup (m u my) 17S17 / 1,5-2 3,1 39 2,7 <0,2 9,1 3,1 8,1 <0,01 6, S15 / 0-0,5 2, <0, ,026 6, S15 / 0,5-0,95 2, <0,2 10 3,4 14 0,014 6, S15 / 0,95-1,30 3,1 23 4,6 <0,2 7,9 2,9 11 <0, S04 / 0-0,5 3, , ,4 18 0,19 6, S07 / 0-0,5 3, <0,2 11 3,5 18 0,04 6, S13 / 0-0,5 2, <0,2 9, ,067 4, S74 / 0-0,5 <1,9 35 6,5 <0, ,019 7, S36 / 0,5-1 < <0,2 9,1 2,8 12 0,039 6, S36 / 0-0,5 2, , ,4 21 0,085 6, S23 / 0-0,5 2, <0,2 11 3,4 15 0,043 7, S34 / 0,5-1 2, <0,2 14 3,8 19 0,15 8, S34 / 0-0,5 3, , ,6 27 0,15 8, S24 / 0,5-1 <2,1 33 4,5 <0,2 11 3,1 5,7 0,013 5, S17 / 0-0,5 <1,9 85 3,9 <0,2 3,6 2,5 13 <0,01 2,3 9, S17 / 1-1,5 <2 96 6,1 <0,2 7,1 3,3 11 <0,01 4, S60 / 0-0,5 <2 22 5,4 <0,2 9,5 2,9 9,1 0,013 6, S60 / 0,5-1 <2 23 7,4 <0,2 8,1 2,4 8,3 0,011 5, S68 / 0, , <0, ,071 6, S72 / 0-0,5 2,1 37 8,6 <0,2 11 2,9 13 0,023 6, S76 / 0,4-1 2, <0,2 13 3,6 14 0,035 8, S76 / 0-0,4 < <0,2 16 4,1 16 0,031 9, S77 / 0-0,4 2, <0,2 11 3,6 18 0,089 7, S77 / 0,4-1 <2 26 4,9 <0,2 10 2,9 6,8 0,01 6, S40 / 0-0,5 2, <0,2 13 3,6 19 0,052 8, S40 / 0,5-1 <1,9 19 4,3 <0,2 8,9 2,9 9,3 <0,01 6,7 9, S50 / 0-0,5 3, , ,9 15 0,035 9, S65 / 0-0,5 2, <0,2 12 3,4 25 0,083 8, S65 / 1-1,5 2, <0,2 14 3,8 16 0,059 9, S65 / 1,5-2 2,4 37 7,5 <0, ,8 0,021 7, S65 / 2-2, ,8 <0, , S65 / 2,5-3 1,9 19 4,4 <0,2 12 3,6 12 <0,01 7, S79 / 0-0,5 <2 25 8,5 <0,2 10 3,1 10 0,027 6, S79 / 0,5-1 2, <0,2 13 3,8 16 0,12 8, S67 / 0-0,5 3, <0,2 13 5,5 19 0,043 8, S58 / 0-0,5 4, <0,2 28 7,6 20 0, S58 / 1-1,4 <2 28 7,9 <0,2 8 2,5 8,5 0, S48 / 0-0,5 2, <0, ,089 9, S33 / 0,5-1 2, <0,2 15 3,4 23 0, S74 / 1-1,4 2, <0,2 14 3,2 18 0,055 7,

15 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Sweco Environment AB Box MALMÖ AR-17-SL Í%R%^Â!:#WOÎ Kundnummer: SL Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: 17S04 0-0,5 Analysrapport Djup (m) Provtagare Provtagningsdatum 0-0, Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 81.3 % 5% SS-EN 12880:2000 Bensen < mg/kg Ts 30% EPA 5021 Toluen < 0.10 mg/kg Ts 30% EPA 5021 Etylbensen < 0.10 mg/kg Ts 30% EPA 5021 M/P/O-Xylen < 0.10 mg/kg Ts 30% EPA 5021 Summa TEX < 0.20 mg/kg Ts 30% EPA 5021 Alifater >C5-C8 < 5.0 mg/kg Ts 35% SPI 2011 Alifater >C8-C10 < 3.0 mg/kg Ts 35% SPI 2011 Alifater >C10-C12 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C12-C16 < 5.0 mg/kg Ts 30% SPI 2011 Summa Alifater >C5-C16 < 9.0 mg/kg Ts Alifater >C16-C35 < 10 mg/kg Ts 30% SPI 2011 Aromater >C8-C10 < 4.0 mg/kg Ts 30% SPI 2011 Aromater >C10-C16 < 0.90 mg/kg Ts 20% SPI 2011 Metylkrysener/benzo(antracener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Metylpyren/fluorantener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Aromater >C16-C35 < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Oljetyp < C10 Oljetyp > C10 * * Benso(antracen mg/kg Ts 25% ISO 18287:2008 mod Krysen 0.11 mg/kg Ts 25% ISO 18287:2008 mod Benso(b,k)fluoranten 0.24 mg/kg Ts 25% ISO 18287:2008 mod Benzo(pyren 0.11 mg/kg Ts 25% ISO 18287:2008 mod Indeno(1,2,3-cd)pyren mg/kg Ts 25% ISO 18287:2008 mod Dibenso(a,h)antracen < mg/kg Ts 30% ISO 18287:2008 mod Naftalen < mg/kg Ts 25% ISO 18287:2008 mod Acenaftylen < mg/kg Ts 40% ISO 18287:2008 mod insända provet. Sida 1 av 2

16 AR-17-SL Í%R%^Â!:#WOÎ Acenaften < mg/kg Ts 25% ISO 18287:2008 mod Fluoren < mg/kg Ts 30% ISO 18287:2008 mod Fenantren mg/kg Ts 25% ISO 18287:2008 mod Antracen < mg/kg Ts 25% ISO 18287:2008 mod Fluoranten 0.19 mg/kg Ts 25% ISO 18287:2008 mod Pyren 0.17 mg/kg Ts 25% ISO 18287:2008 mod Benzo(g,h,i)perylen mg/kg Ts 25% ISO 18287:2008 mod Summa PAH med låg molekylvikt < mg/kg Ts Summa PAH med medelhög molekylvikt 0.44 mg/kg Ts Summa PAH med hög molekylvikt 0.74 mg/kg Ts Summa cancerogena PAH 0.65 mg/kg Ts Summa övriga PAH 0.57 mg/kg Ts Summa totala PAH mg/kg Ts Arsenik As 3.2 mg/kg Ts 30% SS / ICP-AES Barium Ba 49 mg/kg Ts 20% SS / ICP-AES Bly Pb 32 mg/kg Ts 30% SS / ICP-AES Kadmium Cd 0.22 mg/kg Ts 30% SS / ICP-AES Kobolt Co 3.4 mg/kg Ts 30% SS / ICP-AES Koppar Cu 18 mg/kg Ts 30% SS / ICP-AES Krom Cr 12 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg 0.19 mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 6.9 mg/kg Ts 30% SS / ICP-AES Vanadin V 19 mg/kg Ts 35% SS / ICP-AES Zink Zn 63 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Anna Munktell Flarup (anna.munktellflarup@sweco.se) Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2

17 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Sweco Environment AB Box MALMÖ AR-17-SL Í%R%^Â!:#XXÎ Kundnummer: SL Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: 17S07 0-0,5 Analysrapport Djup (m) Provtagare Provtagningsdatum 0-0, Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 89.6 % 5% SS-EN 12880:2000 Bensen < mg/kg Ts 30% EPA 5021 Toluen < 0.10 mg/kg Ts 30% EPA 5021 Etylbensen < 0.10 mg/kg Ts 30% EPA 5021 M/P/O-Xylen < 0.10 mg/kg Ts 30% EPA 5021 Summa TEX < 0.20 mg/kg Ts 30% EPA 5021 Alifater >C5-C8 < 5.0 mg/kg Ts 35% SPI 2011 Alifater >C8-C10 < 3.0 mg/kg Ts 35% SPI 2011 Alifater >C10-C12 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C12-C16 < 5.0 mg/kg Ts 30% SPI 2011 Summa Alifater >C5-C16 < 9.0 mg/kg Ts Alifater >C16-C35 < 10 mg/kg Ts 30% SPI 2011 Aromater >C8-C10 < 4.0 mg/kg Ts 30% SPI 2011 Aromater >C10-C16 < 0.90 mg/kg Ts 20% SPI 2011 Metylkrysener/benzo(antracener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Metylpyren/fluorantener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Aromater >C16-C35 < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Oljetyp < C10 Oljetyp > C10 * * Benso(antracen 0.17 mg/kg Ts 25% ISO 18287:2008 mod Krysen 0.13 mg/kg Ts 25% ISO 18287:2008 mod Benso(b,k)fluoranten 0.27 mg/kg Ts 25% ISO 18287:2008 mod Benzo(pyren 0.14 mg/kg Ts 25% ISO 18287:2008 mod Indeno(1,2,3-cd)pyren 0.10 mg/kg Ts 25% ISO 18287:2008 mod Dibenso(a,h)antracen < mg/kg Ts 30% ISO 18287:2008 mod Naftalen < mg/kg Ts 25% ISO 18287:2008 mod Acenaftylen < mg/kg Ts 40% ISO 18287:2008 mod insända provet. Sida 1 av 2

18 AR-17-SL Í%R%^Â!:#XXÎ Acenaften < mg/kg Ts 25% ISO 18287:2008 mod Fluoren < mg/kg Ts 30% ISO 18287:2008 mod Fenantren 0.12 mg/kg Ts 25% ISO 18287:2008 mod Antracen < mg/kg Ts 25% ISO 18287:2008 mod Fluoranten 0.35 mg/kg Ts 25% ISO 18287:2008 mod Pyren 0.32 mg/kg Ts 25% ISO 18287:2008 mod Benzo(g,h,i)perylen mg/kg Ts 25% ISO 18287:2008 mod Summa PAH med låg molekylvikt < mg/kg Ts Summa PAH med medelhög molekylvikt 0.82 mg/kg Ts Summa PAH med hög molekylvikt 0.92 mg/kg Ts Summa cancerogena PAH 0.83 mg/kg Ts Summa övriga PAH 0.96 mg/kg Ts Summa totala PAH mg/kg Ts Arsenik As 3.3 mg/kg Ts 30% SS / ICP-AES Barium Ba 39 mg/kg Ts 20% SS / ICP-AES Bly Pb 27 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 3.5 mg/kg Ts 30% SS / ICP-AES Koppar Cu 18 mg/kg Ts 30% SS / ICP-AES Krom Cr 11 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 6.5 mg/kg Ts 30% SS / ICP-AES Vanadin V 16 mg/kg Ts 35% SS / ICP-AES Zink Zn 52 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Anna Munktell Flarup (anna.munktellflarup@sweco.se) Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2

19 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Sweco Environment AB Box MALMÖ AR-17-SL Í%R%^Â!:#YaÎ Kundnummer: SL Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: 17S13 0-0,5 Analysrapport Djup (m) Provtagare Provtagningsdatum 0-0, Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 86.9 % 5% SS-EN 12880:2000 Bensen < mg/kg Ts 30% EPA 5021 Toluen < 0.10 mg/kg Ts 30% EPA 5021 Etylbensen < 0.10 mg/kg Ts 30% EPA 5021 M/P/O-Xylen < 0.10 mg/kg Ts 30% EPA 5021 Summa TEX < 0.20 mg/kg Ts 30% EPA 5021 Alifater >C5-C8 < 5.0 mg/kg Ts 35% SPI 2011 Alifater >C8-C10 < 3.0 mg/kg Ts 35% SPI 2011 Alifater >C10-C12 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C12-C16 < 5.0 mg/kg Ts 30% SPI 2011 Summa Alifater >C5-C16 < 9.0 mg/kg Ts Alifater >C16-C35 < 10 mg/kg Ts 30% SPI 2011 Aromater >C8-C10 < 4.0 mg/kg Ts 30% SPI 2011 Aromater >C10-C16 < 0.90 mg/kg Ts 20% SPI 2011 Metylkrysener/benzo(antracener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Metylpyren/fluorantener 0.60 mg/kg Ts 25% SIS: TK 535 N 012 Aromater >C16-C mg/kg Ts 25% SIS: TK 535 N 012 Oljetyp < C10 Oljetyp > C10 * * Benso(antracen 0.27 mg/kg Ts 25% ISO 18287:2008 mod Krysen 0.33 mg/kg Ts 25% ISO 18287:2008 mod Benso(b,k)fluoranten 0.62 mg/kg Ts 25% ISO 18287:2008 mod Benzo(pyren 0.29 mg/kg Ts 25% ISO 18287:2008 mod Indeno(1,2,3-cd)pyren 0.23 mg/kg Ts 25% ISO 18287:2008 mod Dibenso(a,h)antracen mg/kg Ts 30% ISO 18287:2008 mod Naftalen < mg/kg Ts 25% ISO 18287:2008 mod Acenaftylen < mg/kg Ts 40% ISO 18287:2008 mod insända provet. Sida 1 av 2

20 AR-17-SL Í%R%^Â!:#YaÎ Acenaften < mg/kg Ts 25% ISO 18287:2008 mod Fluoren < mg/kg Ts 30% ISO 18287:2008 mod Fenantren 0.14 mg/kg Ts 25% ISO 18287:2008 mod Antracen < mg/kg Ts 25% ISO 18287:2008 mod Fluoranten 0.49 mg/kg Ts 25% ISO 18287:2008 mod Pyren 0.62 mg/kg Ts 25% ISO 18287:2008 mod Benzo(g,h,i)perylen 0.22 mg/kg Ts 25% ISO 18287:2008 mod Summa PAH med låg molekylvikt < mg/kg Ts Summa PAH med medelhög molekylvikt 1.3 mg/kg Ts Summa PAH med hög molekylvikt 2.0 mg/kg Ts Summa cancerogena PAH 1.8 mg/kg Ts Summa övriga PAH 1.5 mg/kg Ts Summa totala PAH mg/kg Ts Arsenik As 2.7 mg/kg Ts 30% SS / ICP-AES Barium Ba 37 mg/kg Ts 20% SS / ICP-AES Bly Pb 25 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 3.0 mg/kg Ts 30% SS / ICP-AES Koppar Cu 12 mg/kg Ts 30% SS / ICP-AES Krom Cr 9.9 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 4.8 mg/kg Ts 30% SS / ICP-AES Vanadin V 16 mg/kg Ts 35% SS / ICP-AES Zink Zn 57 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Anna Munktell Flarup (anna.munktellflarup@sweco.se) Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2

21 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Sweco Environment AB Box MALMÖ AR-17-SL Í%R%^Â!:#U=Î Kundnummer: SL Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: 17S15 0,5-0,95 Analysrapport Djup (m) Provtagare Provtagningsdatum 0,5-0, Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 91.1 % 5% SS-EN 12880:2000 Bensen < mg/kg Ts 30% EPA 5021 Toluen < 0.10 mg/kg Ts 30% EPA 5021 Etylbensen < 0.10 mg/kg Ts 30% EPA 5021 M/P/O-Xylen < 0.10 mg/kg Ts 30% EPA 5021 Summa TEX < 0.20 mg/kg Ts 30% EPA 5021 Alifater >C5-C8 < 5.0 mg/kg Ts 35% SPI 2011 Alifater >C8-C10 < 3.0 mg/kg Ts 35% SPI 2011 Alifater >C10-C12 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C12-C16 < 5.0 mg/kg Ts 30% SPI 2011 Summa Alifater >C5-C16 < 9.0 mg/kg Ts Alifater >C16-C35 < 10 mg/kg Ts 30% SPI 2011 Aromater >C8-C10 < 4.0 mg/kg Ts 30% SPI 2011 Aromater >C10-C16 < 0.90 mg/kg Ts 20% SPI 2011 Metylkrysener/benzo(antracener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Metylpyren/fluorantener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Aromater >C16-C35 < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Oljetyp < C10 Oljetyp > C10 * * Benso(antracen < mg/kg Ts 25% ISO 18287:2008 mod Krysen < mg/kg Ts 25% ISO 18287:2008 mod Benso(b,k)fluoranten < mg/kg Ts 25% ISO 18287:2008 mod Benzo(pyren < mg/kg Ts 25% ISO 18287:2008 mod Indeno(1,2,3-cd)pyren < mg/kg Ts 25% ISO 18287:2008 mod Dibenso(a,h)antracen < mg/kg Ts 30% ISO 18287:2008 mod Naftalen < mg/kg Ts 25% ISO 18287:2008 mod Acenaftylen < mg/kg Ts 40% ISO 18287:2008 mod insända provet. Sida 1 av 2

22 AR-17-SL Í%R%^Â!:#U=Î Acenaften < mg/kg Ts 25% ISO 18287:2008 mod Fluoren < mg/kg Ts 30% ISO 18287:2008 mod Fenantren < mg/kg Ts 25% ISO 18287:2008 mod Antracen < mg/kg Ts 25% ISO 18287:2008 mod Fluoranten < mg/kg Ts 25% ISO 18287:2008 mod Pyren < mg/kg Ts 25% ISO 18287:2008 mod Benzo(g,h,i)perylen < mg/kg Ts 25% ISO 18287:2008 mod Summa PAH med låg molekylvikt < mg/kg Ts Summa PAH med medelhög molekylvikt < mg/kg Ts Summa PAH med hög molekylvikt < 0.11 mg/kg Ts Summa cancerogena PAH < mg/kg Ts Summa övriga PAH < 0.14 mg/kg Ts Summa totala PAH16 < 0.23 mg/kg Ts Arsenik As 2.7 mg/kg Ts 30% SS / ICP-AES Barium Ba 32 mg/kg Ts 20% SS / ICP-AES Bly Pb 15 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 3.4 mg/kg Ts 30% SS / ICP-AES Koppar Cu 14 mg/kg Ts 30% SS / ICP-AES Krom Cr 10 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 6.8 mg/kg Ts 30% SS / ICP-AES Vanadin V 14 mg/kg Ts 35% SS / ICP-AES Zink Zn 36 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Anna Munktell Flarup (anna.munktellflarup@sweco.se) Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2

23 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Sweco Environment AB Box MALMÖ AR-17-SL Í%R%^Â!:#VFÎ Kundnummer: SL Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: 17S15 0,95-1,30 Analysrapport Djup (m) Provtagare Provtagningsdatum 0,95-1, Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 92.7 % 5% SS-EN 12880:2000 Bensen < mg/kg Ts 30% EPA 5021 Toluen < 0.10 mg/kg Ts 30% EPA 5021 Etylbensen < 0.10 mg/kg Ts 30% EPA 5021 M/P/O-Xylen < 0.10 mg/kg Ts 30% EPA 5021 Summa TEX < 0.20 mg/kg Ts 30% EPA 5021 Alifater >C5-C8 < 5.0 mg/kg Ts 35% SPI 2011 Alifater >C8-C10 < 3.0 mg/kg Ts 35% SPI 2011 Alifater >C10-C12 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C12-C16 < 5.0 mg/kg Ts 30% SPI 2011 Summa Alifater >C5-C16 < 9.0 mg/kg Ts Alifater >C16-C35 < 10 mg/kg Ts 30% SPI 2011 Aromater >C8-C10 < 4.0 mg/kg Ts 30% SPI 2011 Aromater >C10-C16 < 0.90 mg/kg Ts 20% SPI 2011 Metylkrysener/benzo(antracener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Metylpyren/fluorantener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Aromater >C16-C35 < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Oljetyp < C10 Oljetyp > C10 * * Benso(antracen < mg/kg Ts 25% ISO 18287:2008 mod Krysen < mg/kg Ts 25% ISO 18287:2008 mod Benso(b,k)fluoranten < mg/kg Ts 25% ISO 18287:2008 mod Benzo(pyren < mg/kg Ts 25% ISO 18287:2008 mod Indeno(1,2,3-cd)pyren < mg/kg Ts 25% ISO 18287:2008 mod Dibenso(a,h)antracen < mg/kg Ts 30% ISO 18287:2008 mod Naftalen < mg/kg Ts 25% ISO 18287:2008 mod Acenaftylen < mg/kg Ts 40% ISO 18287:2008 mod insända provet. Sida 1 av 2

24 AR-17-SL Í%R%^Â!:#VFÎ Acenaften < mg/kg Ts 25% ISO 18287:2008 mod Fluoren < mg/kg Ts 30% ISO 18287:2008 mod Fenantren < mg/kg Ts 25% ISO 18287:2008 mod Antracen < mg/kg Ts 25% ISO 18287:2008 mod Fluoranten < mg/kg Ts 25% ISO 18287:2008 mod Pyren < mg/kg Ts 25% ISO 18287:2008 mod Benzo(g,h,i)perylen < mg/kg Ts 25% ISO 18287:2008 mod Summa PAH med låg molekylvikt < mg/kg Ts Summa PAH med medelhög molekylvikt < mg/kg Ts Summa PAH med hög molekylvikt < 0.11 mg/kg Ts Summa cancerogena PAH < mg/kg Ts Summa övriga PAH < 0.14 mg/kg Ts Summa totala PAH16 < 0.23 mg/kg Ts Arsenik As 3.1 mg/kg Ts 30% SS / ICP-AES Barium Ba 23 mg/kg Ts 20% SS / ICP-AES Bly Pb 4.6 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 2.9 mg/kg Ts 30% SS / ICP-AES Koppar Cu 11 mg/kg Ts 30% SS / ICP-AES Krom Cr 7.9 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg < mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 7.0 mg/kg Ts 30% SS / ICP-AES Vanadin V 12 mg/kg Ts 35% SS / ICP-AES Zink Zn 29 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Anna Munktell Flarup (anna.munktellflarup@sweco.se) Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2

25 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Sweco Environment AB Box MALMÖ AR-17-SL Í%R%^Â!:#T4Î Kundnummer: SL Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: 17S15 0-0,5 Analysrapport Djup (m) Provtagare Provtagningsdatum 0-0, Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 90.6 % 5% SS-EN 12880:2000 Bensen < mg/kg Ts 30% EPA 5021 Toluen < 0.10 mg/kg Ts 30% EPA 5021 Etylbensen < 0.10 mg/kg Ts 30% EPA 5021 M/P/O-Xylen < 0.10 mg/kg Ts 30% EPA 5021 Summa TEX < 0.20 mg/kg Ts 30% EPA 5021 Alifater >C5-C8 < 5.0 mg/kg Ts 35% SPI 2011 Alifater >C8-C10 < 3.0 mg/kg Ts 35% SPI 2011 Alifater >C10-C12 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C12-C16 < 5.0 mg/kg Ts 30% SPI 2011 Summa Alifater >C5-C16 < 9.0 mg/kg Ts Alifater >C16-C35 < 10 mg/kg Ts 30% SPI 2011 Aromater >C8-C10 < 4.0 mg/kg Ts 30% SPI 2011 Aromater >C10-C16 < 0.90 mg/kg Ts 20% SPI 2011 Metylkrysener/benzo(antracener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Metylpyren/fluorantener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Aromater >C16-C35 < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Oljetyp < C10 Oljetyp > C10 * * Benso(antracen < mg/kg Ts 25% ISO 18287:2008 mod Krysen < mg/kg Ts 25% ISO 18287:2008 mod Benso(b,k)fluoranten < mg/kg Ts 25% ISO 18287:2008 mod Benzo(pyren < mg/kg Ts 25% ISO 18287:2008 mod Indeno(1,2,3-cd)pyren < mg/kg Ts 25% ISO 18287:2008 mod Dibenso(a,h)antracen < mg/kg Ts 30% ISO 18287:2008 mod Naftalen < mg/kg Ts 25% ISO 18287:2008 mod Acenaftylen < mg/kg Ts 40% ISO 18287:2008 mod insända provet. Sida 1 av 2

26 AR-17-SL Í%R%^Â!:#T4Î Acenaften < mg/kg Ts 25% ISO 18287:2008 mod Fluoren < mg/kg Ts 30% ISO 18287:2008 mod Fenantren < mg/kg Ts 25% ISO 18287:2008 mod Antracen < mg/kg Ts 25% ISO 18287:2008 mod Fluoranten < mg/kg Ts 25% ISO 18287:2008 mod Pyren < mg/kg Ts 25% ISO 18287:2008 mod Benzo(g,h,i)perylen < mg/kg Ts 25% ISO 18287:2008 mod Summa PAH med låg molekylvikt < mg/kg Ts Summa PAH med medelhög molekylvikt < mg/kg Ts Summa PAH med hög molekylvikt < 0.11 mg/kg Ts Summa cancerogena PAH < mg/kg Ts Summa övriga PAH < 0.14 mg/kg Ts Summa totala PAH16 < 0.23 mg/kg Ts Arsenik As 2.3 mg/kg Ts 30% SS / ICP-AES Barium Ba 29 mg/kg Ts 20% SS / ICP-AES Bly Pb 12 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 3.0 mg/kg Ts 30% SS / ICP-AES Koppar Cu 11 mg/kg Ts 30% SS / ICP-AES Krom Cr 9.0 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 6.2 mg/kg Ts 30% SS / ICP-AES Vanadin V 12 mg/kg Ts 35% SS / ICP-AES Zink Zn 40 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Anna Munktell Flarup (anna.munktellflarup@sweco.se) Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2

27 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Sweco Environment AB Box MALMÖ AR-17-SL Í%R%^Â!:#aBÎ Kundnummer: SL Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: 17S17 0-0,5 Analysrapport Djup (m) Provtagare Provtagningsdatum 0-0, Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 95.0 % 5% SS-EN 12880:2000 Bensen < mg/kg Ts 30% EPA 5021 Toluen < 0.10 mg/kg Ts 30% EPA 5021 Etylbensen < 0.10 mg/kg Ts 30% EPA 5021 M/P/O-Xylen < 0.10 mg/kg Ts 30% EPA 5021 Summa TEX < 0.20 mg/kg Ts 30% EPA 5021 Alifater >C5-C8 < 5.0 mg/kg Ts 35% SPI 2011 Alifater >C8-C10 < 3.0 mg/kg Ts 35% SPI 2011 Alifater >C10-C12 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C12-C16 < 5.0 mg/kg Ts 30% SPI 2011 Summa Alifater >C5-C16 < 9.0 mg/kg Ts Alifater >C16-C35 < 10 mg/kg Ts 30% SPI 2011 Aromater >C8-C10 < 4.0 mg/kg Ts 30% SPI 2011 Aromater >C10-C16 < 0.90 mg/kg Ts 20% SPI 2011 Metylkrysener/benzo(antracener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Metylpyren/fluorantener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Aromater >C16-C35 < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Oljetyp < C10 Oljetyp > C10 * * Benso(antracen < mg/kg Ts 25% ISO 18287:2008 mod Krysen < mg/kg Ts 25% ISO 18287:2008 mod Benso(b,k)fluoranten < mg/kg Ts 25% ISO 18287:2008 mod Benzo(pyren < mg/kg Ts 25% ISO 18287:2008 mod Indeno(1,2,3-cd)pyren < mg/kg Ts 25% ISO 18287:2008 mod Dibenso(a,h)antracen < mg/kg Ts 30% ISO 18287:2008 mod Naftalen < mg/kg Ts 25% ISO 18287:2008 mod Acenaftylen < mg/kg Ts 40% ISO 18287:2008 mod insända provet. Sida 1 av 2

28 AR-17-SL Í%R%^Â!:#aBÎ Acenaften < mg/kg Ts 25% ISO 18287:2008 mod Fluoren < mg/kg Ts 30% ISO 18287:2008 mod Fenantren < mg/kg Ts 25% ISO 18287:2008 mod Antracen < mg/kg Ts 25% ISO 18287:2008 mod Fluoranten < mg/kg Ts 25% ISO 18287:2008 mod Pyren < mg/kg Ts 25% ISO 18287:2008 mod Benzo(g,h,i)perylen < mg/kg Ts 25% ISO 18287:2008 mod Summa PAH med låg molekylvikt < mg/kg Ts Summa PAH med medelhög molekylvikt < mg/kg Ts Summa PAH med hög molekylvikt < 0.11 mg/kg Ts Summa cancerogena PAH < mg/kg Ts Summa övriga PAH < 0.14 mg/kg Ts Summa totala PAH16 < 0.23 mg/kg Ts Arsenik As < 1.9 mg/kg Ts 30% SS / ICP-AES Barium Ba 85 mg/kg Ts 20% SS / ICP-AES Bly Pb 3.9 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 2.5 mg/kg Ts 30% SS / ICP-AES Koppar Cu 13 mg/kg Ts 30% SS / ICP-AES Krom Cr 3.6 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg < mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 2.3 mg/kg Ts 30% SS / ICP-AES Vanadin V 9.3 mg/kg Ts 35% SS / ICP-AES Zink Zn 27 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Anna Munktell Flarup (anna.munktellflarup@sweco.se) Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2

29 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Sweco Environment AB Box MALMÖ AR-17-SL Í%R%^Â!:#S+Î Kundnummer: SL Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: 17S17 1,5-2 Analysrapport Djup (m) Provtagare Provtagningsdatum 1, Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 91.7 % 5% SS-EN 12880:2000 Bensen < mg/kg Ts 30% EPA 5021 Toluen < 0.10 mg/kg Ts 30% EPA 5021 Etylbensen < 0.10 mg/kg Ts 30% EPA 5021 M/P/O-Xylen < 0.10 mg/kg Ts 30% EPA 5021 Summa TEX < 0.20 mg/kg Ts 30% EPA 5021 Alifater >C5-C8 < 5.0 mg/kg Ts 35% SPI 2011 Alifater >C8-C10 < 3.0 mg/kg Ts 35% SPI 2011 Alifater >C10-C12 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C12-C16 < 5.0 mg/kg Ts 30% SPI 2011 Summa Alifater >C5-C16 < 9.0 mg/kg Ts Alifater >C16-C35 < 10 mg/kg Ts 30% SPI 2011 Aromater >C8-C10 < 4.0 mg/kg Ts 30% SPI 2011 Aromater >C10-C16 < 0.90 mg/kg Ts 20% SPI 2011 Metylkrysener/benzo(antracener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Metylpyren/fluorantener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Aromater >C16-C35 < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Oljetyp < C10 Oljetyp > C10 * * Benso(antracen < mg/kg Ts 25% ISO 18287:2008 mod Krysen < mg/kg Ts 25% ISO 18287:2008 mod Benso(b,k)fluoranten < mg/kg Ts 25% ISO 18287:2008 mod Benzo(pyren < mg/kg Ts 25% ISO 18287:2008 mod Indeno(1,2,3-cd)pyren < mg/kg Ts 25% ISO 18287:2008 mod Dibenso(a,h)antracen < mg/kg Ts 30% ISO 18287:2008 mod Naftalen < mg/kg Ts 25% ISO 18287:2008 mod Acenaftylen < mg/kg Ts 40% ISO 18287:2008 mod insända provet. Sida 1 av 2

30 AR-17-SL Í%R%^Â!:#S+Î Acenaften < mg/kg Ts 25% ISO 18287:2008 mod Fluoren < mg/kg Ts 30% ISO 18287:2008 mod Fenantren < mg/kg Ts 25% ISO 18287:2008 mod Antracen < mg/kg Ts 25% ISO 18287:2008 mod Fluoranten < mg/kg Ts 25% ISO 18287:2008 mod Pyren < mg/kg Ts 25% ISO 18287:2008 mod Benzo(g,h,i)perylen < mg/kg Ts 25% ISO 18287:2008 mod Summa PAH med låg molekylvikt < mg/kg Ts Summa PAH med medelhög molekylvikt < mg/kg Ts Summa PAH med hög molekylvikt < 0.11 mg/kg Ts Summa cancerogena PAH < mg/kg Ts Summa övriga PAH < 0.14 mg/kg Ts Summa totala PAH16 < 0.23 mg/kg Ts Arsenik As 3.1 mg/kg Ts 30% SS / ICP-AES Barium Ba 39 mg/kg Ts 20% SS / ICP-AES Bly Pb 2.7 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 3.1 mg/kg Ts 30% SS / ICP-AES Koppar Cu 8.1 mg/kg Ts 30% SS / ICP-AES Krom Cr 9.1 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg < mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 6.6 mg/kg Ts 30% SS / ICP-AES Vanadin V 13 mg/kg Ts 35% SS / ICP-AES Zink Zn 26 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Anna Munktell Flarup (anna.munktellflarup@sweco.se) Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2

31 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Sweco Environment AB Box MALMÖ AR-17-SL Í%R%^Â!:#bKÎ Kundnummer: SL Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: 17S17 1-1,5 Analysrapport Djup (m) Provtagare Provtagningsdatum 1-1, Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 94.2 % 5% SS-EN 12880:2000 Bensen < mg/kg Ts 30% EPA 5021 Toluen < 0.10 mg/kg Ts 30% EPA 5021 Etylbensen < 0.10 mg/kg Ts 30% EPA 5021 M/P/O-Xylen < 0.10 mg/kg Ts 30% EPA 5021 Summa TEX < 0.20 mg/kg Ts 30% EPA 5021 Alifater >C5-C8 < 5.0 mg/kg Ts 35% SPI 2011 Alifater >C8-C10 < 3.0 mg/kg Ts 35% SPI 2011 Alifater >C10-C12 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C12-C16 < 5.0 mg/kg Ts 30% SPI 2011 Summa Alifater >C5-C16 < 9.0 mg/kg Ts Alifater >C16-C35 < 10 mg/kg Ts 30% SPI 2011 Aromater >C8-C10 < 4.0 mg/kg Ts 30% SPI 2011 Aromater >C10-C16 < 0.90 mg/kg Ts 20% SPI 2011 Metylkrysener/benzo(antracener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Metylpyren/fluorantener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Aromater >C16-C35 < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Oljetyp < C10 Oljetyp > C10 * * Benso(antracen < mg/kg Ts 25% ISO 18287:2008 mod Krysen < mg/kg Ts 25% ISO 18287:2008 mod Benso(b,k)fluoranten mg/kg Ts 25% ISO 18287:2008 mod Benzo(pyren < mg/kg Ts 25% ISO 18287:2008 mod Indeno(1,2,3-cd)pyren < mg/kg Ts 25% ISO 18287:2008 mod Dibenso(a,h)antracen < mg/kg Ts 30% ISO 18287:2008 mod Naftalen < mg/kg Ts 25% ISO 18287:2008 mod Acenaftylen < mg/kg Ts 40% ISO 18287:2008 mod insända provet. Sida 1 av 2

32 AR-17-SL Í%R%^Â!:#bKÎ Acenaften < mg/kg Ts 25% ISO 18287:2008 mod Fluoren < mg/kg Ts 30% ISO 18287:2008 mod Fenantren < mg/kg Ts 25% ISO 18287:2008 mod Antracen < mg/kg Ts 25% ISO 18287:2008 mod Fluoranten < mg/kg Ts 25% ISO 18287:2008 mod Pyren < mg/kg Ts 25% ISO 18287:2008 mod Benzo(g,h,i)perylen < mg/kg Ts 25% ISO 18287:2008 mod Summa PAH med låg molekylvikt < mg/kg Ts Summa PAH med medelhög molekylvikt < mg/kg Ts Summa PAH med hög molekylvikt 0.12 mg/kg Ts Summa cancerogena PAH 0.11 mg/kg Ts Summa övriga PAH < 0.14 mg/kg Ts Summa totala PAH mg/kg Ts Arsenik As < 2.0 mg/kg Ts 30% SS / ICP-AES Barium Ba 96 mg/kg Ts 20% SS / ICP-AES Bly Pb 6.1 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 3.3 mg/kg Ts 30% SS / ICP-AES Koppar Cu 11 mg/kg Ts 30% SS / ICP-AES Krom Cr 7.1 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg < mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 4.4 mg/kg Ts 30% SS / ICP-AES Vanadin V 12 mg/kg Ts 35% SS / ICP-AES Zink Zn 33 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Anna Munktell Flarup (anna.munktellflarup@sweco.se) Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2
