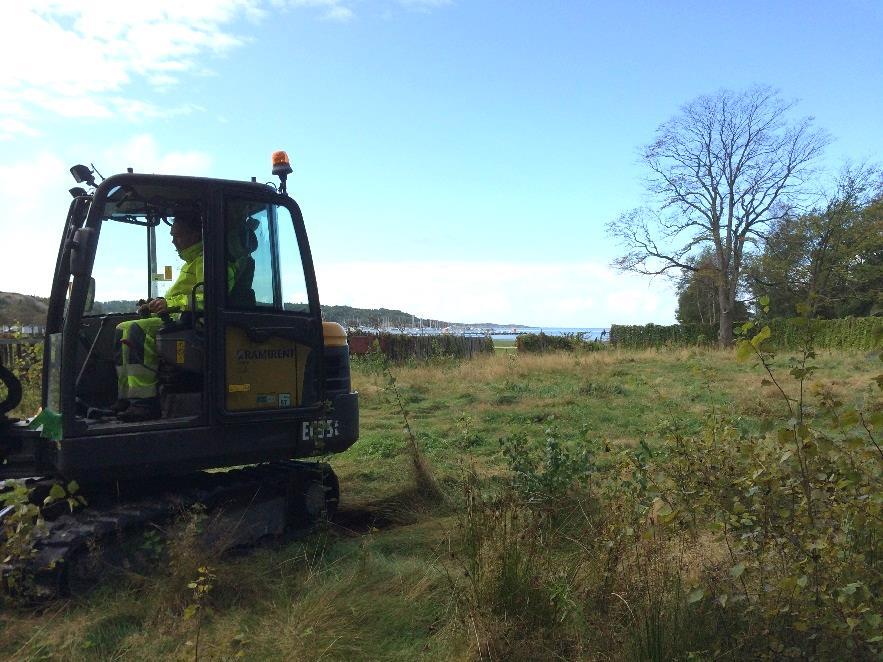

1 Översiktlig provgropsgrävning Hult 2:26, Hult 2:27 m.fl. Norr om Askimsviken, Göteborgs kommun Göteborg: Projekt nr: Uppdragsgivare: Göteborgs Stad, Fastighetskontoret Upprättad av: Ödegaard Godkänd av: Markus Nilsson Sandström AB Exportgatan 38 C, Hisings Backa. Tel , Fax Korta gatan 7, Solna. Tel Småbåtsgatan 1, Luleå. Tel Org. nr ,

2 SANDSTRÖM Översiktlig provgropsgrävning Datum: Projektnr: Sammanfattning Sandström AB har på uppdrag av Fastighetskontoret, Göteborgs stad, genomfört en översiktlig provgropsgrävning på fastigheterna Hult 2:26, Hult 2:27 m.fl. som är belägna norr om Askimsviken i Göteborgs kommun. En ny detaljplan skall tas fram för byggnation av bostäder inom området. I norra delarna av området finns en misstänkt utfylld fotbollsplan. Meros camping låg tidigare i de södra delarna av undersökningsområdet Med anledning av okända fyllnadsmassor och tidigare nedskräpning genomfördes en översiktlig provgropsgrävning av området. Tio stycken provgropar grävdes ned till den naturligt avsatta sanden eller leran i området. Förorenade jordmassor av PAH-H, bly, kadmium och zink i halter över Naturvårdsverkets generella riktvärde för känslig mark påträffades i en provgrop (PG4) på en nivå av 0,0-0,65 m.u.my. I denna provgrop påträffades tegel och glas i fyllnadsmassorna. Halter av PAH:er uppmättes även i PG7, PG8 och PG9, men ej i halter över känslig markanvändning. I övriga provgropar uppmättes inga halter av föroreningar över det aktuella riktvärdet för känslig markanvändning. Man bör dock ha i åtanke att denna provgropsgrävning endast är av översiktlig karaktär. Styrande för riktvärdet av de ämnen som uppmättes i halter över KM är intag av växter (PAH-H och kadmium), intag av jord (bly) och skydd av markmiljön (zink). 2

3 SANDSTRÖM Översiktlig provgropsgrävning Datum: Projektnr: Sammanfattning 2 1 Inledning och syfte 4 2 Bakgrundsinformation Generell områdesbeskrivning Detaljplan och ägarförhållanden Hydrogeologiska förhållanden Beskrivning av undersökningsområdet och nuvarande verksamhet Historik och tidigare undersökningar Branschspecifika föroreningar 7 3 Riktvärden Jord Aktuella riktvärden på undersökningsplatsen 8 4 Fältarbete Provtagningsplan Jordprovtagning 9 5 Resultat Fältobservationer Jord 10 6 Slutsats och bedömning 10 Referenser 12 Bilagor Bilaga 1a, b Bilaga 2 Bilaga 3 Bilaga 4 Situationsplan med lokalisering av provgropar Provtagningsprotokoll Sammanställning analysresultat, jord Analysrapporter, Eurofins 3

4 SANDSTRÖM Översiktlig provgropsgrävning Datum: Projektnr: Inledning och syfte Sandström AB (Sandström) har på uppdrag av Fastighetskontoret, Göteborgs stad, genomfört en översiktlig provgropsgrävning av området norr om Askimsviken, Göteborgs kommun. En ny detaljplan skall tas fram för byggnation av bostäder inom området. Den norra och högst belägna delen av undersökningsområdet består av en fotbollsplan, vilken kan vara utfylld, med omgivande skogsmark. Meros camping låg tidigare i de södra delarna av undersökningsområdet och nedskräpning har förekommit inom detta område. Med anledning av okända fyllnadsmassor och tidigare nedskräpning genomfördes en översiktlig provgropsgrävning av området. Syftet med den översiktliga provgropsgrävningen var att: Identifiera potentiella föroreningskällor inom området, transportmekanismer och riskobjekt på eller i närheten av området. Identifiera områden förorenade av de ämnen, som förväntas utifrån historiken, i mark. Bedöma om en eventuell förorening utgör en risk för människors hälsa eller för miljön utifrån Naturvårdsverkets generella riktvärden för förorenad mark. 2 Bakgrundsinformation Bakgrundsuppgifterna som har sammanställts är hämtade från äldre bilder, ritningar och ärenden framtagna av Fastighetskontoret, Sveriges Länskartor, VISS och SGU:s kartvisare och brunnsarkiv. 2.1 Generell områdesbeskrivning Undersökningsområdet är beläget i området Askim, som ligger i den sydvästra delen av Göteborgs kommun, Figur 1. Det undersökta området består idag mestadels utav igenväxt ängsmark och skog. Askimsviken är lokaliserad cirka 150 meter söder om undersökningsområdet. Undersökningsområdet är omgivet av bostadshus och kolonilotter. Byggnaderna och kolonilotterna i omgivningen skall vara anslutna till kommunalt vatten och avlopp. Enligt SGU:s brunnsarkiv finns det borrade dricksvattenbrunnar inom en radie av 500 meter från undersökningsområdet, men dessa skall endast användas till bevattning (SGU Undersökningsområdet är inte beläget inom något vattenskyddsområde (VISS 2014). I direkt anslutning norr om undersökningsområdet ligger Hult Åsens naturreservat. Undersökningsområdet är beläget inom ett riksintresseområde för högexploaterad kust enligt Miljöbalken kap 4 4 (Länsstyrelsen 2014). Skyddsobjekt i ett potentiellt påverkansområde bedöms vara den närliggande Askimsviken samt närliggande och planerade bostadshus inom området. 4

5 SANDSTRÖM Översiktlig provgropsgrävning Datum: Projektnr: Figur 1. Lokalisering av det undersökta området. Undersökningsområdet är inringat med svart (Länsstyrelsen 2014). 2.2 Detaljplan och ägarförhållanden Undersökningsområdet omfattas av framtagandet av en ny detaljplan för bostäder. Den nuvarande badplatsen vid Askimsviken och området som omfattas av före detta Meros camping är tidigare detaljplanelagt som friluftsområde (Fastighetskontoret 2014). Området ägs av Göteborgs stad. 2.3 Hydrogeologiska förhållanden Det undersökta området sluttar upp mot norr. Markytan består utav gräs med asfalterade gångstigar. Uppskattad grundvattenriktning bedöms vara mot Askimsviken, belägen cirka 150 meter söder om undersökningsområdet. Enligt SGU:s kartvisare domineras de naturliga ytjordarterna i området av postglacial sand och grus (SGU, 2014b). 2.4 Beskrivning av undersökningsområdet och nuvarande verksamhet Det undersökta området består i söder av den före detta Meros camping. Idag är alla tidigare byggnader inom området rivna och området är avstädat. Numera finns det endast igenväxta ängar med sly och träd på platsen, Figur 2. Längst upp i den norra delen av undersökningsområdet finns en fotbollsplan med två anslutande byggnader, Figur 3. Undersökningsområdet omges av skog, bostadshus och kolonilotter. 5

6 SANDSTRÖM Översiktlig provgropsgrävning Datum: Projektnr: Figur 2. Igenväxt äng som tidigare var en del av Meros camping vid PG7. Figur 3. I den norra delen av fastigheten finns en fotbollsplan. 2.5 Historik och tidigare undersökningar Fastigheterna Hult 2:26 och 2:27, som omfattas av den före detta Meros camping, bestod tidigare utav stugor för uthyrning. Även ett pensionat har tidigare funnits på fastigheten Hult 2:26, Figur 4. Idag är samtliga byggnader rivna. I Göteborgs stads arkiv finns ett antal ärenden angående uppställning av bilvrak, båtar, och trasiga husvagnar inom Meros camping (Fastighetskontoret 2014). Det har även förekommit omfattande nedskräpning inom området av bland annat rivningsmaterial och bildäck. Det har inte framkommit några uppgifter om att tidigare markundersökningar skall ha utförts på området. 6

7 SANDSTRÖM Översiktlig provgropsgrävning Datum: Projektnr: Figur 4. Foto taget från början av 1900-talet över det tidigare pensionatet på fastigheten Hult 2: Branschspecifika föroreningar Förväntade föroreningar inom området är metaller, PAH:er och petroleumprodukter från okända fyllnadsmassor. Petroleumprodukter kan även härstamma från områden där skrotade bilar, båtar och husvagnar har stått uppställda. Markytan har hela tiden varit utan hårdgjord yta och har därför varit mer exponerad för eventuella spill. PCB kan förekomma inom området för tidigare byggnader då ämnet tidigare har använts som mjukgörare i plast och fogmassor. PCB kan även återfinnas i fyllnadsmassor. 3 Riktvärden 3.1 Jord Naturvårdsverket har utarbetat generella riktvärden för bedömning av förorenad mark (Naturvårdsverket 2009). De generella riktvärdena har utarbetats för två olika typer av markanvändning, där exponeringsvägar och exponerade grupper samt skyddsvärdet för miljön varierar. De två markanvändningarna är känslig markanvändning (KM) och mindre känslig markanvändning (MKM). För markanvändningarna beaktas olika exponeringsvägar för människa såsom intag av jord, hudkontakt, inandning av ångor och damm, intag av grönsaker från området, intag av fisk från intilliggande sjöar, samt dricksvatten som tagits ur grundvattnet. För miljön gäller att markens funktioner skall upprätthållas och alla former av liv i ytvatten skall skyddas. KM innebär att markkvaliteten inte begränsar val av markanvändning. Alla grupper av människor (barn, vuxna, äldre) kan vistas permanent inom 7

8 SANDSTRÖM Översiktlig provgropsgrävning Datum: Projektnr: området under en livstid. De flesta markekosystem samt grundvatten och ytvatten skyddas. MKM innebär att markkvaliteten begränsar val av markanvändning till exempelvis kontor, industrier och vägar. Grundvatten på ett avstånd av cirka 200 meter från området och ytvatten skyddas De två typerna av markanvändning, KM och MKM, är mycket generella och för att kunna bedöma hur risken av föroreningen påverkas av till exempel jordens genomsläpplighet eller djupet till föroreningen kan platsspecifika riktvärden tas fram. 3.2 Aktuella riktvärden på undersökningsplatsen Undersökningsområdet omfattas av framtagandet av en ny detaljplan för bostäder. Byggnaderna i området skall vara försedda med kommunalt vatten och avlopp. Det finns några brunnar inom fastighetens påverkansområde, men dessa skall endast användas till bevattning. Då bostäder kommer att uppföras på fastigheten bedöms markanvändningen inom undersökningsområdet klassas som känslig markanvändning (KM). Då delar av undersökningsområdet i framtiden möjligen kommer att schaktas jämförs erhållna analyssvar även med riktvärden för mindre känslig markanvändning (MKM) och Avfall Sveriges gränsvärden för farligt avfall då dessa värden vanligen används vid klassning av uppschaktade massor (Avfall Sverige, 2007). 4 Fältarbete Innan provtagningstillfället gjordes en anmälan för kartor över ledningsnätet samt viss utsättning av el-, tele- och VA-ledningar. Samtliga fält- och provtagningsarbeten utfördes i enlighet med de rekommendationer och riktlinjer som SGF har utarbetat (SGF 2013). Provgropsgrävningen genomfördes med grävmaskin. Samtliga inmätningsarbeten utfördes med GPS. Fältarbetena genomfördes av Sandström. 4.1 Provtagningsplan Utifrån historiken av området upprättades en provtagningsplan. Provtagningsplanen baserades på de potentiella föroreningskällor som hade lokaliserats. Provtagningsplanen kommunicerades med beställaren Fastighetskontoret, Göteborgs Stad, innan utförande. 8

9 SANDSTRÖM Översiktlig provgropsgrävning Datum: Projektnr: Jordprovtagning Vid provtagningen grävdes tio stycken provgropar ned till den naturligt avsatta sanden eller leran i området. Proverna uttogs som halvmetersprov. Avsteg från denna provtagningsstrategi gjordes beroende på mäktighet av fyllnadsmaterial och avvikande jordlager. Fortlöpande noterades jordart, lagerföljd samt avvikande synintryck. Samtliga uppgifter framgår av provtagningsprotokoll, Bilaga 2. För lokalisering av provgropar se situationsplan, Bilaga 1. Jordprover för fältanalys med avseende på flyktiga organiska kolväten och laboratorieanalys av metaller förpackades i diffusionstäta plastpåsar innan mätning med PIDinstrument (Photovac 2020 Pro). Jordprov avsedda för analys med avseende på petroleumprodukter förpackades i glasburkar med diffusionstäta lock. Proverna förvarades kallt och mörkt i fält och under transporter. Utvalda jordprover lämnades till ackrediterat laboratorium (Eurofins) för analys. 5 Resultat 5.1 Fältobservationer Samtliga jordprover mättes med PID-instrument, för kontroll av flyktiga organiska föreningar. Inga halter av flyktiga kolväten uppmättes i någon av provgroparna, Bilaga 2. Inga tydliga tecken på förorening påträffades i fält. I ett flertal provgropar påträffades däremot inslag av tegel och ibland glas i den översta halvmetern till metern av lagerföljden. Lagerföljden inom området bestod utav fyllnadsmassor av mörkare sand med en mäktighet på mellan 0,3 till 1 meter. Vid fotbollsplan fanns även ett lager av misstänka muddermassor ovanpå den naturligt avsatta postglaciala siltiga sanden, Figur 5. Närmast Askimsviken påträffades naturligt avsatt lera under den postglaciala siltiga sanden. 9

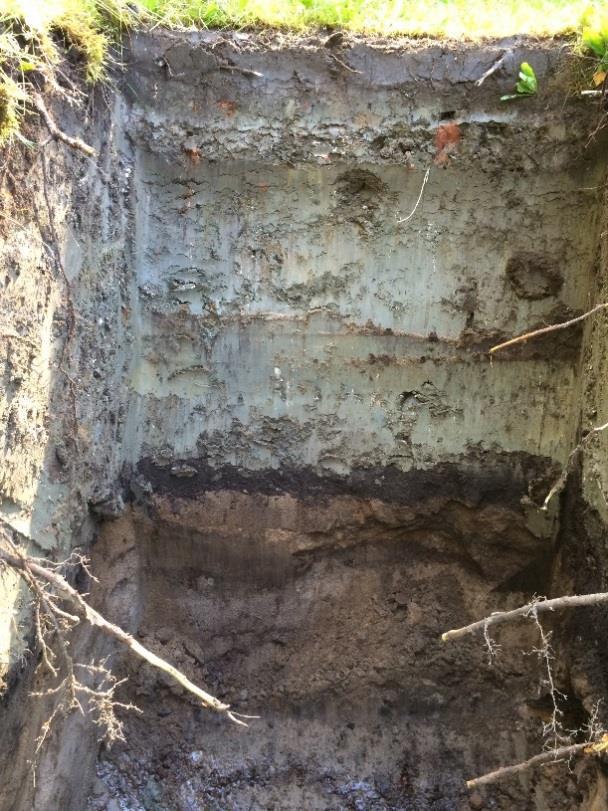

10 SANDSTRÖM Översiktlig provgropsgrävning Datum: Projektnr: Figur 5. Lagerföljden i provgrop 3 bestod utav fyllnadsmassor av sand och lera ned till 1,2 m.u.my. 5.2 Jord I Bilaga 3 redovisas samtliga jordprov som har analyserats på laboratorium med avseende på petroleumprodukter, PAH, metaller och PCB. I bilagan visas resultaten tillsammans med Naturvårdsverkets generella riktvärden för KM och MKM. Vidare redovisas även Avfall Sveriges gränsvärden för farligt avfall (FA). Analysprotokoll med uppgift om analysmetod och mätosäkerhet redovisas i Bilaga 4. Halter av PAH-H, bly, kadmium och zink uppmättes i PG4 (0,0-0,65 m.u.my) i fyllnadsmassorna över det aktuella riktvärdet för KM. I PG7, PG8 och PG9 uppmättes även halter av PAH:er i fyllnadsmassorna, men ej i halter över aktuellt riktvärde. I övriga analyserade jordprov uppmättes inga halter av föroreningar över det aktuella riktvärdet. 6 Slutsats och bedömning Förorenade jordmassor av PAH-H, bly, kadmium och zink i halter över Naturvårdsverkets generella riktvärde för känslig mark påträffades i PG4 på en nivå av 0,0-0,65 m.u.my. Föroreningen återfinns i det översta lagret av fyllnadsmassor i PG4, men hela lagerföljden av fyllnadsmassor i denna provgrop bedöms vara förorenad (0,0-1,0 m.u.my.). I PG4 påträffades tegel och glas i fyllnadsmassorna. Halter av PAH:er uppmättes även i PG7, PG8 och PG9, men ej i halter över KM. I övriga provgropar uppmättes inga halter 10

11 SANDSTRÖM Översiktlig provgropsgrävning Datum: Projektnr: av föroreningar över det aktuella riktvärdet. Man bör dock ha i åtanke att denna provgropsgrävning endast är av översiktlig karaktär. Styrande för riktvärdet för de ämnen som uppmättes i halter över KM är intag av växter (PAH-H och kadmium), intag av jord (bly) och skydd av markmiljön (zink). Sandström AB Godkänd av: Ödegaard Markus Nilsson 11

12 SANDSTRÖM Översiktlig provgropsgrävning Datum: Projektnr: Referenser Avfall Sverige, 2007: Uppdaterade bedömningsgrunder för förorenade massor. Rapport 2007:01. Fastighetskontoret, 2014: Göteborgs stad, framtagen historik Meros camping (Christian Carlsson) Länsstyrelsen, 2014: Länsstyrelsens WebbGIS. Infokartan Västra Götalands Län. ( ). Elektronisk. Tillgänglig: Naturvårdsverket, 2009: Riktvärden för förorenad mark. Modellbeskrivning och vägledning. Naturvårdsverket. SNV rapport SGF, 2013: Fälthandbok undersökningar av förorenade områden. SGFrapport 2:2013. SGU, 2014a: SGU:s Brunnsarkiv. ( ). Elektronisk. Tillgänglig: SGU, 2014b: SGU:s kartvisare Jordarter 1:1 miljon. ( ). Elektronisk. Tillgänglig: miljon-sv.html VISS, 2014: Vatteninformationssystem Sverige. ( ). Elektronisk. Tillgänglig: 12

13 SANDSTRÖM

14 SANDSTRÖM

15 SANDSTRÖM Översiktlig provgropsgrävning Bilaga 2 Datum: Projektnummer: Meros camping Provtagningsprotokoll Datum: Väderlek : moln Temp: 15 Provtagare: Markyta Avser m.u.my Geoteknisk benämning Prov m.u.my PID (ppm) Beteckning Petroleum PAH Metall Anmärkning PG1 Gräs 0,0-0,9 F/muSa 0,0-0,9 <5 0,9-1,2 sisa 0,9-1,2 <5 x x PG2 Gräs 0,0-0,8 F/Sa 0,0-0,8 <5 x x 0,8-1,8 sisa 0,8-1,8 <5 PG3 Gräs 0,0-0,3 F/muSa 0,0-0,3 <5 x x 0,3-1,0 F/Le 0,3-1,0 <5 x x 1,0-1,2 F/muSa 1,0-1,2 <5 1,2-1,8 sisa 1,2-1,8 <5 PG4 Gräs 0,0-0,65 F/grSa 0,0-0,65 <5 x x 0,65-1,0 F/Sa 0,65-1,0 <5 1,0-2,0 sisa 1,0-2,0 <5 PG5 Gräs 0,0-0,8 F/Sa 0,0-0,8 <5 x x 0,8-2,4 Sa 0,8-1,8 <5 Stopp Berg 1,8-2,4 <5 PG6 Gräs 0,0-0,8 F/Sa 0,0-0,8 <5 x x 0,8-1,5 sisa 0,8-1,5 <5 1,5-1,6 Le 1,5-1,6 <5 PG7 Gräs 0,0-1,0 F/Sa 0,0-1,0 <5 x x x 1,0-3,0 Sa 1,0-2,0 <5 2,0-3,0 <5 Mycket rötter Mörkare lager Mörkare lager, inslag tegel Inslag snäckskal, muddermassor? Inslag glas, tegel Brunt lager Inslag tegel, ej lukt Inslag tegel, ej lukt Inslag tegel, ej lukt PG8 Gräs 0,0-0,35 F/muSa 0,0-0,35 <5 x x 0,35-0,9 sisa 0,35-0,9 <5 0,9-1,0 Le 0,9-1,0 <5 PG9 Gräs 0,0-0,3 F/muSa 0,0-0,3 <5 x x x 0,3-0,5 sisa 0,3-0,5 <5 0,5-1,0 Le 0,5-1,0 <5 PG10 Gräs 0,0-0,3 F/muSa 0,0-0,3 <5 0,3-0,6 sisa 0,3-0,6 <5 x x 0,6-0,8 Le 0,6-0,8 <5 Överskrider ej Naturvårdsverkets generella riktvärden för KM Överskrider Naturvårdsverkets generella riktvärden för KM Överskrider Naturvårdsverkets generella riktvärden för MKM Överskrider Avfall Sveriges gränsvärden för farligt avfall Beteckningar enl. SGF/BGS Beteckningssystem Version 2001:2

16 SANDSTRÖM Översiktlig provgropsgrävning Bilaga 2 Datum: Projektnr: Teckenförklaring SGF/BGS Beteckningssystem för geotekniska utredningar, bilaga 1 förkortningar (SGF/BGS Beteckningssystem, version 2001:2) Huvudord Tilläggsord Skikt/lager B Bl Br berg blockjord rösberg bl Blockig Dy Cs F Gy Gy/Le Gr J Le Mn BlMn StMn GrNn SaMn SiMn LeMn Mu Sa Si Sk Skgr Sksa St Su SuLe SuSi T Tl Tm Th Vx dy misstänkt förorenad jord enligt rutinbedömning i fält fyllning gyttja kontakt, gyttja överst, lera underst grus jord lera morän block- och stenmorän stenmorän grusmorän sandmorän siltmorän lermorän (moränler mulljord (mylla, matjord) sand silt skaljord skalgrus skalsand stenjord sulfidjord sulfidlera sulfidsilt torv lågförmultnad torv (tidigare benämnd filttorv) mellantorv högförmultnad torv (tidigare benämnd dytorv) växtdelar (trärester) dy cs dyig lokalt förekommande föroreningar gy gyttjig ( ) något, t ex(s=något sandig gr grusig le mu sa si sk st su vx lerig mullhaltig sandig siltig med skal stenig sulfidjordshaltig med växtdelar dy cs dyskikt föroreningar finns som tunnare skikt gy gyttjeskikt ( ) tunnare skikt gr le mu sa si sk st su t grusskikt lerskikt mullskikt sandskikt siltskikt skalskikt stenskikt sulfidjordsskikt torvskikt t (efterhuvudord) torrskorpa, Let och Sit = torrskorpa av lera resp silt v varvig, t ex vle=varvig lera (beteckningen varvig bör förbehållas glaciala avlagringar) Tilläggsord är placerade före huvudord och så, att den kvantitativt större fraktionen står efter den mindre. Skiktangivelsen står efter huvudordet. Exempel: sisale si = siltig, sandig lera med siltskikt. Mineraljordarterna kan indelas i grupperna fin-, mellan- och grov-, resp f, m, och g, t ex Saf = finsand. SGF/BGS Beteckningssystem Version 2001:2 vx växtdelskikt

17 SANDSTRÖM Översiktlig miljöteknisk markundersökning Bilaga 3 Datum: Projektnr: Beteckning: MKM KM FA RV RV Jordart sisa F/Sa F/muSa F/Le F/grSa F/Sa F/Sa F/Sa F/muSa F/muSa sisa Djup (m): 0,9-1,2 0,0-0,8 0,0-0,3 0,3-1,0 0,0-0,65 0,0-0,8 0,0-0,8 0,0-1,0 0,0-0,35 0,0-0,3 0,3-0,6 +-höjd markyta (Rh2000): +18,1 +13,34 +13,04 +13,04 +7,95 +6,59 +5, ,16 +3,58 +3,28 Alifater > C5-C <5 - <5 - >C8-C <3 - <3 - >C10-C <5 - < >C12-C <5 - <5 - Summa >C5-C <20 - <20 - >C16-C <10 - <10 - Aromater Bensen 0,04 0, <0, <0, Toluen <0,1 - <0,1 - Etylbensen <0,1 - <0,1 - Xylen <0,1 - <0,1 - >C8-C <4 - <4 - >C10-C <3 - <3 - >C16-C <1 - <1 - PAH, cancerogena 100 <0,3 <0,3 <0,3 <0,3 1,4 <0,3 <0,3 0,76 <0,3 <0,3 <0,3 PAH, övriga 1000 <0,3 <0,3 <0,3 <0,3 1,5 <0,3 <0,3 1,2 0,34 <0,3 <0,3 Summa PAH-L 15 3 <0,3 <0,3 <0,3 <0,3 <0,3 <0,3 <0,3 <0,3 <0,3 <0,3 <0,3 Summa PAH-M 20 3 <0,3 <0,3 <0,3 <0,3 1,3 <0,3 <0,3 1,1 <0,3 <0,3 <0,3 Summa PAH-H 10 1 <0,3 <0,3 <0,3 <0,3 1,6 <0,3 <0,3 0,87 <0,3 0,31 <0,3 Metaller Arsenik ,1 < 2,0 < 2,1 2,4 4,2 2,3 < 2,1 2,8 2,6 < 2,1 < 2,1 Barium , , ,6 Bly ,9 1,3 17 6, ,3 8,2 6, ,9 Kadmium ,5 < 0,20 < 0,20 < 0,20 < 0,20 0,58 < 0,20 < 0,20 < 0,20 < 0,20 0,23 < 0,20 Kobolt ,9 < 0, ,4 0,89 1,5 1,8 1,3 < 0,52 Koppar ,7 0, ,3 9,2 3, < 0,52 Krom, total ,6 1, ,5 2,7 2,2 3,1 4,6 3,7 1,3 Kvicksilver ,5 0,25 < 0,010 < 0,010 0,05 < 0,012 0,088 < 0,010 0,012 0,023 0,11 0,058 < 0,011 Nickel ,1 0,61 7, ,6 2,2 4,2 1,9 0,72 Vanadin , ,7 6,1 8,3 9,8 7,5 3 Zink , ,9 PCB PCB ,2 0, <0,008 <0, Torrsubstans* 92,3 93,3 86,3 80,6 83,3 95,1 86,8 92,4 77,4 85,7 88 Överskrider riktvärdet för farligt avfall Överskrider riktvärdet för MKM Överskrider riktvärdet för KM PG1 PG2 PG3 PG3 PG4 PG5 PG6 PG7 PG8 PG9 PG10

18 SANDSTRÖM Översiktlig provgropsgrävning Bilaga 4 Datum: Projektnr: Analysrapporter Eurofins AB

19 Eurofins Environment Sweden AB (Lidköping) Box 887 Sjöhagsg. 3 SE Lidköping Tlf: Fax: Sandström AB AR-14-SL Exportgatan 38 C EUSELI Í%R%^ÂÂW<cEÎ HISINGS BACKA Kundnummer: SL Analysrapport Uppdragsmärkn Meros camping Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: Provtagningsplats: PG Meros Camping Djup (m) Provtagare Provtagningsdatum 0,9-1, Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 92.3 % 5% SS EN Benso(antracen < mg/kg Ts 25% Krysen < mg/kg Ts 25% Benso(b,k)fluoranten < mg/kg Ts 25% Benso(pyren < mg/kg Ts 25% Indeno(1,2,3-cd)pyren < mg/kg Ts 25% Dibenso(a,h)antracen < mg/kg Ts 25% Summa cancerogena PAH < 0.30 mg/kg Ts Naftalen < mg/kg Ts 25% Acenaftylen < mg/kg Ts 25% Acenaften < mg/kg Ts 25% Fluoren < mg/kg Ts 25% Fenantren < mg/kg Ts 25% Antracen < mg/kg Ts 25% Fluoranten < mg/kg Ts 25% Pyren < mg/kg Ts 25% Benzo(g,h,i)perylen < mg/kg Ts 25% Summa övriga PAH < 0.30 mg/kg Ts Summa PAH med låg molekylvikt < 0.30 mg/kg Ts Summa PAH med medelhög molekylvikt < 0.30 mg/kg Ts Summa PAH med hög molekylvikt < 0.30 mg/kg Ts Arsenik As 3.1 mg/kg Ts 30% SS / ICP-AES Barium Ba 21 mg/kg Ts 20% SS / ICP-AES Bly Pb 3.9 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 2.9 mg/kg Ts 20% SS / ICP-AES insända provet. Sida 1 av 2

20 AR-14-SL EUSELI Í%R%^ÂÂW<cEÎ Koppar Cu 3.7 mg/kg Ts 30% SS / ICP-AES Krom Cr 8.6 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg < mg/kg Ts 20% SS / ICP-AES Nickel Ni 5.1 mg/kg Ts 30% SS / ICP-AES Vanadin V 16 mg/kg Ts 35% SS / ICP-AES Zink Zn 20 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Sweden AB (Lidköping), SWEDEN Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2

21 Eurofins Environment Sweden AB (Lidköping) Box 887 Sjöhagsg. 3 SE Lidköping Tlf: Fax: Sandström AB AR-14-SL Exportgatan 38 C EUSELI Í%R%^ÂÂW<dNÎ HISINGS BACKA Kundnummer: SL Analysrapport Uppdragsmärkn Meros camping Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: Provtagningsplats: PG Meros Camping Djup (m) Provtagare Provtagningsdatum 0,0-0, Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 93.9 % 5% SS EN Benso(antracen < mg/kg Ts 25% Krysen < mg/kg Ts 25% Benso(b,k)fluoranten < mg/kg Ts 25% Benso(pyren < mg/kg Ts 25% Indeno(1,2,3-cd)pyren < mg/kg Ts 25% Dibenso(a,h)antracen < mg/kg Ts 25% Summa cancerogena PAH < 0.30 mg/kg Ts Naftalen < mg/kg Ts 25% Acenaftylen < mg/kg Ts 25% Acenaften < mg/kg Ts 25% Fluoren < mg/kg Ts 25% Fenantren < mg/kg Ts 25% Antracen < mg/kg Ts 25% Fluoranten < mg/kg Ts 25% Pyren < mg/kg Ts 25% Benzo(g,h,i)perylen < mg/kg Ts 25% Summa övriga PAH < 0.30 mg/kg Ts Summa PAH med låg molekylvikt < 0.30 mg/kg Ts Summa PAH med medelhög molekylvikt < 0.30 mg/kg Ts Summa PAH med hög molekylvikt < 0.30 mg/kg Ts Arsenik As < 2.0 mg/kg Ts 30% SS / ICP-AES Barium Ba 5.1 mg/kg Ts 20% SS / ICP-AES Bly Pb 1.3 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co < 0.48 mg/kg Ts 20% SS / ICP-AES insända provet. Sida 1 av 2

22 AR-14-SL EUSELI Í%R%^ÂÂW<dNÎ Koppar Cu 0.80 mg/kg Ts 30% SS / ICP-AES Krom Cr 1.7 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg < mg/kg Ts 20% SS / ICP-AES Nickel Ni 0.61 mg/kg Ts 30% SS / ICP-AES Vanadin V 2.8 mg/kg Ts 35% SS / ICP-AES Zink Zn 5.2 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Sweden AB (Lidköping), SWEDEN Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2

23 Eurofins Environment Sweden AB (Lidköping) Box 887 Sjöhagsg. 3 SE Lidköping Tlf: Fax: Sandström AB AR-14-SL Exportgatan 38 C EUSELI Í%R%^ÂÂW<eWÎ HISINGS BACKA Kundnummer: SL Analysrapport Uppdragsmärkn Meros camping Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: Provtagningsplats: PG Meros Camping Djup (m) Provtagare Provtagningsdatum 0,0-0, Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 86.3 % 5% SS EN Benso(antracen < mg/kg Ts 25% Krysen < mg/kg Ts 25% Benso(b,k)fluoranten < mg/kg Ts 25% Benso(pyren < mg/kg Ts 25% Indeno(1,2,3-cd)pyren < mg/kg Ts 25% Dibenso(a,h)antracen < mg/kg Ts 25% Summa cancerogena PAH < 0.30 mg/kg Ts Naftalen < mg/kg Ts 25% Acenaftylen < mg/kg Ts 25% Acenaften < mg/kg Ts 25% Fluoren < mg/kg Ts 25% Fenantren < mg/kg Ts 25% Antracen < mg/kg Ts 25% Fluoranten < mg/kg Ts 25% Pyren < mg/kg Ts 25% Benzo(g,h,i)perylen < mg/kg Ts 25% Summa övriga PAH < 0.30 mg/kg Ts Summa PAH med låg molekylvikt < 0.30 mg/kg Ts Summa PAH med medelhög molekylvikt < 0.30 mg/kg Ts Summa PAH med hög molekylvikt < 0.30 mg/kg Ts Arsenik As < 2.1 mg/kg Ts 30% SS / ICP-AES Barium Ba 48 mg/kg Ts 20% SS / ICP-AES Bly Pb 17 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 5.0 mg/kg Ts 20% SS / ICP-AES insända provet. Sida 1 av 2

24 AR-14-SL EUSELI Í%R%^ÂÂW<eWÎ Koppar Cu 14 mg/kg Ts 30% SS / ICP-AES Krom Cr 12 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg mg/kg Ts 20% SS / ICP-AES Nickel Ni 7.5 mg/kg Ts 30% SS / ICP-AES Vanadin V 25 mg/kg Ts 35% SS / ICP-AES Zink Zn 52 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Sweden AB (Lidköping), SWEDEN Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2

25 Eurofins Environment Sweden AB (Lidköping) Box 887 Sjöhagsg. 3 SE Lidköping Tlf: Fax: Sandström AB AR-14-SL Exportgatan 38 C EUSELI Í%R%^ÂÂW<f`Î HISINGS BACKA Kundnummer: SL Analysrapport Uppdragsmärkn Meros camping Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: Provtagningsplats: PG Meros Camping Djup (m) Provtagare Provtagningsdatum 0,3-1, Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 80.6 % 5% SS EN Benso(antracen < mg/kg Ts 25% Krysen < mg/kg Ts 25% Benso(b,k)fluoranten < mg/kg Ts 25% Benso(pyren < mg/kg Ts 25% Indeno(1,2,3-cd)pyren < mg/kg Ts 25% Dibenso(a,h)antracen < mg/kg Ts 25% Summa cancerogena PAH < 0.30 mg/kg Ts Naftalen < mg/kg Ts 25% Acenaftylen < mg/kg Ts 25% Acenaften < mg/kg Ts 25% Fluoren < mg/kg Ts 25% Fenantren < mg/kg Ts 25% Antracen < mg/kg Ts 25% Fluoranten < mg/kg Ts 25% Pyren < mg/kg Ts 25% Benzo(g,h,i)perylen < mg/kg Ts 25% Summa övriga PAH < 0.30 mg/kg Ts Summa PAH med låg molekylvikt < 0.30 mg/kg Ts Summa PAH med medelhög molekylvikt < 0.30 mg/kg Ts Summa PAH med hög molekylvikt < 0.30 mg/kg Ts Arsenik As 2.4 mg/kg Ts 30% SS / ICP-AES Barium Ba 41 mg/kg Ts 20% SS / ICP-AES Bly Pb 6.5 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 5.0 mg/kg Ts 20% SS / ICP-AES insända provet. Sida 1 av 2

26 AR-14-SL EUSELI Í%R%^ÂÂW<f`Î Koppar Cu 12 mg/kg Ts 30% SS / ICP-AES Krom Cr 18 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg < mg/kg Ts 20% SS / ICP-AES Nickel Ni 11 mg/kg Ts 30% SS / ICP-AES Vanadin V 31 mg/kg Ts 35% SS / ICP-AES Zink Zn 41 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Sweden AB (Lidköping), SWEDEN Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2

27 Eurofins Environment Sweden AB (Lidköping) Box 887 Sjöhagsg. 3 SE Lidköping Tlf: Fax: Sandström AB AR-14-SL Exportgatan 38 C EUSELI Í%R%^ÂÂW<giÎ HISINGS BACKA Kundnummer: SL Analysrapport Uppdragsmärkn Meros camping Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: Provtagningsplats: PG Meros Camping Djup (m) Provtagare Provtagningsdatum 0,0-0, Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 83.3 % 5% SS EN Benso(antracen 0.19 mg/kg Ts 25% Krysen 0.23 mg/kg Ts 25% Benso(b,k)fluoranten 0.48 mg/kg Ts 25% Benso(pyren 0.24 mg/kg Ts 25% Indeno(1,2,3-cd)pyren 0.19 mg/kg Ts 25% Dibenso(a,h)antracen mg/kg Ts 25% Summa cancerogena PAH 1.4 mg/kg Ts Naftalen < mg/kg Ts 25% Acenaftylen mg/kg Ts 25% Acenaften < mg/kg Ts 25% Fluoren < mg/kg Ts 25% Fenantren 0.16 mg/kg Ts 25% Antracen mg/kg Ts 25% Fluoranten 0.56 mg/kg Ts 25% Pyren 0.50 mg/kg Ts 25% Benzo(g,h,i)perylen 0.20 mg/kg Ts 25% Summa övriga PAH 1.5 mg/kg Ts Summa PAH med låg molekylvikt < 0.30 mg/kg Ts Summa PAH med medelhög molekylvikt 1.3 mg/kg Ts Summa PAH med hög molekylvikt 1.6 mg/kg Ts Arsenik As 4.2 mg/kg Ts 30% SS / ICP-AES Barium Ba 83 mg/kg Ts 20% SS / ICP-AES Bly Pb 110 mg/kg Ts 30% SS / ICP-AES Kadmium Cd 0.58 mg/kg Ts 30% SS / ICP-AES Kobolt Co 2.0 mg/kg Ts 20% SS / ICP-AES insända provet. Sida 1 av 2

28 AR-14-SL EUSELI Í%R%^ÂÂW<giÎ Koppar Cu 24 mg/kg Ts 30% SS / ICP-AES Krom Cr 6.5 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg mg/kg Ts 20% SS / ICP-AES Nickel Ni 5.0 mg/kg Ts 30% SS / ICP-AES Vanadin V 10 mg/kg Ts 35% SS / ICP-AES Zink Zn 260 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Sweden AB (Lidköping), SWEDEN Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2

29 Eurofins Environment Sweden AB (Lidköping) Box 887 Sjöhagsg. 3 SE Lidköping Tlf: Fax: Sandström AB AR-14-SL Exportgatan 38 C EUSELI Í%R%^ÂÂW<hrÎ HISINGS BACKA Kundnummer: SL Analysrapport Uppdragsmärkn Meros camping Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: Provtagningsplats: PG Meros Camping Djup (m) Provtagare Provtagningsdatum 0,0-0, Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 95.1 % 5% SS EN Benso(antracen < mg/kg Ts 25% Krysen < mg/kg Ts 25% Benso(b,k)fluoranten < mg/kg Ts 25% Benso(pyren < mg/kg Ts 25% Indeno(1,2,3-cd)pyren < mg/kg Ts 25% Dibenso(a,h)antracen < mg/kg Ts 25% Summa cancerogena PAH < 0.30 mg/kg Ts Naftalen < mg/kg Ts 25% Acenaftylen < mg/kg Ts 25% Acenaften < mg/kg Ts 25% Fluoren < mg/kg Ts 25% Fenantren < mg/kg Ts 25% Antracen < mg/kg Ts 25% Fluoranten mg/kg Ts 25% Pyren mg/kg Ts 25% Benzo(g,h,i)perylen < mg/kg Ts 25% Summa övriga PAH < 0.30 mg/kg Ts Summa PAH med låg molekylvikt < 0.30 mg/kg Ts Summa PAH med medelhög molekylvikt < 0.30 mg/kg Ts Summa PAH med hög molekylvikt < 0.30 mg/kg Ts Arsenik As 2.3 mg/kg Ts 30% SS / ICP-AES Barium Ba 13 mg/kg Ts 20% SS / ICP-AES Bly Pb 6.3 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 1.4 mg/kg Ts 20% SS / ICP-AES insända provet. Sida 1 av 2

30 AR-14-SL EUSELI Í%R%^ÂÂW<hrÎ Koppar Cu 4.3 mg/kg Ts 30% SS / ICP-AES Krom Cr 2.7 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg < mg/kg Ts 20% SS / ICP-AES Nickel Ni 2.0 mg/kg Ts 30% SS / ICP-AES Vanadin V 7.7 mg/kg Ts 35% SS / ICP-AES Zink Zn 33 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Sweden AB (Lidköping), SWEDEN Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2

31 Eurofins Environment Sweden AB (Lidköping) Box 887 Sjöhagsg. 3 SE Lidköping Tlf: Fax: Sandström AB AR-14-SL Exportgatan 38 C EUSELI Í%R%^ÂÂW<i{Î HISINGS BACKA Kundnummer: SL Analysrapport Uppdragsmärkn Meros camping Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: Provtagningsplats: PG Meros Camping Djup (m) Provtagare Provtagningsdatum 0,0-0, Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 86.8 % 5% SS EN Benso(antracen < mg/kg Ts 25% Krysen < mg/kg Ts 25% Benso(b,k)fluoranten mg/kg Ts 25% Benso(pyren < mg/kg Ts 25% Indeno(1,2,3-cd)pyren < mg/kg Ts 25% Dibenso(a,h)antracen < mg/kg Ts 25% Summa cancerogena PAH < 0.30 mg/kg Ts Naftalen < mg/kg Ts 25% Acenaftylen < mg/kg Ts 25% Acenaften < mg/kg Ts 25% Fluoren < mg/kg Ts 25% Fenantren < mg/kg Ts 25% Antracen < mg/kg Ts 25% Fluoranten mg/kg Ts 25% Pyren mg/kg Ts 25% Benzo(g,h,i)perylen < mg/kg Ts 25% Summa övriga PAH < 0.30 mg/kg Ts Summa PAH med låg molekylvikt < 0.30 mg/kg Ts Summa PAH med medelhög molekylvikt < 0.30 mg/kg Ts Summa PAH med hög molekylvikt < 0.30 mg/kg Ts PCB 28 < mg/kg Ts 30% LidMiljö.0A PCB 52 < mg/kg Ts 30% LidMiljö.0A PCB 101 < mg/kg Ts 30% LidMiljö.0A PCB 118 < mg/kg Ts 30% LidMiljö.0A PCB 153 < mg/kg Ts 30% LidMiljö.0A insända provet. Sida 1 av 2

32 AR-14-SL EUSELI Í%R%^ÂÂW<i{Î PCB 138 < mg/kg Ts 30% LidMiljö.0A PCB 180 < mg/kg Ts 30% LidMiljö.0A S:a PCB (7st) < mg/kg Ts LidMiljö.0A Arsenik As < 2.1 mg/kg Ts 30% SS / ICP-AES Barium Ba 9.9 mg/kg Ts 20% SS / ICP-AES Bly Pb 8.2 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 0.89 mg/kg Ts 20% SS / ICP-AES Koppar Cu 9.2 mg/kg Ts 30% SS / ICP-AES Krom Cr 2.2 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg mg/kg Ts 20% SS / ICP-AES Nickel Ni 9.6 mg/kg Ts 30% SS / ICP-AES Vanadin V 6.1 mg/kg Ts 35% SS / ICP-AES Zink Zn 29 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Sweden AB (Lidköping), SWEDEN Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2

33 Eurofins Environment Sweden AB (Lidköping) Box 887 Sjöhagsg. 3 SE Lidköping Tlf: Fax: Sandström AB AR-14-SL Exportgatan 38 C EUSELI Í%R%^ÂÂW<jÈÎ HISINGS BACKA Kundnummer: SL Analysrapport Uppdragsmärkn Meros camping Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: Provtagningsplats: PG Meros Camping Djup (m) Provtagare Provtagningsdatum 0,0-1, Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 92.4 % 5% SS EN Bensen < mg/kg Ts 30% LidMiljö.0A Toluen < 0.10 mg/kg Ts 30% LidMiljö.0A Etylbensen < 0.10 mg/kg Ts 30% LidMiljö.0A M/P/O-Xylen < 0.10 mg/kg Ts 30% LidMiljö.0A Summa TEX < 0.20 mg/kg Ts LidMiljö.0A Alifater >C5-C8 < 5.0 mg/kg Ts 30% LidMiljö.0A Alifater >C8-C10 < 3.0 mg/kg Ts 35% LidMiljö.0A Alifater >C10-C12 < 5.0 mg/kg Ts 30% LidMiljö.0A Alifater >C12-C16 < 5.0 mg/kg Ts 30% LidMiljö.0A Alifater >C5-C16 < 20 mg/kg Ts LidMiljö.0A.01.09/15 Alifater >C16-C35 < 10 mg/kg Ts 30% LidMiljö.0A Aromater >C8-C10 < 4.0 mg/kg Ts 30% LidMiljö.0A Aromater >C10-C16 < 3.0 mg/kg Ts 20% LidMiljö.0A Metylkrysener/benzo(antracener < 0.50 mg/kg Ts 25% LidMiljö.0A Metylpyren/fluorantener < 0.50 mg/kg Ts 25% LidMiljö.0A Aromater >C16-C35 < 1.0 mg/kg Ts 25% LidMiljö.0A Oljetyp Ej påvisad * Benso(antracen 0.10 mg/kg Ts 25% Krysen 0.12 mg/kg Ts 25% Benso(b,k)fluoranten 0.24 mg/kg Ts 25% Benso(pyren 0.15 mg/kg Ts 25% Indeno(1,2,3-cd)pyren 0.12 mg/kg Ts 25% Dibenso(a,h)antracen < mg/kg Ts 25% Summa cancerogena PAH 0.76 mg/kg Ts Naftalen < mg/kg Ts 25% insända provet. Sida 1 av 2

34 AR-14-SL EUSELI Í%R%^ÂÂW<jÈÎ Acenaftylen < mg/kg Ts 25% Acenaften < mg/kg Ts 25% Fluoren < mg/kg Ts 25% Fenantren 0.15 mg/kg Ts 25% Antracen mg/kg Ts 25% Fluoranten 0.55 mg/kg Ts 25% Pyren 0.30 mg/kg Ts 25% Benzo(g,h,i)perylen 0.11 mg/kg Ts 25% Summa övriga PAH 1.2 mg/kg Ts Summa PAH med låg molekylvikt < 0.30 mg/kg Ts Summa PAH med medelhög molekylvikt 1.1 mg/kg Ts Summa PAH med hög molekylvikt 0.87 mg/kg Ts PCB 28 < mg/kg Ts 30% LidMiljö.0A PCB 52 < mg/kg Ts 30% LidMiljö.0A PCB 101 < mg/kg Ts 30% LidMiljö.0A PCB 118 < mg/kg Ts 30% LidMiljö.0A PCB 153 < mg/kg Ts 30% LidMiljö.0A PCB 138 < mg/kg Ts 30% LidMiljö.0A PCB 180 < mg/kg Ts 30% LidMiljö.0A S:a PCB (7st) < mg/kg Ts LidMiljö.0A Arsenik As 2.8 mg/kg Ts 30% SS / ICP-AES Barium Ba 18 mg/kg Ts 20% SS / ICP-AES Bly Pb 6.4 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 1.5 mg/kg Ts 20% SS / ICP-AES Koppar Cu 3.3 mg/kg Ts 30% SS / ICP-AES Krom Cr 3.1 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg mg/kg Ts 20% SS / ICP-AES Nickel Ni 2.2 mg/kg Ts 30% SS / ICP-AES Vanadin V 8.3 mg/kg Ts 35% SS / ICP-AES Zink Zn 37 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Sweden AB (Lidköping), SWEDEN Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2

35 Eurofins Environment Sweden AB (Lidköping) Box 887 Sjöhagsg. 3 SE Lidköping Tlf: Fax: Sandström AB AR-14-SL Exportgatan 38 C EUSELI Í%R%^ÂÂW<k&Î HISINGS BACKA Kundnummer: SL Analysrapport Uppdragsmärkn Meros camping Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: Provtagningsplats: PG Meros Camping Djup (m) Provtagare Provtagningsdatum 0,0-0, Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 77.4 % 5% SS EN Benso(antracen < mg/kg Ts 25% Krysen mg/kg Ts 25% Benso(b,k)fluoranten mg/kg Ts 25% Benso(pyren mg/kg Ts 25% Indeno(1,2,3-cd)pyren mg/kg Ts 25% Dibenso(a,h)antracen < mg/kg Ts 25% Summa cancerogena PAH < 0.30 mg/kg Ts Naftalen < mg/kg Ts 25% Acenaftylen < mg/kg Ts 25% Acenaften < mg/kg Ts 25% Fluoren < mg/kg Ts 25% Fenantren mg/kg Ts 25% Antracen < mg/kg Ts 25% Fluoranten mg/kg Ts 25% Pyren mg/kg Ts 25% Benzo(g,h,i)perylen mg/kg Ts 25% Summa övriga PAH 0.34 mg/kg Ts Summa PAH med låg molekylvikt < 0.30 mg/kg Ts Summa PAH med medelhög molekylvikt < 0.30 mg/kg Ts Summa PAH med hög molekylvikt < 0.30 mg/kg Ts Arsenik As 2.6 mg/kg Ts 30% SS / ICP-AES Barium Ba 25 mg/kg Ts 20% SS / ICP-AES Bly Pb 18 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 1.8 mg/kg Ts 20% SS / ICP-AES insända provet. Sida 1 av 2

36 AR-14-SL EUSELI Í%R%^ÂÂW<k&Î Koppar Cu 17 mg/kg Ts 30% SS / ICP-AES Krom Cr 4.6 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg 0.11 mg/kg Ts 20% SS / ICP-AES Nickel Ni 4.2 mg/kg Ts 30% SS / ICP-AES Vanadin V 9.8 mg/kg Ts 35% SS / ICP-AES Zink Zn 54 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Sweden AB (Lidköping), SWEDEN Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2

37 Eurofins Environment Sweden AB (Lidköping) Box 887 Sjöhagsg. 3 SE Lidköping Tlf: Fax: Sandström AB AR-14-SL Exportgatan 38 C EUSELI Í%R%^ÂÂW<l/Î HISINGS BACKA Kundnummer: SL Analysrapport Uppdragsmärkn Meros camping Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: Provtagningsplats: PG Meros Camping Djup (m) Provtagare Provtagningsdatum 0,0-0, Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 85.7 % 5% SS EN Bensen < mg/kg Ts 30% LidMiljö.0A Toluen < 0.10 mg/kg Ts 30% LidMiljö.0A Etylbensen < 0.10 mg/kg Ts 30% LidMiljö.0A M/P/O-Xylen < 0.10 mg/kg Ts 30% LidMiljö.0A Summa TEX < 0.20 mg/kg Ts LidMiljö.0A Alifater >C5-C8 < 5.0 mg/kg Ts 30% LidMiljö.0A Alifater >C8-C10 < 3.0 mg/kg Ts 35% LidMiljö.0A Alifater >C10-C12 < 5.0 mg/kg Ts 30% LidMiljö.0A Alifater >C12-C16 < 5.0 mg/kg Ts 30% LidMiljö.0A Alifater >C5-C16 < 20 mg/kg Ts LidMiljö.0A.01.09/15 Alifater >C16-C35 < 10 mg/kg Ts 30% LidMiljö.0A Aromater >C8-C10 < 4.0 mg/kg Ts 30% LidMiljö.0A Aromater >C10-C16 < 3.0 mg/kg Ts 20% LidMiljö.0A Metylkrysener/benzo(antracener < 0.50 mg/kg Ts 25% LidMiljö.0A Metylpyren/fluorantener < 0.50 mg/kg Ts 25% LidMiljö.0A Aromater >C16-C35 < 1.0 mg/kg Ts 25% LidMiljö.0A Oljetyp Ej påvisad * Benso(antracen mg/kg Ts 25% Krysen mg/kg Ts 25% Benso(b,k)fluoranten 0.10 mg/kg Ts 25% Benso(pyren mg/kg Ts 25% Indeno(1,2,3-cd)pyren mg/kg Ts 25% Dibenso(a,h)antracen < mg/kg Ts 25% Summa cancerogena PAH < 0.30 mg/kg Ts Naftalen < mg/kg Ts 25% insända provet. Sida 1 av 2

38 AR-14-SL EUSELI Í%R%^ÂÂW<l/Î Acenaftylen < mg/kg Ts 25% Acenaften < mg/kg Ts 25% Fluoren < mg/kg Ts 25% Fenantren < mg/kg Ts 25% Antracen < mg/kg Ts 25% Fluoranten mg/kg Ts 25% Pyren mg/kg Ts 25% Benzo(g,h,i)perylen mg/kg Ts 25% Summa övriga PAH < 0.30 mg/kg Ts Summa PAH med låg molekylvikt < 0.30 mg/kg Ts Summa PAH med medelhög molekylvikt < 0.30 mg/kg Ts Summa PAH med hög molekylvikt 0.31 mg/kg Ts Arsenik As < 2.1 mg/kg Ts 30% SS / ICP-AES Barium Ba 33 mg/kg Ts 20% SS / ICP-AES Bly Pb 33 mg/kg Ts 30% SS / ICP-AES Kadmium Cd 0.23 mg/kg Ts 30% SS / ICP-AES Kobolt Co 1.3 mg/kg Ts 20% SS / ICP-AES Koppar Cu 12 mg/kg Ts 30% SS / ICP-AES Krom Cr 3.7 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg mg/kg Ts 20% SS / ICP-AES Nickel Ni 1.9 mg/kg Ts 30% SS / ICP-AES Vanadin V 7.5 mg/kg Ts 35% SS / ICP-AES Zink Zn 50 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Sweden AB (Lidköping), SWEDEN Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2

39 Eurofins Environment Sweden AB (Lidköping) Box 887 Sjöhagsg. 3 SE Lidköping Tlf: Fax: Sandström AB AR-14-SL Exportgatan 38 C EUSELI Í%R%^ÂÂW<twÎ HISINGS BACKA Kundnummer: SL Analysrapport Uppdragsmärkn Meros Camping Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: Provtagningsplats: PG10 0,3-0,6m Meros Camping Provtagare Provtagningsdatum Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 88.0 % 5% SS EN Benso(antracen < mg/kg Ts 25% Krysen < mg/kg Ts 25% Benso(b,k)fluoranten < mg/kg Ts 25% Benso(pyren < mg/kg Ts 25% Indeno(1,2,3-cd)pyren < mg/kg Ts 25% Dibenso(a,h)antracen < mg/kg Ts 25% Summa cancerogena PAH < 0.30 mg/kg Ts Naftalen < mg/kg Ts 25% Acenaftylen < mg/kg Ts 25% Acenaften < mg/kg Ts 25% Fluoren < mg/kg Ts 25% Fenantren < mg/kg Ts 25% Antracen < mg/kg Ts 25% Fluoranten < mg/kg Ts 25% Pyren < mg/kg Ts 25% Benzo(g,h,i)perylen < mg/kg Ts 25% Summa övriga PAH < 0.30 mg/kg Ts Summa PAH med låg molekylvikt < 0.30 mg/kg Ts Summa PAH med medelhög molekylvikt < 0.30 mg/kg Ts Summa PAH med hög molekylvikt < 0.30 mg/kg Ts Arsenik As < 2.1 mg/kg Ts 30% SS / ICP-AES Barium Ba 4.6 mg/kg Ts 20% SS / ICP-AES Bly Pb 1.9 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co < 0.52 mg/kg Ts 20% SS / ICP-AES insända provet. Sida 1 av 2

40 AR-14-SL EUSELI Í%R%^ÂÂW<twÎ Koppar Cu < 0.52 mg/kg Ts 30% SS / ICP-AES Krom Cr 1.3 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg < mg/kg Ts 20% SS / ICP-AES Nickel Ni 0.72 mg/kg Ts 30% SS / ICP-AES Vanadin V 3.0 mg/kg Ts 35% SS / ICP-AES Zink Zn 6.9 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Sweden AB (Lidköping), SWEDEN Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2
