1 MARKTEKNISK UNDERSÖKNINGSRAPPORT WHITE ARKITEKTER Danderyds sjukhusområde Stockholm

2 Danderyds sjukhusområde MARKTEKNISK UNDERSÖKNINGSRAPPORT Datum Uppdragsnummer Utgåva/Status Underlag inför ändring detaljplan Jindar Espar Uppdragsledare Henric Karlsson Granskare Ramböll Sverige AB Box 179, Krukmakargatan Stockholm Telefon Fax Unr Organisationsnummer

3 Innehållsförteckning 1. Uppdragets omfattning Utförda arbeten Fältundersökningar Genomförande Omfattning Mätningsteknik Genomförande Grundvattenmätning Miljötekniska undersökningar Miljötekniska analyser Härledda värden Ritningar... 5 Bilagor: Bilaga 1, geotekniska laboratorieresultat Bilaga 2, miljötekniska laboratorieresultat i:\sgt\214\ \3_teknik\g\dokument\beskrivningar\mur.doc MUR GEOTEKNIK OCH MILJÖTEKNIK Danderyds sjukhusområde Unr i

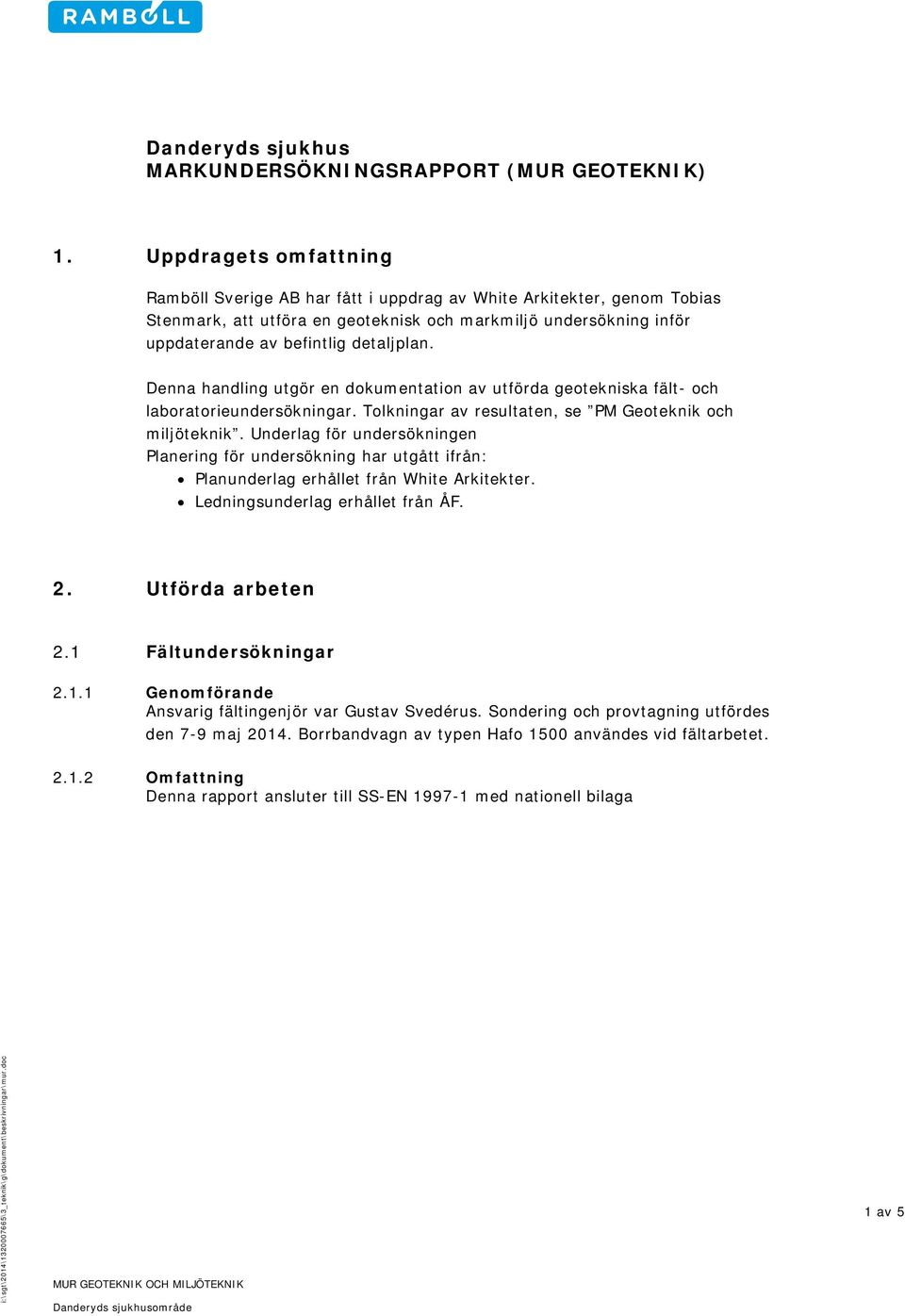

4 Danderyds sjukhus MARKUNDERSÖKNINGSRAPPORT (MUR GEOTEKNIK) 1. Uppdragets omfattning Ramböll Sverige AB har fått i uppdrag av White Arkitekter, genom Tobias Stenmark, att utföra en geoteknisk och markmiljö undersökning inför uppdaterande av befintlig detaljplan. Denna handling utgör en dokumentation av utförda geotekniska fält- och laboratorieundersökningar. Tolkningar av resultaten, se PM Geoteknik och miljöteknik. Underlag för undersökningen Planering för undersökning har utgått ifrån: Planunderlag erhållet från White Arkitekter. Ledningsunderlag erhållet från ÅF. 2. Utförda arbeten 2.1 Fältundersökningar Genomförande Ansvarig fältingenjör var Gustav Svedérus. Sondering och provtagning utfördes den 7-9 maj 214. Borrbandvagn av typen Hafo 15 användes vid fältarbetet Omfattning Denna rapport ansluter till SS-EN med nationell bilaga i:\sgt\214\ \3_teknik\g\dokument\beskrivningar\mur.doc MUR GEOTEKNIK OCH MILJÖTEKNIK Danderyds sjukhusområde 1 av 5

5 Tabell 1. Planering och redovisning Undersökningsmetod Standard eller styrande dokument Fältplanering SS-EN Geoteknisk fälthandbok SGF Rapport 1:96 Fältutförande samt SS-EN-ISO Beteckningssystem SGF/BGS beteckningssystem 21:2 Tabell 2. Fältundersökningar Undersökningsmetod Standard eller styrande dokument Vikt-sondering SGF Rapport 3:99 Jb-Total SGF Rapport 1:26 Ostörd provtagning SGF Rapport 1:29 Tabell 3. Laboratorieundersökningar Undersökningsmetod Standard eller styrande dokument Klassificering SS Skymdensitet SS Vattenkvot och vattenmättnadsgrad SS Ödometerförsök SS Konflytgräns SS Utförda punkter är i uppdraget benämnda 14RXX och omfattar följande typer av undersökningar: Sonderingar: - 11 jordbergsonderingar, JB-tot - 2 grundvattenrör, GVR - Ostördprovtagning på en nivå i två punkter, Kv - Vingsondering i en punkt på tre nivåer, Vb - Skruvprovtagning för markmiljöbedömning i 8 punkter på 18 nivåer, skr i:\sgt\214\ \3_teknik\g\dokument\beskrivningar\mur.doc Placering av sonderingar och provtagningar framgår av plan- och sektionsritningar. Samtliga resultat från sonderingar och provtagningar finns digitalt lagrade i GeoSuite-databas. Det digitala materialet kan exporteras till flera olika filformat för vidare bearbetning exempelvis för 3D-modellering av jordlagergränser eller presentation av geotekniska förhållanden med ett GIS-verktyg. 2.2 Mätningsteknik Genomförande Utsättning av borrpunkter utfördes i samband med sondering av ansvarig fältingenjör Göran Andervass. Utsättning utfördes med GPS och totalstation. MUR GEOTEKNIK OCH MILJÖTEKNIK Danderyds sjukhusområde 2 av 5

6 Koordinatsystem: Plan: Sweref Höjd: RH Grundvattenmätning Två grundvattenrör installerades i samband med fältarbeten. Rören är benämna 14R12GV och 14R17GV. Grundvattenrören avlästets i samband med installation. GV-rör Nivå Djup under markytan Datum (+ m) (m) 14R12GV +,3 1, R17GV +2,6 3, Miljötekniska undersökningar Undersökningarna utfördes i samband med den geotekniska undersökningen. Undersökningen bestod av skruvprovtagningar i punkter 14R1, 14R5, 14R9, 14R11 samt 14R16A. Provpunkternas läge redovisas på GP Miljötekniska analyser Miljötekniska analyser med avseende på alifater, aromater, PAH samt tungmetaller har utförts och redovisas i bilaga 2. Provernas analyserades på Sweco Geolab. i:\sgt\214\ \3_teknik\g\dokument\beskrivningar\mur.doc MUR GEOTEKNIK OCH MILJÖTEKNIK Danderyds sjukhusområde 3 av 5

7 3. Härledda värden Nedan redovisas härledda värden för skjuvhållfasthet korrigerat m.a.p. konflytgräns. i:\sgt\214\ \3_teknik\g\dokument\beskrivningar\mur.doc MUR GEOTEKNIK OCH MILJÖTEKNIK Danderyds sjukhusområde 4 av 5

8 4. Ritningar GP11 Plan 1:1 GS11 Sektion A-A, B-B H 1:1 L 1:2 GS12 Sektion D-D, E-E OCH F-F H 1:1 L 1:2 i:\sgt\214\ \3_teknik\g\dokument\beskrivningar\mur.doc MUR GEOTEKNIK OCH MILJÖTEKNIK Danderyds sjukhusområde 5 av 5

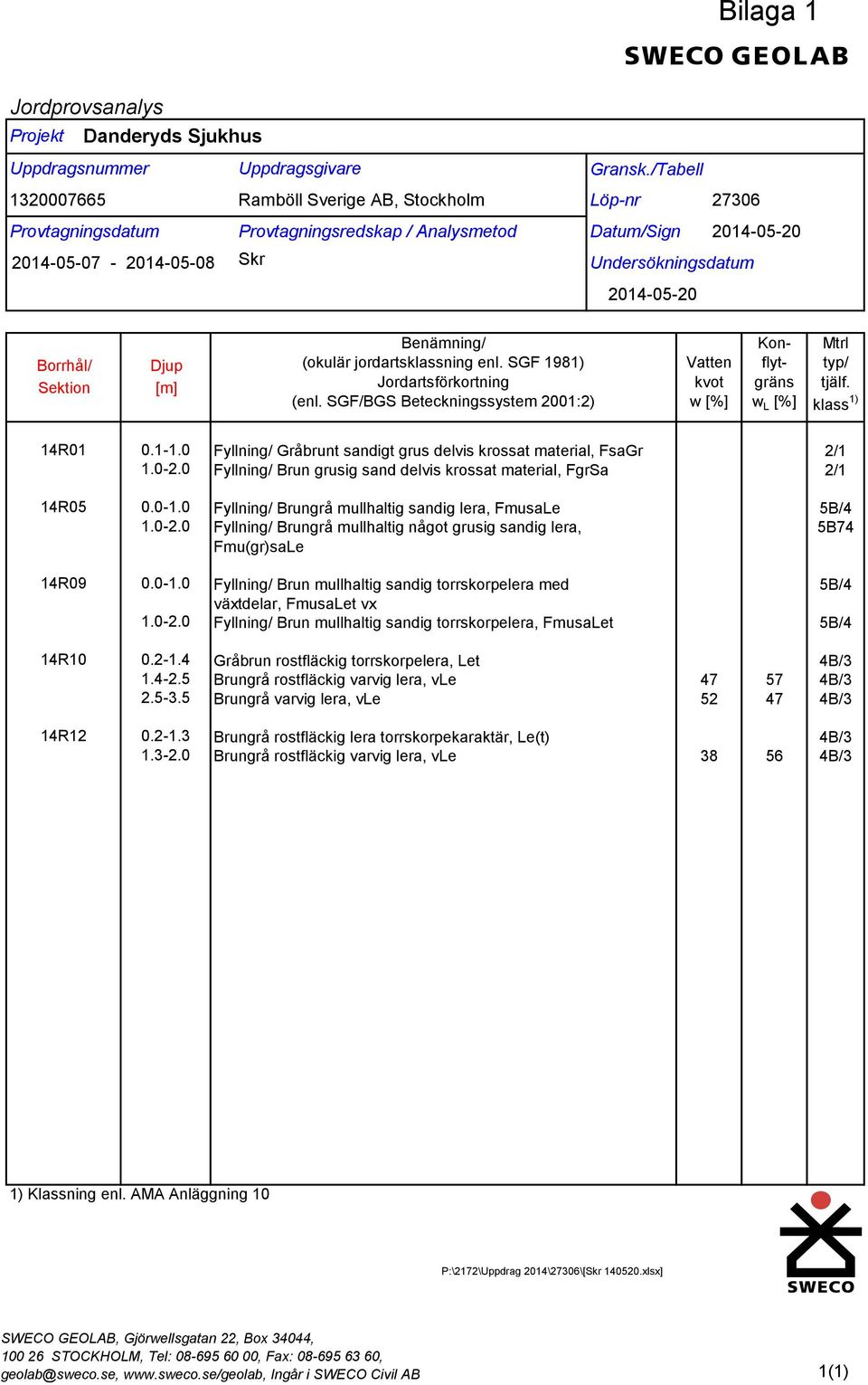

9 Bilaga 1 ds Jordprovsanalys Projekt Danderyds Sjukhus Uppdragsnummer Uppdragsgivare Ramböll Sverige AB, Stockholm Provtagningsdatum Provtagningsredskap / Analysmetod Skr Gransk./Tabell Löp-nr 2736 Datum/Sign Undersökningsdatum Borrhål/ Sektion Djup [m] Benämning/ (okulär jordartsklassning enl. SGF 1981) Jordartsförkortning (enl. SGF/BGS Beteckningssystem 21:2) Vatten kvot w [%] Konflytgräns w L [%] Mtrl typ/ tjälf. klass 1) 14R Fyllning/ Gråbrunt sandigt grus delvis krossat material, FsaGr Fyllning/ Brun grusig sand delvis krossat material, FgrSa 2/1 2/1 14R Fyllning/ Brungrå mullhaltig sandig lera, FmusaLe Fyllning/ Brungrå mullhaltig något grusig sandig lera, Fmu(gr)saLe 5B/4 5B74 14R Fyllning/ Brun mullhaltig sandig torrskorpelera med växtdelar, FmusaLet vx Fyllning/ Brun mullhaltig sandig torrskorpelera, FmusaLet 5B/4 5B/4 14R Gråbrun rostfläckig torrskorpelera, Let Brungrå rostfläckig varvig lera, vle Brungrå varvig lera, vle B/3 4B/3 4B/3 14R Brungrå rostfläckig lera torrskorpekaraktär, Le(t) Brungrå rostfläckig varvig lera, vle B/3 4B/3 1) Klassning enl. AMA Anläggning 1 P:\2172\Uppdrag 214\2736\[Skr 1452.xlsx] SWECO GEOLAB, Gjörwellsgatan 22, Box 3444, 1 26 STOCKHOLM, Tel: , Fax: , geolab@sweco.se, Ingår i SWECO Civil AB 1(1)

10 Bilaga 1 ds Jordprovsanalys Projekt Uppdragsnummer Danderyds Sjukhus Provtagningsdatum Uppdragsgivare Ramböll Sverige AB, Stockholm Provtagningsredskap / Analysmetod Skr, Kv St I ø 5mm AMA Anläggning Tjalfarlighet_ama_1 Benämning / Borrhål/ Djup (okulär jordartsklassificering enl. SGF 1981) Sektion [m] Jordartsförkortning (enl. SGF/BGS Beteckningssystem 21:1) Sensi- Skjuvtivitet hållf.h. Densitet r [t/m 3 ] Vatten kvot w [%] Gransk./Tabell Löp-nr Datum/Sign Undersökningsdatum Konflytgräns w L [%] S t t fu [kpa] 1) Mtrl. typ/ Anm tjälf. klass 2) 14R Brungrå rostfläckig lera torrskorpekaraktär, Le(t) Brungrå rostfläckig varvig lera, vle Brungrå varvig lera med enstaka tunna finsandsskikt, vle (saf) 4B/3 4B/3 4B/3 14R16A 2.5 Brungrå varvig lera med sandskikt, vle sa 4B/3 1) Okorrigerat värde. Korrigeringen rekommenderas enl. SGF-INFO nr 3 2) Klassificering enl. AMA Anläggning 1 P:\2172\Uppdrag 214\2736\[Kv 1452.xlsx] SWECO GEOLAB, Gjörwellsgatan 22, Box 3444, 1 26 STOCKHOLM, Tel: , Fax: , geolab@sweco.se, Ingår i SWECO Civil AB 1(1)

11 Bilaga 1 Konprovstabell Projekt Danderyds Sjukhus Uppdragsnummer Uppdragsgivare Ramböll Sverige AB, Stockholm Referensnivå Löp-nr 2736 Provtagningsdatum Provtagningsredskap Kv St I ø 5mm Vattennivå / Datum / Gransk./Tabell Datum/Sign Undersökningsdatum Sektion Borrhål Densitet Konprov Skjuvhållfasthet Sensi- Kon- 14R12 Diameter Vikt/ Ostört Omrört Ostört Omrört tivitet flyt- Djup Benämning 1) Längd r Medel t fu gräns [m] [cm] [g/cm] [t/m 3 ] [mm] 2) [mm/g] [mm/g] [kpa] 3) [kpa] S t w L [%] 3.5 Brungrå varvig lera med enstaka tunna 5, 584. / / 17. / 1.75 finsandsskikt / 6 w-våt w-torr [g] Vatten Skål kvot nr w [%] Jordartsförkortning (enl. SGF/BGS Beteckningssystem 21:1) vle (saf) 65 1) Okulär jordartsklassificering enl. SGF ) Fallhöjd: mm har använts P:\2172\Uppdrag 214\2736\[Kon 14R xlsx] 3) Okorrigerat värde. Korrigeringen rekommenderas enl. SGF-INFO nr 3 SWECO GEOLAB, Gjörwellsgatan 22, Box 3444, 1 26 STOCKHOLM, Tel: , Fax: , geolab@sweco.se, Ingår i SWECO Civil AB 1(1)

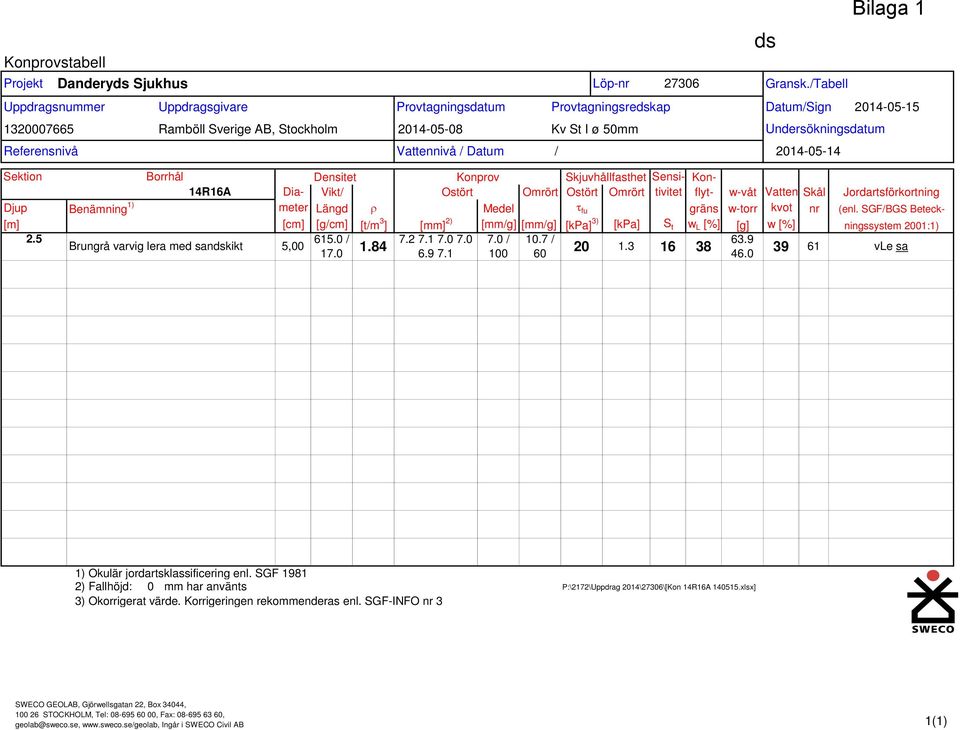

12 Konprovstabell Projekt Danderyds Sjukhus Uppdragsnummer Uppdragsgivare Ramböll Sverige AB, Stockholm Referensnivå Löp-nr 2736 Provtagningsdatum Provtagningsredskap Kv St I ø 5mm Vattennivå / Datum / Bilaga 1 ds Gransk./Tabell Datum/Sign Undersökningsdatum Sektion Borrhål Densitet Konprov Skjuvhållfasthet Sensi- Kon- 14R16A Diameter Längd r Medel t fu gräns Vikt/ Ostört Omrört Ostört Omrört tivitet flyt- Djup Benämning 1) [m] [cm] [g/cm] [t/m 3 ] [mm] 2) [mm/g] [mm/g] [kpa] 3) [kpa] S t w L [%] 2.5 Brungrå varvig lera med sandskikt 5, 615. / / 1.7 / w-våt w-torr [g] Vatten Skål kvot nr w [%] Jordartsförkortning (enl. SGF/BGS Beteckningssystem 21:1) vle sa 1) Okulär jordartsklassificering enl. SGF ) Fallhöjd: mm har använts P:\2172\Uppdrag 214\2736\[Kon 14R16A xlsx] 3) Okorrigerat värde. Korrigeringen rekommenderas enl. SGF-INFO nr 3 SWECO GEOLAB, Gjörwellsgatan 22, Box 3444, 1 26 STOCKHOLM, Tel: , Fax: , geolab@sweco.se, Ingår i SWECO Civil AB 1(1)

13 Bilaga 1 is Redovisning av ödometerförsök, CRS-försök Projekt: Danderyds sjukhus Uppdragsnummer: Uppdragsgivare: Ramböll Sverige AB, Stockholm Datum/Sign: Löp-nr/Gransk.: 2736 Sektion/borrhål: 14R12 Djup: 3,5 m Ödometer nr: 2 Densitet: 1,75 t/m 3 Vattenkvot: 68 % Provningstemp.: 2 o C Provdiameter: 5 mm Benämning: Varvig lera med enstaka tunna finsandsskikt Provhöjd: 2 mm Def.hastighet:,74 %/h 2 Effektivt vertikaltryck, ' v, [kpa] 4 6 1,E- 11 1,E ,E- 9 [%] ' v c v [m 2 /s] 1,E- 8 4 c v 1,E ,E Försöket är utfört och utvärderat enligt Svensk Standard SS Vid utvärdering av c v och k har korrektion utförts så att värdena motsvarar en temperatur av 7 o C. Utrustningens egendeformation är beaktad. För utvärdering se bilagda diagram sid 2-4. Anm. ' c, kpa M L, kpa ' L, kpa M' c v, min, m 2 /s k i, m/s k ,1 3,7E-9 1,2E-1 1,4 SWECO GEOLAB, Gjörwellsgatan 22, Box3444 P:\2172\Uppdrag 214\2736\a14_487.txt Stockholm, Tel , Fax geolab@sweco.se, Ingår i SWECO Infrastructure AB 1 (4)

14 Bilaga 1 is Utvärdering av modultal och kontroll av portryck Projekt: Danderyds sjukhus Uppdragsnummer: Uppdragsgivare: Ramböll Sverige AB, Stockholm Datum/Sign: Löp-nr/Gransk.: 2736 Sektion/borrhål: 14R12 Djup: 3,5 m Ödometer nr: 2 Densitet: 1,75 t/m 3 Vattenkvot: 68 % Provningstemp.: 2 o C Provdiameter: 5 mm Benämning: Varvig lera med enstaka tunna finsandsskikt Provhöjd: 2 mm Def.hastighet:,74 %/h Effektivt vertikaltryck, ' v, [kpa] M [MPa] u b [kpa] u b M Försöket är utfört och utvärderat enligt Svensk Standard SS Utrustningens egendeformation är beaktad. M' ' L, kpa Anm. 13,1 94 SWECO GEOLAB, Gjörwellsgatan 22, Box3444 P:\2172\Uppdrag 214\2736\a14_487.txt Stockholm, Tel , Fax geolab@sweco.se, Ingår i SWECO Infrastructure AB 2 (4)

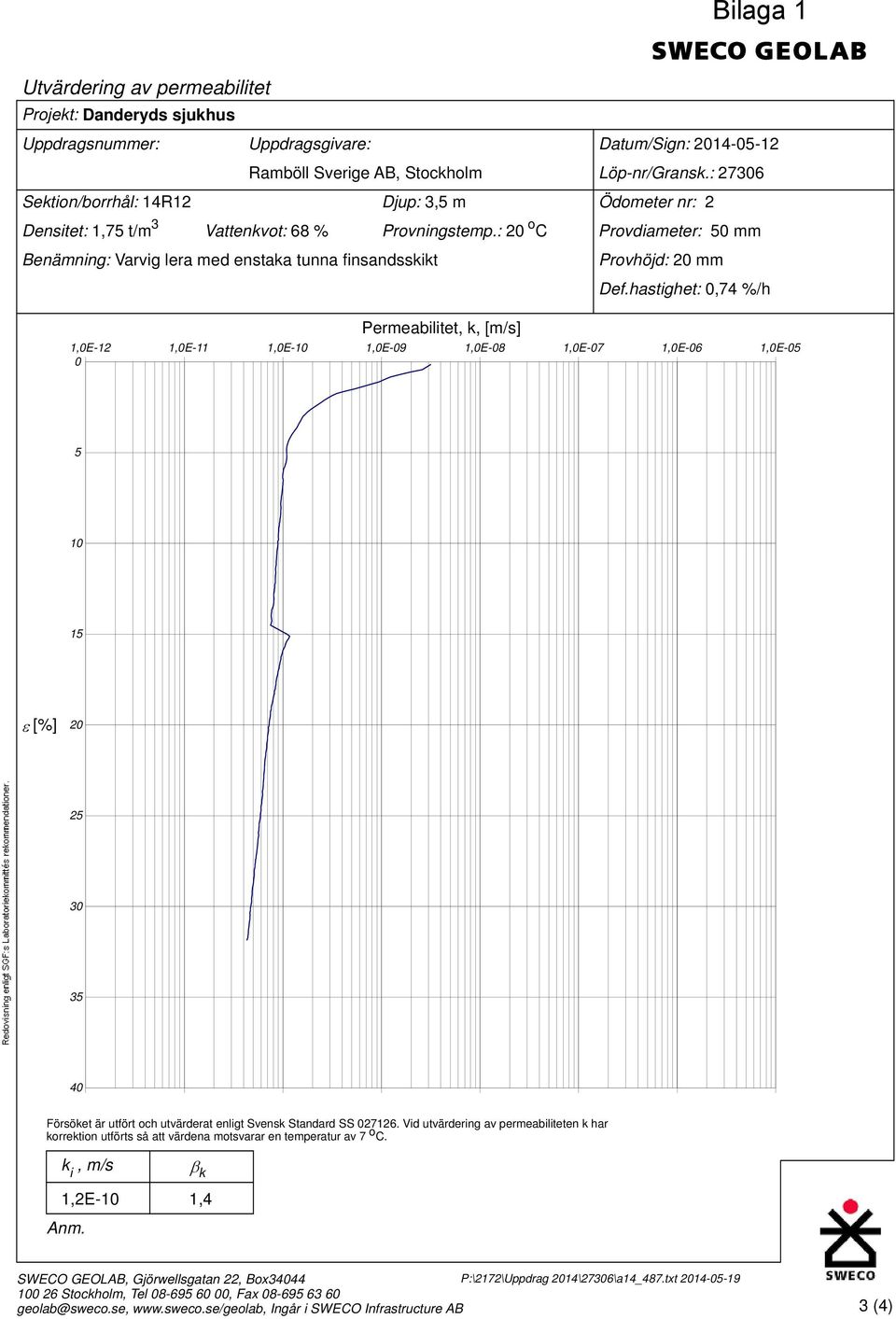

15 Bilaga 1 is Utvärdering av permeabilitet Projekt: Danderyds sjukhus Uppdragsnummer: Uppdragsgivare: Ramböll Sverige AB, Stockholm Datum/Sign: Löp-nr/Gransk.: 2736 Sektion/borrhål: 14R12 Djup: 3,5 m Ödometer nr: 2 Densitet: 1,75 t/m 3 Vattenkvot: 68 % Provningstemp.: 2 o C Provdiameter: 5 mm Benämning: Varvig lera med enstaka tunna finsandsskikt Provhöjd: 2 mm Permeabilitet, k, [m/s] Def.hastighet:,74 %/h 1,E-12 1,E-11 1,E-1 1,E-9 1,E-8 1,E-7 1,E-6 1,E [%] Försöket är utfört och utvärderat enligt Svensk Standard SS Vid utvärdering av permeabiliteten k har korrektion utförts så att värdena motsvarar en temperatur av 7 o C. k i, m/s k 1,2E-1 1,4 Anm. SWECO GEOLAB, Gjörwellsgatan 22, Box3444 P:\2172\Uppdrag 214\2736\a14_487.txt Stockholm, Tel , Fax geolab@sweco.se, Ingår i SWECO Infrastructure AB 3 (4)

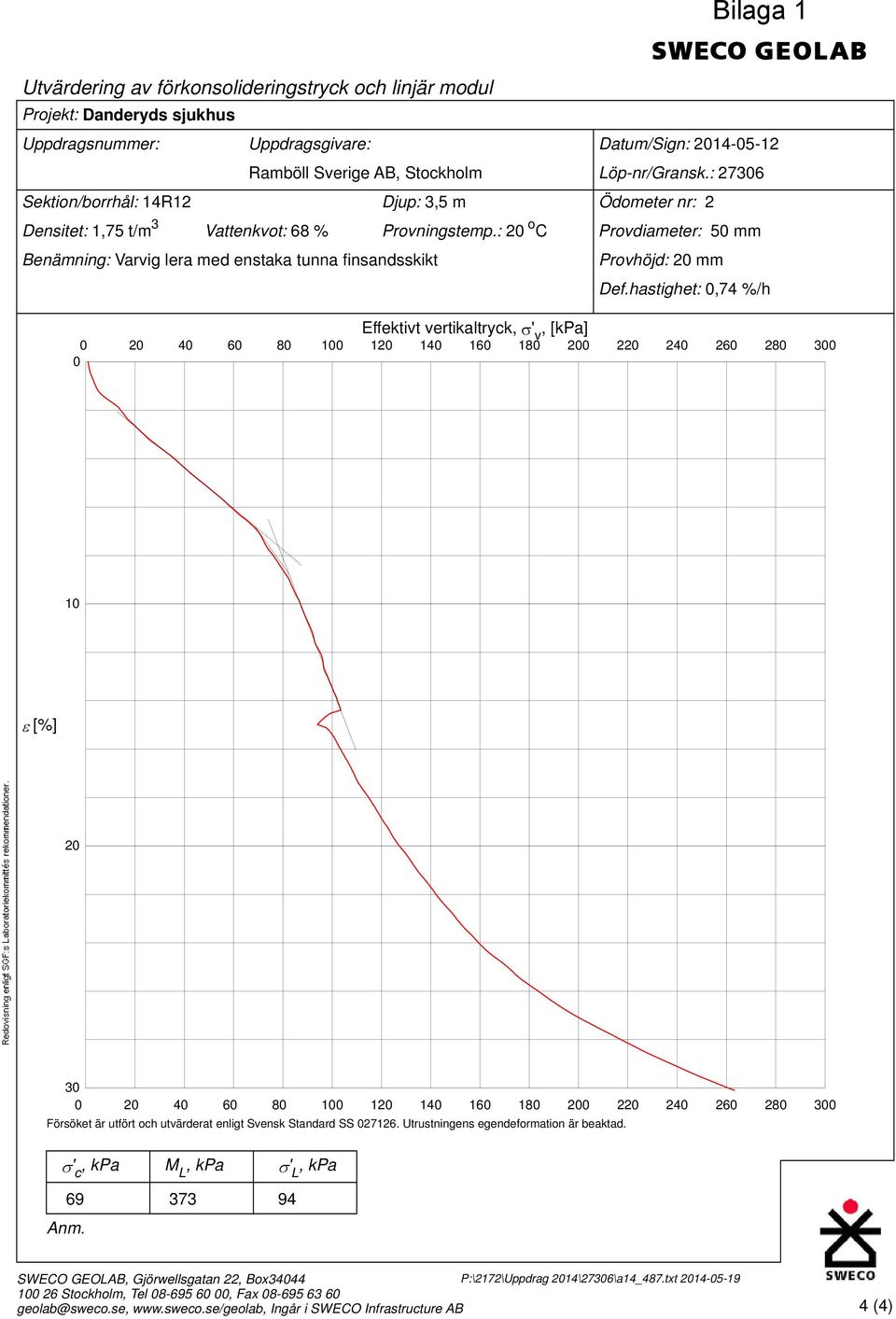

16 Bilaga 1 is Utvärdering av förkonsolideringstryck och linjär modul Projekt: Danderyds sjukhus Uppdragsnummer: Uppdragsgivare: Ramböll Sverige AB, Stockholm Datum/Sign: Löp-nr/Gransk.: 2736 Sektion/borrhål: 14R12 Djup: 3,5 m Ödometer nr: 2 Densitet: 1,75 t/m 3 Vattenkvot: 68 % Provningstemp.: 2 o C Provdiameter: 5 mm Benämning: Varvig lera med enstaka tunna finsandsskikt Provhöjd: 2 mm Def.hastighet:,74 %/h Effektivt vertikaltryck, ' v, [kpa] [%] Försöket är utfört och utvärderat enligt Svensk Standard SS Utrustningens egendeformation är beaktad ' c, kpa M L, kpa ' L, kpa Anm. SWECO GEOLAB, Gjörwellsgatan 22, Box3444 P:\2172\Uppdrag 214\2736\a14_487.txt Stockholm, Tel , Fax geolab@sweco.se, Ingår i SWECO Infrastructure AB 4 (4)

17 Bilaga 1 is Redovisning av ödometerförsök, CRS-försök Projekt: Danderyds sjukhus Uppdragsnummer: Uppdragsgivare: Ramböll Sverige AB, Stockholm Datum/Sign: Löp-nr/Gransk.: 2736 Sektion/borrhål: 14R16A Djup: 2,5 m Ödometer nr: 5 Densitet: 1,84 t/m 3 Vattenkvot: 39 % Provningstemp.: 2 o C Provdiameter: 5 mm Benämning: Varvig lera med sandskikt Provhöjd: 2 mm Def.hastighet:,74 %/h 2 Effektivt vertikaltryck, ' v, [kpa] 4 6 1,E- 11 1,E ,E- 9 ' v [%] c v [m 2 /s] 1,E- 8 4 c v 1,E ,E Försöket är utfört och utvärderat enligt Svensk Standard SS Vid utvärdering av c v och k har korrektion utförts så att värdena motsvarar en temperatur av 7 o C. Utrustningens egendeformation är beaktad. För utvärdering se bilagda diagram sid 2-4. Anm. ' c, kpa M L, kpa ' L, kpa M' c v, min, m 2 /s k i, m/s k , 1,4E-8 2,2E-1 1,7 SWECO GEOLAB, Gjörwellsgatan 22, Box Stockholm, Tel , Fax geolab@sweco.se, Ingår i SWECO Civil AB P:\2172\Uppdrag 214\2736\a14_488.txt (4)

18 Bilaga 1 is Utvärdering av modultal och kontroll av portryck Projekt: Danderyds sjukhus Uppdragsnummer: Uppdragsgivare: Ramböll Sverige AB, Stockholm Datum/Sign: Löp-nr/Gransk.: 2736 Sektion/borrhål: 14R16A Djup: 2,5 m Ödometer nr: 5 Densitet: 1,84 t/m 3 Vattenkvot: 39 % Provningstemp.: 2 o C Provdiameter: 5 mm Benämning: Varvig lera med sandskikt Provhöjd: 2 mm Def.hastighet:,74 %/h Effektivt vertikaltryck, ' v, [kpa] u 9 b 36 M [MPa] u [kpa] b M Försöket är utfört och utvärderat enligt Svensk Standard SS Utrustningens egendeformation är beaktad. M' ' L, kpa Anm. 14, 116 SWECO GEOLAB, Gjörwellsgatan 22, Box Stockholm, Tel , Fax geolab@sweco.se, Ingår i SWECO Civil AB P:\2172\Uppdrag 214\2736\a14_488.txt (4)

19 Bilaga 1 is Utvärdering av permeabilitet Projekt: Danderyds sjukhus Uppdragsnummer: Uppdragsgivare: Ramböll Sverige AB, Stockholm Datum/Sign: Löp-nr/Gransk.: 2736 Sektion/borrhål: 14R16A Djup: 2,5 m Ödometer nr: 5 Densitet: 1,84 t/m 3 Vattenkvot: 39 % Provningstemp.: 2 o C Provdiameter: 5 mm Benämning: Varvig lera med sandskikt Provhöjd: 2 mm Permeabilitet, k, [m/s] Def.hastighet:,74 %/h 1,E-12 1,E-11 1,E-1 1,E-9 1,E-8 1,E-7 1,E-6 1,E [%] Försöket är utfört och utvärderat enligt Svensk Standard SS Vid utvärdering av permeabiliteten k har korrektion utförts så att värdena motsvarar en temperatur av 7 o C. k i, m/s k 2,2E-1 1,7 Anm. SWECO GEOLAB, Gjörwellsgatan 22, Box Stockholm, Tel , Fax geolab@sweco.se, Ingår i SWECO Civil AB P:\2172\Uppdrag 214\2736\a14_488.txt (4)

20 Bilaga 1 is Utvärdering av förkonsolideringstryck och linjär modul Projekt: Danderyds sjukhus Uppdragsnummer: Uppdragsgivare: Ramböll Sverige AB, Stockholm Datum/Sign: Löp-nr/Gransk.: 2736 Sektion/borrhål: 14R16A Djup: 2,5 m Ödometer nr: 5 Densitet: 1,84 t/m 3 Vattenkvot: 39 % Provningstemp.: 2 o C Provdiameter: 5 mm Benämning: Varvig lera med sandskikt Provhöjd: 2 mm Def.hastighet:,74 %/h Effektivt vertikaltryck, ' v, [kpa] [%] Försöket är utfört och utvärderat enligt Svensk Standard SS Utrustningens egendeformation är beaktad ' c, kpa M L, kpa ' L, kpa Anm. SWECO GEOLAB, Gjörwellsgatan 22, Box Stockholm, Tel , Fax geolab@sweco.se, Ingår i SWECO Civil AB P:\2172\Uppdrag 214\2736\a14_488.txt (4)

21 Bilaga 2 SWECO GEOLAB PAH-analys i asfalt Projekt Uppdragsnummer Danderyds Sjukhus Provtagningsdatum Asfalt Analysparameter 14 R 1 -,1 m Benso(a)antracen 4, Chrysen <,5 Benso(b)fluoranten,6 Benso(k)fluoranten 1, Benso(a)pyren,8 Indeno(1,2,3-cd)pyren <,5 Dibenso(a,h)antracen <,5 Summa USEPA 7 PAH 6,4 Naftalen <1 Acenaftylen <1 Acenaften <1 Fluoren <1 Fenantren 1,8 Antracen <1 Fluoranten 3, Pyren 2, Benso(ghi)perylen <1 Summa USEPA 16 PAH <15 Uppdragsgivare Ramböll AB, Stockholm Analysmetod GC-MS [mg/kg] Gransk./Tabell Löp-nr 2736 Datum/Sign Undersökningsdatum G:\2172\DATA\ADM\Miljölab\[PAH i asfalt.xls] SWECO GEOLAB Gjörwellsgatan 22, Box 3444, 1 26 STOCKHOLM Tel: , Fax: , geolab@sweco.se,

22 Bilaga 2 Miljögeoteknisk analys RAPPORT SWECO GEOLAB Sid 1(3) utfärdad av ackrediterat laboratorium Projekt Uppdragsnummer Provtagningsdatum Danderyds Sjukhus Uppdragsgivare Ramböll AB, Stockholm Analysmetoder GC-MS(mg/kg TS) [SS-ISO 18287:28 mod.] Undersökningsdatum ICP-OES(mg/kg TS) [SS-EN-ISO mod.] Uppslutning 7M HNO3 [SS mod.] Torrsubstans [SS-ISO 11465] Löp nr 2736 Datum Lars Sandberg Kemist Analysparameter Alifater >C5-C8* Alifater >C8-C1* Alifater >C1-C12* Alifater >C12-C16* Alifater >C5-C16* Alifater >C16-C35* Aromater >C8-C1* Aromater >C1-C16* Aromater >C16-C35* PAH-L* PAH-M* PAH-H* Arsenik Bly Kadmium Kobolt Koppar Krom totalt Nickel Vanadin Zink Torrsubstans [%] 14 R 1 14 R 1 14 R 5 14 R 5 14 R 9 14 R 9 14 R 11,1-1 m 1-2 m -1 m 1-2 m -1 m 1-2 m -,5 m <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <2 <2 <2 <2 <2 <2 < <2 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <5 <5 <5 <5 <5 <5 < <,2 <,2,2 <,2,27 <,2,34 4,8 4,3 6,2 6,1 13 7, , ,6 9, ,6 95,6 9,6 89, ,5 8,3 Analysresultaten avser endast det provmaterial som levererats till laboratoriet. P:\2172\Uppdrag 214\2736\[Miljöprov xls]Blad1 SWECO GEOLAB Gjörwellsgatan 22, Box 3444, 1 26 STOCKHOLM Tel: , Fax: , geolab@sweco.se,

23 Bilaga 2 Miljögeoteknisk analys RAPPORT SWECO GEOLAB Sid 2(3) utfärdad av ackrediterat laboratorium Projekt Uppdragsnummer Provtagningsdatum Danderyds Sjukhus Uppdragsgivare Ramböll AB, Stockholm Analysmetoder GC-MS(mg/kg TS) [SS-ISO 18287:28 mod.] Undersökningsdatum ICP-OES(mg/kg TS) [SS-EN-ISO mod.] Uppslutning 7M HNO3 [SS mod.] Torrsubstans [SS-ISO 11465] Löp nr 2736 Datum Lars Sandberg Kemist Analysparameter Alifater >C5-C8* Alifater >C8-C1* Alifater >C1-C12* Alifater >C12-C16* Alifater >C5-C16* Alifater >C16-C35* Aromater >C8-C1* Aromater >C1-C16* Aromater >C16-C35* PAH-L* PAH-M* PAH-H* Arsenik Bly Kadmium Kobolt Koppar Krom totalt Nickel Vanadin Zink Torrsubstans [%] 14 R R 16A 14 R 16A,5-1 m -,5 m,5-1 m <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <2 <2 <2 < <1 <1 <1 <1 <1 <1 <1 <1 <1 <5 <5 < ,27,65, , ,9 78,7 Analysresultaten avser endast det provmaterial som levererats till laboratoriet. P:\2172\Uppdrag 214\2736\[Miljöprov xls]Blad1 SWECO GEOLAB Gjörwellsgatan 22, Box 3444, 1 26 STOCKHOLM Tel: , Fax: , geolab@sweco.se,

24 Bilaga 2 Miljögeoteknisk analys RAPPORT SWECO GEOLAB Sid 3 (3) utfärdad av ackrediterat laboratorium * efter parameternamn indikerar icke ackrediterad analys. Metod Bestämning av tungmetaller i jord enligt SS samt SS-EN ISO Provet uppsluts genom tryckkokning med 7 M HNO 3 vid 12 C och 15 kpa. Analys görs med ICP-OES. Mätosäkerhet (k=2) Arsenik ± 28% Bly ± 24% Kadmium ± 23% Kobolt ± 19% Koppar ± 21% Krom ± 12% Nickel ± 17% Vanadin ± 16% Zink ± 1% Bestämning av torrsubstans enligt SS-ISO Provet torkas vid 15 C. Mätosäkerhet (k=2) : ± 1,1% Mätosäkerheten anges som en utvidgad osäkerhet beräknad med en täckningsfaktor lika med 2 vilket ger en konfidensnivå på ungefär 95%. Denna rapport får endast anges i sin helhet om inte utfärdande laboratorium i förväg skriftligen godkänt annat. Laboratoriets ansvar i samband med uppdrag framgår av Geolab prislista under Allmänna villkor. Lars Sandberg Kemist
