MARKTEKNISK UNDERSÖKNINGSRAPPORT (MUR)

Transkript

1 MARKTEKNISK UNDERSÖKNINGSRAPPORT (MUR) AVESTA VA OCH AVFALL AB KARLSLUNDS DEPONI, ÅKER NORR OM DEPONI UPPDRAGSNUMMER RAPPORT FALUN SWECO INFRASTRUCTURE AB FALUN GEOTEKNIK 1 (5) repo1.docx Sweco Södra Mariegatan 18E Box 192 SE Falun, Sverige Telefon +46 () Fax +46 () Swe c o In fra s tru c tur e AB Org.nr Styrelsens säte: Stockholm T ho ma s He db er g Telefon direkt +46 () Mobil +46 () thomas.hedberg@sweco.se JP p:\1569\152927_avesta_rådgivning\\14_geoteknik\doc\markteknisk undersökningsrapport åker.docx

2 INNEHÅLLSFÖRTECKNING 1 Uppdrag 3 2 Objekt 3 3 Syfte / Omfattning 3 4 Underlag för undersökningen 3 5 Styrande dokument 3 6 Befintliga förhållanden 4 7 Positionering 4 8 Geotekniska fältundersökningar Utförda undersökningar Undersökningsperiod Fältingenjörer 5 9 Laboratorieundersökningar 5 1 Redovisning 5 2 (5) repo1.docx MARKTEKNISK UNDERSÖKNINGSRAPPORT (MUR) KARLSLUNDS DEPONI, ÅKER NORR OM DEPONI JP p:\1569\152927_avesta_rådgivning\\14_geoteknik\doc\markteknisk undersökningsrapport åker.docx

3 1 Uppdrag På uppdrag av Avesta Va och Avfall AB har Sweco Infrastructure AB utfört en geoteknisk undersökning vid Karlslunds deponi, Avesta kommun. 2 Objekt Objektet avser geoteknisk undersökning av åkermark norr om deponin för bedömning av jordars egenskaper och användbarhet i samband med sluttäckning av deponin. Undersökningen ska också utgöra underlag till planering av framtida lakvattenhantering inom aktuellt område. 3 Syfte / Omfattning Undersökning i syfte att översiktligt klarlägga geotekniska förhållanden inom aktuellt område. Föreliggande handling syftar även till att utgöra: Dokumentation över utförd geoteknisk undersökning Underlag för geotekniska bedömningar och utvärderingar Geodatabank för framtida behov 4 Underlag för undersökningen Digitalt underlag har tillhandahållits av beställaren 5 Styrande dokument Denna rapport ansluter till SS-EN med tillhörande nationell bilaga. Planering och redovisning Moment Standard eller annat styrande dokument Fältplanering SS-EN Fältarbeten Geoteknisk fälthandbok SGF Rapport 1:96 samt SS-EN-ISO Beteckningssystem SGF/BGS beteckningssystem 21:2 3 (5) repo1.docx MARKTEKNISK UNDERSÖKNINGSRAPPORT (MUR) KARLSLUNDS DEPONI, ÅKER NORR OM DEPONI JP p:\1569\152927_avesta_rådgivning\\14_geoteknik\doc\markteknisk undersökningsrapport åker.docx

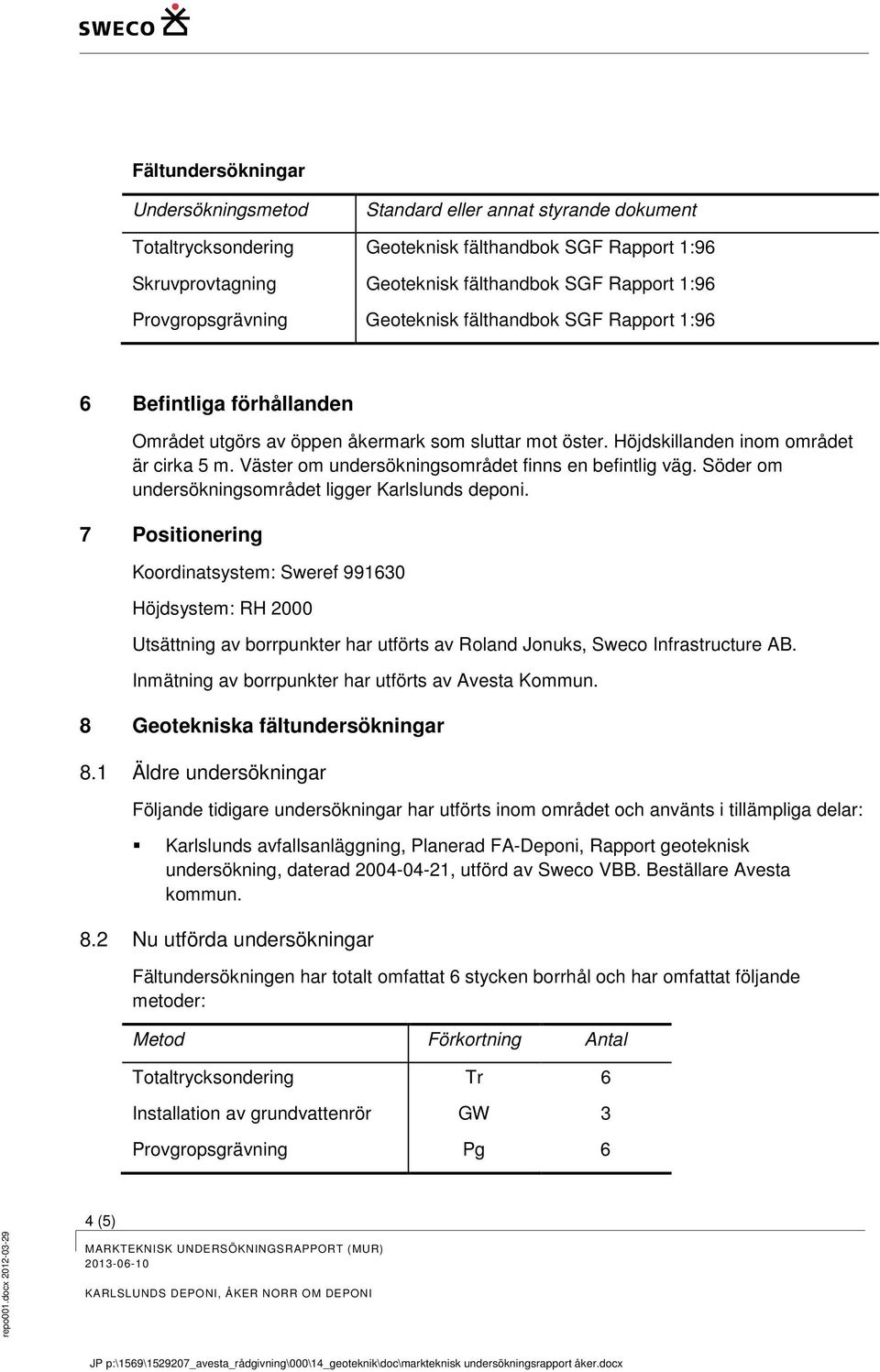

4 Fältundersökningar Undersökningsmetod Totaltrycksondering Skruvprovtagning Standard eller annat styrande dokument Geoteknisk fälthandbok SGF Rapport 1:96 Geoteknisk fälthandbok SGF Rapport 1:96 Provgropsgrävning Geoteknisk fälthandbok SGF Rapport 1:96 6 Befintliga förhållanden Området utgörs av öppen åkermark som sluttar mot öster. Höjdskillanden inom området är cirka 5 m. Väster om undersökningsområdet finns en befintlig väg. Söder om undersökningsområdet ligger Karlslunds deponi. 7 Positionering Koordinatsystem: Sweref Höjdsystem: RH 2 Utsättning av borrpunkter har utförts av Roland Jonuks, Sweco Infrastructure AB. Inmätning av borrpunkter har utförts av Avesta Kommun. 8 Geotekniska fältundersökningar 8.1 Äldre undersökningar Följande tidigare undersökningar har utförts inom området och använts i tillämpliga delar: Karlslunds avfallsanläggning, Planerad FA-Deponi, Rapport geoteknisk undersökning, daterad , utförd av Sweco VBB. Beställare Avesta kommun. 8.2 Nu utförda undersökningar Fältundersökningen har totalt omfattat 6 stycken borrhål och har omfattat följande metoder: Metod Förkortning Antal Totaltrycksondering Installation av grundvattenrör Tr GW 6 3 Provgropsgrävning Pg 6 4 (5) repo1.docx MARKTEKNISK UNDERSÖKNINGSRAPPORT (MUR) KARLSLUNDS DEPONI, ÅKER NORR OM DEPONI JP p:\1569\152927_avesta_rådgivning\\14_geoteknik\doc\markteknisk undersökningsrapport åker.docx

5 Geotekniska fältarbeten är utförda med geoteknisk borrbandvagn typ Geotech 64D. Provgropar är grävda med 14 tons bandburen grävmaskin 8.3 Undersökningsperiod Geotekniska fältarbeten utfördes under perioden maj Fältingenjörer Geotekniska fältarbeten har utförts under ledning av Niclas Fröbom och Roland Jonuks, Sweco Infrastructure AB. 9 Laboratorieundersökningar Två st jordprover har analyserats på Sweco Geolab med avseende på permeabilitet. Resultat av analyser redovisas i Bilaga 1. Övriga jordprover har bedömts okulärt i fält av fältgeotekniker. 1 Redovisning Utförda undersökningar redovisas i bilaga och på ritningar enligt nedan. Bilaga Innehåll Datum Bilaga 1 Utvärdering av permeabilitet Bilaga 2 Protokoll från provgropsgrävning Ritning Innehåll Skala Datum G 1 Plan 1: G 11 Sektion A-A C-C Varierande G 12 Sektion D-D F-F L 1:5 H 1: Sweco Infrastructure AB Falun/Geoteknik/Mellersta Patrik Johnsson Handläggare Thomas Reblin Granskare 5 (5) repo1.docx MARKTEKNISK UNDERSÖKNINGSRAPPORT (MUR) KARLSLUNDS DEPONI, ÅKER NORR OM DEPONI JP p:\1569\152927_avesta_rådgivning\\14_geoteknik\doc\markteknisk undersökningsrapport åker.docx

6 is Utvärdering av permeabilitet Projekt: Avesta avfall, Karlslund Uppdragsnummer: Uppdragsgivare: Sweco Environment AB, Falun Datum/Sign: Löp-nr/Gransk.: Sektion/borrhål: Pg 11 Djup: 3,5 m Ödometer nr: 5 Densitet: 1,85 t/m 3 Vattenkvot: 37 % Provningstemp.: 2 o C Provdiameter: 5 mm Benämning: Brungrå silt med lerskikt Provhöjd: 2 mm Permeabilitet, k, [m/s] Def.hastighet:,71 %/h 1,E-12 1,E-11 1,E-1 1,E-9 1,E-8 1,E-7 1,E-6 1,E [%] Försöket är utfört och utvärderat enligt Svensk Standard SS Vid utvärdering av permeabiliteten k har korrektion utförts så att värdena motsvarar en temperatur av 7 o C. k i, m/s k 1,E-9 3,3 Anm. Försöket utfört på homogeniserat material. Vattenkvot på skiktat material direkt ur provpåse: 4 %. SWECO GEOLAB, Gjörwellsgatan 22, Box3444 P:\2172\Uppdrag 213\25899\b13_534.txt Stockholm, Tel , Fax geolab@sweco.se, Ingår i SWECO Infrastructure AB 1(1)

7 is Utvärdering av permeabilitet Projekt: Avesta avfall, Karlslund Uppdragsnummer: Uppdragsgivare: Sweco Environment AB, Falun Datum/Sign: Löp-nr/Gransk.: Sektion/borrhål: Pg 13 Djup: 1,-3, m Ödometer nr: 6 Densitet: 1,96 t/m 3 Vattenkvot: 32 % Provningstemp.: 2 o C Provdiameter: 5 mm Benämning: Gråbrun rostfläckig siltig torrskorpelera Provhöjd: 2 mm Permeabilitet, k, [m/s] Def.hastighet:,73 %/h 1,E-12 1,E-11 1,E-1 1,E-9 1,E-8 1,E-7 1,E-6 1,E [%] Försöket är utfört och utvärderat enligt Svensk Standard SS Vid utvärdering av permeabiliteten k har korrektion utförts så att värdena motsvarar en temperatur av 7 o C. k i, m/s k 2,1E-1 4,8 Anm. Försöket utfört på något uppblött material. Vattenkvot inkommande material: 26 %. SWECO GEOLAB, Gjörwellsgatan 22, Box3444 P:\2172\Uppdrag 213\25899\b13_535.txt Stockholm, Tel , Fax geolab@sweco.se, Ingår i SWECO Infrastructure AB 1(1)

8

9

10 PROTOKOLL FÖR PROVGROPSGRÄVNING UPPDRAG KARLSLUND Uppdragsnummer Provtagningspunkt PG 9 Datum Provtagare Roland Jonuks Typ av grävmaskin Djup på grop Ytmått Bottenmått 14ton bredbandare 4,2 1,5x4 1,5x1,5 Koordinater X= Y= Z= Väder Temperatur Tjäle sol 14 Terrängobservationer Grundvattenobservationer Topografi böljande Vatten tränger fram (m u my) torrt Forsar Markslag åker Stabiliserande Gvy. (m u my) Rinner Blockighet Sipprar Djup (u my) Okulärt bedömd jordart Sten % 6-6 mm Block >6 mm Schakt klass Anmärkning,-,25 Mu,25-,7 (le)sit,7-4,2 lesiv tunna skikt av lera Övriga observationer Mer lerig mot djupet BLAD P:\1569\152927_AVESTA_RÅDGIVNING\\14_Geoteknik\Provgropar\PG_9 1 (1)

11 PROTOKOLL FÖR PROVGROPSGRÄVNING UPPDRAG KARLSLUND Uppdragsnummer Provtagningspunkt PG 1 Datum Provtagare Roland Jonuks Typ av grävmaskin Djup på grop Ytmått Bottenmått 14ton bredbandare 4,3 1,5x4 1,5x1,5 Koordinater X= Y= Z= Väder Temperatur Tjäle sol 16 Terrängobservationer Grundvattenobservationer Topografi böljande Vatten tränger fram (m u my) torrt Forsar Markslag åker Stabiliserande Gvy. (m u my) Rinner Blockighet Sipprar Djup (u my) Okulärt bedömd jordart Sten % 6-6 mm Block >6 mm Schakt klass Anmärkning,-,25 Mu,25-1,5 lesit 1,5-1,8 sile 1,8-4,3 lesiv tunna skikt av lera,2-,5mm Övriga observationer Mer lerig mot djupet BLAD P:\1569\152927_AVESTA_RÅDGIVNING\\14_Geoteknik\Provgropar\PG_1 1 (1)

12 PROTOKOLL FÖR PROVGROPSGRÄVNING UPPDRAG KARLSLUND Uppdragsnummer Provtagningspunkt PG 11 Datum Provtagare Roland Jonuks Typ av grävmaskin Djup på grop Ytmått Bottenmått 14ton bredbandare 3,8 1,5x4 1,5x1,5 Koordinater X= Y= Z= Väder Temperatur Tjäle sol 17 Terrängobservationer Grundvattenobservationer Topografi böljande Vatten tränger fram (m u my) torrt Forsar Markslag åker Stabiliserande Gvy. (m u my) Rinner Blockighet Sipprar Djup (u my) Okulärt bedömd jordart Sten % 6-6 mm Block >6 mm Schakt klass Anmärkning,-,1 Mu,1-,3 Le,3-1,7 lesi lerskikt vid 1,6-1,7 1,7-3,8 lesiv tunna skikt av lera,2-,5mm stopp mot block Övriga observationer Mer lerig mot djupet Förmodligen morän strax under botten på gropen BLAD P:\1569\152927_AVESTA_RÅDGIVNING\\14_Geoteknik\Provgropar\PG_11 1 (1)

13 PROTOKOLL FÖR PROVGROPSGRÄVNING UPPDRAG KARLSLUND Uppdragsnummer Provtagningspunkt PG 12 Datum Provtagare Roland Jonuks Typ av grävmaskin Djup på grop Ytmått Bottenmått 14ton bredbandare 4,2 1,5x4 1,5x1,5 Koordinater X= Y= Z= Väder Temperatur Tjäle sol 2 Terrängobservationer Grundvattenobservationer Topografi böljande Vatten tränger fram (m u my) 4,1 Forsar Markslag åker Stabiliserande Gvy. (m u my) Rinner X Blockighet Sipprar Djup (u my) Okulärt bedömd jordart Sten % 6-6 mm Block >6 mm Schakt klass Anmärkning,-,2 Mu,2-,8 Si,8-1,7 lesi 1,7-3,8 lesiv tunna skikt av lera,2-,5mm 3,8-4,1 Si grå 4,1-4,2 sigrsamn Övriga observationer Mer lerig mot djupet BLAD P:\1569\152927_AVESTA_RÅDGIVNING\\14_Geoteknik\Provgropar\PG_12 1 (1)

14 PROTOKOLL FÖR PROVGROPSGRÄVNING UPPDRAG KARLSLUND Uppdragsnummer Provtagningspunkt PG 13 Datum Provtagare Roland Jonuks Typ av grävmaskin Djup på grop Ytmått Bottenmått 14ton bredbandare 3 1,5x4 1,5x1,5 Koordinater X= Y= Z= Väder Temperatur Tjäle sol 22 Terrängobservationer Grundvattenobservationer Topografi böljande Vatten tränger fram (m u my) torrt Forsar Markslag åker Stabiliserande Gvy. (m u my) Rinner Blockighet Sipprar Djup (u my) Okulärt bedömd jordart Sten % 6-6 mm Block >6 mm Schakt klass Anmärkning,-,2 Mu,2-,4 Si (le),4-,9 lesi,9-2,1 lesiv tunna skikt av lera,2-,5mm 2,1-2,7 (gr)sa grå 2,7-3, lesiv grå Övriga observationer Mer lerig mot djupet BLAD P:\1569\152927_AVESTA_RÅDGIVNING\\14_Geoteknik\Provgropar\PG_13 1 (1)

15 PROTOKOLL FÖR PROVGROPSGRÄVNING UPPDRAG KARLSLUND Uppdragsnummer Provtagningspunkt PG 14 Datum Provtagare Roland Jonuks Typ av grävmaskin Djup på grop Ytmått Bottenmått 14ton bredbandare 3,4 1,5x4 1,5x1,5 Koordinater X= Y= Z= Väder Temperatur Tjäle sol 22 Terrängobservationer Grundvattenobservationer Topografi böljande Vatten tränger fram (m u my) torrt Forsar Markslag åker Stabiliserande Gvy. (m u my) Rinner Blockighet Sipprar Djup (u my) Okulärt bedömd jordart Sten % 6-6 mm Block >6 mm Schakt klass Anmärkning,-,2 Mu,2-,4 Si (le),4-1,1 lesi 1,1-3,3 lesiv tunna skikt av lera,2-,5mm 3,3-3,4 sigrsamn Övriga observationer BLAD P:\1569\152927_AVESTA_RÅDGIVNING\\14_Geoteknik\Provgropar\PG_14 1 (1)
